Hjelpemidler til innstilling av pickup

[Milenko]

Hei.
Har en Kenwood kd 500 med Sme 3009 improved arm med løst headshell.
Har stiftet vekt men tenker at en ok protractor hadde vært greit å ha.
Ser at Big Dipper har noen varianter, enten en enkel plast linjal sak eller en kombinert justeringsmal og stroboskop skive vil disse gjøre jobben. Eventuelt vil Avid sin variant gjøre jobben lettere?
Skal inn til Oslo i morgen og tenkte å plukke med meg noe slikt på veien.
Andre alternativer som er tilgjengelig over disk?



[TT.]

Finnes protractor på nett som kan printes ut. Funker greit

http://www.vinylengine.com/cartridge-alignment-protractors.shtml



[Steen]

Hei. Legger ved en link til Conrad Hoffman sin analogside. Tre linker ned fra toppen har du et lite program hvor du kan skrive ut en såkaldt Arc Protractor. Du kan velge mellom Baerwald, Löfgren og Stevenson, og alle tenkelige varianter av tonearme. Har brukt den i årevis, og intet annet jeg har prøvd har funket så bra.
Steen

Conrad's Free Stuff



[KJ]

^Jeg tror ikke Arc-protractorer fungerer helt glimrende med SME-armer. Arc-protractorer forutsetter at monteringsavstanden fra spindel til armbase er fast, og det er den som kjent ikke med SME-armer.

Jeg har den stroboskopskiva med protractor fra BigDipper. Jeg har riktig nok ikke prøvd protractoren, men rent visuelt imponerer den meg ikke - strekene er alt for tykke. Når det først har brukt 12" med hvit plastikk så kunne de også for skams skyld ta med både Löfgren A (Bearwald) & B og Stevenson, i stedet for bare Löfgren A/Bearwald

Jeg har også en speilvariant i plastikk. Den gjør den samme feilen som 99,9 % av de andre speiltypene - det er ikke et overflatespeil, men et «bakside» speil med noen mm gjennomsiktig plastikk (evt glass over speilfalten. Det gjør at jeg ser dobbelt og trippelt og etc. - refleksene og gjennskinnet i  plastikken/glasset blir alt for mye etter min smak. Det hadde kanskje ikke vært så ille dersom merkingen (graveringen) var gjort i speilflata, men den er ofte gjort i glassflata).

Dette blei muligens litt surmaga, men jeg skjønner ikke poenget med å lage noe litt fancy til entusiastene, også blir det så halvhjerta gjennomført - det hadde ikke kosta mye ekstra å gjøre det ordentlig.

mvh
KJ



[TT.]

Selv har jeg benyttet Mobile Fidelity Sound Lab sin Geo Disc. Funker gull til det meste

kjøpes bla hos Amazon for $49



[Steen]

^Jeg tror ikke Arc-protractorer fungerer helt glimrende med SME-armer. Arc-protractorer forutsetter at monteringsavstanden fra spindel til armbase er fast, og det er den som kjent ikke med SME-armer.
KJ

Ja men da har du jo ikke satt deg inn i sakene
Hele ideen med den jeg har linket til er nettopp at du selv legger inn akkurat det du vil. Det gjelder armlengde, overhang, og null punkter. Men for all del, hvis meningen er å svi av penge, så vær så god.
Steen



[KJ]

^Missforstå meg rett ... av de protractorene jeg har så er det arc-protractorer som jeg liker best (til rega-armen jeg har).

Men med en SME arm så blir det litt gjettning på hva som er eksakt/korrekt monteringsavstand, og det blir forskjellig fra PU til PU siden det er monteringsavstanden som justeres når man setter opp en SME-arm.

mvh
KJ



[Steen]

Ser den KJ.
Med de priser SME tar for sine armer, har det altid forundret meg at de ikke har en skale på sleden så man til enhver tid kan avlese armlengden. Sleden settes på spesifisert avstand, og justeringen +/- avleses direkte på gliderne. Har aldri hatt SME, så kanskje noe slikt allerede finnes?
Steen



[Milenko]

Kjøpte billig standard mal som får duge nå å så får jeg skrive ut en tilpasset etterhvert.
Mvh.Svein
Takk for svar



[Dr Dong]

Conrad's Free Stuff

Bare for den mørke siden… (No Apple)



[Bartesam]

Denne bruker jeg også. Meget bra protractor

Selv har jeg benyttet Mobile Fidelity Sound Lab sin Geo Disc. Funker gull til det meste

kjøpes bla hos Amazon for $49

Vis vedlegget 367450



[Milenko]

Denne bruker jeg også. Meget bra protractor

Selv har jeg benyttet Mobile Fidelity Sound Lab sin Geo Disc. Funker gull til det meste

kjøpes bla hos Amazon for $49

Vis vedlegget 367450

Står på lista om den utskriftsvarianten ender med krøll, noe som ikke er helt usannsynlig



[ptb]

^ Det som kan være kinkig med en printout er å lage senterhullet nøyaktig.

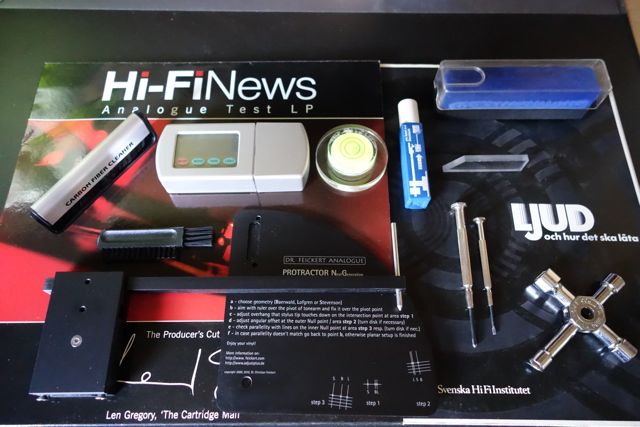

Her er noen av de remediene jeg har i min vinyl-verktøykasse.

Et alternativ til Geo-disc (som jeg ikke har sett live) kan jo være testplaten fra Hi-Fi News (på bildet). Platen inneholder ulike testspor for å verifisere riktige innstillinger osv. Det følger protractor (papp) med denne platen.



[Milenko]

Kjøpte børste og stiftrens i dag, har en slik vater og stift vekt.
Kommer vel mer i hus etterhvert som jeg ser behov
Er litt morsomt å stelle litt med slikt også, eller rettere sagt nå å tjon me som vi sier på innherred



[TT.]

^ Det som kan være kinkig med en printout er å lage senterhullet nøyaktig.

Her er noen av de remediene jeg har i min vinyl-verktøykasse.
Vis vedlegget 367601

Et alternativ til Geo-disc (som jeg ikke har sett live) kan jo være testplaten fra Hi-Fi News (på bildet). Platen inneholder ulike testspor for å verifisere riktige innstillinger osv. Det følger protractor (papp) med denne platen.

den kryssnøklen, er ikke den til glødeplugger på RC motorer?



[ptb]

^ Yes indeed.
En left-over fra modellbiltiden. Elegant å bruke til å justere fjæroppheng på spillere. Blir som med en T-nøkkel. Får god kraft og godt tak slik at det er enkelt å fin-skru.
