Etter at jeg mistet litt piffen på vårparten i fjor, tok jeg frem prosjektet i romjulen.
Etter å ha sett på prosjektet med nye øyne, forstod jeg at måten jeg hadde bygget rørdelen ( driver og utgangsrør ) gjorde det vanskelig og måle spenninger, samt reparasjoner og forandringer.
Jeg besluttet og bygge om denne delen og synes det er mer luft og åpning til driver og utgangsrør nå
.
I fjor loddet jeg først på alle strømledningene til glødingene til EZ80, EY500, 6DE7, og GM70, og finjusterte de til oppgitt volt.

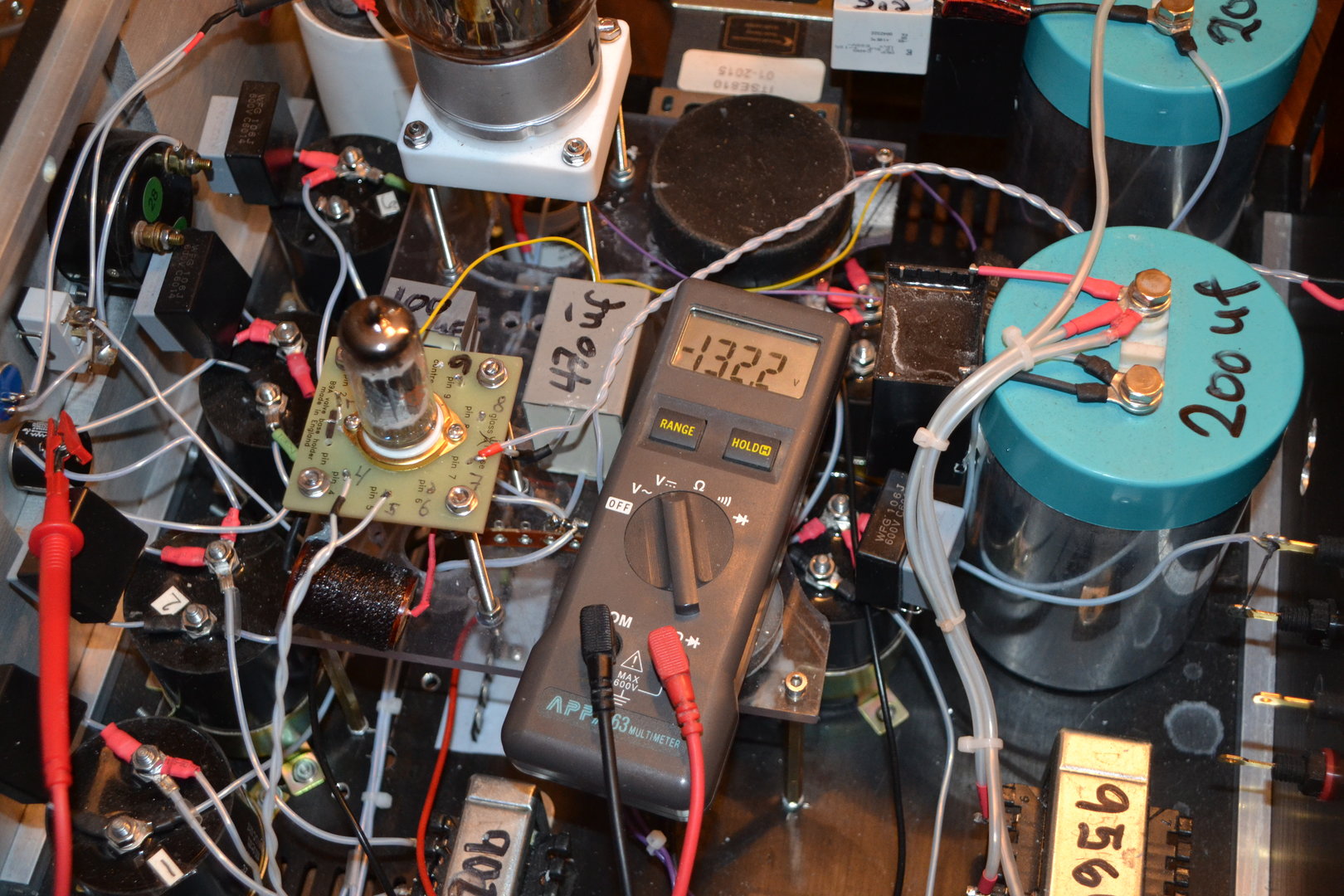

Nå i januar har jeg begynt å prøve høyvolt til bias, driver og utgangsrør. Begynte med det jeg gruet meg mest til, B+ til GM70. Uten røret i, men med 30 K bleeder motstand til jord, var B+ ca 990 VDC. Her virker alt ok.
Da jeg setter i begge EZ80 likeretterne, så lyser ikke det ene røret som går til 9105 choken. Dette er til driver røret, og spenningen stemmer ikke i følge hva Mr Gary Dews oppga.

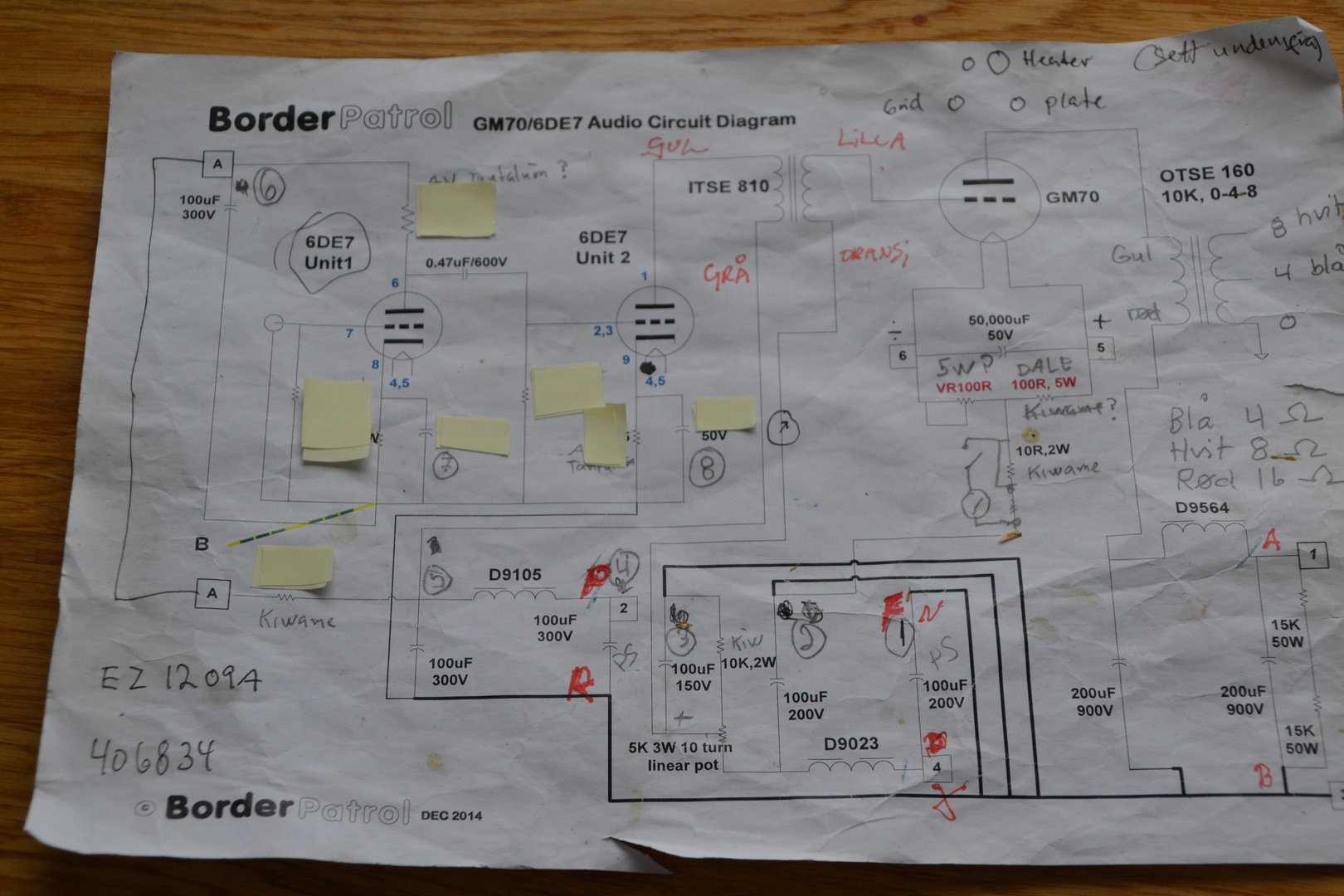

Det jeg lurer på er om jeg har misforstått kretstegningen. Jeg synes det ser ut som pinne 3 og 4 er koblet i sammen på begge rørene. Dette har jeg gjort på begge rørene.( se bilde under )
Har googla litt og kan ikke se noen sted at gløding og katode er koblet sammen. Har noen synspunkter på dette ?
