For tung tonearm, Hitachi PS-48

[andomm]

Hei alle!

Jeg har nylig arvet en Hitachi PS-48 av min onkel. Selv kan jeg ingenting om platespillere, og føler meg derfor ganske dum nå som jeg lurer på om jeg kan ha ødelagt den allerede... For å bli bedre kjent med spilleren fiklet jeg rundt med diverse ting og tang i går kveld, blant annet med vektjustering av tonearmen. Klønete som jeg var klarte jeg å skru på selve "klumpen" bakerst på armen og ikke på selve vektjusteringshjulet (så dette senere), om det gir mening? Jeg får i hvertfall ikke tonearmen til å "flyte" i løse lufta, og armen virker for tung ettersom stiften etter litt tid med spilling nærmest ligger horisontalt med plata og plastknotten der stiften kommer ut begynner å røre nedi den også. Vet forøvrig ikke om armen noen gang fløt, men lurer i allefall på om det kan være jeg som forårsaket det.

Noen her inne som kanskje har et tips eller to?

På forhånd takk



[soundscape]

Det er klumpen som du kaller det du skal stille vekten med. Det lille hjulet på siden er anti-skatingen. Skru det store loddet bakover til armen svever. Så vrir du hjulet med skalaen til det viser null. (Dette kan beveges uten å skru hele loddet.) Når armen da svever rett og skalaen viser null - skrur du hele loddet innover igjen til skalaen viser ønsket vekt. Litt forskjellig avhengig av hvilken pickup , men som regel 1,5 til drøyt 2 gram. (Dette finner du ved å søke på nettet.)
Det lille hjulet på siden som er anti-skatingen skal vise samme tall.



[ptb]

Ser at @soundscape kom meg rett i forkjøpet

Et bilde kunne vært relevant for å vise deg hva du skal vri på., men fant greie bilder av spilleren på nett.
Men, jeg forsøker. Den fremre blanke koniske delen med skala-angivelse på er løs (vridbar). Den sorte "klumpen" er motveksloddet - og denne kan skrues bakover for å redusere stifttrykket, og fremover før å øke det.

Gjør som følger: Skru/vri motvektsloddet slik at armen flyter "fritt". Så setter du skalaen (uten å vri mer på motvektsloddet) til 0. Om du da vrir begge samtidig i retning for å øke stifttrykket til f.eks. 1,8 på skalaen har du ca. 1,8 gr. stifttrykk.

Videre så justerer du anti-skatingen (det "hulet" som står ut til siden på armbasen) til samme verdi. Da er du omtrentlig i mål.



[K.H.]

Skrudde du kanskje motvektsloddet feil vei, slik at det kom nærmere armbasen, noe som øker stifttrykket? Prøv i så fall å skru andre veien (med sola). Hvis du da får armen til å balansere setter du vektjusteringen på 0. (Dette hjulet kan normalt dreies, uten at motvektsloddet går rundt). Så dreier du motvektsloddet tilbake til vektjusteringsskiva, som da følger med rundt, viser ønsket stifttrykk. Kanskje lurt å legge ut noen nærbilder av armen med loddene?



[andomm]

Takk for raskt svar, soundscape. Ok, nå sitter jeg med hele loddet i hånda. For meg virker det som om jeg nå kan ha skrudd av litt mer enn det jeg faktisk skulle. Fast på loddet sitter pinnen med streken der skalahjulet skal leses av. Tror kanskje pinnen skulle blitt igjen på armen? Får uansett ingen følelse av å skru av/på vekten, ettersom jeg skrur metall mot gummi.. Tenker at loddet sitter fast i pinnen, da det jo må være noen gjenger eller lignende for å få mer nøyaktig vekt. Legger ved et bilde.



[ptb]

Ja, du har klart å løsne hele bakre delen.



[Jan_I]

Ta et bilde av armen (på platespilleren) der loddet er tatt av, gjerne i flere vinkler. Blir lettere å få svar da



[andomm]

Ja, rimelig åpenbart at jeg har dratt av hele bakre del. Loddet sitter iallefall bom fast i den sylinderen. Noen tips?



[Jan_I]

Sitter det en skrue i der bak? Har denne festet røret for loddet? Noe som er gått av? sjekk inne i røret som er på loddet.



[lyntoft!]

Vel vel, om du får den tunge biten på plass utenpå den elastiske/gummi koblingen så er mye gjort.

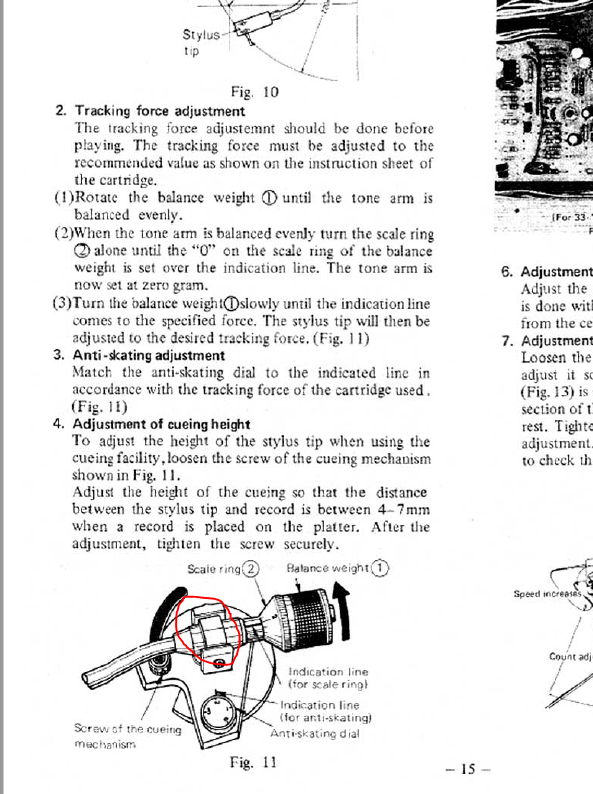

Hold fast på midten og prøv å skyv innpå, se bildet under hva jeg mener med midten ( rød ring ).



[lyntoft!]

Den skal nok bare dyttes/dras innpå, så er ikke så galt.



[ptb]

Spørsmålet er jo hvorfor motvektsloddet sitter bom fast, og ikke kan vris.



[lyntoft!]

^
^
Ørlite drylube, enhver sykkelentusiast kan hjelpe tipper jeg.



[andomm]

Takker alle for svar! Får enkelt vridd på plass røret med loddet på tilbake på armen, så det går nok i boks. Problemet er nok som ptb sier, hvorfor i alle dager sitter motvektsloddet bom fast. Skal prøve med litt olje, ja - kommer tilbake med oppdatering..



[andomm]

Ok, folkens. Så motvektsloddet satt bom fast i selve røret, men med hjelp av en tang klarte jeg å holde fast røret mens jeg fikk vridd på loddet. Uansett hvor mye jeg både vre og smurte, så satt det allikevel altfor godt fast. Ved en nærmere titt på røret så ser jeg det at det faktisk utvider seg mot bakenden, grunnet en glipe i metallet (se bilde). Velger å tro at dét må være grunnen. Når jeg klemmer igjen glipen med tanga blir det noe lettere å justere loddet, men fremdeles håpløst. Noen som vet om denne sprekken skal være der, eller om røret rett og slett bare har sprukket? Kun bakre del av røret har denne sprekken. Har allikevel klart å justere motvektsloddet slik at trykket fra stiften på plata er mer eller mindre ok - det virker i allefall ikke for tungt lenger, ettersom stiften gjennom to plater står i samme vinkel (ikke helt bøyd slik som tidligere).

Noen som har opplevd lignende? Noen andre som sitter med en Hitachi PS-48 by any chance?



[soundscape]

Kjenner ikke nevnte spiller , men en ting er sikkert - det skal ikke være nødvendig å bruke tenger og makt for å justere det bakloddet.



[ptb]

Prøvde å zoome opp bildet av den sprekken/slissen i armrøret, og for meg ser det ut som en sprekk, da det ser mer ut til å være bruddkant enn glatt, maskinert kant i slissen. Men, det er mulig bildet juger, eller at det er smuss/urenheter som får det til å se slik ut.

Uansett - som @soundscape er inne på. Motvektsloddet skal kunne vris med litt lett friksjon.



[HiFi_Martin]

Hmm hadde nylig en slik spiller, men solgt nå. Men loddet skal kunne skrues bakover med letthet, så her er noe kilt seg.
Er vel en tapp på undersiden av røret som går i et "gjengespor" i loddet vil jeg anta. Du må nok få adskilt de to dele fra hverandre og få det "på sporet" igjen.
