    Begynt å planlegge vinterens prosjekt, denne gangen blir det en hybrid sak da jeg har litt formye liggende i skuffer.
    Valget ble ECC88, 5V4G og LM3886.
    Skissa er snekkra sammen i SolidWorks og begynt å ta ut arbeidstegninger.
    Trafo er bestilt fra Noratel men de begynner å bli kostbare de også, fordelen er selvsagt att jeg får den vikla som jeg ønsker.
    Inspirasjonen hentet jeg fra andre fora rundt chip amp.
    Målet er 50W @8ohm mer har jeg ikke bruk for heller.
    Jeg tviler på att dette vil spille like fint som mine rørforsterkere men utrolig morro å teste ut litt.


    Vedlegg

    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Hei
    Ja fått testa litt og den spiller selv om det ser ut som ett rottereir på benken hihi
    Målt effekt ble 50W@8ohm 72W@4ohm, dette er i den gata jeg hadde forventet.


    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Bilder vil komme når jeg får begynt å montere tinga i kabinettet, foreløpig er det bare kaos på pulten.
    Håper jeg får kabinett delevis klart denne uka.


    Torsen

    Hi-Fi freak
    Ble medlem
    31.08.2005
    Innlegg
    1.793
    Antall liker
    115
    Dette blir nok flott. Har du dreid de ringene rundt kondensatorene selv?
    1 år!? Makan, du er tålmodig.


    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Heisann
    ja jeg lager alt selv, tinga lager jeg når jeg har tid og mulighet. 1år er da ikke så ille egentlig.
    fikk ferdigstilt prosjektet fra 2009 nå nylig med inngangsvelger, så den er nå endelig 100% ferdig.
    Blir nok å produsere deler til denne nå i jula for nå har jeg noen feriedager.


    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Måtte lage noen deler til forsterkeren i dag også, 1stk blank mutter(316L) for å holde fast trafoen og ett par ratt for volum og linjevelger.



    jane

    Hi-Fi freak
    Ble medlem
    27.06.2004
    Innlegg
    2.571
    Antall liker
    402
    Sted
    NO-6600
    Måtte lage noen deler til forsterkeren i dag også, 1stk blank mutter(316L) for å holde fast trafoen og ett par ratt for volum og linjevelger.

    Kul video!

    Har du et skjema over rørdelen?
    Jeg antar LM3886 er satt opp som klassisk spenningsforsterker?


    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Da er indikatoren for linjeinngang ferdig laget.
    Når det gjelder kretsen så er det kun noen skriblerier på ett ark, LM38836 er koblet som klassisk spenningsforsterker.
    Prosjektet går fremover dog ikke så raskt.

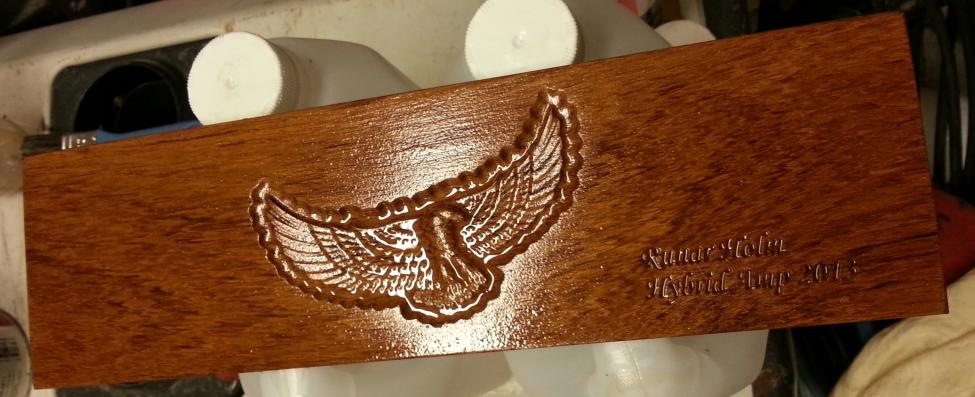

    Neste trinn blir å lage sidepaneler til forsterkeren, får se når jeg får tid til dette.


    Vedlegg

    maxmekker_com

    Hi-Fi interessert
    Ble medlem
    03.12.2008
    Innlegg
    91
    Antall liker
    18
    Sted
    Stathelle
    Da er jammen prosjektet i mål, greit når en hadde juleferie og fikk gjort mye arbeid.
    Nå spiller den og ble faktisk litt imponert over denne lille tassen, spiller åpent og har bra med power.
    Ørlitte granne brum fra likeretter så det får jeg titte på ved senere annledning, det er langt fra plagsomt.


    Vedlegg

    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    1.922
    Antall liker
    1.077
    Sted
    haugesund
    Torget vurderinger
    13
    den ble fin,de små blå releene er de til kanalvelgeren?
