Digre blytunge gamle Diy horn

[trosse1]

Har fått tak i no gammal bråte, som jeg vil prøve å få noe vettugd ut av.
Eide en gang Klipsch Lascala, som ga en fabelaktig mellomtonesmekk,jeg har savnet siden de forsvant ut kåken.
jeg tror disse vintage er noe i samme duren.



[TT.]

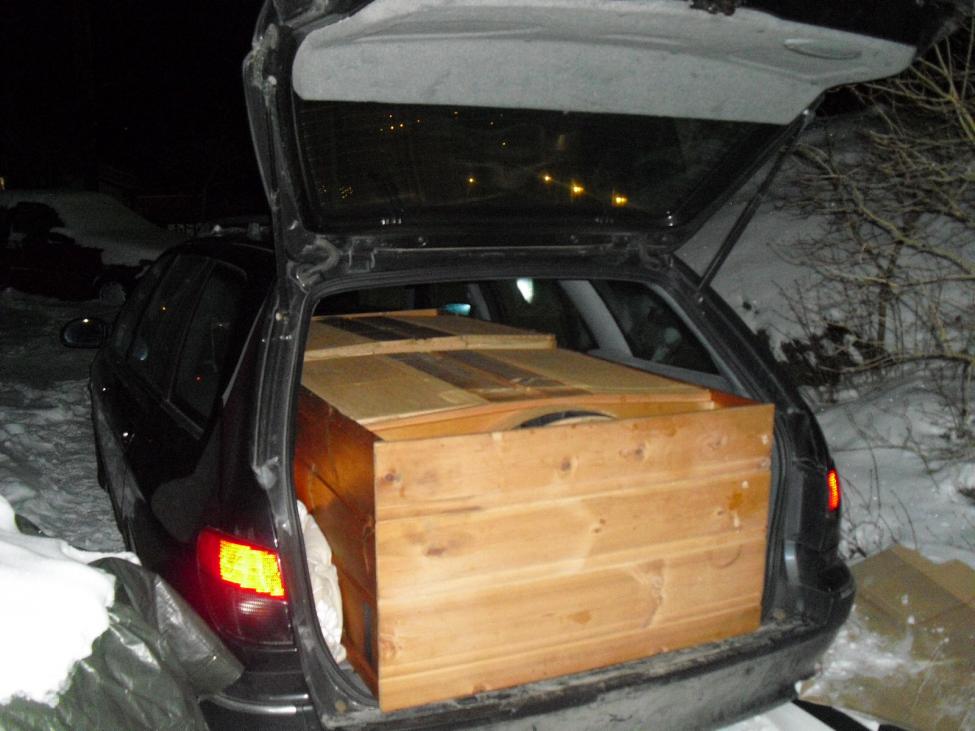

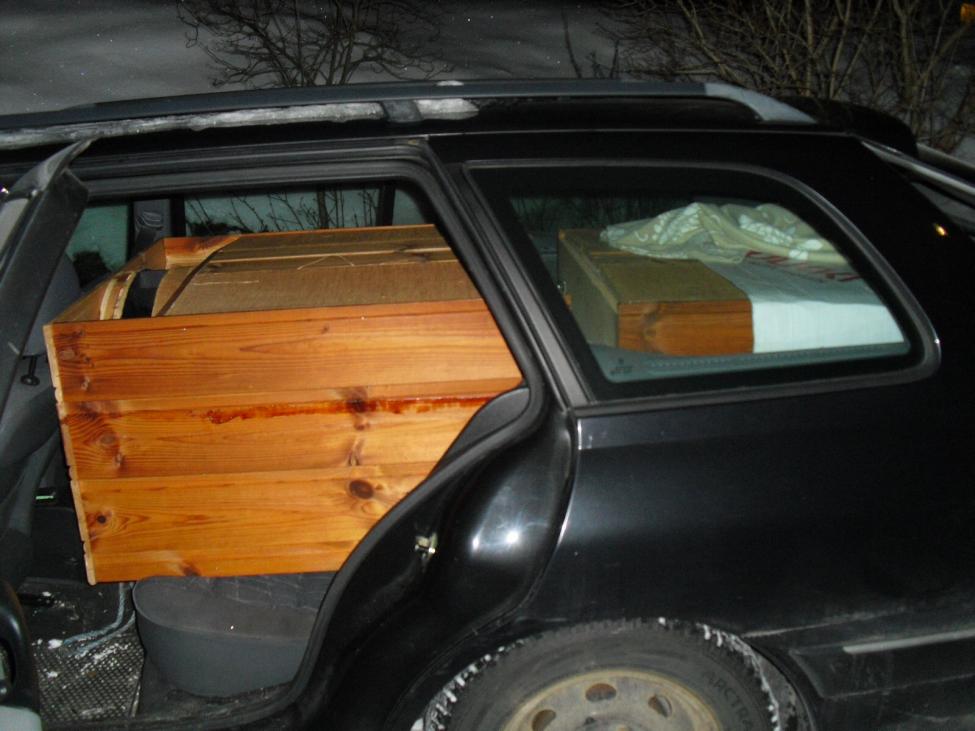

Fin bil med god plass!



[trosse1]

De måler 110* 95* 55 og er tunge, rundt 110kg styk.



[LMC]

hjemmebygd av granpanel?



[LMC]

smith horn



[trosse1]

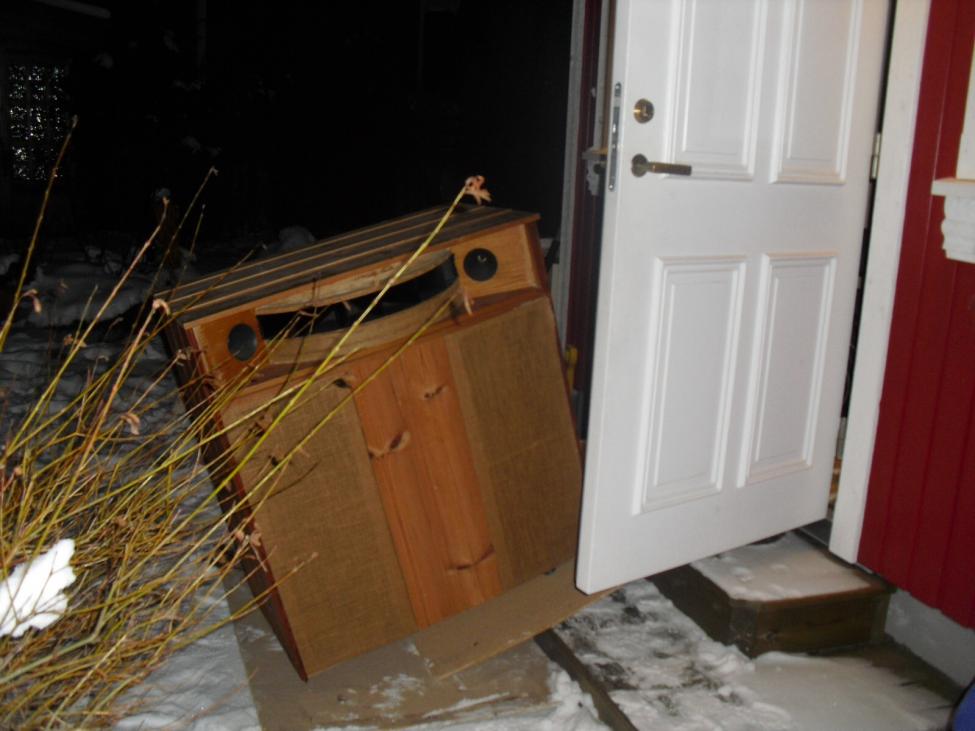

Har en fantastisk finish meg trepanel og striesekker som frontgrill, skikkelig waf, som bilen ja
Noen kjenner sikkert igjen kreasjonene, de som har noen år på hifinakken.
hvis noen har erfaring med konstruksjonen er det bare å skrike ut, finner ikke så mye på nett.



[Sluket]

Tøffe som toget! Hva slags innmat sitter det her?



[trosse1]

Det skal jeg vise dere når jeg finner frem hammer og brekkjern



[Bartesam]

Ville kvittet meg med det furhelvetet og fått på noe nytt treverk på disse kassene ???



[Sluket]

Kanskje Furutech terminaler...



[trosse1]

Har ikke bestemt meg enda, mulighetene er mange



[xerxes]

Tror de er fra svenske Radio&Televisions hornserie på 70-tallet.
Mener de kalte 70/80 hornet?



[LMC]

er vel en femten i et W-bin basshorn og noe piezo greier i toppen....



[Pilsern]

Du finner mye info på danske nettsider om disse, bla. bygging av kasser etc.

Var vel annonsert som "Jealvox Sound Monitor"

mvh



[xerxes]

Lurer på om ikke HighFidelity brukte 70/80-hornet som basis for en konstruksjon. Mellomtonehornet minner om det.



[Pilsern]

http://rannes.dk/pqr/jealvox/jealvox-4.pdf

mvh



[soundscape]

Lurer på om ikke HighFidelity brukte 70/80-hornet som basis for en konstruksjon. Mellomtonehornet minner om det.

Riktig det. 70/80 hornet er identisk med Jealvox Sound Monitor. Bygde 4 stk. sammen med en kompis på 70 tallet, og jeg husker vi hadde begge tegningene..........


Klipch Belle er vel også mer eller mindre samme basshorn.................



[ogla]

Tøft!



[trosse1]

Det er riktig observert, det er et par Jealvox Sound Monitor.
Disse skal visstnok være bygget i vestfold på slutten av 70 tallet.

Sitter en 70/80 kasse i bunnen,en svensk konstruksjon som er rimelig lik Klipsch belle, men ikke helt lik.
Det skal vist være trangere kanaler i dette hornet, og det er lengre, det sitter et par 12 tommere i stedet for 15 som i belle.



[Sluket]

Jealvox var mye omtalt i danske High Fidelity i sin tid.... ofte avbildet sammen med piperøkende danske akademikere med store briller, ruteteskjorter, skjegg og sokker i sandalene.



[Dåbbel J]

Sokker i sandalene sier igrunn alt



[slowmotion]

Er rutete skjorter feil også, nå da. Svarte.



[trosse1]

Sokker i sandalene sier igrunn alt


Joda, det har du helt sikkert rett i



[xerxes]

Sokker i sandalene sier igrunn alt


Joda, det har du helt sikkert rett i

Fotballspiller?



[slowmotion]

Det der så ikke godt ut ....



[trosse1]

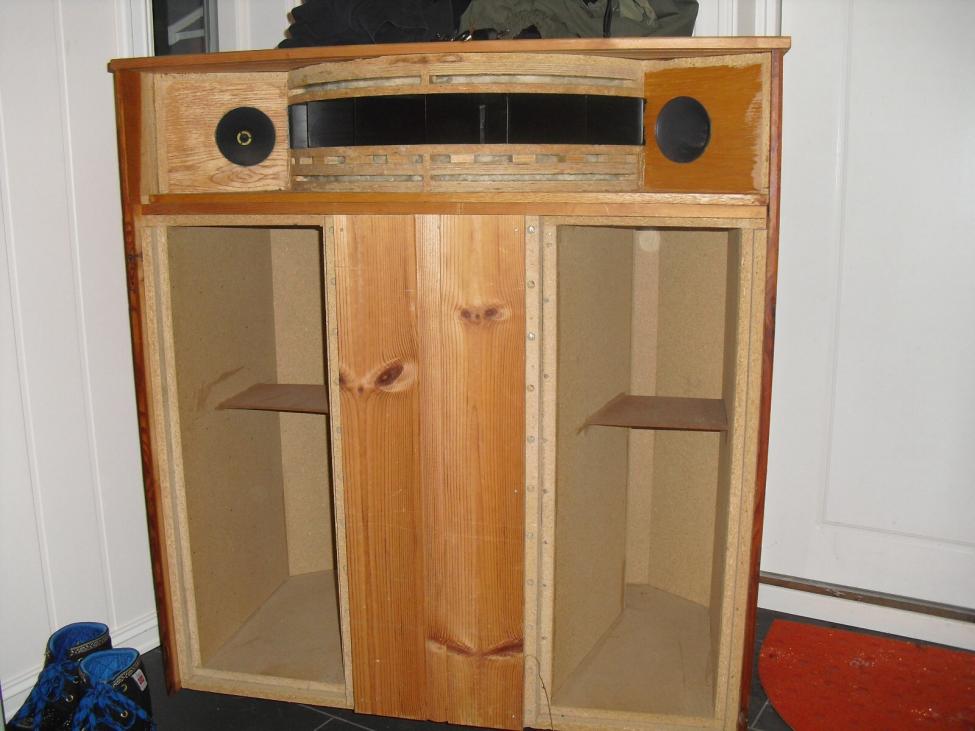

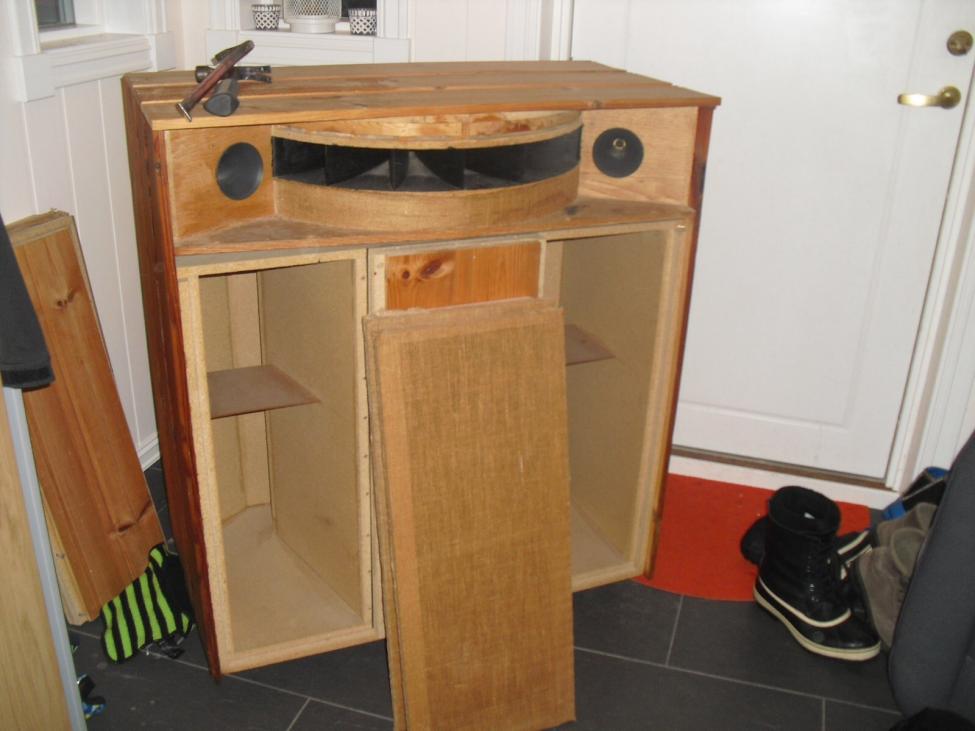

Har fått testa brekkjærnet og sikra litt mer opptenningsved.
disse 70/80 horna er meget solid og nøyaktig bygd med dobble sidevegger rundt om, byggherren har gjordt en fabelaktig jobb.
Jeg skjønner dette med vekta nå, trodde egentlig de var blybelagte.



[trosse1]

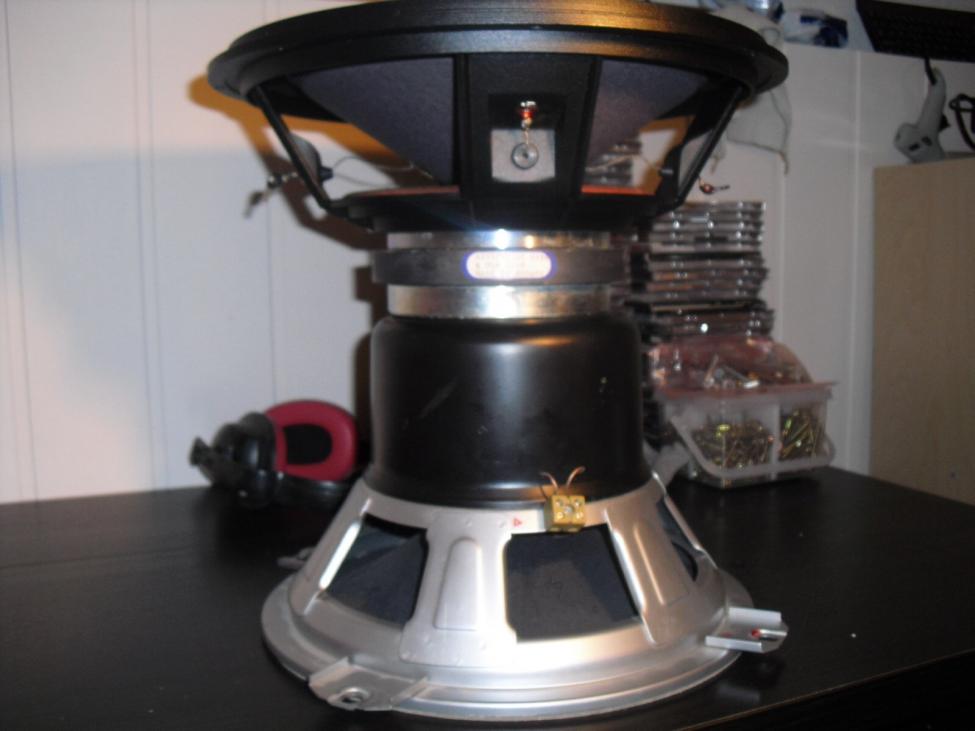

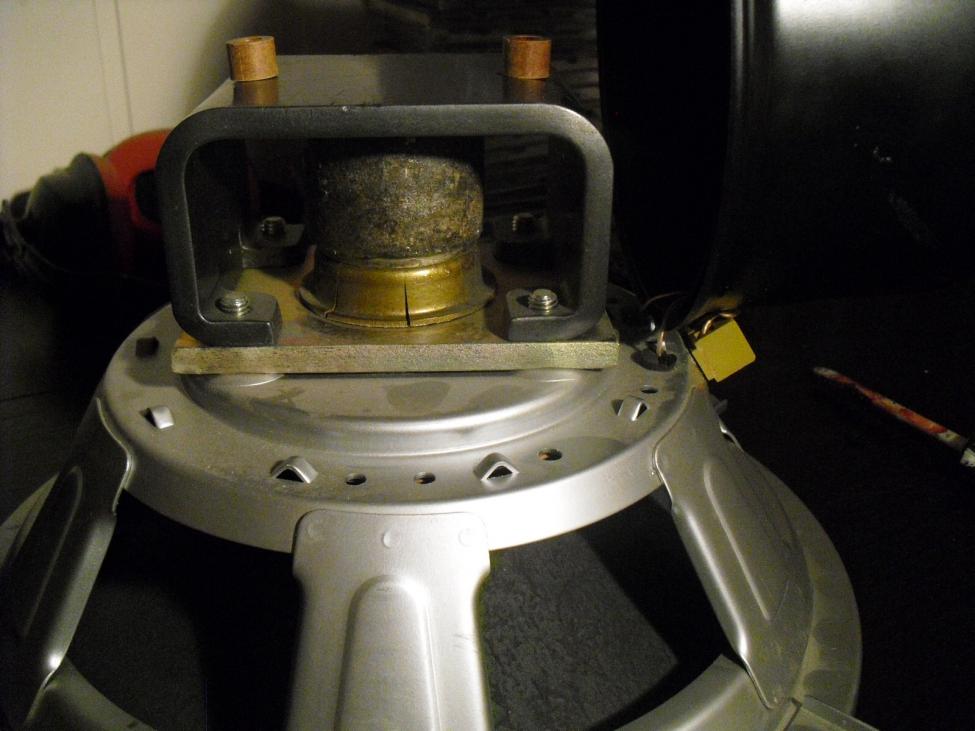

Bortsett fra en slaktet sau i hvert basshorn skal en normalt finne De Orginale bassdriverne Isophon p30/37 a-0 - 12 tommer .

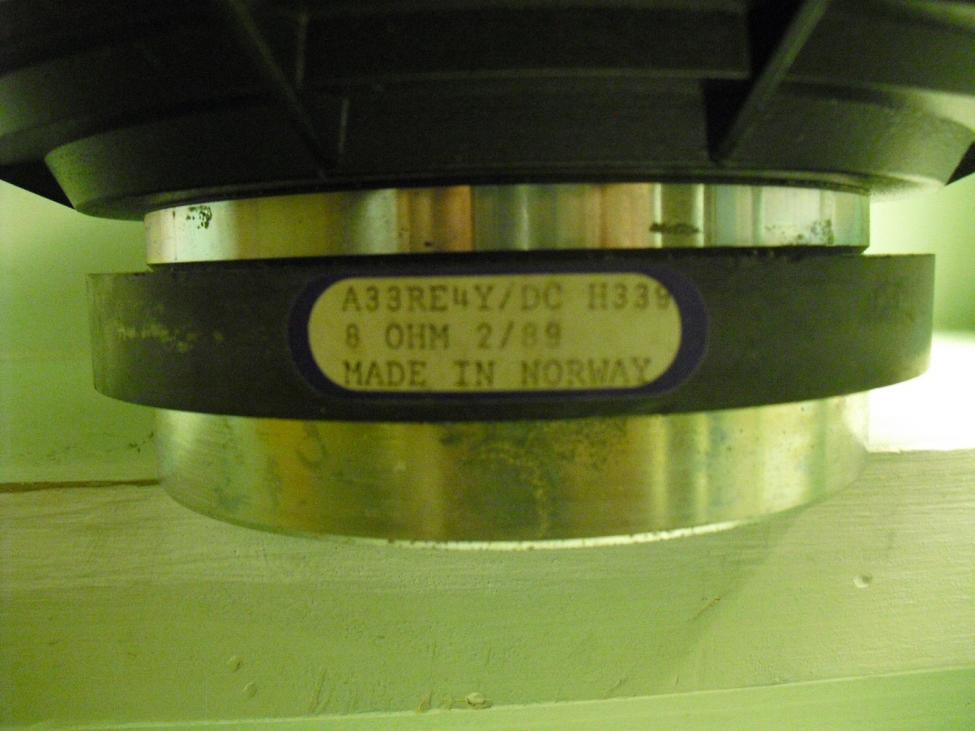

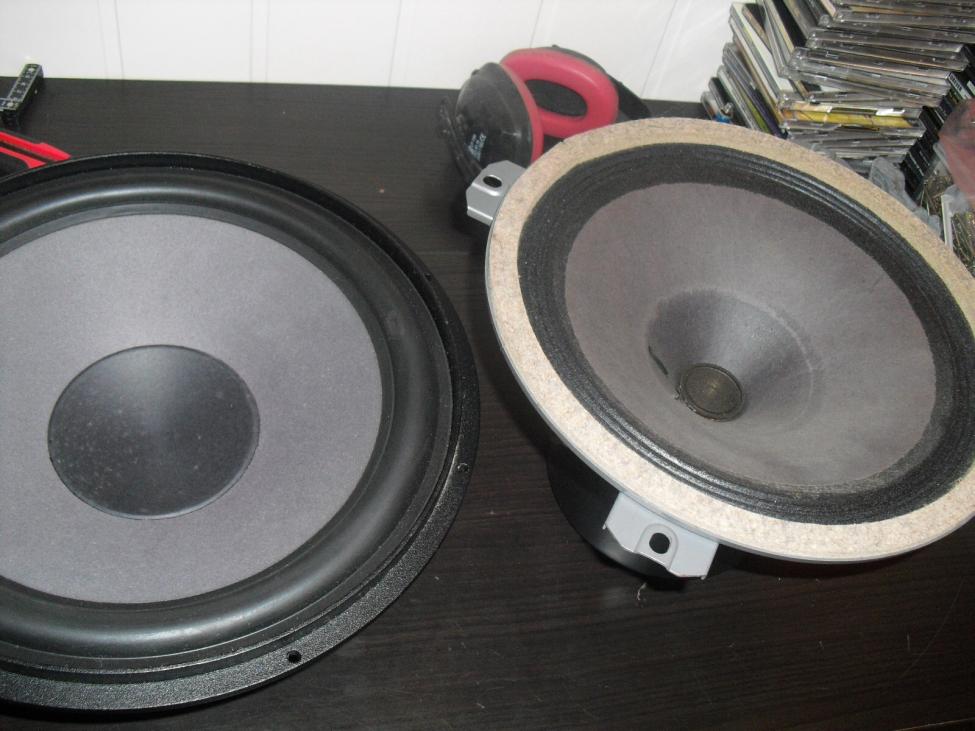

her er den ene Isophon byttet og erstattet med et 13 tommer vintage seas a33re4y/dc H339

har snakket med selger som opplyser at dette elementet skal tilsvare Isophon ? Jeg synes det virker utrolig rart - noen med synspunkter?

seas er også meget bøt i membrand, men derimot Isophon er hard og stiv som rakkern, har googlet dette isophon elementet og mange mener det er genilat for bruk i horn, og gir en basskjapphet uten sidestykke pga hardheten i opphenget?

hva bør jeg gjøre her, kaste seas og kjøpe et nytt Isophon på Ebay, det koster jo ikke stort.



[6bm8]

Jeg tror nok ikke disse elementene er særlig like . Jeg ville nok kjøpt orginalen på e-bay..

Mvh
Morten



[habir]

Bygde selv Jealvox på slutten av halvfirserne,basshornet i disse er 70/80 hornet publisert i svenske Radiotelevisjon 1976.Basshornet har ingenting med Klipch Belle
å gjøre.Bruker selv basshornet i dag,da konstruksjonen er gjennomtenkt og velkonstruert.Finnes noen nettsider med bla.akselerasjonsmålinger på drivere av ulike slag.Målingene viser at membranutslagene blir mindre med fallene frekvens<50hz.Med andre ord,en god konstruksjon av svenske Per Elving.Du kan bruke drivere
med lavt Q,men bakkammeret må gjøres mindre.Problemet idag er at driverne har for mye masse,spesielt i coilene.Ved hjelp av "eq" får du rask og definert bass
ned til 28hz.Mellomtone og diskdr,hornene er bare å glemme.Hvis du kjøper nye driv,la de spille i friluft et par uker,ellers tar det flere år før de løsner.
Jeg bruker selv basshornet laget i MDF og sanddempet i bakkammeret kombinert med Oris 250/LowtherPM4a og JBL diskh.over 8K.Hornene skal stå inntil bakvegg,greie å møblere med.Bistår gjerne med råd og vink
MVH



[Sluket]

Det SEAS elementet er omtrent så langt fra egnet du kan komme... Får du tak i originale Isophon ville jeg gått for dette, alt. andre elementer med samme oldschool oppbygging. Dersom du vil noe med disse horna da



[trosse1]

Seasen går på dynga.

Ligger et stk Isophon p30/37A-0 på Bayern nå, ser at disse elementene er i 4,5 ohm versjoner, på mitt står det selvsagt 8ohm.

Kan ikke blande vel?

Habir- mellomtone/diskant er bare å glemme- de holder ikke mål?
hva bruker du i 70/80 horna i dag - vintage?



[slowmotion]

Jeg har aldri prøvd Smith-horn, men det er noen som liker dem.
Du kunne jo prøve sammen med et mindre Smith-horn som diskant på toppen.

http://www.audioheritage.org/vbulle...Y-500Hz-Smith-Horn-Please-help-me-design-one!



[habir]

Som skrevet tidl i dag,Oris 250 med LowhterPM4a på krybbe på bassho,JBL 2502 diskho,på frontplata av bassh.Delefr 350/8k ingen kondis i serie med PM4 ene.
Hypex plateforst,med EQ og progr,filtere til bassh.Le monstre kl.A amp med batt forsyning til resten.Spiller som en drøm.Bassdriver P audio blue monster,4toms
svingspole, litt høy mms,men plateforst.har masse watt å ta fra.Mange 12"basser i Ljudia katalogen du kan bruke,men det finnes drivere med lavere mms,men
de koster skjorta, særlig alnicosakene.
Mvh



[trosse1]

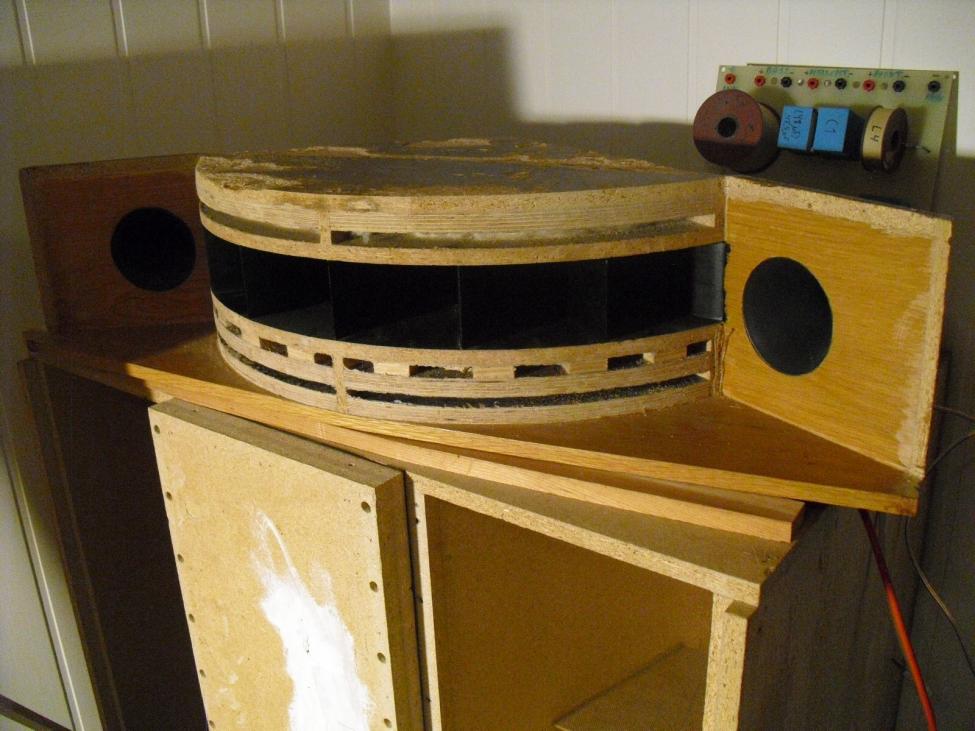

Har ribbet bunn horna for hyttepanel , en grusom jobb da all den flotte furupanelet selvsagt var limt til sponplatene.

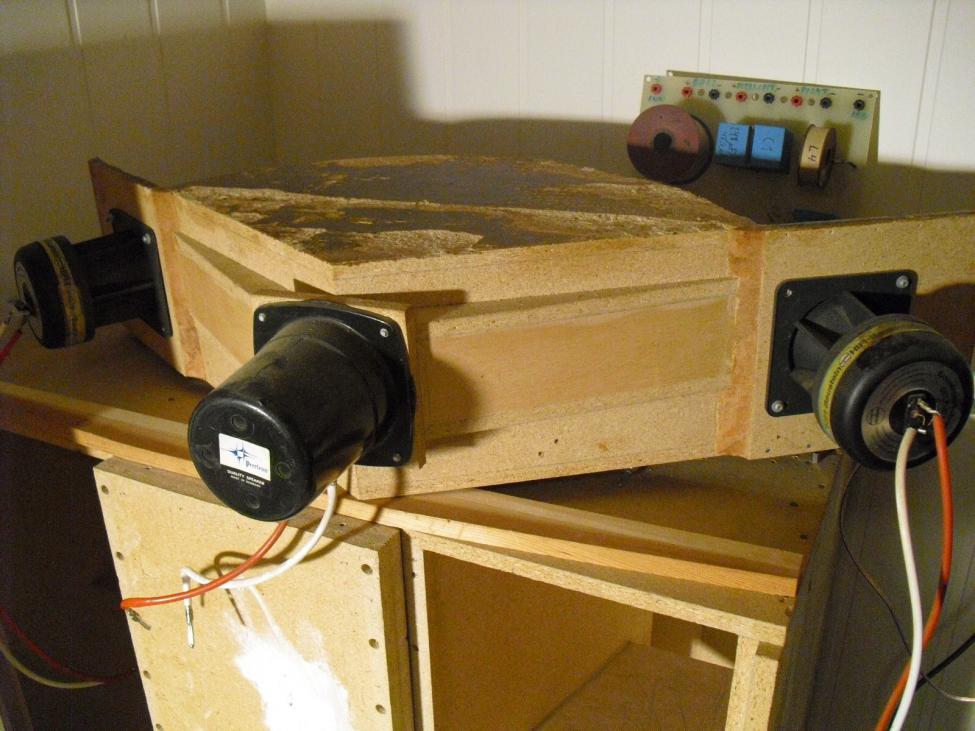

har testet konstruksjonen og det er i 70/80 horna potensialet ligger, de er så herlige disse basshorna, bare brede glis

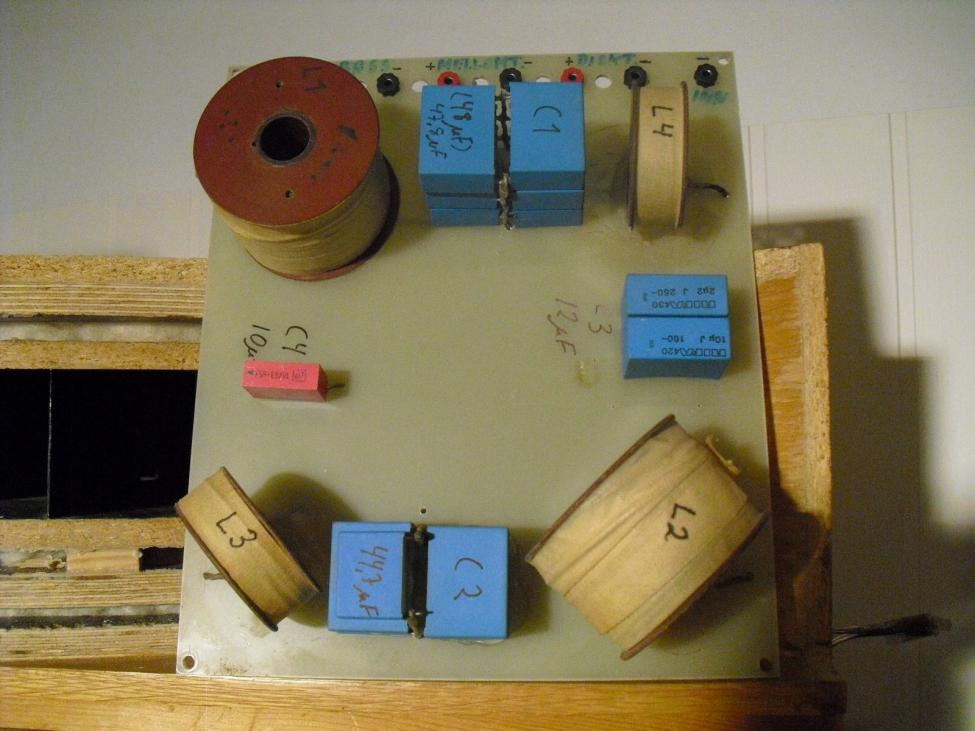

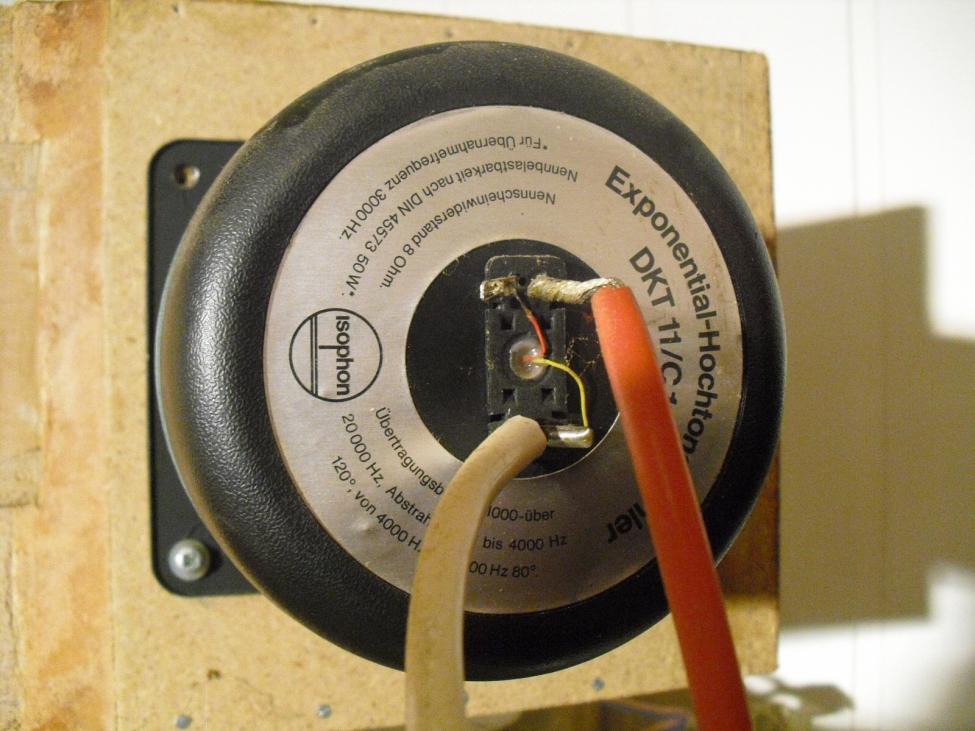

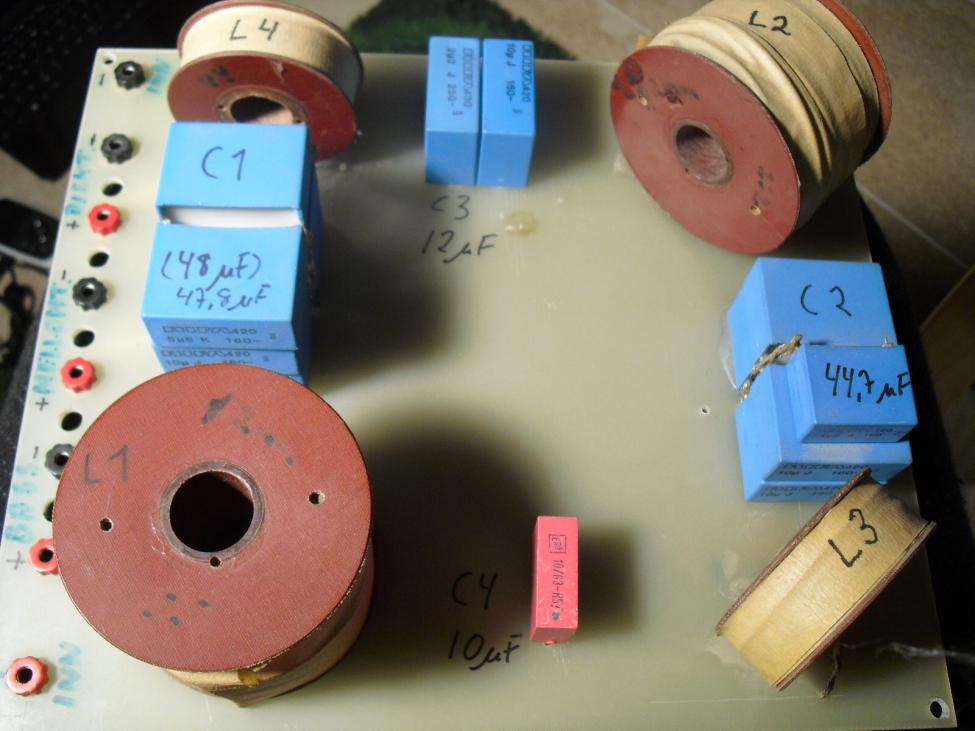

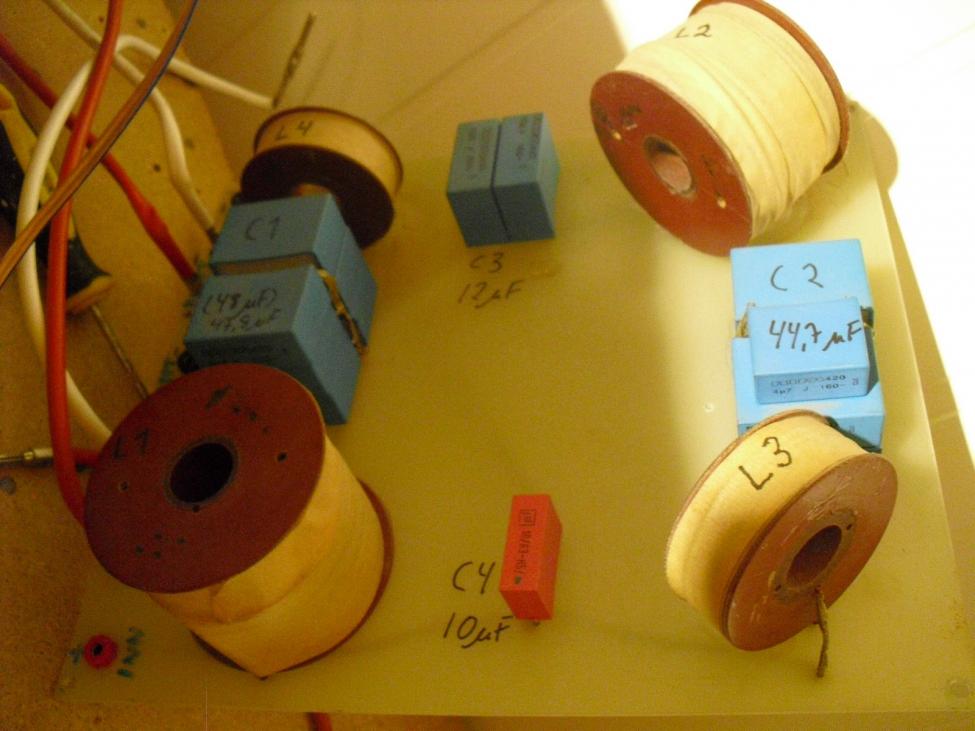

Som Habir nevner, det vræler og skriker i disse høyhorna, grusomt uten detaljer, delefilteret er jo 35 år gammelt, kanskje ikke så rart. kommer ikke til å jobbe videre med de.



[trosse1]

Som det nevnes lengre opp, det sitter et seas element og et isophon element i hvert 70/80 horn, isophon er helt nydelig å lytte til, superkjapp tørr bass fabelaktig, seansen er kjedelig og nøytalt, Må få tak i et isophon.

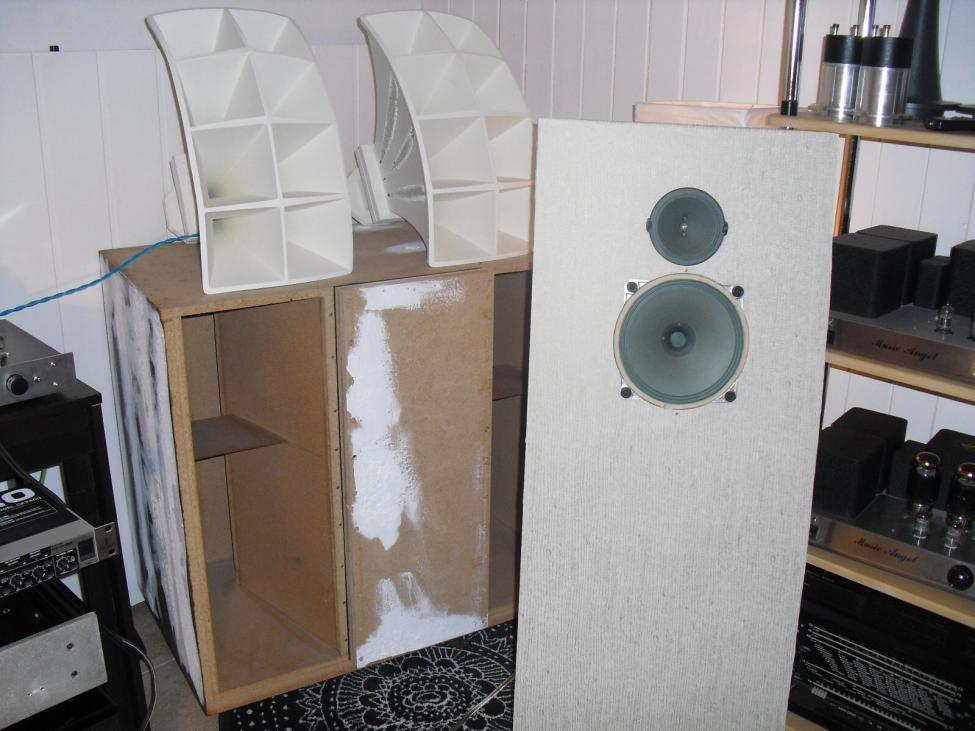

deler nå med noen Grønnkoner, bærer lækkert8)



[habir]

Hei Trosse,hva med å prøve Greenconene i en JLMC profil,bare en tanke.Støpte selv et mellom FLH med samme profil som "distributed source"hornet som sitter i
Jealvoxene,men med samme profil i vertikal planet.Kompliserte greier,men svarte ikke etter forventningene.Traxtric er løsningen,mye åpnere lyd.
Basshornets initialdel har jeg sanddempet med sandposer av strie,ser du har noe gjenbruk,viklet fast med gaffa tape.Ser at du er fornøyd med Isophon bassene,
men de er ikke i prod,lengre dessverre.Mulig at de kan renses og bytte kantoppheng/spideropph.på.Er selv på jakt etter et basselement,,PHY kanskje!!
Husk at dette bhornet er bredbåndet,valgmulighetene,oppover er mange.Spill en 30hz sinustone,og beveg deg fra HT,du kan høre hvordan nivået går opp og ned
som en berg og dalbane,fasinerene,bruker du målbåndet har du bølgelengden.
Mvh



[trosse1]

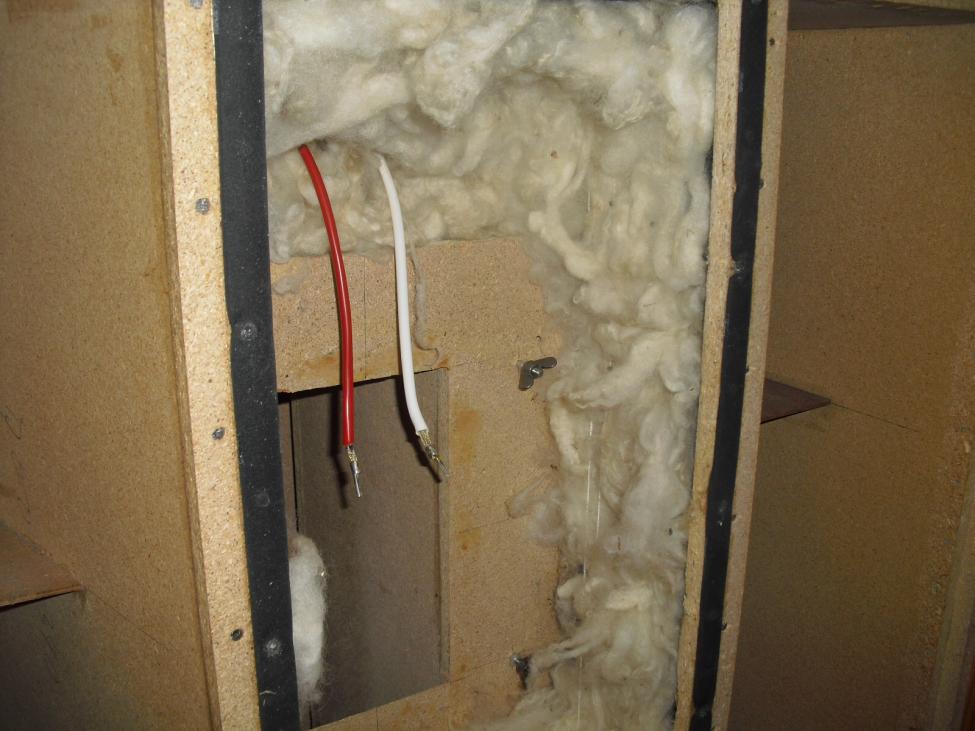

Etter å ha tittet bak den hvite pelsen fant jeg et kammer som er blydempet med plater rundt om, dette i kombinasjon med sau,hyssing tråklet langs kanter gjør jo sitt til at kammeret er godt dempet.
Endog, mener du at kammeret bør fylles maksimalt med demping?

forøvrig , så har jeg nå kloa i et isophon element fra sverige, som kommer om en ukes tid.



[trosse1]

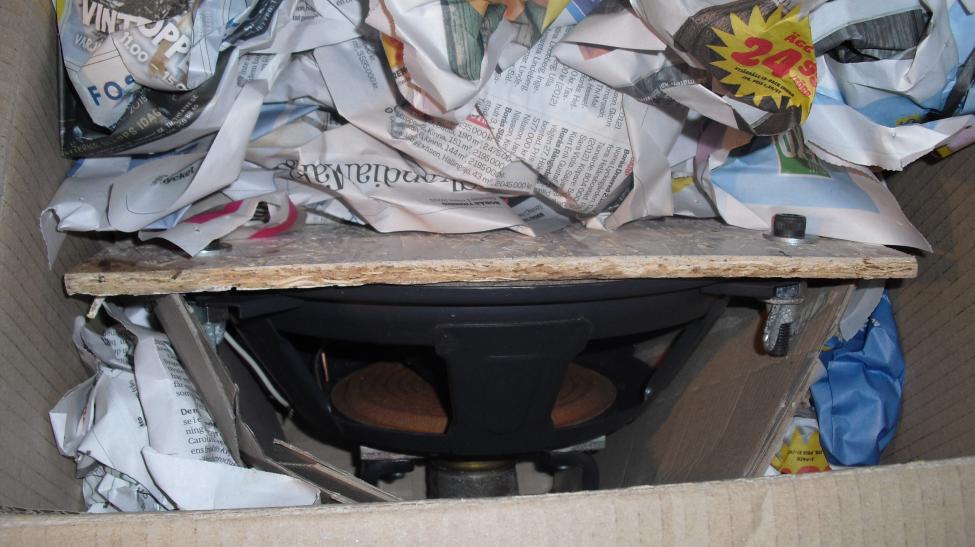

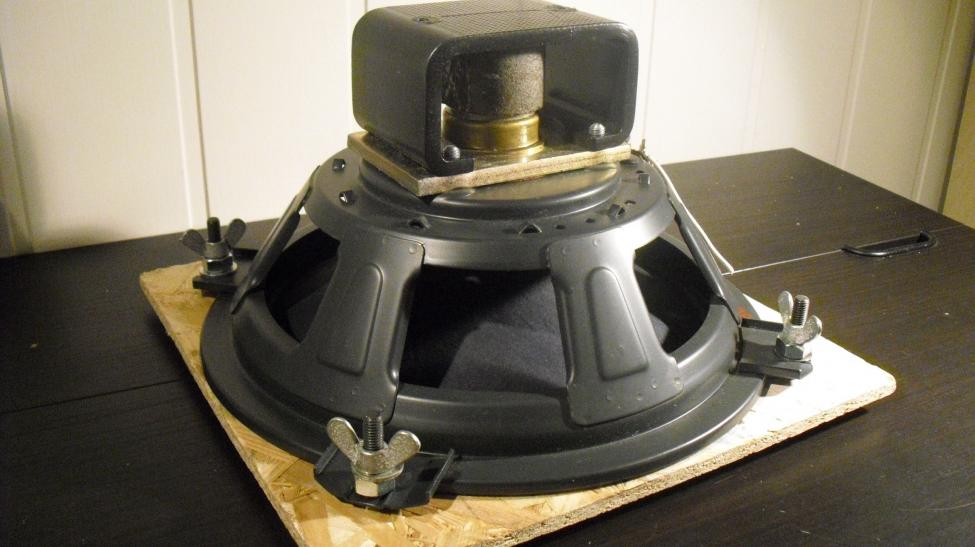

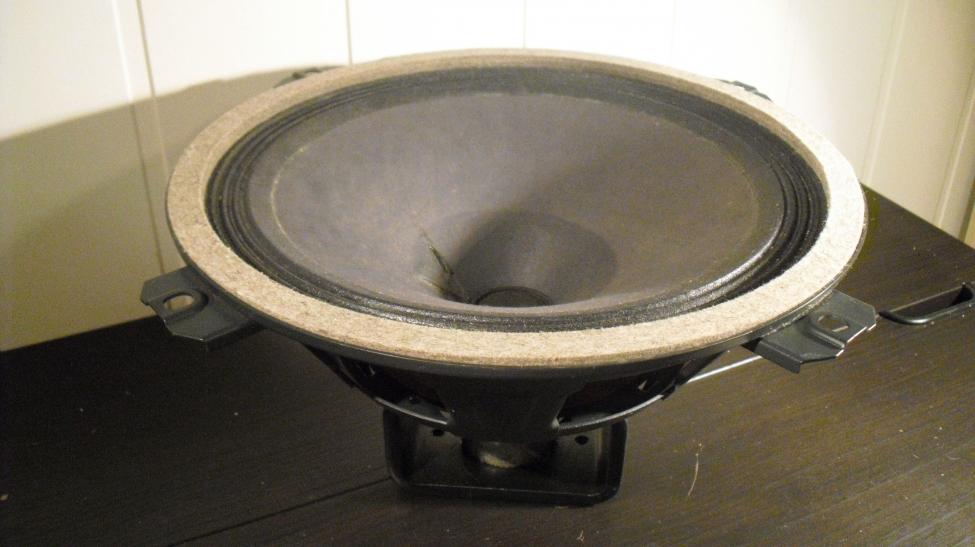

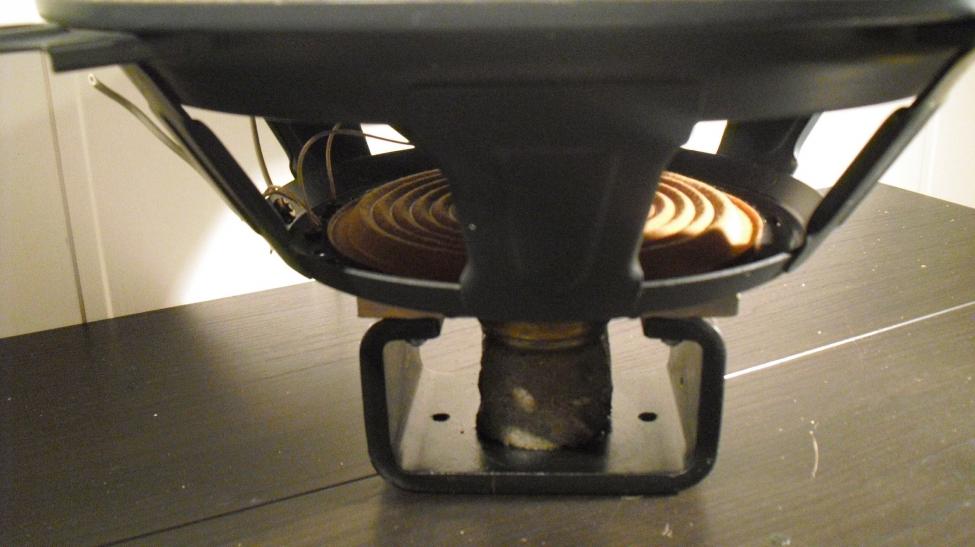

Ramlet endelig inn en etterlengtet sending, et rappkjefta,kjapp og kortslaga sak det var litt små vrient å skaffe.
Mange takk til søta bror, nå kan vi sveive igang 70/80 horna snart.
