Dali 104 delefilter hjelp

EskilBB

Medlem
Ble medlem
12.04.2021
Innlegg
8
Antall liker
5
Sted
Bergen
Hei. Jeg har overtatt et sett med DALI 104 som skulle pusses opp, men som tidligere eier ikke fikk tid til og ble stående. Alt var plukket fra hverandre for å lakke kassene på nytt, og jeg er nå kommet i monteringsfasen.

Problemet er at delefilteret ikke har noe form for merking på seg slik at oppkobling blir litt etter gjettemetoden dersom man er vanlig dødelig. Har forsåvidt fått lyd, men vil forsikre meg om at alt er skikkelig på stell.

Jeg sendte mail til DALI i Danmark, men selv om de lette i arkivet kunne de desverre ikke hjelpe.

Delefilteret har 2 røde og 2 svarte ledninger i ulik lengde som jeg antar går til bass/mellomtone elementene. (rød +/svart -?)
1 grå og en blå som jeg antar går til diskant (blå +/grå -?)
1 oransje og en brun som jeg antar går til terminalene.


(bildet er lånt her fra forumet da det var vanskelig å få tatt bilde av mine inne i kassa.)

Kan noen mer kompetente enn meg hjelpe meg med dette? PS: Fant et koblingsskjema her på forumet, men det var litt over mitt nivå. Det bør helst være på formen "oransje ledning på + pol på terminalen" osv.

På forhånd takk.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
1.866
Antall liker
408
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Ut fra bildet så er rød + bass x2, Sort - bassx2, Blå + diskant, grå - diskant. Oransje + terminal, Brun - Terminal.

Det er et 12db filter så mulig diskant er fasevendt.?


cbarth1

Hi-Fi freak
Ble medlem
24.08.2012
Innlegg
1.857
Antall liker
1.634
Sted
Arendal
Torget vurderinger
2
Jeg tviler på at det er fasevendt. Det elektriske filteret til diskanten er som du sier 12db, men er 99% at det er 18db akustisk deling når du også ser på responsen til den diskanten og verdien på delefilterkomponentene.

Så blå er til pluss på diskanten, grå er til minus på diskanten.

Du kan også teste det. Delefrekvens vil være i underkant av 3000hz. Spill en 3khz testtone og hør hvilke som er høyest.


EskilBB

Medlem
Ble medlem
12.04.2021
Innlegg
8
Antall liker
5
Sted
Bergen
Hmm.. forstår jeg det riktig at jeg da evt vender polariteten på en av diskantene, spiller en testtone på begge og ser hvilken som er høyest?

Mener dere høyest som i lysest, eller lydstyrke? Og hvilken har da den rette polariteten, den med høyest?


cbarth1

Hi-Fi freak
Ble medlem
24.08.2012
Innlegg
1.857
Antall liker
1.634
Sted
Arendal
Torget vurderinger
2
Stemmer, den som har høyest lydstyrke vil være korrekt.


W.Sand

Hi-Fi freak
Ble medlem
02.05.2012
Innlegg
1.810
Antall liker
1.651
Sted
moelv
Torget vurderinger
1
Om det er mitt diagram som det refereres til her, så er det avtegnet etter mine slaktede Dali 104.


W.Sand

Hi-Fi freak
Ble medlem
02.05.2012
Innlegg
1.810
Antall liker
1.651
Sted
moelv
Torget vurderinger
1
Nei, gjør som C-bart'n sier, koble slik det låter best.
Alternativt: Bygg nytt filter med ny diskant som i Troels C17 Mk 1:


Torvbakkane

Hi-Fi entusiast
Ble medlem
17.01.2019
Innlegg
436
Antall liker
339
Sted
Alver
Hei, har sjøl ett sett som skal renoveres eller bassene brukes til annet når de er fikset...
Men tok noen bilder som viser hvor/vilke farger til hvor :oops:

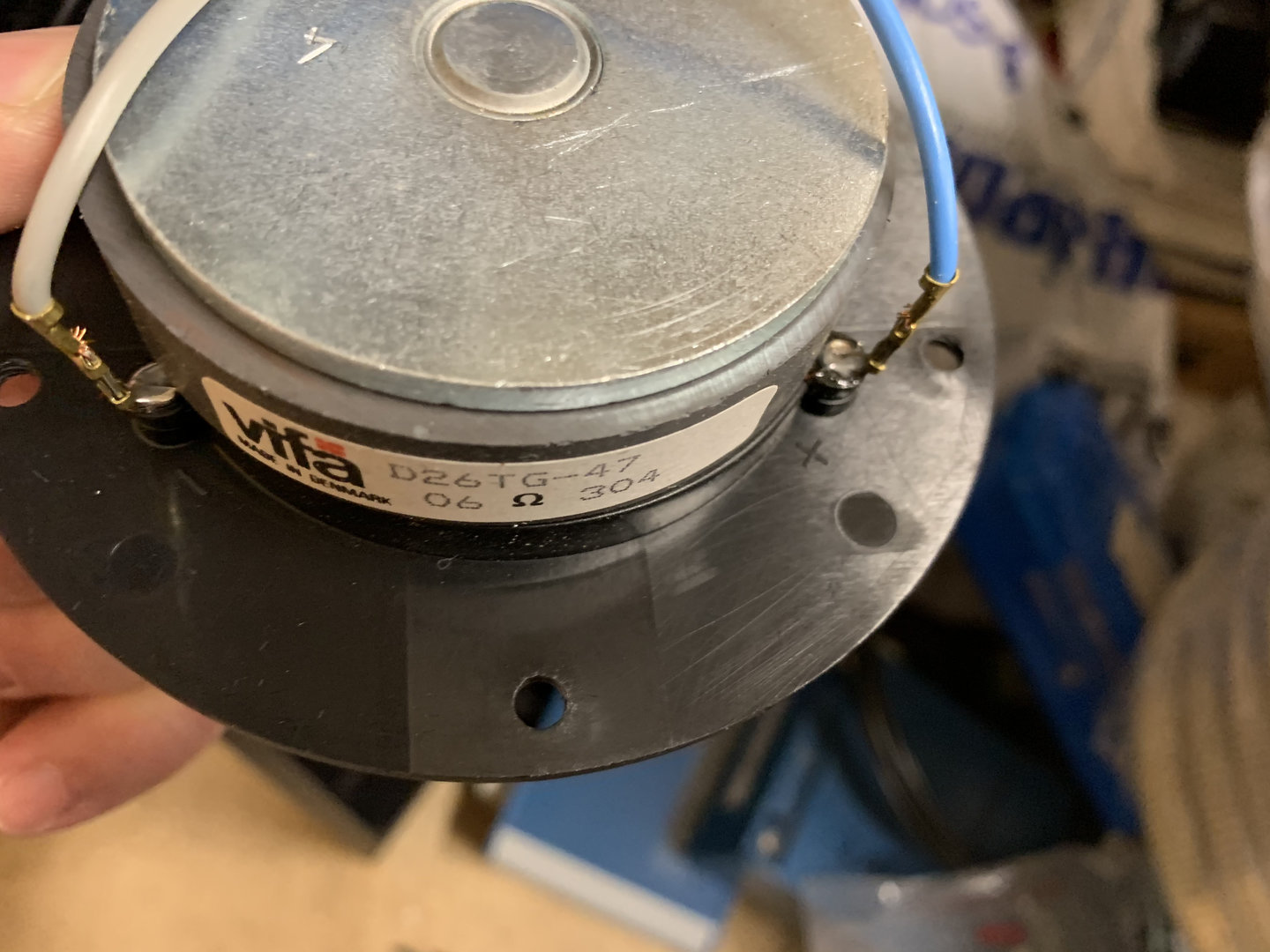

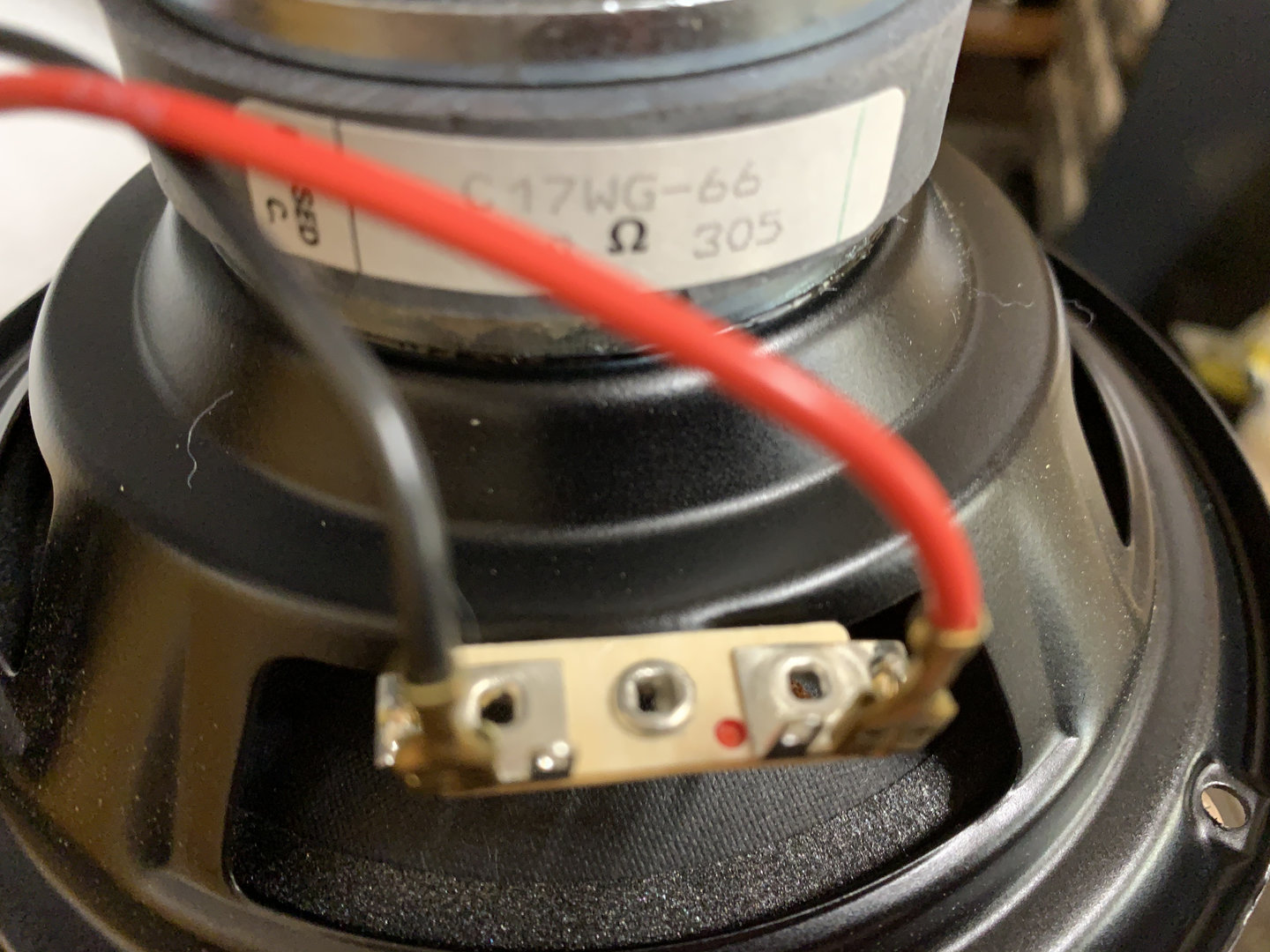

2021-04-16_IMG_5858.jpeg 2021-04-16_IMG_5865.jpeg
Tok med bassen også, der ser ein tydelig hvor lederne går, på diskanten er den den blå som går til + på elementet.


cbarth1

Hi-Fi freak
Ble medlem
24.08.2012
Innlegg
1.857
Antall liker
1.634
Sted
Arendal
Torget vurderinger
2
Så bra, da er det spikret. Tenkte jeg bare ville nevne at om ikke du er redd for å mekke litt på de Dali 104'ene, så kan du dra de ekstremt langt.
Mellomtonen du kan hente ut av Vifa C17 står ikke tilbake for noen andre konvensjonelle dynamiske bassmellomtoner.

Disse har omtrent identiske basser til Dali 104, C17WG med den lille magneten:




cbarth1

Hi-Fi freak
Ble medlem
24.08.2012
Innlegg
1.857
Antall liker
1.634
Sted
Arendal
Torget vurderinger
2
Enda en test: http://www.hifiplus.com/articles/living-voice-auditorium-r25a-floorstanding-loudspeaker/?page=3

Utdrag fra konklusjonen: Bargains don’t come much more elegantly packaged or musically compelling than this – and make no mistake, the latest Living Voice is a very serious bargain indeed. If you’ve got £5,000 to spend on speakers you need to hear these one. If you’ve got £10,000 to spend on speakers, you still need to hear these – the Auditorium R25A really is that good.


EskilBB

Medlem
Ble medlem
12.04.2021
Innlegg
8
Antall liker
5
Sted
Bergen
Helt åpen for litt mekking. Er det delefilteret som modifiseres da? Eller kasse?


EskilBB

Medlem
Ble medlem
12.04.2021
Innlegg
8
Antall liker
5
Sted
Bergen
Hei, har sjøl ett sett som skal renoveres eller bassene brukes til annet når de er fikset...
Men tok noen bilder som viser hvor/vilke farger til hvor :oops:
Vis vedlegget 714781 Vis vedlegget 714782
Tok med bassen også, der ser ein tydelig hvor lederne går, på diskanten er den den blå som går til + på elementet.
Kan være det er vinkelen på bildet, men det ser ut som om du har større magneter på bassene enn mine :O


cbarth1

Hi-Fi freak
Ble medlem
24.08.2012
Innlegg
1.857
Antall liker
1.634
Sted
Arendal
Torget vurderinger
2
Det er ikke noen fast oppskrift, men det ville inkludert ny diskant, nytt delefilter, ny internkabling/terminaler, demping av kabinett.


Torvbakkane

Hi-Fi entusiast
Ble medlem
17.01.2019
Innlegg
436
Antall liker
339
Sted
Alver
Kan være det er vinkelen på bildet, men det ser ut som om du har større magneter på bassene enn mine :O
Hei,
diameter på magneten er ca 72mm, ref bilde (litt vidvinkel), ser også typenr for bassen men legger ved bilde av min original diskant også med type nr.

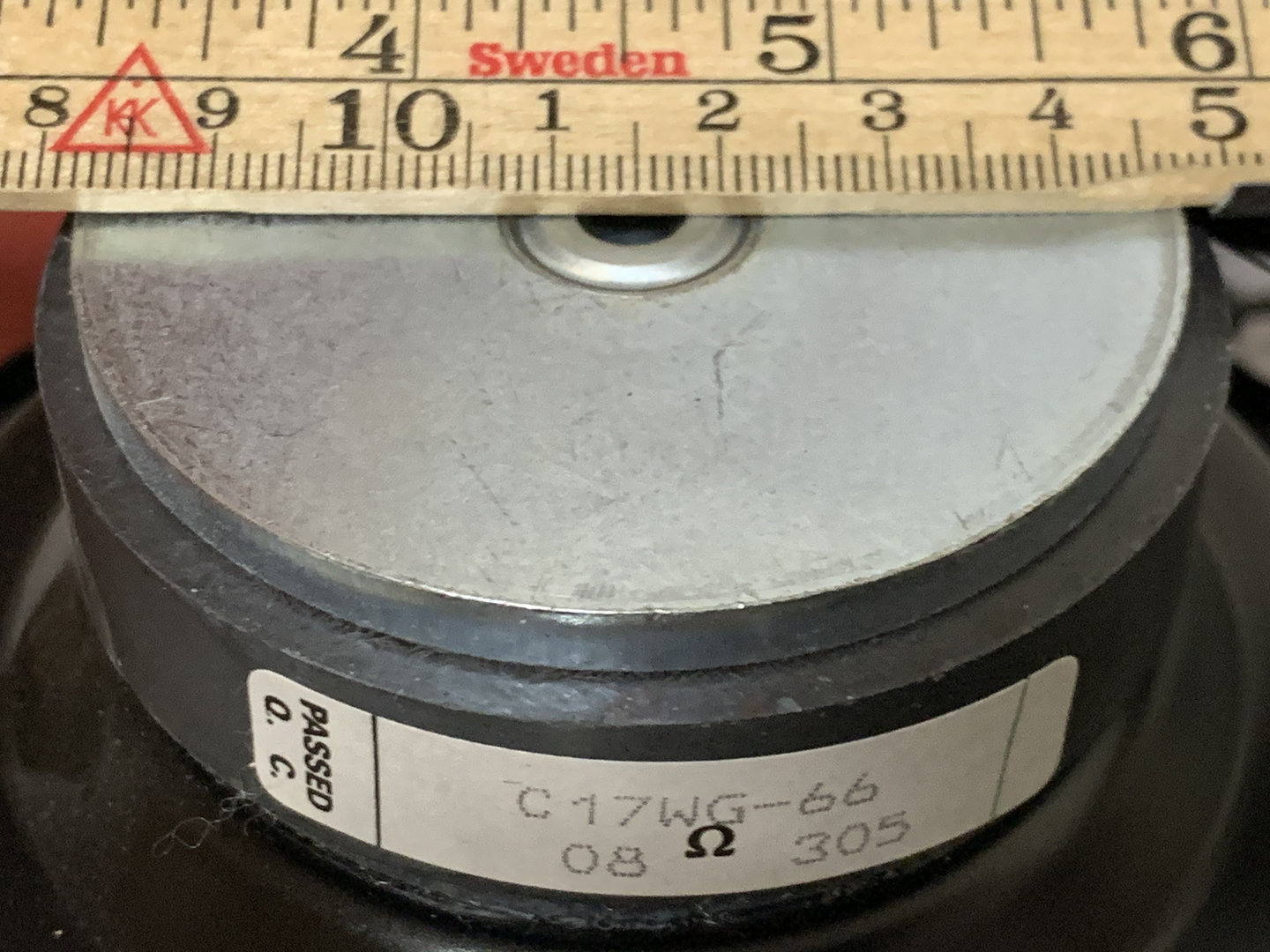

2021-04-18_IMG_5883.jpeg Bass element

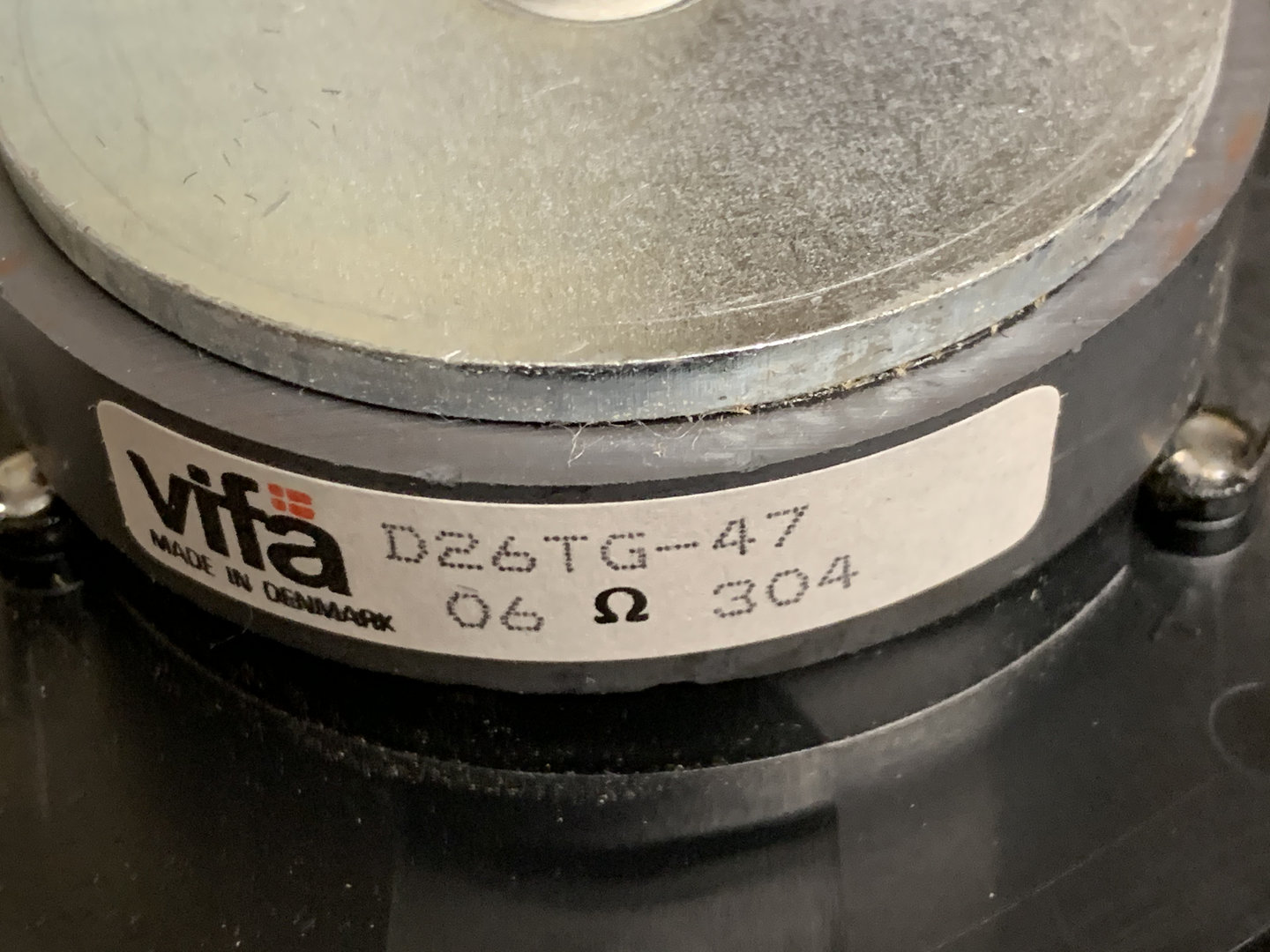

2021-04-18_IMG_5885.jpeg Diskant element
