Da hente det noe hos en tidligere rørmann...

[211.]

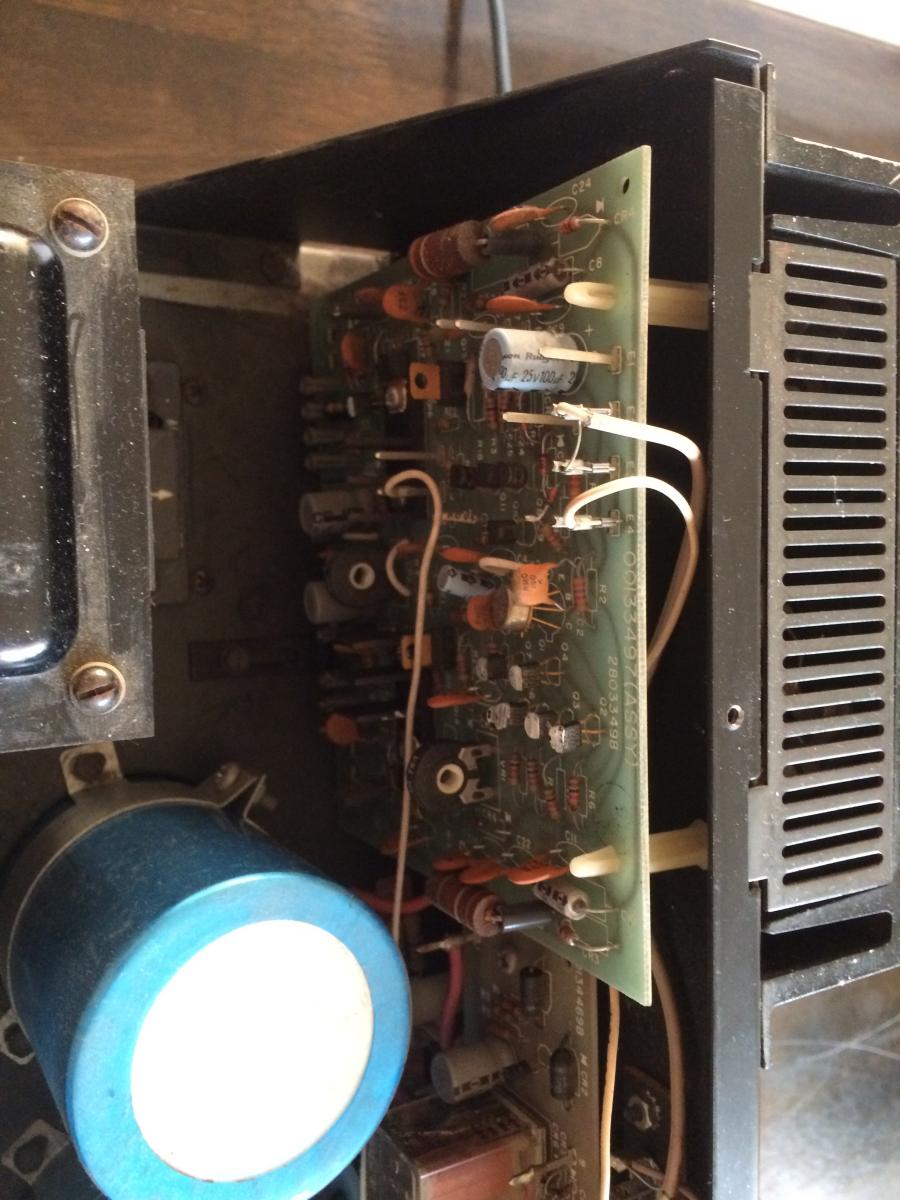

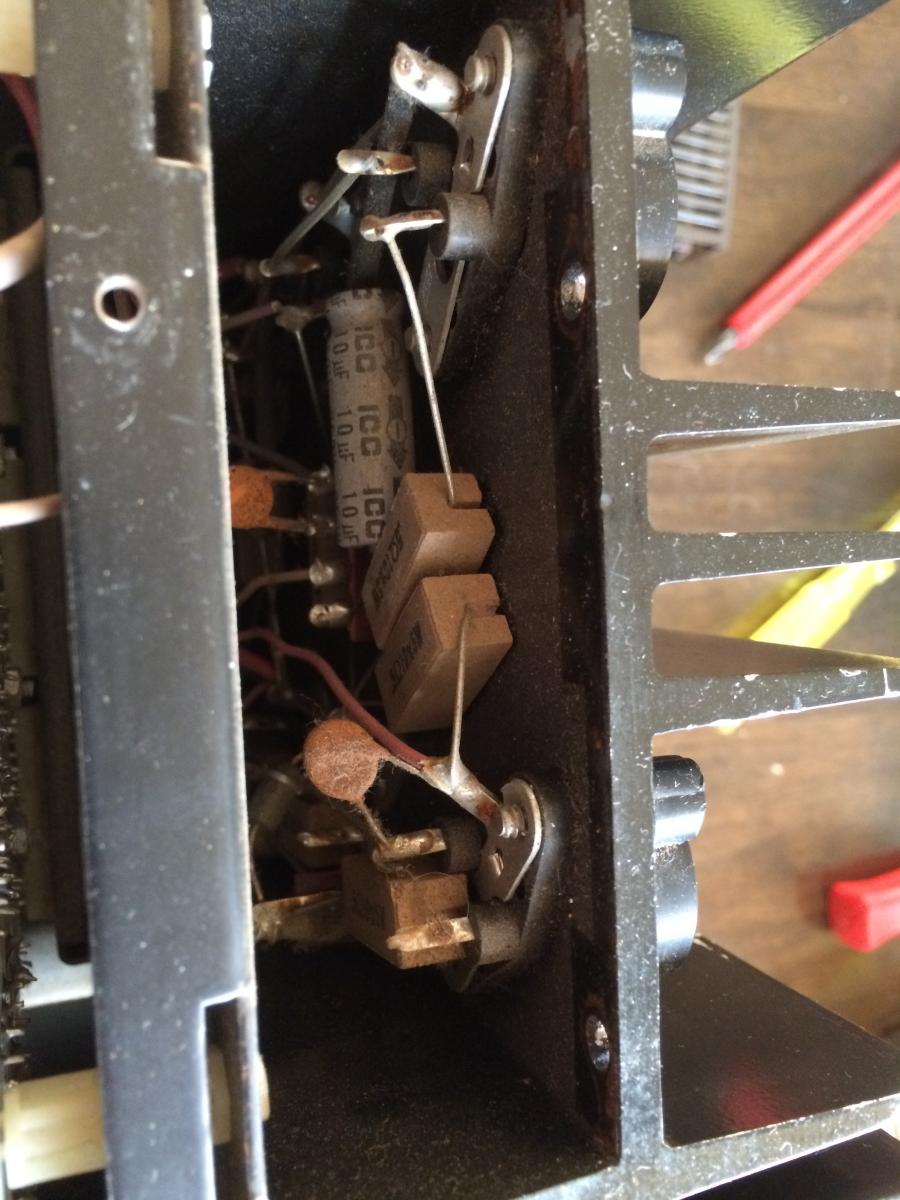

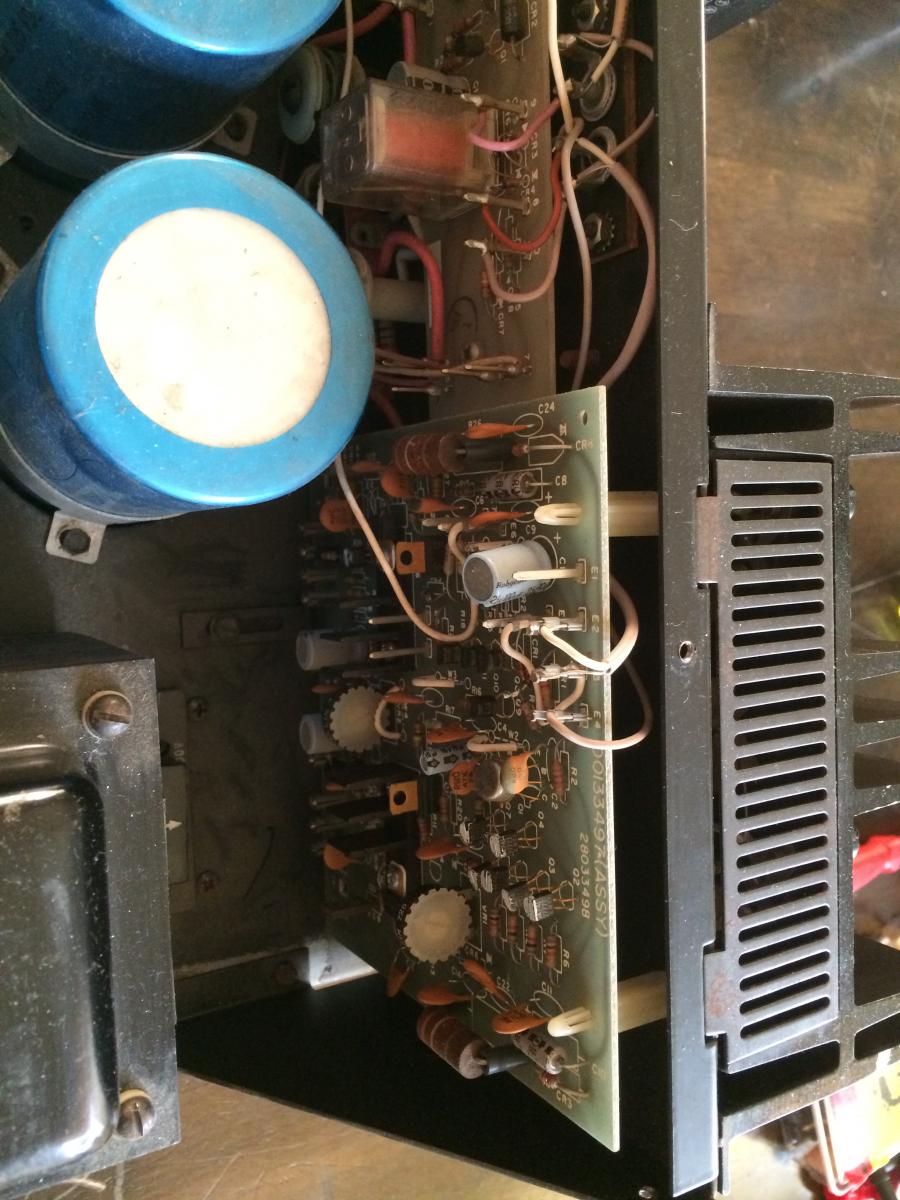

Det ser ut som om VR1 og VR2 i venstre kanal mangler "fingerhjulet" for justering (se bildene de viser hhv venstre og høyre kanal). forøvrig så må jeg nok ut å handle et proff(ere) multimeter en det Clas'ern hadde inne (her var det ikke mye muligheter til å måle i mV området). Bildene viser BIAS i hhv venstre og høyre kanal (ingen justering er foretatt på disse bildene).

Venstre

Høyre

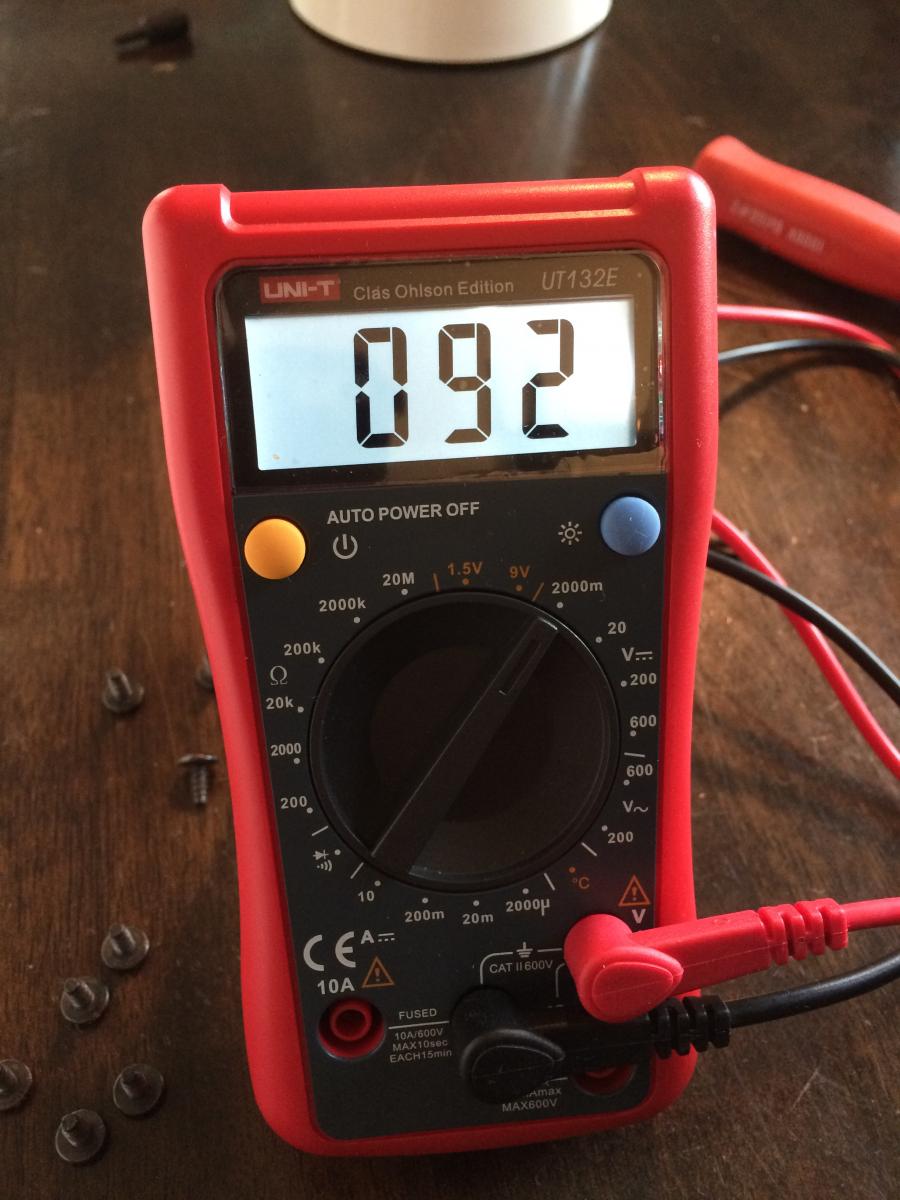

Venstre kanal BIAS

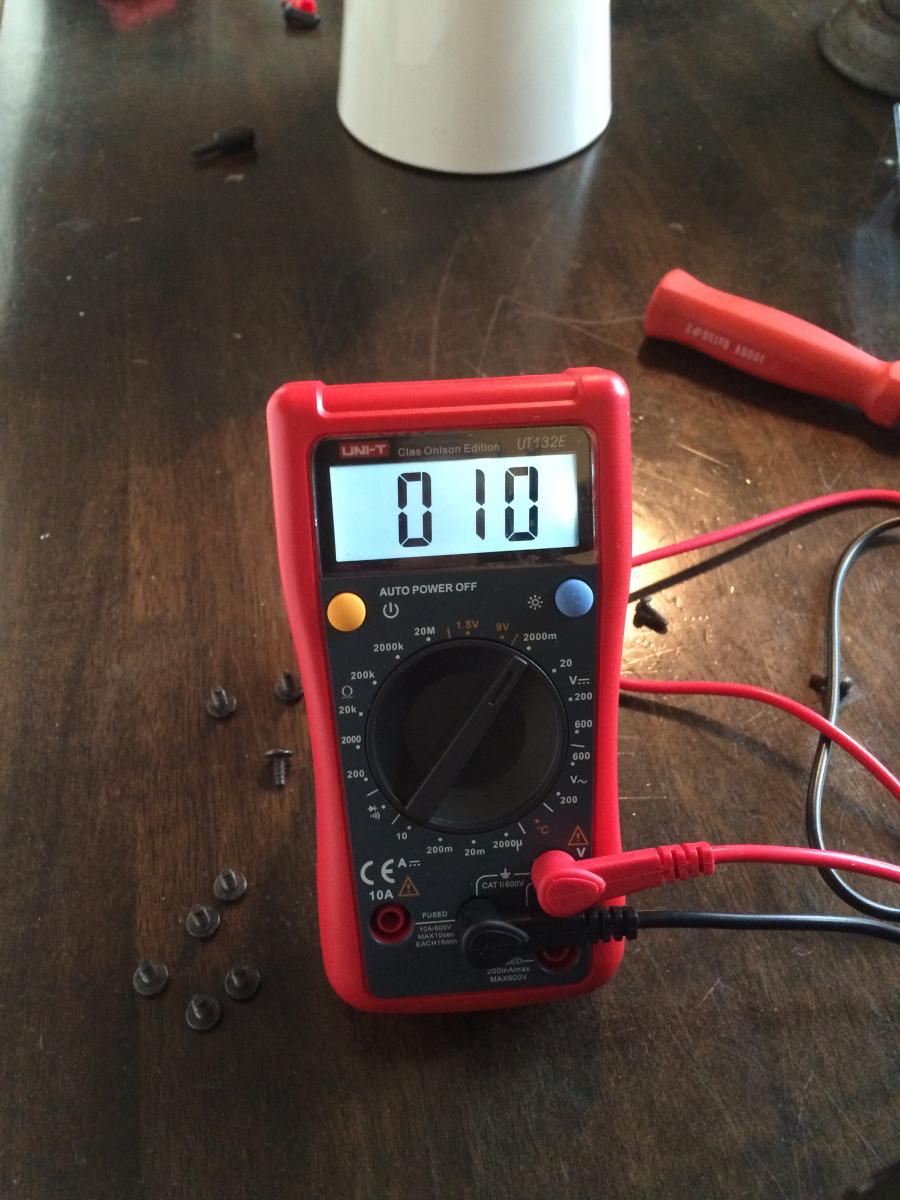

Høyre kanal BIAS



[211.]

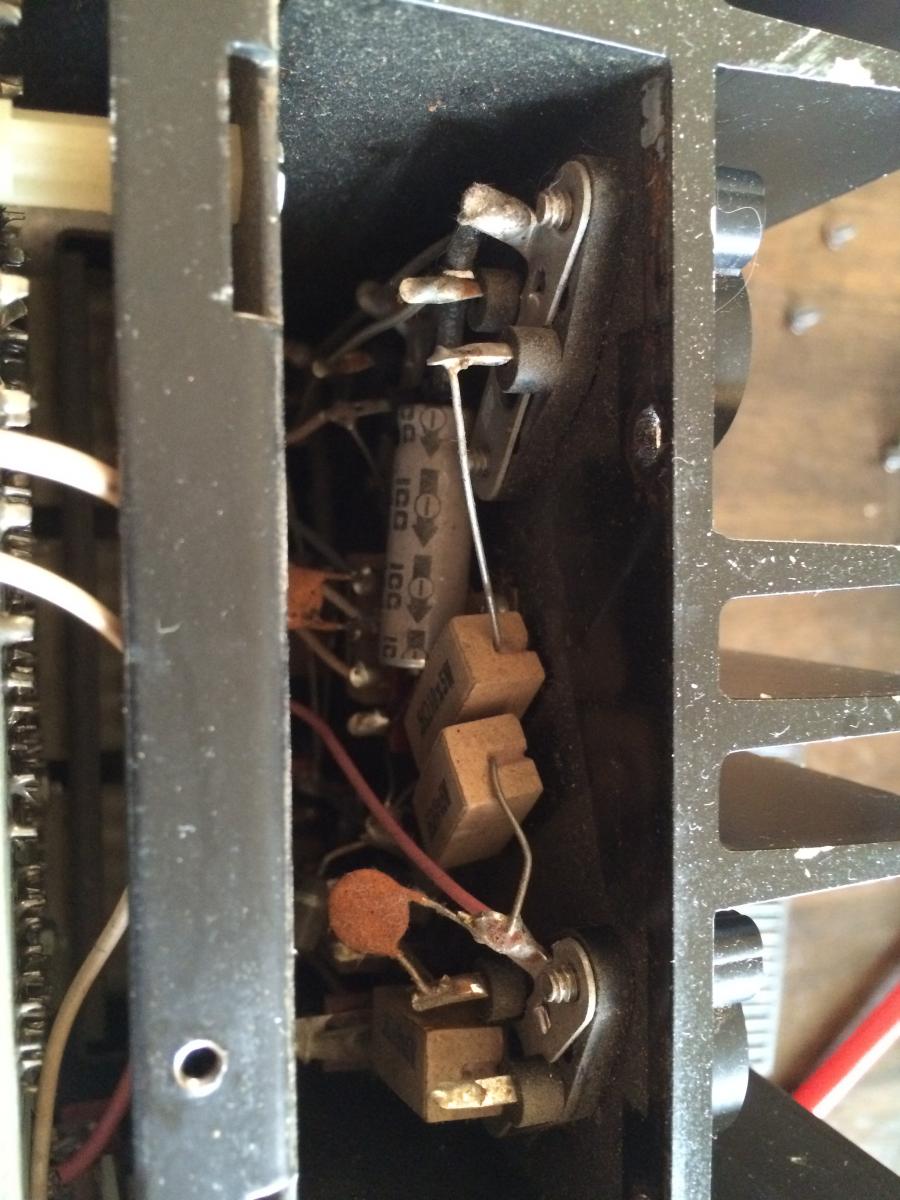

Og så kan jeg jo for ordens skyld legge et par bilder av målepunktene

Venstre kanal

Høyre kanal



[Kjell_Kranzberg]

Vad ska värdet vara enligt servicemanualen?



[211.]

Vad ska värdet vara enligt servicemanualen?

BIAS skal være ±10mV, og målingen over emittermotstanden (hvilestrøm) i utgangstrinnet skal være ±50mV.

Jeg gjorde et forsøk på dette men oppløsningen på multimeteret (og nøyaktigheten) gjorde at jeg tenkte "I NEED A NEW AND BETTER ONE!"



[211.]

Etter justering av finmotorikken min, bytte av multimeter og justering har jeg følgende verdier:

	Venstre kanal	Høyre kanal
hvilestrøm	49,7mV	49.6mV
bias	9,5mV	9,3mV

Jeg stusser fremdeles over power-led'ene i front som blinker asynkront...under måling/justering (når forsterkeren ikke var koblet til pre-amp eller høyttalere) lyste disse konstant slik som man forventer at de gjør. men så snart pre-amp'en (eller en annen signal kilde) ble koblet til begynte disse å blinke igjen.

Et spørsmål til:

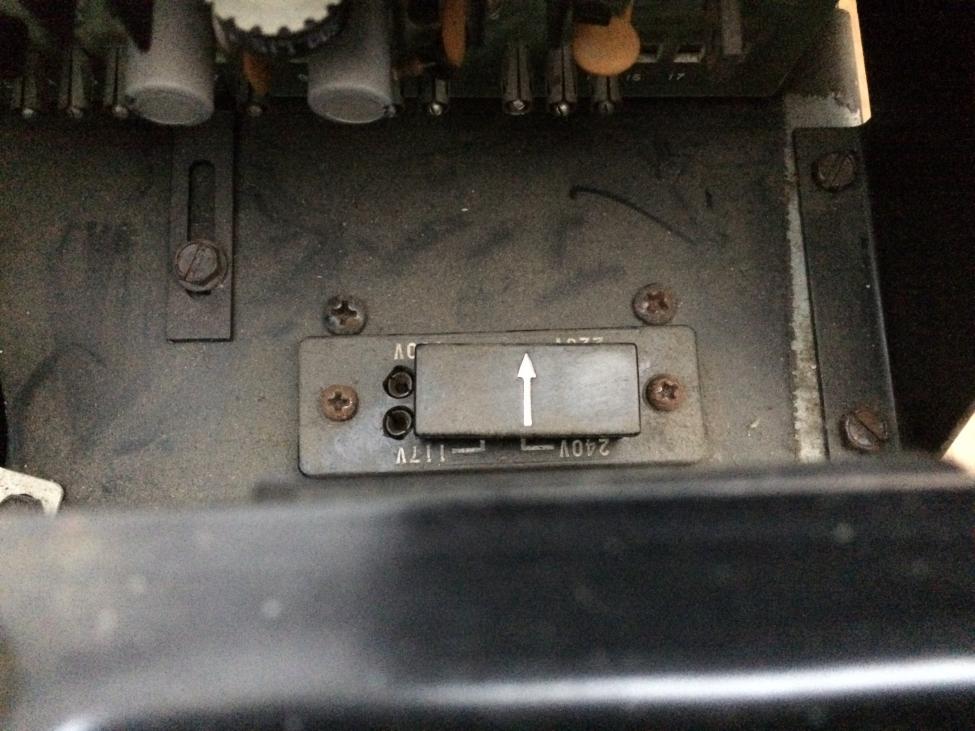

Om man ser på bildet under er det en kontakt i forsterkeren for å sette den til rett nettspenning. Pr. idag står den på 220V men den kan flyttes slik at den kan stilles til 240V. Har det noen hensikt å gjøre det? Jeg mener å ha lest et sted at nettspenningen i Norge er (nominelt) 240V, stemmer det?



[Ingeniøren]

Siden du har multimeter kan du jo måle hva du har lokalt... Tror ikke det spiller stor rolle om den står på 220 eller 240 og så må du kanskje stille bias igjen...

Har den stått fuktig siden det er rust på skruene ?

Eller ser jeg at det er potensiale for å få den betydelig renere vha en liten kompressor - noe helt annet enn luft på boks, og mye sikrere da luftbokser kan spraye vann i enkelte posisjoner. Kjøpte en slik en, en gang den koster 300,- https://www.jula.no/catalog/verktoy...-vakuumpumper/kompressorer/kompressor-200055/



[211.]

Siden du har multimeter kan du jo måle hva du har lokalt... Tror ikke det spiller stor rolle om den står på 220 eller 240 og så må du kanskje stille bias igjen...

Har den stått fuktig siden det er rust på skruene ?

Eller ser jeg at det er potensiale for å få den betydelig renere vha en liten kompressor - noe helt annet enn luft på boks, og mye sikrere da luftbokser kan spraye vann i enkelte posisjoner. Kjøpte en slik en, en gang den koster 300,- https://www.jula.no/catalog/verktoy...-vakuumpumper/kompressorer/kompressor-200055/

Jeg tror ikke den har stått fuktig (skal sjekke med han jeg kjøpte den av, om mulig)

Fin den kompressoren, den fant jeg ikke sist jeg sjekket web'en til Jula.



[jane]

Vad ska värdet vara enligt servicemanualen?

BIAS skal være ±10mV, og målingen over emittermotstanden (hvilestrøm) i utgangstrinnet skal være ±50mV.

Jeg gjorde et forsøk på dette men oppløsningen på multimeteret (og nøyaktigheten) gjorde at jeg tenkte "I NEED A NEW AND BETTER ONE!"

Det du kaller bias er offset-spenning på utgangen og denne skal justeres til 0 mV og ikke være høyere en +/- 10 mV.
Hvilestrømmen (bias) som er gitt av spenningen over emittermotstandene skal justeres til 50 mV.



[211.]

Vad ska värdet vara enligt servicemanualen?

BIAS skal være ±10mV, og målingen over emittermotstanden (hvilestrøm) i utgangstrinnet skal være ±50mV.

Jeg gjorde et forsøk på dette men oppløsningen på multimeteret (og nøyaktigheten) gjorde at jeg tenkte "I NEED A NEW AND BETTER ONE!"

Det du kaller bias er offset-spenning på utgangen og denne skal justeres til 0 mV og ikke være høyere en +/- 10 mV.
Hvilestrømmen (bias) som er gitt av spenningen over emittermotstandene skal justeres til 50 mV.

Takk for oppklaring av begreper...og spenninger



[211.]

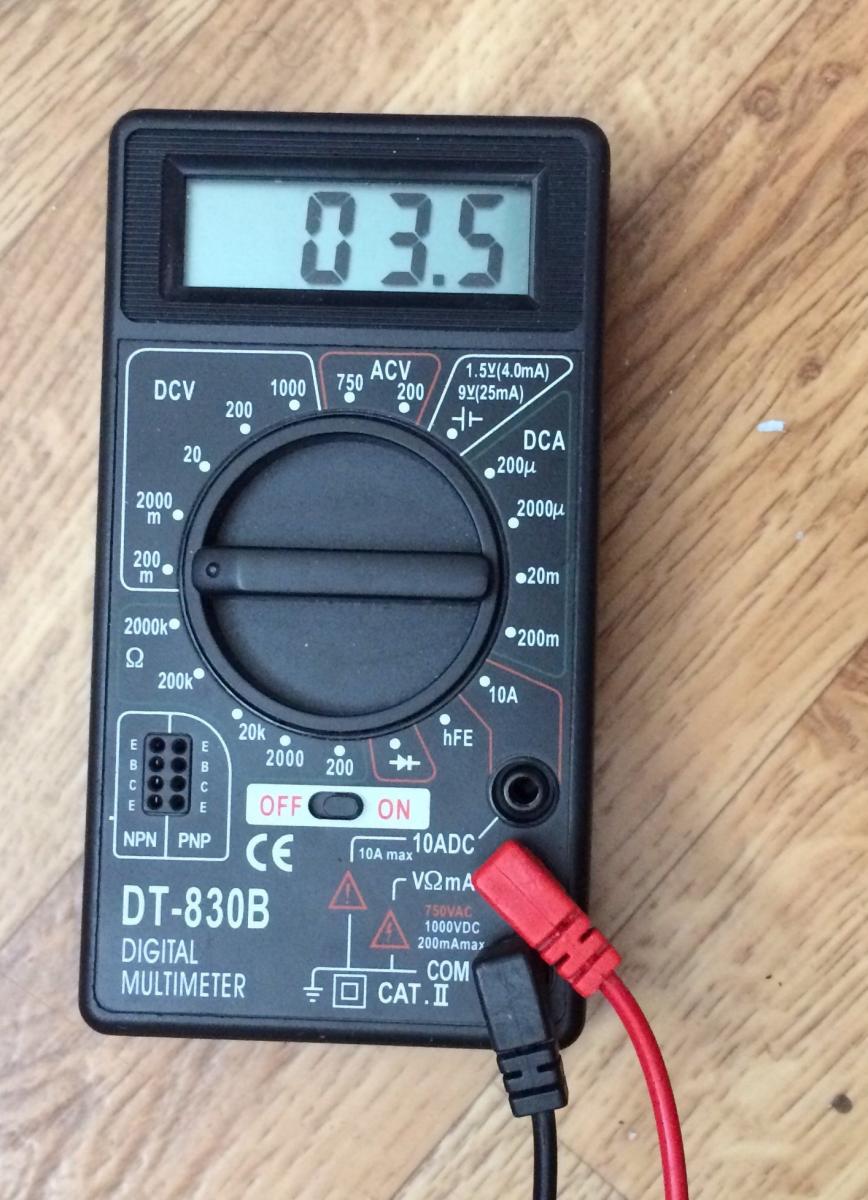

Her er de siste målingene som er foretatt

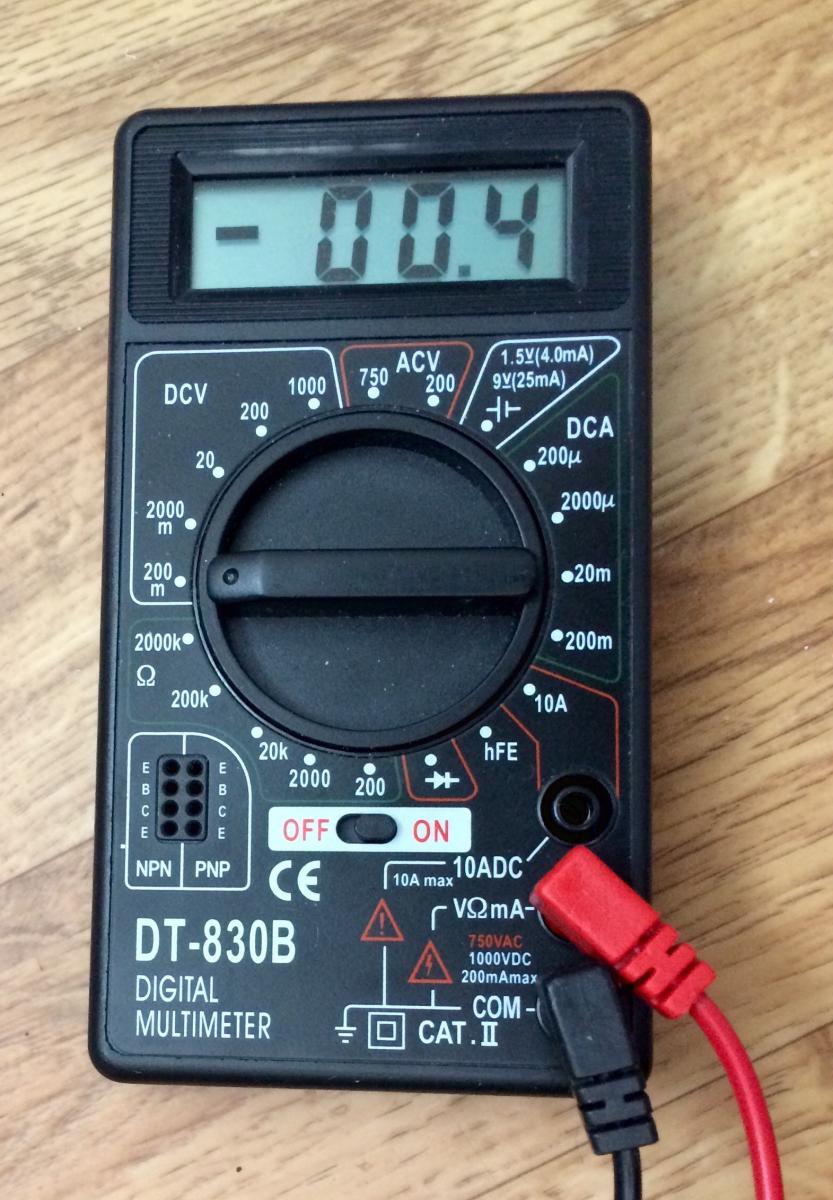

H. kanal offset-

V. kanal offset-spenning

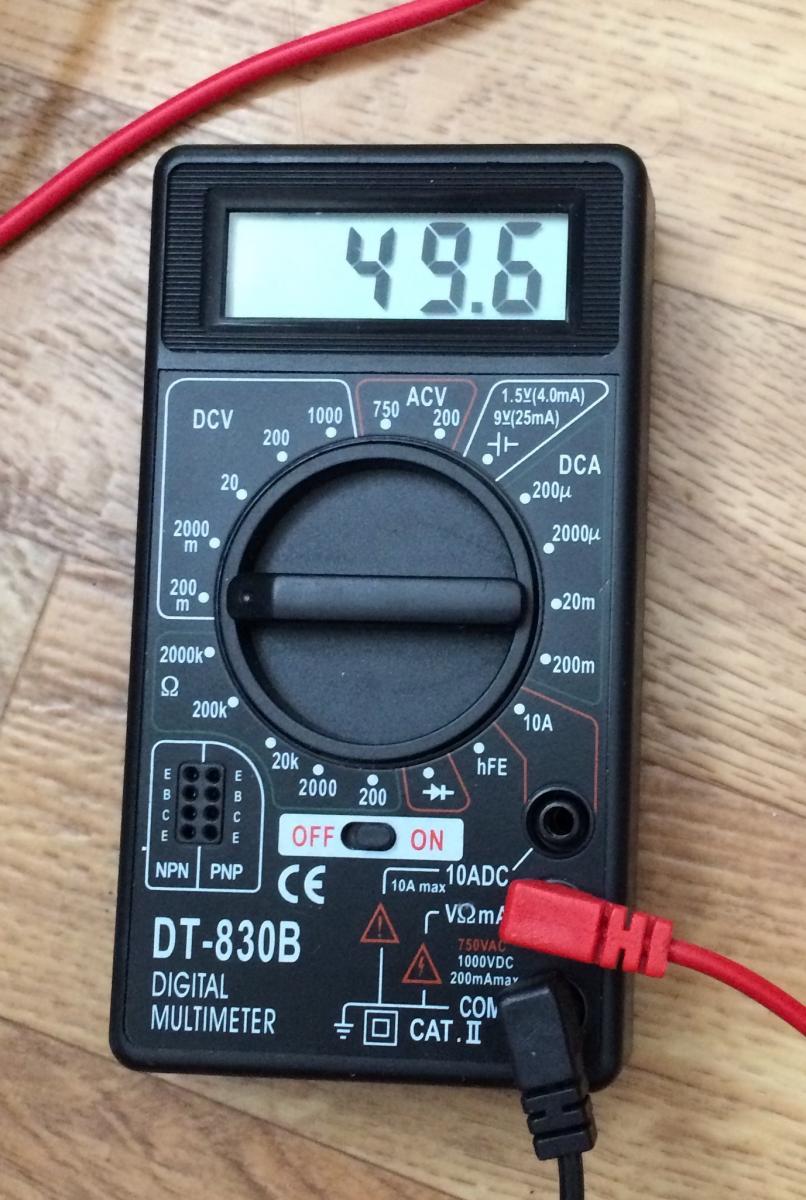

H. kanal BIAS spenning

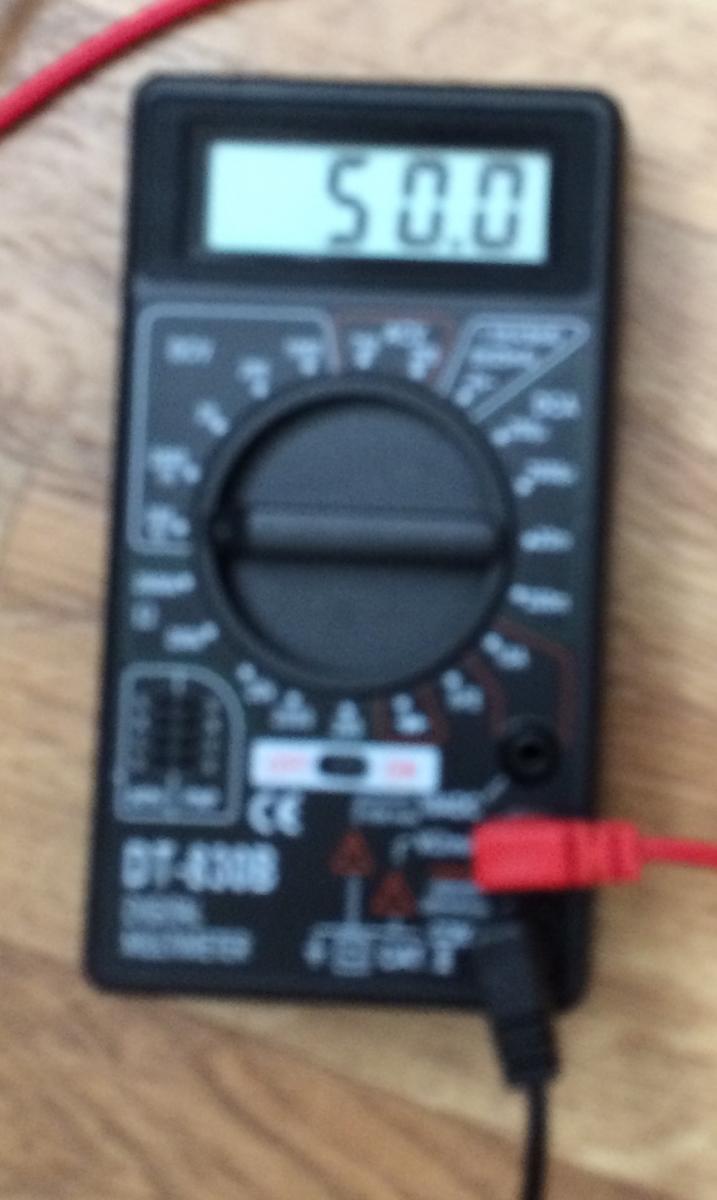

(Beklager dårlig bildet)

V. kanal BIAS spenning

Og dette er konsekvent (maks avvik igjennom 10 målinger er 0,5%), så da ser det ut til at den er rimelig stabil.

Det eneste jeg da lurer på er power led'ene i front, hvorfor blinker de og ikke lyser konstant slik de strengt tatt burde (og gjør nå det ikke er koblet til noen kilde) noen forslag, godtfolk?



[Kjell_Kranzberg]

Perfekta mätvärden.



[jane]

Det eneste jeg da lurer på er poser lendene i front, hvorfor blinker de og ikke lyser konstant slik de strengt tatt burde (og gjør nå det ikke er koblet til noen kilde) noen forslag, godtfolk?

Jeg antar at det er snakk om glimlamper og ikke LED?
Gi dem noen dager med nettspenning, kanskje roer de seg



[jane]

Lampene er koblet etter nettbryteren på primærsiden av nett-trafoen og slik sett er de isolert fra alt annet enn nettet. Jeg greier ikke helt å se hva som skulle skje med lampene når du kobler til kilde, kan det være noen jordsløyfer som blir aktive? Er kilden koblet til kabel-tv-jord eller liknende?



[211.]

Lampene er koblet etter nettbryteren på primærsiden av nett-trafoen og slik sett er de isolert fra alt annet enn nettet. Jeg greier ikke helt å se hva som skulle skje med lampene når du kobler til kilde, kan det være noen jordsløyfer som blir aktive? Er kilden koblet til kabel-tv-jord eller liknende?

Det må jeg sjekke. Takk for innspill!



[Audiomix]

Blir den ikke "for varm" lenger?
Billigste "termometer" i dette tilfellet er din hånd.
Så lenge det ikke blir for varmt til å holde på heat sink er det ikke for varmt.
Det er sikkert ikke oppgitt noen verdi for hviletemperatur.
Håndvam er altså nøyaktig nok



[211.]

Blir den ikke "for varm" lenger?
Billigste "termometer" i dette tilfellet er din hånd.
Så lenge det ikke blir for varmt til å holde på heat sink er det ikke for varmt.
Det er sikkert ikke oppgitt noen verdi for hviletemperatur.
Håndvam er altså nøyaktig nok

Den blir ikke på langt nær så varm som tidligere, ved endring av BIAS gikk temperaturen ned...ved en anledning (da var BIAS spenningen altfor lav rett nok) var temperaturen knapt lunken.
Den temperaturen som det er forventet at forsterkeren får er 60°C (i følge kilder på nettet). Dette stemmer ganske bra med det steketermometeret viser, og håndspåleggelse gir også indikasjon på rundt denne temperaturen (ikke så varmt at man ikke kan legge hånden på, men så varmt at man ikke vil la den ligge veldig lenge)



[MB-S124]

Hva synes vi om Harman/Kardon Citation 22? Er dette en like god sak som Citation 16?



[211.]

Hva synes vi om Harman/Kardon Citation 22? Er dette en like god sak som Citation 16?

Tja si det...har ikke sammenlignet disse to direkte, men har ved noen anledninger hørt på Citation 22 også. Det er en god amp, i høyeste grad...nyere en 16 og trenger kanskje ikke like mye "kjæling" som denne. Utover det, vet jeg ikke.



[211.]

Ooops, da har det hendt noe mer hos meg...

Før:

Etter:

Hva kan jeg si...ut med noen små Tannoy "bokser" og inn med noen litt større bokser fra et helt annet kontinent. Oppgradering!!!



[Kingpin]

Gratulere med nye høyttalere!
Hvilke høyttalere er dette?
Legg ut flere bilder da.



[211.]

Dette er en gammel klassiker, Vandersteen 1c. Desverre har en tidligere eier malt toppen, det har ikke noe å si lydmessig men jeg tror kanskje jeg vil prøve å få til en topp i orginal finish.

De spiller faktisk veldig bra i min stue koblet sammen med Harman Kardon Citation 16 forsterkeren.



[211.]

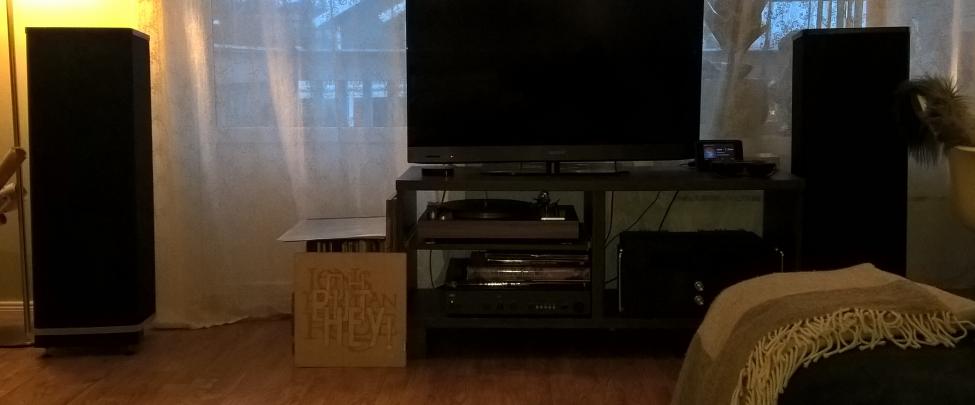

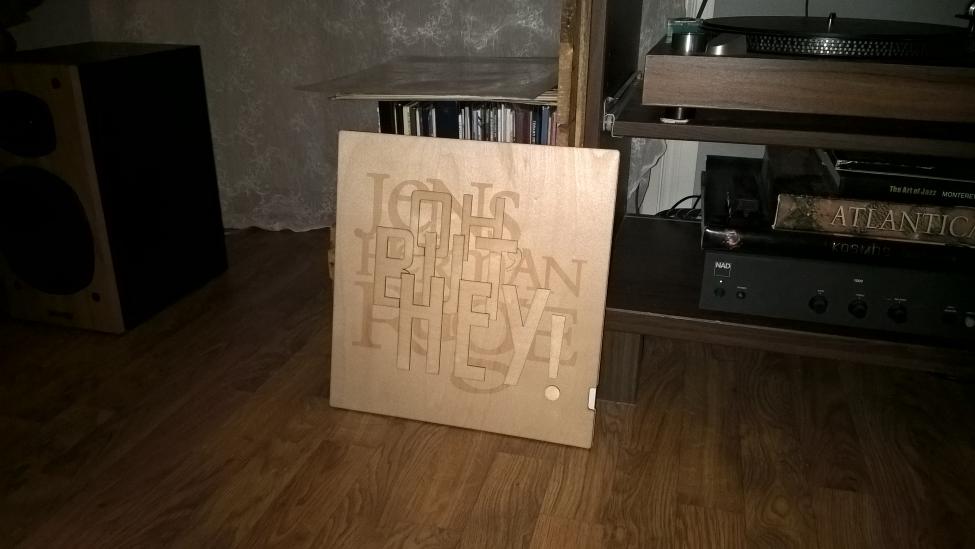

Her står de og spiller Audioslave (som alle kan se)...vanvittig bra!



[211.]

her er et dårlig portrett fotografi av venstre høyttaler

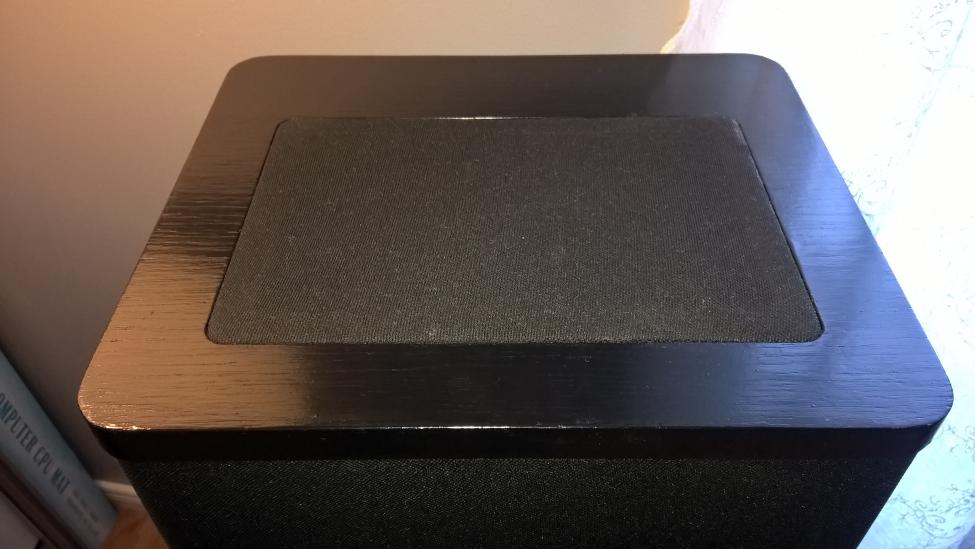

og et av den førnevnte malte toppen
