bilder av diy dubeditter

[bambadoo]

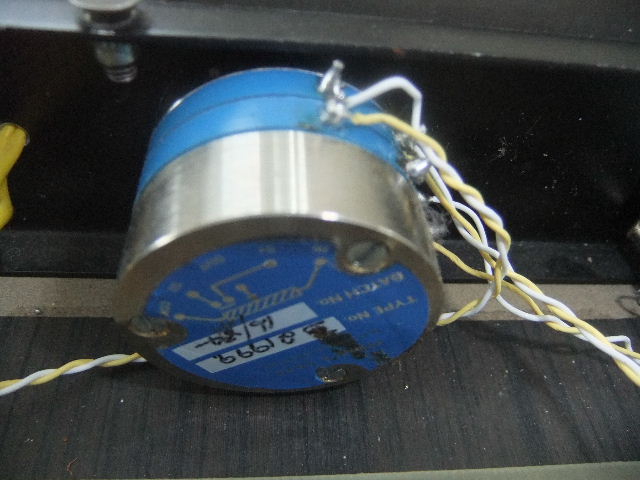

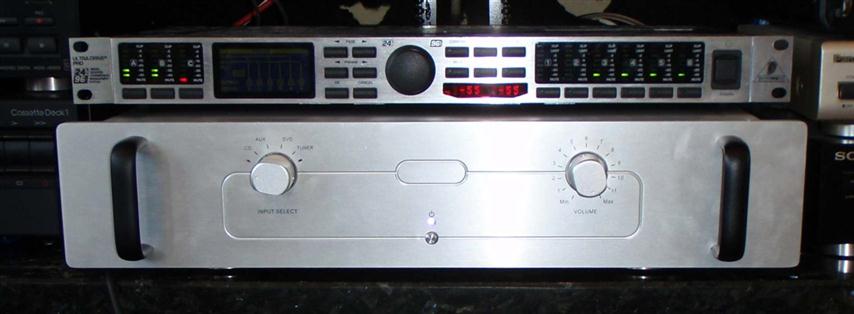

Da passer det med en liten iterasjon av den overfor. Og da med lightspeed attenuator (ldr) som selve volumknotten. Spiller aldeles fabelaktig. Oppgradert med noen mundorf silver kondiser senere. Hørte ingen forskjell etterpå - ikke alle oppgraderinger/tweaks som er like vellykkede Selv om andre på diyaudio merket "STOOOR" forskjell så gjorde ikke jeg det
DCB1 -



[Cobra2]

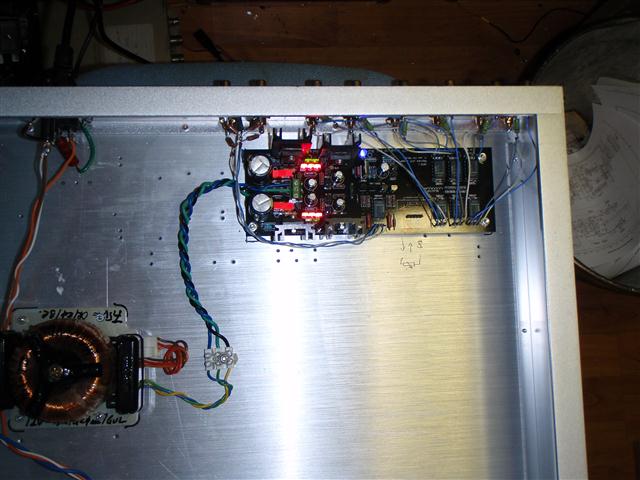

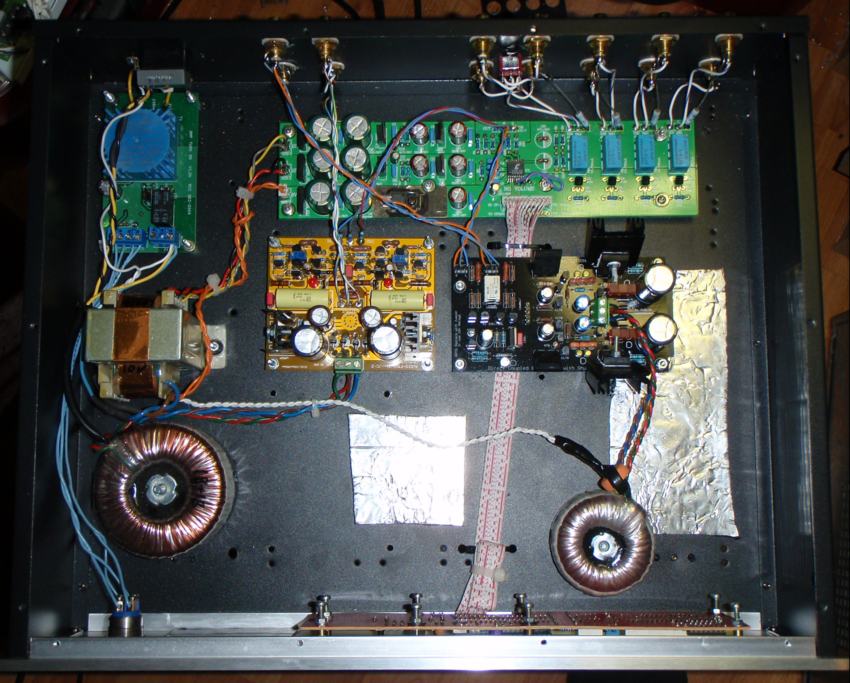

Mer B1, "DeLuxe" utgaven... + en "dagens dobbel" : B1 & JC2 i samme chassi, greitt med noe gain av og til.



[bambadoo]

Ikke dum den der



[liliya]

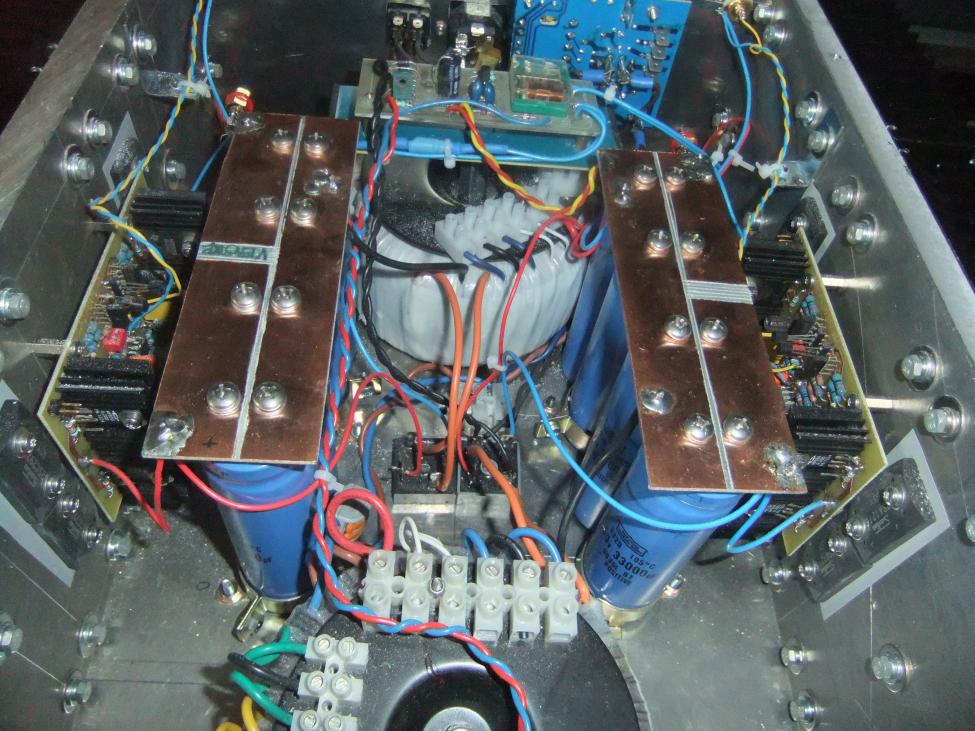

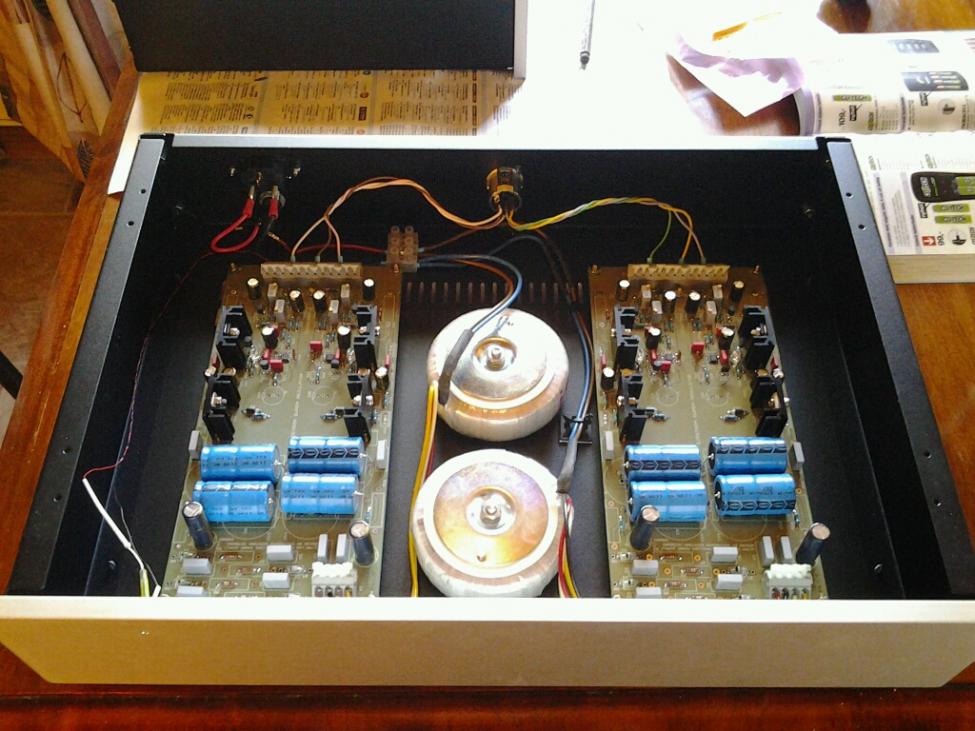

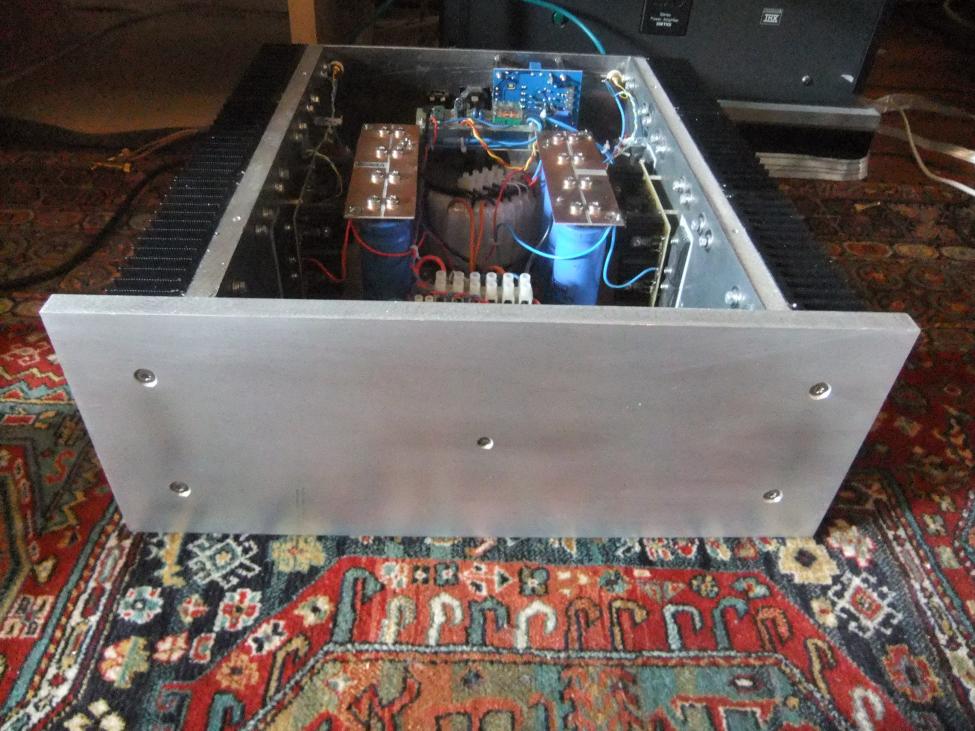

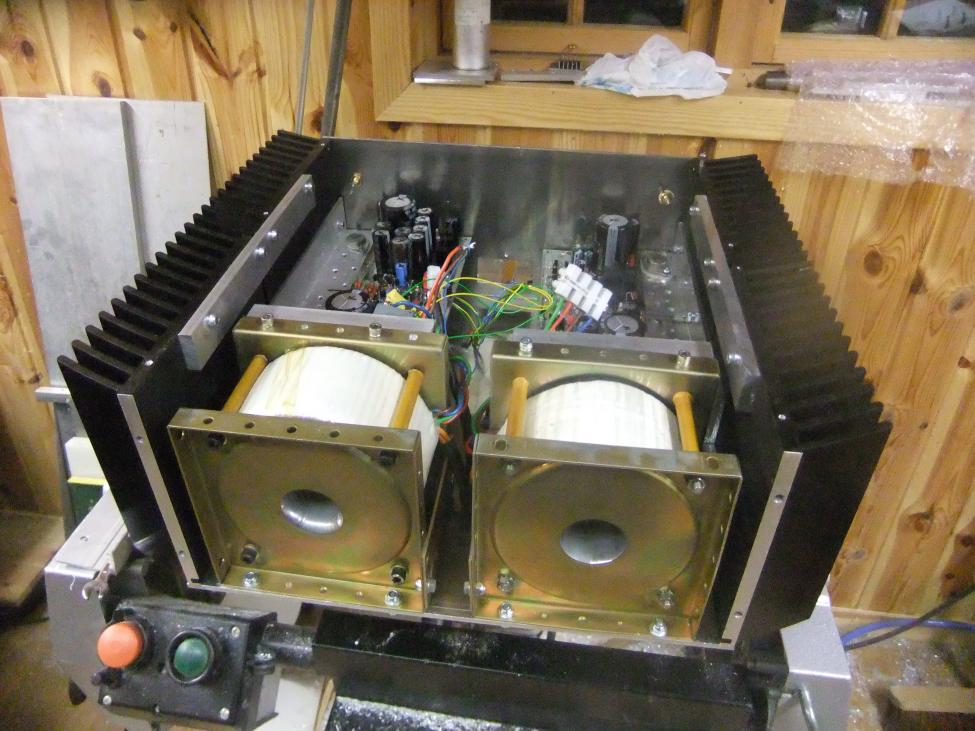

Min siste "kreasjon"

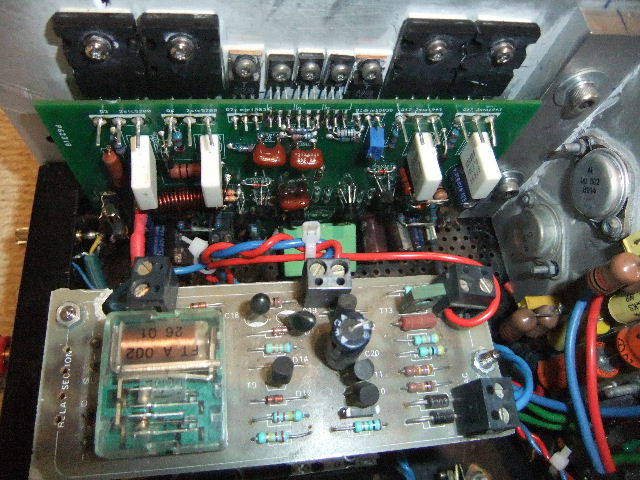

En "spesiell" utgave av Musical Innovation MI 3 II som er satt sammen i samarbeid med Roar Malmin:

Dual mono

Lavere spenning enn den orginale, men med høyere bias gjør det mulig å ta ut noe høyere effekt i ren klasse A.

"Gamle" danske High Fideletys kretsløpt for å forsinke/beskytte høyttalerne.

Jeg har førøvrig "drøssevis" av bilder fra forskjellige byggeprosjekter, noen som er gjennomført i løpet av de to siste år og noen eldre prosjekter som jeg nylig har henet fram igjen fra sin "loftstilværelse", renovert og "pyntet på ". Så lurer jeg på hvor stor er interessen er for at en og samme person kommer "drassende" med mange prosjekter??

Eivind Stillingen



[liliya]

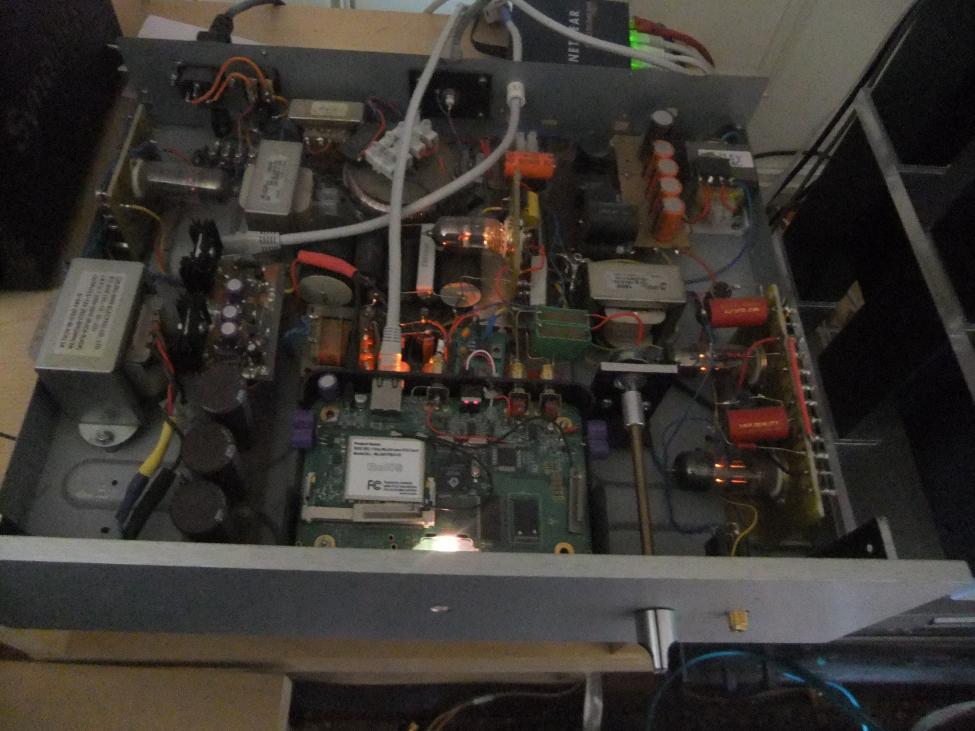

En "sjelden" sak.

Denne tror jeg ikke det finnes så mange selvbygger-eksemplarer av , i alle fall ikke her hjemme i Norge.

Noen som våger seg på å gjette hva det er ??


Eivind Stillingen



[El-retur]

En "spesiell" utgave av Musical Innovation MI 3 II som er satt sammen i samarbeid med Roar Malmin:

Dual mono

Lavere spenning enn den orginale, men med høyere bias gjør det mulig å ta ut noe høyere effekt i ren klasse A.

"Gamle" danske High Fideletys kretsløpt for å forsinke/beskytte høyttalerne.

Jeg har førøvrig "drøssevis" av bilder fra forskjellige byggeprosjekter, noen som er gjennomført i løpet av de to siste år og noen eldre prosjekter som jeg nylig har henet fram igjen fra sin "loftstilværelse", renovert og "pyntet på ". Så lurer jeg på hvor stor er interessen er for at en og samme person kommer "drassende" med mange prosjekter??

Eivind Stillingen

bare til og poste flere bilder



[Cobra2]

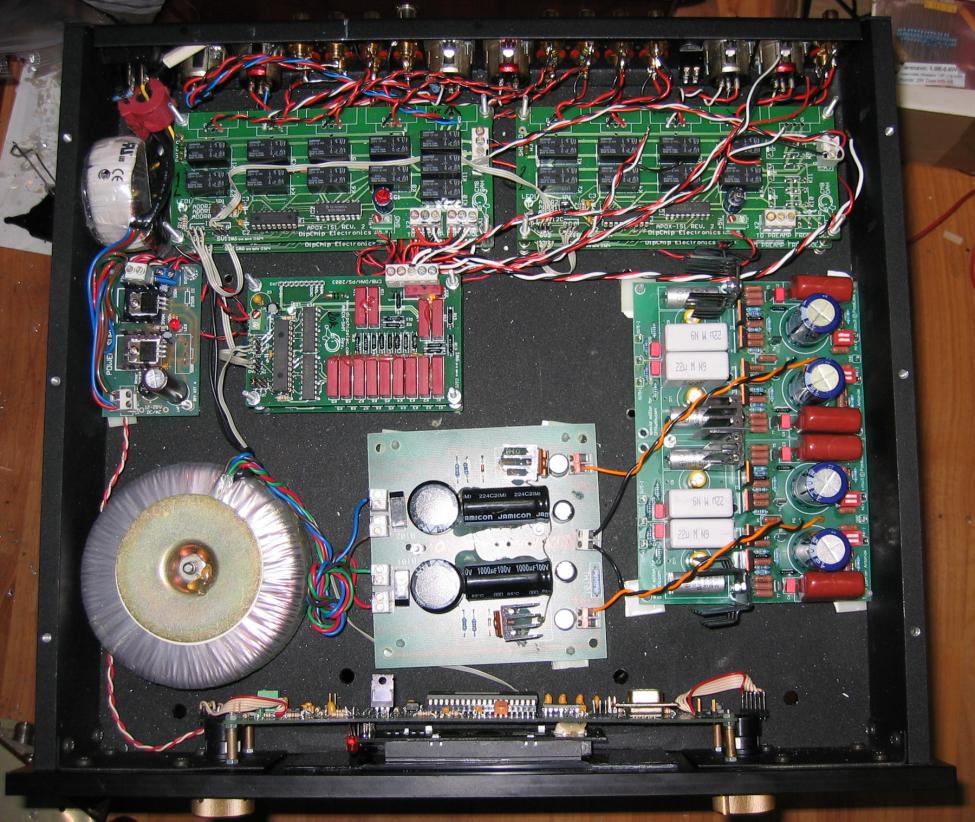

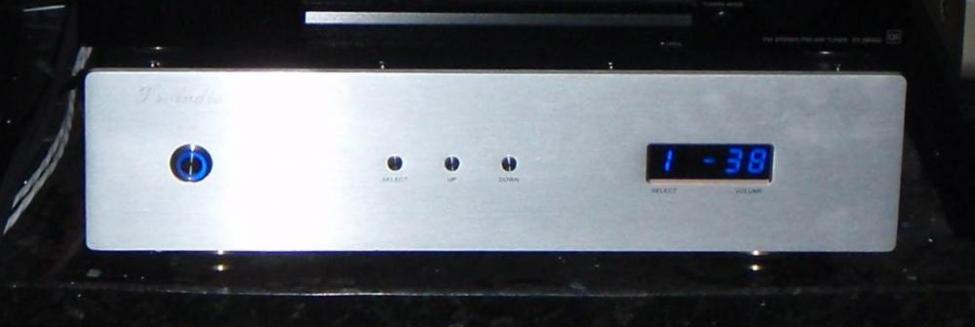

Aleph P1,7 Pre & APOX vol/remote&control (Sidewinder-chassi)



[bambadoo]

Mitt "drivverk" for tiden
Streacom fc5 chassis - intel 3770T cpu - Ekstern PSU, 0 bevegelige deler etc...



[6bm8]

Denne tror jeg ikke det finnes så mange selvbygger-eksemplarer av , i alle fall ikke her hjemme i Norge.

Noen som våger seg på å gjette hva det er ??


Eivind Stillingen

Er det en dac???

Mvh
mj



[liliya]

Nei, men den "mater en DAC.

Eivind Stillingen



[Guit]

Mine Diy høytalere


Diy El34se amp. triodekoblet, ikke bygd av meg.

Hvilken deling er det på disse mellomtone/diskanthornene? Årsaken til at jeg spør, er at jeg ikke har noen erfaring med horn. Har nylig kjøpt 2 par horn som må deles rundt 1200 hz. Må kjøpe lengre horn for og få lavere deling, da basselementene bare så vidt strekker seg opp mot delefrekvensen. mvh Guit



[liliya]

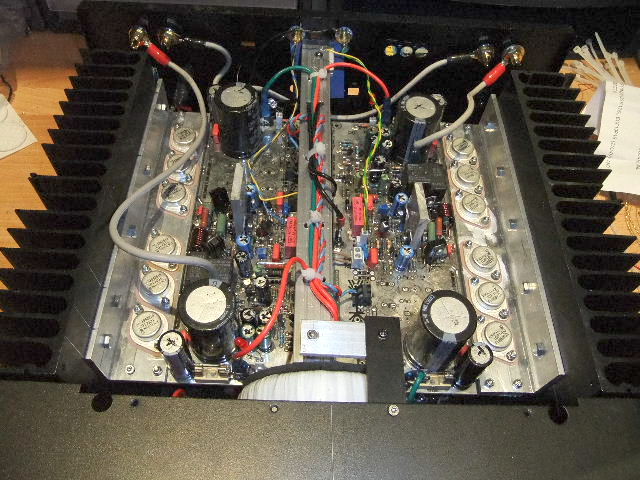

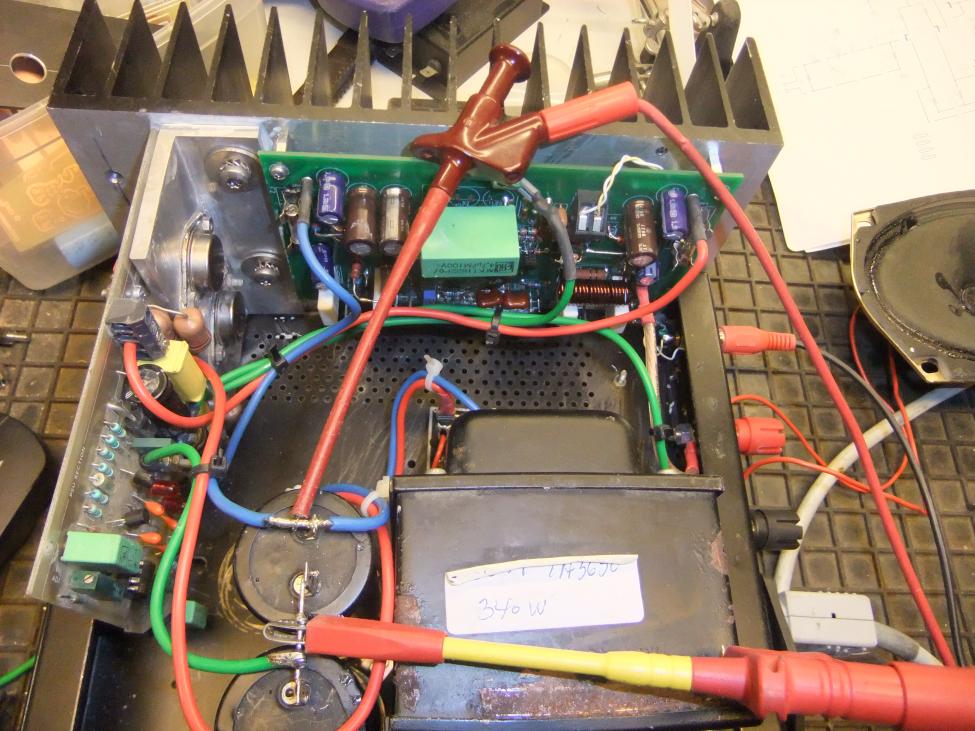

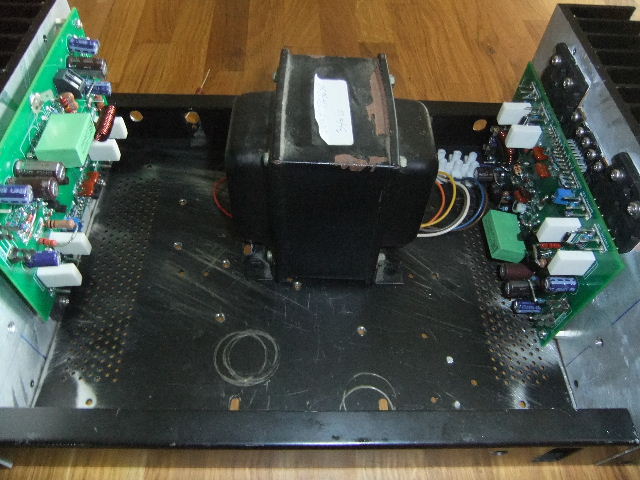

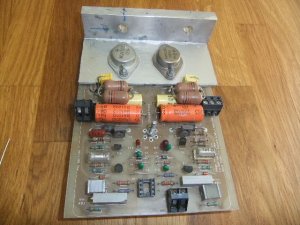

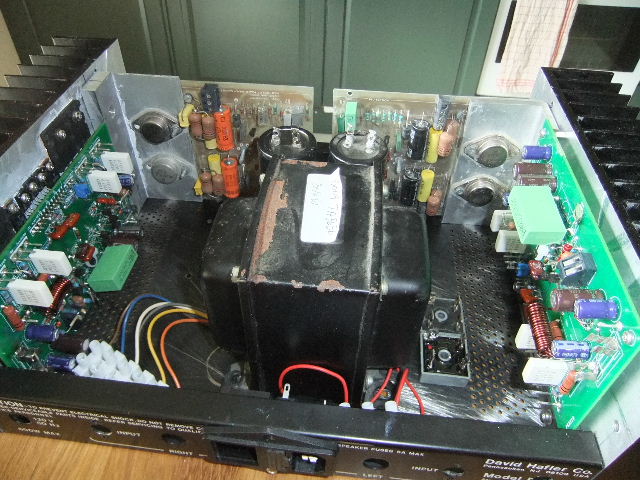

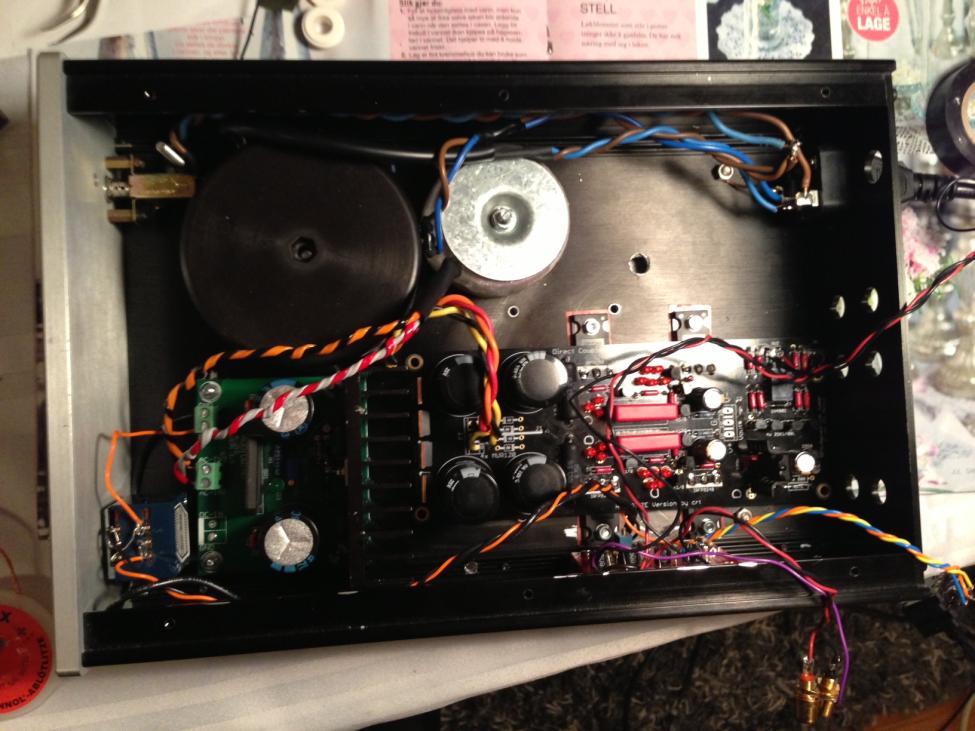

Denne overrasket meg

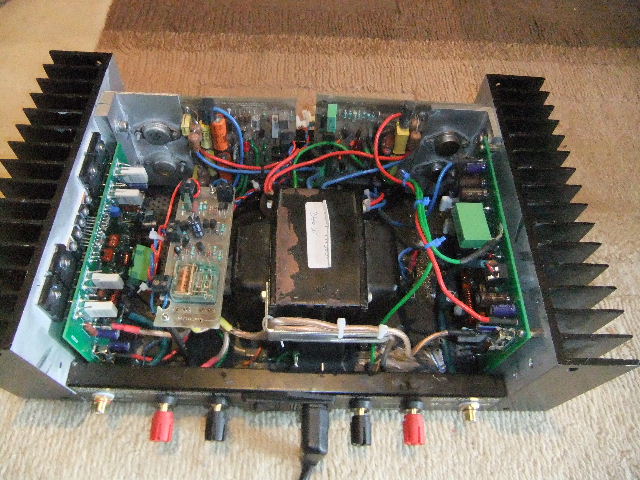

Denne sluttforsterkeren overrasket meg ved å spille utrolig musikalsk i mitt aktive oppsett. Jeg hadde før denne bygget to utgaver av
Goldmund Mimesis 9.2, hvor den ene kjører på noe lavere spenning enn den andre. Den største(med høyest spenning) av de to, tok seg av området 60 -600 Hz, mens den "minste" Goldmund tok seg av resten. Det er "minstemann" av de to som har måttet vike plassen for SYMEF(DIYaudio). Bambadoo har etter hva jeg har forstått gjort de samme gode erfaringene som meg med denne forsterkeren.
Når den har greid å "danke" ut Goldmund så skyldes dette "timing" med resten av anlegget. SYMEF trivdes langt bedre sammen med min Copland 306 enn hva Goldmund gjorde.
I et tradisjonelt oppsett med danske High Fideletys DIY forforsterker(jeg har bilder av den) og to gode høyttalere var det svært vanskelig å skille de to sluttforsterkerne fra hverandre.
Chassiet er gammelt Hafler kabinett. Etterhvert kommer det en ordentlig frontplate. Strømforsyningen er stabilisert (danske High Fidelety)
Eivind Stillingen



[Milenko]

Mine Diy høytalere


Diy El34se amp. triodekoblet, ikke bygd av meg.

Hvilken deling er det på disse mellomtone/diskanthornene? Årsaken til at jeg spør, er at jeg ikke har noen erfaring med horn. Har nylig kjøpt 2 par horn som må deles rundt 1200 hz. Må kjøpe lengre horn for og få lavere deling, da basselementene bare så vidt strekker seg opp mot delefrekvensen. mvh Guit

Jeg deler på 800 Hz, men som du sier, det kommer litt an på hornet og driver. Lette lenge før jeg fant et rimelig horn som gikk ned dit jeg ønsket. Har tenkt å bytte horn til Autotech Jmlc 400 og da vil jeg ha enda bedre "klaring" enn de jeg har nå.



[nysjerrigper]

en 2" driver eller? 800hz er ganske lavt for en 1". bakdelen med større driver er at det kreves alu membran og man ofte får resonansfrekvenser oppover i en 2veis.



[Guit]

en 2" driver eller? 800hz er ganske lavt for en 1". bakdelen med større driver er at det kreves alu membran og man ofte får resonansfrekvenser oppover i en 2veis.

Det er snakk om 1'' drivere fra JBL ja De har alu-drivere. Ser at på hjemmesiden til JBL byggerene at for lav deling for disse hornene/driverne ikke lyder så bra. Og at man får mere fase/etterklang med lengre horn. Mange av disse folka har lagt 60/70 tallet fra seg og ser mere inn i det nye århundre. mvh Guit



[Milenko]

en 2" driver eller? 800hz er ganske lavt for en 1". bakdelen med større driver er at det kreves alu membran og man ofte får resonansfrekvenser oppover i en 2veis.

Bruker en Fostex D1405, 2" titan membran med 1" throat diameter. Er anbefalt delt over 850 Hz, men fungerer greit på de nivåer som kreves på mitt rom.



[liliya]

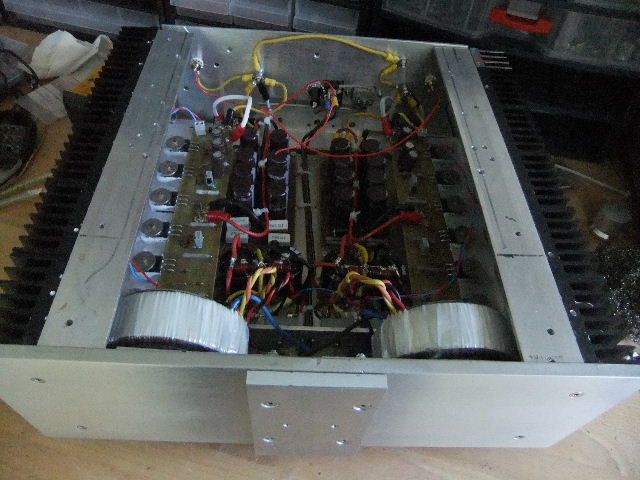

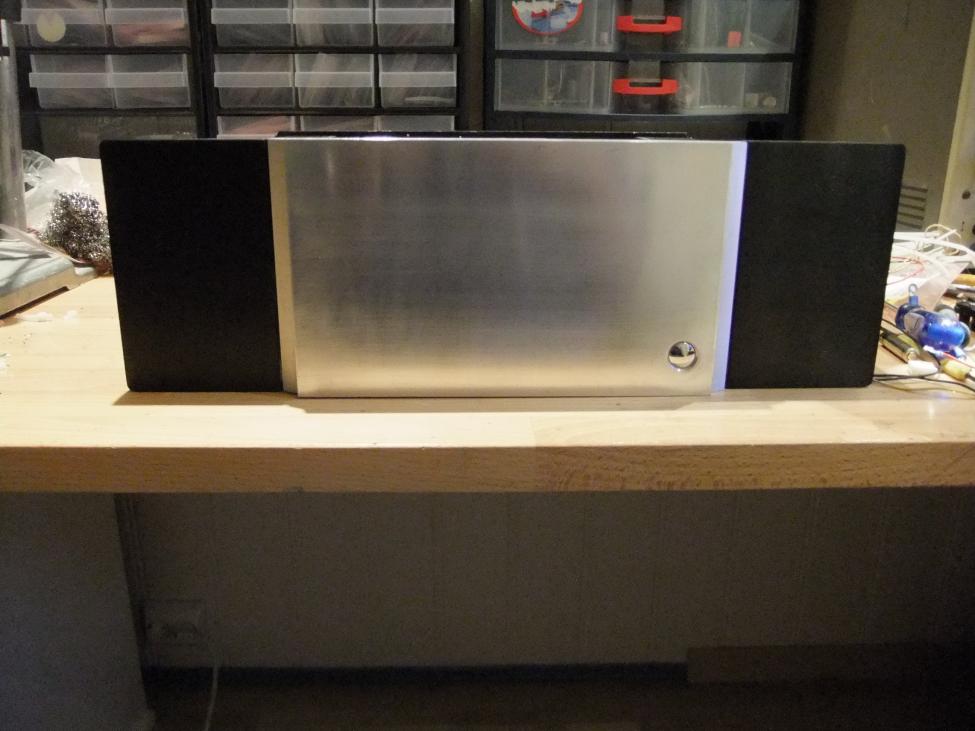

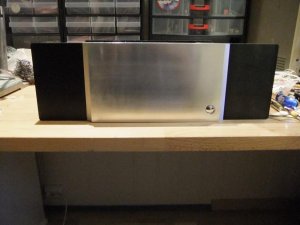

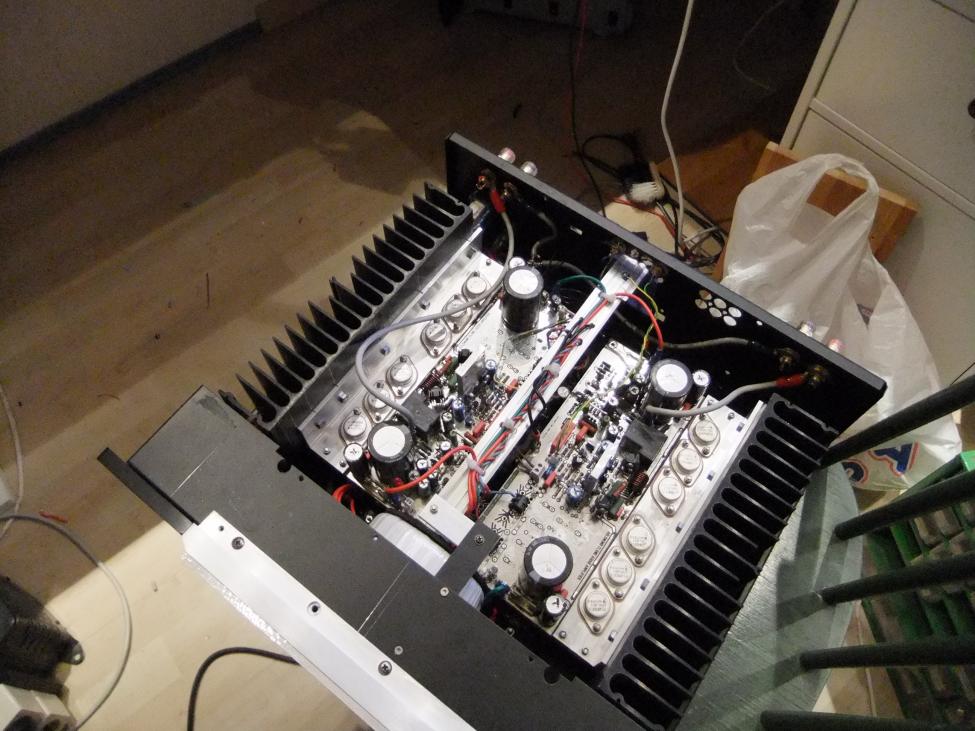

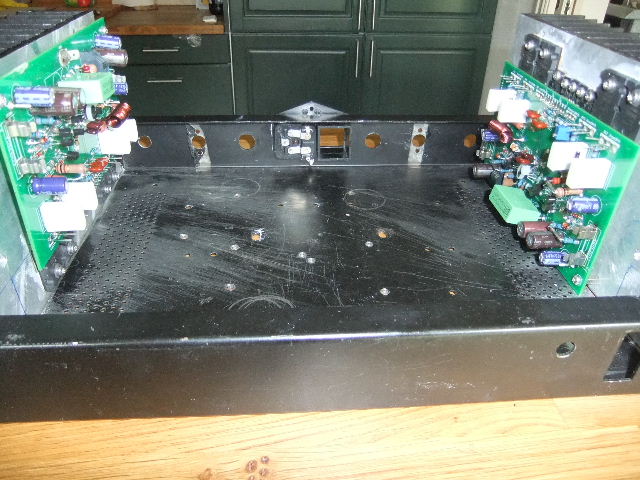

Goldmund Mimesis 9.2 cloner

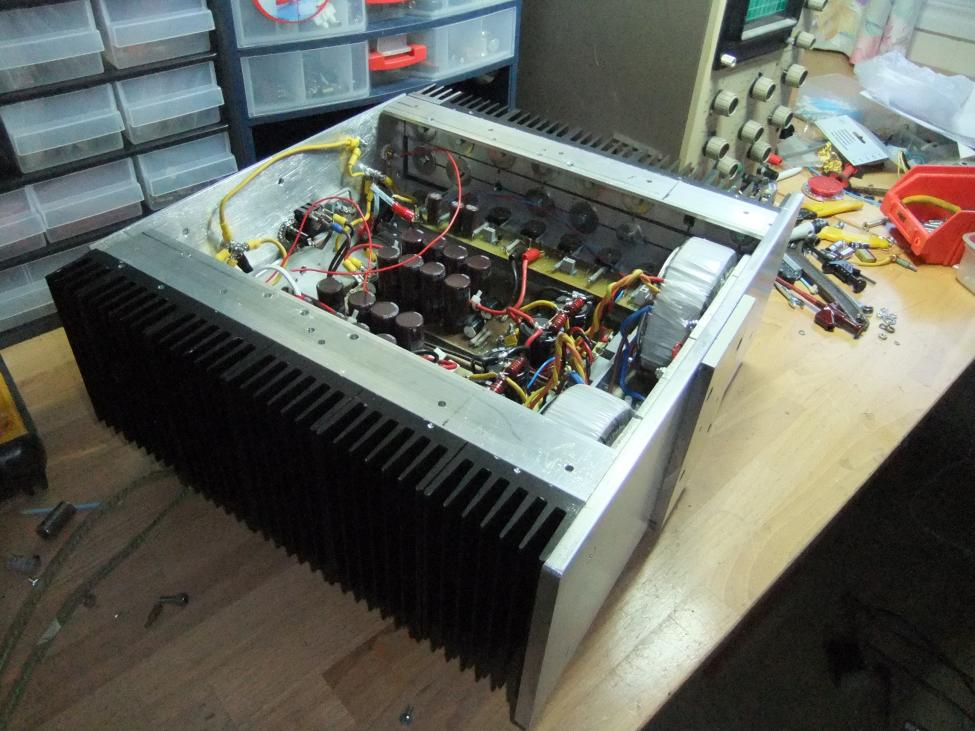

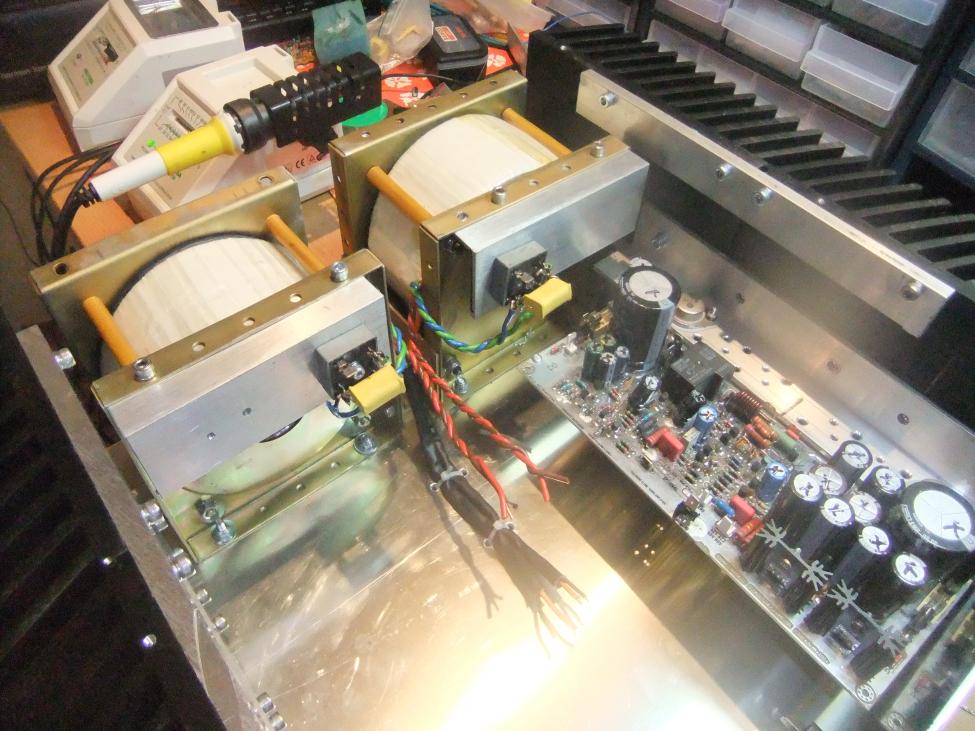

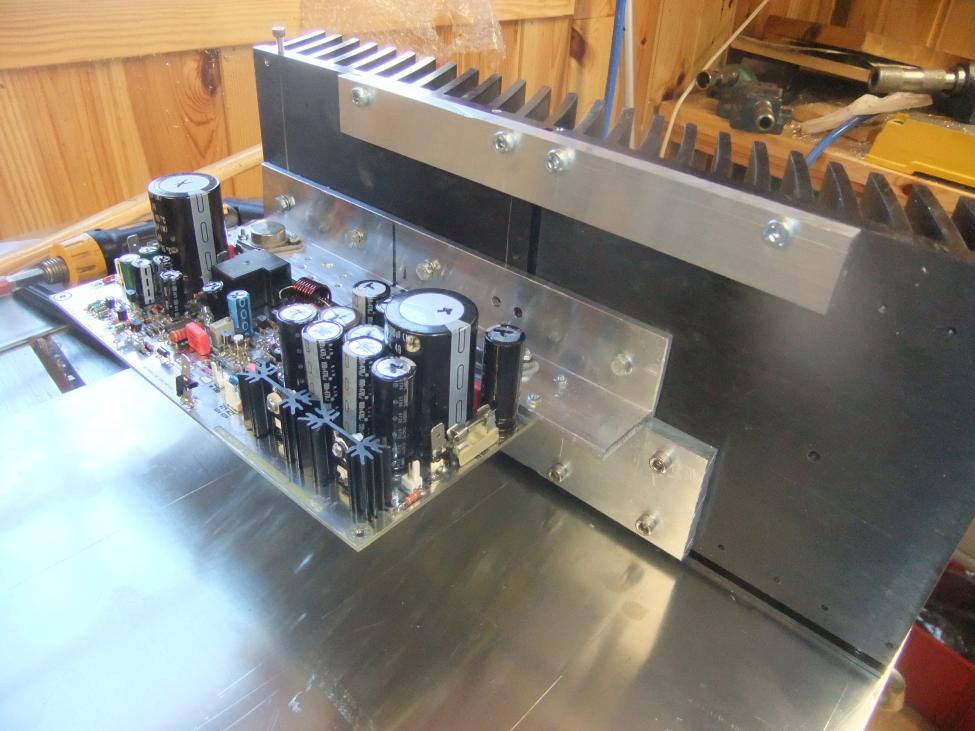

Jeg har bygget to stykker av dette sluttrinnet. De er ikke identiske. Det "største" er dual mono og blir fødet av noe høyere spenning enn den "minste".
Felles for begge er at de begge skiller seg fra den opprinnelige clonen ved å egen stabilisert strømforsyning til VAS trinnet. Tråden på diyAudio hvor clonen ble presentert hadde til tider ganske høy "temperatur", noe man selvfølgelig må regne med når man går ut med utsagn som "verdens beste". Et ganske håpløst begrep, men at dette sluttrinnet holder meget høy kvalitet, er det ikke tvil om.

Eivind Stillingen



[bambadoo]

Ja var med opprinnelig i den tråden men hoppet av kan man si. Angret egentlig ikke på det. Men er sikker på at forsterkeren spiller supert.



[liliya]

Goldmund Mimesis 9.2 cloner

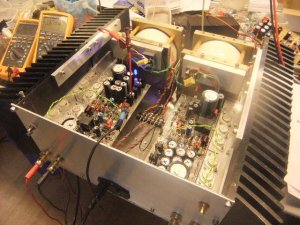

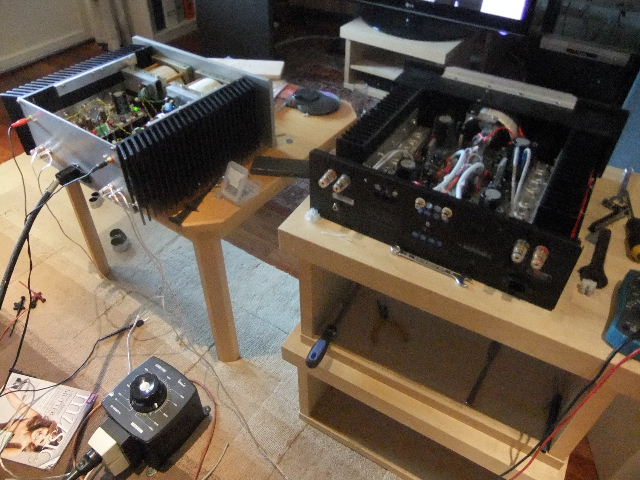

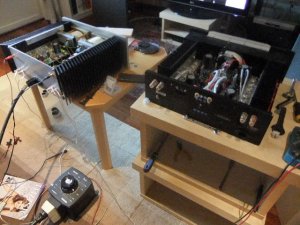

Bilder av "minstemann" og av begge to under måling/test

Eivind Stillingen



[liliya]

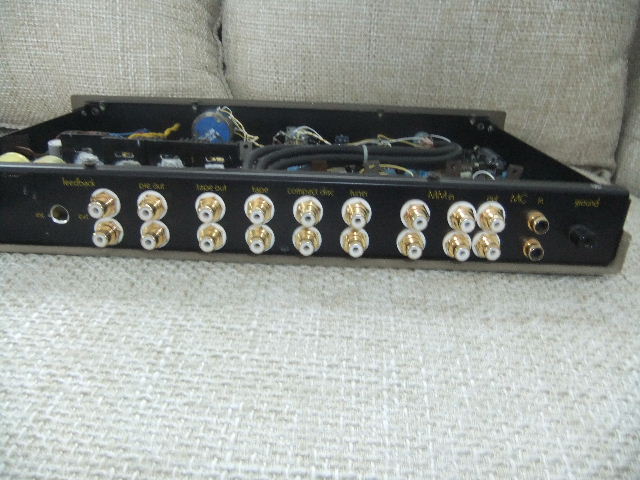

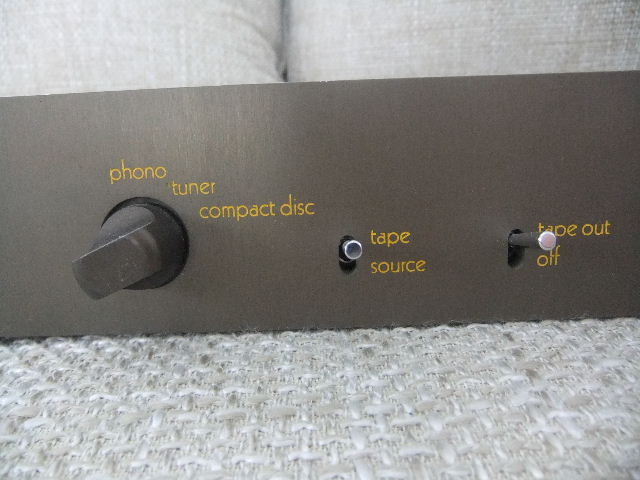

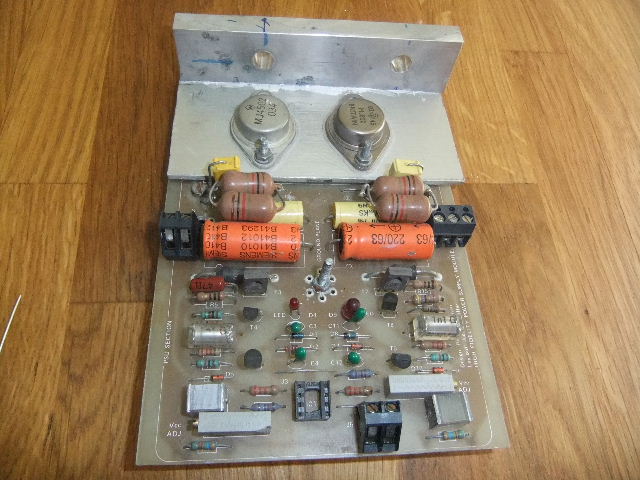

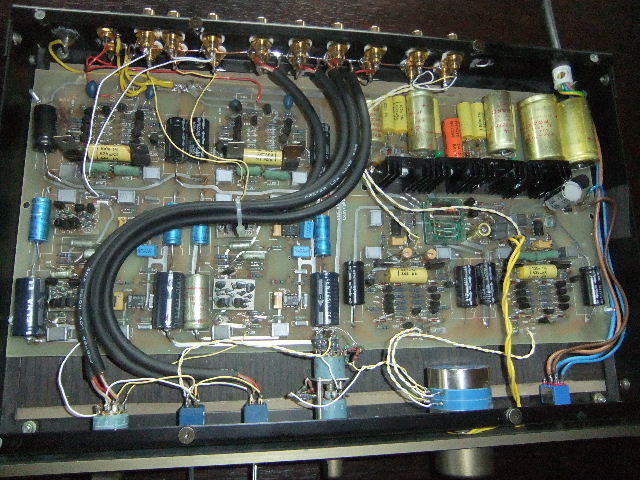

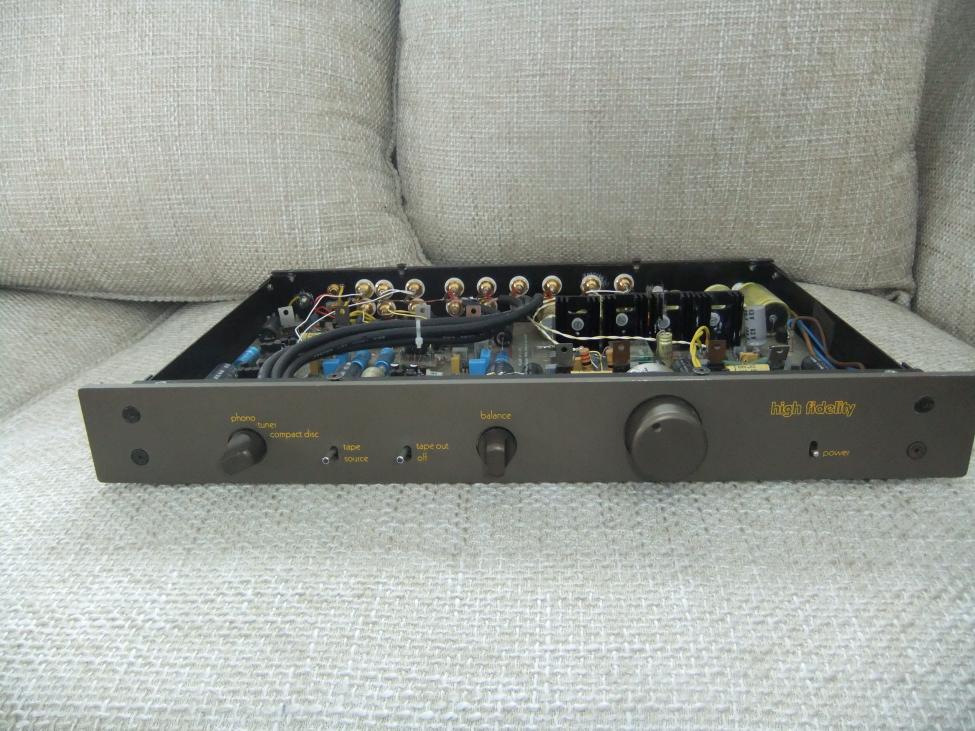

En "perle" fra "gamle" High Fidelety

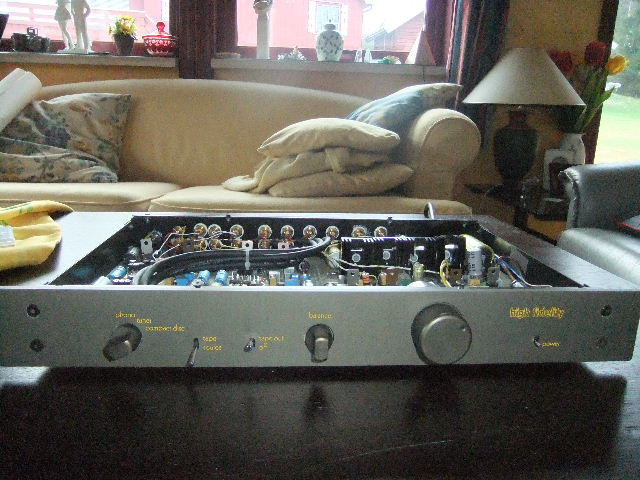

Fikk lyst til å legge inn bilder denne "perlen" av en forforsterker som ble brakt i danske High Fideletys "storhetstid". Hadde det ikke vært for at jeg i dag kjører med et aktivt oppsett, ville denne forforsterkeren fortsatt vært å finne i mitt oppsett. Den holder forsatt høy kvalitet.

Eivind Stillingen



[liliya]

Nelson Pass har også vært innom hos meg. Denne F4 er ikke lenger i mitt eie, men et medlem på sentralen har forhåpentligvis fortsatt glede av denne fine 20 W klasse A forsterkeren

Eivind Stillingen



[El-retur]

noen flere? diy ting?



[Leikis Lyd]

Holton NXV-500 stereo amp.



[6bm8]

Her i huset er det lyd i alle rom.


Kasser av bambus


1mm asfaltplate og TB 2"


Stolt eier "Smurfen"


mvh
Morten



[liliya]

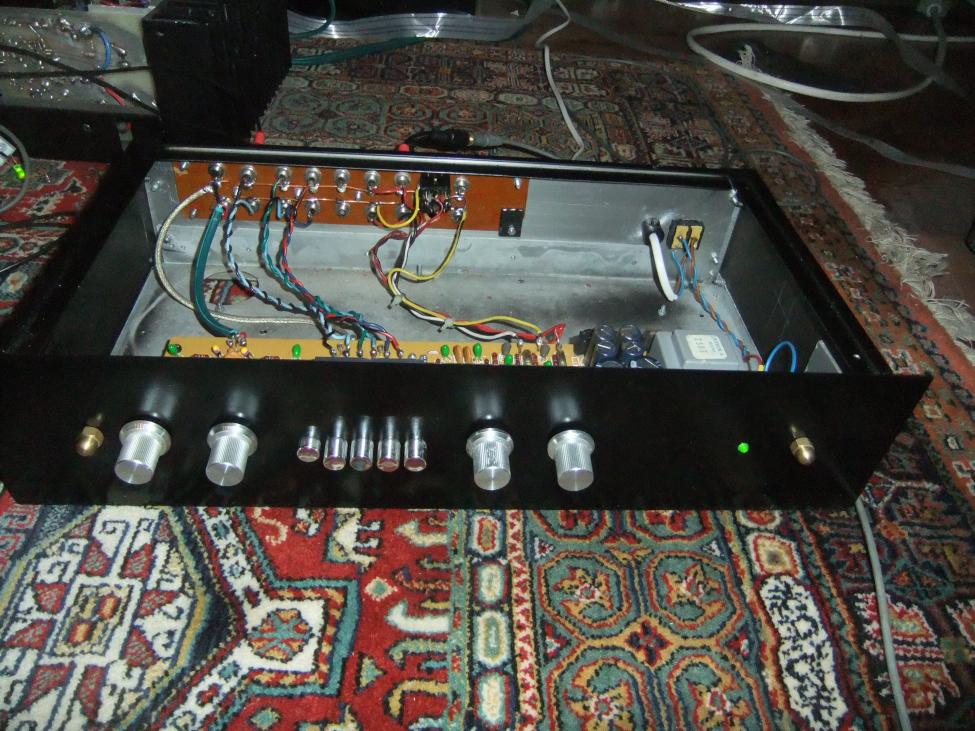

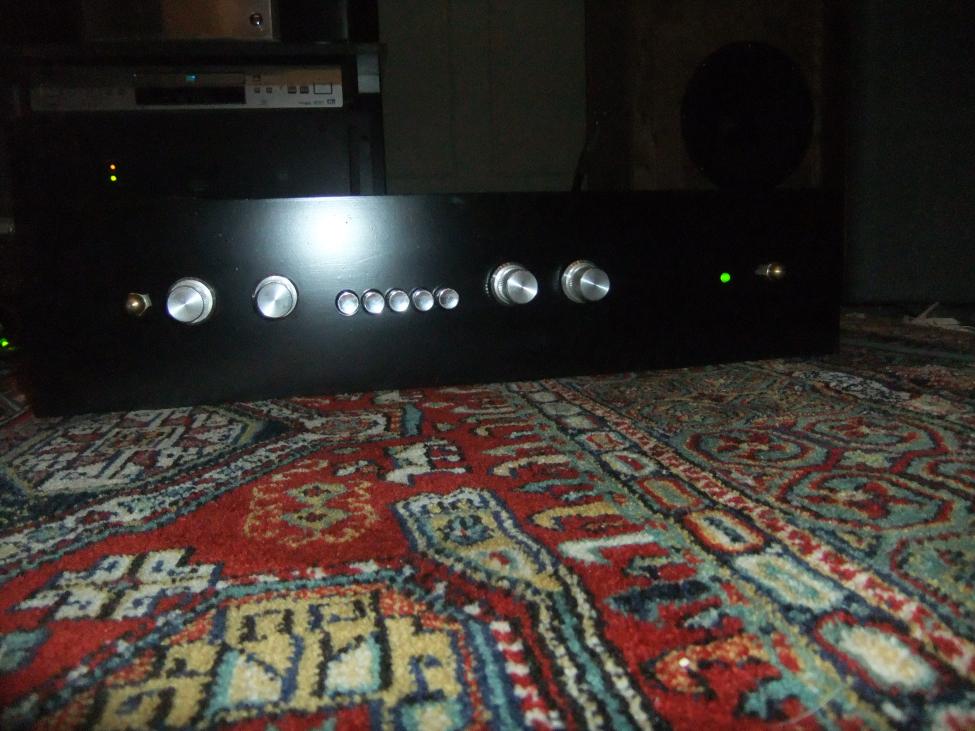

En "renovert" syttitalls-klassiker

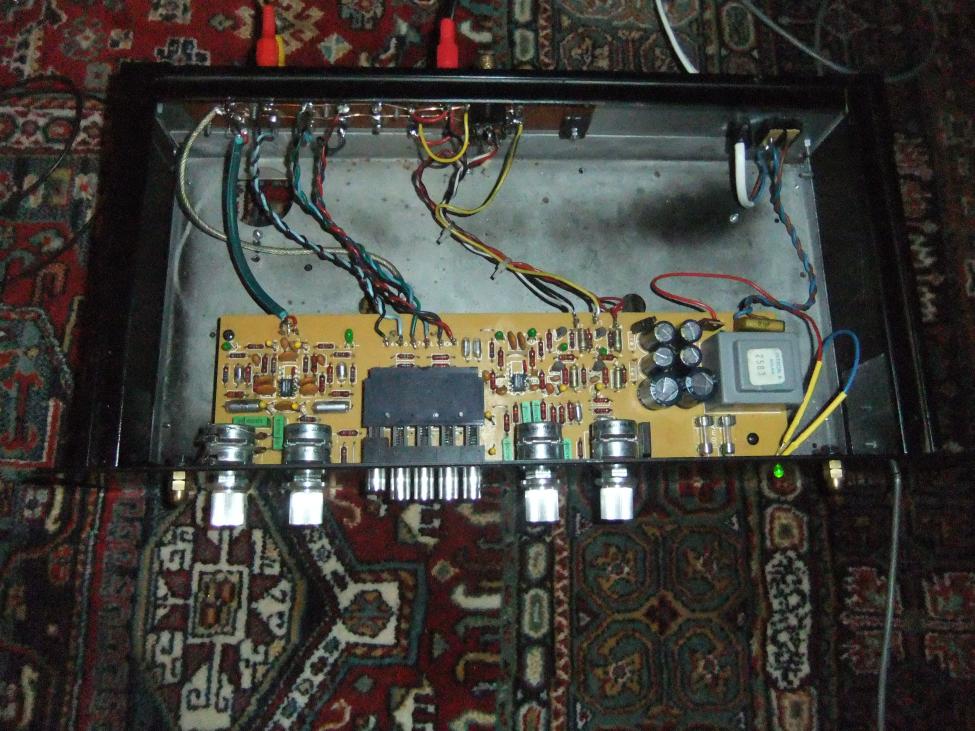

Sentec SE 77 forforsterker

La dette inn på vintagetråden i mars, men tillater meg å kopiere den over på DIY siden.

Regner med at det er flere ev leserne på vintage-tråden som kjenner denne svenske klassikeren, Sentec SE 77,

fra syttitallet.Særlig de av dere som er (var) ivrige DIYere. Dette var mitt andre selvbygg. Skjønt selvbygg er vel å ta litt hardt i, da jeg valgte ferdig montert print.
Som flere av mine mange selvbygg, endte denne som så mange andre på loftet. Den gang hadde jeg kanskje en noe ukritisk tro på at nye ting var bedre. Forforsterkeren ble forøvrig beskrevet og testet i ærverdige Radio och Televisjon med fint resultat. Artikkelen har jeg gjemt på.
I forbindelse med at jeg har bestemt meg for å rydde opp i ” lageret” mitt av selvbygg, har jeg børstet støvet av denne, selfølgelig ikke uten å gjøre noen oppdateringer:
1. Alle lytter i strømforsyningen skiftet.
2. Strømforsyningen ytterligere forbedret med faste spenningsregulatorer.
3. Alle tantaler/elektrolytter parallelkoplet med bedre kondesatorer.
4. Begge ICer (TDA231) byttet ut med OPA 2134.

Jeg har lytter på reultatet via AKG K701 og K530: Oppløst og fint både i diskant og bass. Litt morsomt er det at det er mulig via bass og diskant kontrollene å endre litt på lydbildet etter egen smak. Tonekontroller har jo i mange år vært ”bannlyst” i Hi-Fi kretser.
Forforsterken vil ikke få noen plass i mitt nåværende anlegg. Jeg har ganske enkelt ikke bruk for den (vil legge den ut for salg her på HIFI-sentralen ved et høve).

Eivind Stillingen
​

Vedlagte bilder

​



[liliya]

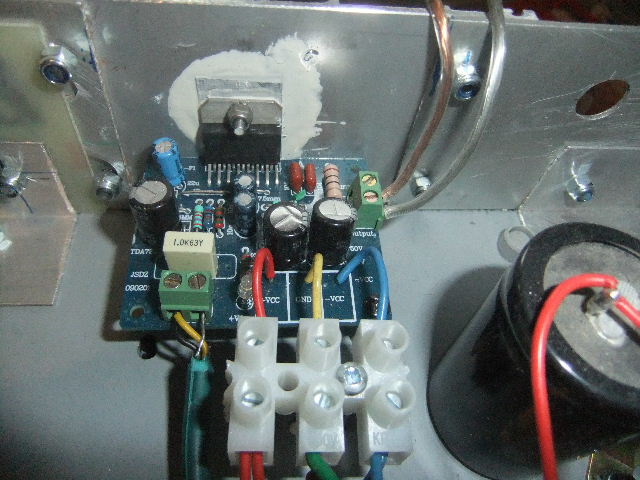

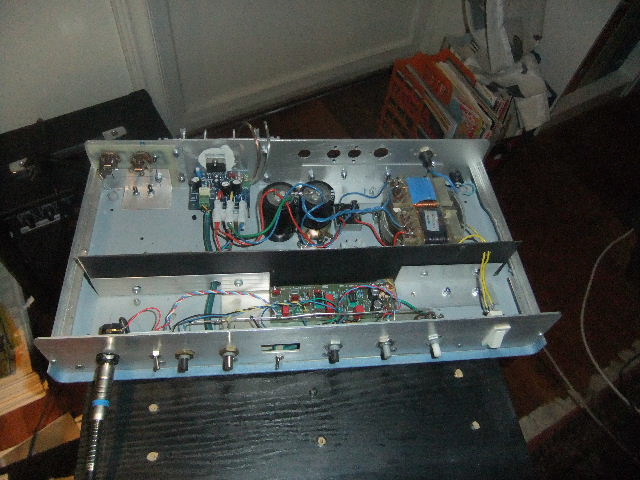

Bassgitarforsterker

Håper det er flere som kikker på denne tråden enn de som er bidragsytere. Jeg fortsetter til noen sier fra at de er lei av mine bidrag.

Her kommer det en bassgitarforsterker som både jeg og Kristine på 10 år koser oss med.

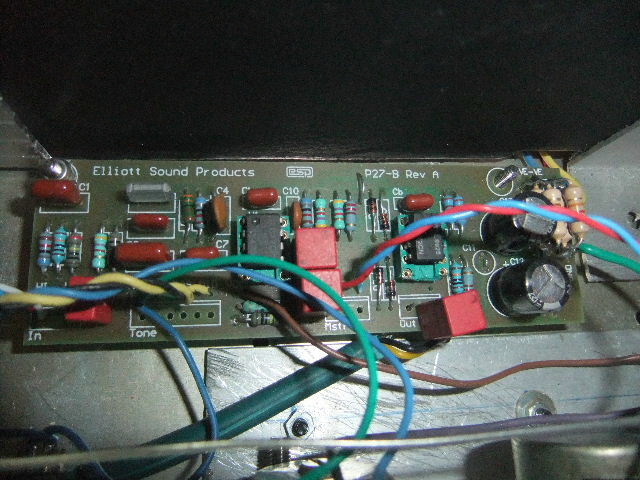

Forforsterkeren: Rod Elliot

Utgangsforsterken: TDA 7295(En smart,lettbygd og vellydende forsterker, har 20 stk. + viste print liggende).

Eivind Stillingen



[liliya]

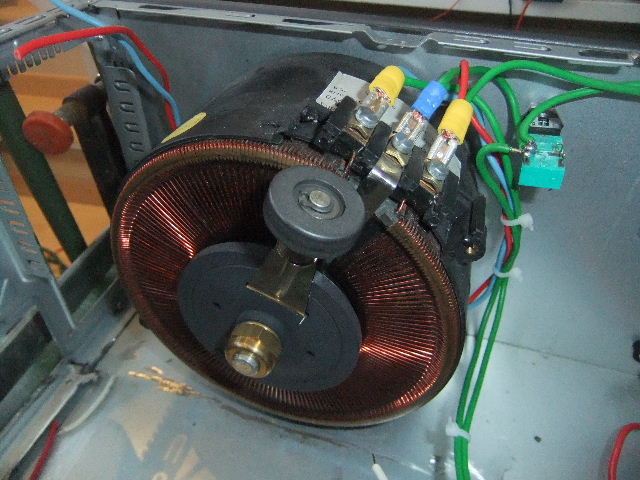

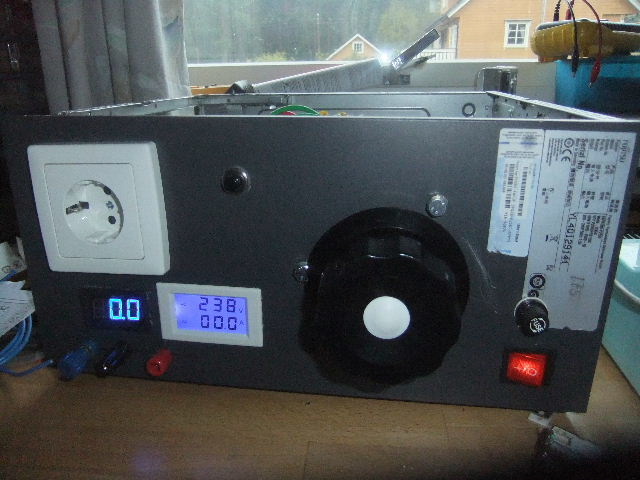

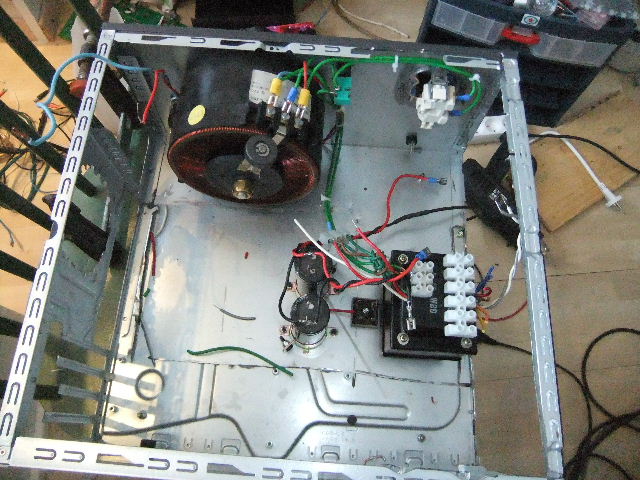

Et "must" for alle DIYere

En variotrafo er noe av det smarteste jeg har investert i.
Med en enkel omskifter kan jeg veksle mellom å ta ut:
1. AC spenninger opp til hva som befinner seg på nettet.
2. DC spenninger fra 0 til +/- 2x45 V

Med omskifteren kobler jeg inn en trafo med ensretter og to lytter og kan dermed hente ut nevnte spenninger som dekker de fleste behov.

Med litt billig "Kinamekk" kan jeg digitalt lese av AC spenning og strøm + en av DC spenningene (den andre er da ganske lik)

Eivind Stillingen



[bambadoo]

Har et par tda7294 print liggende men har aldri koblet dem opp.... De er integrert med likeretting etc. så kun trafo som skal til.



[liliya]

Bambado

Hele serien TDA 72xx har noen fine kvaliteter, spesielt dersom du endrer enkelte av de foreslåtte komponentene fra produsenten(!!!). På diyAudio er det en meget interessant tråd hvor du kan finne forslagene til forbedringer.

Eivind Stillingen



[slarssen]

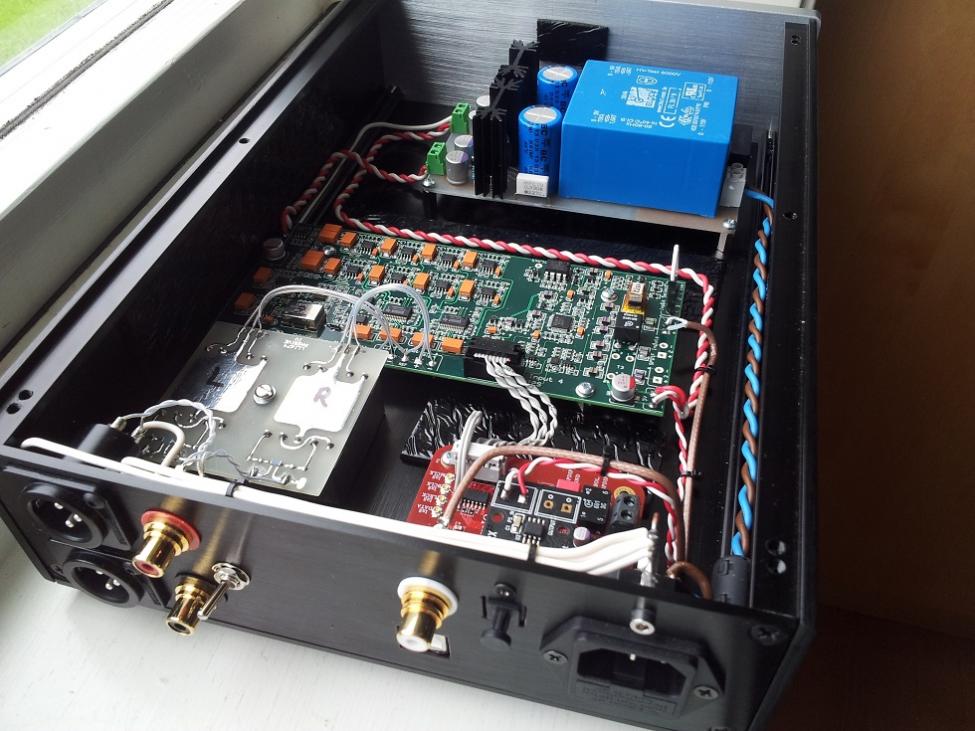

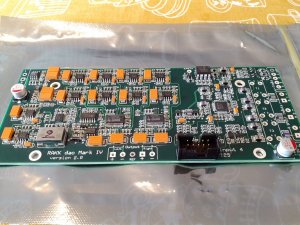

RAKK Dac MKIV

Har ett par bilder av ett kjapt lite prosjekt for min nye DAC: RAKK Dac MKIV.

RAKK dac har strømutganger på analogsiden, rett ut fra to PCM1794A som kjører i mono-mode for hver kanal. Her benytter jeg passiv omforming til spenning ved hjelp av ett par Lundahl LL1674 trafoer, som deretter går rett ut.

På inngangsiden har jeg asynkron USB via WaveIO fra Luckit. Fra denne får jeg isolert I2S til RAKK dac.

Vider har jeg SPDIF og Toslink også, direkte inn på dac kortet.

Lyden er jeg meget fornøyd med. Helt klart den beste digital løsningen jeg har hatt så langt.

- Slarssen



[liliya]

Slarrsen
Ryddig. Flott jobb.

E. Stillingen



[El-retur]

mye flinke folk i norges land



[El-retur]

ebay l10



[El-retur]

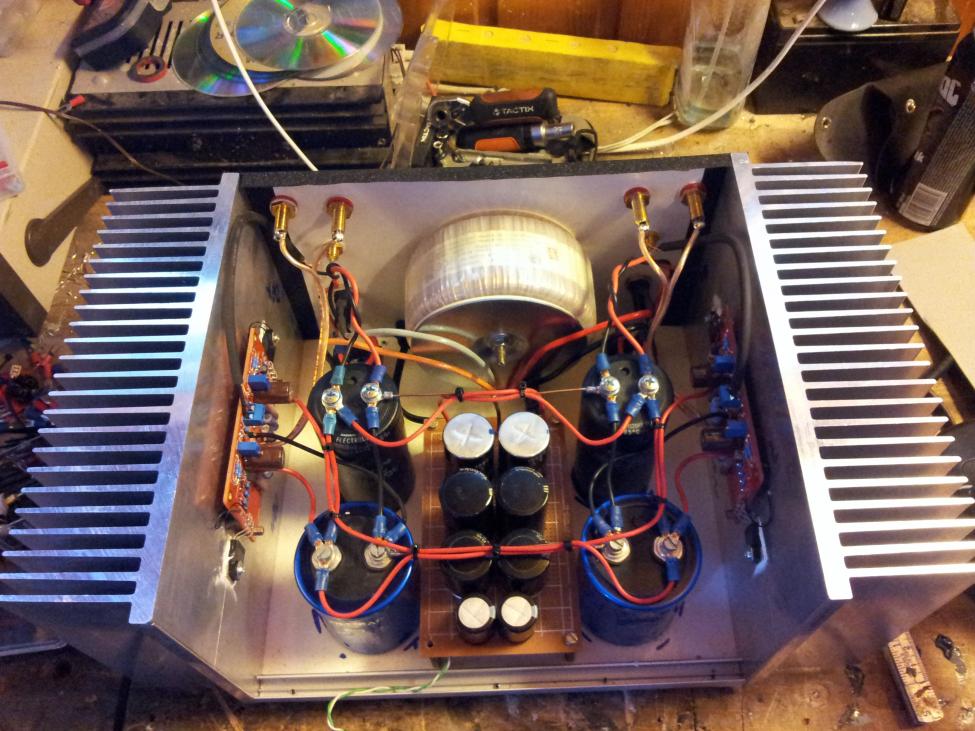

f5



[Brianh]

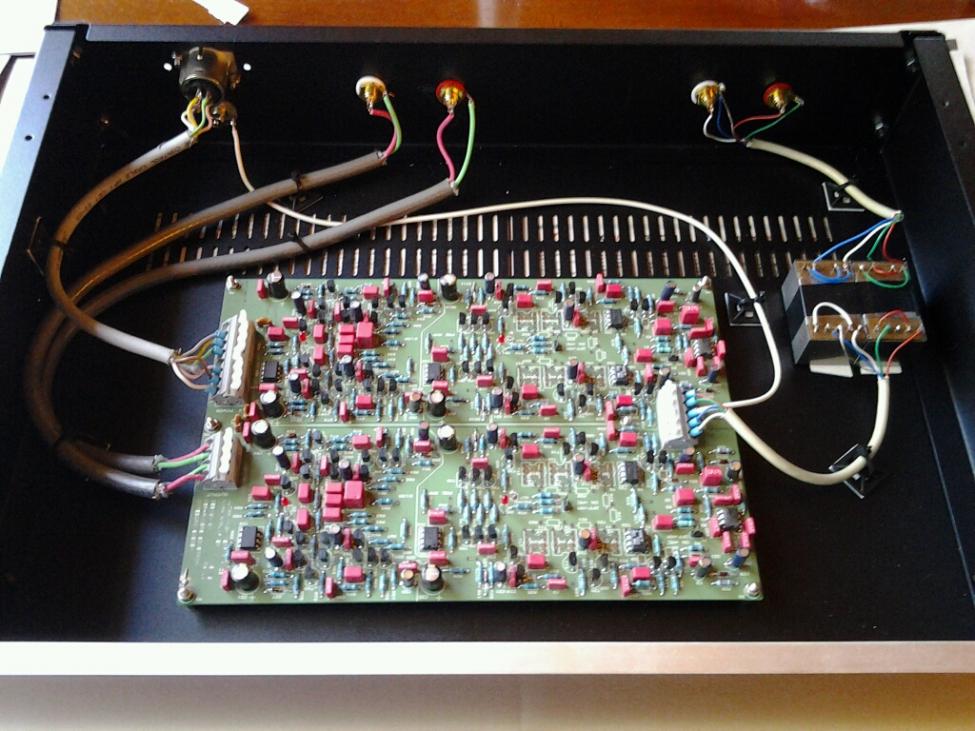

Sjøstrøm "The extreme riaa" med Lundahl step up trafoer

Sjøstrøm dual mono power til Riaa



[El-retur]

noen må jo ha noe mere å bidra med,kjekt å ha en inspirasjons tråd.



[El-retur]

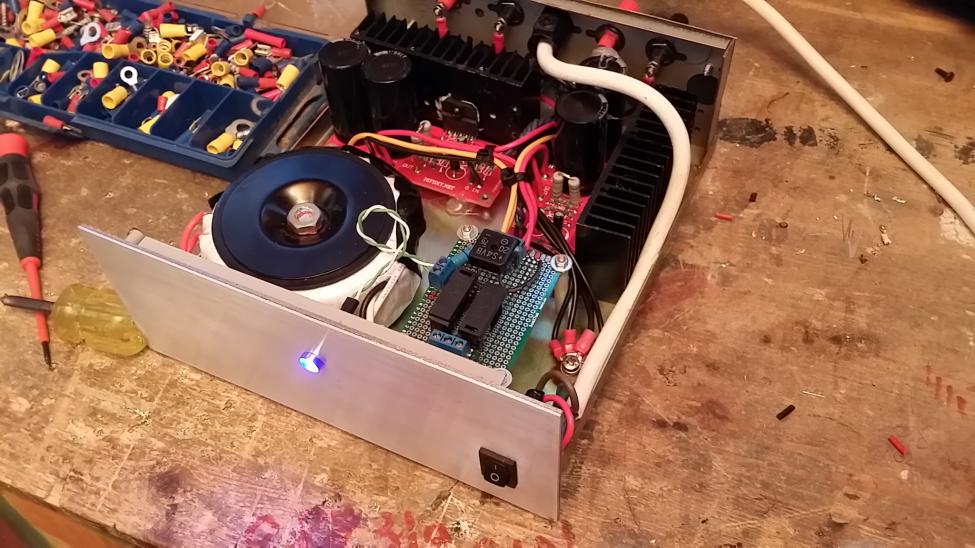

lagde denne lm3886tf i ferien,måtte legge om kablene litt pga oscillering.
målte denne til 42w 8ohm 60w 4ohm uten klipping.



[El-retur]

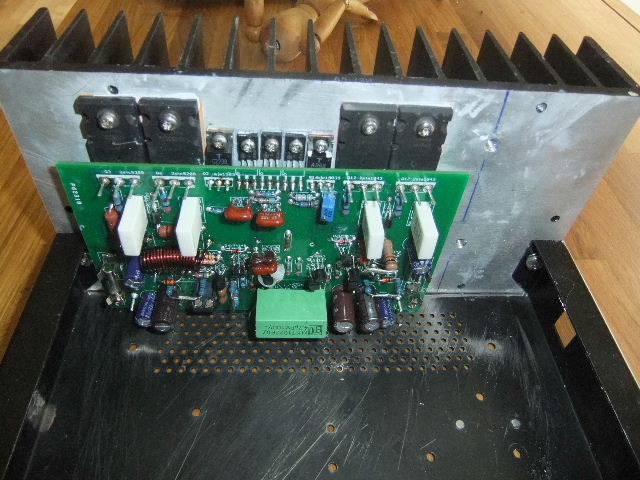

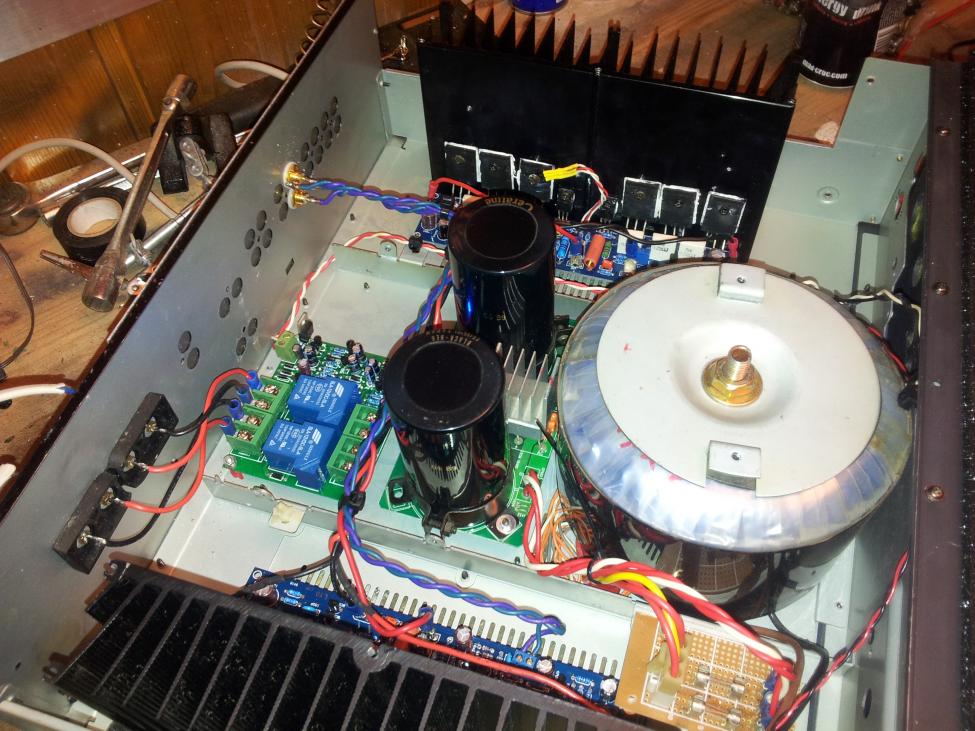

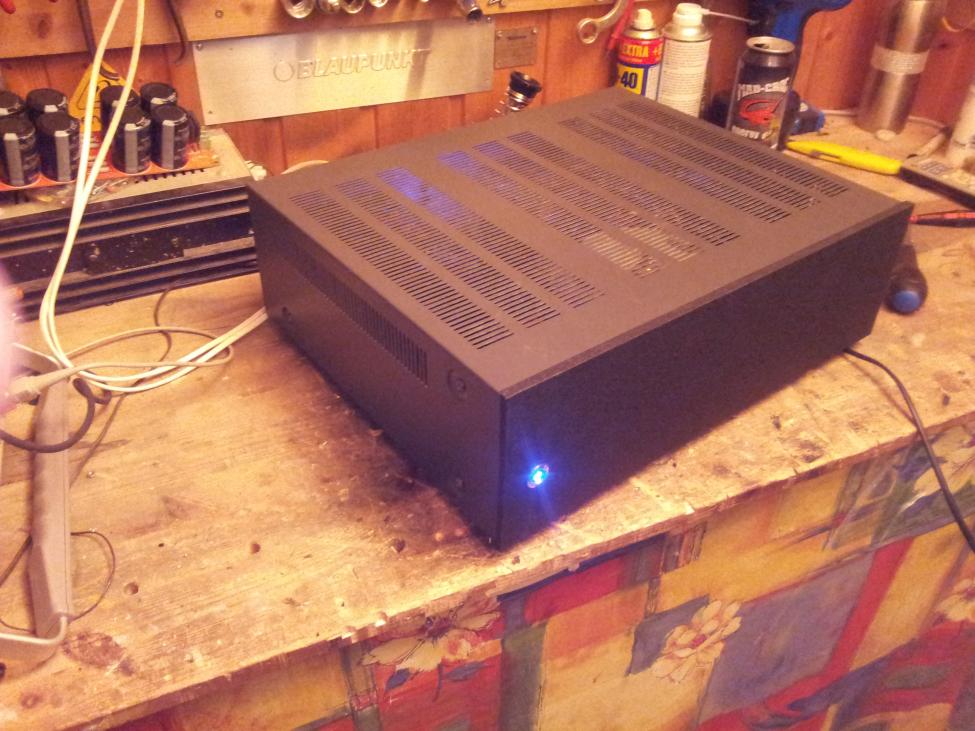

lagde denne for en tid tilbake, ljm l10 .
utgangs transistorene ble byttet til orginale thoshiba transistorer og de små transistorene ble byttet ut med thosiba 649 og 669 mener eg og huske.
bra med krefter og bra lyd.



[LMC]

veldig kult Variac bygg
hvor fikk du kjøpt den displayen?
smart ide med DC utgang via velger
mvh
Leif

En variotrafo er noe av det smarteste jeg har investert i.
Med en enkel omskifter kan jeg veksle mellom å ta ut:
1. AC spenninger opp til hva som befinner seg på nettet.
2. DC spenninger fra 0 til +/- 2x45 V

Med omskifteren kobler jeg inn en trafo med ensretter og to lytter og kan dermed hente ut nevnte spenninger som dekker de fleste behov.

Med litt billig "Kinamekk" kan jeg digitalt lese av AC spenning og strøm + en av DC spenningene (den andre er da ganske lik)

Eivind Stillingen



[play-boy]

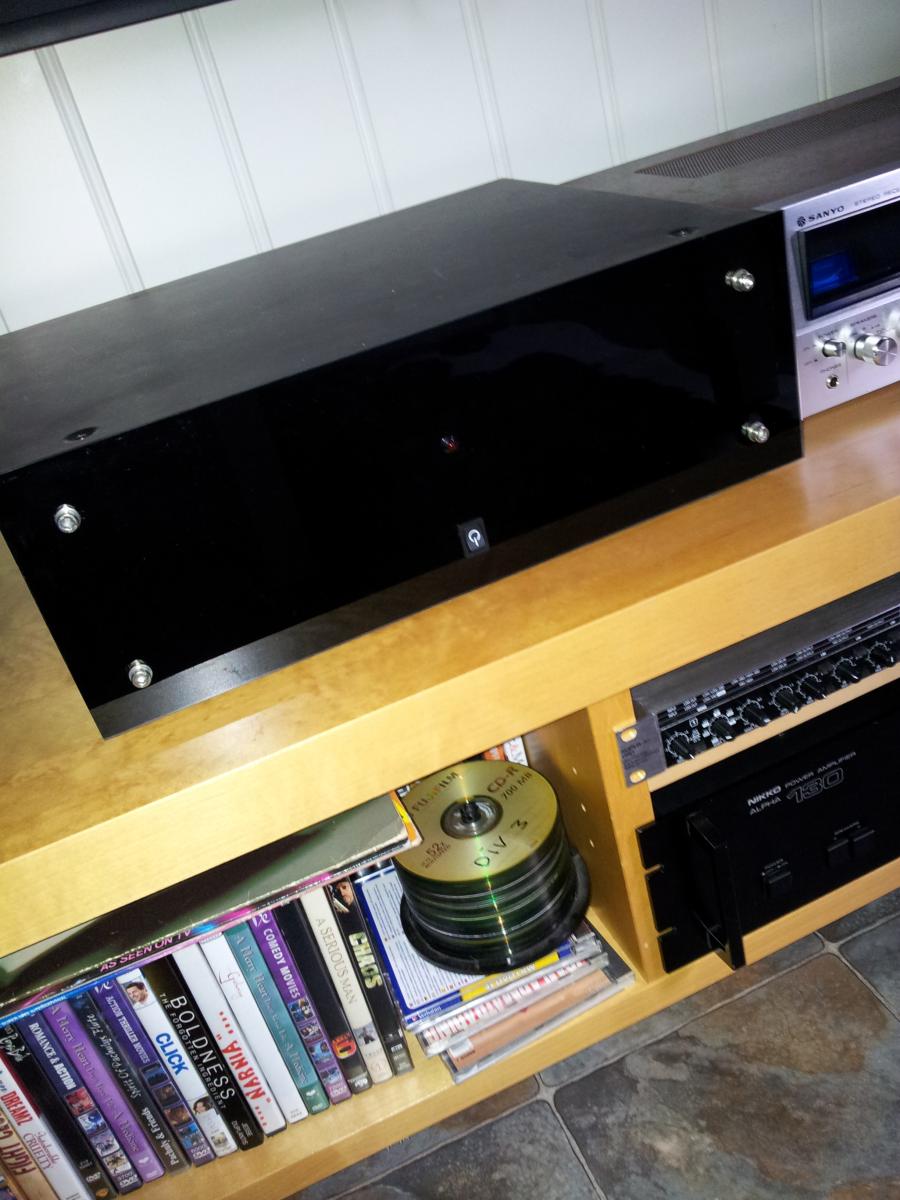

Vis vedlegget 204562 ebay l10

den var fin
