Volum, Radionette Kurér 720C

[NewAcousticDimension]

Hei! Jeg fikser litt på en Kurér for en venn, men sliter med å finne ut av et problem med volumjusteringen. Volumet lar seg ikke justere helt ned, dvs at det er god lyd i høyttaleren selv om potmeter er vridd helt ned.

Om jeg kortslutter wiper og negativ side på potmeter forsvinner lyden. Begge potmetre for volum og tone er 10kohm, men har forskjellig typebetegnelse, A for volum og D for tone. Måler ca 500ohm mellom wiper og ytterpoler ved endestopp på begge sider på volum-pot, men måler 0 ohm på tone-pot ved endestopp. Noen som vet om dette er riktig?

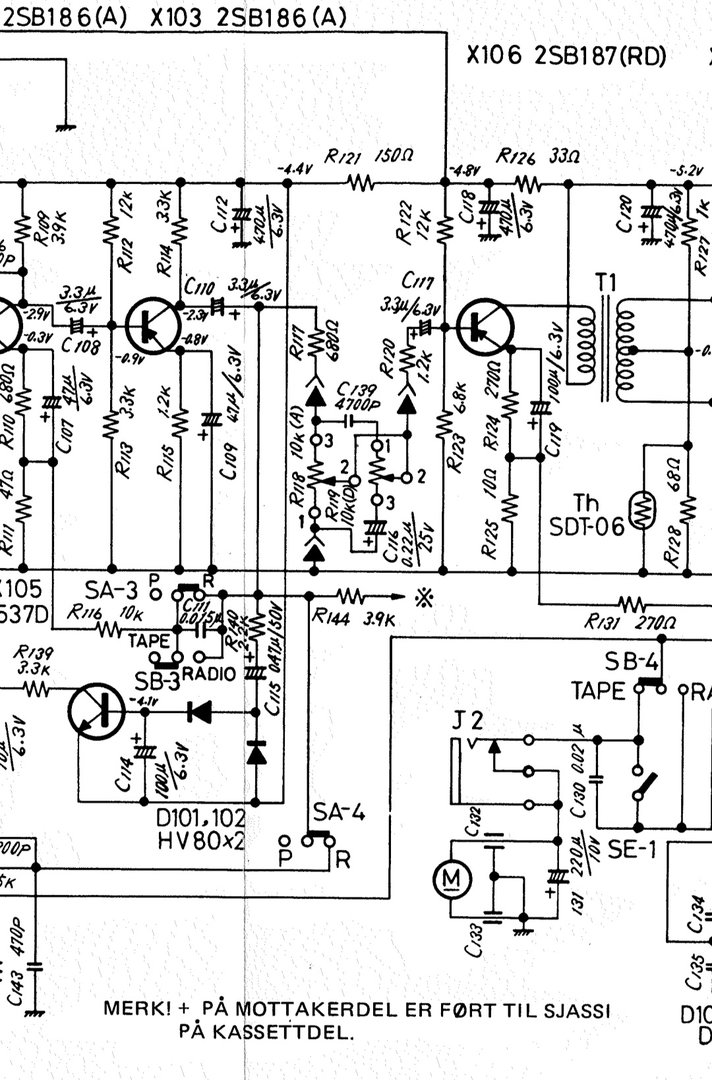

Fant skjema for 700C på NRHF sine sider den ser temmelig lik ut som 720C jeg holder på med. Tok et utdrag fra denne, og potmetre for volum og tone sees midt i bildet R118 er volum og R119 er tone.



[geirendre]

Det er forskjell på potmeter for volum og Tone ja. De for volum er logaritmiske mens de for tone kontroll er lineære.
Ideelt så skal det være 0 ohm mellom viper og ytterkant når du har den i ytre stilling, men ofte er det ikke det pga dårlig kontakt.
Du kan prøve med rensespray og se om du får redusert motstanden. Alternativene er da enten å åpne og rense det (om mulig), eller å bytte med et annet om du greier å finne noe som passer.



[NewAcousticDimension]

Takk for svar jeg har renset begge potmetre med rensespray. Har også åpnet potmeter for volum, og kunne måle de samme 500 ohm mellom der hvor viper slutter på glidebanen og fram til kontaktpunktet for ytre tilkobling. Dette gjelder begge sider. Kan det ha skjedd noe med motstandsmaterialet? Er ikke så erfaren på reparasjon av elektronikk, så jeg har aldri renset et potmeter mer enn å bruke rensespray



[mvno_subscriber]

Hvis jeg skjønner riktig, og den måler 500ohm mellom midt og endepoler uansett, så er det ikke rart volumjustering ikke fungerer - den skulle jo ha målt mellom 0 og 10kohm, avhengig av hvor mye du skrudde opp/ned.



[mvno_subscriber]

I et 10 kohm potmeter skal du alltid kunne måle 10kohm fra ende til ende.

Så har du en knott du skrur på, som flytter denne "wiperen" fra den ene enden til den andre. Så når den viser 0 ohm fra midten til en ene enden, skal den vise 10kohm fra midten til den andre enden. Viser det 500ohm fra midten til den ene enden, skal det vise 9,5kohm fra midten til den andre enden. Sånn omtrent.

Husk at alle disse målingene må gjøres når apparatet er skrudd av, ellers vil multimeteret ditt ikke skjønne noen ting (og vise feil)



[geirendre]

Det skal være 0 ohm fra det viper stopper og til pinnen på potmeteret som tilhører den siden.
Det samme fra selve viperen og ut til den midtre pinnen, 0 ohm (ideelt)...
At det er litt motstand er normalt, men bare et par ohm max. 500 ohm hørtes mye ut.



[NewAcousticDimension]

Lagde en liten illustrasjon siden jeg ikke har det aktuelle potmeteret foran meg akkurat nå. Måler ca 500 ohm på begge sider fra glideflaten og ut til kontaktpunktet. Jeg var også av oppfatning at potensiometre skal være slik du skriver @geirendre. Ville bare forsikre meg om at dette var en annen type potmeter som jeg ikke har vært borti før. Måler litt over 11kohm fra ende til ende selv om det er stemplet til 10kohm. Det andre potmetret til tone måler jeg til 8,5kohm fra ende til ende.

Men da antar jeg at det har skjedd noe med det resistive materialet slik at det ha blitt dårligere kontakt ut mot kontaktpunktene (?) Finner for øvrig ikke noe info på disse potmetrene sår jeg søker på typenummeret.



[geirendre]

Et 10 Kohm log potmeter burde ikke være så vanskelig å finne, om det da ikke er noe spesielt med utformingen på det?



[NewAcousticDimension]

Nei, det ser ganske standard ut fysisk. Så lenge det ikke er noen andre elektriske forhold som jeg ikke kjenner til. Effekttoleranse er vel ikke noe å tenke på i denne sammenhengen?



[geirendre]

Nei, bør bare være ohmsk verdi, at det er logaritmisk og passer fysisk inn i radioen.
Inkludert at skaftet er av rett type, knudret eller D-formet alt etter hva originalen er, slik at original knotten passer på den.
