TR-2075

[mnUnm]

Hei, har noe problemer med å finne rette komponenter i en TR-2075.

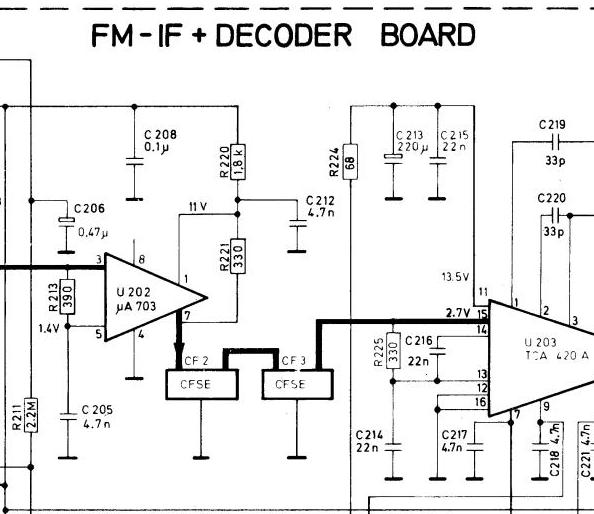

Det er merket av CF2 og CF3 på skjema, men ingen delebeskrivelse. Er dette kondensatorer ?
Finner ingen deleliste for TR 2075, noen som har eller kan ta bilde av sin forsterker ?

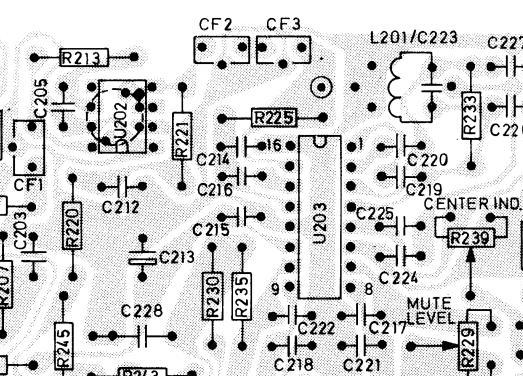

Printet heter 42419-5. Har skjema for et tidligere print 42419-2.



[Kjell_Kranzberg]

Utan att ha tittat närmare på schemat, så skulle jag vilja säga att det är keramiska filter; 10,7 MHz.



[mnUnm]

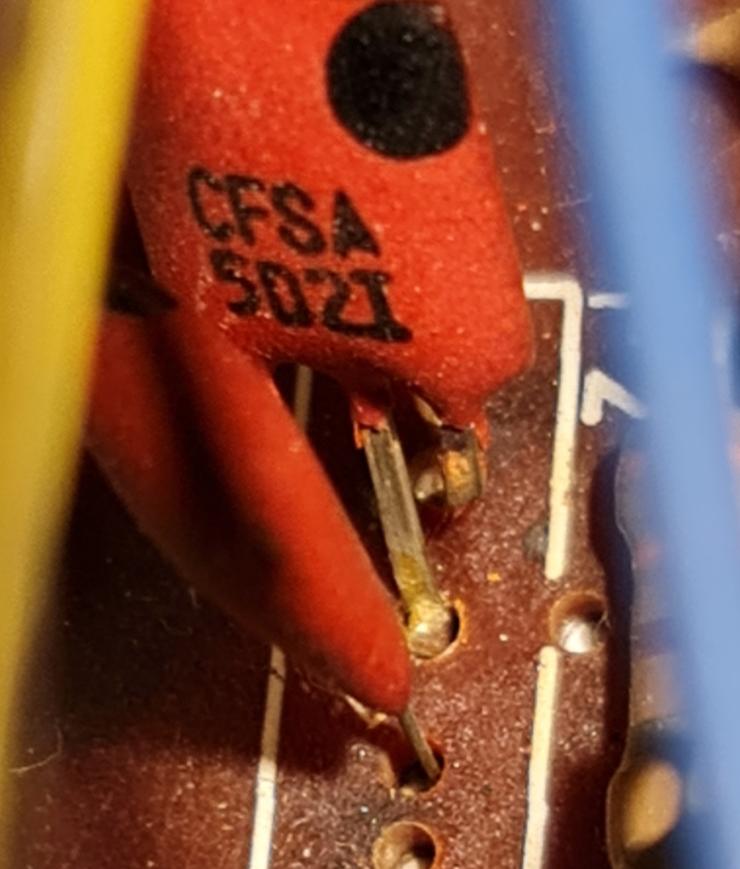

Noen har gjort en dårlig jobb med å skifte begge to, de er merket cfsA



[Kjell_Kranzberg]

Keramiska filter sitter i tunerns MF-del.
Har du bra signalstyrka från tunerdelen?
Har du mottagning i stereo?
Om du har det; då är de okey och är riktigt monterade; och det finns egentligen ingen anledning att skifta dem.
Om ett eller flera keramiska filter blir defekta; och det händer - de är inte helt åldersbeständiga; förlorar du signalstyrka och stereomottagning.



[mnUnm]

Fungerte bedre når de ble loddet fast.. De var ikke loddet på alle beina... Ser uoriginale ut også.
Radio fungerer helt bra nå, men spørsmålet var hva dette er, fordi det ikke er noe info i skjema. (Jeg liker å finne ut av ting )



[Rolf_Zetterberg]

Du har tydligen en TR2075 Mk2.
I den ska det sitta tre(3) st Toko CFSE filter,där CF1 känner sig bortglömd

....



[mnUnm]

Hmmm, det forklarer skjema son viser feil...Det er 3 stk i denne.
Det kan hende det er fm kort fra en mkii. Bak og framme står det kun TR 2075



[Rune-K]

Hva er serienummeret ditt? De byttet FM tuner fra serienummer 1453001 til en type som er tilnærmet lik den som sitter i MKII og 2080.
