Strømforsyning konfigurasjon.
- Trådstarter mesc
- Startdato

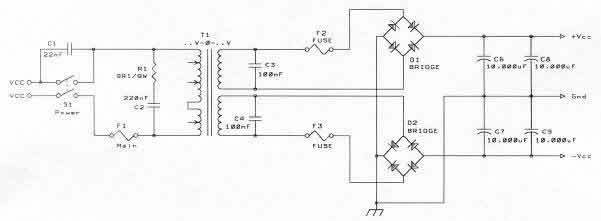

Ser omtrent like ut. Et par 100nf kondiser og sikringer ifra. Ikke akkurat den fineste tegningen jeg har sett heller
Du trenger ikke (min erfaring) å passe på fasen på sekundær siden. Om folk hører forskjell på det så er jo det bra for dem, det gjorde ikke jeg på et par forsterkere (moduler) jeg bygget for en tid siden. Det er AC som kommer ut. Fasen kan du evt. endre på primærsiden ved å snu stikket
Du trenger ikke (min erfaring) å passe på fasen på sekundær siden. Om folk hører forskjell på det så er jo det bra for dem, det gjorde ikke jeg på et par forsterkere (moduler) jeg bygget for en tid siden. Det er AC som kommer ut. Fasen kan du evt. endre på primærsiden ved å snu stikket
Nei, jeg mente sekundær'ene. Hvis man skal koble 2 sekundærviklinger i serie (senter tapp), så må de være riktig koblet ellers får man ingen spenning.JHolm skrev:
Det jeg ikke er sikker på, er om dette gjelder også når man gjør det samme etter likeretting. Og om mitt eksempel i det hele tatt vil fungere.

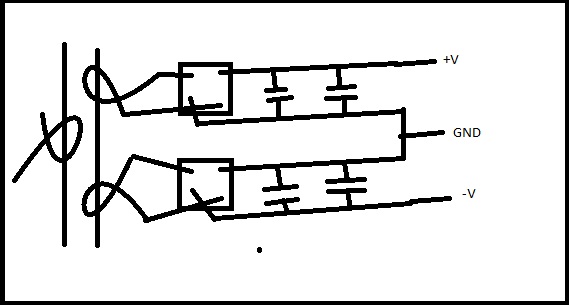

Dette stemmer for sammen kobling før likeretting. Slik det nederste diagrammet er, er det «polariteten» til likeretterene som er kritisk.audiolyd skrev:
Har du byggeplaner?
Bare passpå polariteten etter likeretting. Siden sekundærviklingene ikke har noen referanse mot jord eller annet, spiller det ingen rollehvordan du kobler.
Softstart?
Er det noe voldsomme greier du skal bygge?
Softstart?
Er det noe voldsomme greier du skal bygge?
Jeg mener NORATEL sa at 1800VA skalgå greit på en 10A kurs. Kommer an på trafoen. Smultringer napper noe mer i nettet ved påslag. Ellers har det du henger etter sekundæren ingen betydning. Innen trafoens grense selvfølgelig.
Jeg har en kommersiell stereo forsterker med en 500VA, med den var det 50/50 sjanse for at sikringen gikk (10A). Det trenger nødvendigvis ikke å bety allverden, men rundt om på nettet så anbefaler folk softstart til 500VA og over.
I tillegg er det vel bra for kondensatorene?
I tillegg er det vel bra for kondensatorene?
Ringkjerner går hardere i mettning enn andre typer. Derfor er det smart med softstart.
Problemet er verst når trafoen slås på når spenningen går gjennom nullpunktet. Da magnetiseres kjerna skjevt, og denne skjevheten tar det en stund å få bort. I denne tiden vil transformatoren gå ut og inn av metning, og effektivt kortslutte nettspenningen.
En stor kondensatorbank hjelper ikke akkurat på problemet, da denne også er å anse som en kortslutning ved påslag, da de står i paralell med nettet gjennom trafoen mens de lades opp.
Strømpeaker i kondensatorene er stort sett ikke noe problem, da ESR og ESL begrenser peakstrømmene. Det er RMS strøm som varmer opp og dreper lytter, og den er ikke spesielt stor.
Problemet er verst når trafoen slås på når spenningen går gjennom nullpunktet. Da magnetiseres kjerna skjevt, og denne skjevheten tar det en stund å få bort. I denne tiden vil transformatoren gå ut og inn av metning, og effektivt kortslutte nettspenningen.
En stor kondensatorbank hjelper ikke akkurat på problemet, da denne også er å anse som en kortslutning ved påslag, da de står i paralell med nettet gjennom trafoen mens de lades opp.
Strømpeaker i kondensatorene er stort sett ikke noe problem, da ESR og ESL begrenser peakstrømmene. Det er RMS strøm som varmer opp og dreper lytter, og den er ikke spesielt stor.
