SEAS 21 tw-ew

[Gjest.]

Finnes det Thiel/Small-data på dette elementet?
Noen som har erfaring med å sette det i en liten lukket kasse, ca 12 liter?



[PederP]

Truls Gravesen har bala med 21TV-G, men veit ikkje om dei likner TW-EW.

BLACKCONES



[Gjest.]

Takk. Kjenner til denne. Rart om det ikke finnes data på et så utbredt element.



[W.Sand]

Her du tilgang til DATS får du nøyaktige verdier, dvs. "as is" og ikke de opprinnelige fabrikkdata som nok ikke er relevante etter lagring/aldring.



[Gjest.]

Hva er DATS?



[W.Sand]

Et enkelt målesystem:

Dayton Audio DATS V3, mätsystem för högtalare & komponenter

Ett måste i verkstaden, mätsystemet som låter dig mäta T/S-parametrar, avst&au...

www.brlelectronics.no



[Gjest.]

Vil ikke kjøpe slikt for bare en måling.



[W.Sand]

Det kan jeg forstå. Om du antyder hvor du bor, kanskje noen her er villig til å hjelpe om du kvitterer med noe fluid, ørret eller ælj.



[Gjest.]

Noen må da ha målt på denne?



[Naturlyd]

Jeg kan kjøre en DATS runde på elementet ditt om du får de til Fredrikstad. Mvh Øystein



[Gjest.]

Bor i Telemark.



[Gjest.]

Noen?



[drboar]

seas 21 tvew enligt DATS
Re 5.7 ohms
Fs 37 Hz
Qts 0.64
Qes 0.70
Qms 7.8
Le 1.7 mH
Mms 26 gram
VAS 1.8 kubikfoot
Jag har bild på frekvensgången. Linjär upp till ca 1600 Hz sedan 12 dB/oktav fall.



[Gjest.]

Takk! Er dette typiske verdier eller målt på et element.



[drboar]

Det är typiskt för två element! Jag hade tidigare i min ägo 8 stycken motsvarande 10" SEAS element, alla åtta element var lika i alla mätta parameterar +/-5% eller mindre. Så jag förmodar att 21TVEW håller sig lika bra

* This data was exported from the Dayton Audio WT3 Woofer Tester
*
* Manufacturer: SEAS
* Model: 21TVEW
* Piston Diameter = 170.0 mm
* f(s)= 34.99 Hz
* R(e)= 5.99 Ohms
* Z(max)= 70.15 Ohms
* Q(ms)= 7.519
* Q(es)= 0.702
* Q(ts)= 0.642
* V(as)= 52.260 liters (1.845 cubic feet)
* L(e)= 1.88 mH
* n(0)= 0.30 %
* SPL= 86.93 1W/1m
* M(ms)= 28.65 grams
* C(ms)= 0.72 mm/N
* BL= 7.33

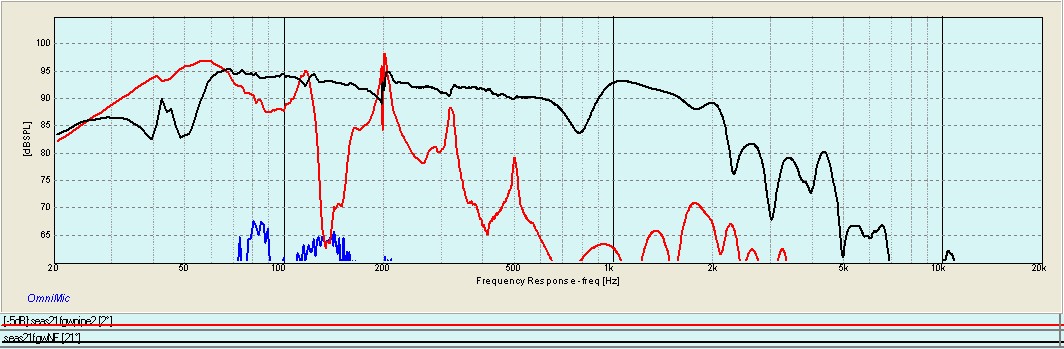

Detta är mätning av frekvensgången i närfält monterade i Decca Corner Horn. De lät förfärligt illa med en "one note bass" som dånade igenom allt (svart kurva)
12 L är för liten 50 L och uppåt vore bättre. (inget fel på elementet men fel typ av låda för dess egenskaper)
Det är möjligt att med resistiv dämpning med en variovent att man kan gå ner till 25-30 L



[drboar]

SEAS 25TV-EW åtta stycken mycket lika element trots en ålder på 50 år eller så, heja Norge
Bilden är på bara fyra stycken men jag har mätt alla åtta och resultatet är likartat. Med gummit uppmjukat med silikon och upphängningen uppmjukad av baston via signalgenerator i 24 timmar så får man ner Fr någonstans mellan 30 och 40 Hz.
