Plassering av choke?

[6bm8]

Hei,

Kan det være dumt å plassere choken under nettrafoen? Blir en 4mm stålplate i mellom.

Mvh
Morten Jansen



[sander]

Perfekt placering om pladsen rækker



[LMC]

ikke om det er en toroide!
mvh
Leif



[BerntJ]

Mener noen setter dem på skrå rett under power trafoen. Får vel utbalansert noe av feltene da. VH. Bernt



[LMC]

om enten choke eller powertrafo er toroide/ringkjerne er denne plasseringen verst tenkelig iom at strålingsfeltet går som et tenkt spyd tvers gjennom hullet i smultringen!
ellers muligens ok
mvh
Leif



[andreas]

Spyd og spyd! Magnetfeltet står/ går 90' på kobbertrådviklingene, får det ikke til å stemme helt med "spyd" likningen. Om du vil få trøbbel er aldri godt å si før du har prøvd. Det du skal være mest bekymret for er om powertrafoens felt (som også har 90' vinkel i forhold til viklingene) induserer støy i choken som ikke filtereres bort i kondensatoren du (normalt) vil ha etter choken.
Hvis du orienterer choken slik at chokens viklinger står 90' i forhold til powertrafoens magnetfelt blir det i teorien værst, og det beste er i teorien om chokens viklinger ligger langs med powertrafoens felt. De fleste jeg har lest om som gjør praktiske tester finner at ting aldri stemmer helt med teorien. Det beste du gjør er å ha avstand mlm choke og powertrafo, men dette kan igjen gjøre at strøm-sløyfer i ampen blir lengre enn de trenger å være. Avveininger mao.



[LMC]

jeg har bygget støyfrie amper og diverse en stund nå og følger 90 graders regel nesten slavisk
avstand er stort sett alltid greit
ellers stjernejord

mvh
Leif



[Sluket]

Things go better with Choke! Er ikke en choke egentlig bare en trafoavart det også?



[andreas]

Er ikke en choke egentlig bare en trafoavart det også?

I all hovedsak, ja. Slik vi bruker begrepene så har "Choke" bare én vikling på kjernen. Med trafo tenker vi ofte på en sak som har to viklinger og kan steppe opp eller ned spenning og strøm.



[Sluket]

Aha! Bare en vikling. Det forklarer jo begrepet "choking your chicken"...

Betyr dette at chokene har omsetningsforhold 1:1?



[Hi-Fi akustikk]

Choken er en spole med kjerne. Den transformerer ikke så den er strengt tatt ikke en trafo. Man bruker kjerne for at ikke størrelsen på spolen skal ta helt av.



[KJ]

Spyd og spyd! Magnetfeltet står/ går 90' på kobbertrådviklingene, får det ikke til å stemme helt med "spyd" likningen. ...

Magnetfeltet om en ringkjerne er kraftigst i «horisontalplanet», dvs 90 grader på aksen til smultringen/«spydet». Uansett har ringkjerner mindre mmagnetfelt enn tilsvarende EI kjerner og liknende («typisk» ca 1/8), de er også vesentlig mindre følsomme for eksterne magnetfelt.

mvh
KJ



[LMC]

man får raskt beskjed om de forstyrrer hverandre! :
mvh
Leif



[BerntJ]

OK. Monter power trafoen og kople et AC voltmeter til Choken.
Da kan du flytte choken rundt til du får minst brum.
Og fysisk avstand er bedre enn det meste.
VH. Bernt



[6bm8]

Her var det respons ja Jeg får prøve og måle meg frem når den tid kommer. Får god plass under nettrafoen.

Mvh
Morten



[sander]

Ser lovende ud

Vil du fortælle om projektet?
Stålpladen gør ingen forskel mht indstråling,men jeg har aldrig haft problemer med støj i forbindelse med montering af chokes under nettrafoer.
Bare hold choken så langt fra udgangstrafoerne som muligt!



[6bm8]

Dette er en enkel konstruksjon fra JE Labs, 2a3/45. Tenkte jeg skulle benytte noen 2,5K utgangstrafoer jeg har liggende men har bestemt meg for og bestille Hammond 125ese og bruke 5K på utgangstrafo slik som anbefalt av JE labs så jeg kan benytte både 2a3 og 45 trioden. Blir et morro prosjekt som jeg holder på med når jeg har tid og lyst.
Mvh
Morten



[Audiomix]

Stålpladen gør ingen forskel mht indstråling

Jern og stål er bare varianter. Vil i de fleste tilfeller skjerme godt mot magnetfelt.
Er det en Hammond choke du har?
Tror den er dobbelt skjermet.
Det som er mer viktig er å hindre innstråling i utgangstrafoen.



[6bm8]

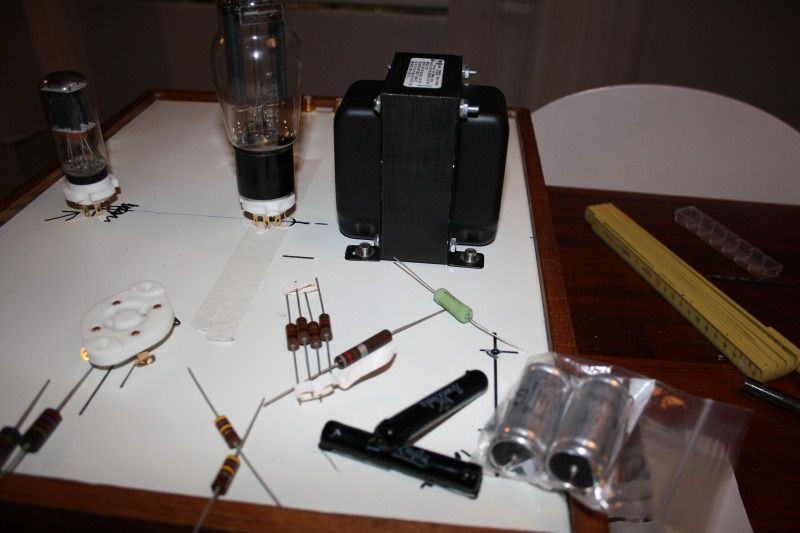

Takker for svar. Det blir en Hammond, men en slik åpen type. Legger ved et par bilder nå som jeg akkurat har kommet i gang

Mvh
Morten



[Audiomix]

En choke jobber stort sett med ripple og utilsiktet stråling kan lett oppstå.
Trafoer deriomot jobber stort sett med sinus.
Det er derfor viktig at choker er skjermet.
Men det behøver ikke være noe problem hvis en tenker seg om mht plassering.
