Je Labs 300b/76 Problemer...

6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1

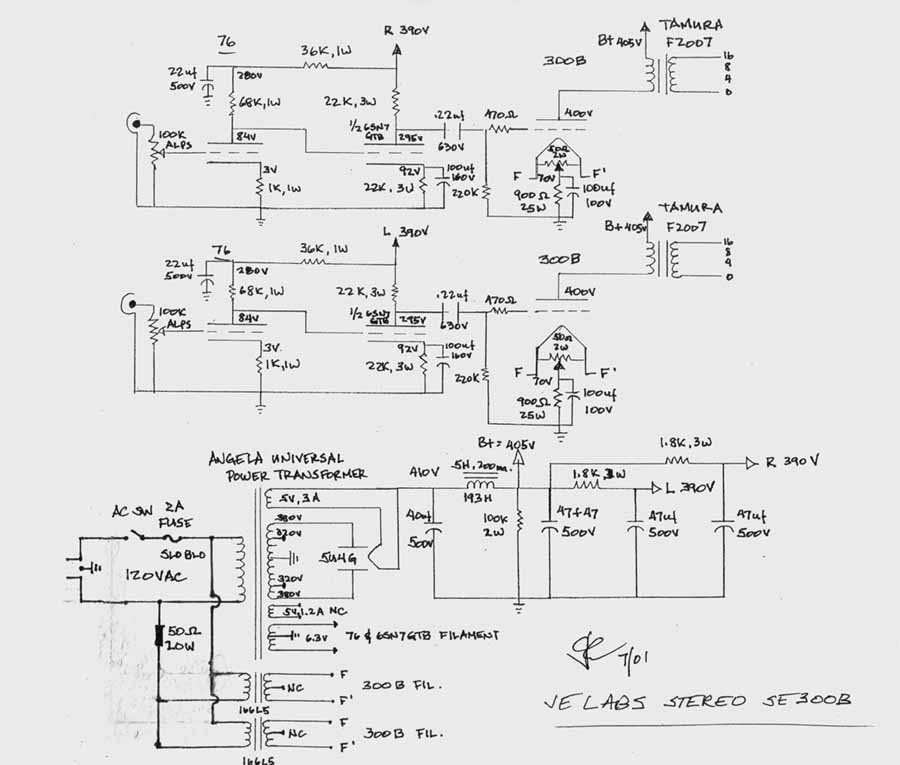

Hei, jeg har akkurat bygget en 300b amp etter skjema fra Je Labs. Forsterkeren spiller fint men jeg sliter litt med inrush gjennom likeretter. Rene fyrverkeriet ved påslag. Byttet fra 40uF til 20uF som første kondensator som hjalp mye på gnist i likeretter ved påslag. Problemet nå er at jeg får for høy spenning ut fra PSU i forhold til skjema. Feks Anodespenning på 300b ligger på 426v. Satte så inn en 47R 50w motstand mellom likeretter og første kondensator og spenningen på anode falt til 406v på 300b og ingen gnist ved påslag. Nettrafo har jeg lite info om men vet den har svært lav sekundær resistans og det er nok der hele problemet ligger. Vil det være bedre med en motstand på hver Hv leder før likeretter eller kansje en motstand i serie med sentertapp til gnd isteden for en etter likeretter? Merket at både trafo og choke ikke blir like varme som før jeg satte inn motstanden etter likeretter. Vil 5u4g ta skade av slik som jeg har koblet det nå? Vil det evt ødelegge for filtreringen i PSU?


Vedlegg

VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635
Er det 426V når du har trukket fra spenninga over katodemotstander? (altså rundt 500 V B+)


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Før jeg satte inn 47ohm etter likeretter. Altså bygget helt etter skjema så måler jeg 447v på b+ og 433v før droppmotstanden på anoden til 6sn7. Ac til likeretter er ganske så nøyaktig 380-0-380v og 453vdc over første kondensator?.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Forstår ikke disse resultatene jeg får når jeg måler. Skal sjekke noen resistorer og måle på nytt.


VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635
B+ på 447 V før primæren til utgangstrafoen til 300B-røret er ikke så ille. Ingen fare for 300B-røret i hvertfall.

Gnisting i likerettere har jeg vært borti før for å si det sånn. Det du må gjøre er å måle spenninga inn og ut av nettrafoen uten å ha satt i likeretteren. De verdiene du får da kan du sette inn i programmet PSUD2 for å "modellere" strømforsyninga. Da får du sjekket om 5U4G-røret blir overbelastet. Viktig å få dette på stell først.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Det er overbelastningen av 5u4g jeg bekymrer meg for. Det kan vel skyldes lav sekundærresistans i trafo? Derfor jeg la inn den motstanden etter likeretter, men det er kanskje ikke helt optimalt ?


VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635
Mål over nettrafoen uten belasting og sett inn i PSUD2 http://www.duncanamps.com/psud2/download.html

Anbefaler motstander på begge anodene til likeretterrøret pluss en før første kondensator ved behov. 40uF skal egentlig være greit for et godt 5U4G-rør produsert i USA. Er motstanden for liten i nettrafoen så må dette løses først.


Cobra2

Hi-Fi freak
Ble medlem
26.02.2003
Innlegg
5.025
Antall liker
1.161
Sted
Stavanger
Torget vurderinger
76
Kan ikke finne noe i datablad som indikerer "for liten motstand i nettrafo" ... ?

Bilder og skjema hører ikke sammen?


VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635
Sjekk glødespenninga på 300B-rørene også. Synes å se at glødeviklingene for trafoen er spesifisert for 5V/3A. Du må sannsynligvis inn med motstander der også.


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
13.321
Antall liker
5.393
Sted
Kongsberg
Torget vurderinger
31
380-380 virker som noe over grensen. I hvert fall i forhold til det du ønsker.
Uten mye belastning gir det 500VDC.
Hvilket 5U4 bruker du?
Overslag i likeretter rør skyldes enten defekt rør eller alt for høy belastning.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Sjekk glødespenninga på 300B-rørene også. Synes å se at glødeviklingene for trafoen er spesifisert for 5V/3A. Du må sannsynligvis inn med motstander der også.
Den har jeg kontroll på 5.102v og 5.093v .


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
380-380 virker som noe over grensen. I hvert fall i forhold til det du ønsker.
Uten mye belastning gir det 500VDC.
Hvilket 5U4 bruker du?
Overslag i likeretter rør skyldes enten defekt rør eller alt for høy belastning.
Er nok trafoen som er ustabil. Like ustabil som strømnettet her. Målte for et par dager siden nettspenning til 226v og 380-380v ut fra trafo uten likeretter. Nå måler jeg nettspenning til 234v og 192,7-192,6 fra tafo.

Har brukt to stk nye psvane rør. Er kansje for mye med 20uf som første kondensator på dem?


VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635
I følge databladet til Tung-Sol 5U4G så anbefaler de minst 75 ohm per anode inn til likeretteren ved bruk av 40uF som første kondensator i et CLC-filter.

Hvor mye motstand har du i sekundærviklinga til nettrafoen?

Selvfølgelig så spiller det vel liten rolle hvis trafoen er gåen uansett...


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Skal få sett på det. Må legge til en kjent last for å regne det ut. Trafoen er ikke gåen, bare litt ustabil :cool:
Har spilt med den ett par timer og den spiller fint og er stabil etter at jeg satte inn den 47 ohm motstanden.


Vedlegg

VB

Hi-Fi freak
Ble medlem
01.06.2009
Innlegg
1.912
Antall liker
1.635

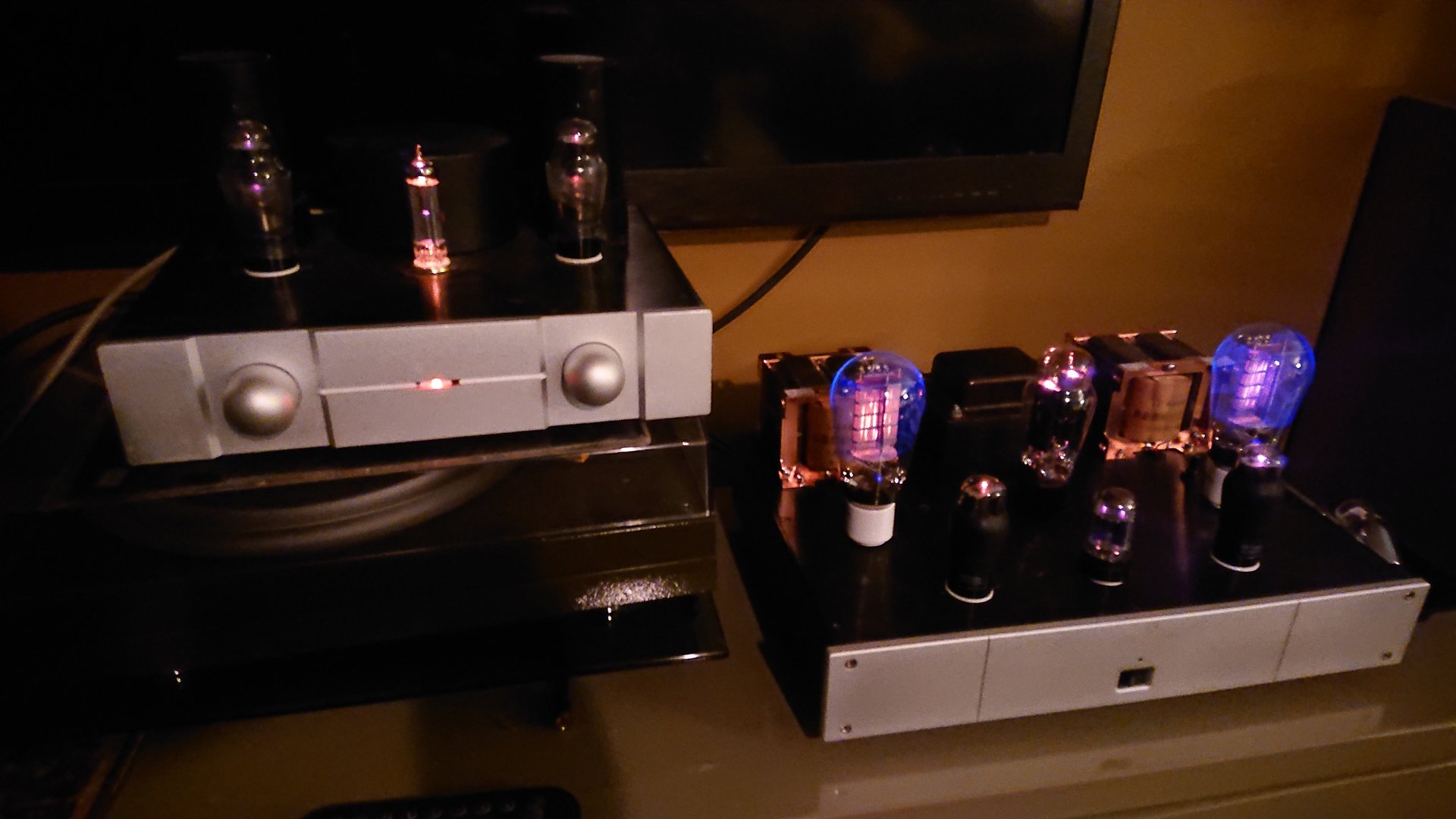

Så flott ut dette. Rene lysshowet.


6bm8

Hi-Fi freak
Ble medlem
05.01.2005
Innlegg
2.036
Antall liker
653
Sted
Gressvik/Fredrikstad
Torget vurderinger
1
Ja, rene tivoli i dem wannabe mesh plate røra. Blåskjæret i røra syns ekstra godt på bildet. Spiller bra gjør det også. :)
