    Hei og hå!

    Etter nesten to år med kontinuerlig totalrenovering av et hus var det endelig klart for å ta fatt på den mye omtalte “man-caven”. Det har alltid vært en guttedrøm å kunne få opp en ordentlig hjemmekino, men pga. visse omstendigheter (les: to barn) har dette vært vanskelig å prioritere. Etter mye overtaling har jeg nå klart å få med samboeren på et underholdningsrom med visse utfordringer (derav tittelen), som hjemmekinoen vil være en del av. Jeg er i tillegg en ganske nybegynner på fagfeltet HiFI, så dette blir nok en interessant reise, og da er det greit å kunne dele den med personer med mer kompetanse som kan rettlede der hvor man potensielt kan trå feil.

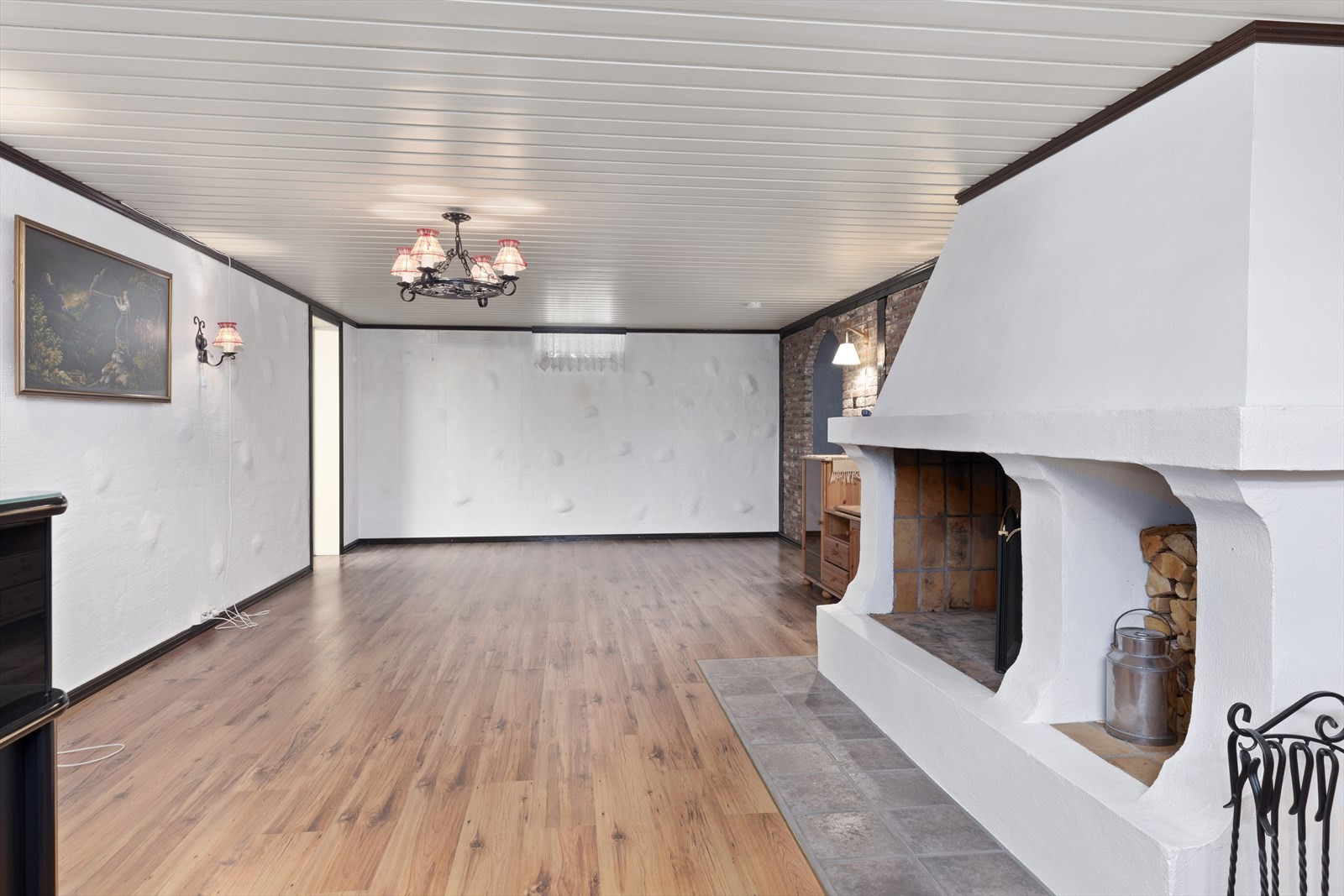

    For å gi litt forståelse av rommet så er det ca. 4m (Bredde) x 8.5m (Lengde) x 2.05m (Høyde) når alt står ferdigstilt. Selve hjemmekinodelen blir om lag 4m x 4m x 2.05m. Under kan dere se litt av tankeprosessen min i planleggingsfasen av rommet, samt bilder fra annonsen når vi kjøpte huset:


    Om vi så går videre til tiltenkt oppsett så ser det ut som følger (7.2.4-oppsett):
    • Fronthøyttalere: Dali Epicon 6
    • Senterhøyttaler: Dali Epicon Vokal
    • Surroundhøyttalere: 4 x Dali Rubicon LCR
    • Atmos-høyttalere: 4 x Dali Phantom K80
    • Subwoofers: 2 x B&W DB1
    • Receiver: Denon X3800H
    • Forforsterker: Classe Audio CA-5200
    • TV: LG C2 83’’
    • Strømming: Apple TV 4K
    • Gaming: PlayStation 5
    • UHD: Panasonic UB9000

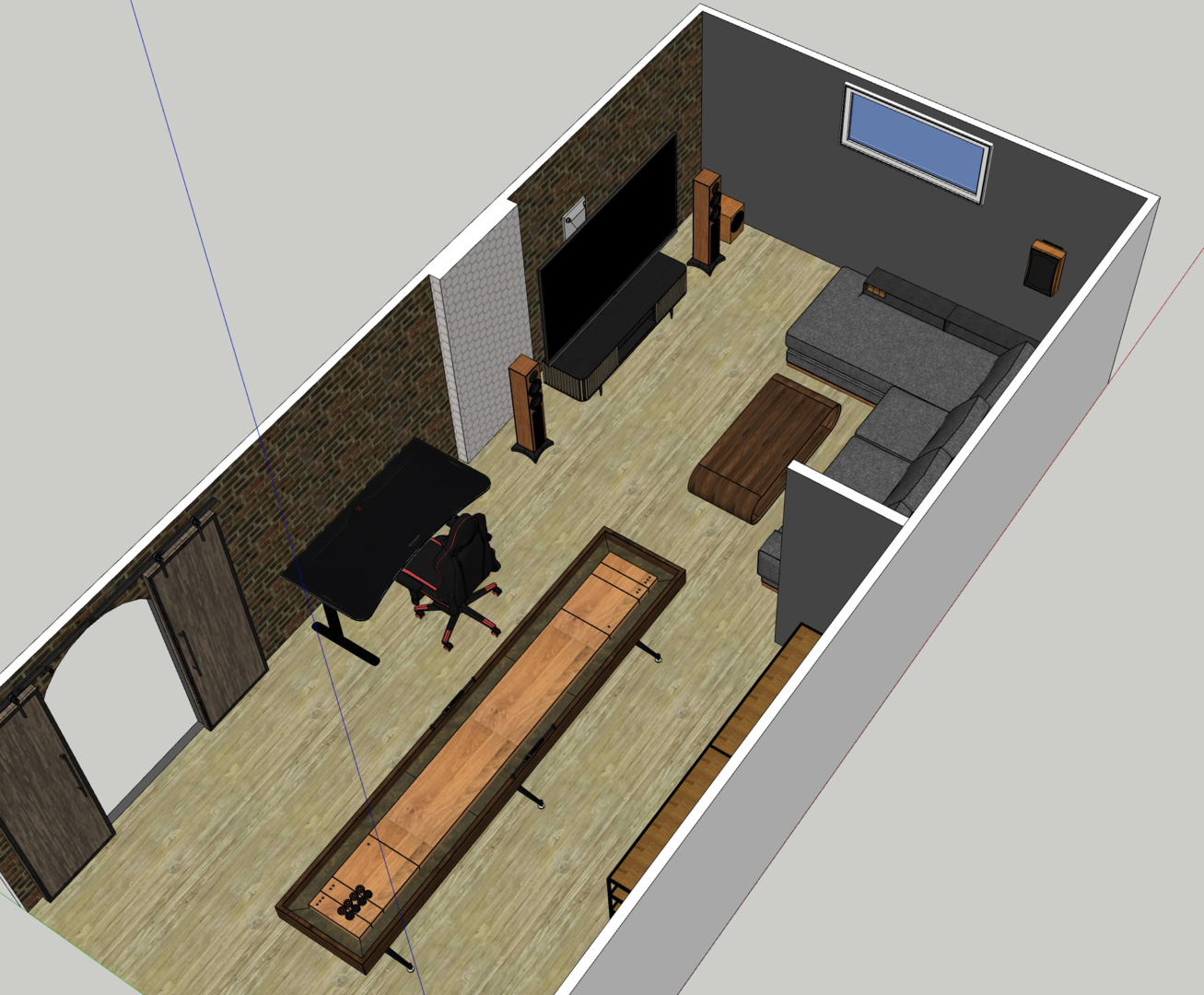

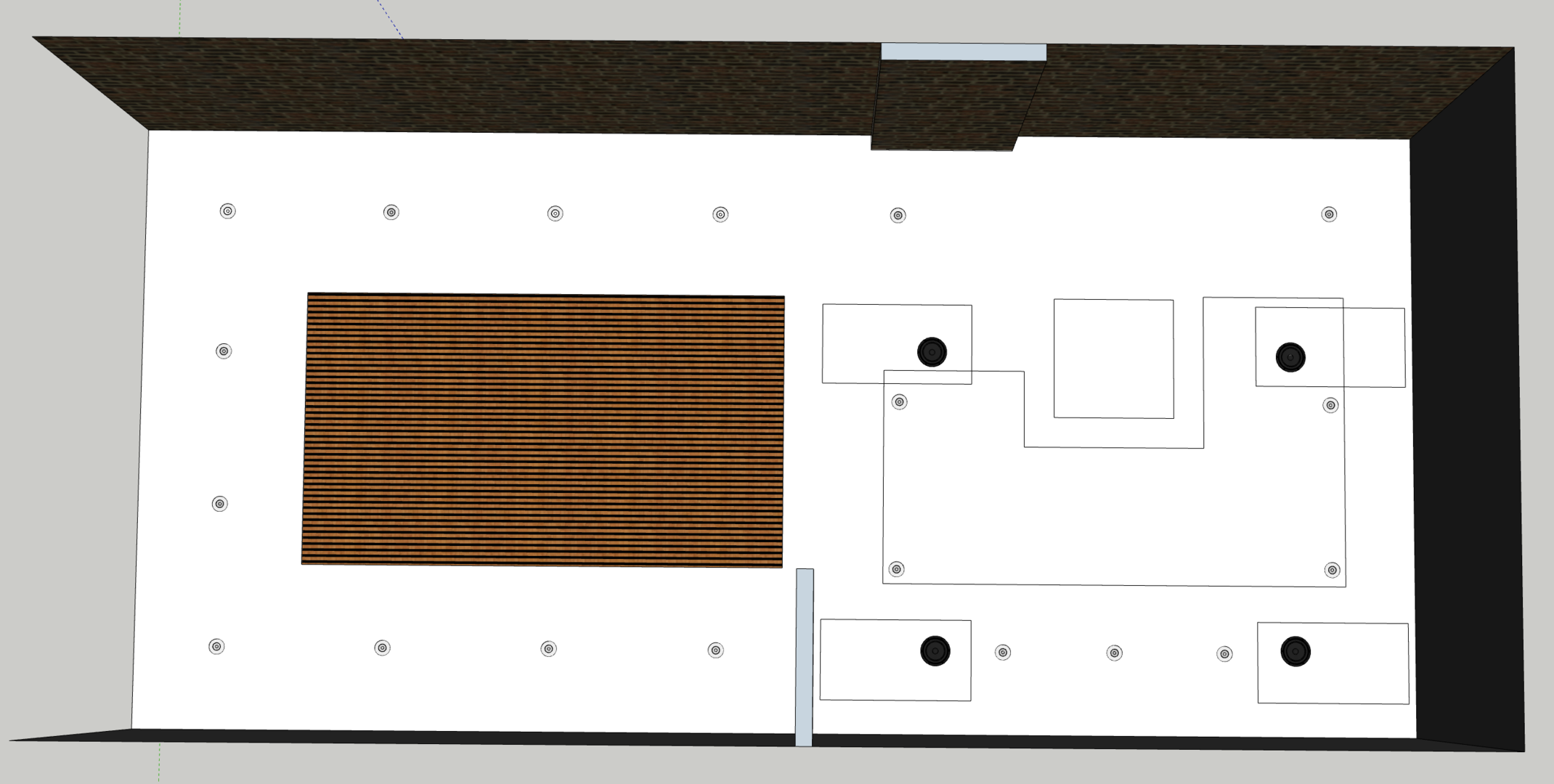

    Under ser dere litt planlegging vedrørende plassering av høyttalere sett opp mot tiltenkt sofaplassering (her ønsket vi å ha en sofa med to sjeselonger slik at både jeg og samboeren får gode vilkår, så får barna komme i andre rekke, hehe):

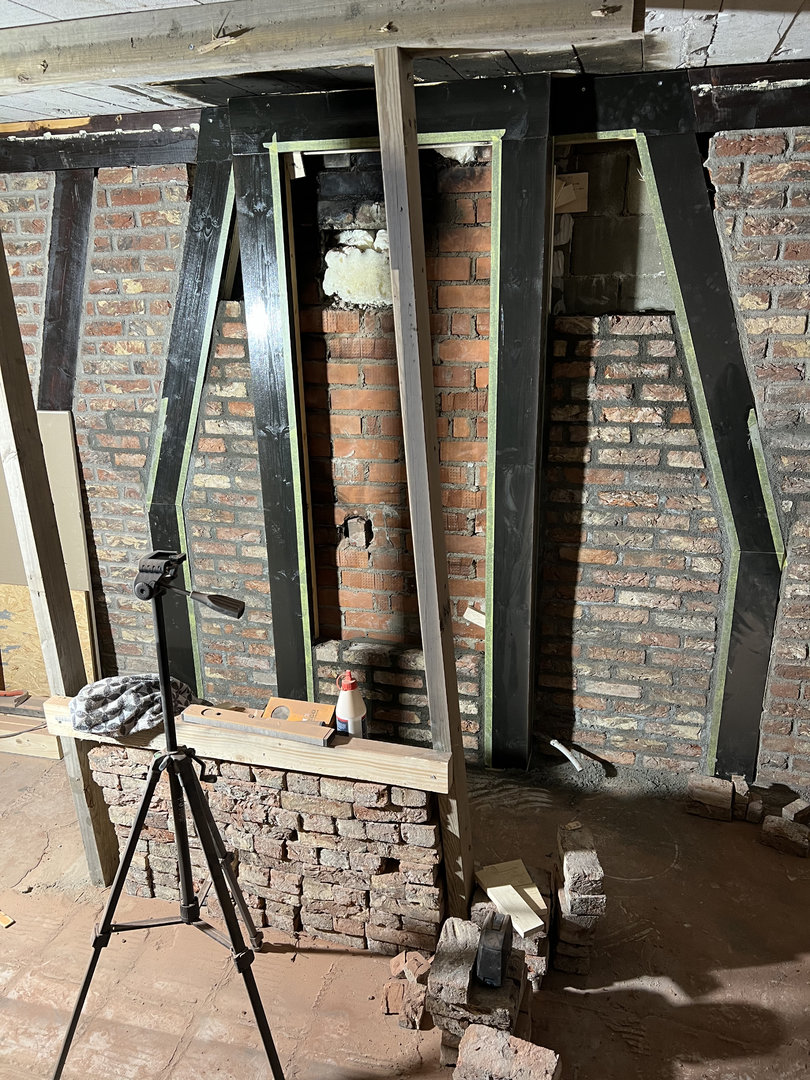

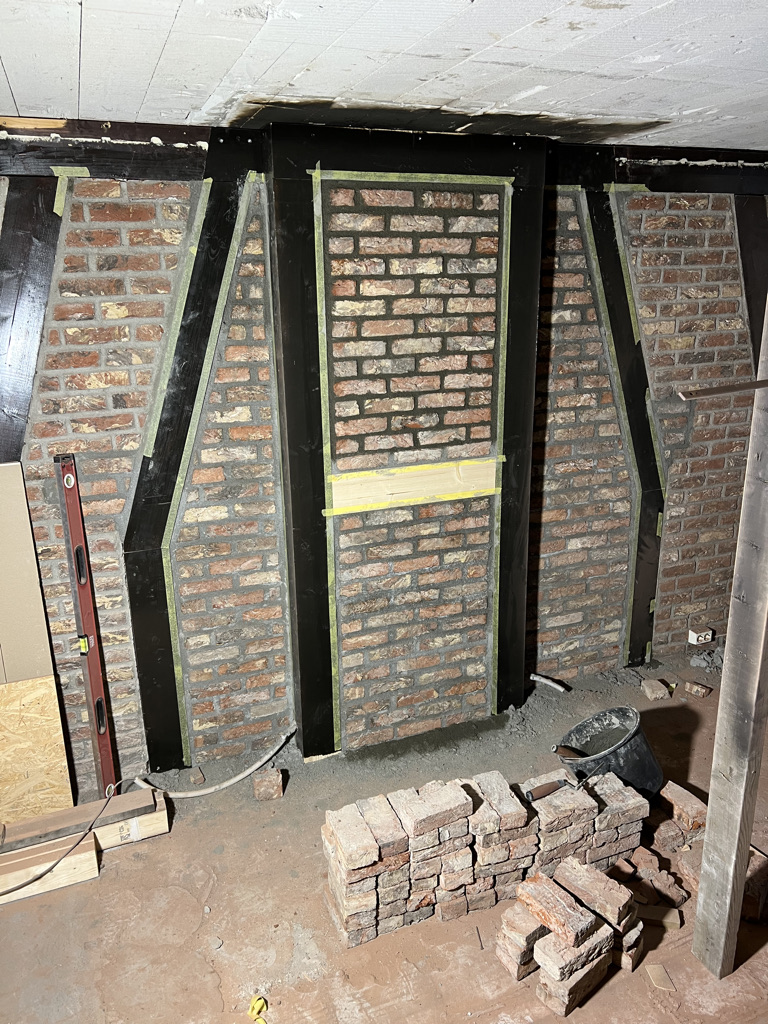

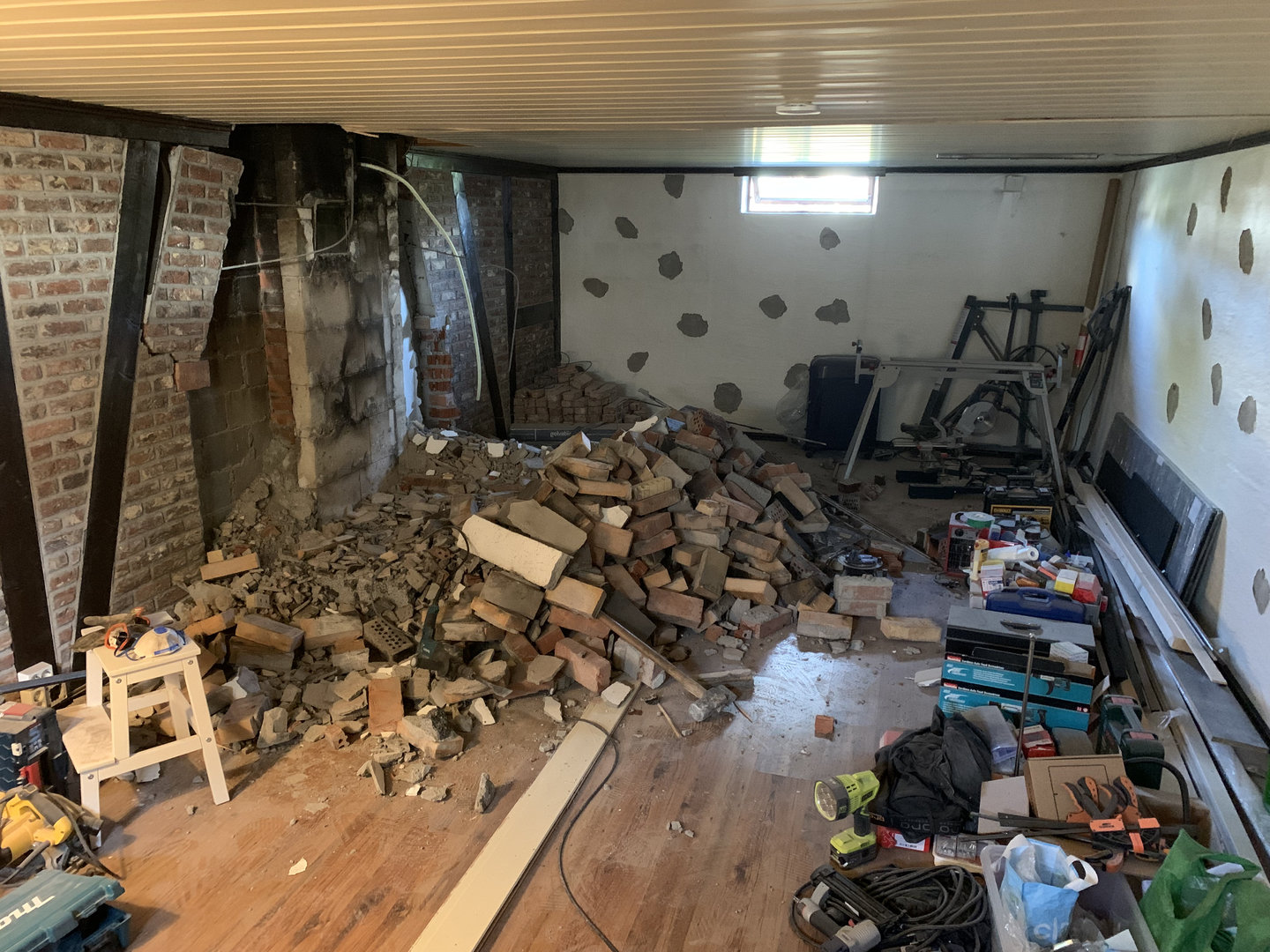

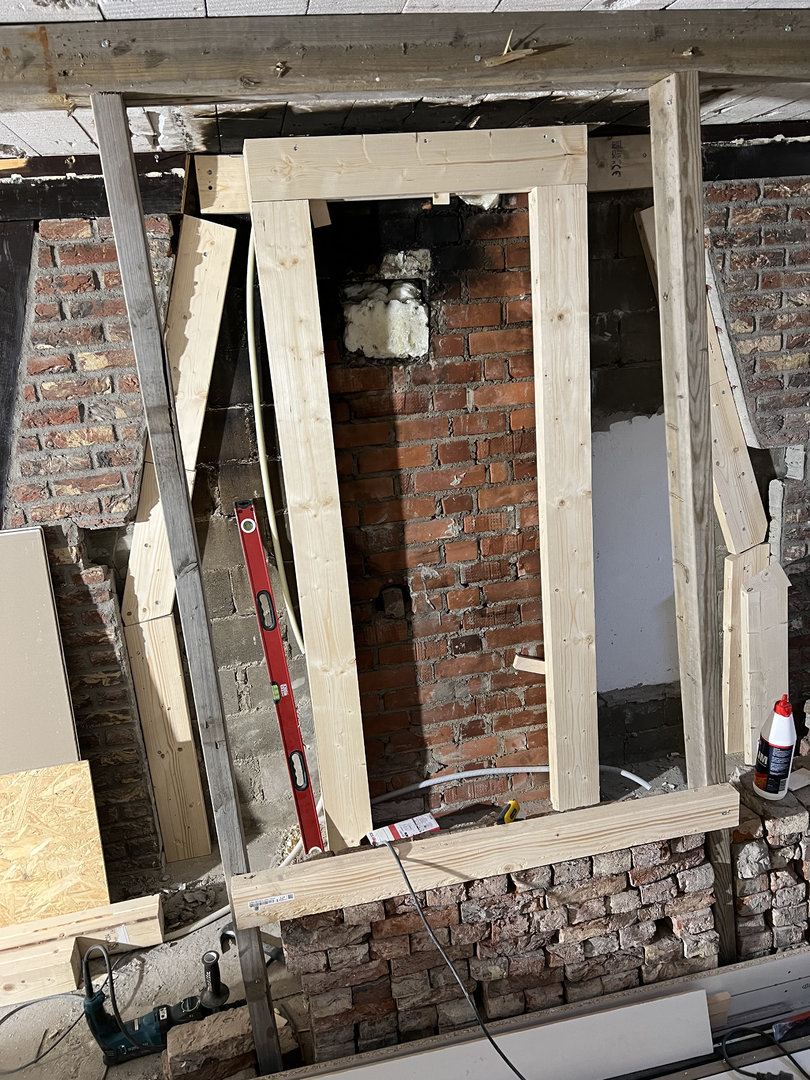

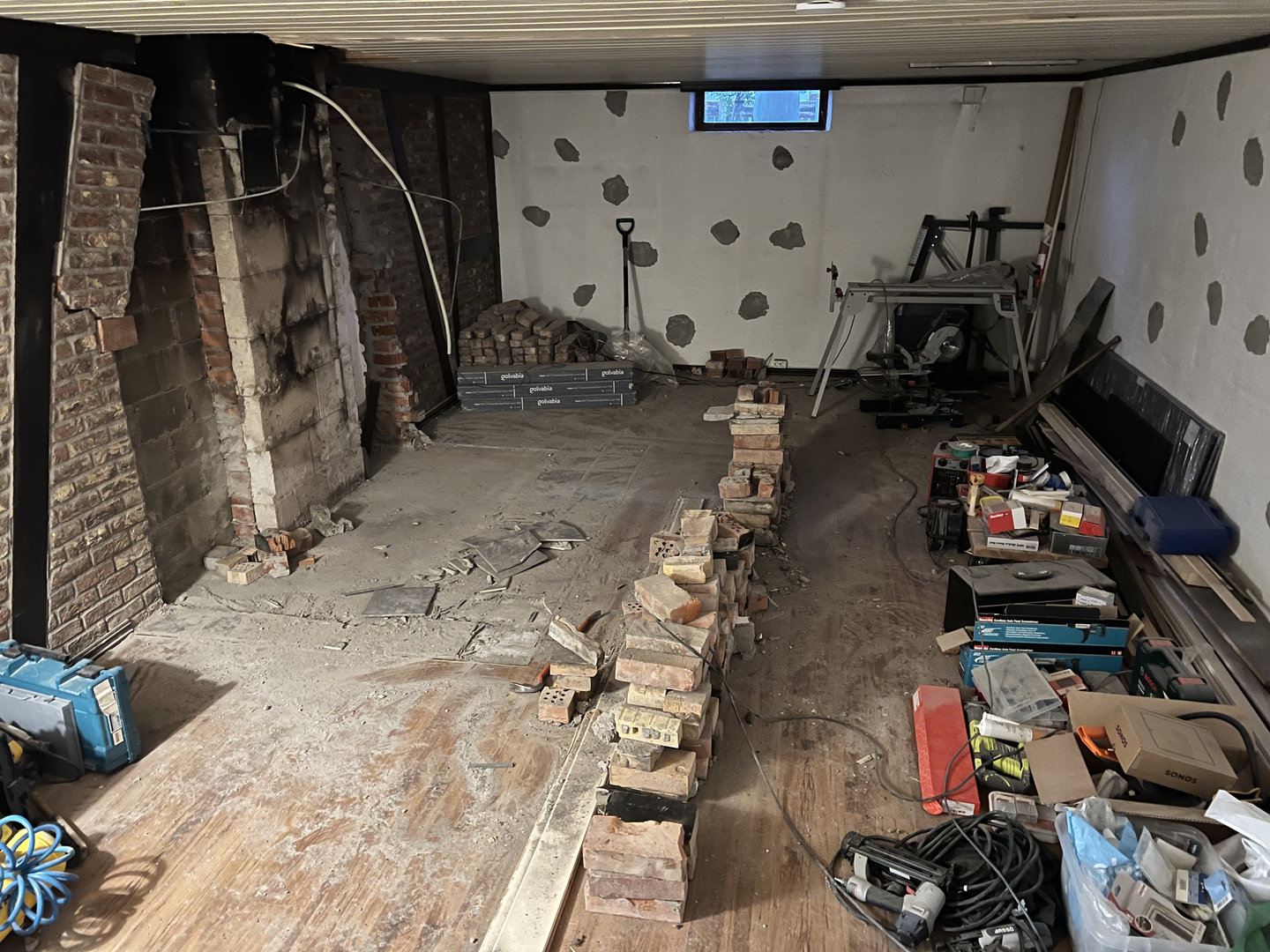

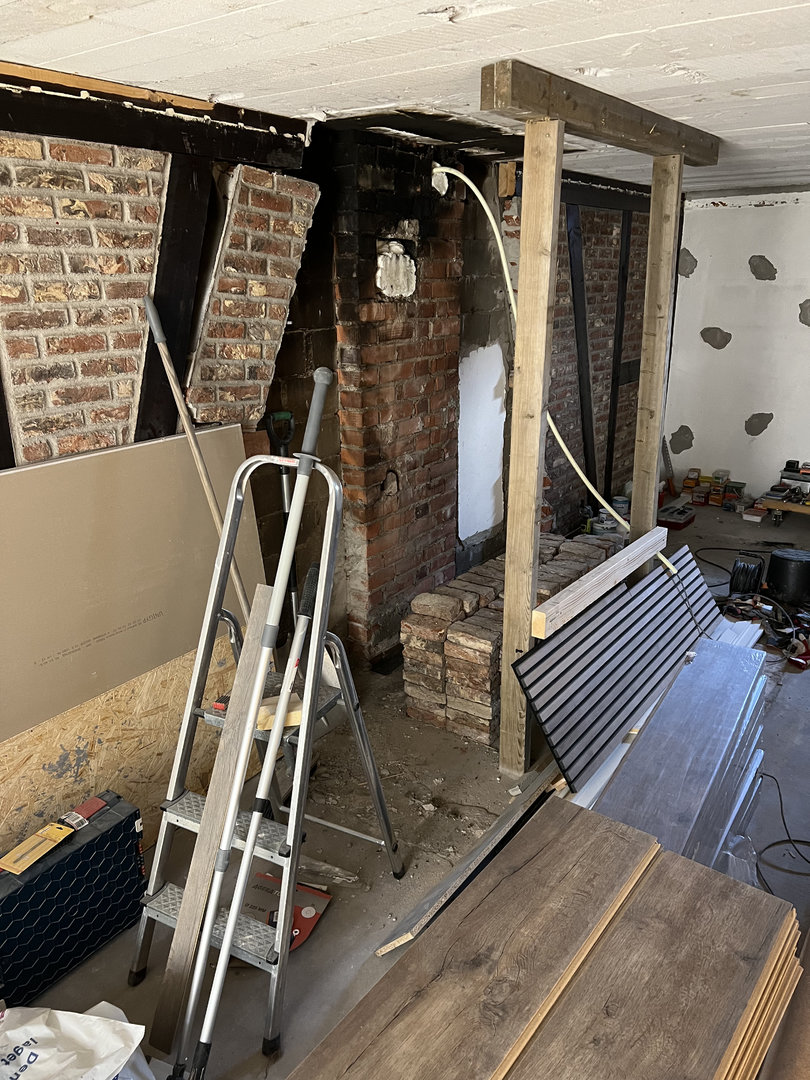

    Videre kom jo en av utfordringene, den enormt store peisen og hvordan vi skulle fjerne denne samtidig som vi klarte å få til et helhetlig uttrykk… Her var vi smarte nok til å ta vare på en del stein når vi rev badet i kjelleren (som hadde benyttet samme type stein som på veggen i kjellerstuen), dermed klarte vi å få til en ganske grei løsning (for øvrig støttemur og dermed grunnen til at vi måtte ha en liten del stikkende ut):

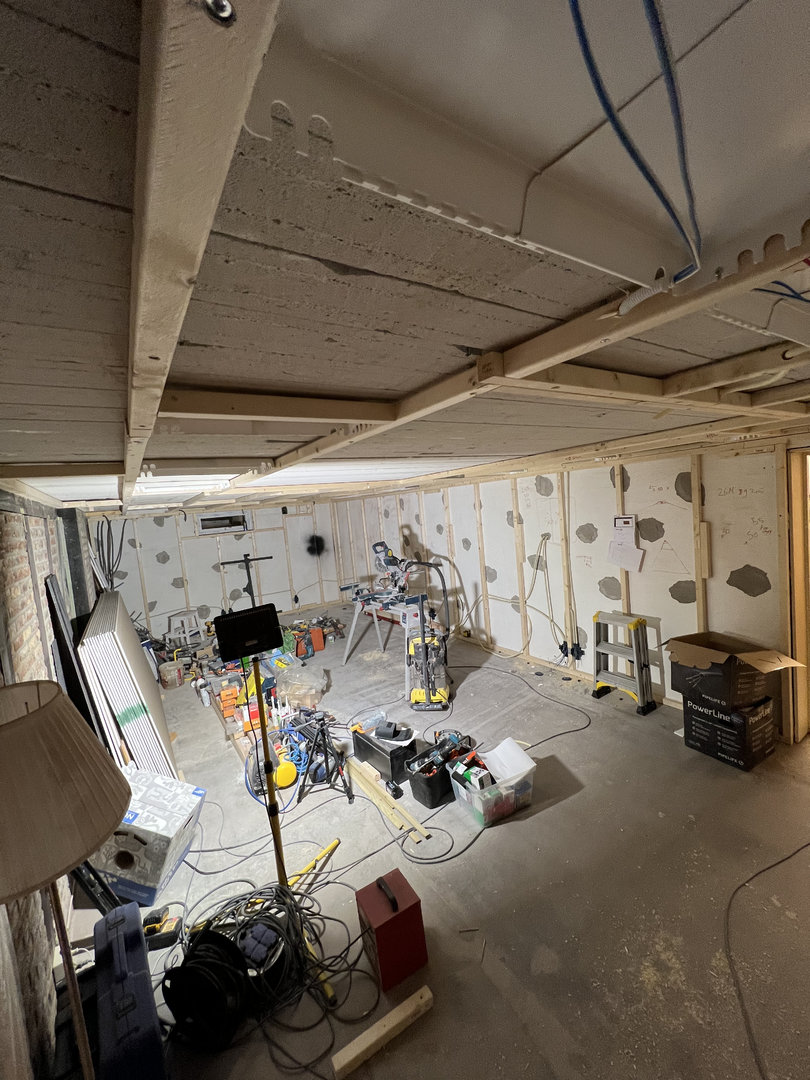

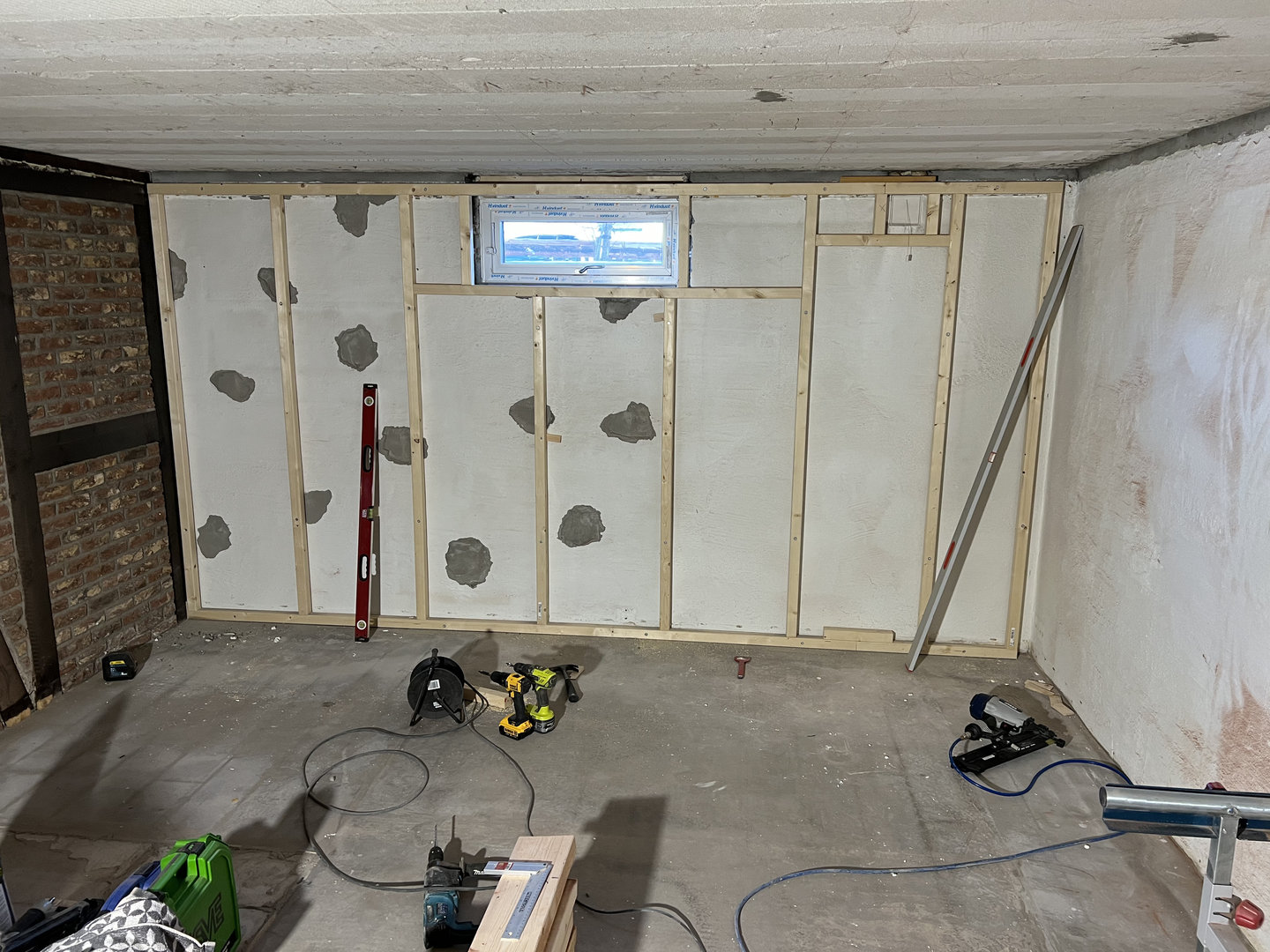

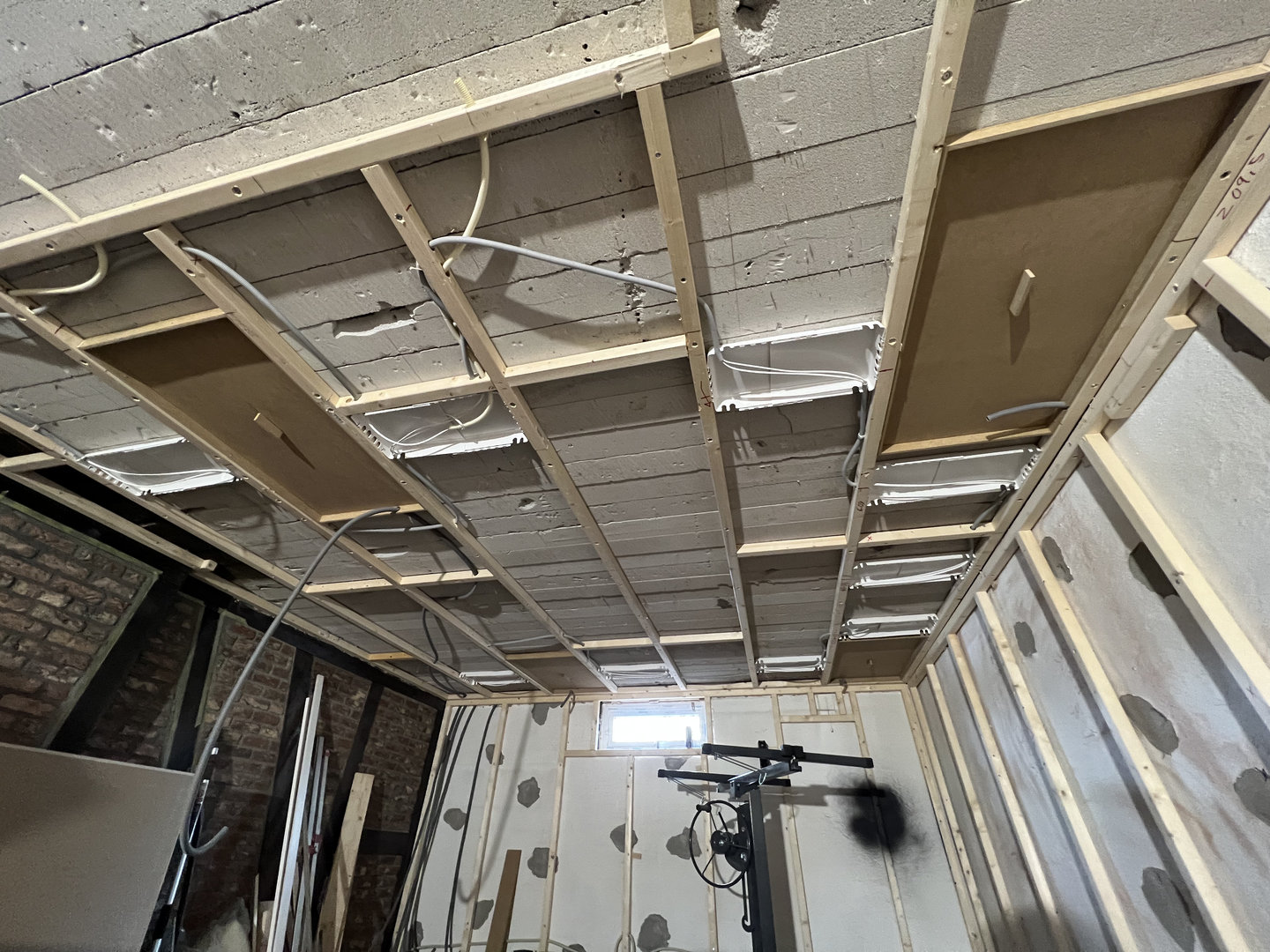

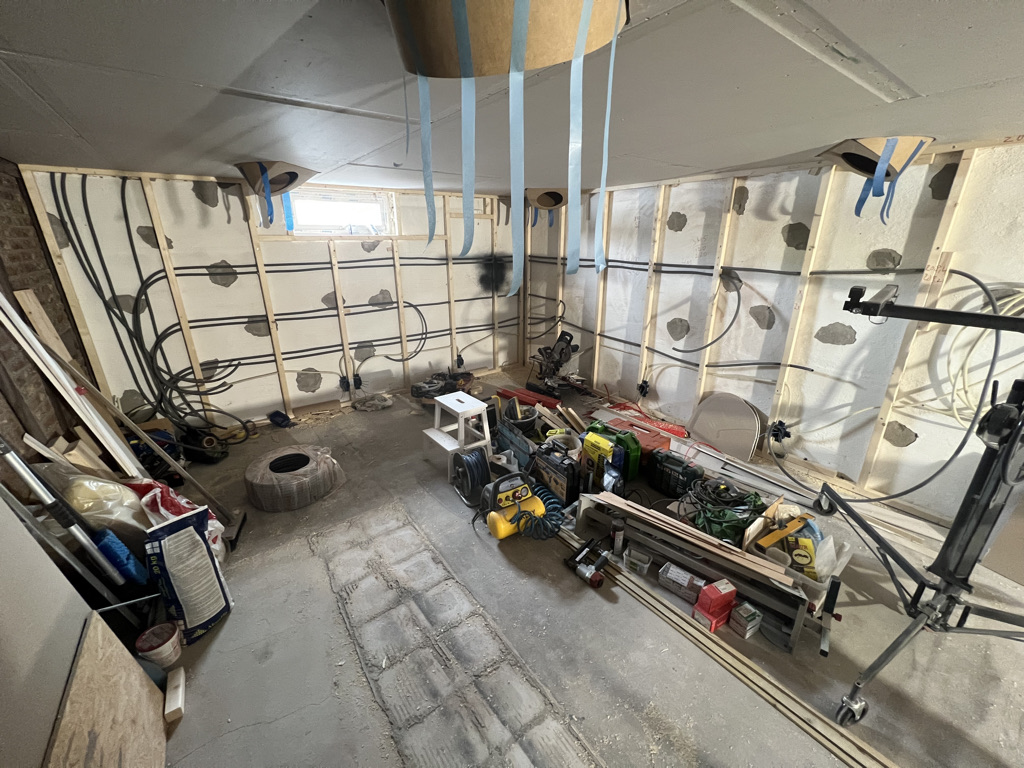

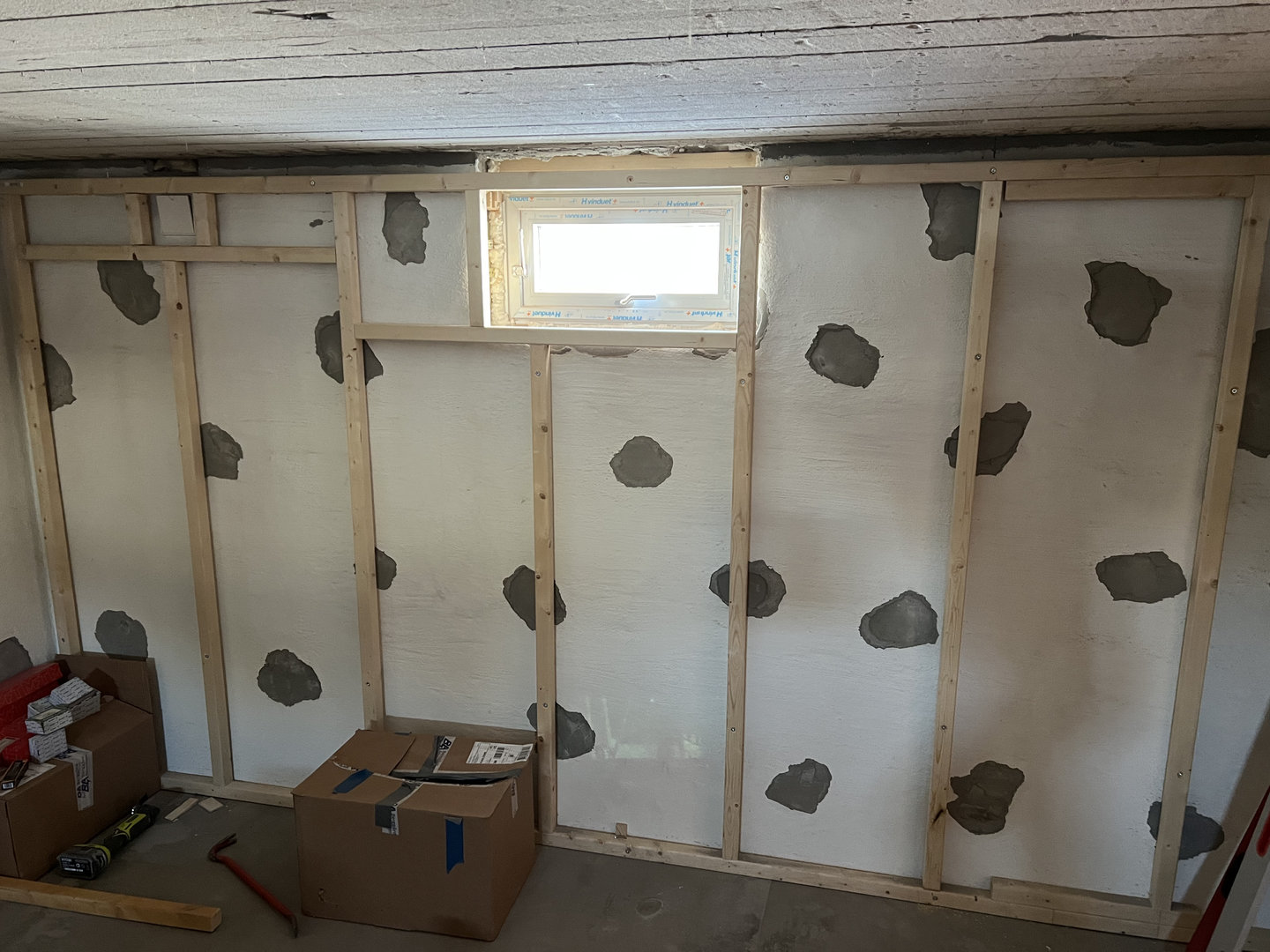

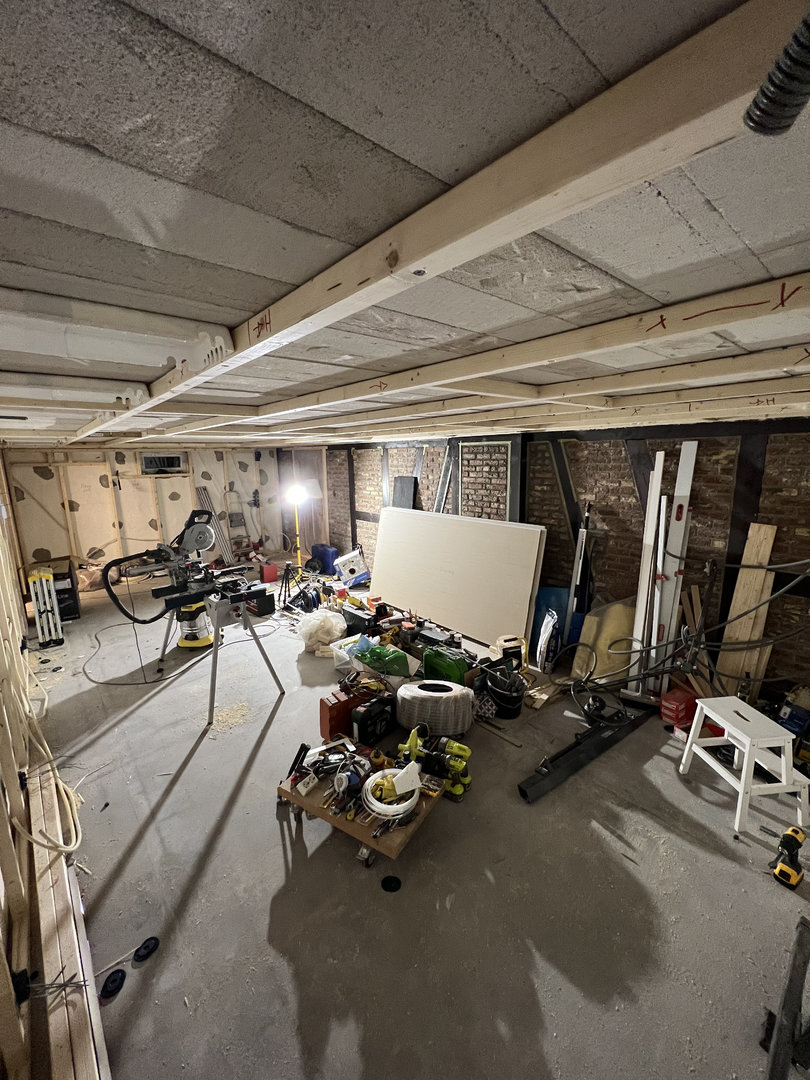

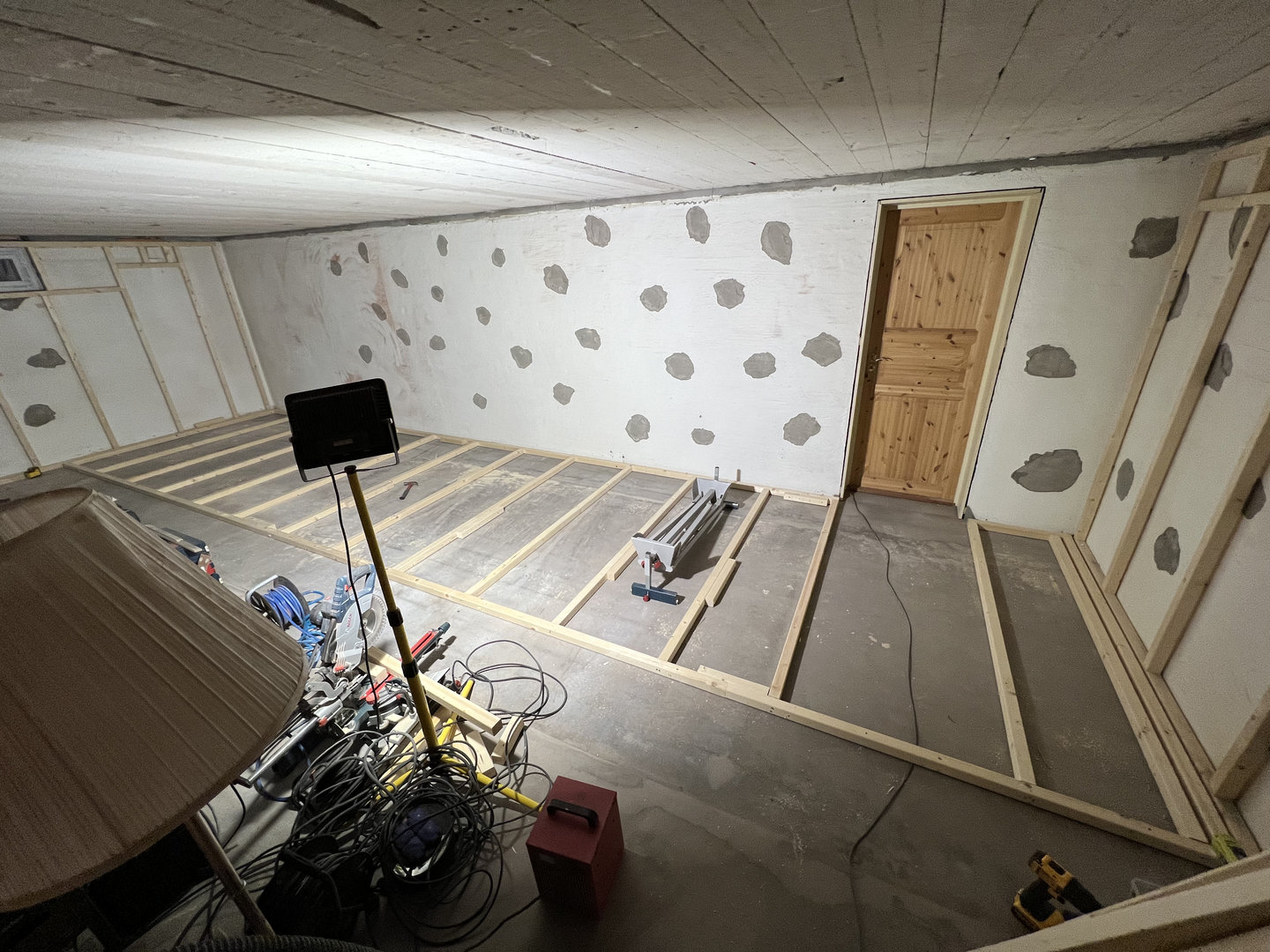

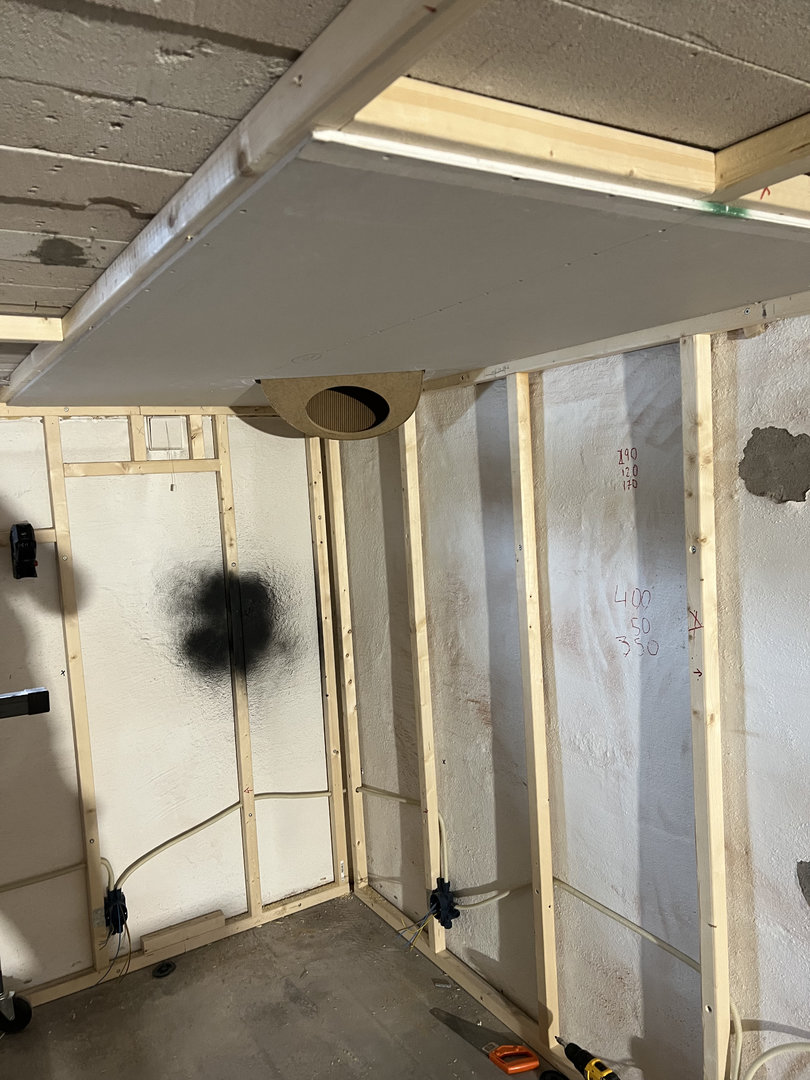

    Etter dette gikk vi over til lekting av vegger og tak, samt elektrisk arbeid:

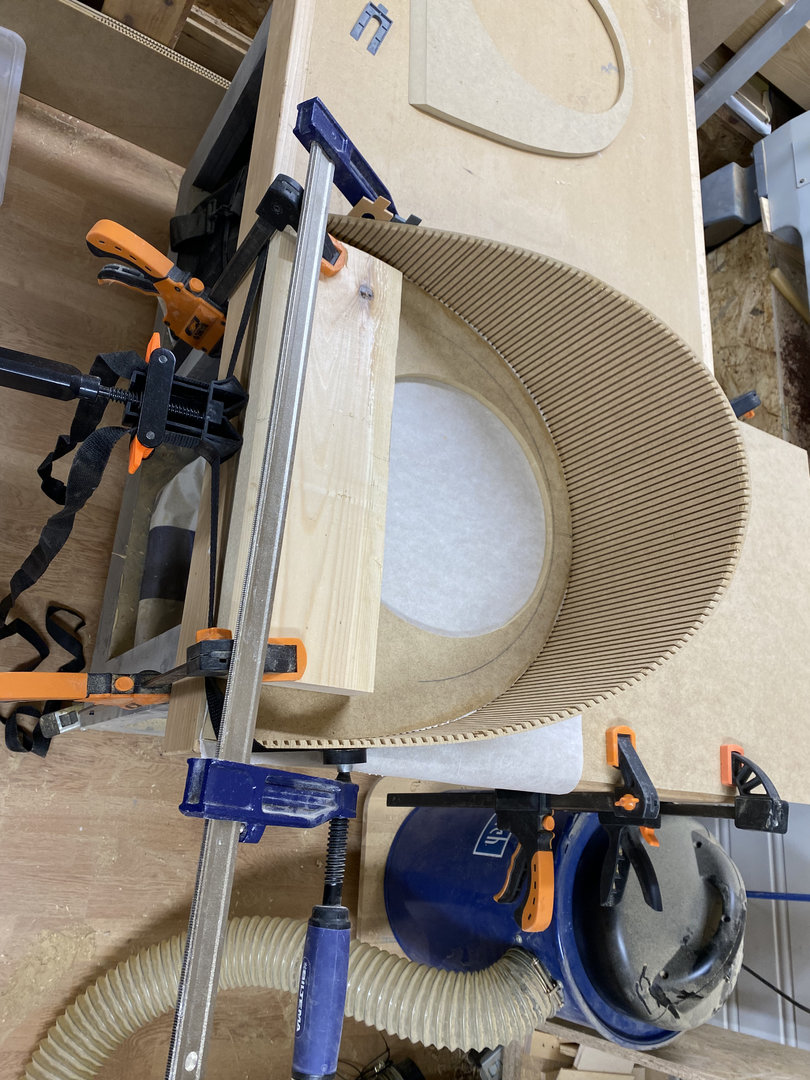

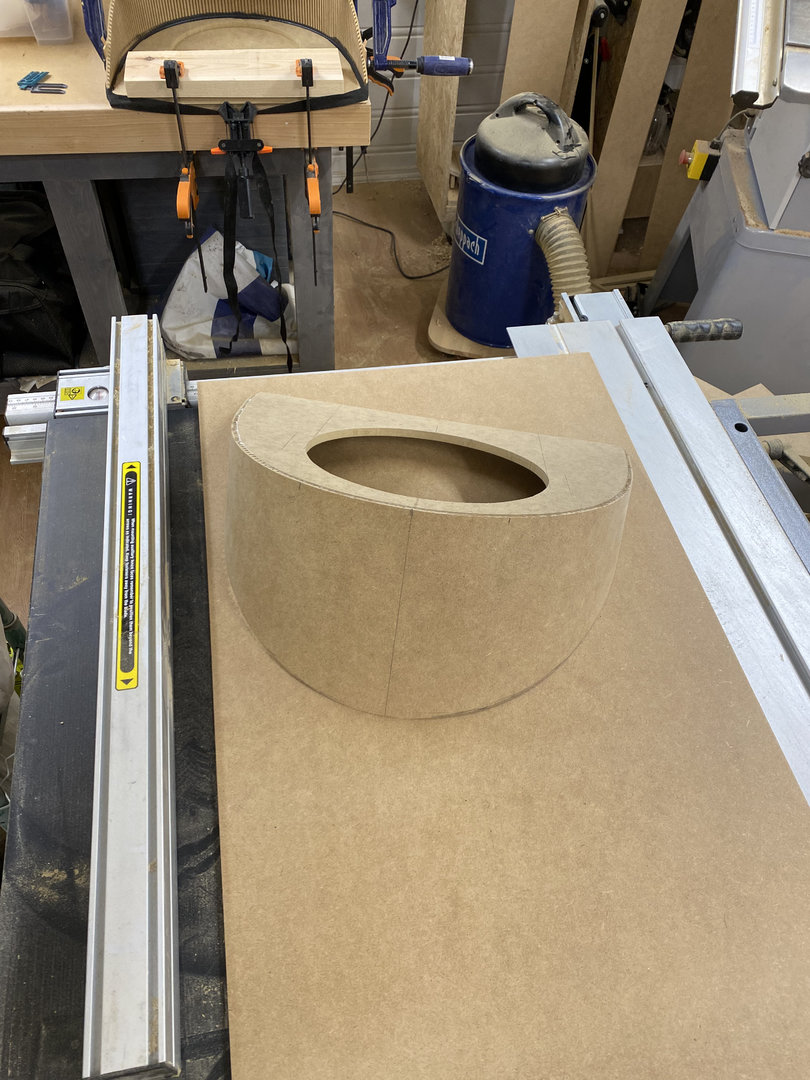

    Et av de største dilemmaene jeg tidlig støtte på var takhøyden, og jeg visste allerede fra starten av at jeg aldri ville kunne få til et “etter boka oppsett”, men måtte nøye meg med så optimale løsninger jeg fikk til med rommet jeg hadde til rådighet (også sett i lys av at dette rommet skulle bli benyttet til andre ting enn hjemmekino). Dette leder oss til den interessante prosessen med å få til en god Atmos-løsning. Her søkte jeg internettet opp og ned uten å finne helt det jeg ønsket, og valgte derfor å ta sakene i egne hender. Under ser dere litt bilder av prosessen så langt med å få på plass Atmos-høyttalere i taket med hjemmesnekrede kasser som delvis ligger bak gipsen (jeg kunne ikke ta særlig av takhøyden og hadde derfor ikke mye å gå på):

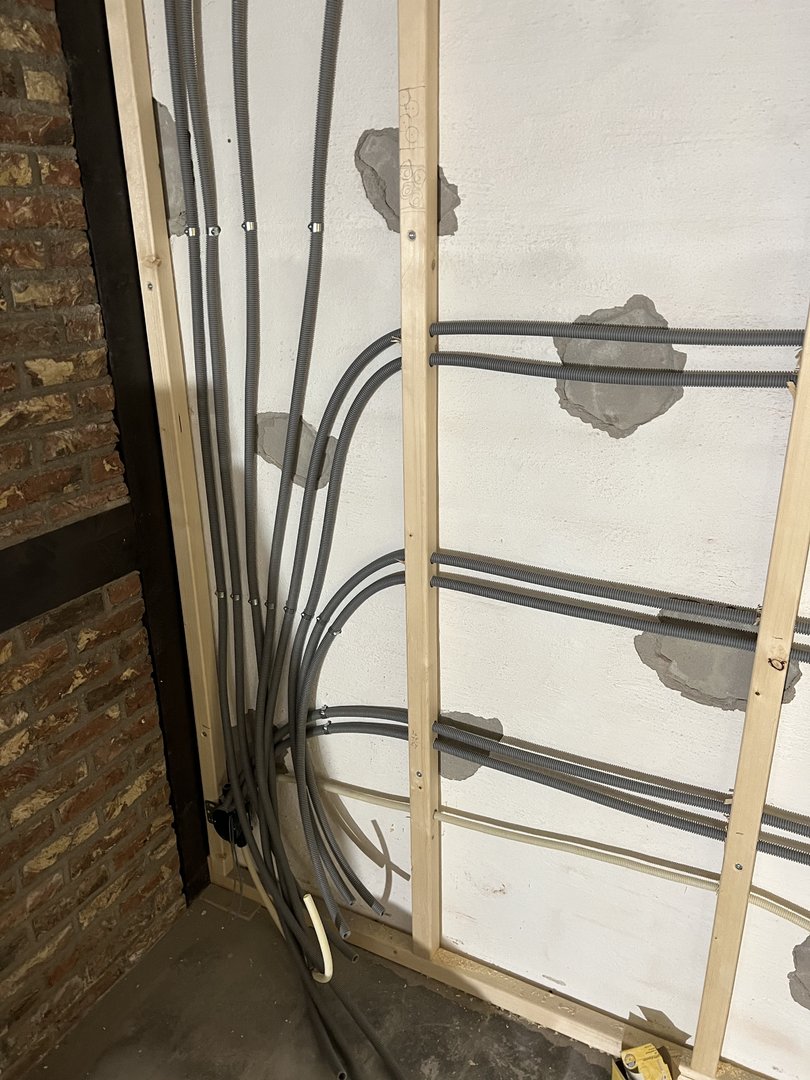

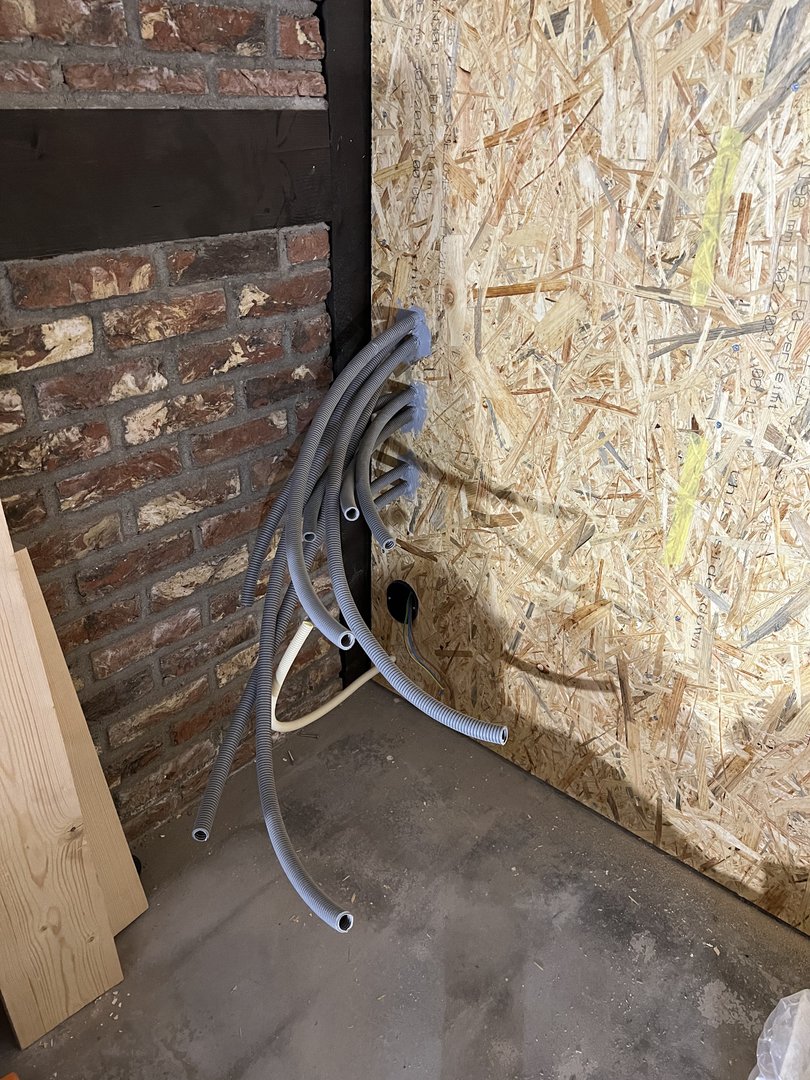

    Nylig ble også k-rør trekt i veggene:

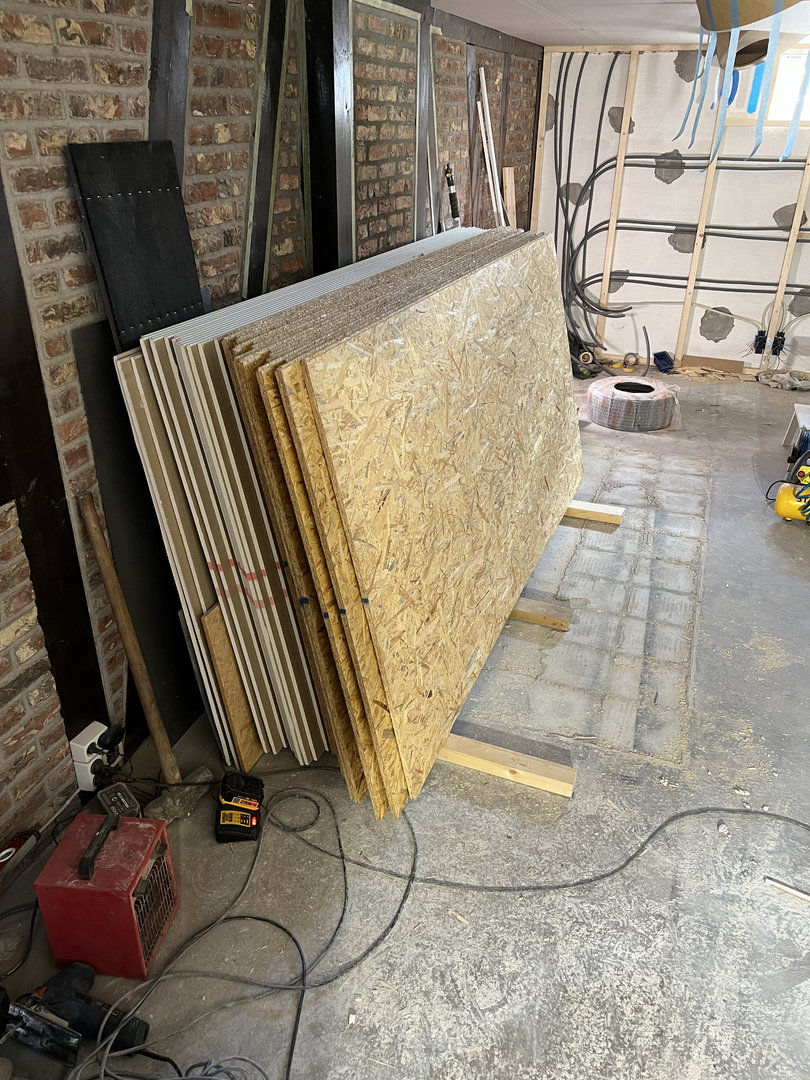

    Nå står OSB og gips på vegger i neste rekke:



    Kommer oppdateringer fortløpende!


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

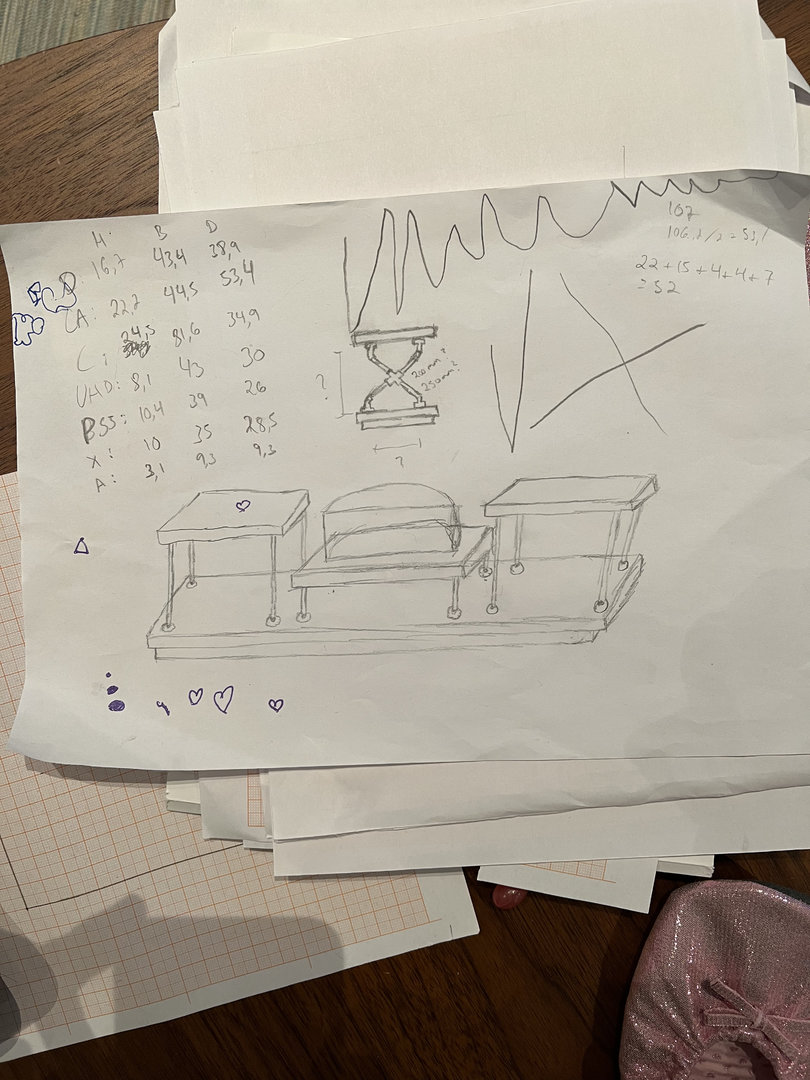

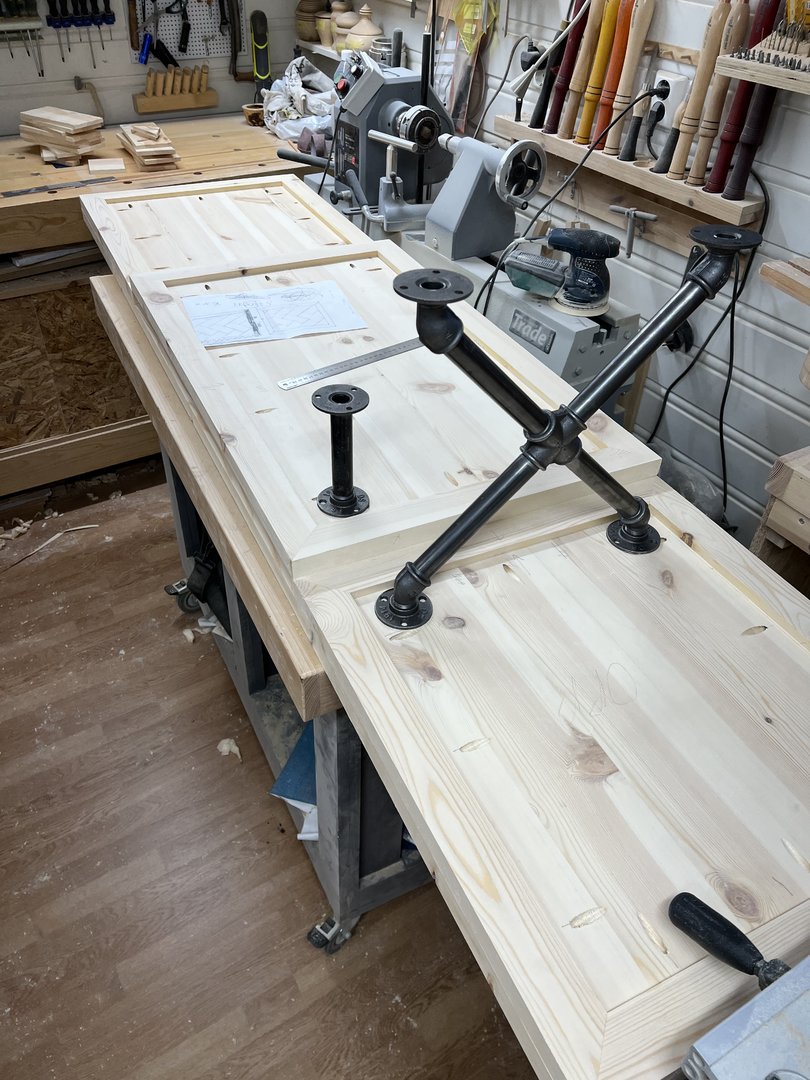

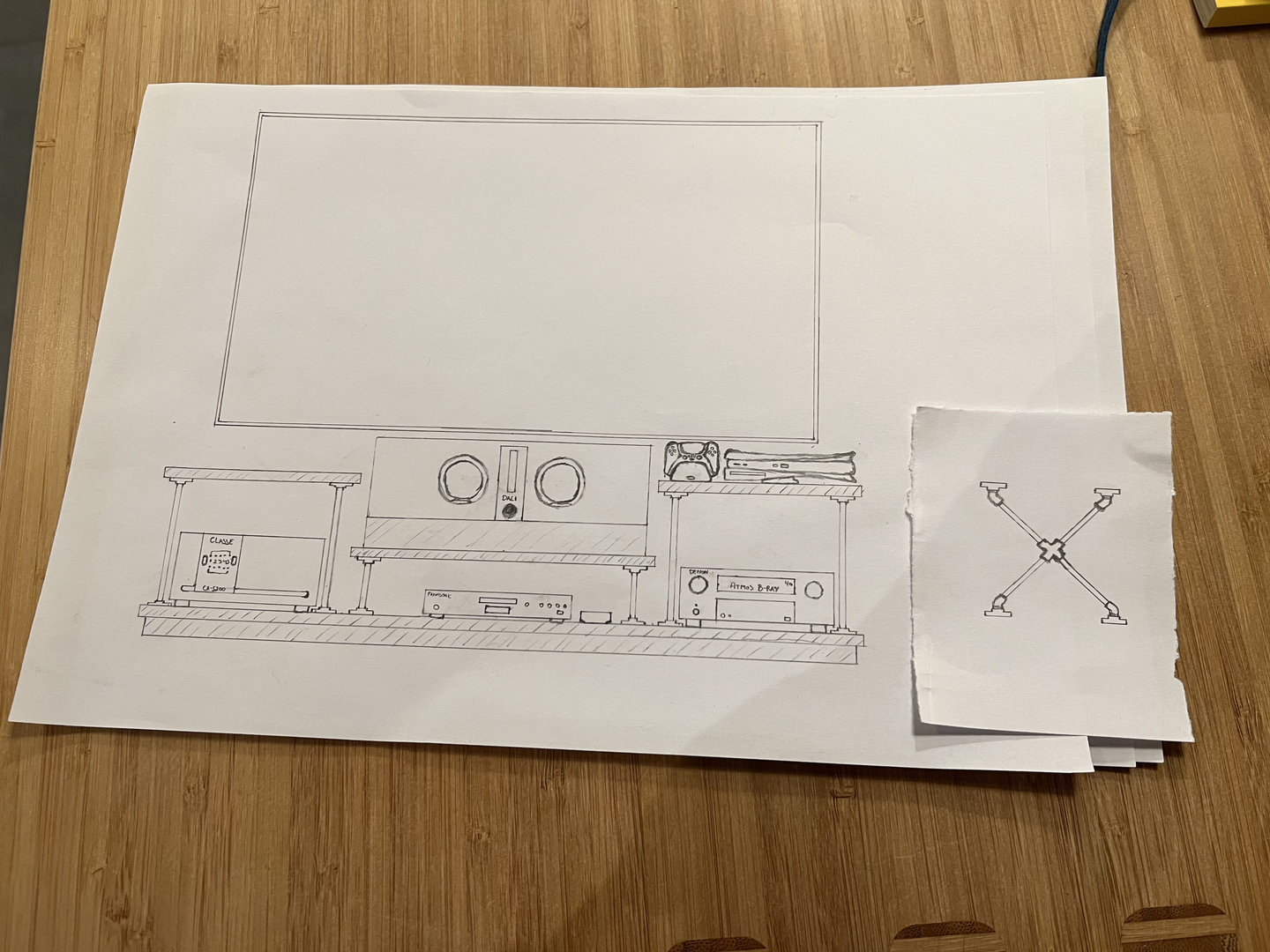

    Parallelt med arbeidet som pågår i kjellerstuen holder jeg i tillegg på sammen med svigerfar med et lite prosjekt for å bygge en TV-benk på mål som vil passe våre eksakte behov. Dette vil være en TV-benk bestående av treverk med fiskebeinsmønster og galvaniserte stålrør. Her er pågående (planleggings)prosess:



    Tanken er for øvrig å bygge en "kile" under senterhøyttaleren for å vinkle den mot ørehøyde til lytterposisjonene i sofaen.


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

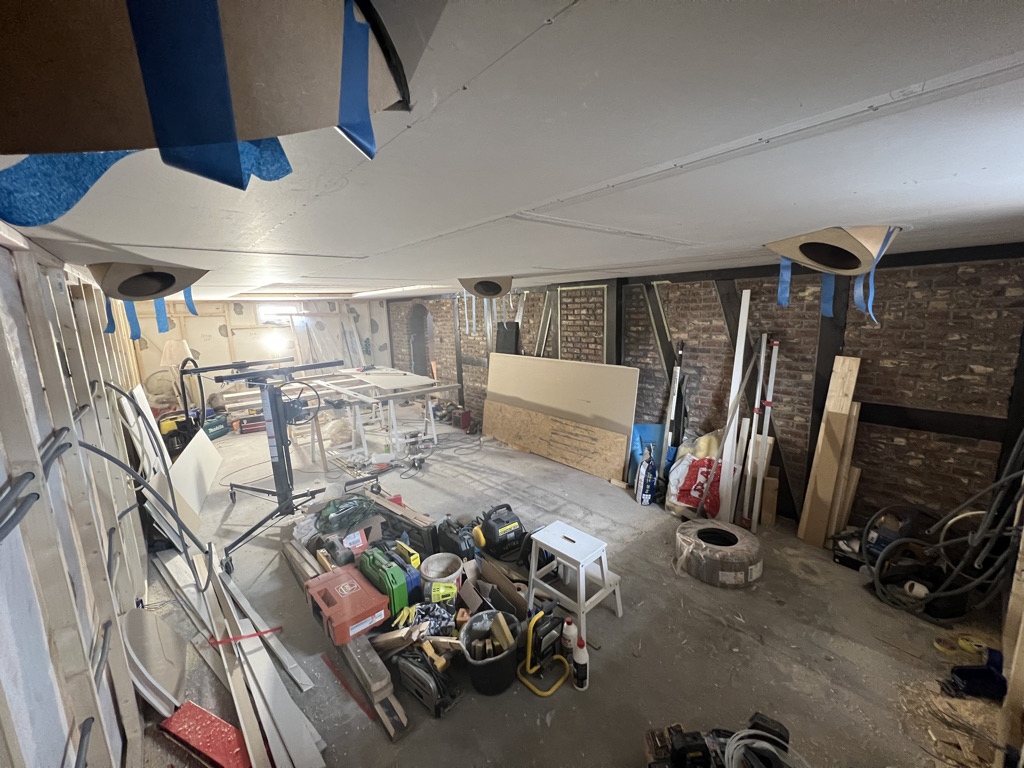

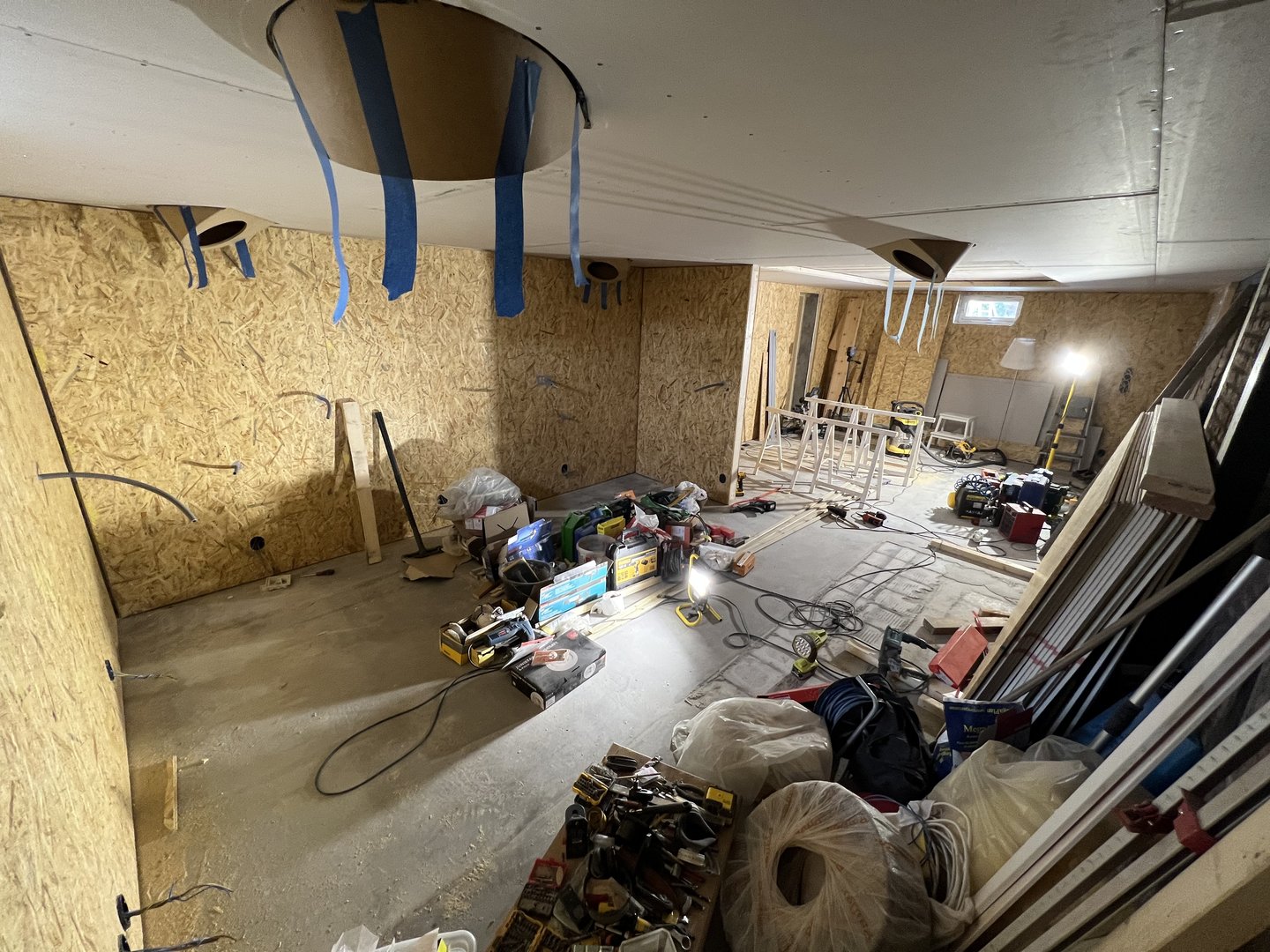

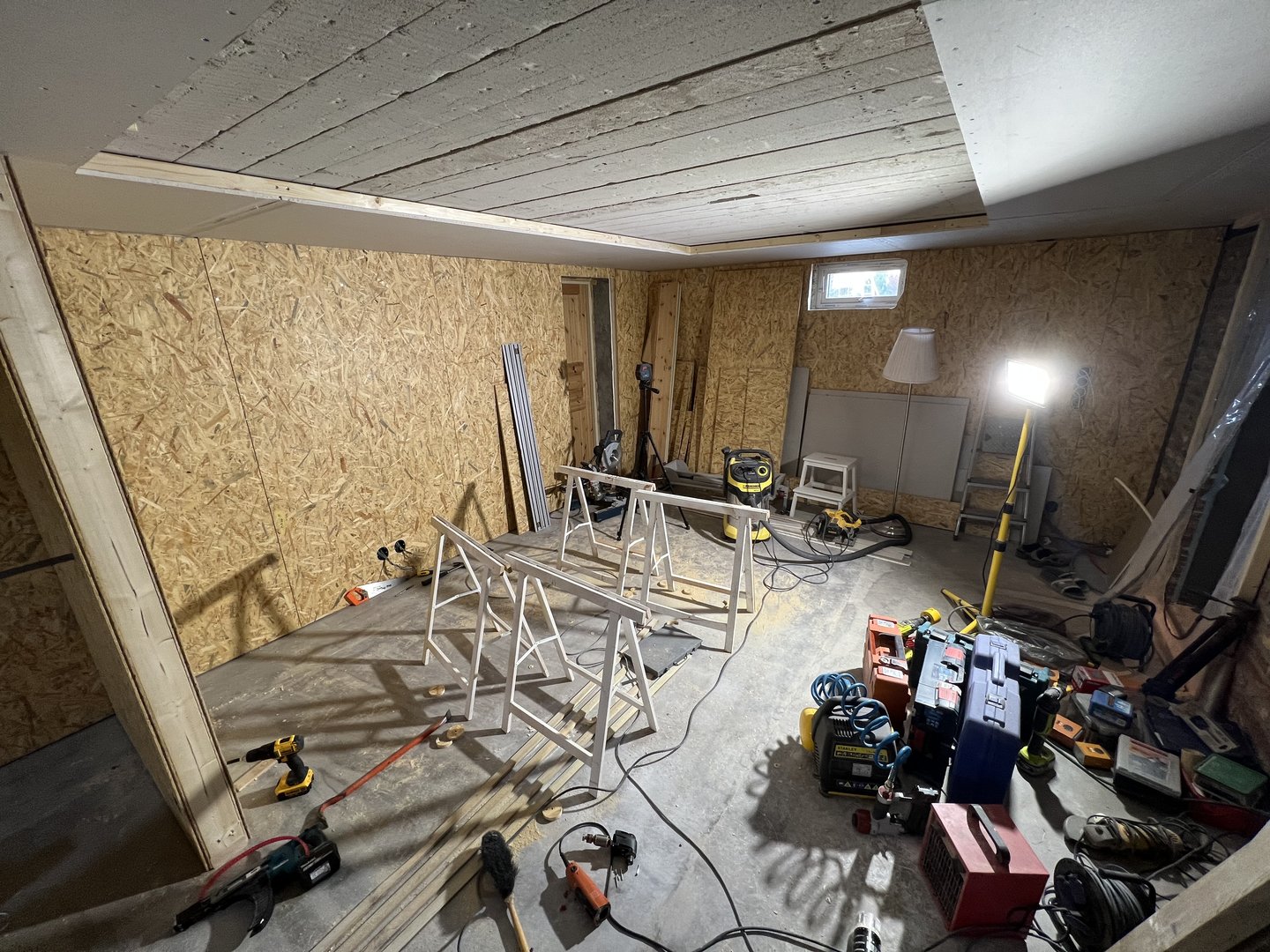

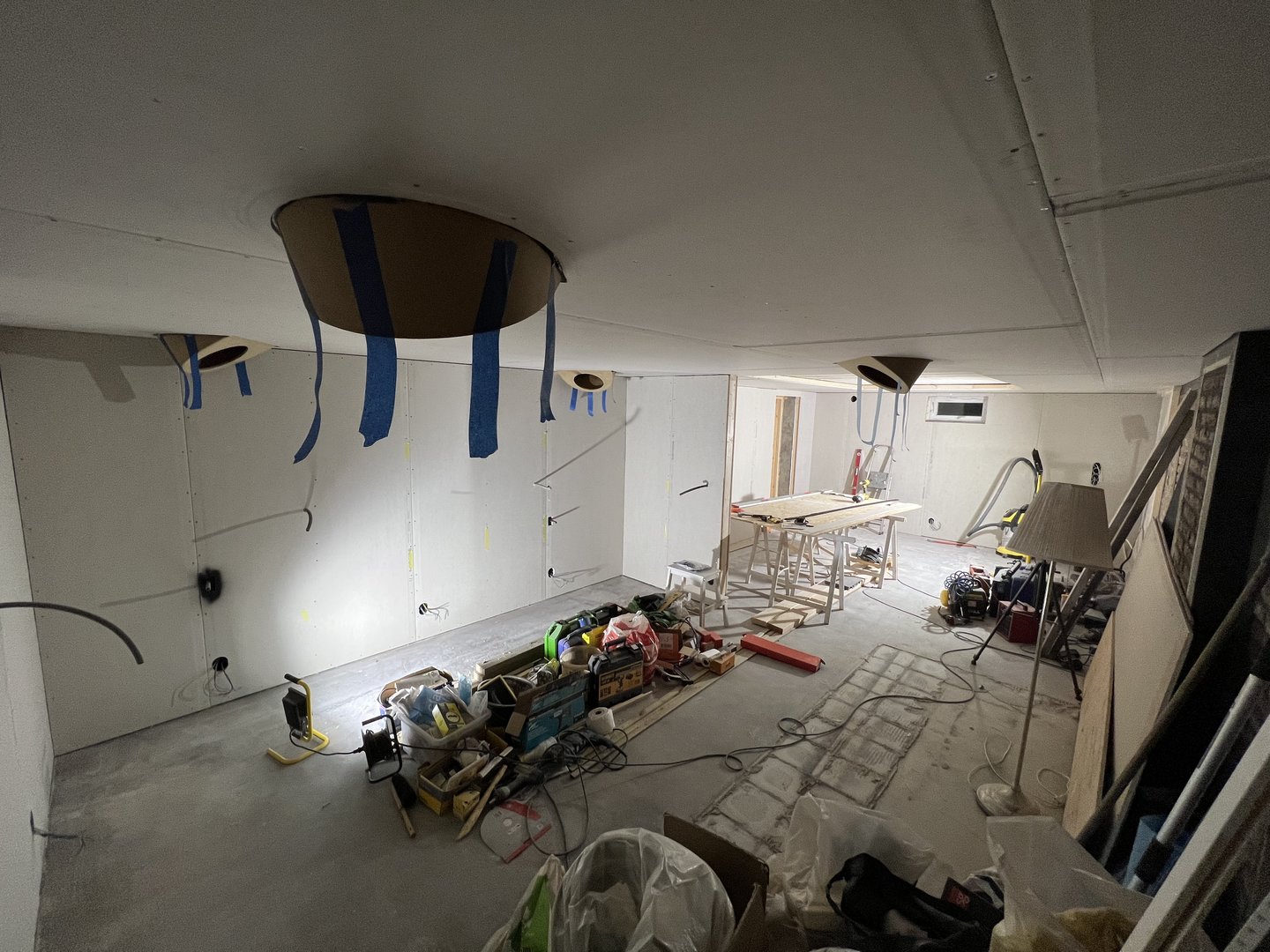

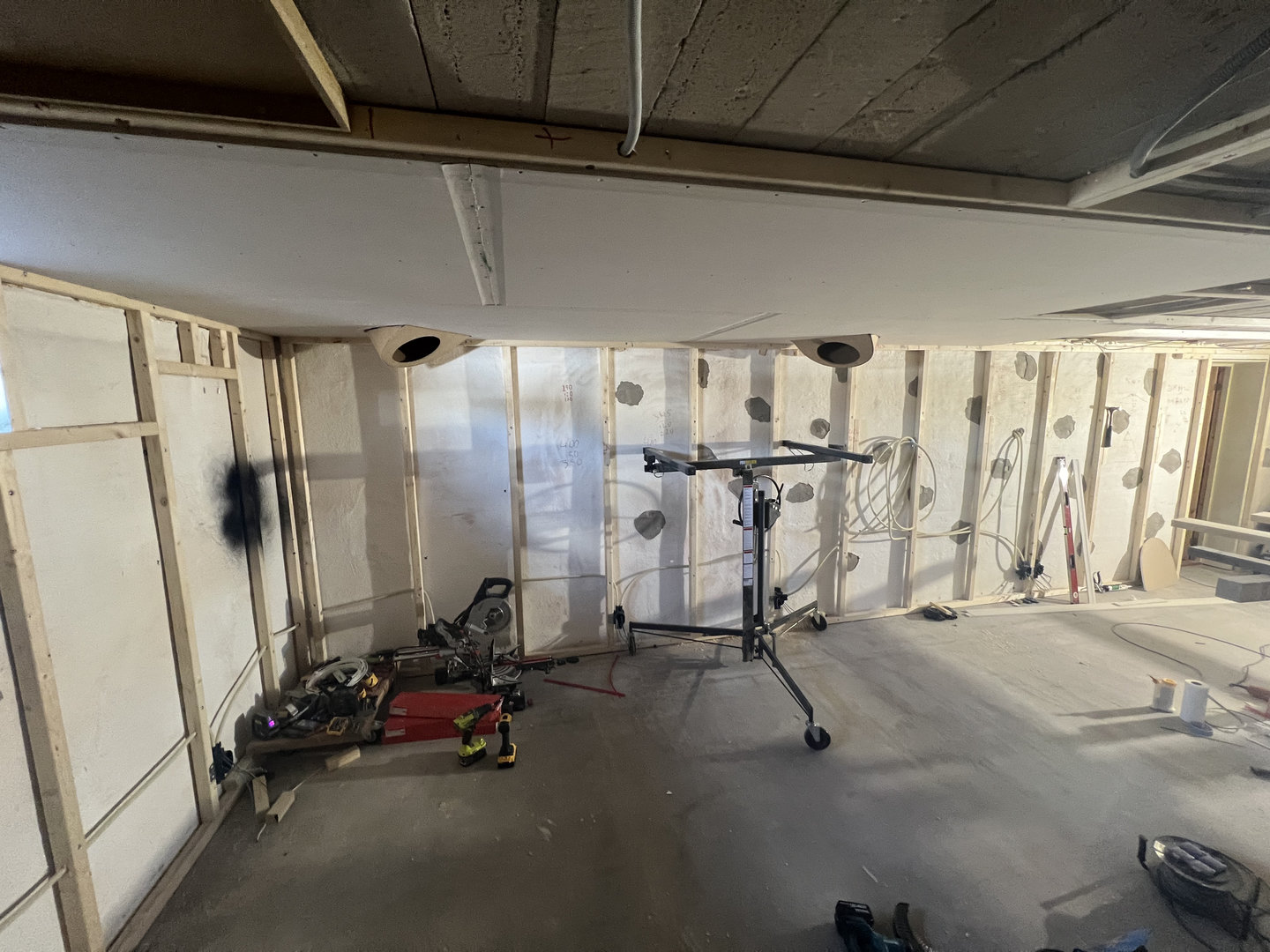

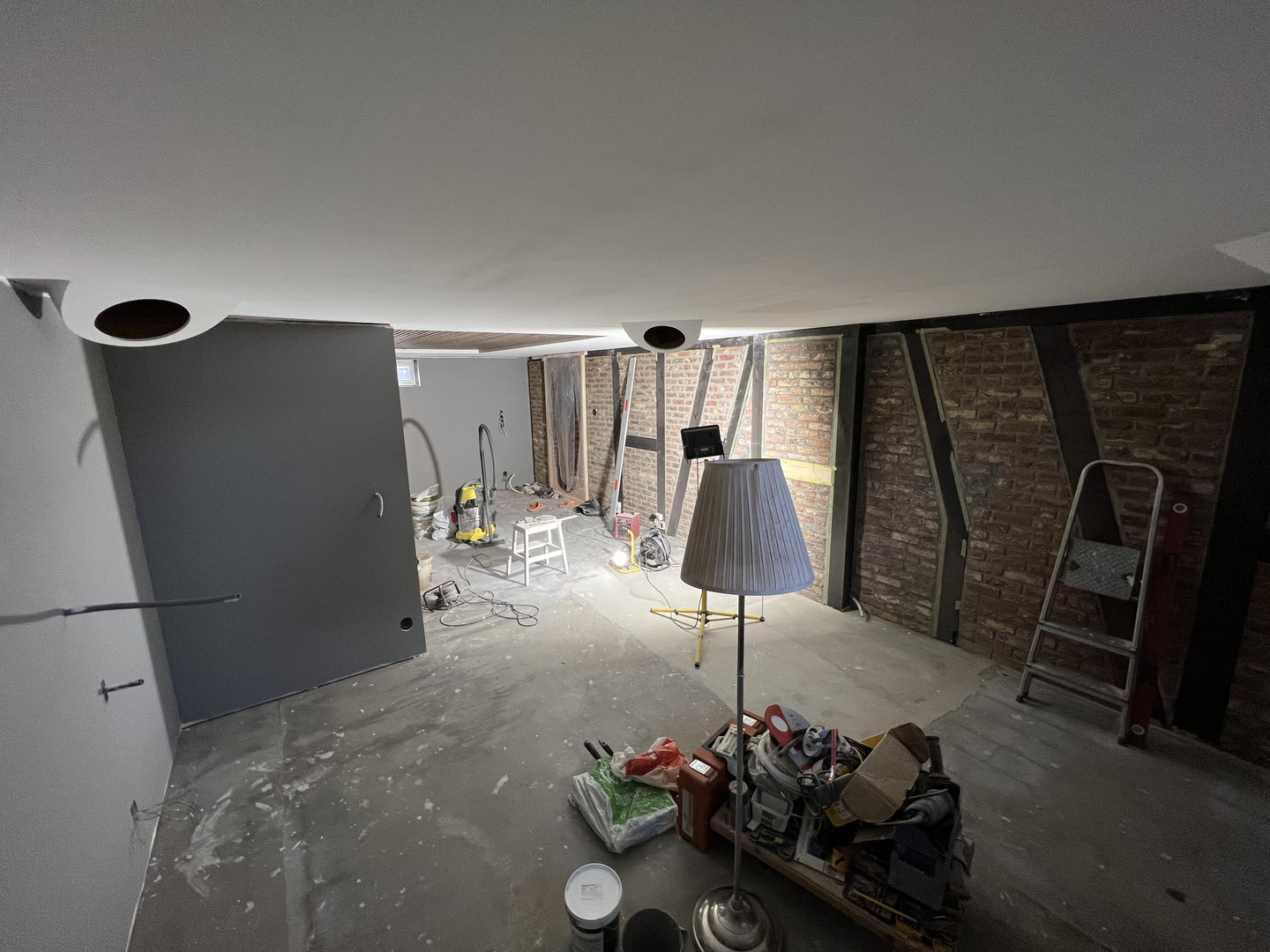

    Helg og det betyr som regel mer oppussing. Har kommet litt videre med skillevegg på plass og alle OSB-plater satt opp:



    Begynner sakte, men sikkert å ta form!


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93
    Hva er den dingsen i taket der?

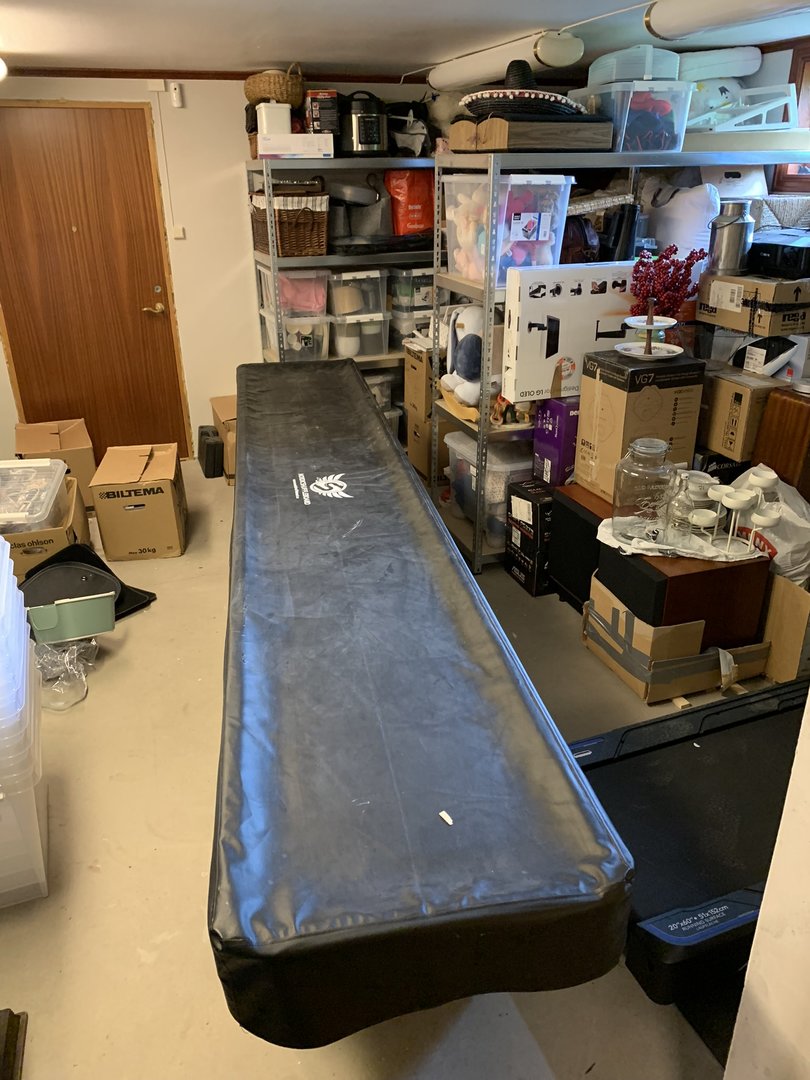

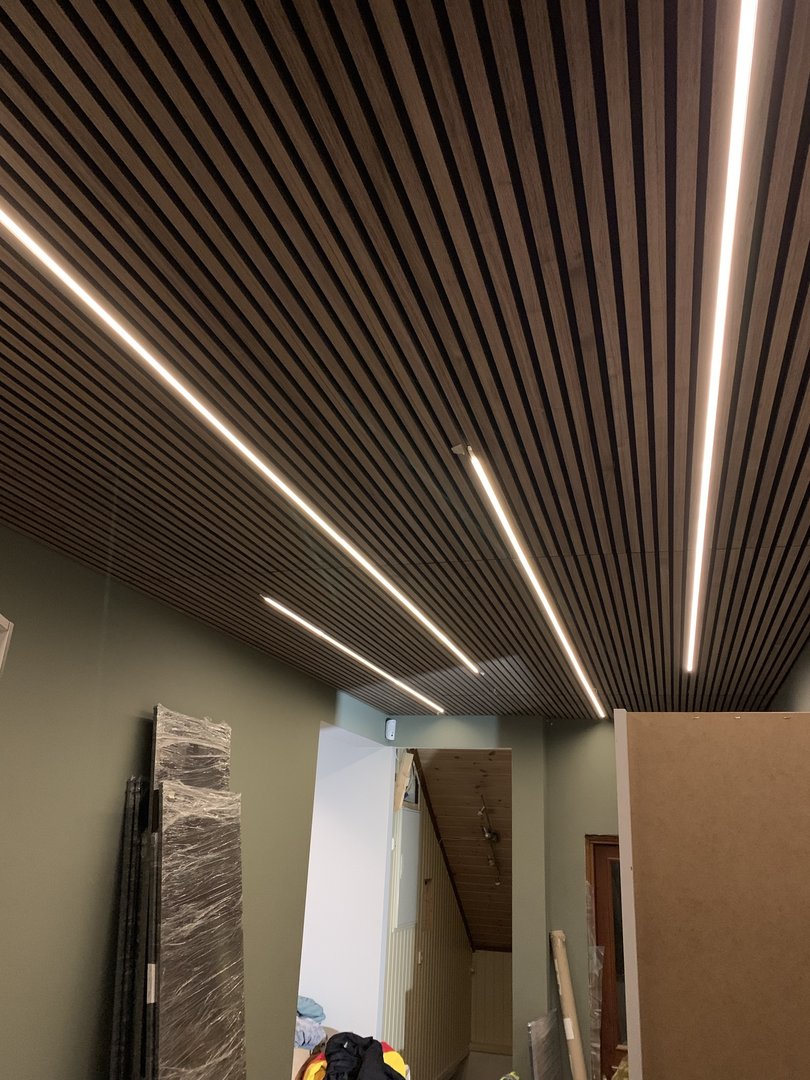

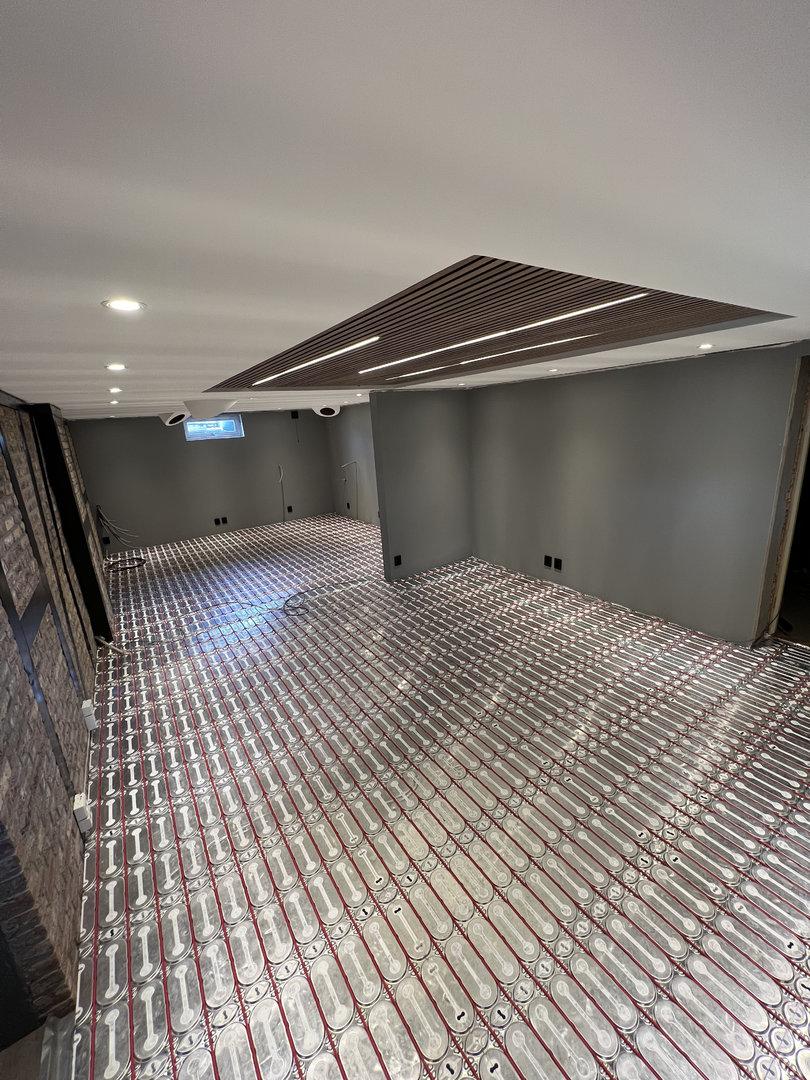

    Om du refererer til det åpne området så vil det komme spilepaneler der med led-striper i, ala det vi har gjort i yttergangen. Det er under her shuffleboardet vil stå:

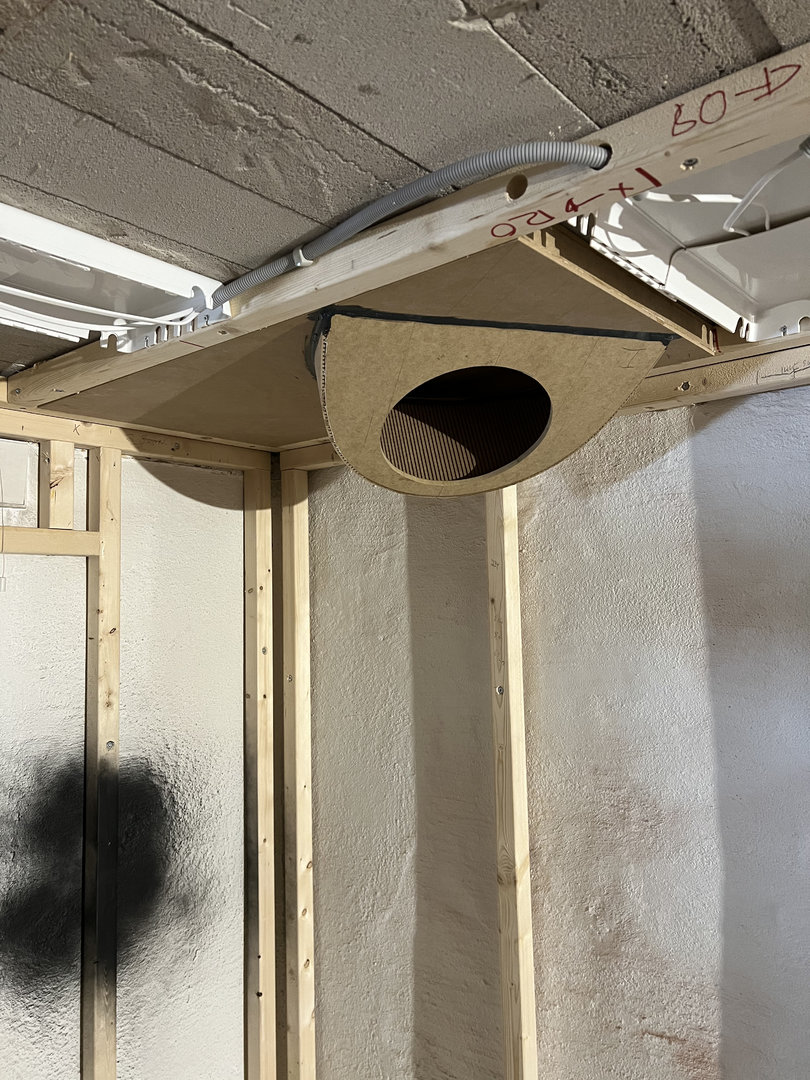

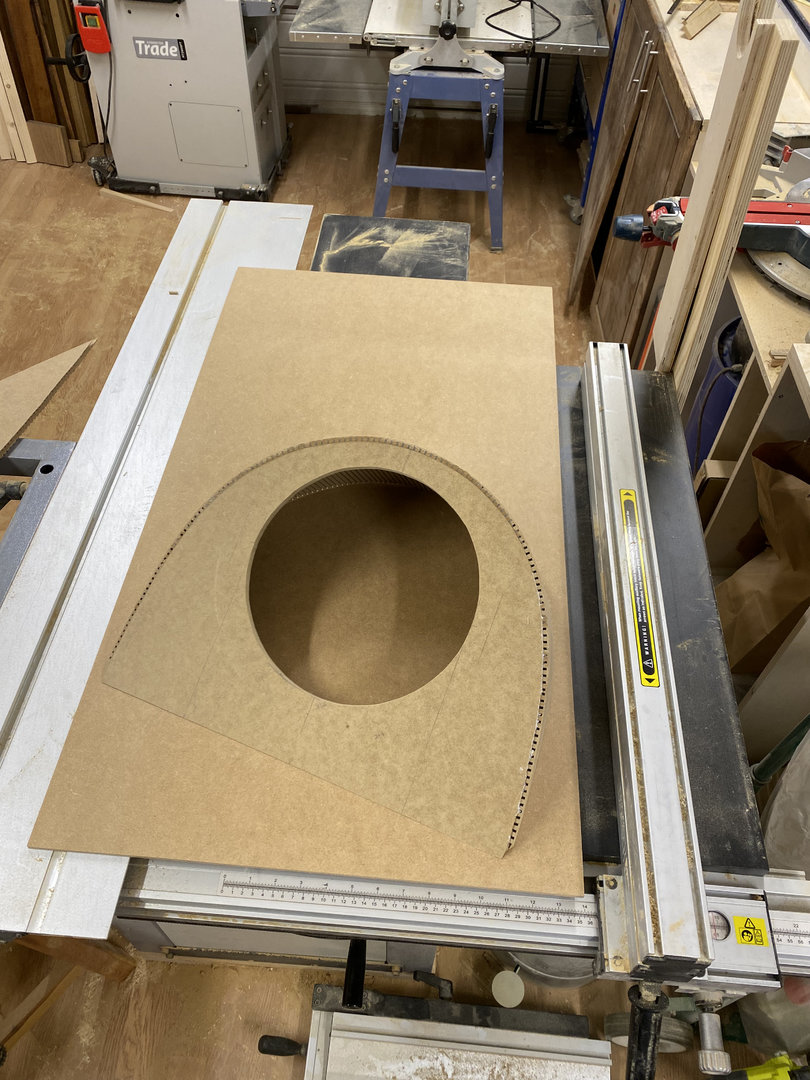

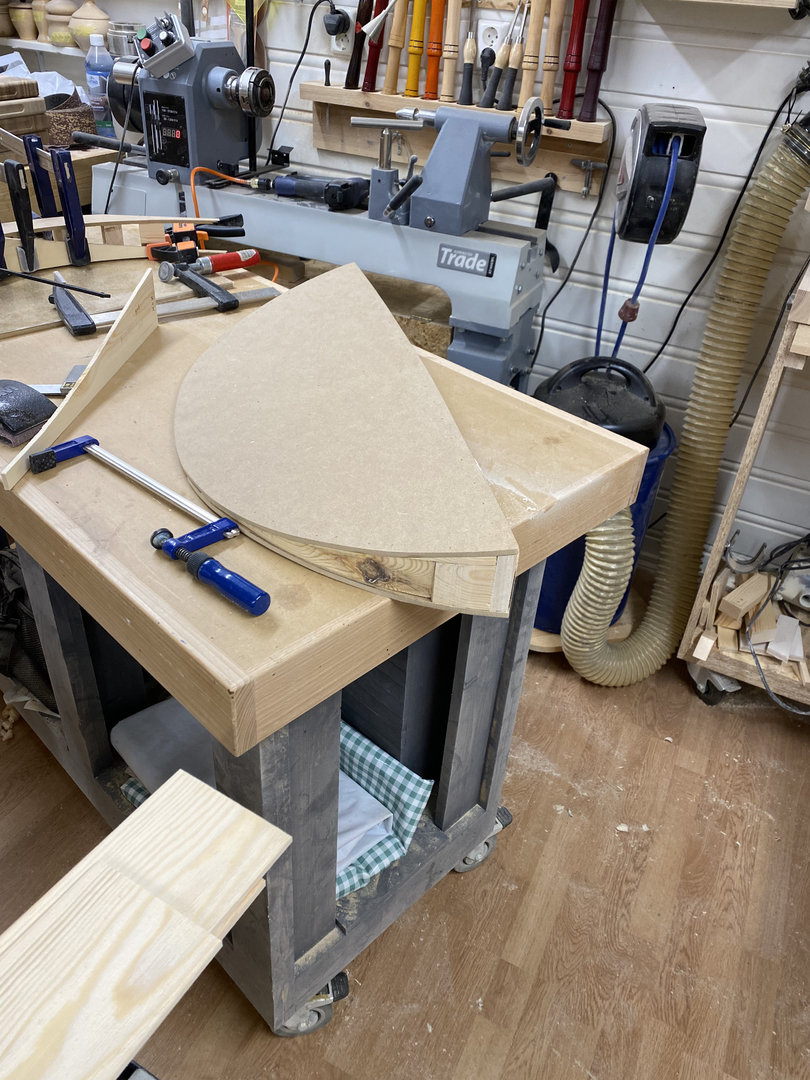

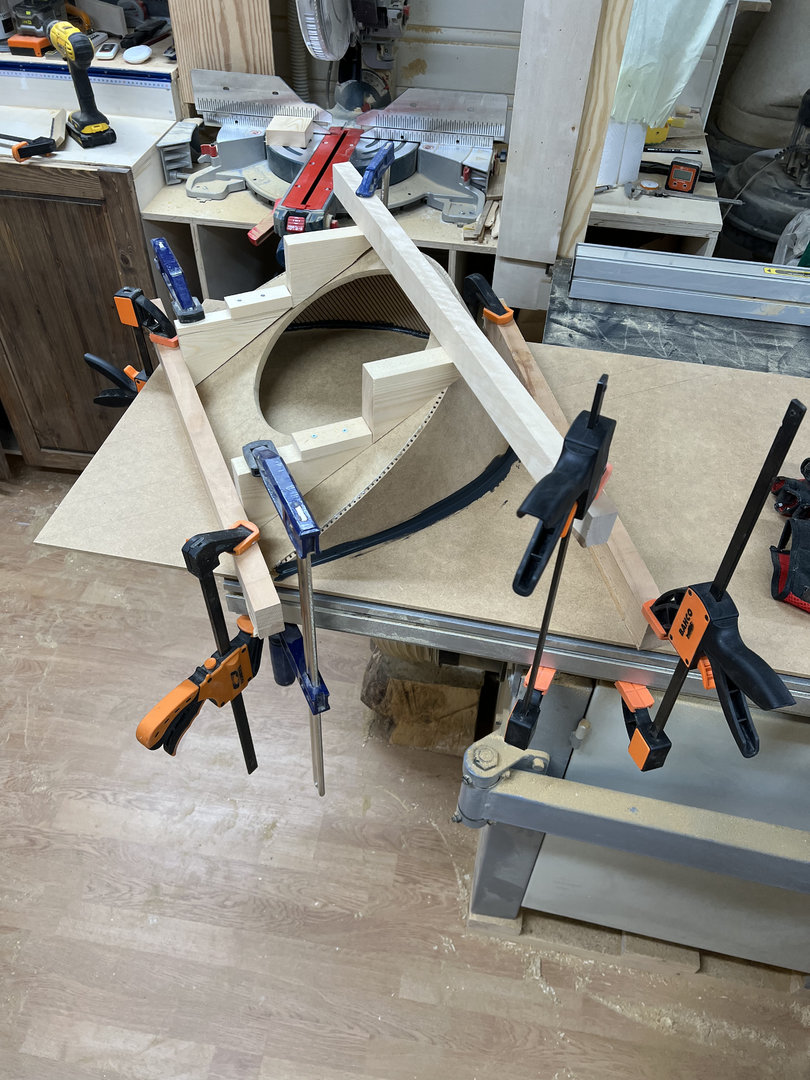

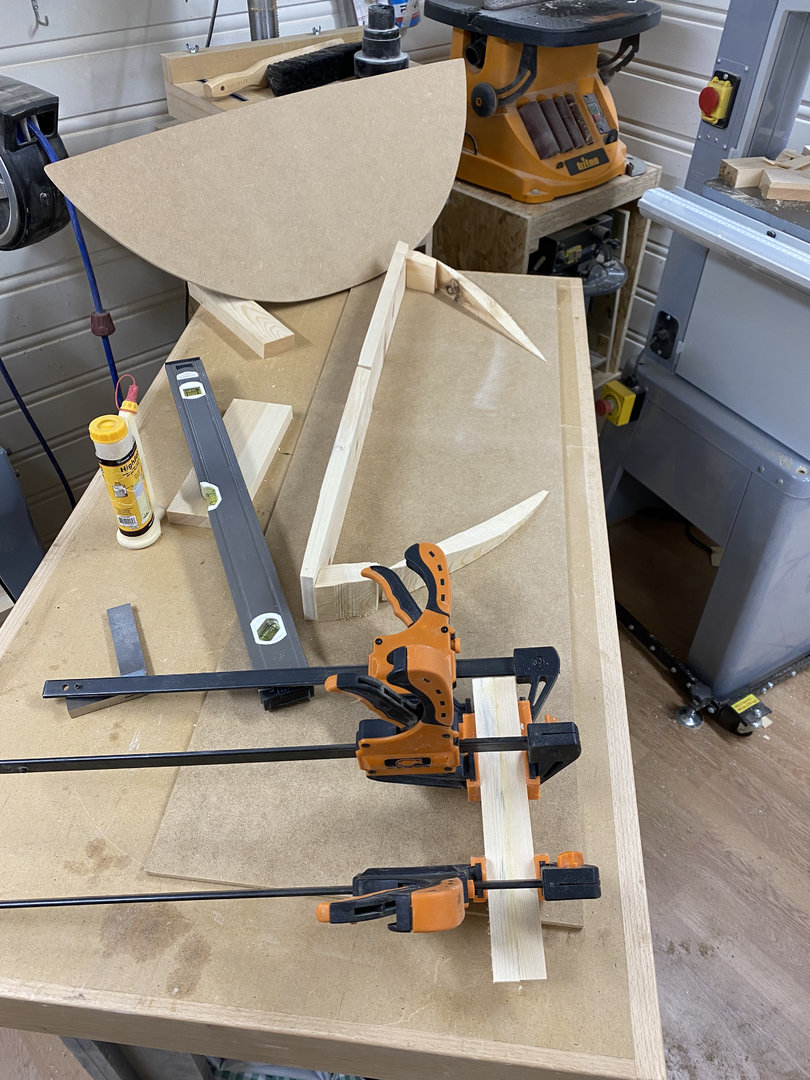

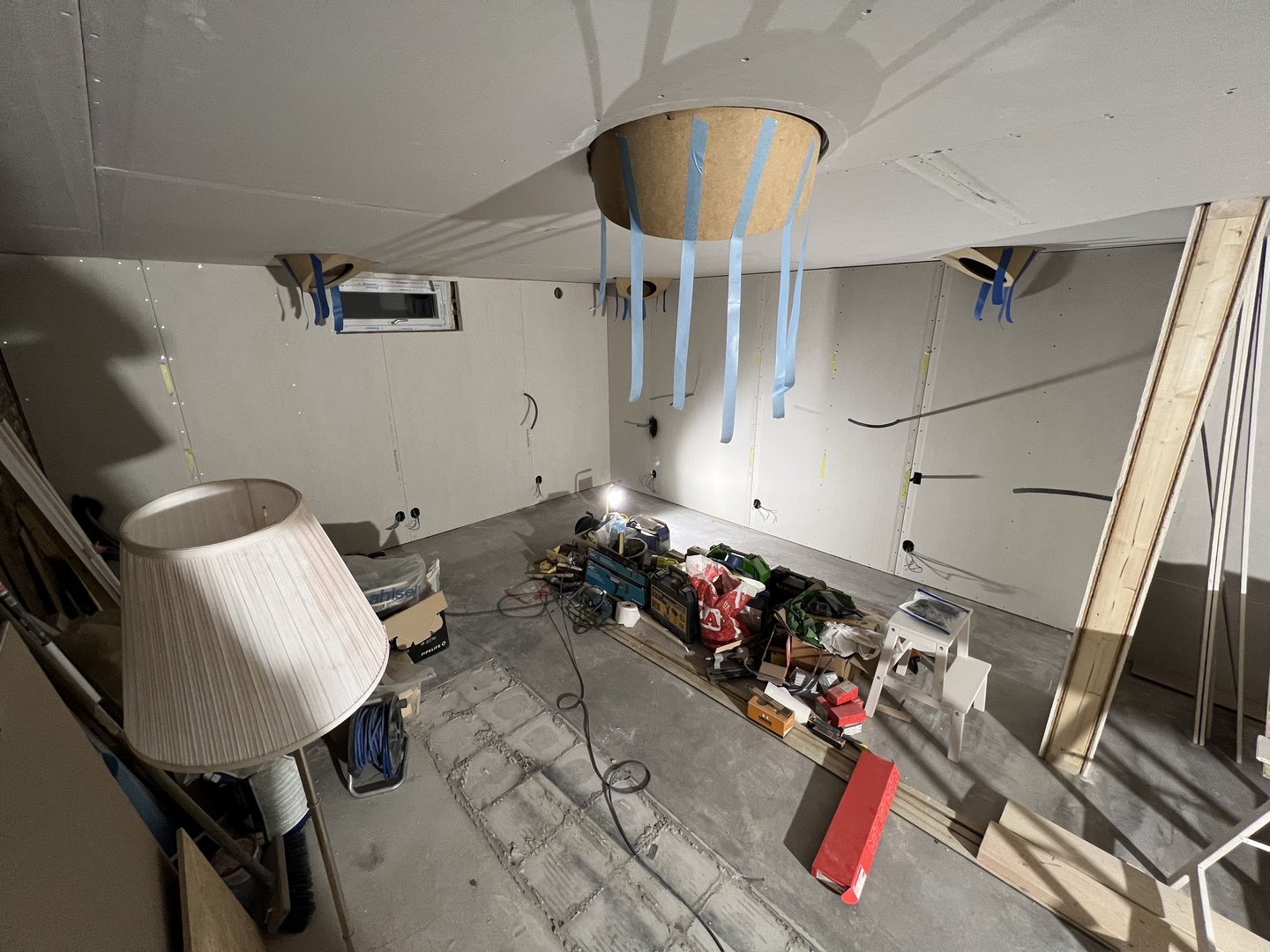

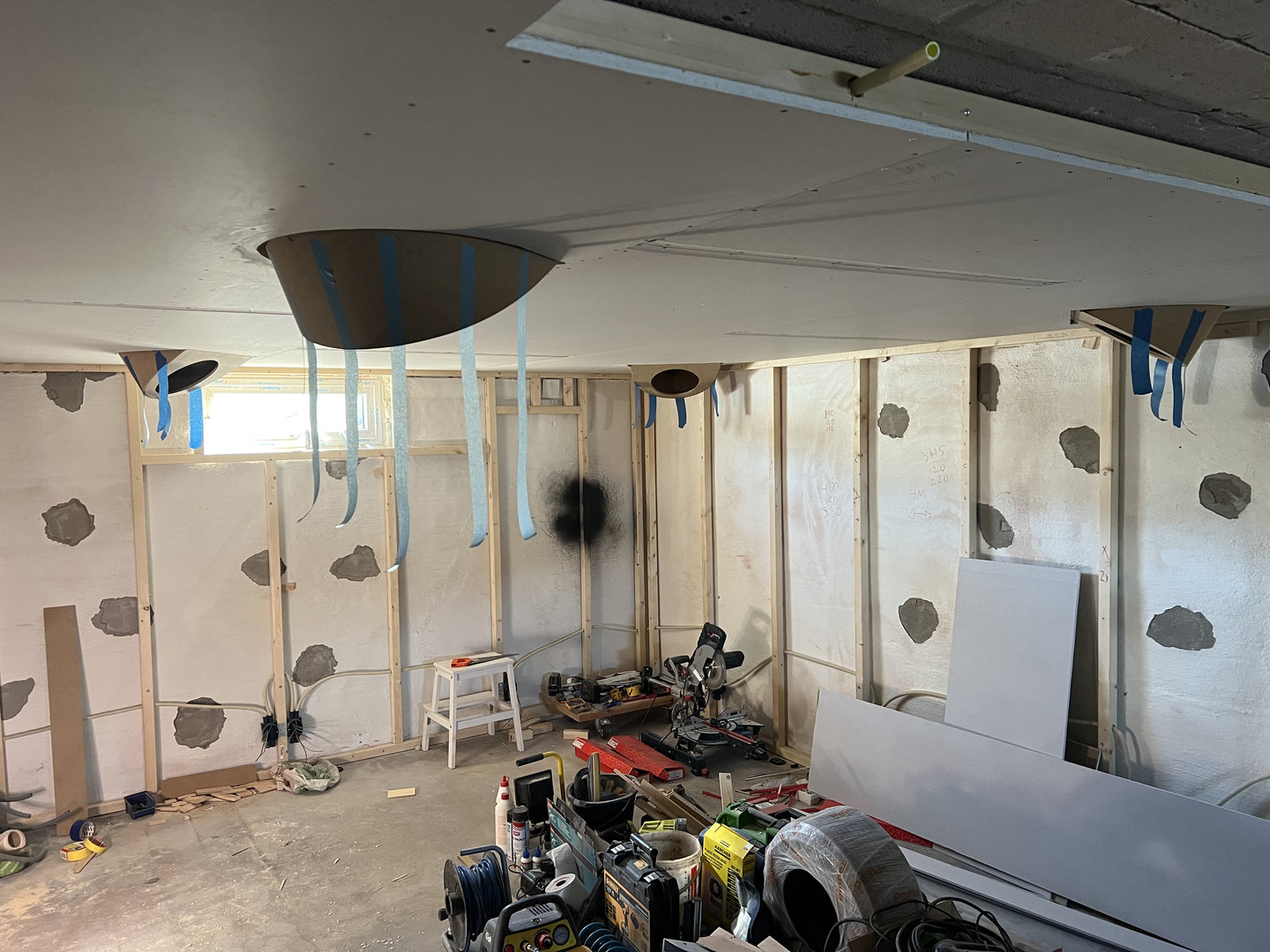

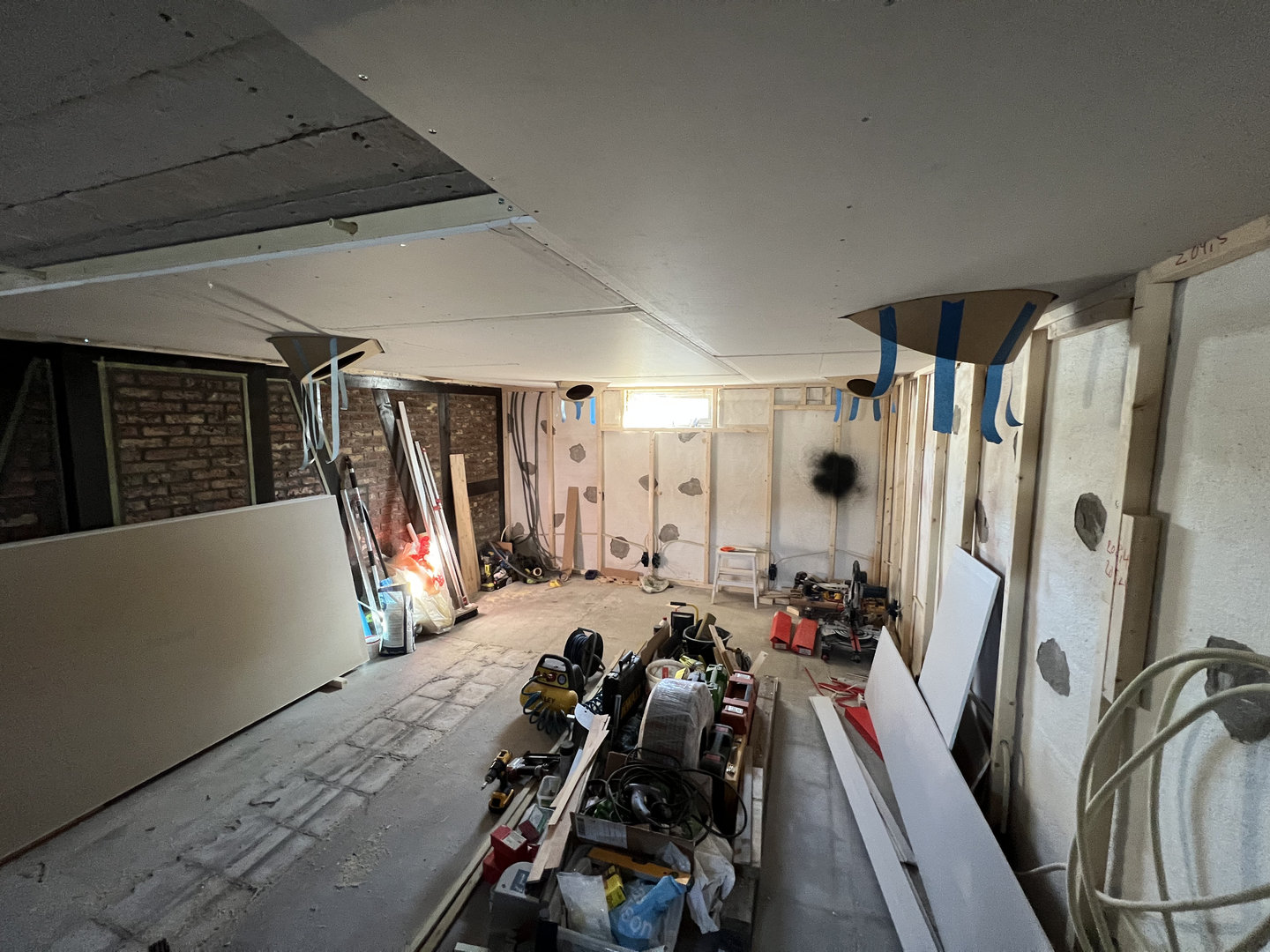

    Om du refererer til de fire «halvsirklene» som kommer ut av taket kan du se lengre opp i tråden. Det er hjemmesnekra backboxes som er produsert for å vinkle Atmos-høyttalerne (Dali Phantom K80) mot midten av sofagruppen:



    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

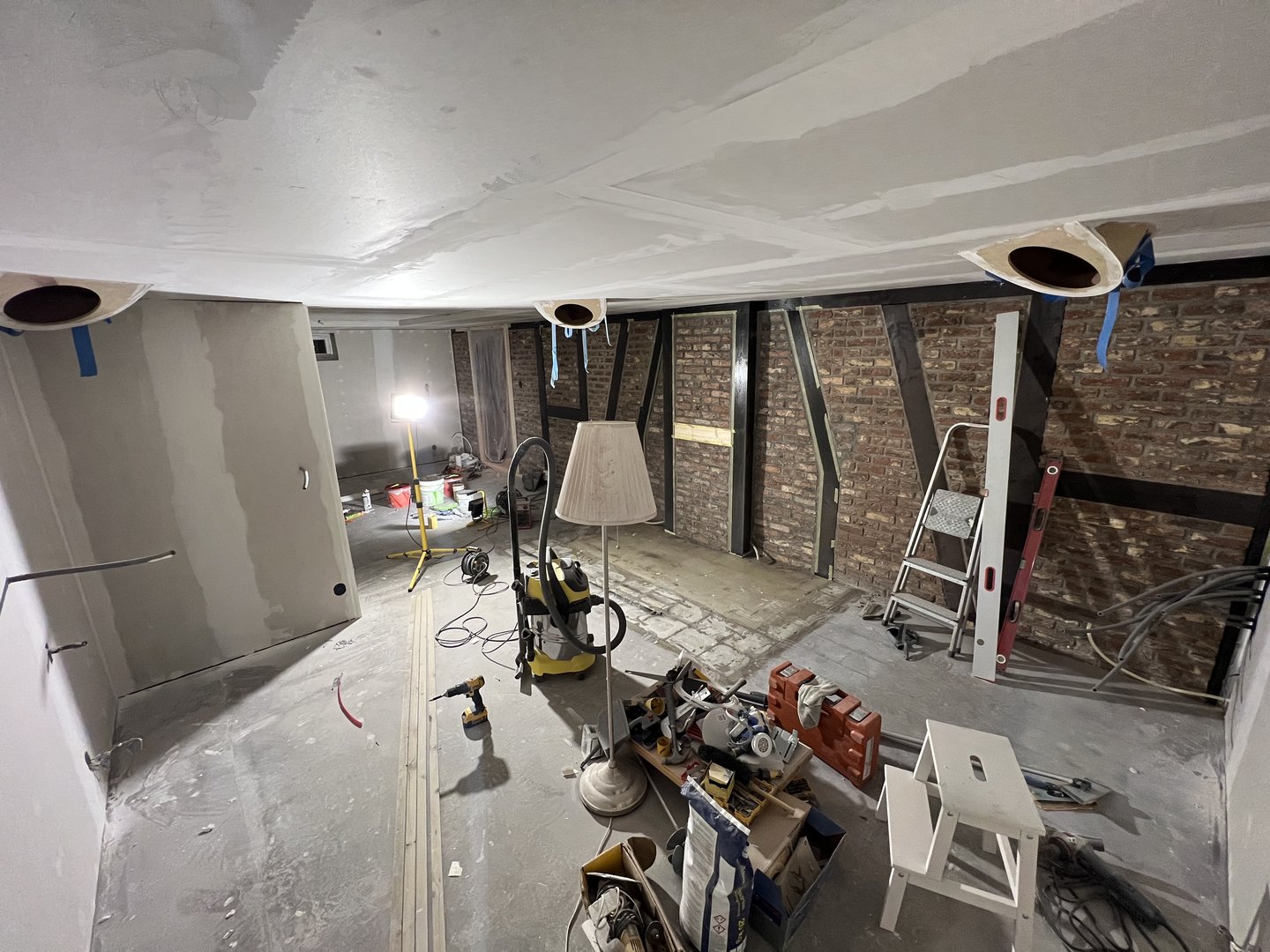

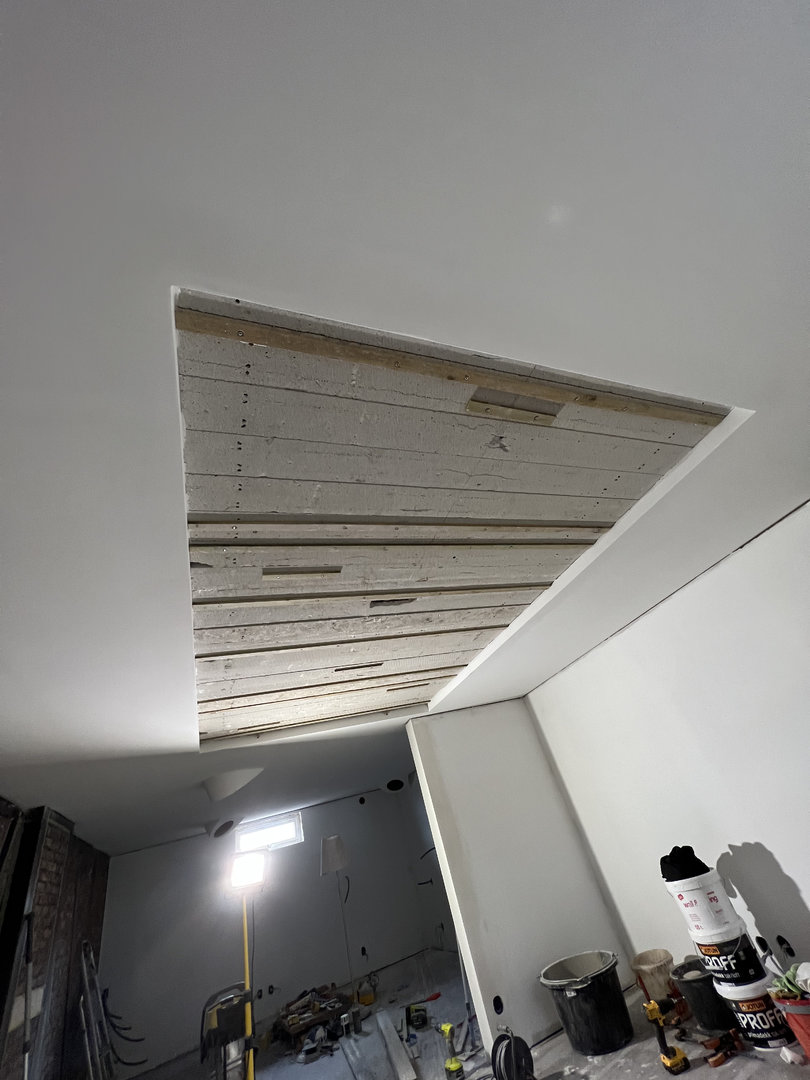

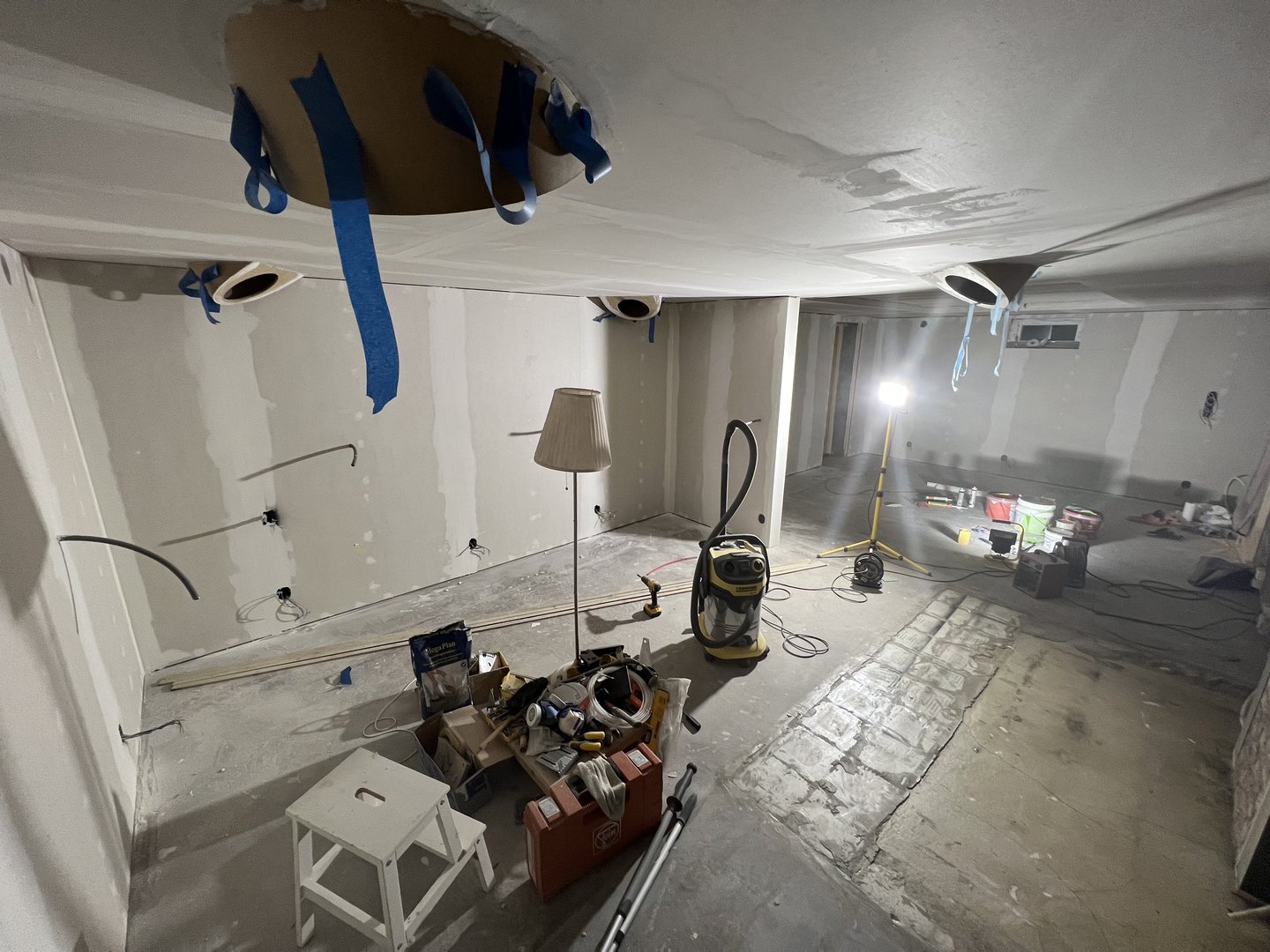

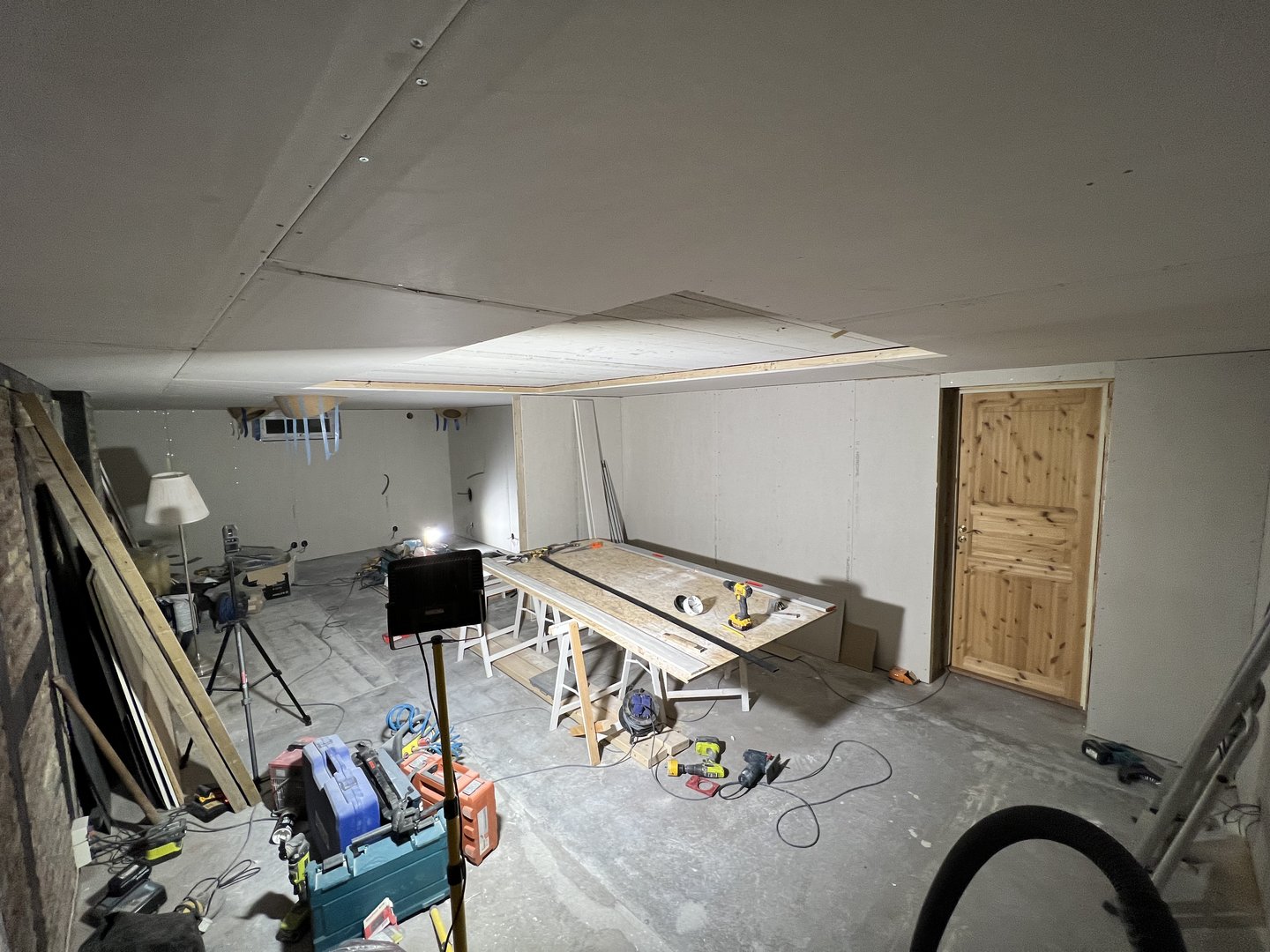

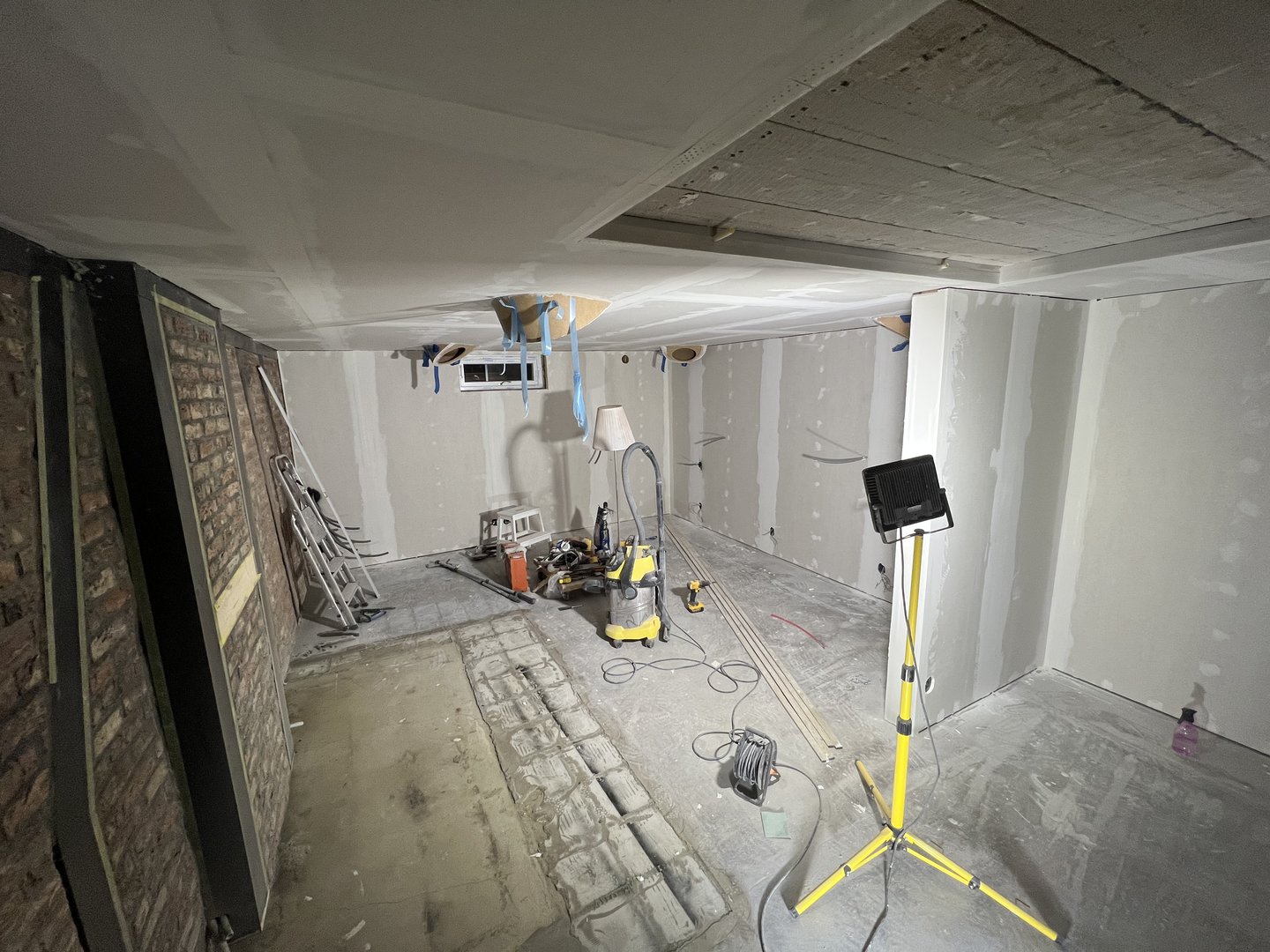

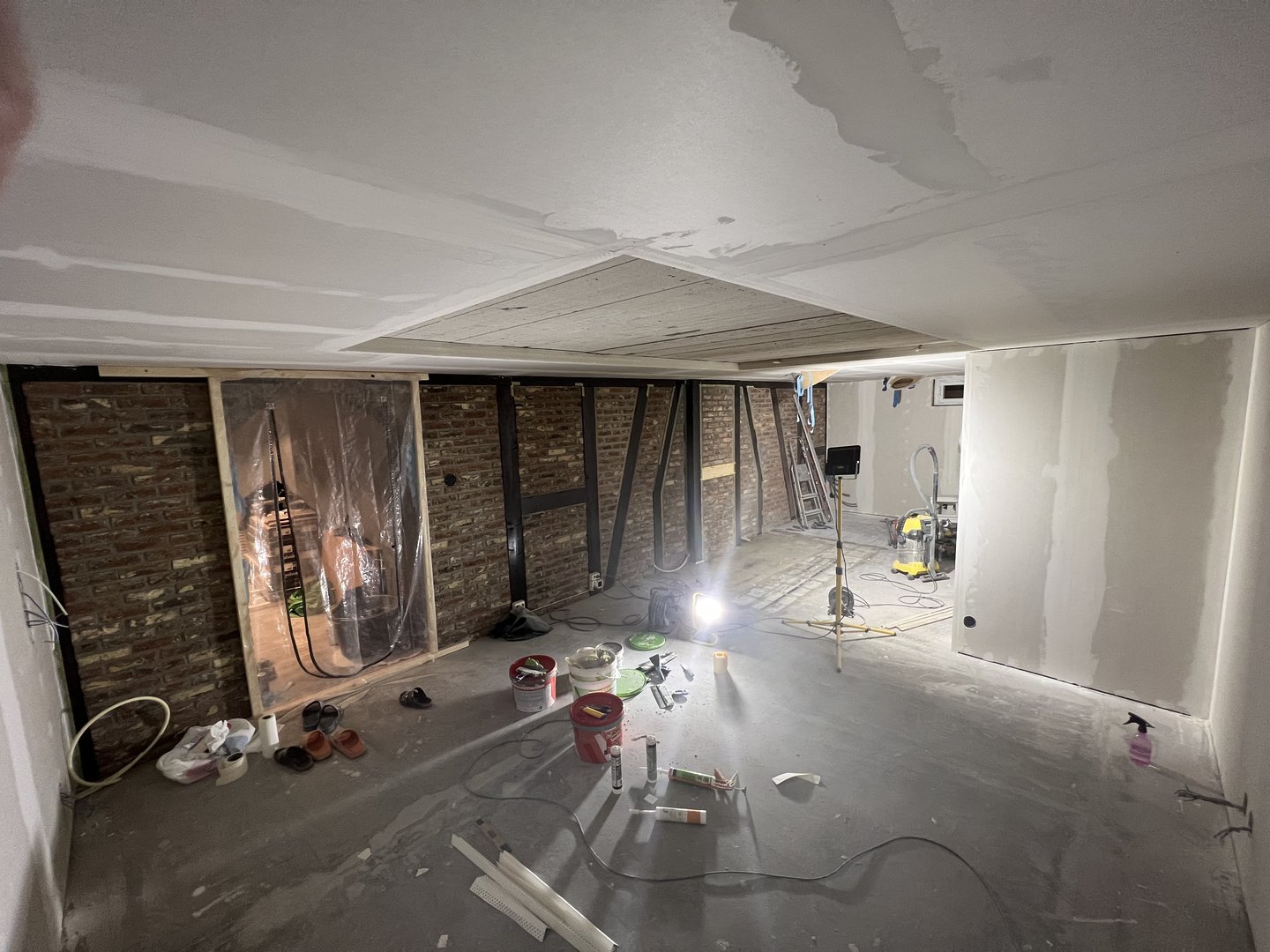

    Ting tar tid, men har kommet i gang med det kjedelig arbeidet nå (les: sparkling, og om ikke alt for lenge, maling…). Har fått opp tre strøk sparkel på det meste, så nå skal det snart grunnes, og flekksparkles før endelig veggfarge kommer på plass:

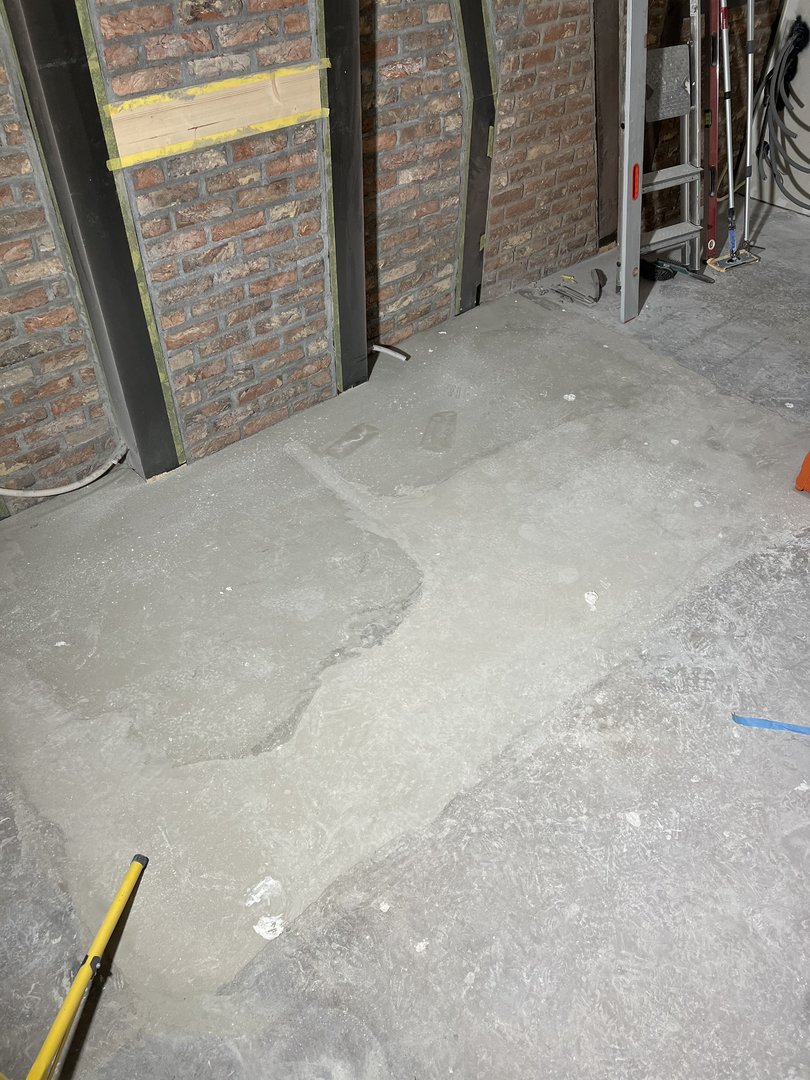

    I tillegg har det blitt lagt avrettingsmasse på gulvet hvor den tidligere peisen stod (herregud det var et støvinferno uten like med pussingen før avrettingsmassen ble lagt…):

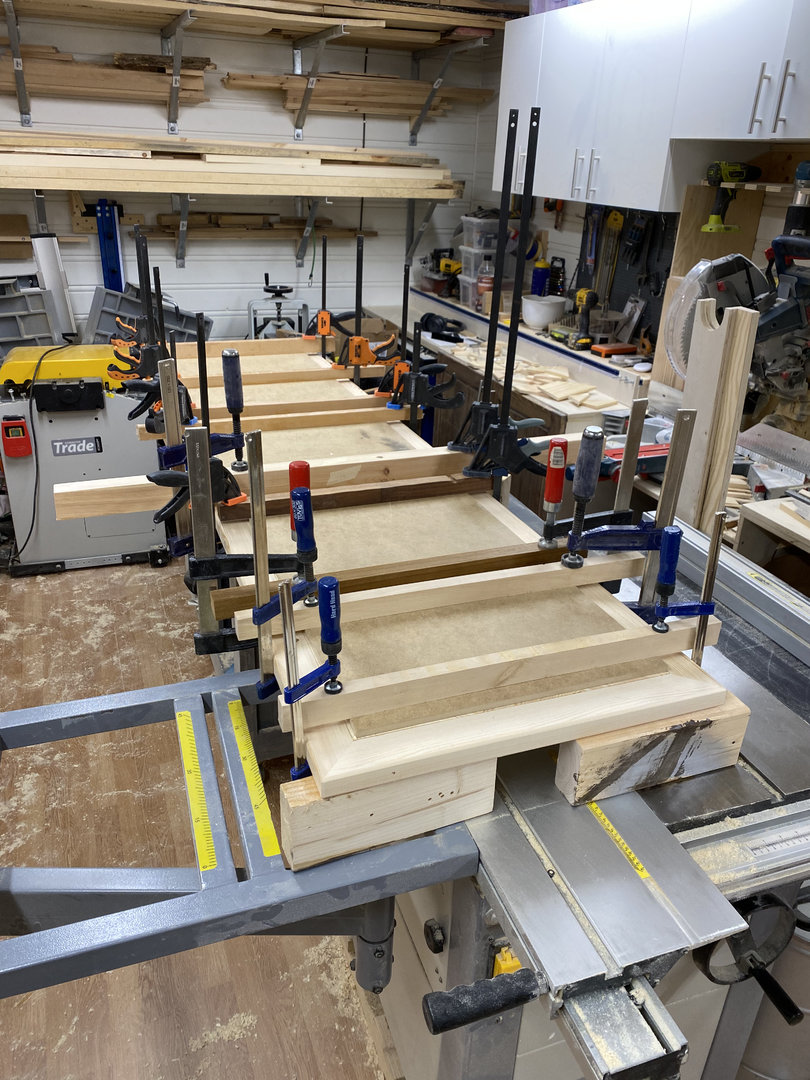

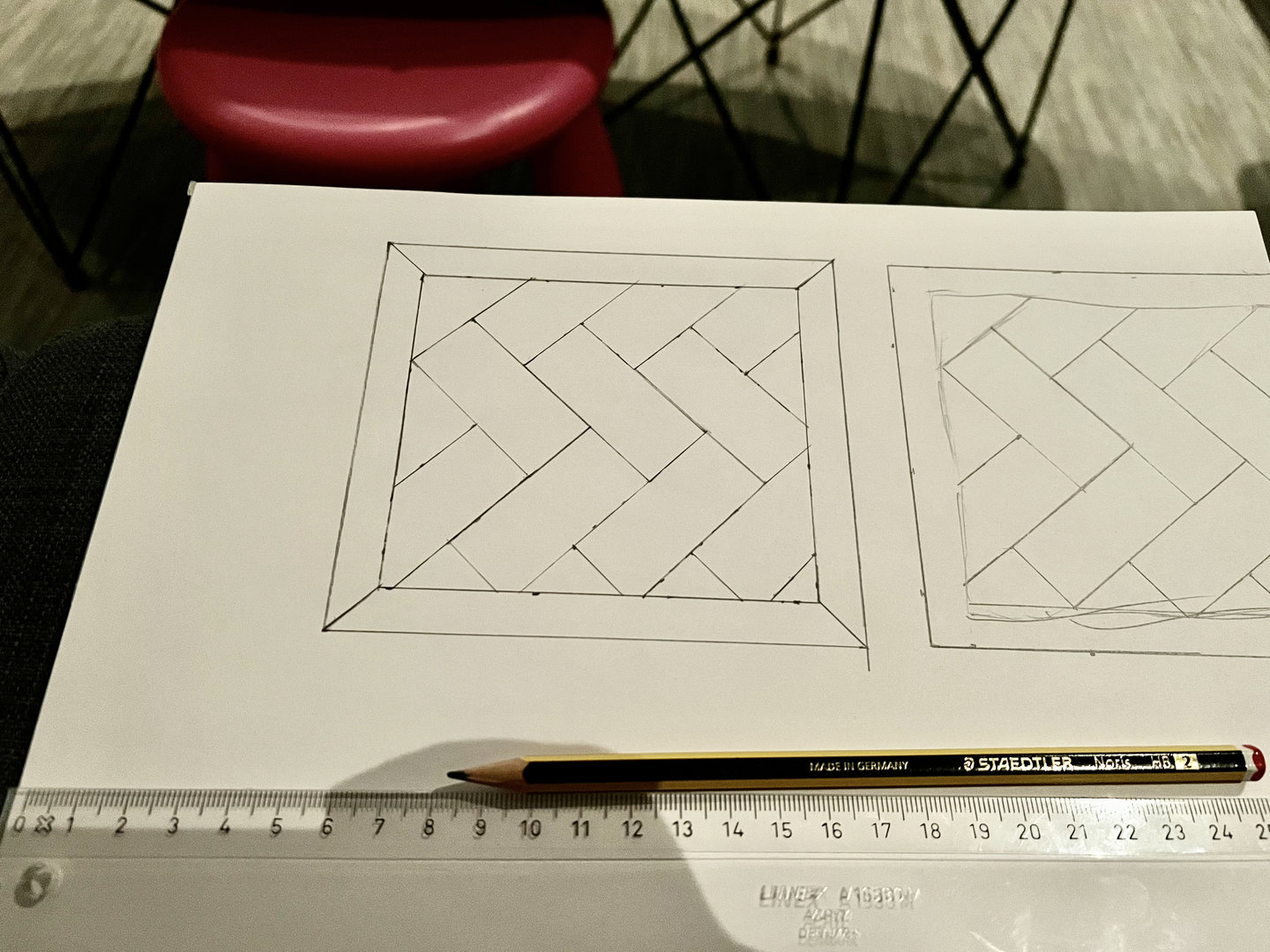

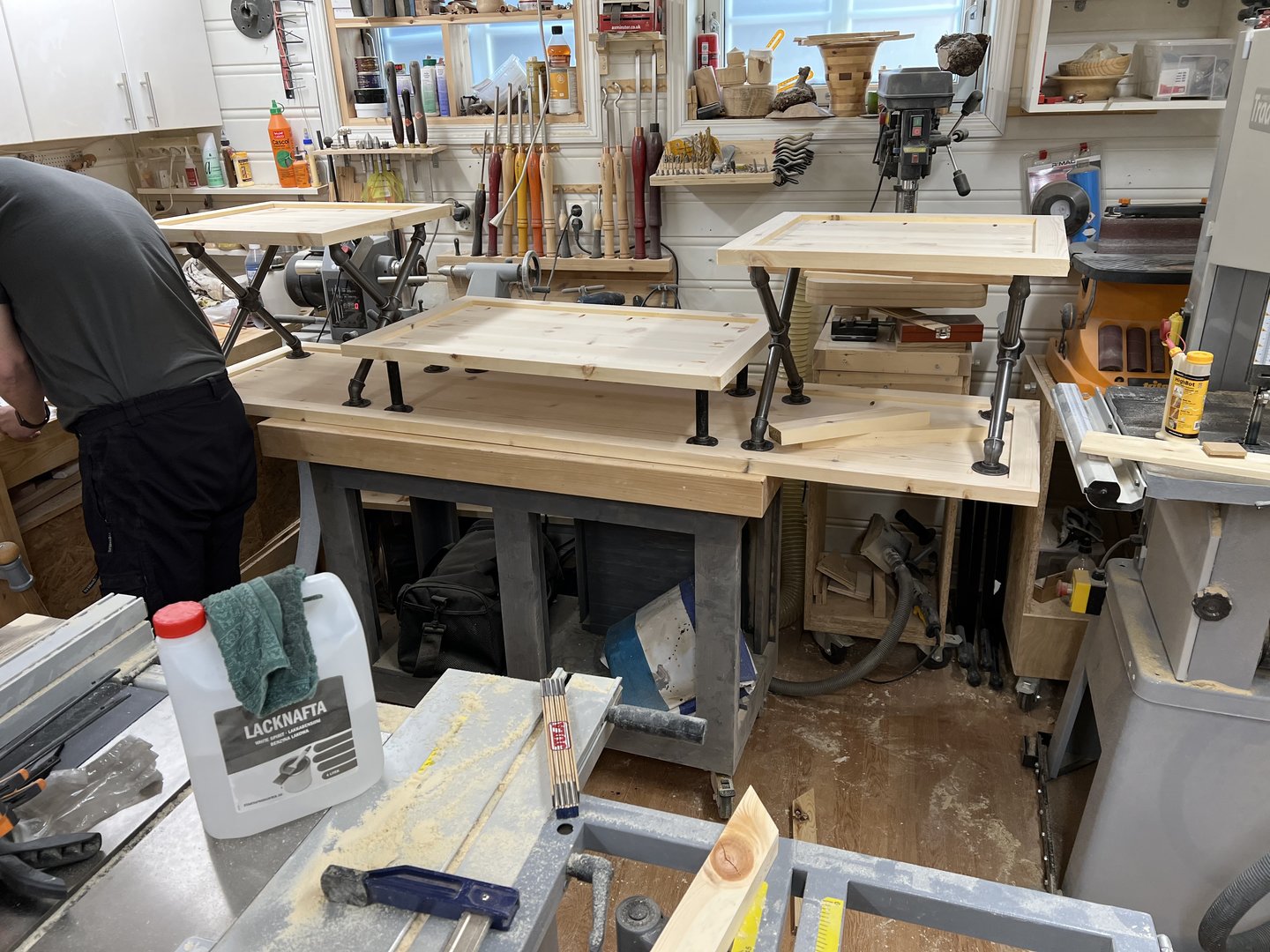

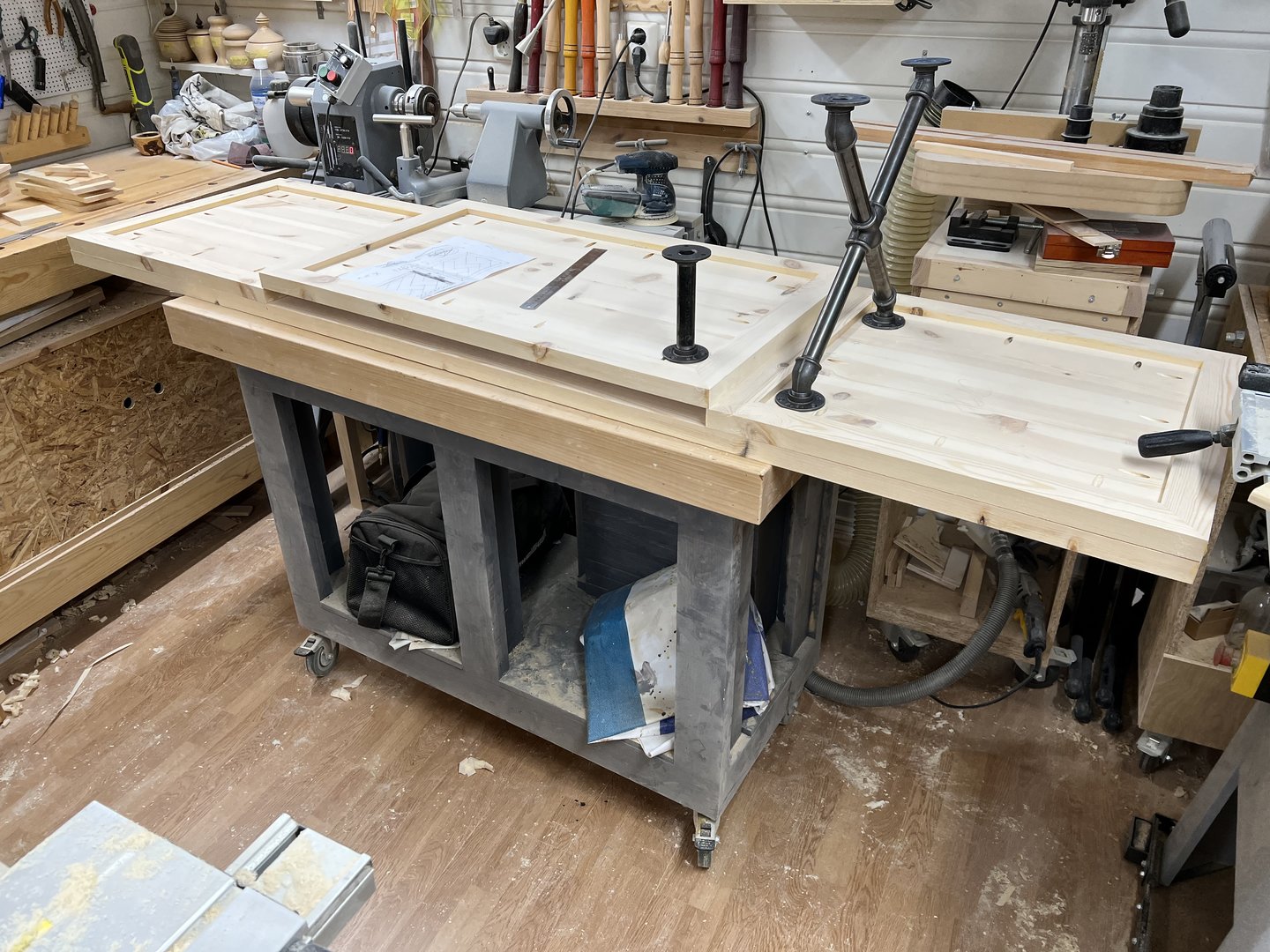

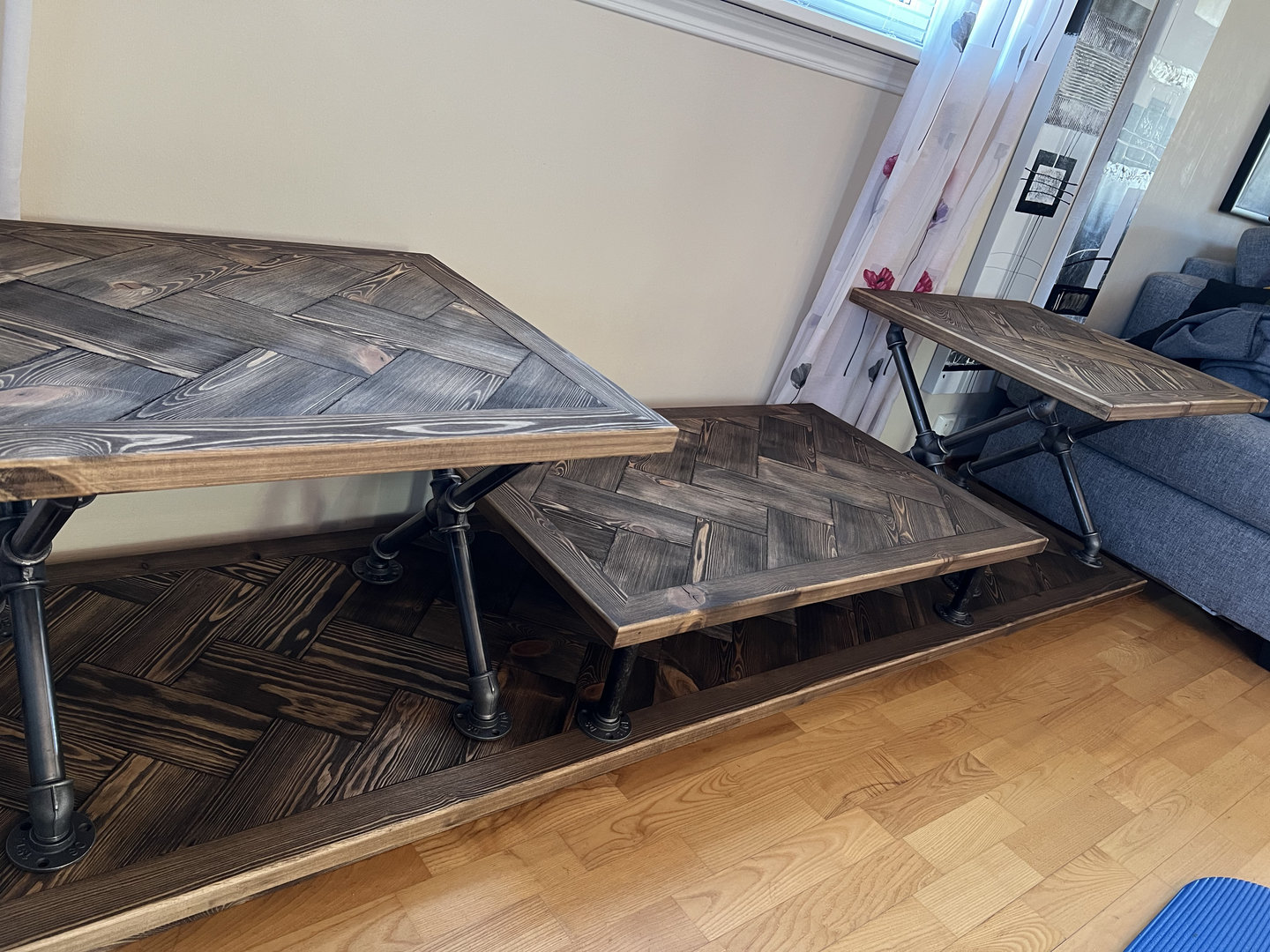

    Har også fortsatt arbeidet på TV-benken. Her er alle fire rammene til hyllene laget og neste steg er å få på plass fiskebenmønsteret i alle fire rammene (i tillegg til å «elde» treverket slik at det ser mer rustikk ut). Har også valgt farge fra Osmo som blir Eik Antikk (nederst på planken med fargeprøvene). Mangler også å avrunde kantene på alle hyllene, samt lage sokkel under nederste hylle (tenker at den trekkes inn rundt 4cm fra front og sidene og blir om lag 5cm høy, til sammenligning er hyllene rundt 3cm tykke), og å male rørene med riktig fargekombinasjon fra Hammerite:



    BEF.

    Bransjeaktør
    Ble medlem
    26.04.2008
    Innlegg
    781
    Antall liker
    1.394
    Sted
    Asker
    Torget vurderinger
    1
    Ser utrolig bra ut, gleder meg til fortsettelsen!!


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93
    Ser utrolig bra ut, gleder meg til fortsettelsen!!
    Takker, BEF. Det er ikke helt oppe og nikker mot ditt prosjekt akkurat, men man må jo jobbe med det man har!


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

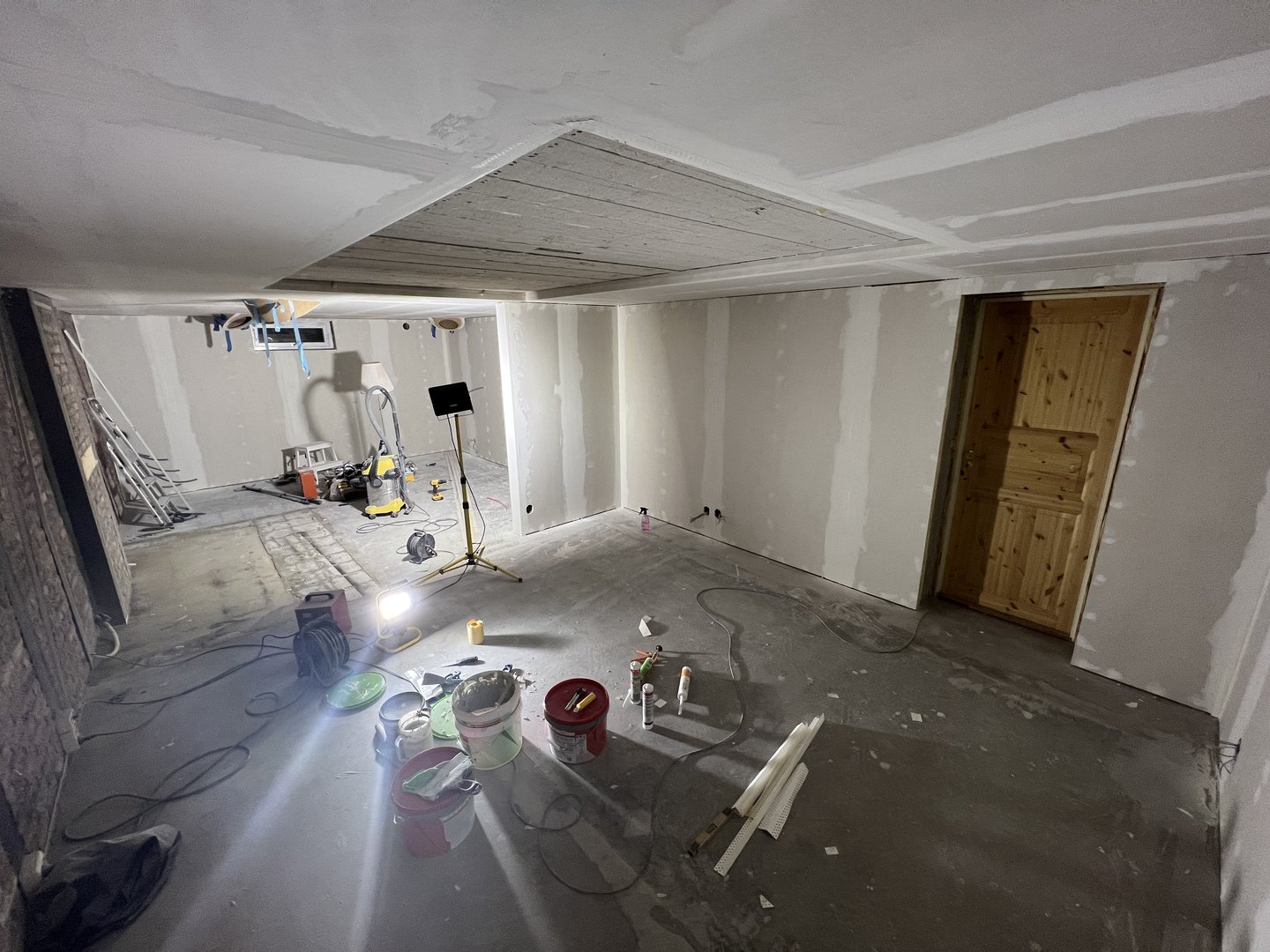

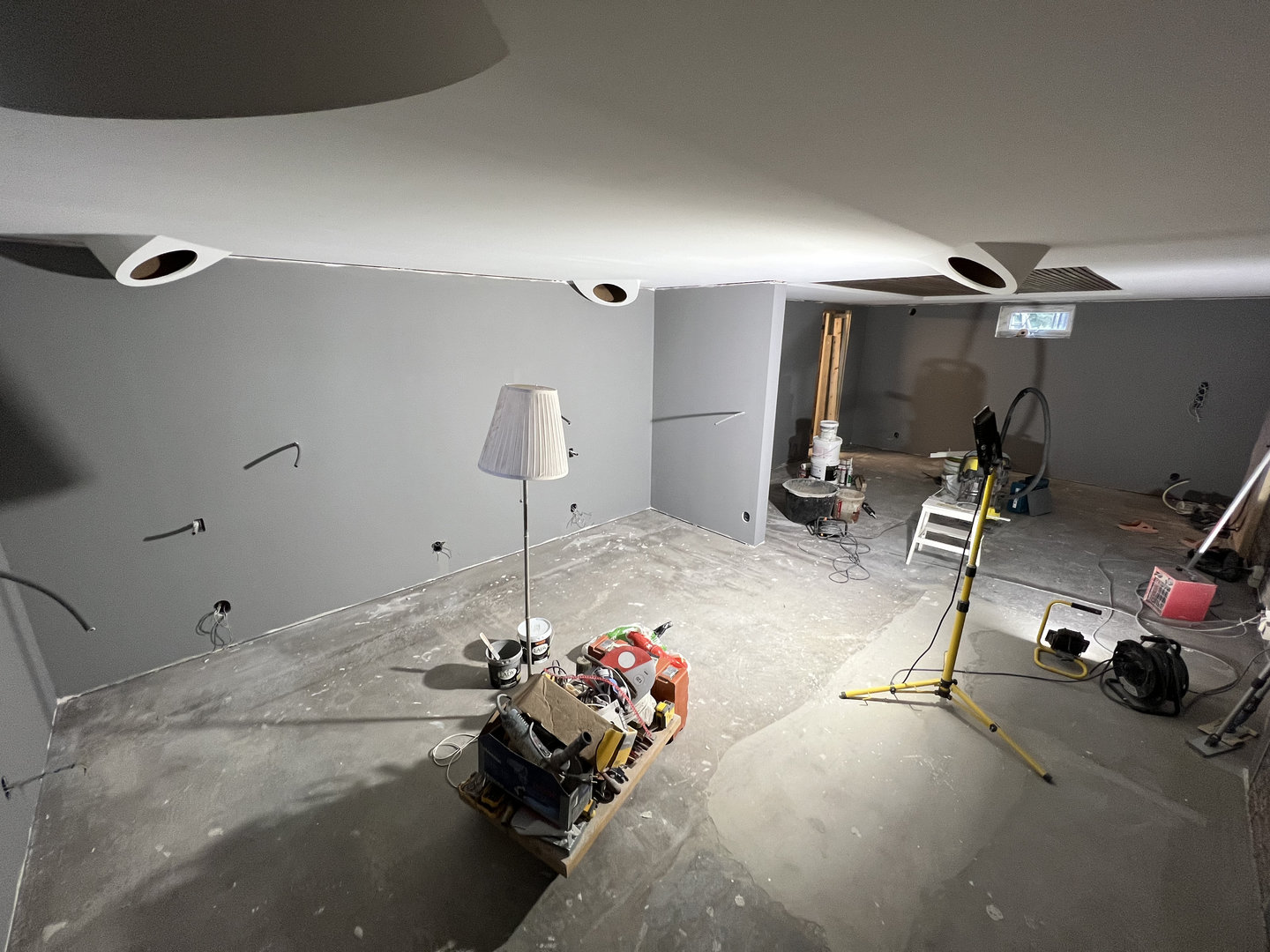

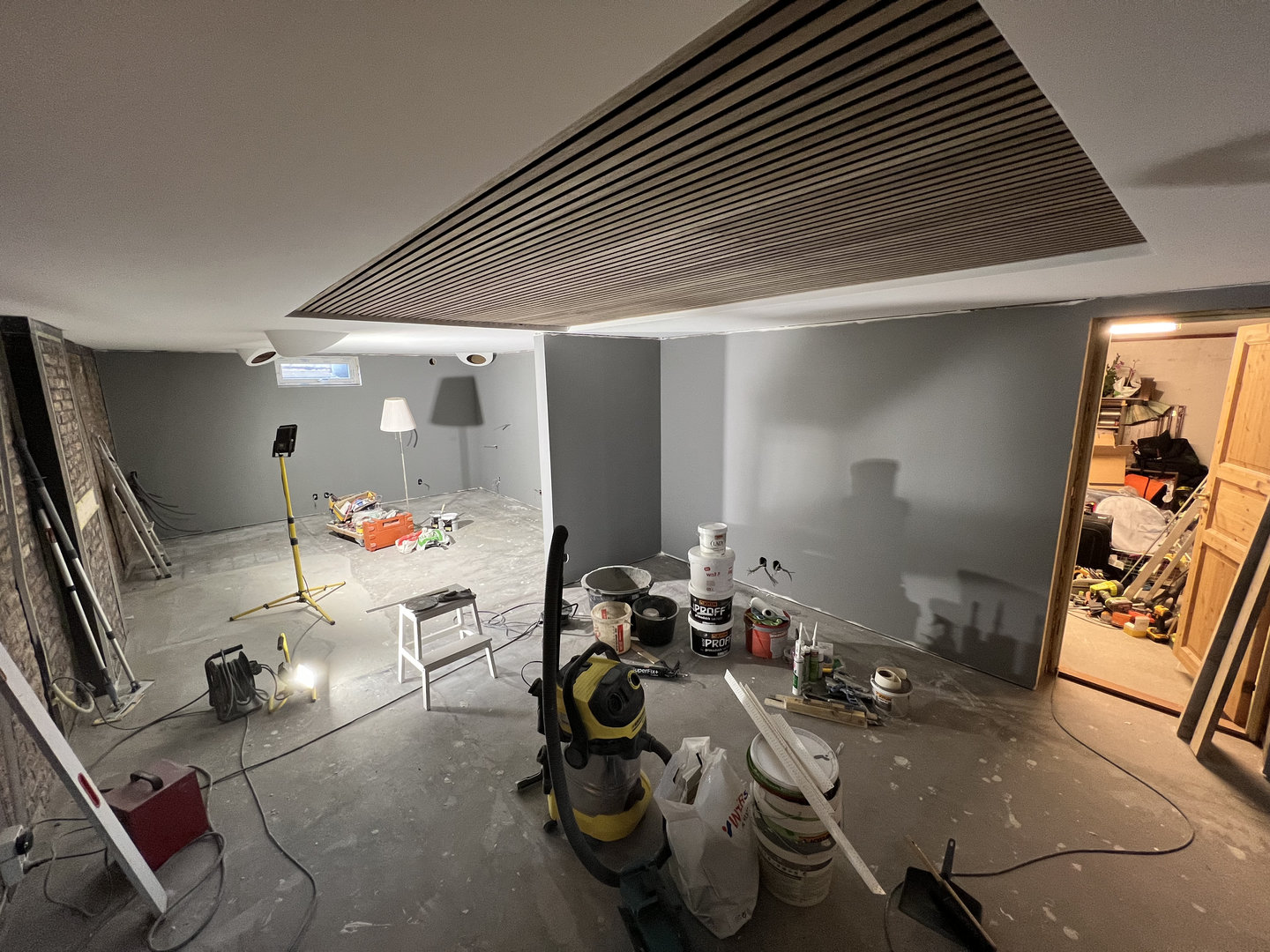

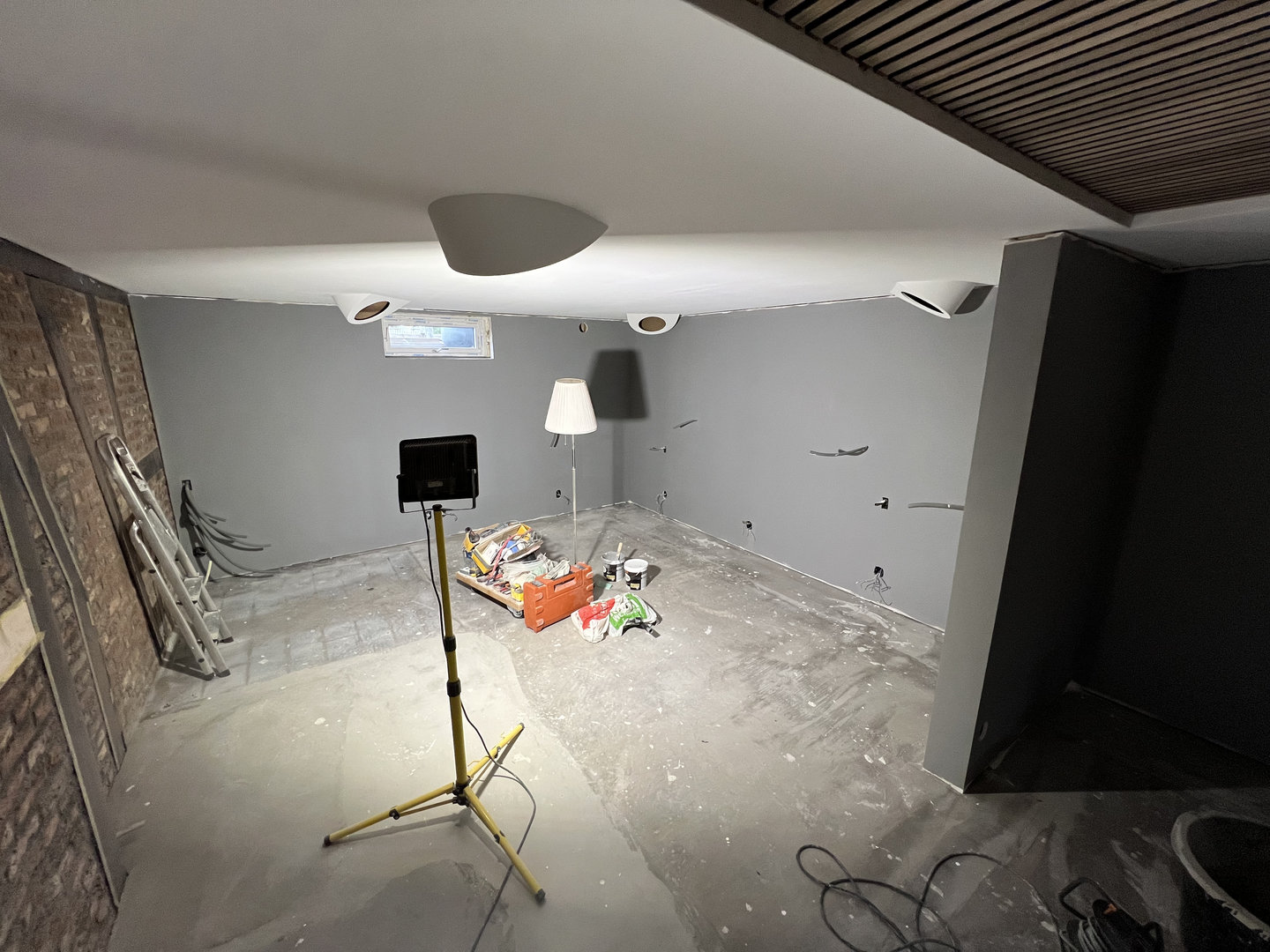

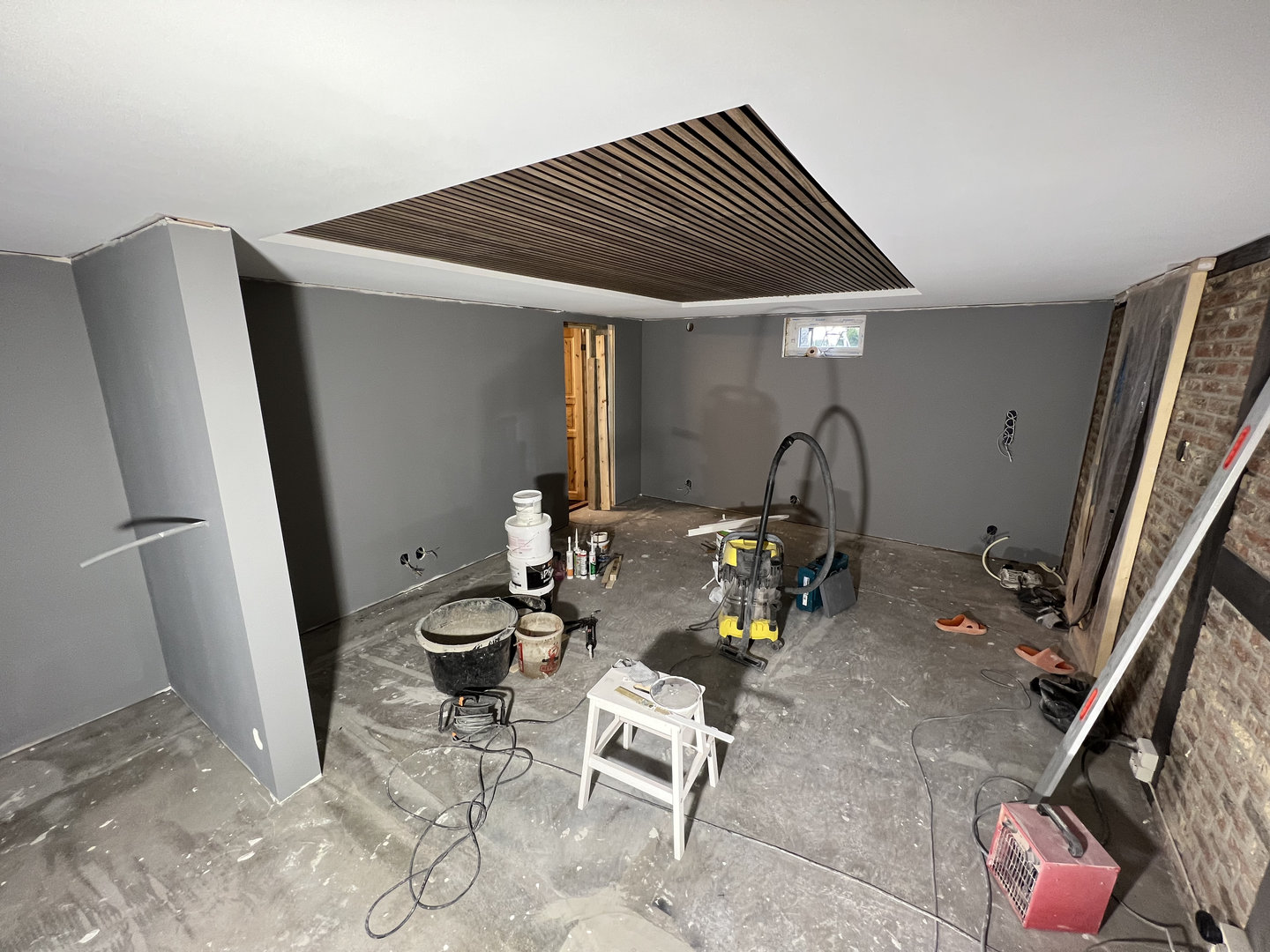

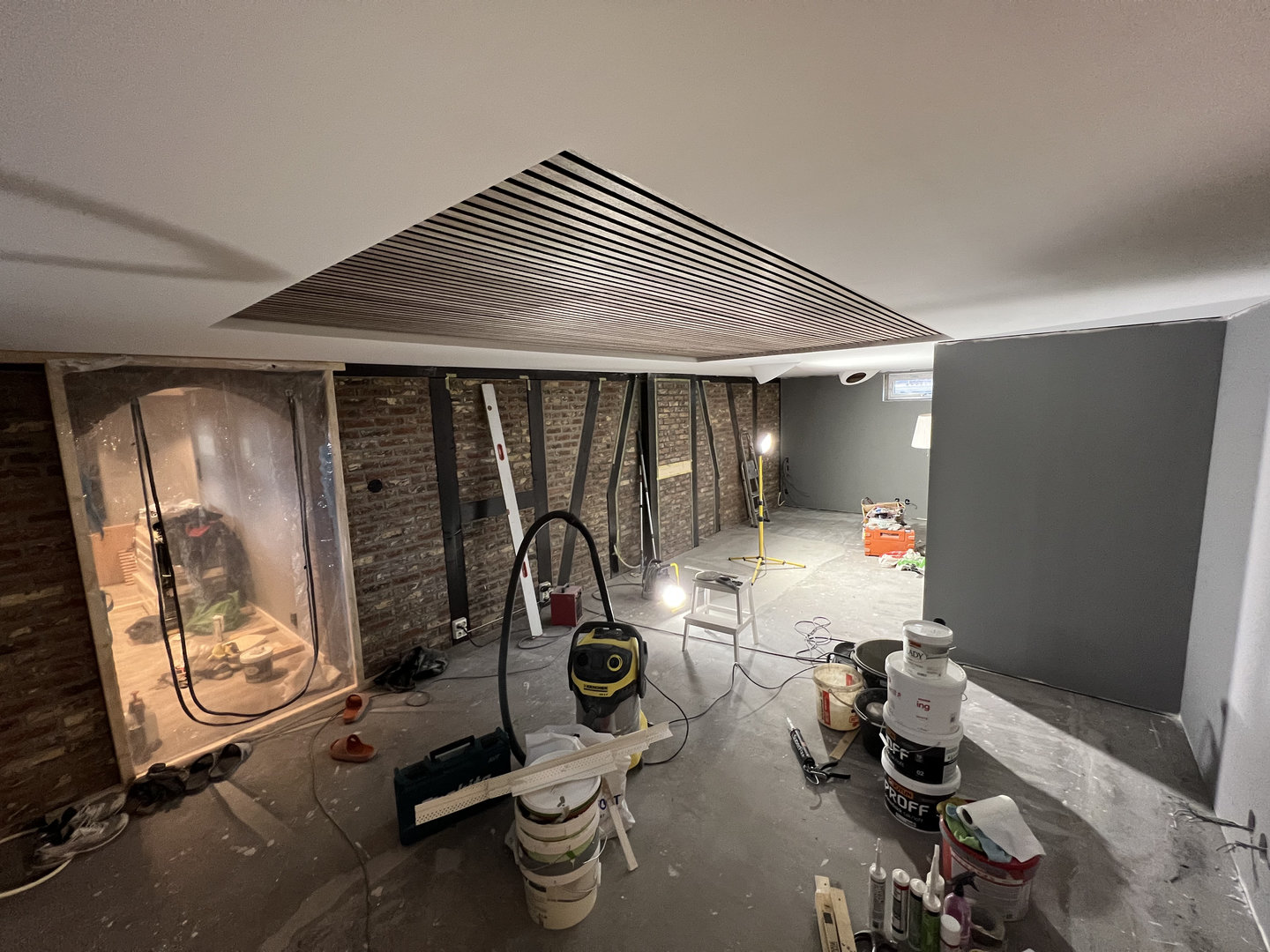

    Har kommet litt videre nå. Sparkling ferdig, grunning foretatt, to strøk tatt i taket og ett strøk på veggene (blir vel et siste strøk på veggene i morgen, og beising på treverk med mursteinene på fredag). Har også fått opp spilepanelene i taket. Elektriker kommer til uka mens jeg skal ligge langflat på en solseng i Hellas, og så blir det gulvlegging og listing!

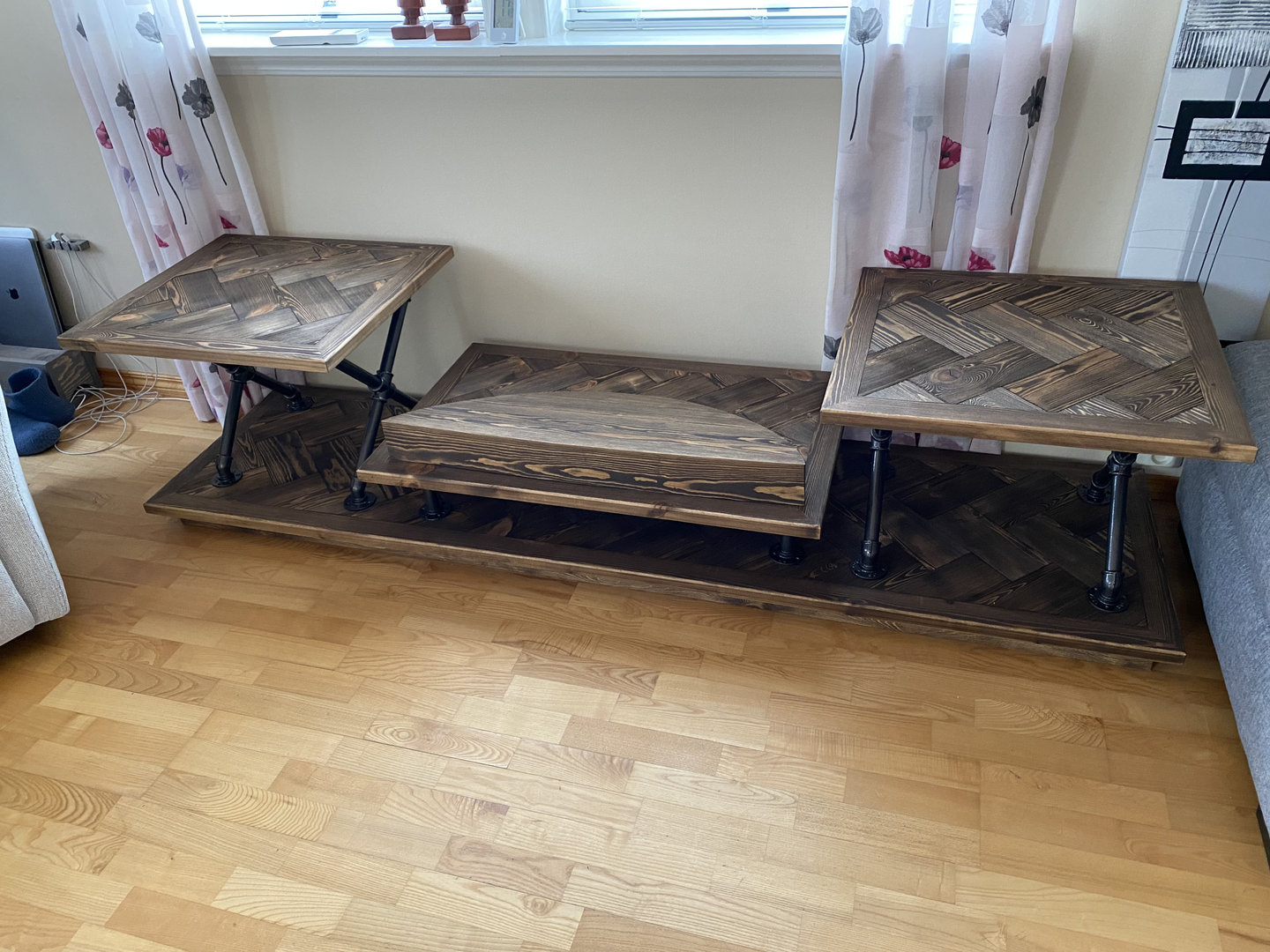

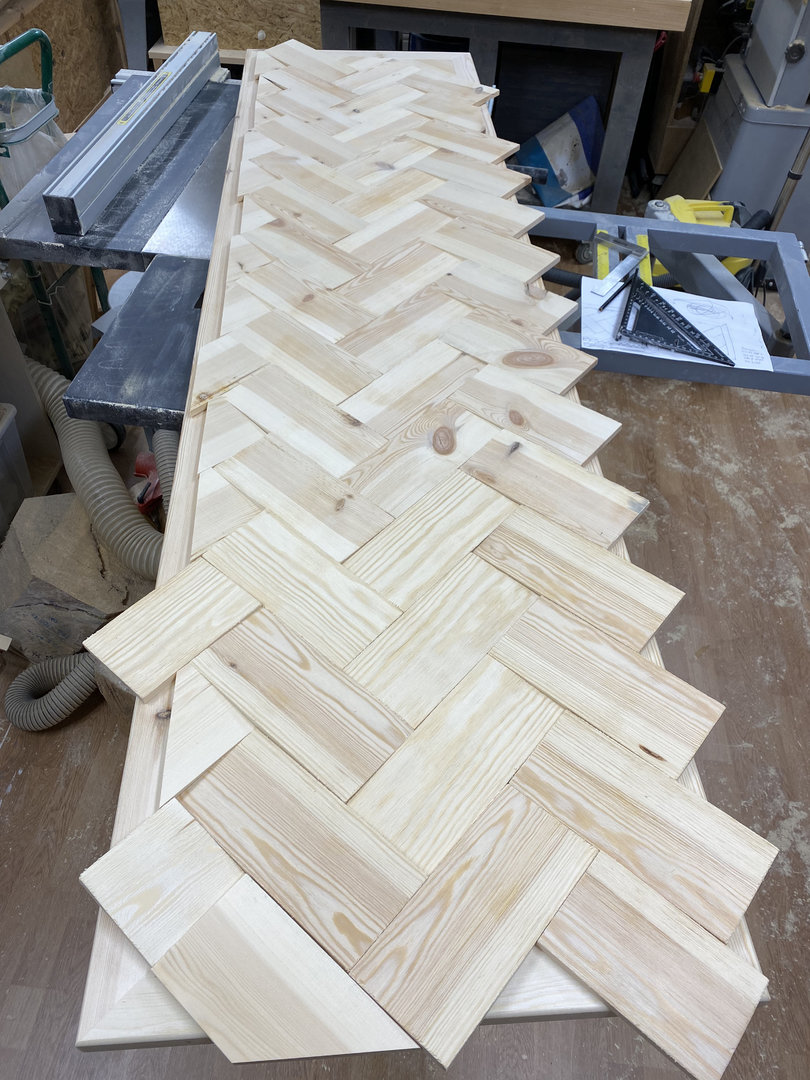

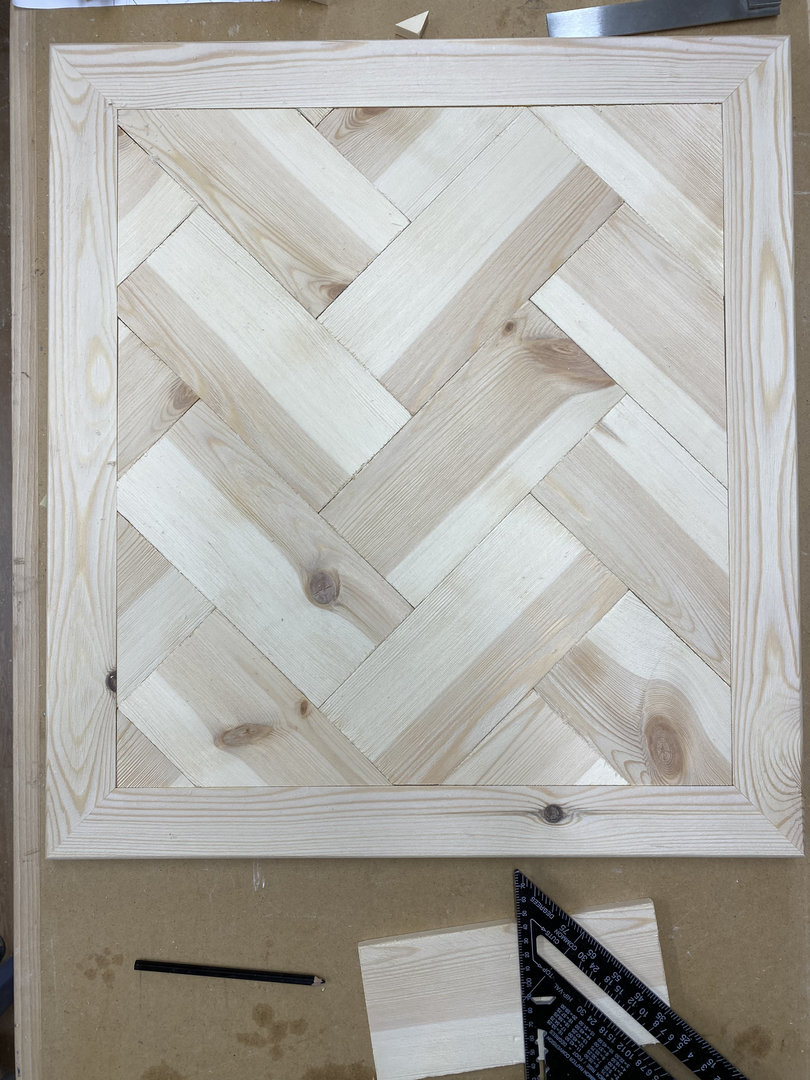

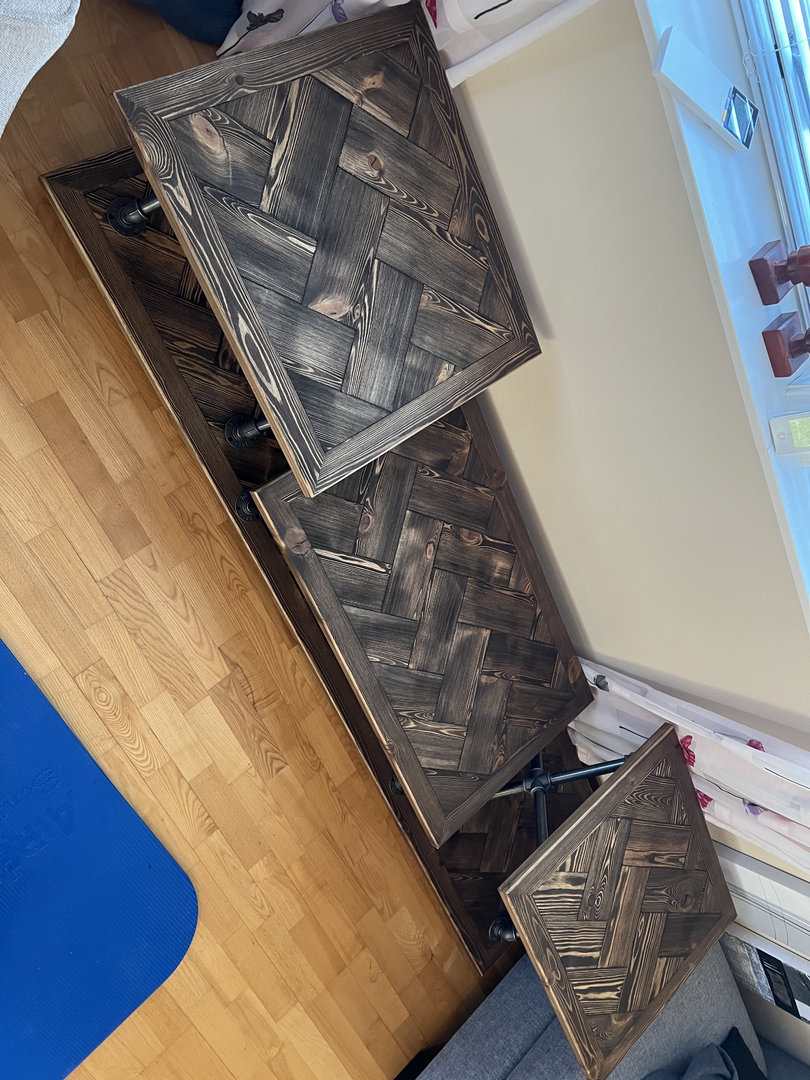

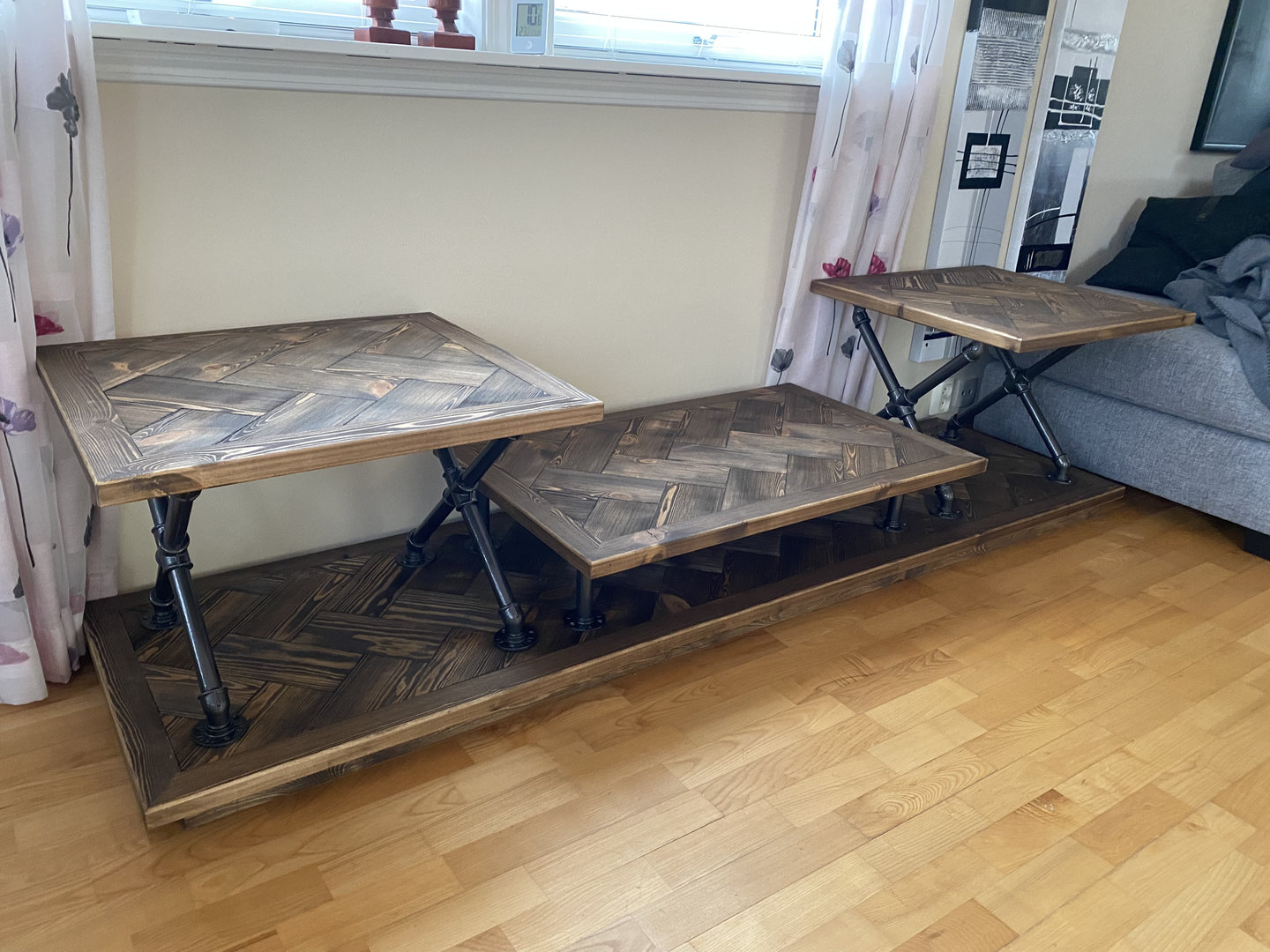

    Har også kommet videre med bygging av TV-benken. Litt av et arbeid med fiskebensmønsteret, men fornøyd med sluttresultatet. Endte opp med Osmo Dekorvoks i fargen Eik Antikk og ett toppstrøk med Osmo Hardvoks Matt Fargeløs, og skal nå male rørene i en 50/50 blanding mellom Hammerite Hammered Black og Rust-Oleum CombiColor Hammertone Dark Grey (rørene er for øvrig ikke festet på bildene under, derfor de ikke står på helt korrekt plassering på bildene). Skal i tillegg bygge en "kile" som blir liggende under hele senterhøyttaleren som vinkler denne mot ørehøyde i lytteposisjonen i sofaen. Blir vel om lag 15 grader vinkling (8.7cm høy i fronten).


    Sist redigert:

    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

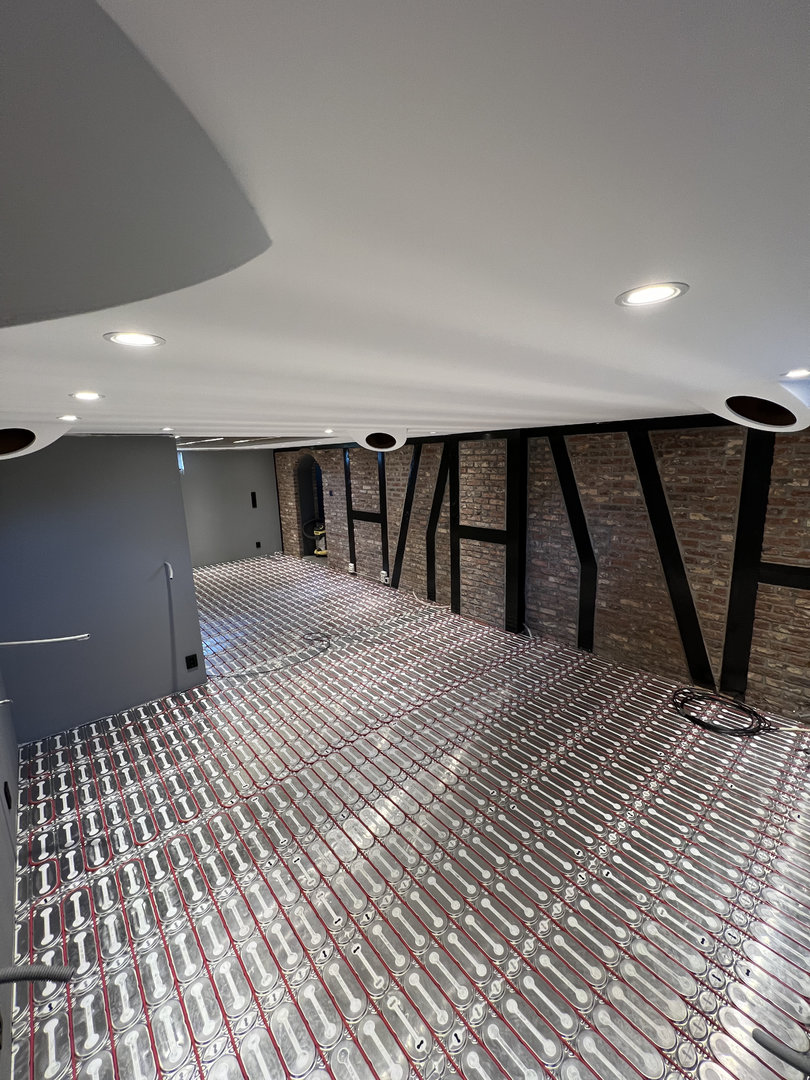

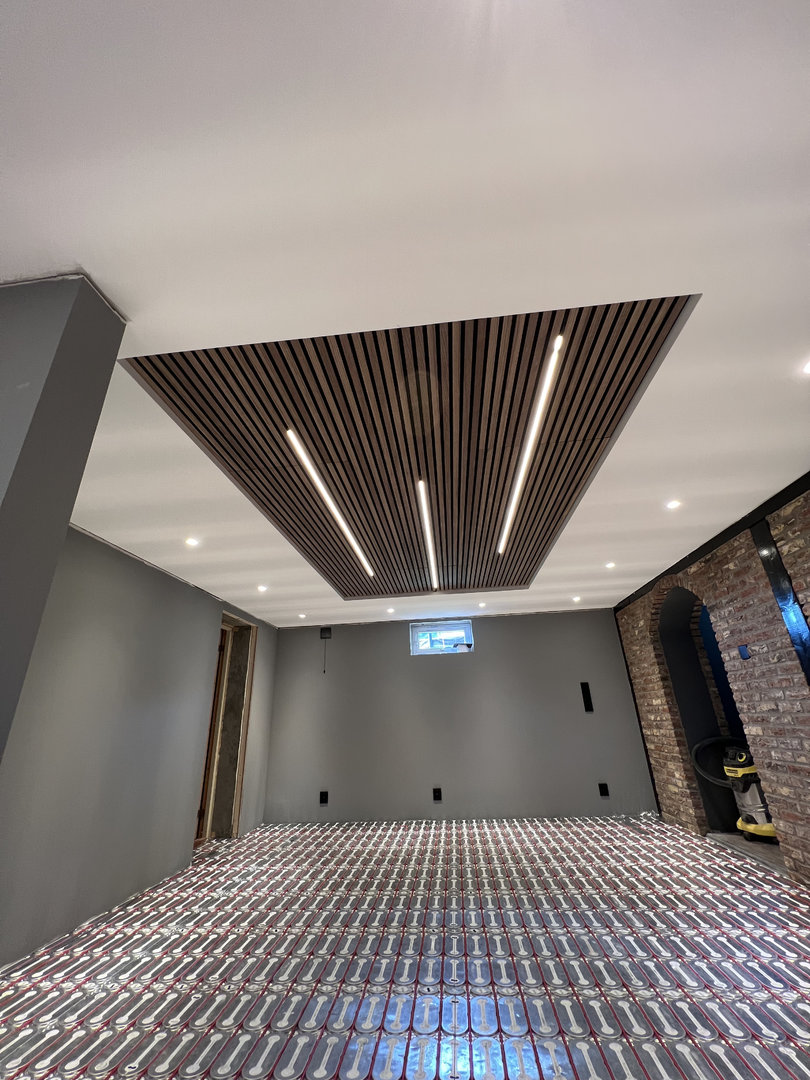

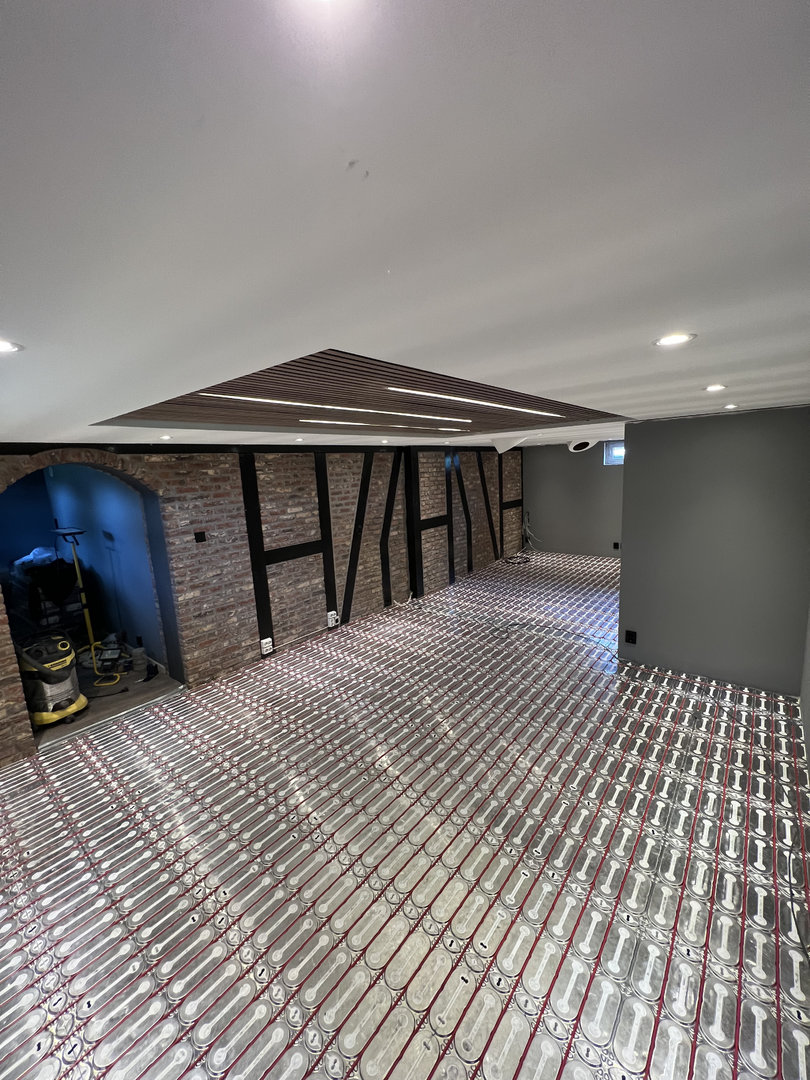

    Da var man tilbake fra et lite opphold i det store utlandet, og det har vært litt progresjon i kjellerstua. Nå er det meste av det elektriske arbeidet på plass så endelig er det annet lys enn bare arbeidslamper der nede! Gulvvarmen er også lagt, samt alle innfelte stikk (skal også legges en del stikk på vegg på murveggen når gulv og lister er lagt):

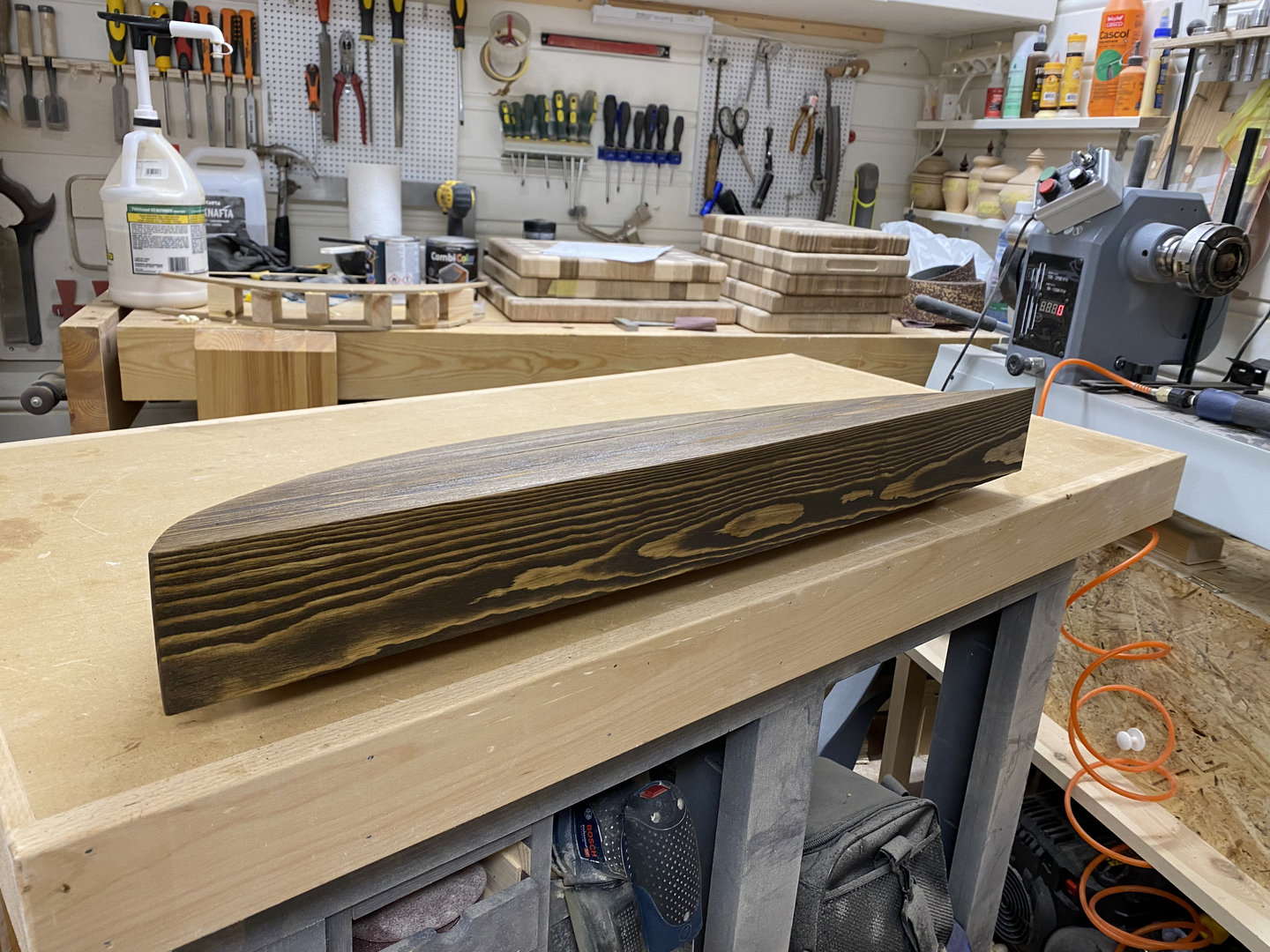

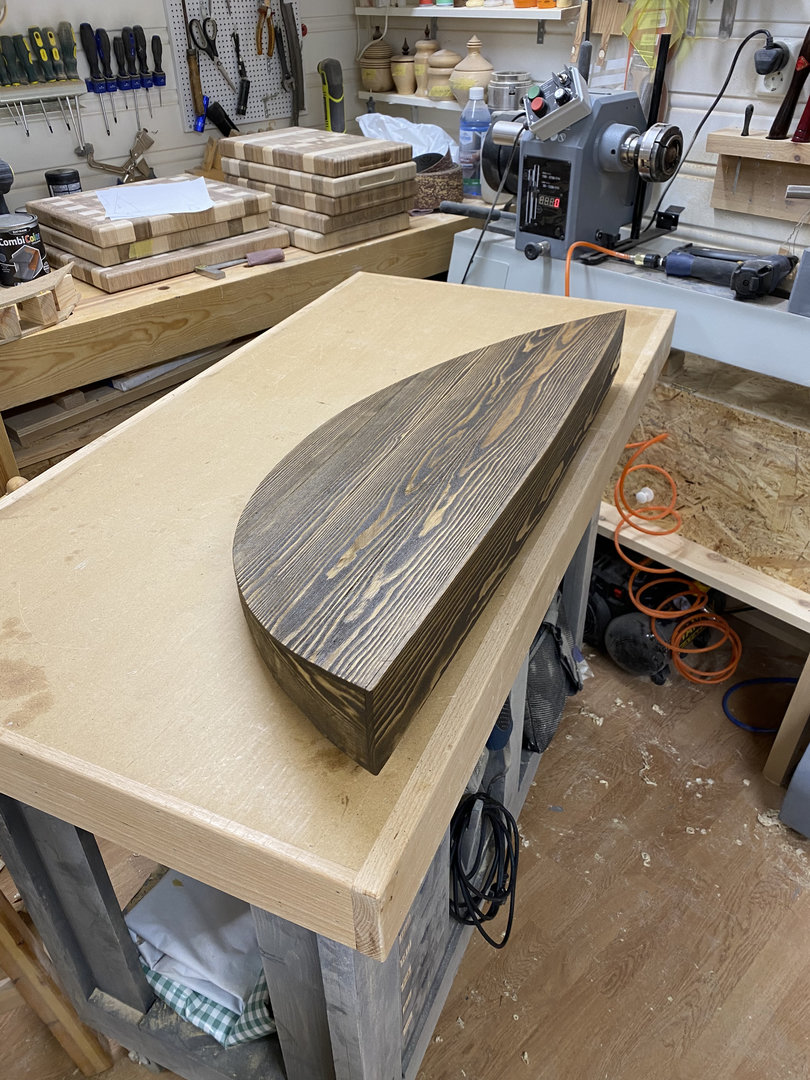

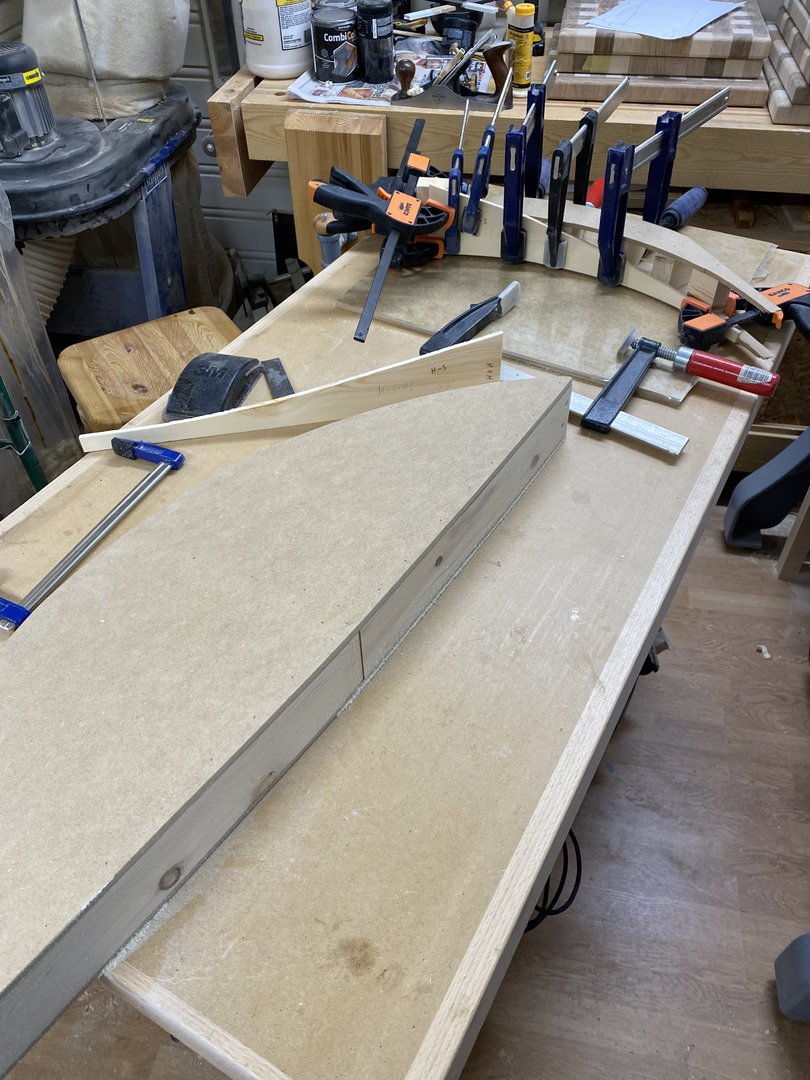

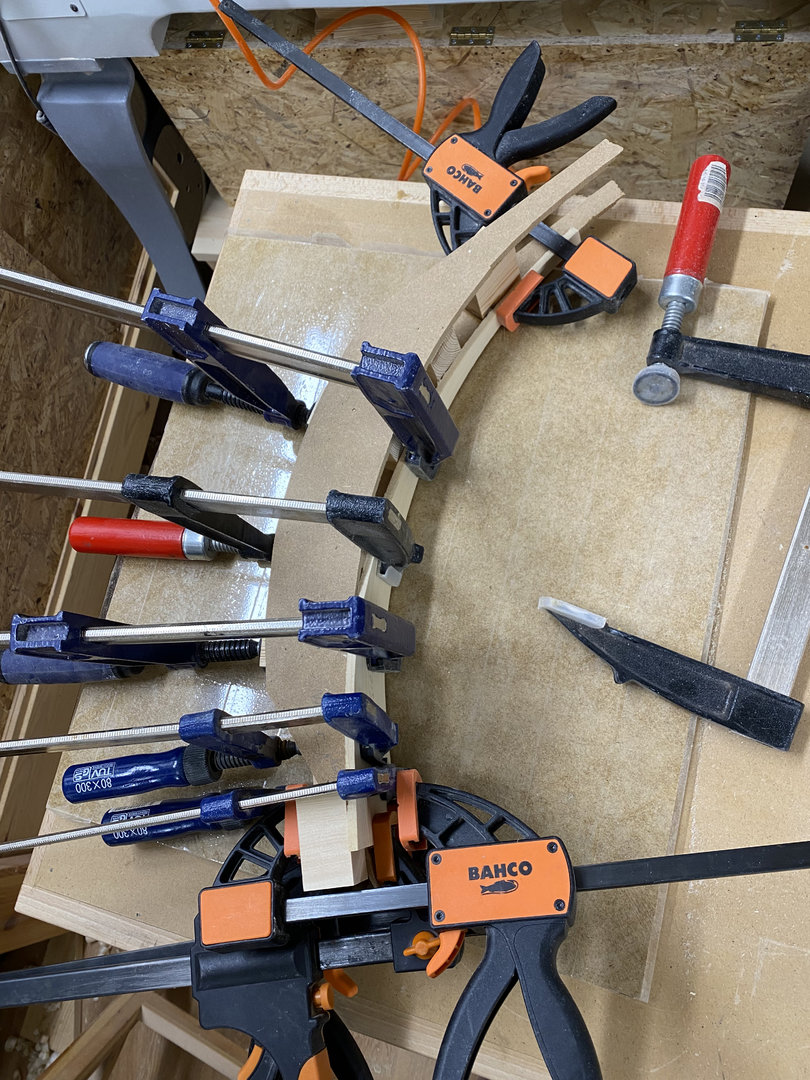

    Videre har vi holdt på med et prosjekt for å heve lydbildet til senterhøyttaleren og har bygget en kasse/kile som høyttaleren skal stå på. Har her laget en indre del hvor tomrom er fylt med sand for å få litt mer vekt, og har lagt finer på utsiden av denne kassen. Har brukt samme malingstype som på TV-benken. Skal også lage noen enkle greier som vil stå bak de tre beinene til senterhøyttaleren for å sikre at den holder seg på plass og ikke sklir mtp. vinkelen. Kasen er for øvrig bygget likt om formen på Dali Epikon Vokal:

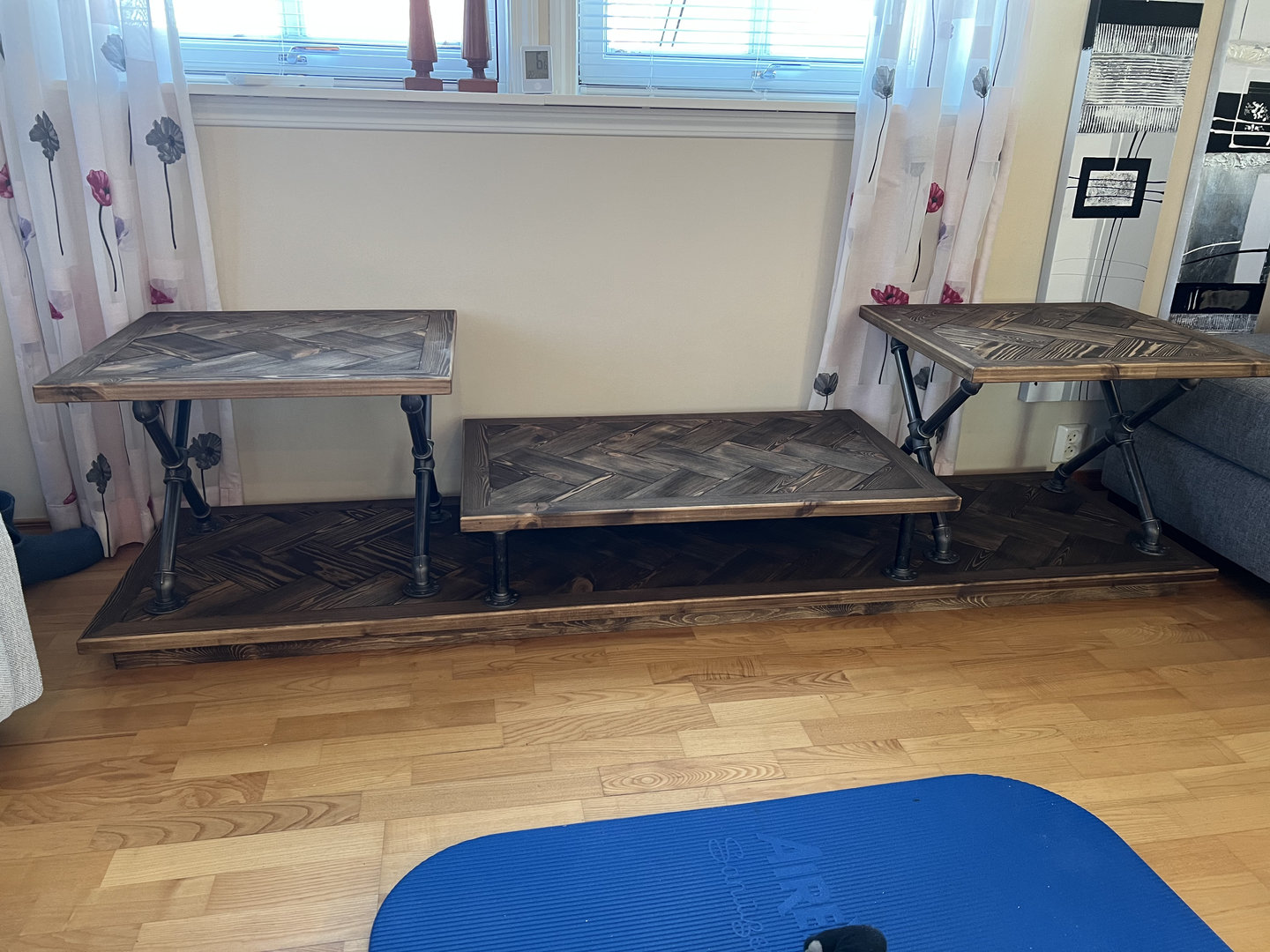

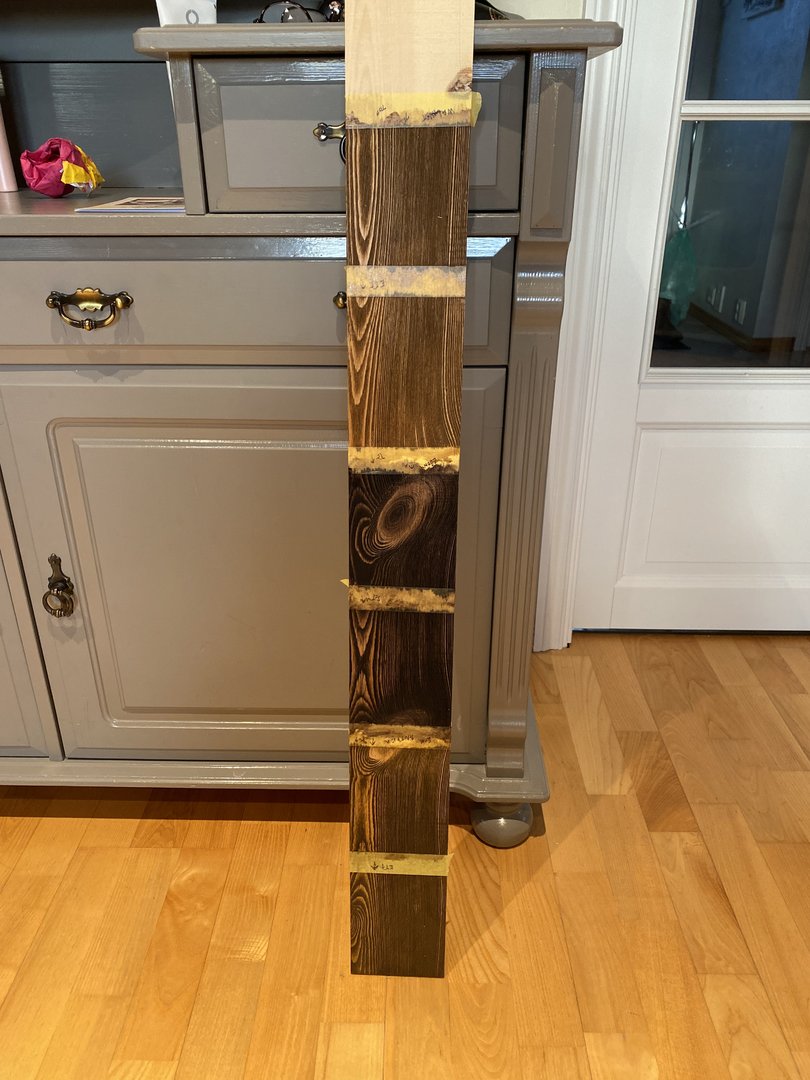

    Ikke voldsomme oppdateringer på selve TV-benken, men har kjørt et troppstrøk med hardvoks og har malt metallrørene med en blanding av to typer metallmaling:

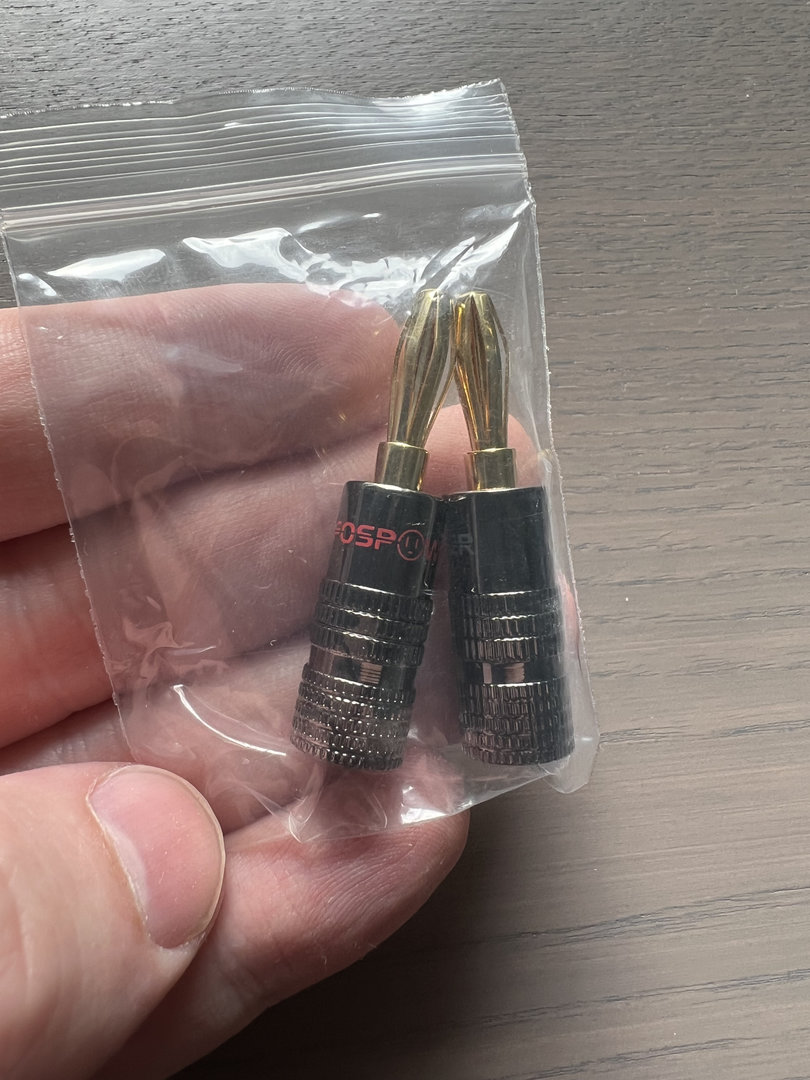

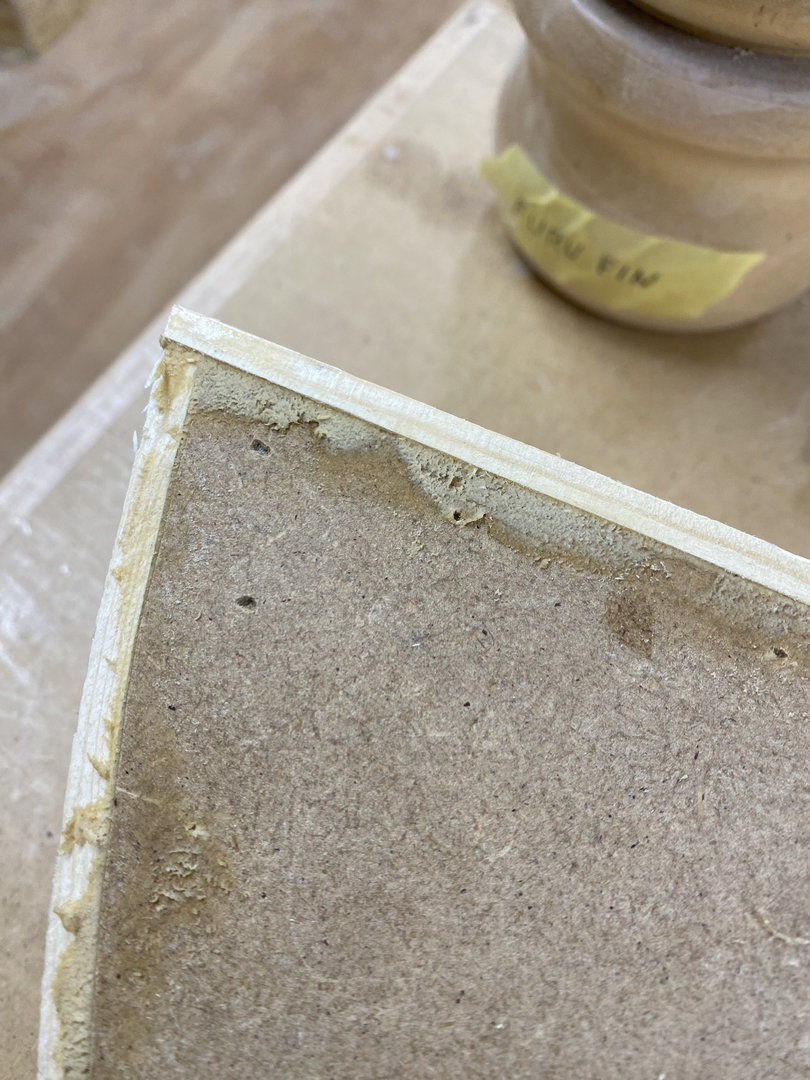

    Til slutt har jeg et kjapt spørsmål mtp. at jeg snart skal trekke høyttalerkablene og dermed snart også skal "terminere" høyttalerne. Jeg skal benytte kabelen under (Klotz LY240) og lurer på hva som er beste måte å fjerne gummien på? Tenker å kjøre noen enkle strømper (ikke krympestrømper, men tror de skal være trange nok til at det blir bra) og bananplugger på kablene som under:



    Forhåpentligvis kommer gulvet på plass i løpet av uken og at man endelig kan begynne å bære inn en del av møblene som nå opptar relativt mye plass overalt i huset 😅


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93

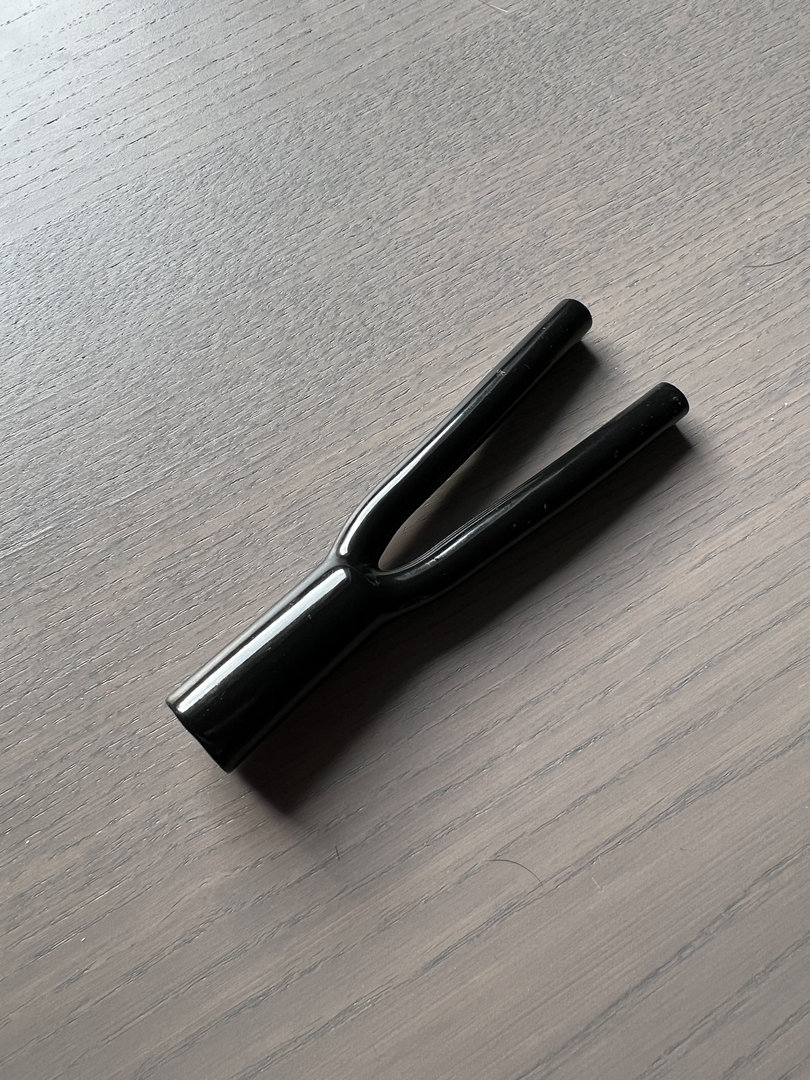

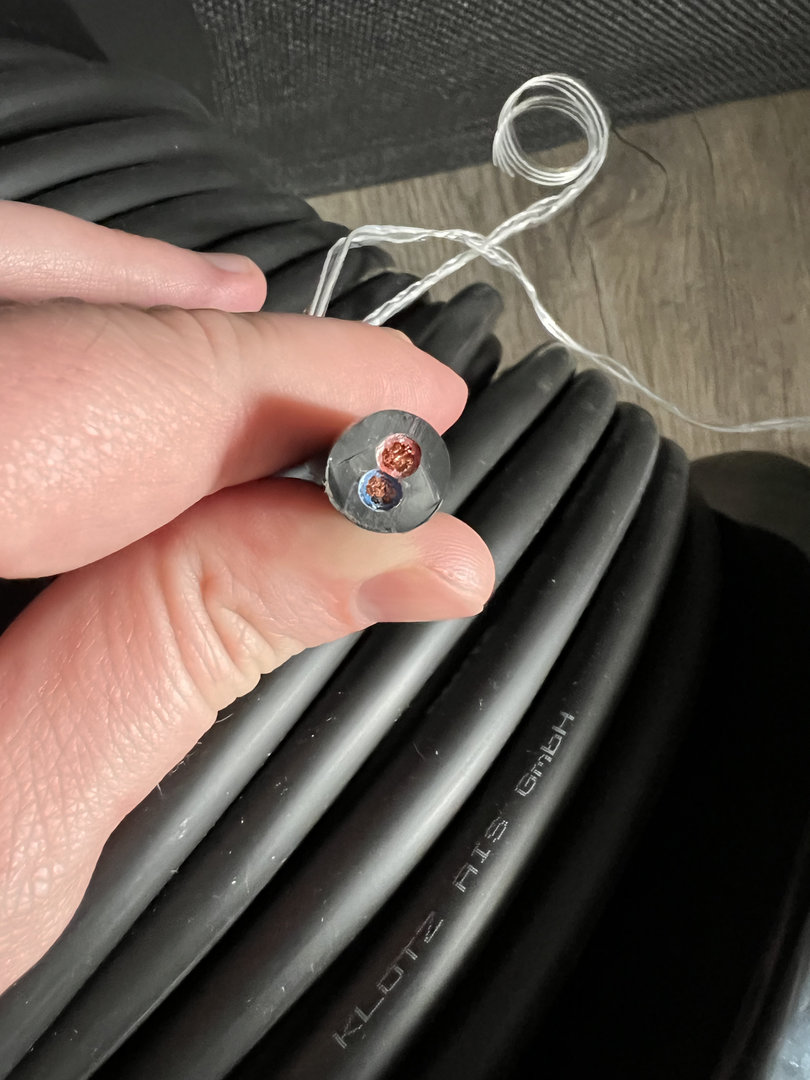

    Til slutt har jeg et kjapt spørsmål mtp. at jeg snart skal trekke høyttalerkablene og dermed snart også skal "terminere" høyttalerne. Jeg skal benytte kabelen under (Klotz LY240) og lurer på hva som er beste måte å fjerne gummien på? Tenker å kjøre noen enkle strømper (ikke krympestrømper, men tror de skal være trange nok til at det blir bra) og bananplugger på kablene som under:

    <img src="https://www.hifisentralen.no/forumet/attachments/63-jpeg.922346/" data-url="" class="bbImage" data-zoom-target="1" alt="63.jpeg" style="" />
    <img src="https://www.hifisentralen.no/forumet/attachments/64-jpeg.922347/" data-url="" class="bbImage" data-zoom-target="1" alt="64.jpeg" style="" />
    Mulig at denne druknet litt i forrige post. Noen som har noen tips her?

    En annen ting jeg lurer på er om jeg bør fylle noe i speaker backboxene jeg har bygget i taket, type polyfill e.l.? Noen som eventuelt har en link til noe som kunne fungert greit?


    Powercon

    Overivrig entusiast
    Ble medlem
    28.09.2022
    Innlegg
    1.198
    Antall liker
    1.088
    Sted
    Horten
    Imponerende stykke arbeide i å lage en flott hjemmekino. (y)

    Litt usikker på spørsmålet rundt avmantling av Klotz høyttalerkabelen; Jeg bruker normalt en stanley kniv og skjærer/trykker knivbladet uber-pent inn i isolasjonen rundt, bender og bøyer litt sånn at man ikke skjærer ned i isolasjonen til innerlederene. Så bare dra av isolasjonen.

    Der jeg har kablene synlig (aka ikke i kabelkanal, etc) så trekker jeg på en kabelstrømpe fra Biltema på det synlige, avslutter begge endene av strømpen med litt krympestrømpe.
    https://www.biltema.no/bil---mc/elektrisk-anlegg/kabelstromper/kabelstrompe-flettet-5-m-2000041555


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93
    Blir et trivelig rom dette, mye fint arbeid 👍🙂
    Imponerende stykke arbeide i å lage en flott hjemmekino. (y)

    Litt usikker på spørsmålet rundt avmantling av Klotz høyttalerkabelen; Jeg bruker normalt en stanley kniv og skjærer/trykker knivbladet uber-pent inn i isolasjonen rundt, bender og bøyer litt sånn at man ikke skjærer ned i isolasjonen til innerlederene. Så bare dra av isolasjonen.

    Der jeg har kablene synlig (aka ikke i kabelkanal, etc) så trekker jeg på en kabelstrømpe fra Biltema på det synlige, avslutter begge endene av strømpen med litt krympestrømpe.
    https://www.biltema.no/bil---mc/elektrisk-anlegg/kabelstromper/kabelstrompe-flettet-5-m-2000041555
    Takk for hyggelige tilbakemeldinger fra begge to! Det har gått noen timer med arbeid, men også mange timer med planlegging 😅

    Tror nesten jeg bare får prøve å snitte litt slik du sier, Powercon, og se om jeg får dratt av den ytre isolasjonen. Kan teste litt for å se hva som ser ut til å fungere best samtidig som jeg ikke skader isolasjonen på innerlederene.

    De kabelstrømpene kan det være jeg får nytte av til noe annet, så takk for link.

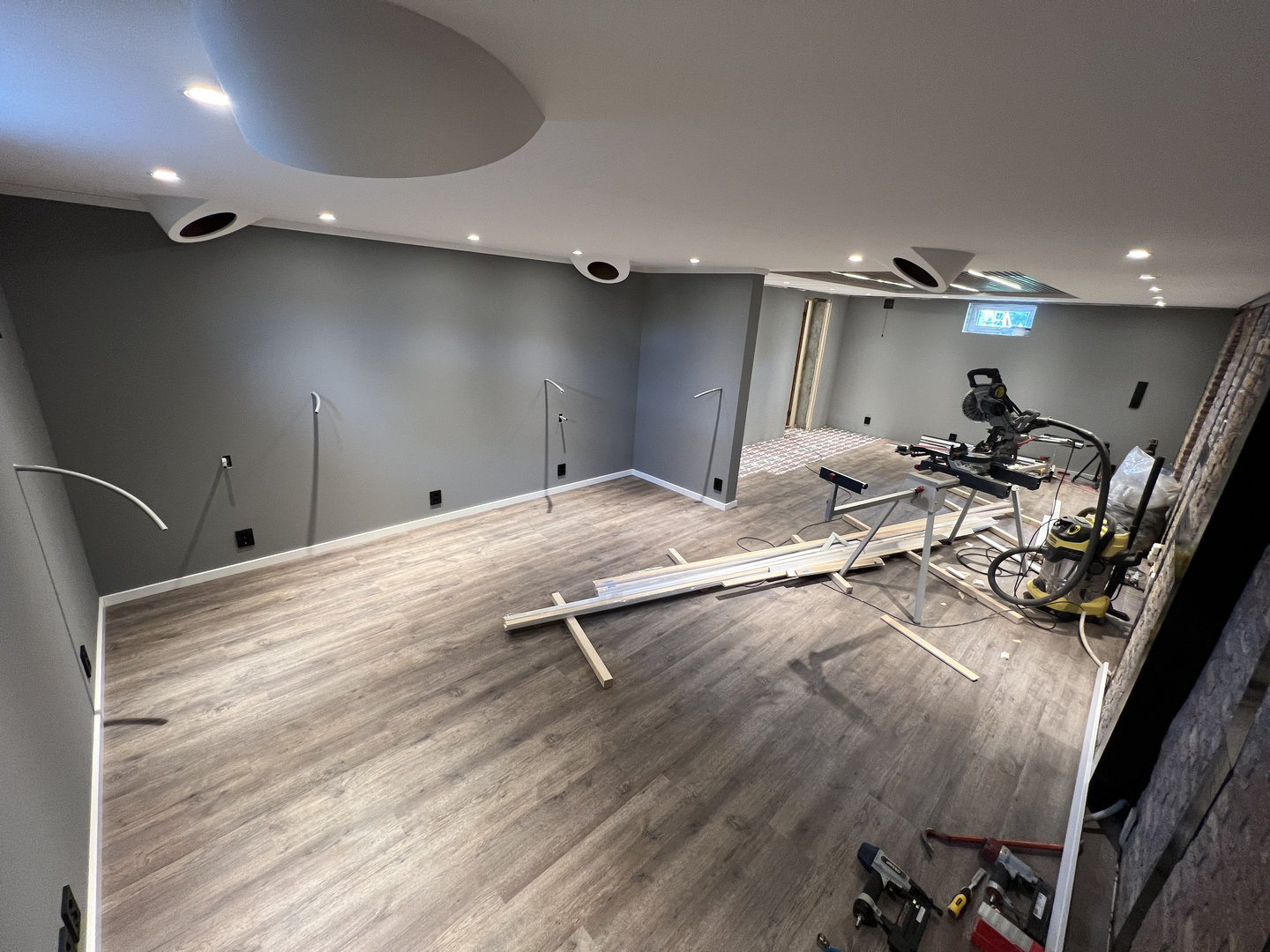

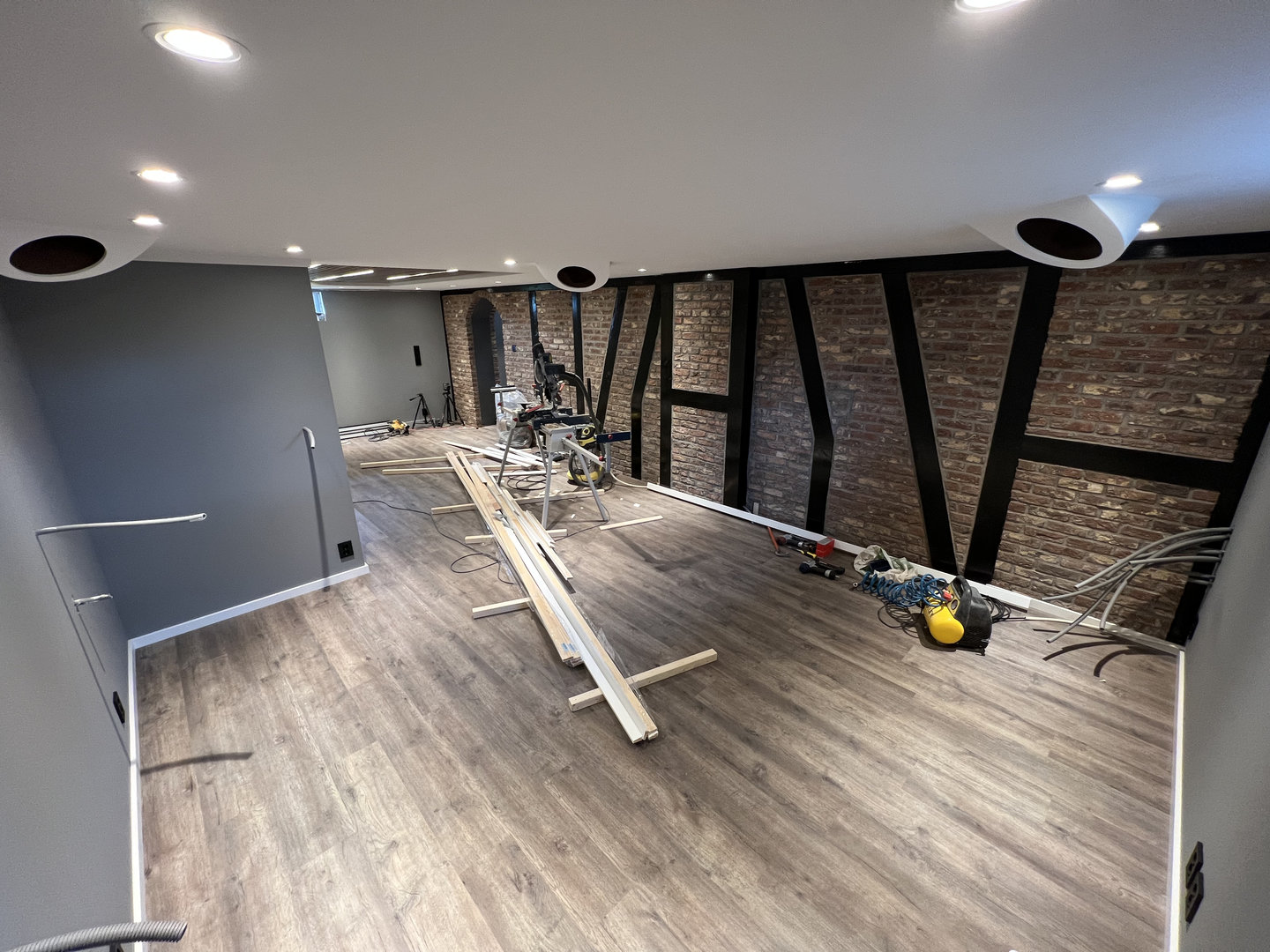

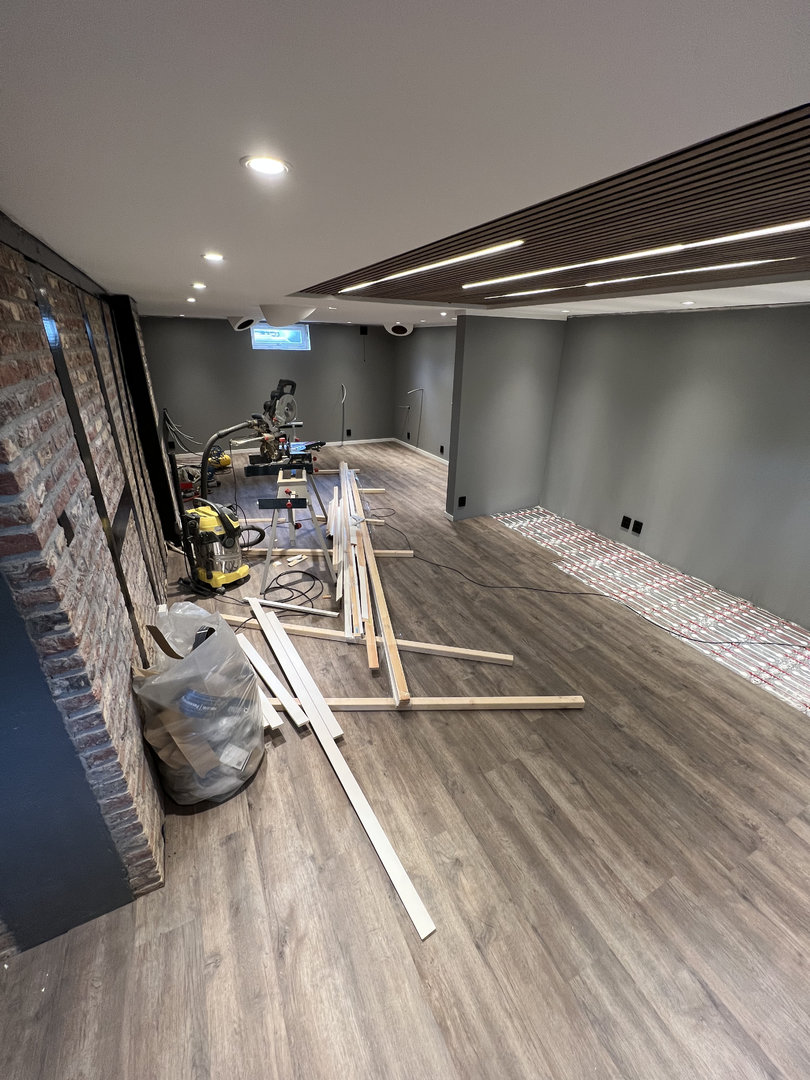

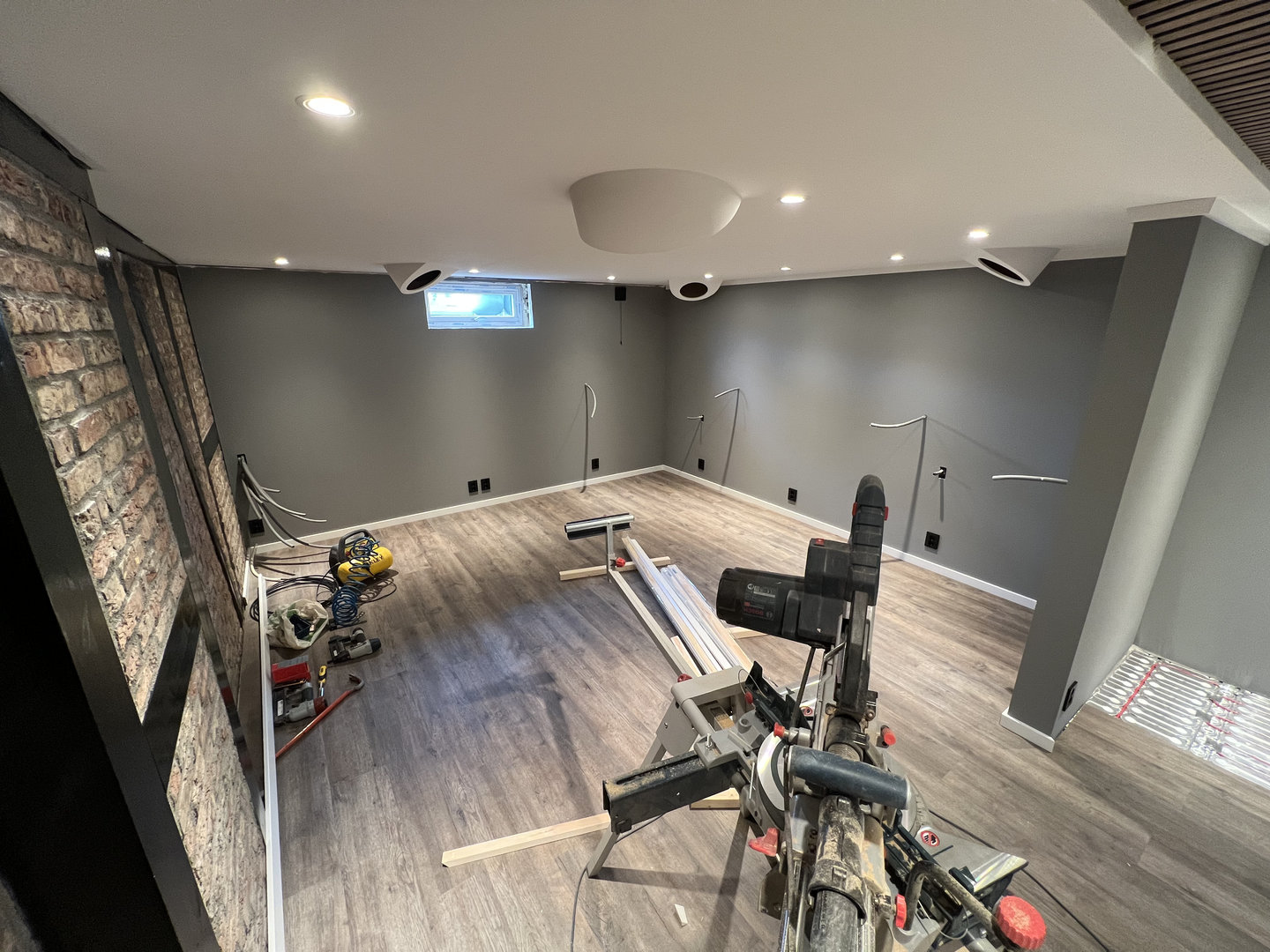

    Har i løpet av dagen fått lagt nesten hele gulvet (fant ut at jeg manglet 3 pakker, og selvfølgelig var det ikke noen plasser som har mer av gulvet tilgjengelig i nærområdet, så må få kommet meg helt til Trysil for å få kjøpt litt ekstra...), samt startet på listing. Skal forhåpentligvis få kjøpt opp alt av lister som behøves i morgen.

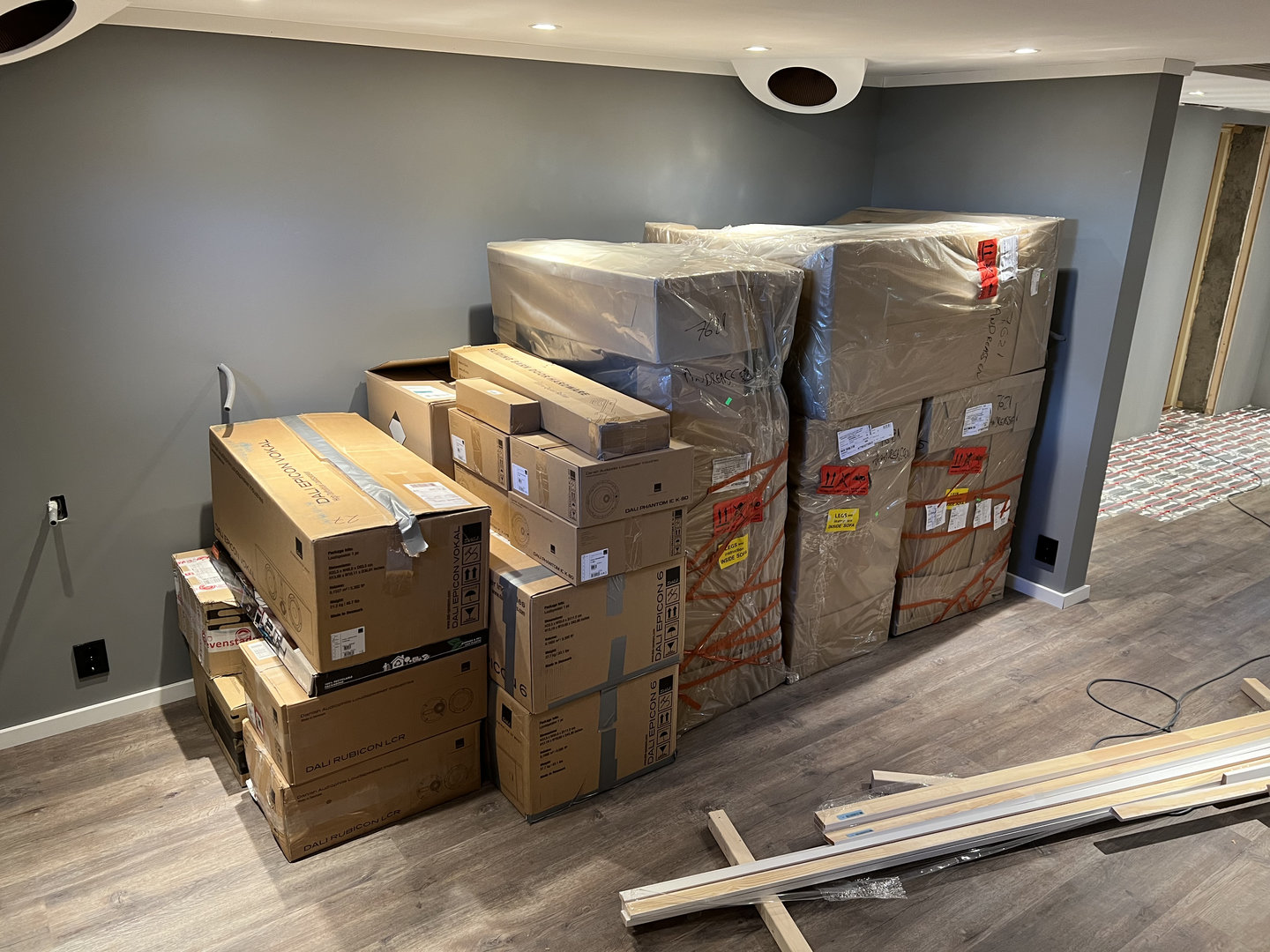

    Også fått bært inn en del av utstyret som skal inn i kjellerstua etter hvert (til samboerens store glede, haha). Resterende deler står heldigvis i bodene rett innenfor kjellerstua.



    Her ser dere for øvrig "kilen" som er laget til senterhøyttaleren for å gi litt mer perspektiv på hvordan den ser ut størrelsesmessig på TV-benken:



    Det er godt å se at all planleggingen endelig begynner å ta form. Mye tankevirksomhet for å tegne opp, måle opp og se for seg hvordan alt skal bli når man gjør dette på papiret/SketchUp. Rommet føltes plutselig mye større ut når gulvet kom på plass, og murveggen kom virkelig frem i lyset med gulvfargen!


    niels

    Hi-Fi freak
    Ble medlem
    28.10.2002
    Innlegg
    3.925
    Antall liker
    1.266
    Sted
    Nadadouro, Portugal
    Hehe, jeg bygde hjemmekino, crt prosjektor, 6 stk klassiske IMF høyttalere, kona var ikke interessert i å se film i kjelleren så det var ikke helt etter planen. Ser veldig fint ut det du har fått til!


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93
    En annen ting jeg lurer på er om jeg bør fylle noe i speaker backboxene jeg har bygget i taket, type polyfill e.l.? Noen som eventuelt har en link til noe som kunne fungert greit?
    Angående denne, er det bare å kjøpe en billig dyne fra Ikea og benytte innmaten? Er det eventuelt noe man må tenke på? Ser de eksempelvis har disse tre dynene til mellom 100 og 200kr:


    Hobo

    Hi-Fi interessert
    Ble medlem
    26.10.2015
    Innlegg
    71
    Antall liker
    93
    Har vært en stund uten noen oppdateringer fra min side. Har vært mye på agendaen i huset (ikke bare i kjellerstua), i tillegg til at det var noen uforutsette ting som gjorde at planene ble noe forskjøvet (eksempelvis at vi manglet noen pakker av gulvet og det ikke var så lett å oppdrive på kort varsel).

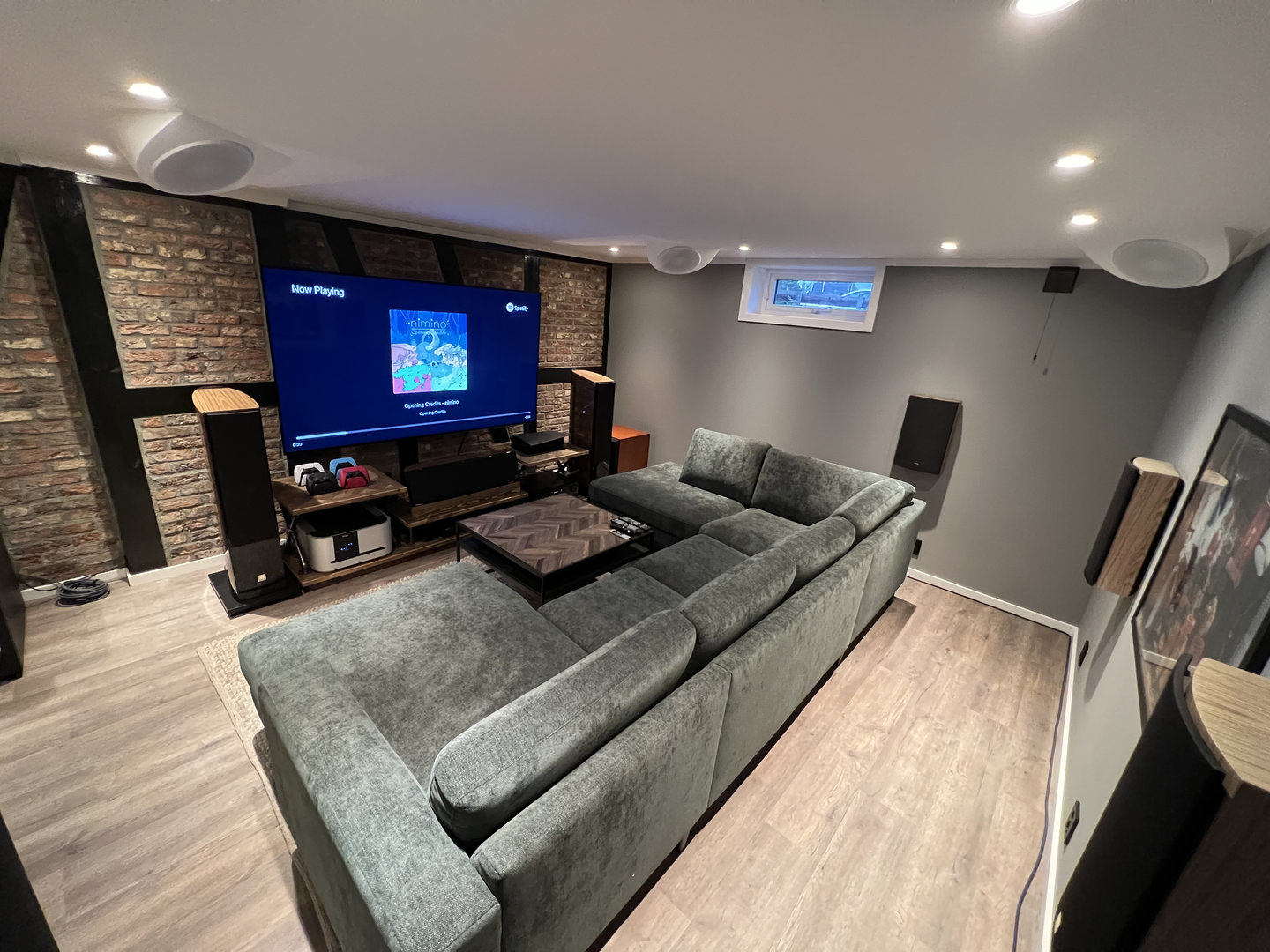

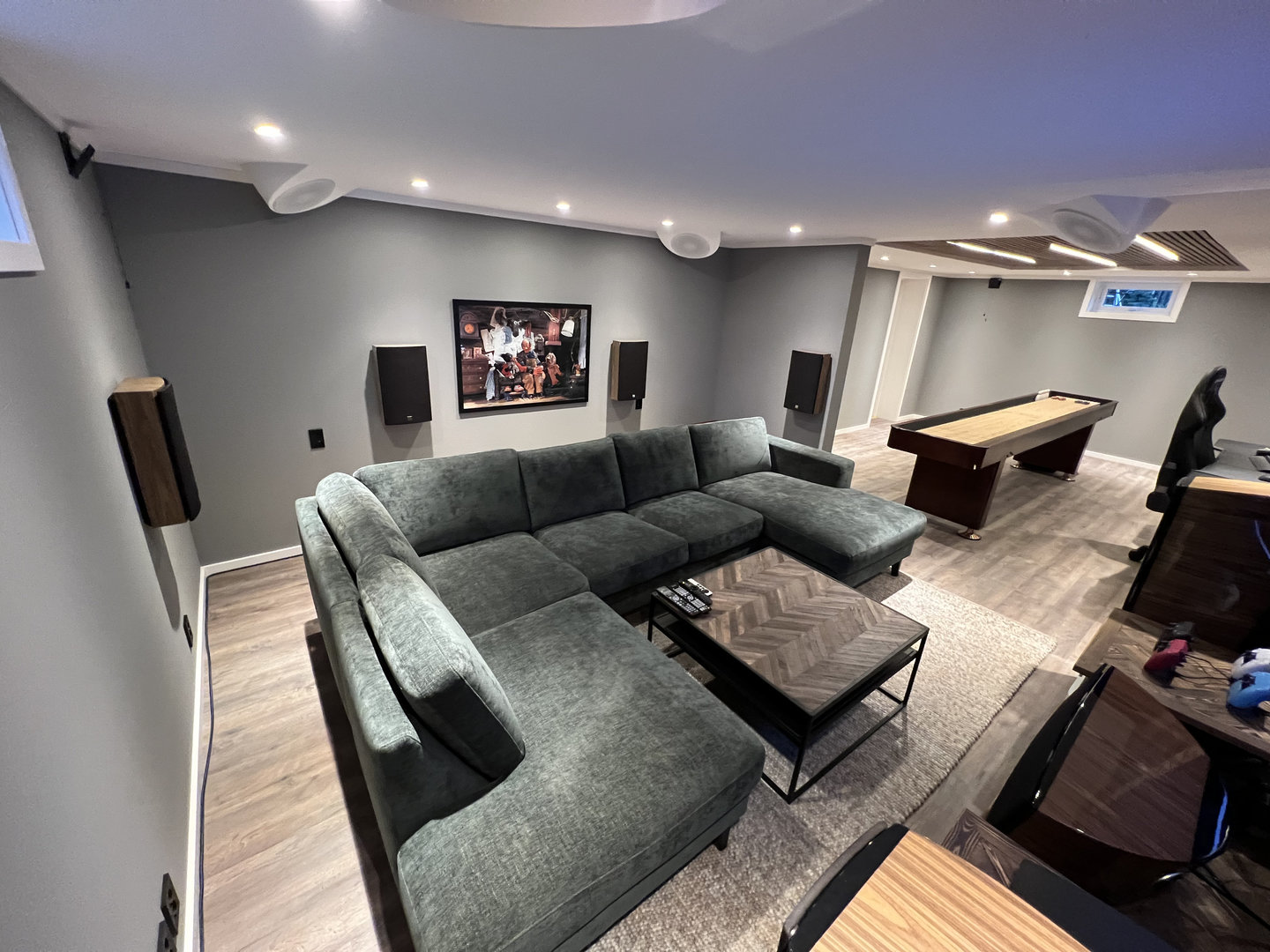

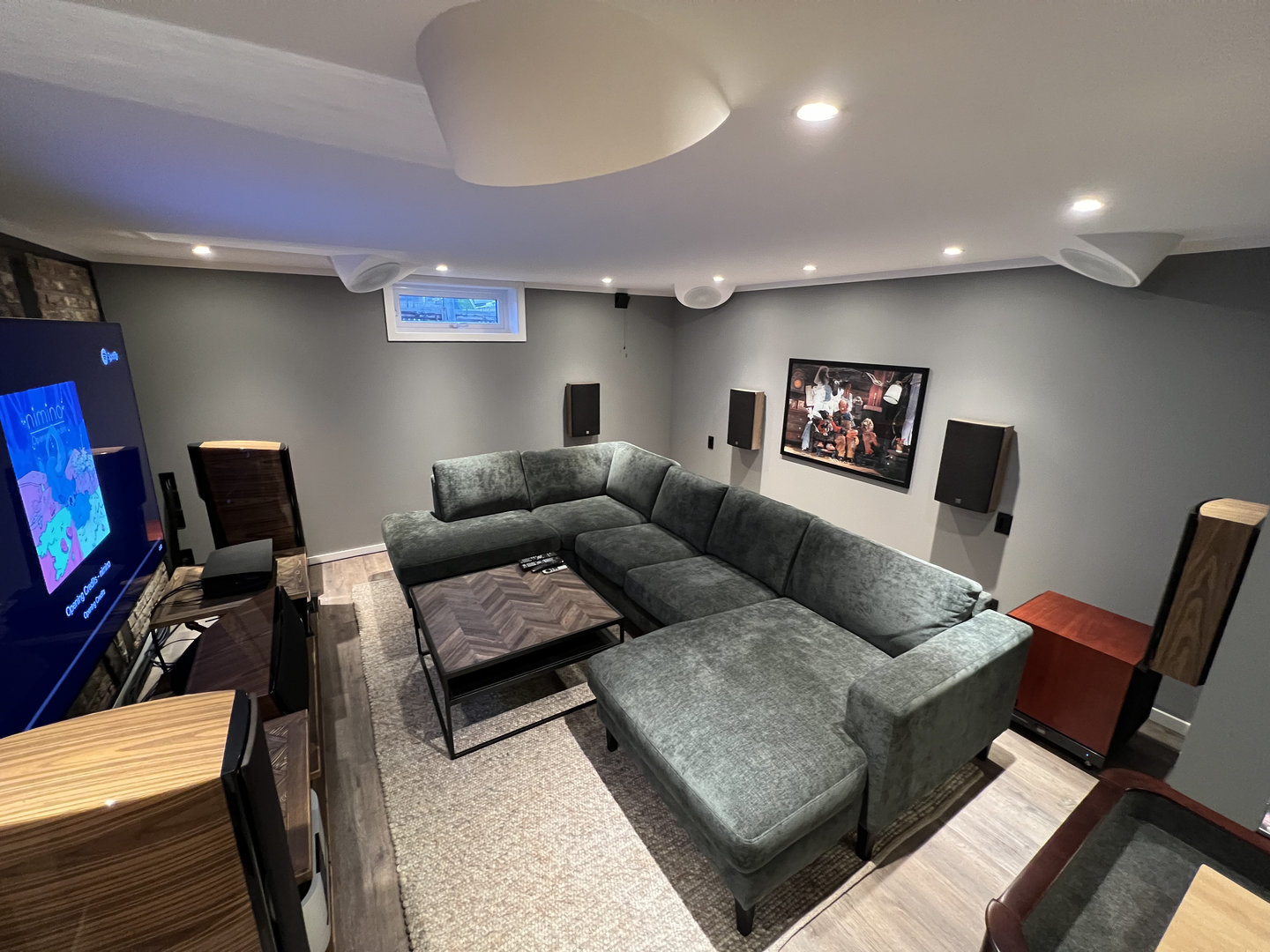

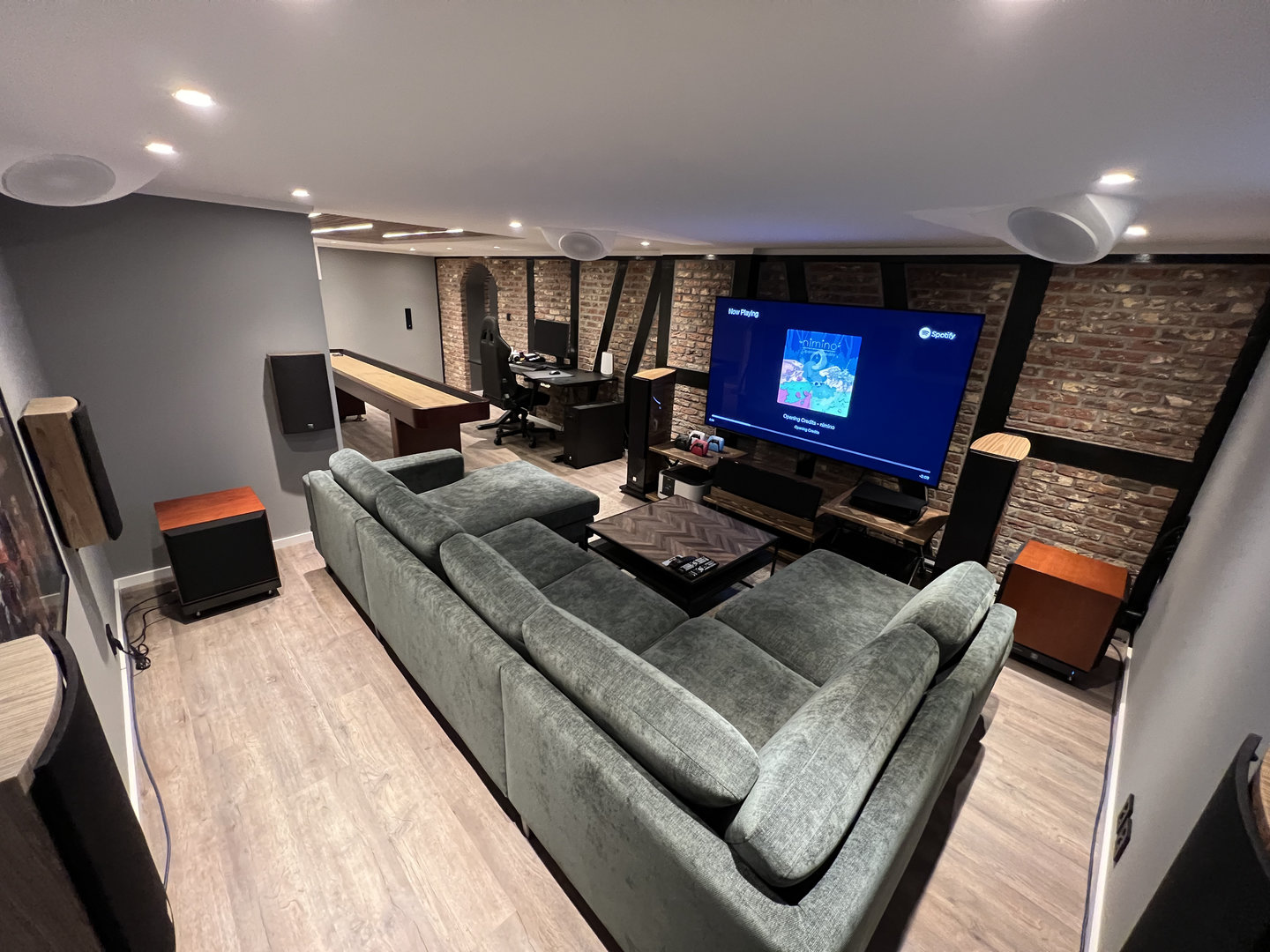

    Nå begynner endelig ting å ta form! Har fått opp alt av høyttalere, kabler er lagt og mye av møblementet er på plass. Tenker å ta en kalibreringsrunde på søndag, men får besøk i en uke fra mandagen av, så en skikkelig runde må utsettes litt. Veldig fornøyd med hvordan ting har utformet seg, så får man håpe at oppsettet lever opp til forventningene man har satt seg!



    Tanken er også å bygge en lav, smal hylleløsning bak sofaen hvor UHD-filmer, PS5-spill o.l. kan oppbevares som ikke blir høyere enn sofaryggen.



    Har begynt på den berømte "kabelhåndteringen", men tror jeg må ta litt og litt her!

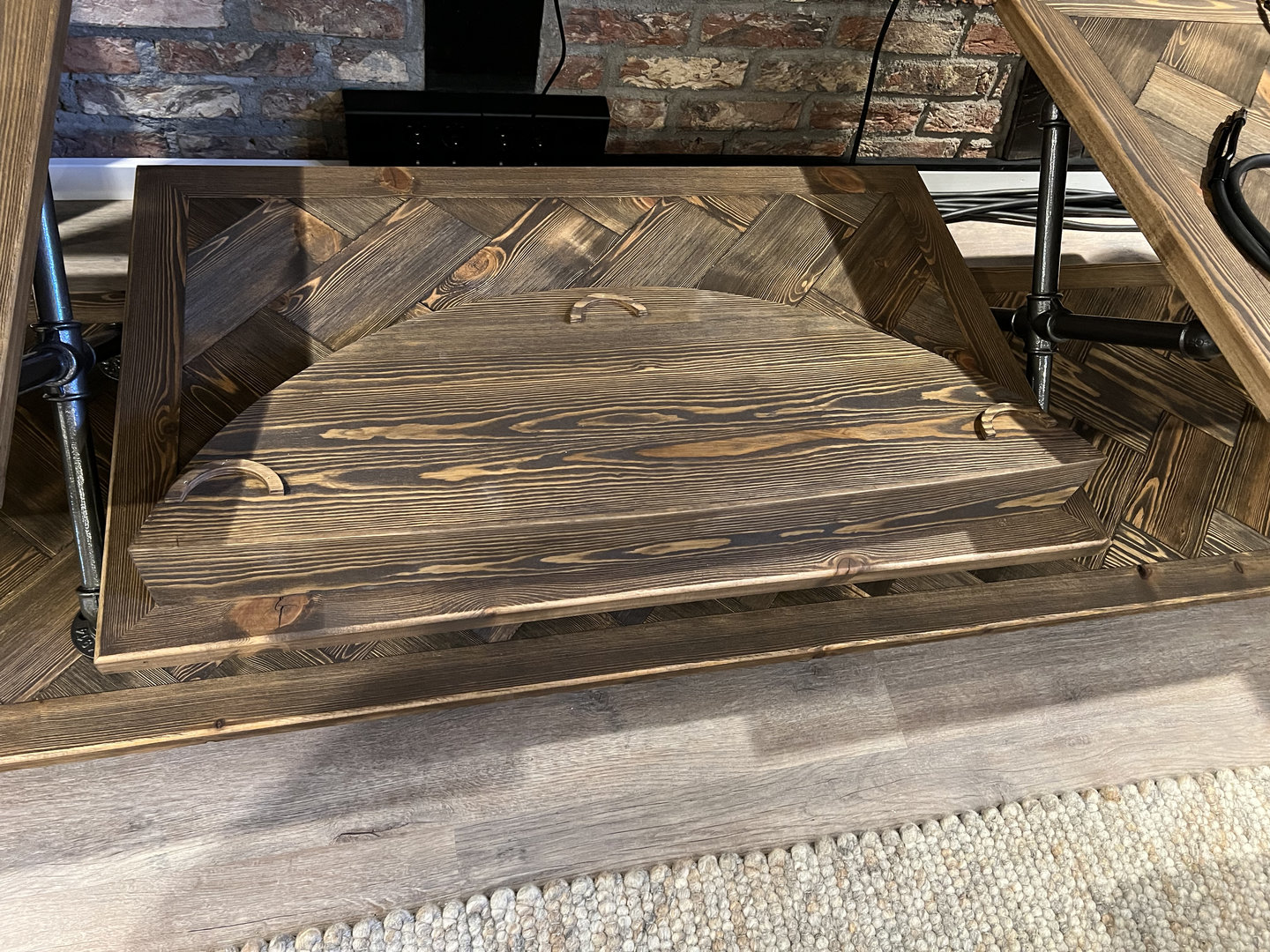

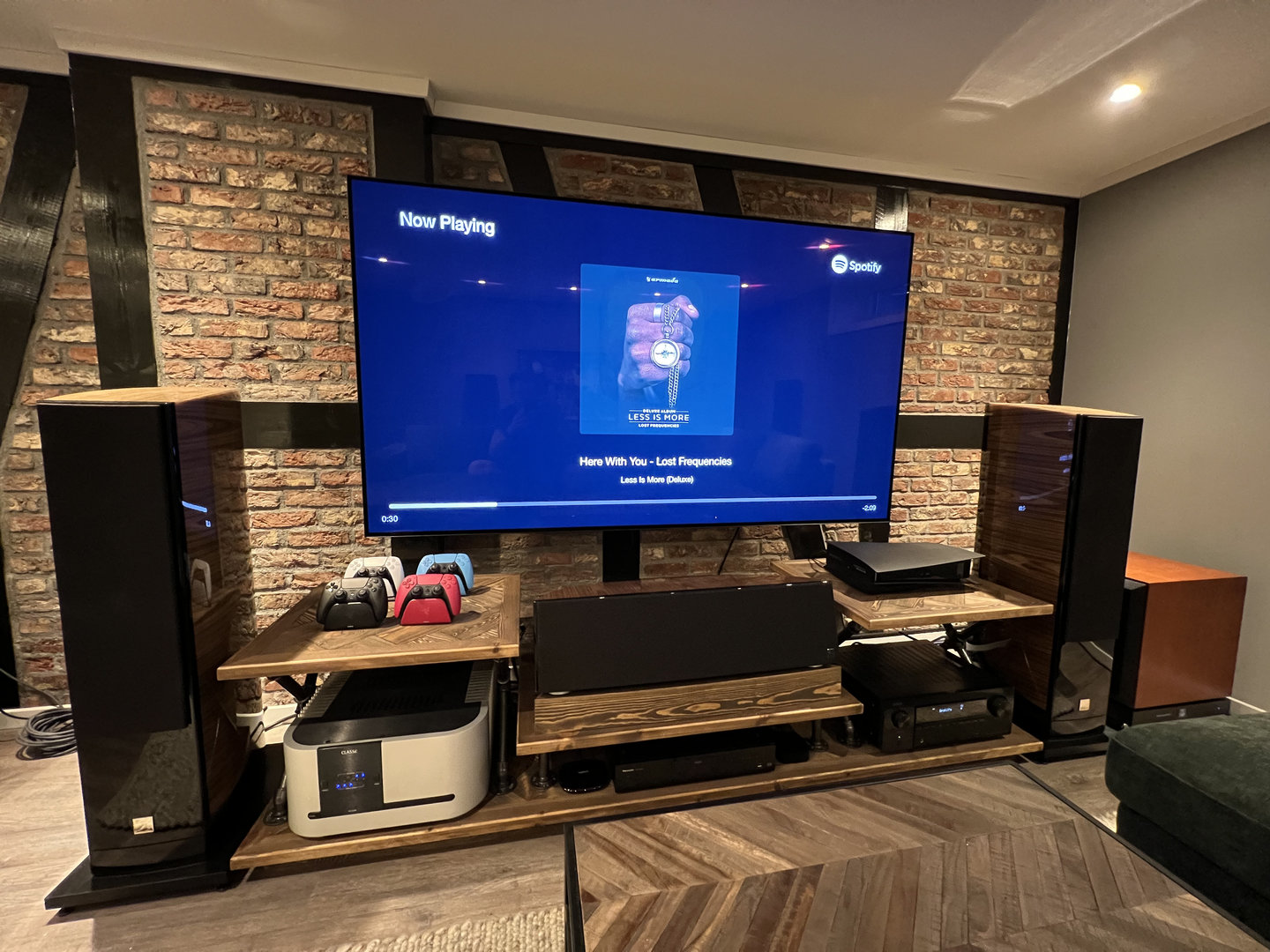

    Her ser dere for øvrig "kilen" som er laget til senterhøyttaleren. Endte opp med å lage noen "stoppere" til føttene for å sikre at den holder seg godt på plass:

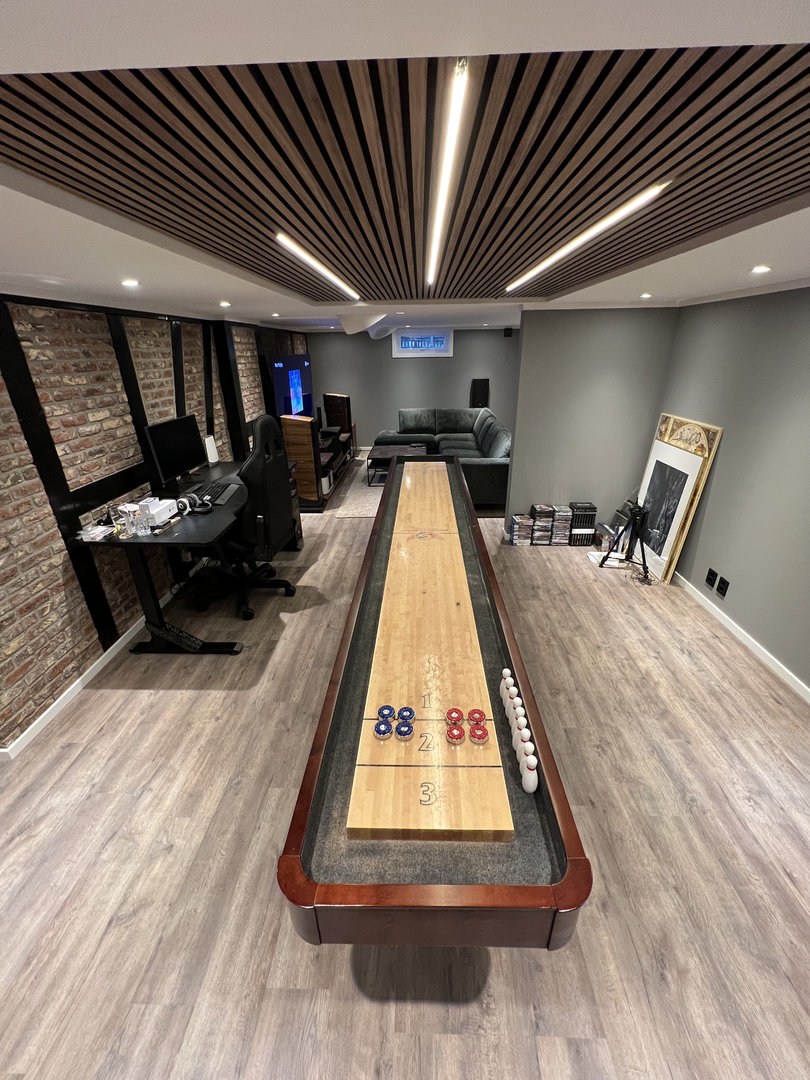

    Nå blir neste store prosjekt å få opp et hjemmesnekra bokhyllesystem ved shuffleboardet (der hvor bildene står). Tenker derfor å avvente veldig nøye kalibrering til dette er på plass, og bare få opp noe man kan være fornøyd med midlertidig.



    Til slutt må jeg selvfølgelig få med den originale Flåklypa-plakaten fra 1975 som henger bak sofaen. Har en veldig stor forkjærlighet for Flåklypa (og generelt Caprino sin verden) mye pga. at Reodor Felgen minner meg om min avdøde bestefar som var et stort forbilde for meg!

    "Jaså, dokk sitt og glor?"



    PS! Før noen spør så er signalkabelen til bakre subwoofer foreløpig ikke trekt gjennom veggen da jeg eventuelt må ta fra hverandre termineringen og terminere SVS RCA kabelen på nytt (får ikke trekt kabelen gjennom med hodet pga et par vinkler i K-røret, men skal gå fint å trekke med bare kabelen). Det er ikke noe jeg har gjort før så har foreløpig satt det på vent.


    BEF.

    Bransjeaktør
    Ble medlem
    26.04.2008
    Innlegg
    781
    Antall liker
    1.394
    Sted
    Asker
    Torget vurderinger
    1
    Gratulerer med et vel gjennomført prosjekt og et nydelig rom (y)
