Hjelp til å tegne et enkelt kabinett

[OMF]

Hei,

Jeg skulle ha tegnet et veldig enkelt kabinett. Er det noen som kunne tenke å ta på seg en liten jobb mot betaling?

Jeg skal flytte noen Adam Audio GTC55 i taket. Da vil jeg bygge nye kasser til de, og snekker trenger skisser.

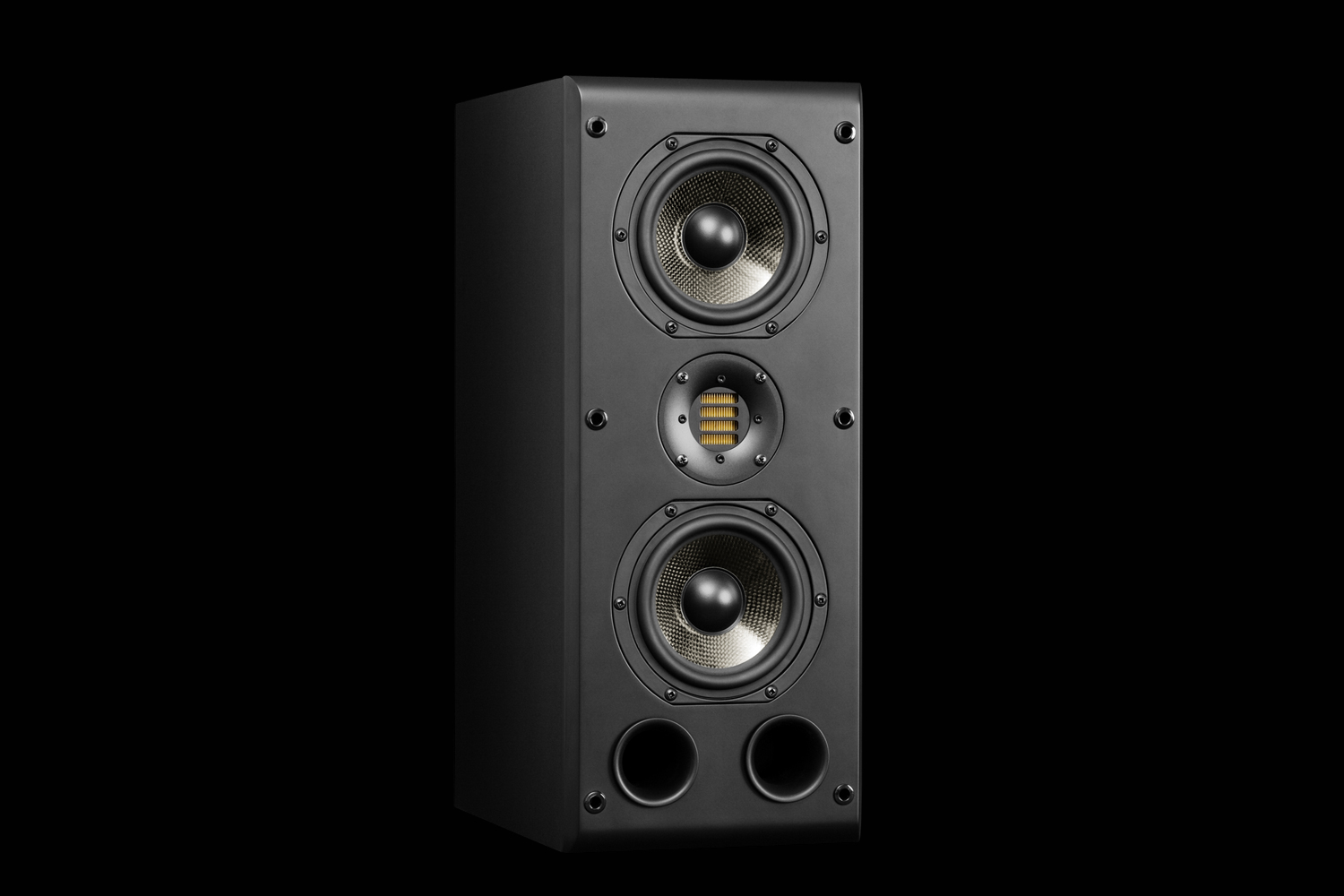

ADAM Audio - GTC55 Grand Theatre Components (Home Cinema)

The GTC55 already contains the sound and acoustics of its bigger siblings and is able to reproduce the finest nuances of musical detail in your home cinema.

www.adam-audio.com

Kassene skal være 40 x 40 cm og 20 cm tykke - baffelen skal være vinklet 45 grader nedover.



[Sluket]

Trenger han step filer til å mate inn i cnc eller rett og slett bare en forståelig målsatt tegning?



[OMF]

Forståelig skisse.



[PeriodeLytter]

Jeg antar det er det estetiske som er grunnen til å lage nye kasser heller enn å henge dem opp på stativ/wire/kjetting?

Kan det være en ide å beholde eksisterende korrekt utregnede kabinetterr og lage festeanordning som ser ut som vinklede kabinetter?
Vedlagt bilde viser et eksempel på kabinett i kabinett

Edit: Forresten det går nok ikke ser jeg. 40x40 er vel muligens mål på takplater de skal erstatte? I så tilfelle må man ha ned to takplater da original kabinettetet er:

Height x Width x Depth

20" (505 mm) x 8" (206 mm) x 12.5" (316 mm)



[OMF]

Grunnen til å bygge egne kabinetter er at det skal bli mindre synlig, og med skrå baffel kan kassen flukte taket og samtidig peke mot lytteposisjon. De skal også males i samme farge som taket.

Det er himlingstak, så tanken er at kassene festes med gjengestag gjennom et hull midt i kabinettet.
