Gamle og spesielle høyttalere

[Steinsdalingen]

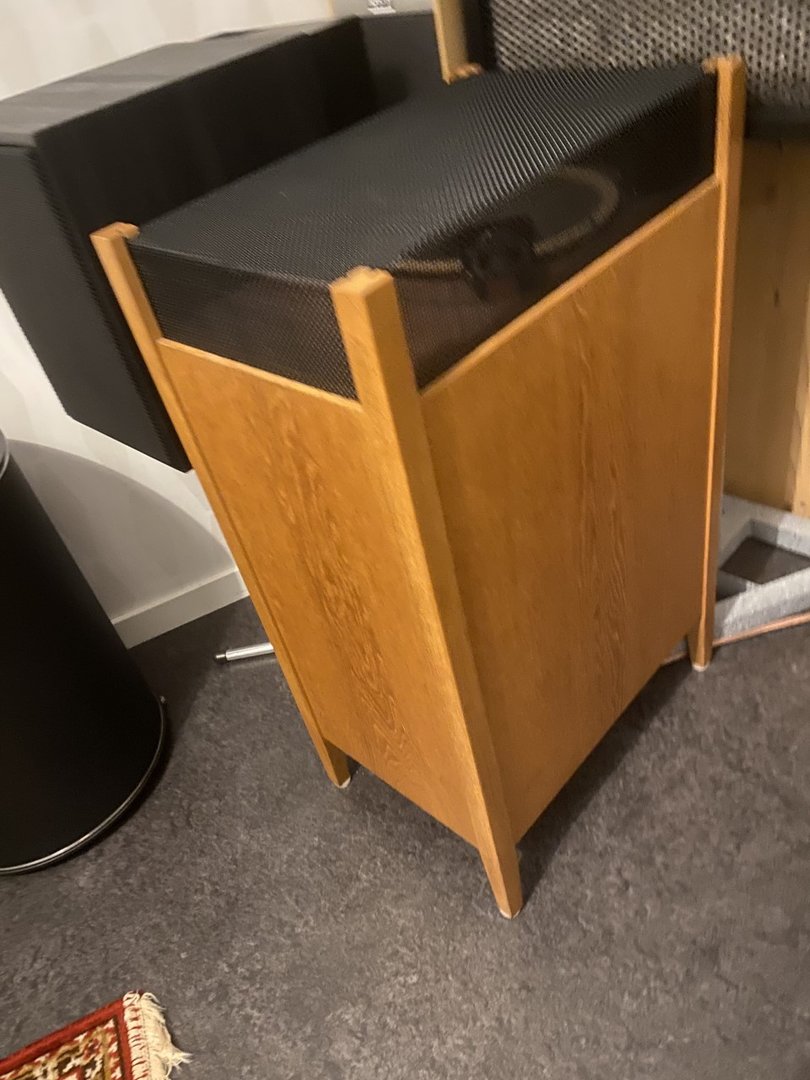

Hei, jeg har fått noen merkelige høyttalere etter en onkel. Han døde for lenge siden så jeg har ingen å spørre. De fremstår som et uvanlig byggesett med bass montert på topp, pekende oppover. 4 diskanter i ring rundt bassen og bassport i bunn. Måler 6 ohm på terminaler. Bassen er godt kledd igjen med stoff over og under. Tror det er en fulltoner da den har et mindre kon i midten. Skade på én diskant, sikkert ikke hørbart. Rift i nedkant i tillegg. De bærer preg av ugunstig oppbevaring over lang tid.
Har begge "topplokk ". Håper noen her kan oppklare mer om disse. De må ha et spesielt lydbilde.

.



[Gjest.]

Popboxen - CarlssonPlanet

HISTORIK 1964 presenterades ritningar och bygginstruktioner till en högtalare som skulle slå Sverige med häpnad. Upprinnelsen var att tidningen Radio & Television 1962 hade presenterat en billig och enkel transformatorlös rörförstärkare med ”synnerligen förnämliga data” för hembygge. Stärkaren...

www.carlssonplanet.com



[Kjell_Kranzberg]

Originalelementen är följande:
Basen/bredbandaren: Philips 9710.
Diskanter: Peerless MT 20.

Det ser ut som att diskanterna i dina inte är Peerless. (Kan det vara SEAS?)

Jag har själv ett par Popboxar i ekfanér.

Här är byggbeskrivningen:

Popboxen - original article from 1964 (Swedish) - CarlssonPlanet

Popboxen – original article from 1964 (Swedish)

www.carlssonplanet.com



[Singh]

Og disse fortjener og komme til liv igjen,



[Rolf_Zetterberg]

Diskanterna är Seas 5TV-HF.



[Steinsdalingen]

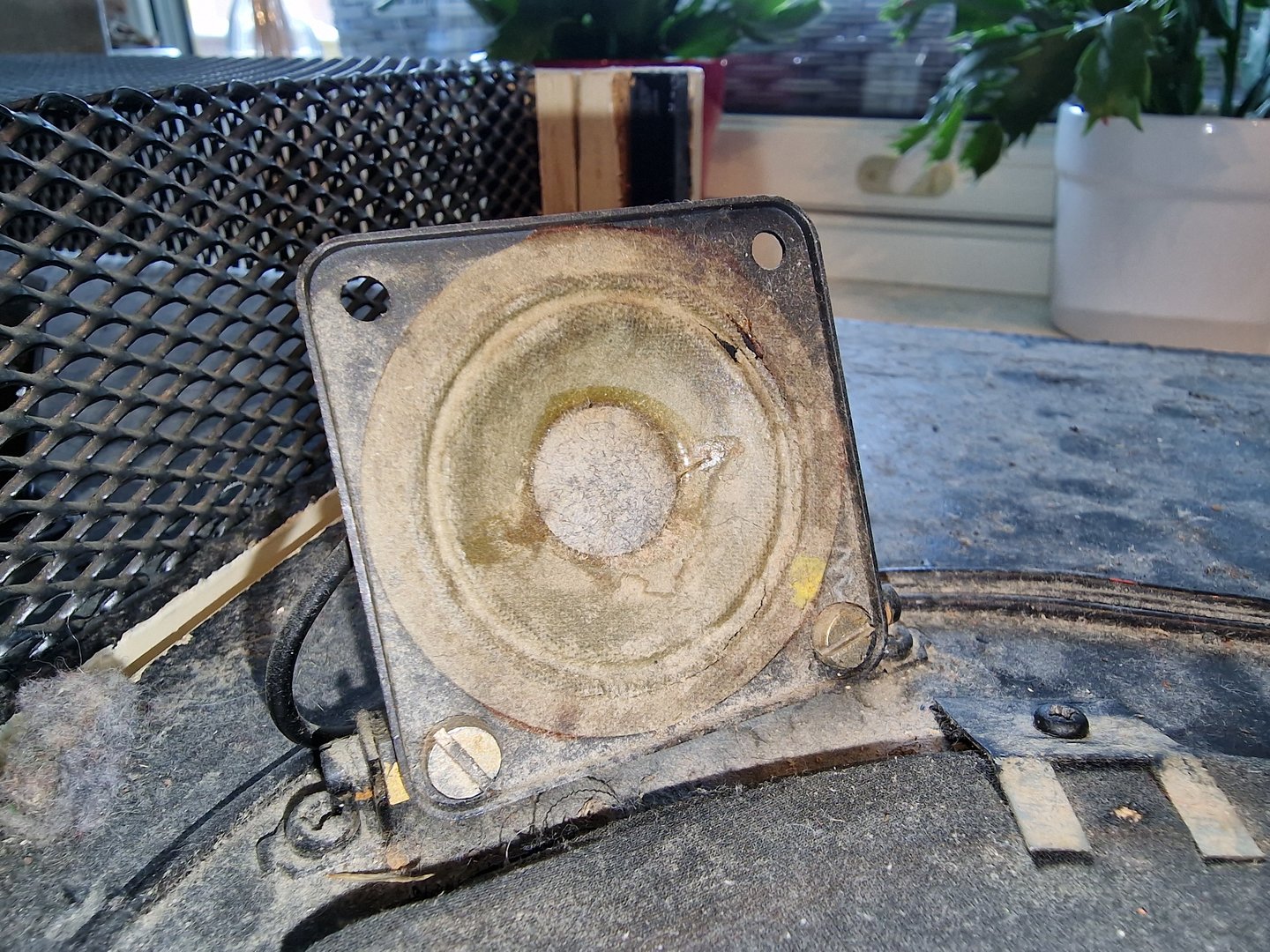

Mye kunnskap her inne! Har omsider fått testa de. Dene ene har ingen lyd fra diskanter. Måler 0,6 - 1,2 ohm på de. Alle de diskantene ser stygge ut, akkurat som på bildet over. Må ha blitt sølt vann en gang i tiden.
Den fungerende høyttaleren spiller overraskende bra! Selv med en gammel Yamaha-receiver.



[Rolf_Zetterberg]

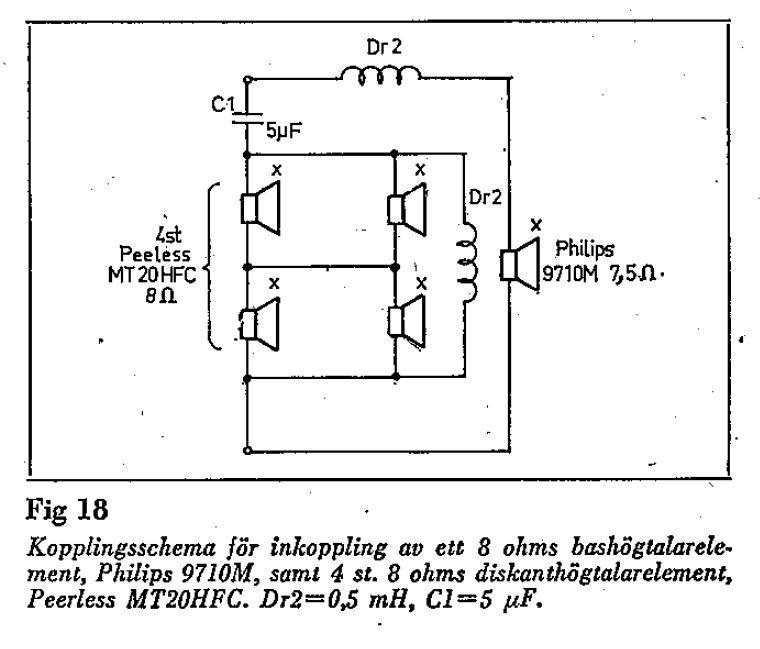

Tyvärr går det inte att mäta diskanterna på ett enkelt sätt.Man måste löda loss en kabel på varje diskant och sedan mäta just den diskanten.Alla 4 på samma sätt.
Det här beror på att det sitter en drossel över diskanterna som troligen har under 1 ohm och att alla 4 diskanter är hopkopplade.
Att de är fula behöver inte betyda att de är dåliga.
Vad är det för kondensator i filtret?



[xerxes]

Dette er morsomme høytalere. Jobb litt med plassering, så kan det bli riktig hyggelig.
Philips AD9710 er for øvrig en klassiker. Akkurat som resten av disse høytalerne.



[parafinoksen]

Dette er morsomme høytalere. Jobb litt med plassering, så kan det bli riktig hyggelig.
Philips AD9710 er for øvrig en klassiker. Akkurat som resten av disse høytalerne.

Tror det er mer enn plasseringen det trengs å jobbes med



[xerxes]

Jeg kjøpte et par slike for 50kr på et loppemarked i min ungdom. Ga dem i et svakt øyeblikk bort til en vennine.



[Pink_Panther]

Dette er morsomme høytalere. Jobb litt med plassering, så kan det bli riktig hyggelig.
Philips AD9710 er for øvrig en klassiker. Akkurat som resten av disse høytalerne.

Er det ikke nettopp plasseringen som er enkel med denne høyttalerkonstruksjonen?



[xerxes]

Er det ikke nettopp plasseringen som er enkel med denne høyttalerkonstruksjonen?

Jo, det er jo rundstrålere, men plassering er uansett viktig.
Også med disse etter min erfaring.



[Motorhome]

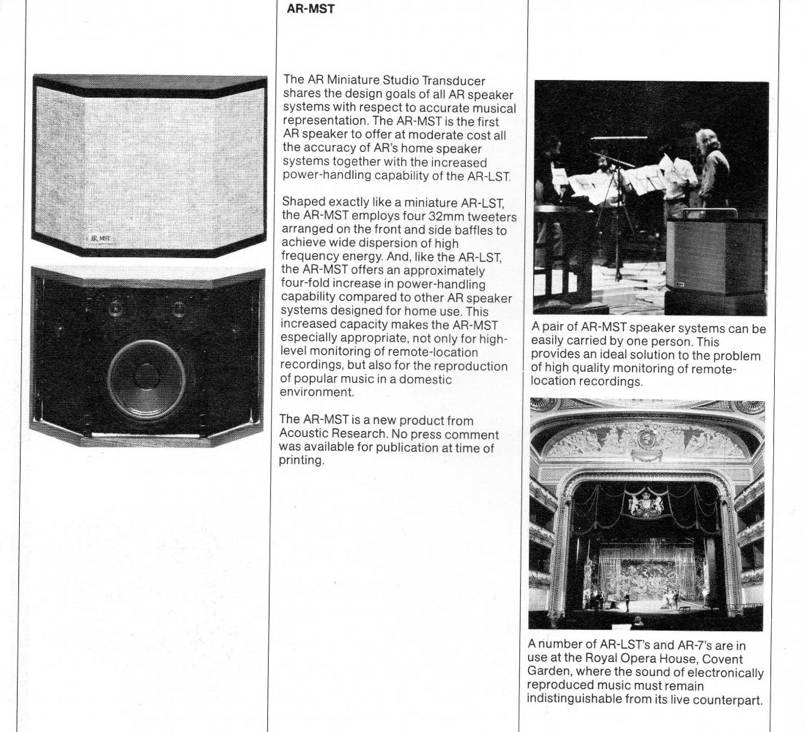

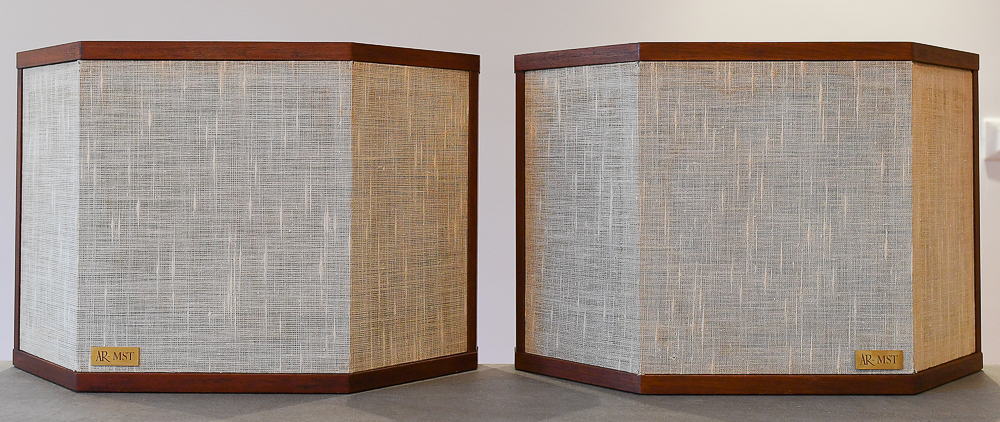

Har et par AR MST som jeg har liggende i kjelleren. Kjøpe dem sånn midten av 70 tallet hos Per Slinning i Ålesund. Hørte dem på Phase Linear forsterkersett. Meget sjeldne monitor høyttalere .

Dette er heller ikke mine, men hentet fra nettet. Veit ikke noe om fabrikatet av disse 8 toms basselementene. Støvhetten er helt flat på de orginale.
Disse elemtene har vært ''tuklet'' med! Nye kanter, og støvhettene har vært ut pga sentrering av elementene under kantskifte.



[Gjest.]

Hva er diameter på bassrøret? Vurderer å bygge noe lignende.



[Motorhome]

Hva er diameter på bassrøret? Vurderer å bygge noe lignende.

Er det AR MST du mener nå? Dette er en Trykkammer konstruksjon og veldig lite volum . Tror at de fleste AR høyttalerne var trykkammer, hvis jeg da ikke tar helt feil!



[Gjest.]

Nei, det gjelder popboxen.



[Motorhome]

Når det gjelder disse spesiell AR MST. Så hadde den europeske utgaven fire diskanter. De to i frontbaffel ble delt ved 1600Hz, og de på de to sidepanelene ble delt ved 5000Hz. Den amerikanske AR MST/1 hadde kun diskanten på det indre panelet. De sies å være målemessige resutater med spredning og lytteresultater. Har ikke hørt på denne på en lang stund, men kan ta en lytterunde noe senere for å høre og sammenligne
