DIY 5.1 "kompakt" system

[audiosan]

hei. er nå i full gang med et 5.1 system. der alt utenom blueray spiller skal bygges.
planen er som følger:

plate amp:

5.stk LM3886 forsterker moduler
1.stk UcD400ST forsterker modul
1.stk 6x10.000uF PSU for LM modulene
1.stk 2x18V 400VA trafo til LM modulene
1.stk Hypex ST PSU modul.
1.stk 2x40V 250VA trafo til UcD modulen
1.stk Hypex(eller annen type) softstart
1.stk subfilter med EQ og variabel phase

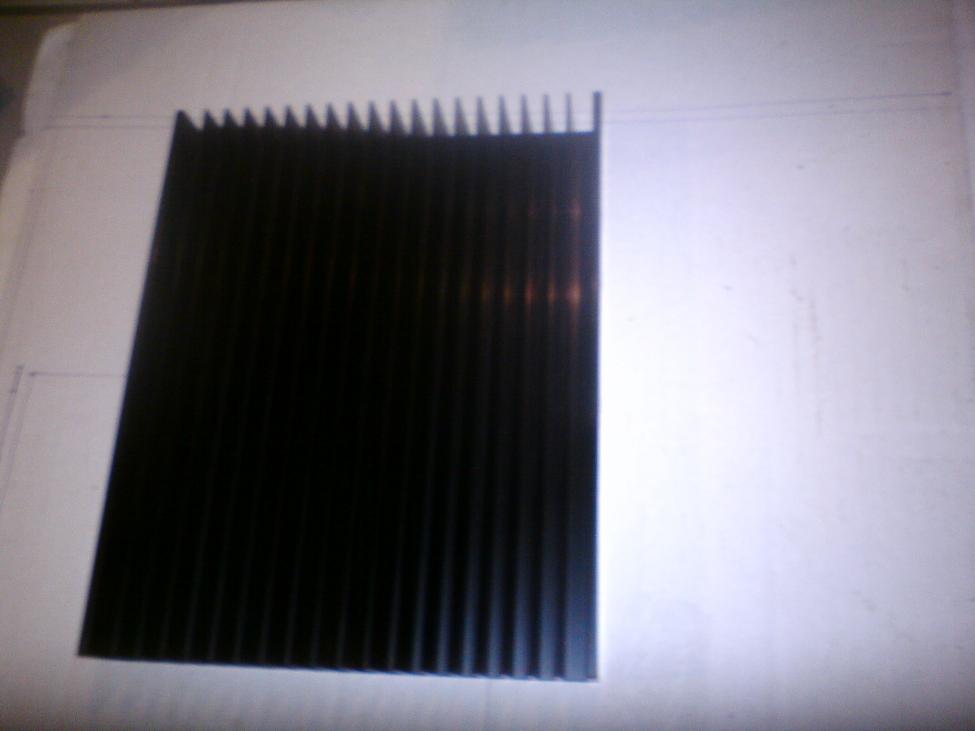

1.stk 200x250x40mm kjøleribbe

5.1 DTS dekoder:

1.stk DIY 5.1 DTS dekoder
1.stk 12V regulert PSU
1.stk 2x12V 50VA trafo
1.stk chassis

sub:

dynabel DY9232 mest sansynlig
kabinett er ennå uklart

høytalere:
5.stk speakerdesignworks sten II



[audiosan]

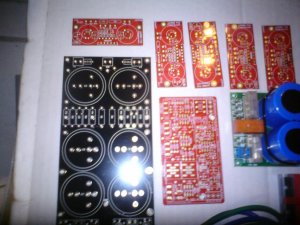

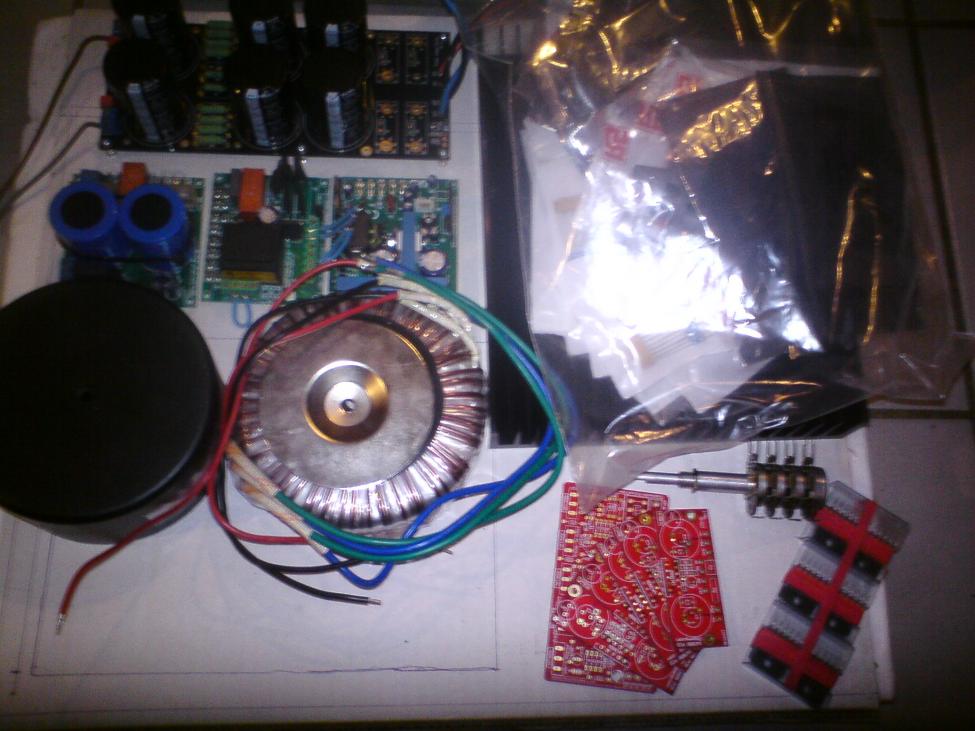

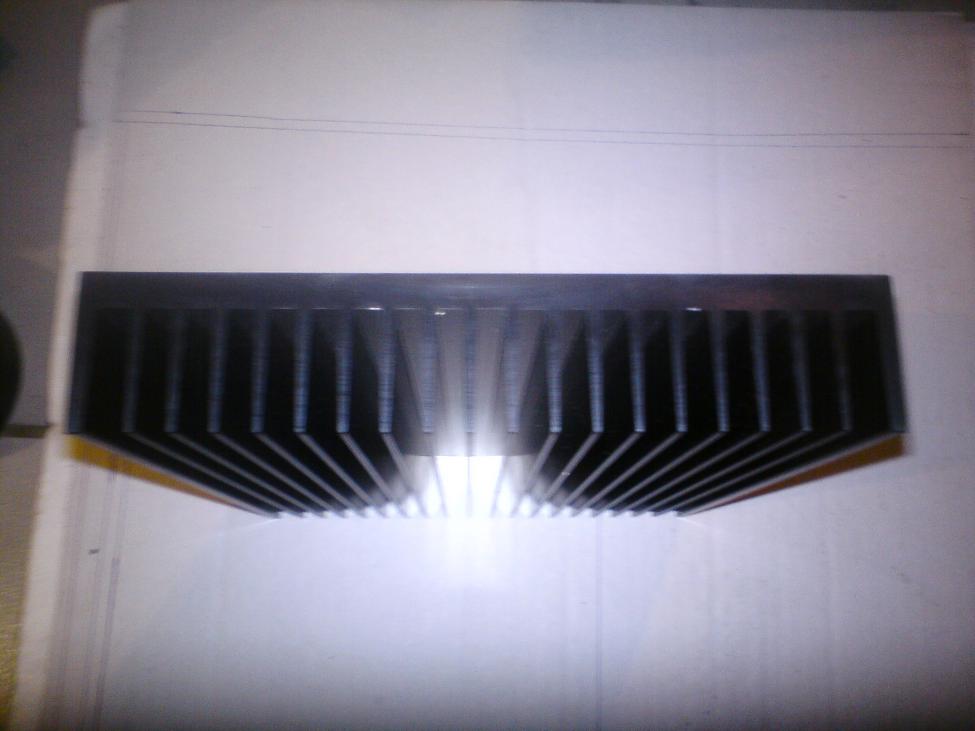

litt flere bilder.



[audiosan]

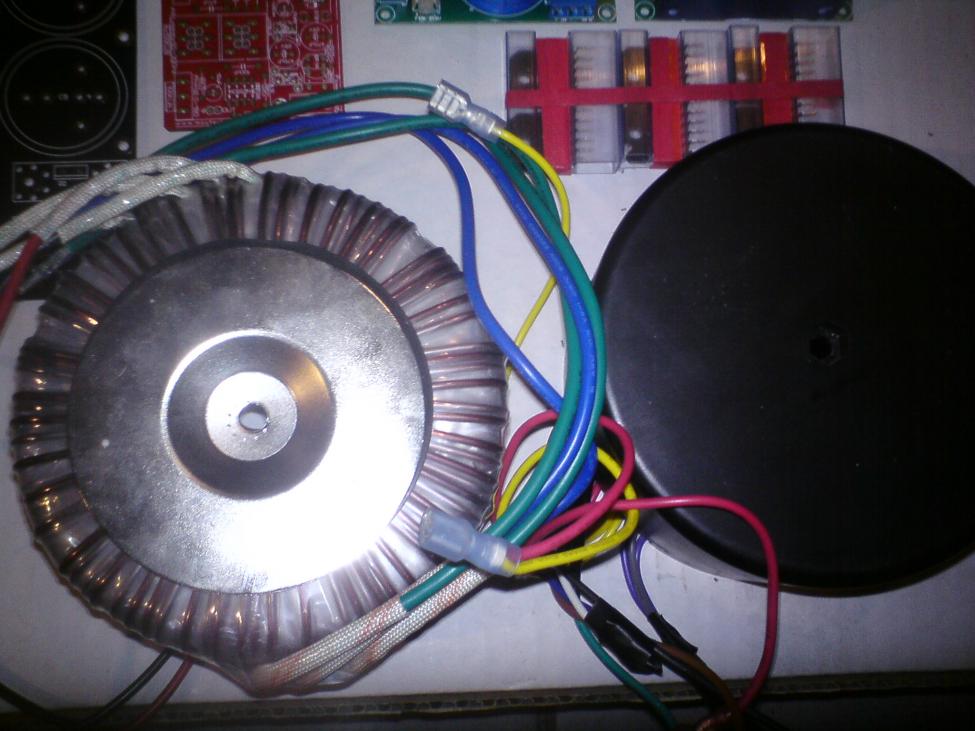

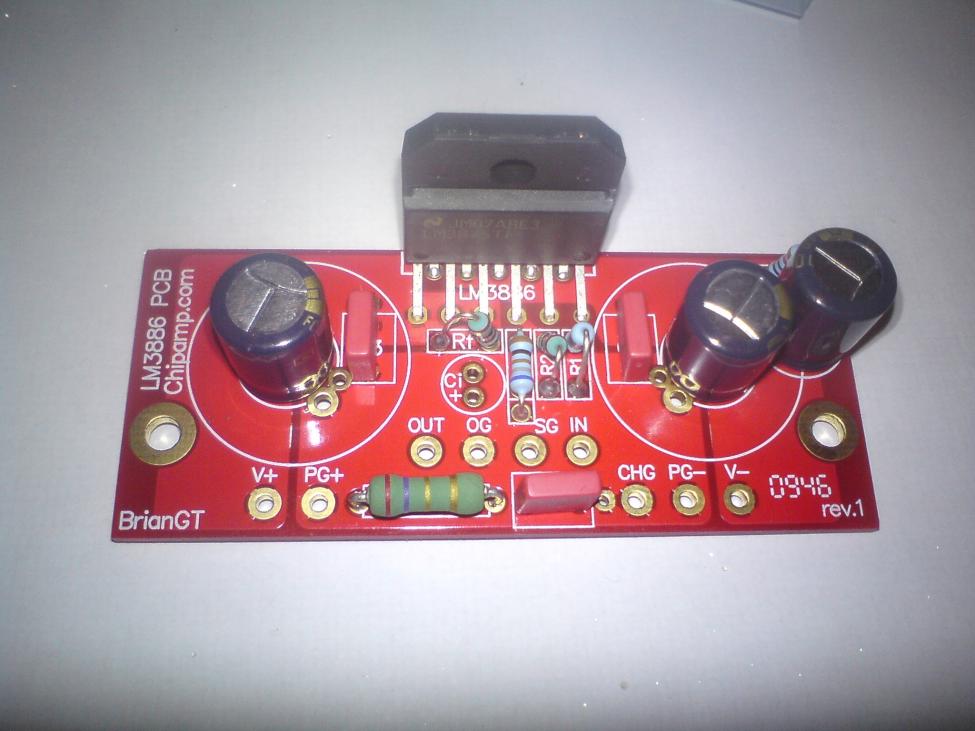

enda litt flere



[Milenko]

Way cool
Fryktelig imponert av dere forsterker byggerne her inne.



[El-retur]

kjekt prosjekt,faktisk bra lyd i de lm3886 forsterkerene,men de har ikke direkte brutal bass,men er veldig lyttevenlige. har bygget lm3886 og tda7293 chip forsterker og synes at lm3886 er mere velydende



[audiosan]

har jo ikke det store bass behovet i de, da det er en UcD400 som tar den biten
nå kommr jeg dog til å kjøre LM3886'ene med forholdsvis lav spenning(+/-24V) og dermed høyere strømtrekk. så det vil gjøre de sterkere i bunn.



[El-retur]

lurt å kjøre de på litt lavere spenning,spike slår litt lett inn hvist du kjører på høy spenning og da blir de litt mere ustabile ved lav ohm.Hvordan fungerer decoderen?



[audiosan]

akkurat og jeg skal kjøre de i 4ohm.
dekodeen er ikke oppe å går enda. sitter fremdeles å venter på trafo og chassis. trafoen kommer i morgen. og håper chassiset kommer på fredag.
fikk forøvrig subben i dag da



[tce-teams]

very very nice , sikkelig bra bygge kvalitet



[audiosan]

takk takk



[El-retur]

blir spennende dette



[audiosan]

slik blir layouten på dekoderen. mangler bare chassiset nå.
samme størrelse som et A5 ark



[El-retur]

hvor mye betalte du for dekoderen? er det rom korigering og sånt på den?



[audiosan]

den kostet heller lite hele 60$. nei det er ikke rom koreksjon, HDMI og HD støtte.



[El-retur]

kjekt og bygge når det koster så lite... hvor fikk du bestilte du bassfilteret?



[audiosan]

ja er det bass filteret fant jeg på e-bay. men var en komponent som var umulig å finne. 4x100K Lin pot så det ble 4x50K Lin pot og 2 stk 50K motstander istedet
det blir litt insnevret frekvens justering, men jeg har ikke behov for justering opp til 300Hz uansett



[audiosan]

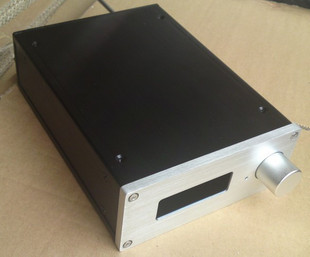

det virker som chassiset skal seile oppover fra kina. men heldigvis så har jeg jo annet jeg kan gjøre

i morgen starter jobben med sub kassen. jeg makkulerer ene kassen til 21" subbene, så har jeg materialen jeg trenger

har koblet opp dekoderen for å se at den fungerer nå. og den virker ganske lovende. fant også et par aluplater på hobby rommet som kanskje kan brukes til plate forsterkeren, så da har jeg vel arbeid for et par tre dager

har for såvidt plater til front og senter som skal kappes også. en får håpe det ikke blir for godt vær

fortsettelse følger



[audiosan]

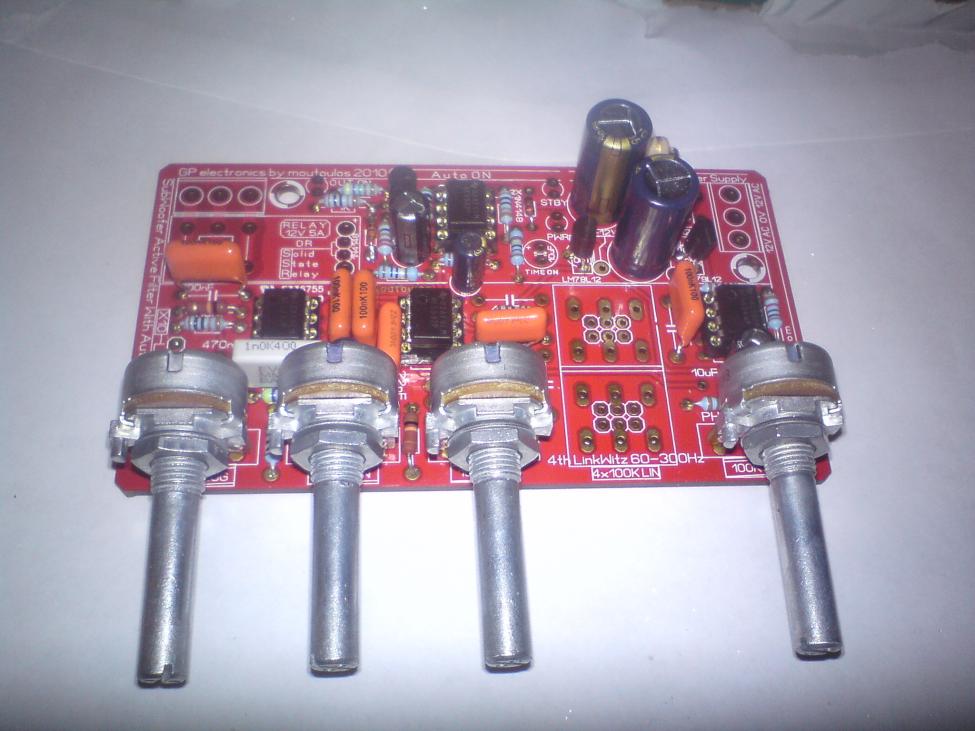

her er forresten en link til sub filteret. det er kun kretskortet da.
Sub Active Filter Board, SubWoofer PCB, Auto Power ON | eBay



[audiosan]

dette går jo jaggu unna det kassen står til liming nå.
så i kveld blir det bilder for de bilde kåte



[audiosan]

da var kveldens økt nesten unna gjort
litt bilda som lovt
nr1. prøve passing av plater. kappene ble oppimot perfekte. og det med en BILLIG håndholdt sirkelsag fra gotech. og et rettholdt og 2 små tvinger
bommet med sagblad bredden på en plate damn. men men.

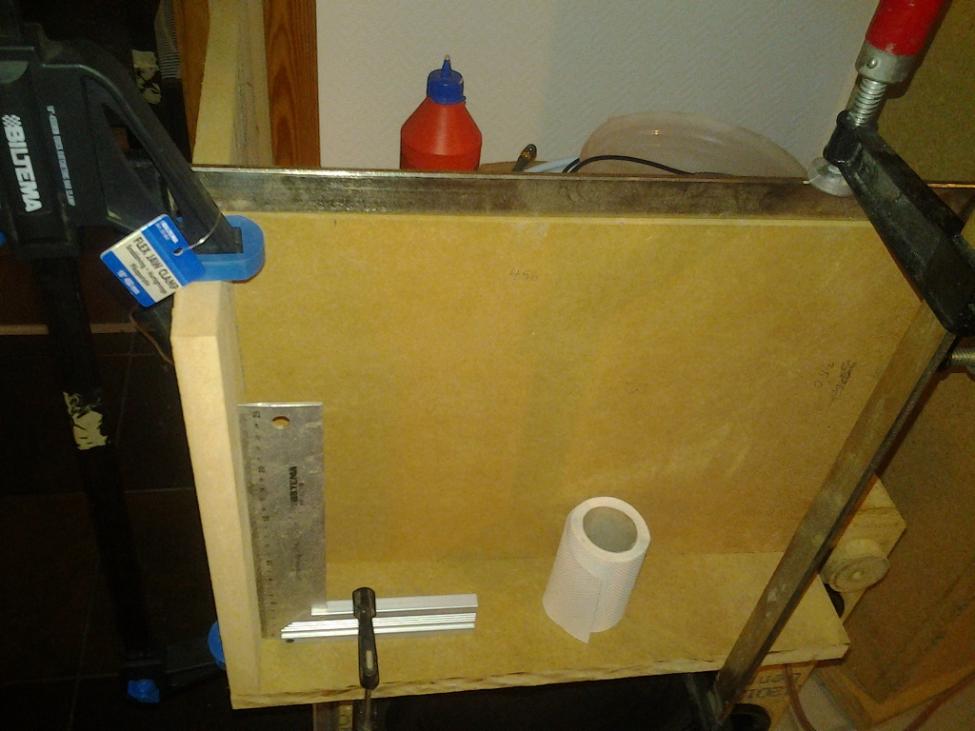

nr2. liming av første plate. med en annen plate som støtte og sikkerhet på at det blir korrekt 90grader.

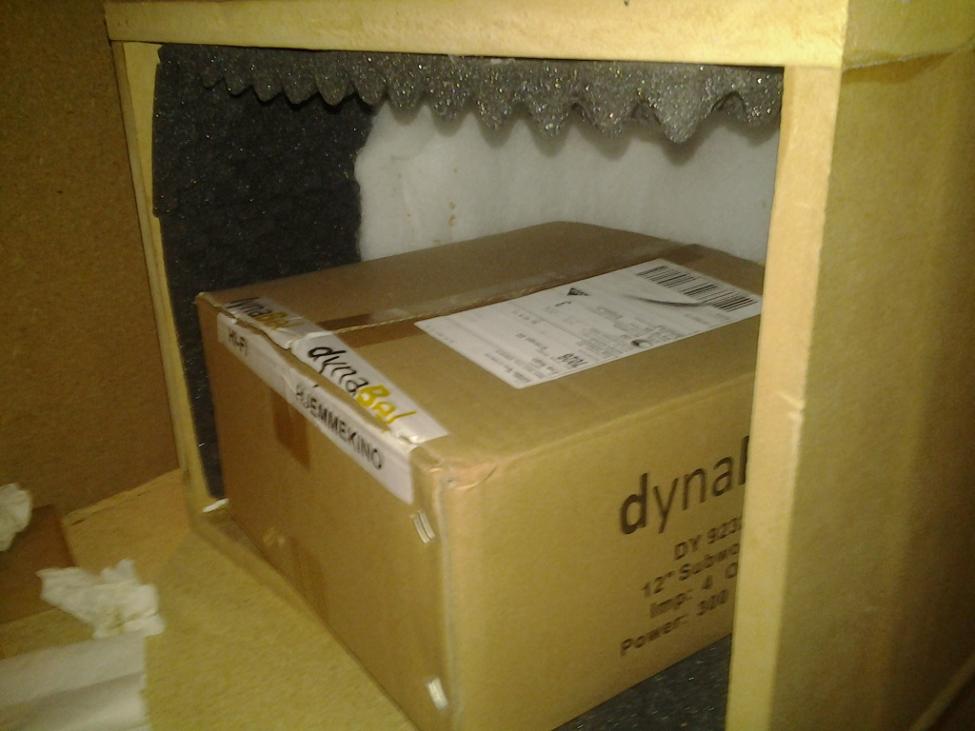

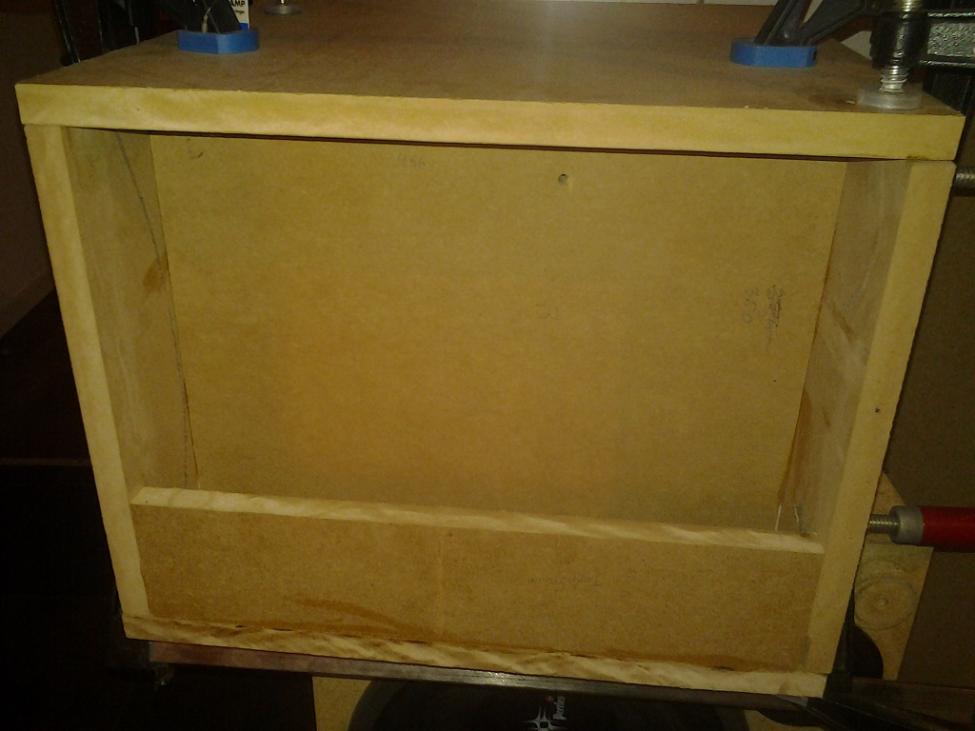

nr3. litt ballast er kjekt å ha
nr4. kammeret til 6kanals plate amp



[audiosan]

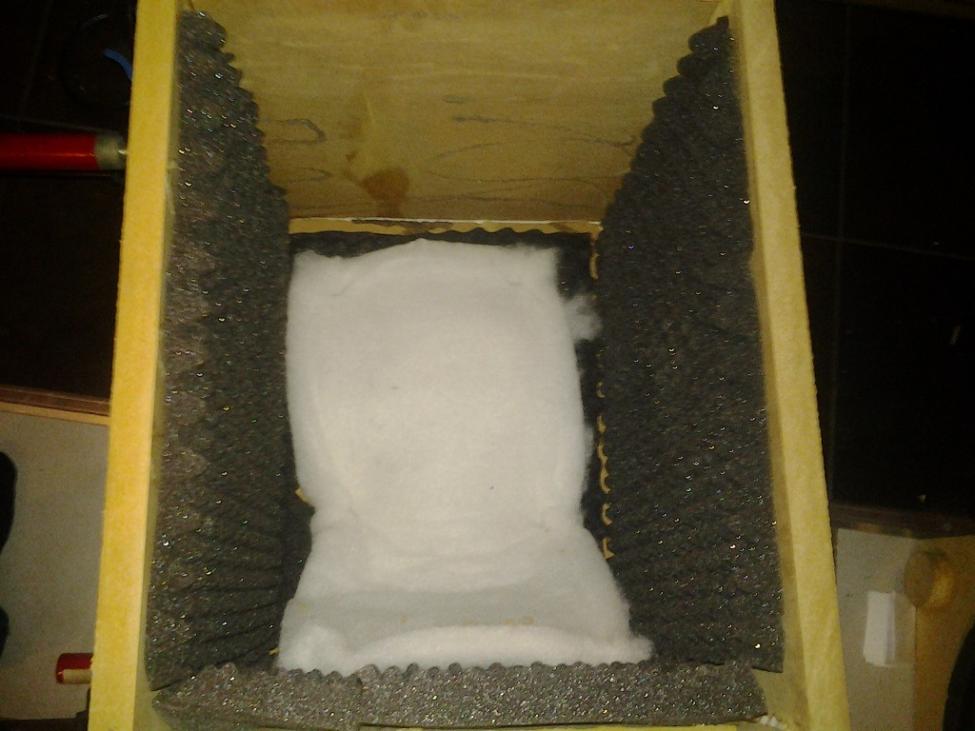

nr1 og2. ferdig dempet. brukte et lag eggskum i bunn, sider og bak. samt et lag axustilux bak og litt av bunnen.
og finito (nesten) fronten er ikke limt her enda. bare prøve passet den står til tørk akkurat nå.
innvendig volum ble 63L. med en port på 100*200mm. det gir en tuning på par og tredve Hz i følge dynabel. men skal prøve litt forskjellig her.
utvendig mål ble: H 500mm, B 394mm, D 552mm



[audiosan]

ups. glemte siste bilde



[El-retur]

nice,er dynabel bassene bra?



[audiosan]

har ikke fått testet den no spesielt vilt enda. men virker til å ha meget godt potensial plasert i et hjørne så gir den godt med output langt nedover i frekvens
