DC blocking paa AC mains

[baron_von_vulpes]

Har vert klar over dette med DC (der hvor vi ikke skal ha den) skaper problemer med
buzzzzing og varmgang i nettrafoer, dette kan det leses om bl her:
http://diyparadise.com/dablok.html

Men er det noen glupinger der ute som kan fortelle meg hvordan jeg kan maale om det
eksisterer DC in til nettrafoen min.
Noen andre loesninger paa fjerning av uoenskede ting 'surge' som kommer snikende inn paa
nettrafoene vaare fra nettet?
Kunne tengt meg aa ha et filter i en box med flere utak, for alt audio utstyr.
Jeg gaar ut ifra at det ikke er bare jeg som har tengt paa dette saa kansje emnet hat hvert
diskutert foer.



[Cobra2]

Still inn Fluken på V= (Volt DC) og mål inn i kontakten...

Arne K



[Audiomix]

Her er det en god del info fra FLUKE:
http://us.fluke.com/usen/support/appnotes/default?category=AP_PQ(FlukeProducts)&parent=APP_NOTES(FlukeProducts)
Jeg har opplevd problemet, men det var selvforskyldt og like enkelt å løse som å lage.
Slik jeg ser det er det ikke snakk om DC på nettet, men en ubalanse mellom positive og negative halvperioder.



[jane]

Har vert klar over dette med DC (der hvor vi ikke skal ha den) skaper problemer med
buzzzzing og varmgang i nettrafoer, dette kan det leses om bl her:
http://diyparadise.com/dablok.html

Merkelig kretsløsning egentlig. Det står at den blokkerer likestrøm opp til 0.7V men i realiteten blokkerer den jo all likestrøm.

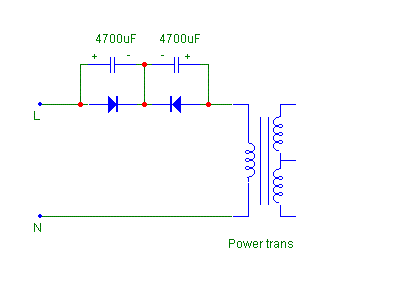

Se på skjermet: I en halvperiode leder den første dioden, neste diode sperrer og all strøm går gjennom kondensatoren til høyre. I den andre halvperioden leder og sperrer diodene motsatt og strømmen går gjennom den andre kondensatoren. I virkeligheten kunne man tatt bort diodene og erstattet hele blokkingen med en kondensator. I tillegg bygges det opp reversert spenning over kondensatorene. Dette kretsen ville jeg holdt meg langt unna.

Jan E Veiset



[Cobra2]

Hmm, etter hva jeg ser passerer all AC gjennom kondisene,(som bør være STORE ved større belastning), DC opptil 0,6-0,7V blir blokkert...for bedre virkning/høyere DC-block: bruk 2 - 3 dioder i serie.

Arne K



[Audiomix]

Jeg er like skeptisk som jane.
Hensikten må vel være at strømmen går gjennom kondensatorene som kan ta opp en potensialforskjell tilsvarende et diode dropp hver.
Tror noen har forsøkt å bevise at dette fungerer, men jeg husker ikke gangen i beviset. Kanskje jeg ikke ble overbevist



[jane]

Hmm, etter hva jeg ser passerer all AC gjennom kondisene,(som bør være STORE ved større belastning), DC opptil 0,6-0,7V blir blokkert...for bedre virkning/høyere DC-block: bruk 2 - 3 dioder i serie.

Ikke skjønner jeg hva du mener med at 0.7V blir blokkert og at flere dioder gir bedre virkning? Det må du evt utdype.

Se på dette eksemplet, her har jeg påtrykt 250V likespenning på inngangen, markert med rødt. Spenningen vil slippe gjennom den første dioden men blokkeres i den neste. Gjennom kondensatoren i parallell med denne dioden vil det ikke gå noe DC, blokkeringen av DC blir total.

Jan E Veiset



[Cobra2]

Slik jeg har blitt forklart:
http://sjostromaudio.com/_unsql/hifi/dct01/index.html

Arne K



[jane]

Slik jeg har blitt forklart:
http://sjostromaudio.com/_unsql/hifi/dct01/index.html

Greit nok, men den kretsen opererer etter et helt annet prinsipp. Diodene i det skjemaet er koblet i "69-posisjon" og da vil kretsen undertrykke det samme som Vf til diodene (ofte 0.7V).

Jan E Veiset
