Behøver hjelp til feilsøking i PSU til en Alphason Sonata

[toonz]

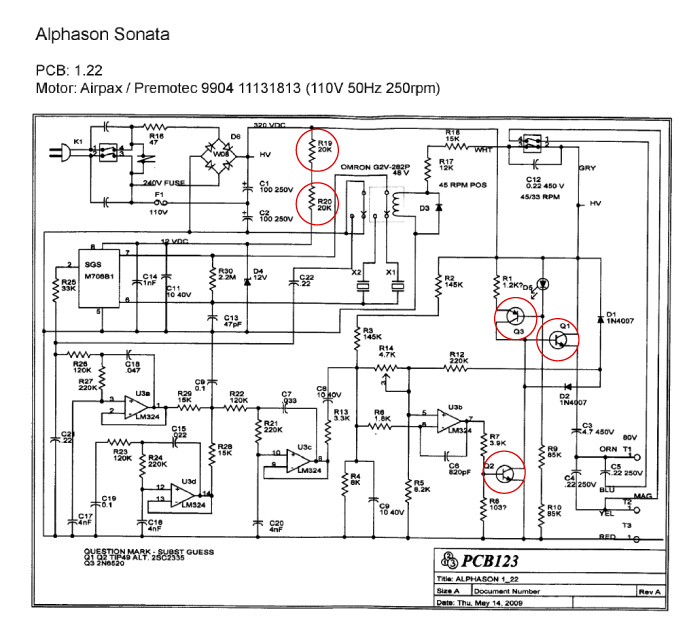

Har en PSU til en Alphason Sonata platespiller som ikke fungerer. Slik den oppfører seg nå, så går motstandene R19 og R20 varme sammen med TIP-50 transistoren Q1. Det jeg også måler er over 600 volt rett etter likrettebroen - her burde jeg målt ca 320. Jeg har byttet følgende komponeneter uten resultat - C1, C2, likerettebroen W08, SGS M706B1 og LM324.

Kan det være Q3 som er defekt tro - denne har jeg ikke sjekket ennå.

Blir veldig glad for tips på hvor jeg bør se etter feilen. Skjemaet jeg har er av en noe nyere revisjon en poweret jeg har, men det er i all hovedsak likt. Det er dessuten det eneste jeg har klart å få tak i.



[Delle]

Kjører du 220V på et apparat bygd for 110V?

Mvh



[RM]

Flytt sikringen til den andre sikringsholderen. Den er evt merket med 240V.

Roar



[toonz]

Før jeg fikk tak i skjemaet satte jeg inn sikringer i begge holderene som ikke er merket med 110 og 240 . Helt utrolig at jeg har oversett dette nå som jeg har skjemaet - så takk for hjelpen dette

Jeg skal teste i ettermiddag. Blir spennende å se om den høye spenningen har ødelagt andre komponeneter.
