HELOB The Final, en åpen baffel byggetråd

[Hornlyd]

Distinctive: jeg har brukt øra og intet annet.....og er knallfornøyd

LMC: som jeg sa til deg om disse, rålekre

RoDa: du har glemt mitt knick-name: TapeErikLiman (les: fylle med epoxy ved behov) dessuten har jeg svarte gjennomgående unbracoskruer i alle dimensjoner, har ikke målt bassene, bare lyttet

emokid: det må du, særlig når to stk fronter skal monteres



[Rune S]

Imponerende HEL!
Lowther alnico i dipol er morsomt,og har selv gode erfaringer med et par varianter av Eminence 15"



[bjarnetv]

dette ble meget bra HEL!
er spent på om definimax er verdt pengene, og hvilken fulltone du ender opp med til slutt

har du forresten forsket noe på hva det gjør med lyden å ha to kanter på baffelen istede for en?
tenker på at du har både selve frontbaffelkanten, og en u-baffel bak det igjen med støttene.
baffelbredden blir jo gigantisk, men er det noen ulumskheter som kommer på kjøpet?



[Huldra57]

Gratulerer så masse HEL. Griselekkert spør du meg

du snakker om Everest og Mac, på Frogner. Der torde jeg ikke sette meg ned, med tanke på lommeboka.

skulle gjerne hørt litt på de bafflene der!

Og alt du må ha lest siste åra, når jeg ser utviklinga fra dine første Mimir, ja det tør jeg knapt tenke på....

mvh Huldra, i det litt misunnelige hjørnet



[Dazed]

Rett og slett grisestilig og som jeg sa litt for tidlig. faen å jeg ønsker meg cnc fres

Det hadde vært flott, men det er vel ingenting der som ikke kunne vært frest ut i en fresemaskin (En fres er selve verktøyet som sitter i spindelen på fresemaskinen.) med manuell programmering av radier og vinkler?

HEL: Veldig, veldig flott! Akrylsidene var liksom det lille ekstra, som nok gjør at høyttalerne både ser mindre bombastiske og vesentlig mer forseggjorte ut. Dyktig gjennomført! "innerbaflene" for å bytte drivere i toppen var jo kjempesmart.



[Hornlyd]

dette ble meget bra HEL!
har du forresten forsket noe på hva det gjør med lyden å ha to kanter på baffelen istede for en?
tenker på at du har både selve frontbaffelkanten, og en u-baffel bak det igjen med støttene.
baffelbredden blir jo gigantisk, men er det noen ulumskheter som kommer på kjøpet?

Ikke det jeg kan høre. Jeg tror det går fint da det ikke er en topp-plate (da hadde det blitt en u baffel). Dernest er bakstøttene "ikke mer" enn 30 cm. Og ikke minst, jeg deler så lavt som 80 hz og da er eventuelle kvartbølgeressonanser et godt stykke unna. Uansett så er den modulær og skulle jeg tatt den helt ut så kunne jeg laget bakstøttene i akryl også. Muligheten er der.



[sclalars]

Gratulerer så mye med vel gjennomført prosjekt! De ble flotte Hans! Skal bli moro å få høre dem etter hvert.

mvh
Lars



[Hornlyd]

Velkommen skal du være



[Nikko03]

Rett og slett grisestilig og som jeg sa litt for tidlig. faen å jeg ønsker meg cnc fres

Det hadde vært flott, men det er vel ingenting der som ikke kunne vært frest ut i en fresemaskin (En fres er selve verktøyet som sitter i spindelen på fresemaskinen.) med manuell programmering av radier og vinkler?

Det har du helt rett i Dazed alt kunne vært gjort i en manuell fres. Det meste kan til og med utføres med en vanlig overfres forutsatt at man bruker en del tid på å lage maler.
Det er bare det at cnc fres er så innmari kult.



[Hornlyd]

Det som er mest utfordring med håndoverfres er buer med radius på flere meter. Jeg har enda ikke knekt den koden. Er eneste løsningen en gymsal og en 2"4 som skrus ned i gulvet og brukes som en urviser?



[Nikko03]

Dårlig bilde men dette blir opphengs ramma i mitt ob prosjekt. alt er frest ut med håndoverfres.
Først lage mal der etter kan man føre annlegget på fresen etter malen.
Trikset blir da å være ekstremt nøye med malen



[Hornlyd]

Og hvordan lager du malen nøyaktig? Med overfres? Som du har laget ved hjelp av en mal som må være nøyaktig............

Vil ikke den ujevne kanten etter f eks vippesaga overføres til kopianlegget til fresen?



[Nikko03]

Malen blir laget med vippesag + endeløse timer med manuell pussing, sikting, måling, pussing og pussing
Jeg sa jo aldri at det var en rask metode



[OB-BB]

@HEL;
Jeg synes du er litt overdrevent pessimistisk nå.
Her er sirkeljiggen du trenger til langsidene. Når du har den i boks, er enden bare POK.
Ikke la deg skremme av målsettingen - den er i mm.

Overfres er tingen. Stikksag er pyton.

BB



[Dazed]

Såpass bør det være.



[Hornlyd]

En radius på 6 meter er lovende ja

BBBJ:

Det finnes noen geometriske triks som jeg tipper du kunne mekket i sammen med et par store stållinjaler som man kunne feste overfresen i:

There's a Better Way: Drawing an Ellipse-ish - Fine Homebuilding



[H.R]

Rett og slett grisestilig og som jeg sa litt for tidlig. faen å jeg ønsker meg cnc fres

Det hadde vært flott, men det er vel ingenting der som ikke kunne vært frest ut i en fresemaskin (En fres er selve verktøyet som sitter i spindelen på fresemaskinen.) med manuell programmering av radier og vinkler?

Det har du helt rett i Dazed alt kunne vært gjort i en manuell fres. Det meste kan til og med utføres med en vanlig overfres forutsatt at man bruker en del tid på å lage maler.
Det er bare det at cnc fres er så innmari kult.

så bygg deg en CNC fres. Koster lite, lett og bygge Driver selv å tegner på en som tar 244x122cm emner som skal stå på verkstedet mitt.

Til inspirasjon: JB CNC & Linear Components



[Kaare G. Opsahl]

Grattis HEL! SER PLUTONIUMSFETT UT!!! capslockproblemer



[gut_man]

Nydelig resultat HEL! Lite diy preg over både design og utførelse. Kunne liksågodt vært en iOB fra eplefabrikken det der Helt genialt å designe så du kan bytte drivere. Gleder meg til å følge dette videre. Du er forlengst notert på lista over personer jeg har lyst å komme til lyttebesøk til i 2013! Har jo hørt 203 og T500 hos H.R i elefantrass tidligere, kunne godt tenke meg å høre komboen i OB også og sammenligne lyden med samme elementkombo i Nagaoka.



[Lydfreak]

Kan ikke annet enn applaudere et vannvittig gjennomført prosjekt



[OB-BB]

HEL
Tre, Hans, tre - ikke metall.
En sånn som denne?

BB



[Hornlyd]

Tre? Da blir det en bomerang da?



[Hornlyd]

Og til alle dere andre, det vil bli for mange "svar med sitat".....

Takk for positive tilbakemeldinger



[Hornlyd]

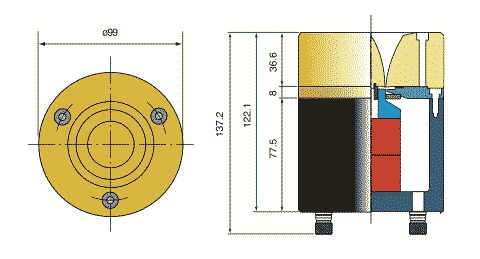

Hvordan montere diskanten? BBBJ, JanB og jeg har noen tanker på lur. Er det noen andre som har en glup idee her?

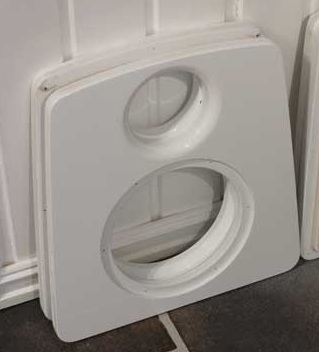

Åpningen i internbaflen er på 107 mm og øker i diameter på forsiden hvor den fases mykt utover som om det var en waveguide.

Tanken er at diskanten ca skal flushe på baksiden av platen, men det er ikke noe i veien for at den kan trekkes litt frem og tilbake.

Jeg trenger altså et oppheng, en krybbe, en hylle eller noe som holder diskanten på plass. Frittstående, hengende i en strikk, presset inn i en o-ring eller på en annen måte.

Det at åpningen har en radius som er 4 mm ekstra er et bevisst valg for å kunne vinkle diskanten til ønsket fokus. Glippen som oppstør bør kanskje tettes med en pen hvit pakning eller lignende??

Det viktigste for meg er estetikken (jålete)



[bia]

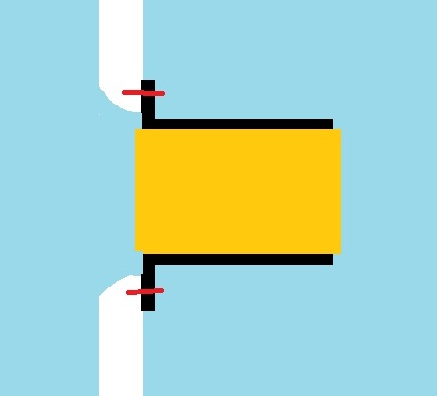

hva med å bruke lengre bolter i fremkant på hornet? må jo være mulig å dreie en adapter som ser bra ut, og bolte den i bakkant på baffelen?

bare et kjapt skudd fra hofta...

mvh



[permorten]

Eller ei vogge like den originale , bare dypere og skru den fast på baksiden.

mvh



[Hornlyd]

Det var 2 gode forslag

permorten: det enkleste er ofte det beste

bia: det hadde vært lekkert, et adapter i messing som først festes i diskanten hvord man deretter fester adapteret til plata?

Men aprops adapter, da kunne man likegjerne lage en hylse med flens akkurat som en bassport?..................

..................... hva med en bassport, som festes med flensen på baksiden?

Noen som vet om bassporter som er minst 100 mm i innvendig diameter, helst 105-110 og som har flat flens?

Det å lakke den glatte plasten til et bassrør hvit er nada problem, jeg skrev nettopp denne i går ettermiddag, snakk om å sulte ved brødboksen: Heftig primer | Byggfakta



[Griffenfeldt]

Hva med et 100mm kloakkrør med flens? Du får kjøpt en flat flens evt en overgangsmuffe e.l



[Griffenfeldt]

Når jeg tenker meg om så anbefales ikke OB i kloakkrør da de tettes igjen



[Hornlyd]

He he, den var kvikk

..... og i frykt for at noen skal si at jeg har en dasshøyttaler så er jeg skeptisk til det ;-)

Men er det 100 mm innvendig?

Vil flensen være sterk nok tro? Diskanten veier 5 kg?



[Hornlyd]

"Bedre med et kloakkrør på en OB enn en OB i et kloakkrør!



[permorten]

ja , jeg mener kloakkrør er 110 utvendig - 104 ?? innvendig tror jeg da

mvh



[Hornlyd]

perfekt

På Bauhaus: "......hva skal du bruke kloakkrøret til da?......ehhh ha en diskant til kr 12000 oppi........."
Slike hendelser kan adstedkomme bekymringsmeldinger både til den ene og den andre instansen.



[roger]

perfekt

På Bauhaus: "......hva skal du bruke kloakkrøret til da?......ehhh ha en diskant til kr 12000 oppi........."
Slike hendelser kan adstedkomme bekymringsmeldinger både til den ene og den andre instansen.



[madman]

Eltek har bassrør 11cm med flat flens litt nettere en dassrør
-m



[Hornlyd]

Flott. Jeg fant ikke det på nettsiden? Har jeg oversett den?



[madman]

BR7939

[h=3]Bassrør 11,0x16,2-29cm Reg.[/h] Plastrør med indre diameter 11,0cm, Indre areal 95,0cm2, Monteringsdiameter 12,2cm, Regulerbar lengde 16,2 - 29cm



[Haavard]

Gjør det enkelt, sett den på ei hylle. Blir finest også



[Torget]

Gjør det enkelt, sett den på ei hylle. Blir finest også

Støttes. Tweeter stand, på hylle.



[bjarnetv]

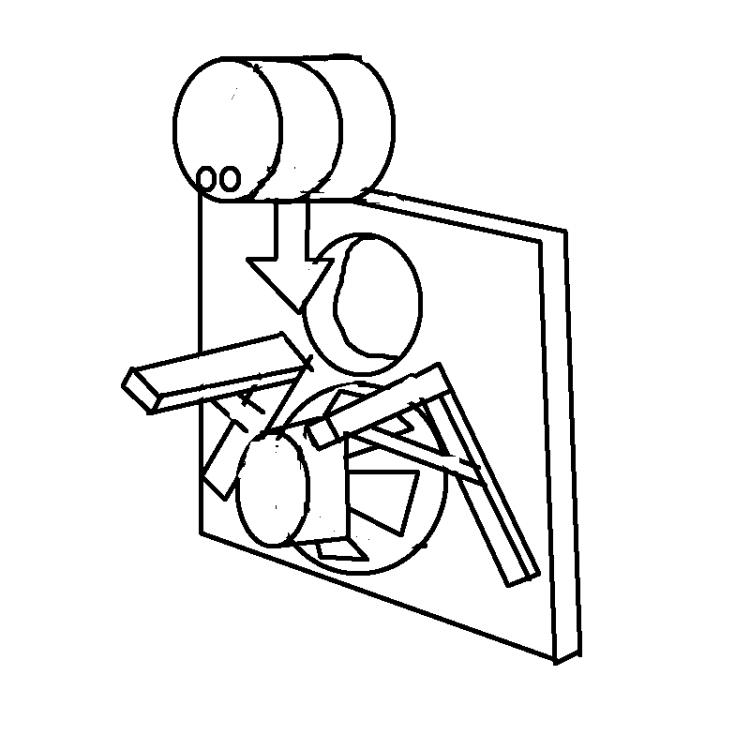

hvis du skal gjøre det skikkelig enkelt fester du bare to små hylleknekter under åpningen og hviler diskanten på dem.
tåler garantert 5 kilo, og koster nesten ingenting

.
