hei

heisann skjedd noe her i det siste? har fått kjøpe epos el 12 ene til eriksson.. så tror det kan bli bra



[El-retur]

ikke skjedd så mye i det siste,epos es er jo veldig gode,tror det blir en god match.
blir jo veldig kjekt og høre disse på f5.



[play-boy]

ikke skjedd så mye i det siste,epos es er jo veldig gode,tror det blir en god match.
blir jo veldig kjekt og høre disse på f5.

ja blir spennende, kan nok bli en god kombo tror eg.. sikkert passelig stor for romet også



[El-retur]

Vil tro det blir veldig bra,f5 spiller veldig bra hjemme hos meg.
Holder på å lage monoblokk kabinetter ,er ikke helt sikker på hvilken forsterker kort jeg skal putte inn i disse.
de er til sammen 43cm i bredde 31cm dybde 15.2 høyde uten ben,aluplatene er 3mm tykke
lurer på å lage ekstra kabinett til trafoer og slikt.



[El-retur]

Skrudd bunn og bak sammen,litt usikker på om jeg skal ha håntak eller ikke.
kondensatorer og print blir topplokk.



[play-boy]

heisann.. ser veldig bra ut.. prøv med det..men skulle kanskje vært kortere eg foreslår at du legger ut bilde av alle forsterkerene du har produsert , begynner å bli en del nå



[El-retur]

Blir ikke håndtak,blir blir svarte umbraco skruer med skiver..
Blir mest sannsynligvis crcrc psu,pga støy og ønsket spenningsfall.
Kondensatorene på bildet er 22000uf x16,blir også og etse kortene som kondensatorene står på selv.



[play-boy]



[play-boy]

ser veldig bra ut uten håndtak, men skal du høyglanspolere frontene? ville gjort det kan jo sandblåse på noen ikon/emblem?



[El-retur]

takk.tror ikke det blir høyglans på frontene,aluminium platene er litt for ripete for det,blir sikkert til å foliere i steden.



[freddie77]

Mye bra bygg her!

Bra arbeid både med elektronikken og metallsløyden



[play-boy]

ja er ingen tvil om det han har bygget en firts watt f5 for meg nå nettopp, ingen ting å si om kvaliteten på arbeidet og lyden ikke minst.. målte svært bra på utganger og diverse



[El-retur]

Mye bra bygg her!

Bra arbeid både med elektronikken og metallsløyden

Takker så mye,prøver så god jeg kan.
Er jo ikke dyre greiene,men veldig kjekt og lærerikt.



[El-retur]

ja er ingen tvil om det han har bygget en firts watt f5 for meg nå nettopp, ingen ting å si om kvaliteten på arbeidet og lyden ikke minst.. målte svært bra på utganger og diverse

Ja ble veldig bra den f5 forsterkeren,åpent og fint lydbilde.
Ble ingen støy eller noe, fikk den til og ligge på 2mv på utgangene etter justering av bias og stabil bias på 1.3a.
alt i alt så må vel si meg fornøyd med resultatet.



[El-retur]

Noe slik blir monoblokkene seende ut,blir ikke lokk på toppen av kabinettene.
Ser veldig grovt ut nå men blir bedre etter litt filing,pussing,lakk og folie.
Har fått etset kretskortene,ble ok,brukte for det meste tusj og linjal.
motstandene i psu blir skrudd på kjøleribbene ca i midten.



[El-retur]

Kondensatorbankene ferdig.



[El-retur]



[El-retur]

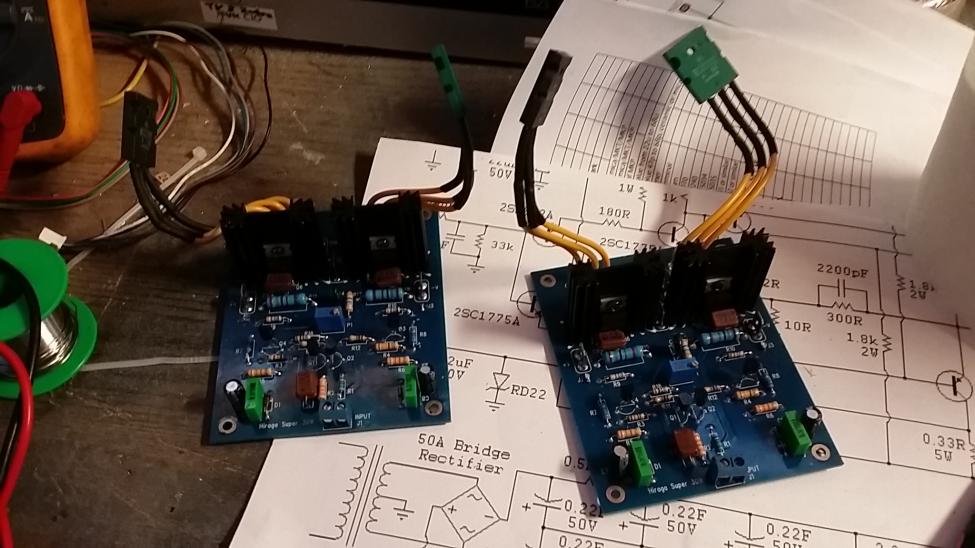

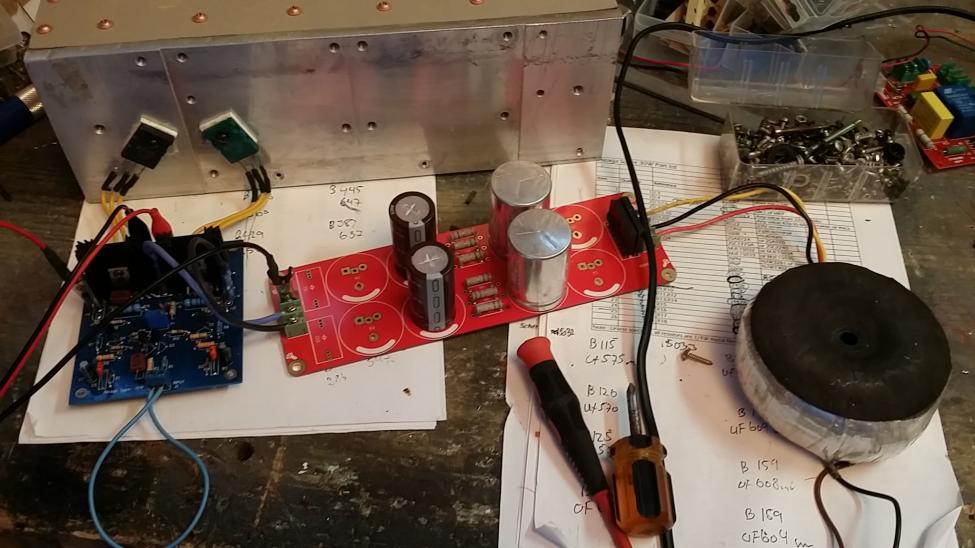

Da ble det hiraga 30w kort i monoblokkene,etter å ha vært plaget med disse lenge så har jeg endelig fått disse til
Viste seg og være veldig dårlig matchede små transistorer og feil verdi på trim pot.

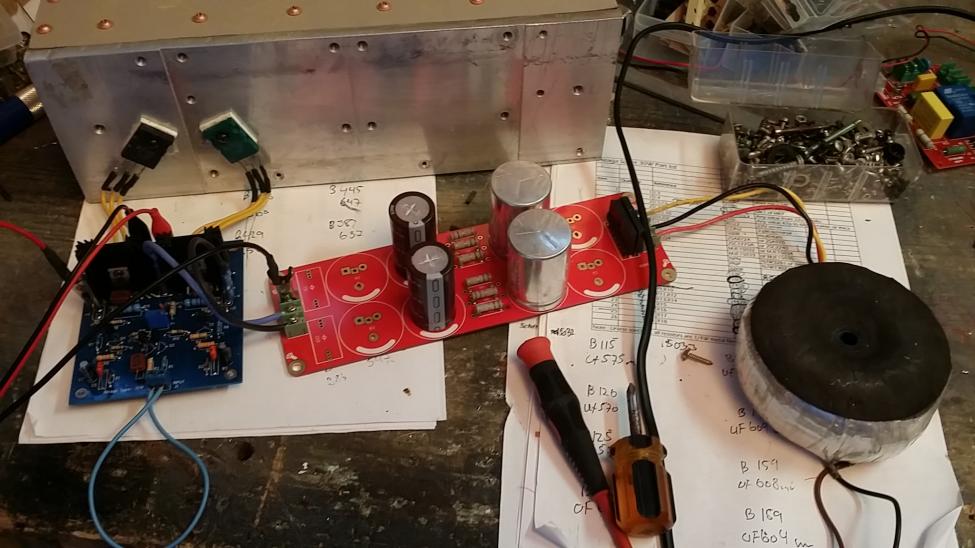

Kortene ble prøvekjørt på 20v 0 20v trafo og en provisorisk kondis bank.

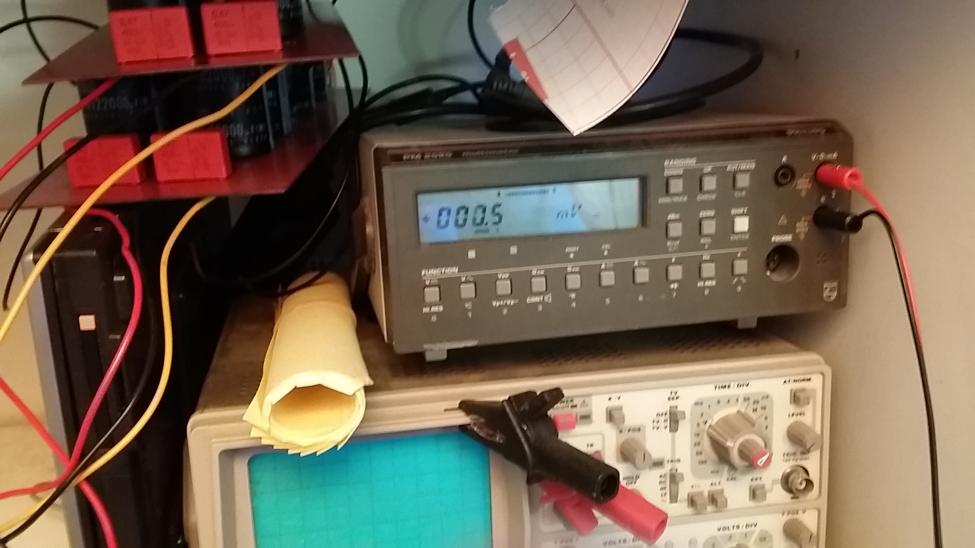

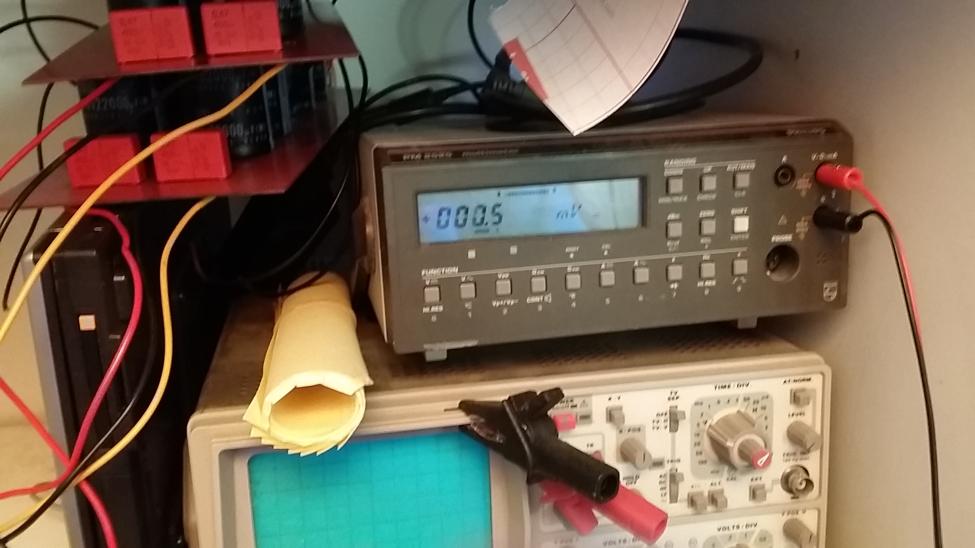

Dc ligger stabilt og bias ligger også stabilt.
Skal opp på ca 34v etter kondisbank og bias opp til ca 1,5 amp



[play-boy]

ser lovende ut og meget lite volt på utgangen de kan vel være litt strie de der forsterkerene



[El-retur]

Ja den var litt vrien og få til.fikk noen poser med nye gammle små kondiser i dag.



[El-retur]



[TEK]

Da ble det hiraga 30w kort i monoblokkene,etter å ha vært plaget med disse lenge så har jeg endelig fått disse til
Viste seg og være veldig dårlig matchede små transistorer og feil verdi på trim pot.
Kortene ble prøvekjørt på 20v 0 20v trafo og en provisorisk kondis bank.
Dc ligger stabilt og bias ligger også stabilt.
Skal opp på ca 34v etter kondisbank og bias opp til ca 1,5 amp
Vis vedlegget 323808
Vis vedlegget 323809
Vis vedlegget 323810

Når du skriver "skal opp på", hva innebærer egentlig det? Hva gjør du for å "komme opp"?



[El-retur]

Skifte til en trafo med høyere spenning og kompensere med andre motstandere ved eventuelt for høy eller lav bias.
Mistenker at ved ca 34v så vil bias kanskje bli litt noe for høy.
Men får se hva det blir til og hva kjøle ribbene klarer.



[El-retur]

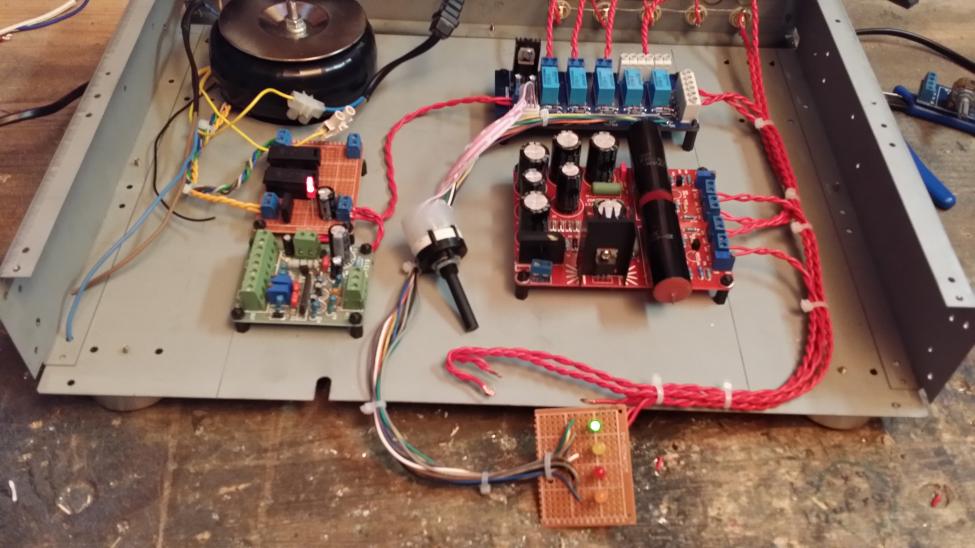

Montert trafo til forsterker kortene og trafo til speaker protection.

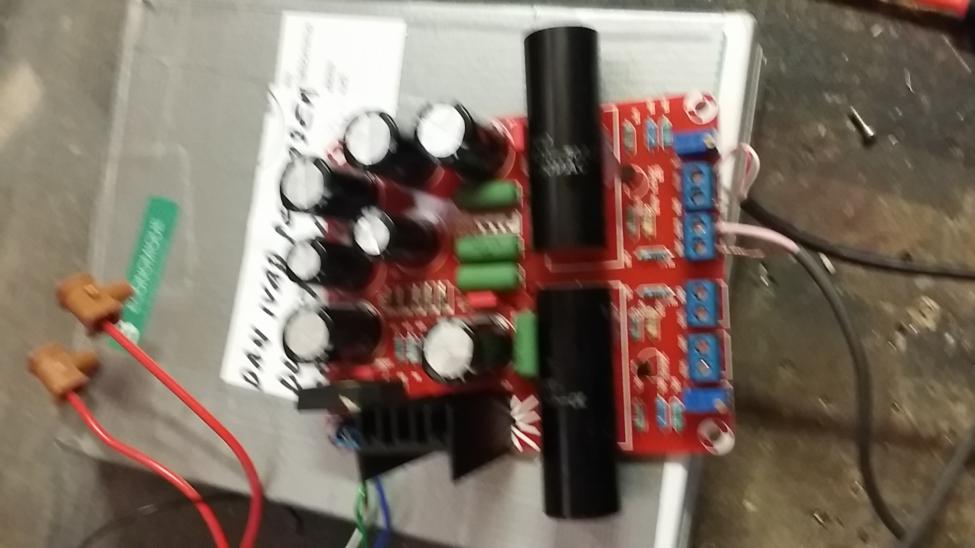

Det røde korte er softstart og det andre er strømrenser.



[play-boy]

ser veldig bra ut, godt jobbet..men jeg ville valgt samme type kabinett til trafene som til de andre kortene



[El-retur]



[El-retur]



[El-retur]

Laget ny front,mangler bare lakk.
måtte skifte bryter pga den andre brant opp,tror den andre bryteren var utslitt.



[TEK]

Pen!
Hva er det du har som topplokk?



[El-retur]

Pen!
Hva er det du har som topplokk?

Takk.
vist du tenker på psu så ser det ut som det er plastbelagt aluminium med litt struktur.



[El-retur]

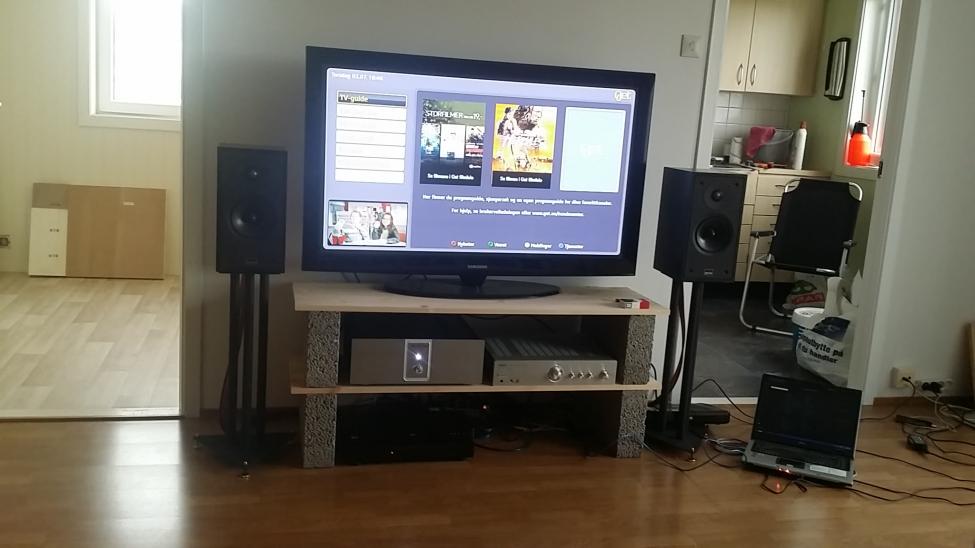

Ds har f5 forsterkeren vært i daglig bruk en stund hos min bror,den spiller utrolig bra og med fin oppløsning på epos es11 høyttalere.
Den har også imponerende med krefter og klarer og spille ganske høyt på 88db høyttalere.
Godt fundament i bass og stort lydbilde.
Veldig fornøyd med dette forsterker bygget og utrolig lett og få til og fungere.



[El-retur]

Har også begynnt og planlegge en jfet boz preamp,mens jeg venter på deler til hiraga forsterkeren.



[El-retur]

Fikk en pappeske inn dørene i dag med div motstandere,dioder, tusenben,transistorer,trafoer og kondensatorer ++
Får vel gå i gjennom dette og se om det er brukende til noe.



[El-retur]

Hiragaen har fått seg noen nye 0.1uf kondiser(de flotte grønne) skulle egentlig bli (nos) wima men manglet selfølgelig 1stk
Har også montert krympe strømper på transistor benene.
Går sakte men sikkert fremover,men blitt en del turer med bobil og fam i siste.
Vis vedlegget 330058



[El-retur]



[El-retur]

Da var siste rest av jfet boz preampen loddet sammen,og prøvd sånn provisorisk.
Virker veldig lovende lydmessig.
Neste blir og lage kabinett og montere input velger og div.



[El-retur]

fått gjort litt til med hiragaen,laget feste for kondensator banken og fått boret opp hull til forsterker kortene og speaker protection.
blir vel og begynne og koble opp snart,er litt spent på hvordan skal montere motstanderene i til kondensator banken.
posten var også på døren i dag med 2stk pakker med div komponenter så nå får komponent lageret påfyll med div motstandere kondensatorer,dioder ++++



[play-boy]

er fortsatt fornøyd fått spilt en god del uker nå og lyden er upåklagelig, spiller som bare det, også fått platespiller opp å gå, en Project debut 3. spiller over all forventning med luft og varme i lyden. forsterkeren er stabilt god og varm



[El-retur]

Da har hiraga stått på stedet hvil en god stund.
Har montert jfetboz pre litt i sammen.



[El-retur]

Har begynt og lage front til preampen,ble selfølgelig tre,pga hadde ingen alu plater uten riper.
Mangler av og på bryter og lys til kanalvelgeren.
Vurderer vumeter men blir kanskje litt 80 tals.
