Altså, denne tråden har en forhistorie. En forhistorie som på en måte er trist, men alt i alt så er jeg veldig fornøyd med utfallet.
Det hadde seg slik at jeg - som det hender jeg gjør - begynte å scrolle litt på brukten til Mala. Det er som regel en veldig dum ting å gjøre, og alle dere andre som har gjort det skjønner hva jeg mener. Jeg er helt fornøyd med anlegget mitt, har ingenting jeg egentlig ønsker å endre på (annet enn akustikk og annet som krever egeninnsats), men likevel er jeg så dum at jeg tenker: "Hmm, kan jeg kanskje gjøre meg selv veldig gira på noe dyrt leketøy jeg ikke har råd til?"
Spesielt i disse tider hvor jeg har niks å handle for. Strømpriser, økt rente, økte priser på alt her i livet, julen som var etc.. Heldigvis virker det ikke som om polet har satt opp sitt gratiale enn så lenge, noe som er bra (her jeg sitter og slukker tørsten på husets lebensmittel; Nøgne Ø Imperial Stout). Nåja. Vel. Tilbake til Mala, og hans forføreriske bruktbutikk. Jeg fant selvfølgelig noe der som var snasent, en liten rørforsterker, og det er jo kjekt å ha ikke sant, og en hodetelefonforsterker (også rør), og det var jo også fint. For jeg blir litt sliten når jeg sitter og hører på øreklokker. Kanskje rør er tingen for å gjøre ørene gladere? Især noe som tar halve skrivebordet og veier 12kg.
Lang historie kort - jeg kan ikke ta meg råd til det der
Men... så slo det meg... hvorfor ikke lage noe selv? Jeg har lenge tenkt at det er på tide å ta steget, lage en forsterker med rør, med en egen liten vri. Jeg har masse komponenter og greier, så hvorfor ikke bruke det jeg har og lage en eksperimentell amp? Kriteriene er som følger:
Men jeg har sniklest Designing High Fidelity Valve Preamps på dass det siste året, så jeg har plukket opp litt her og der. Laaangt fra å ha en god forståelse for ting, men jeg skjønner grunnprinsipper. Tror jeg. Kanskje. Det er i hvert fall en veldig fin bok, som egner seg godt for de som ikke gidder men som likevel vil.
Åh, og jeg holder meg til preamp nå. Effektforsterker er en stor og skummel verden for en helt annen dag. Jeg tør ikke en gang tenke på det å lage noe for en induktiv last (aka høyttalere) når jeg så vidt forstår hvordan en transistor fungerer.
Med tanke på 3), så er det viktig med en modulær arkitektur. Den ser nogenlunde slik ut:
Halve jobben gjort!
Tre moduler, så kan jeg konsentrere meg om én av gangen. Jeg tenkte sånn her..
Strømforsyning
Har en 2x12V Noratel-trafo. Da har jeg én sekundær til glødespenning, og én til høyspenning + logikk. Logikk sier du, hva mener jeg der. Joda. Kommer til det. Høyspenningen betyr at jeg må konvertere 12V til 200V. Fint, da lærer jeg meg å lage en krets for nettopp det. Dekker 5).
Volumkontroll og inngangsvalg
Jeg har slitt litt med å sove, fordi jeg vet at potmeter er et skjellsord, og visstnok ødelegger all den audiofile magien. Jeg vil jo gjerne lage noe som min venn @ThomasN synes låter bra, og da er lista sinnsykt høy skjønner du. Burde ikke ha sånne venner, burde egentlig bare hengt utenfor Narvesen i gammel russedress og imponert med 10% pølse i brød og 90% tilbehør, men jeg er ikke smart nok til det. Pluss at nåtildags så er vel ikke tilbehøret gratis lenger. Da blir det ikke like banebrytende å maxxe grillpølsa.
Men tilbake til intelligent monolog, jeg tenkte jeg kunne lage en mikroprosessorstyrt relé-volumkontroll. Da kan vi bruke et hvilket som helst billig potmeter, som leses av en mikroprosessor, som så igjen styrer en kombinasjon av releer for å justere volum. Det er fancy. Det er også noe som er innenfor hva jeg faktisk har profesjonell ekspertise i, og dekker dermed del to av 4).
Forsterkning
"The best preamp is a straight wire" - eller noe sånt, har jeg vel hørt et par (hundre) ganger. Husker jeg så en video av Paul McGowan, han PS Audio-fyren, hvor han snakket om deres første preamp som var en passiv greie hvor de bare puttet det feteste potmeteret de fant i en boks, og solgte det til høystbydende. Viste seg at det var ikke så kult, masse impedanseproblematikk, tynn bass osv.. som jo også er interessant, for han avslører at han egentlig bare var en tøysekopp og en tullebukk som ikke visste hva han gjorde, men lagde high end hifi likevel (akkurat som meg).

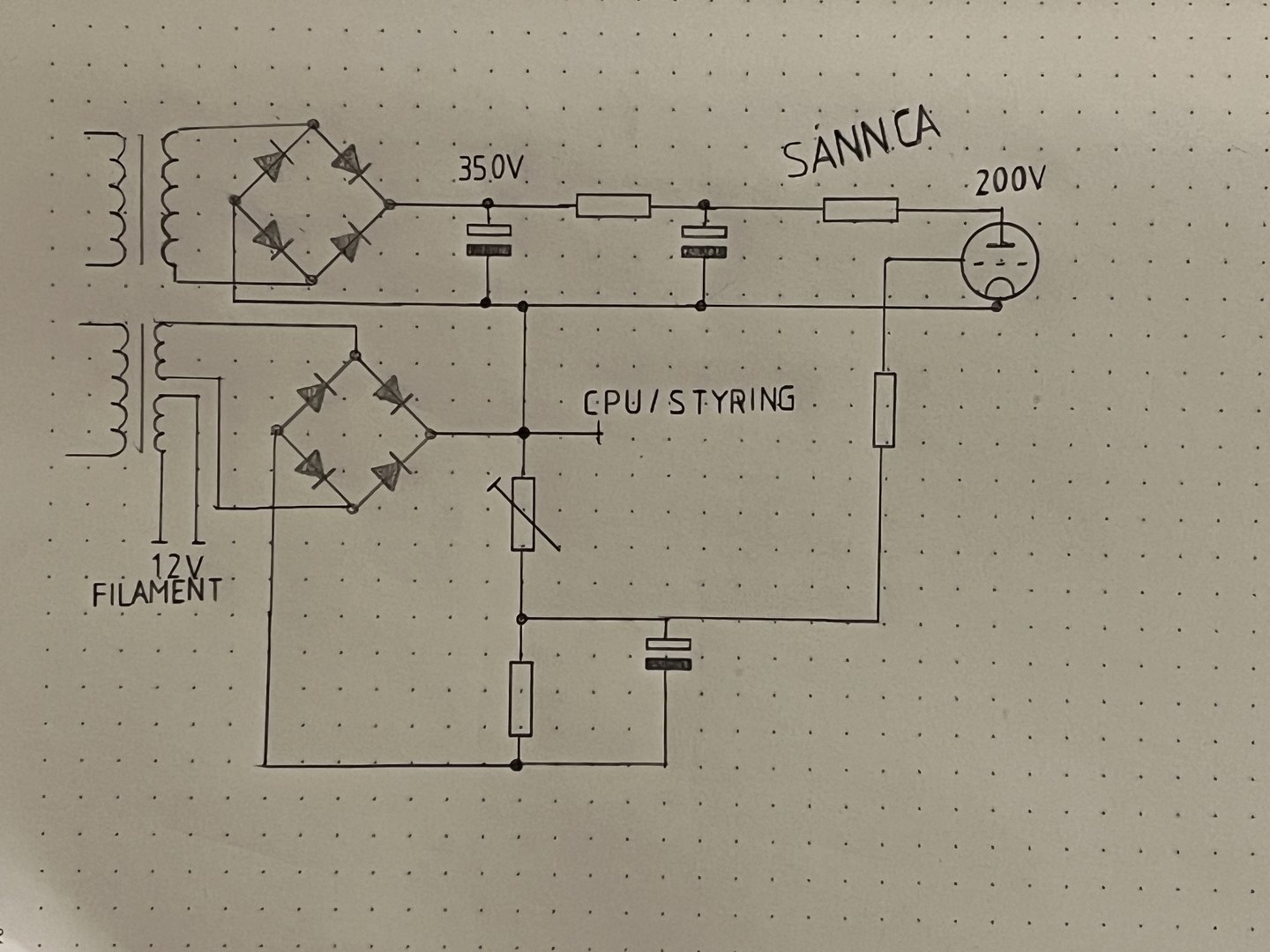

Denne biten av kretsen er den absolutt vanskeligste for meg. Jeg har null peiling. Men ønsker å gjøre det så enkelt som mulig (salgsspråk: "så transparent som mulig"). Så jeg tenker hver kanal kanskje sånn ca slik:
Hva skulle jeg gjort uten rutenett
Det er mulig jeg driter meg totalt ut her.. Men dermed dekker jeg 5). For øvrig også første del av 4). Men altså, kun ett rør per kanal.. Det vil si at hele preampen kan klare seg med f.eks én 12AX7/ECC83 (eller hva jeg nå lander på). Jeg tenker også litt på det å kjøre flere rør i parallell, for å prøve få en ordentlig lav utgangsimpedans. Det gjør lyden tait, har jeg hørt på internett.
Angående rørvalg så kommer jeg uansett til å velge noe "ordentlig" tenker jeg. Har masser av rare, ikke-standard rør i hylla mi (sånn går det når man kjøper løse rør billig på finn), men det er fint å i hvert fall begrense utfordringene i prosjektet noe.
Men hva med chassis??

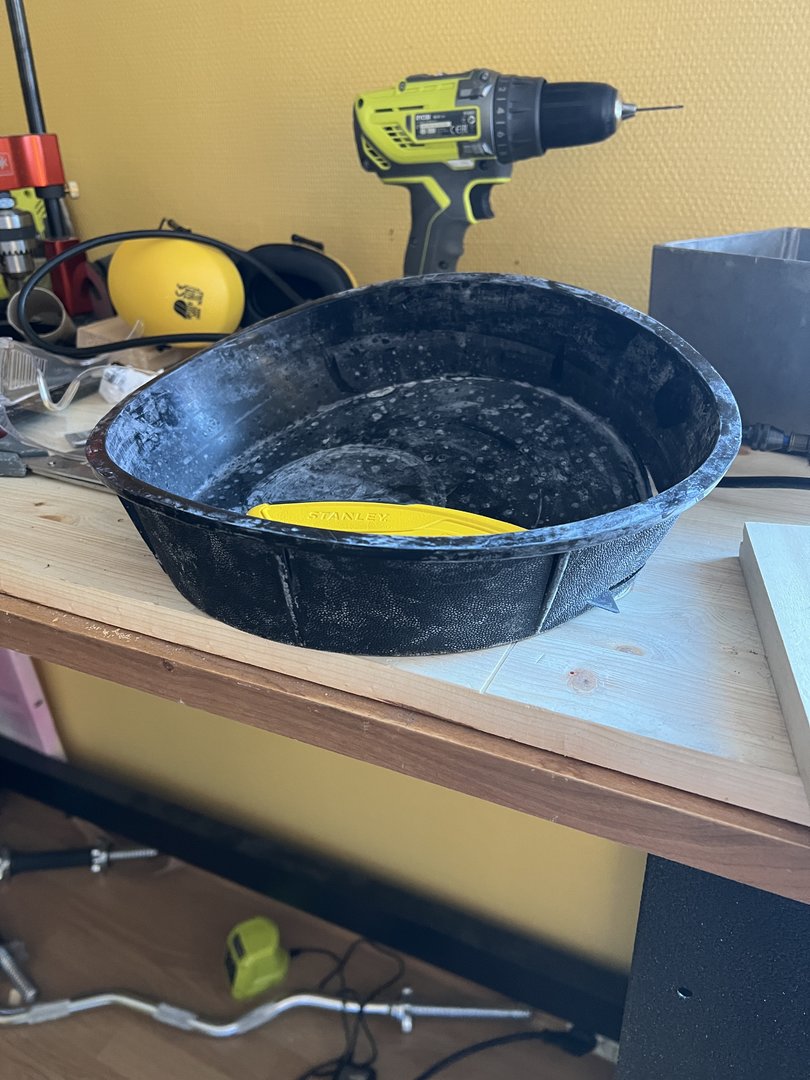

Skal du skape noe, må du ha en boks. Det kan være veldig dyrt. Men kona hadde denne liggende:
kr 99 på Jula?
Perfekt!! Da har vi huket av 1) også

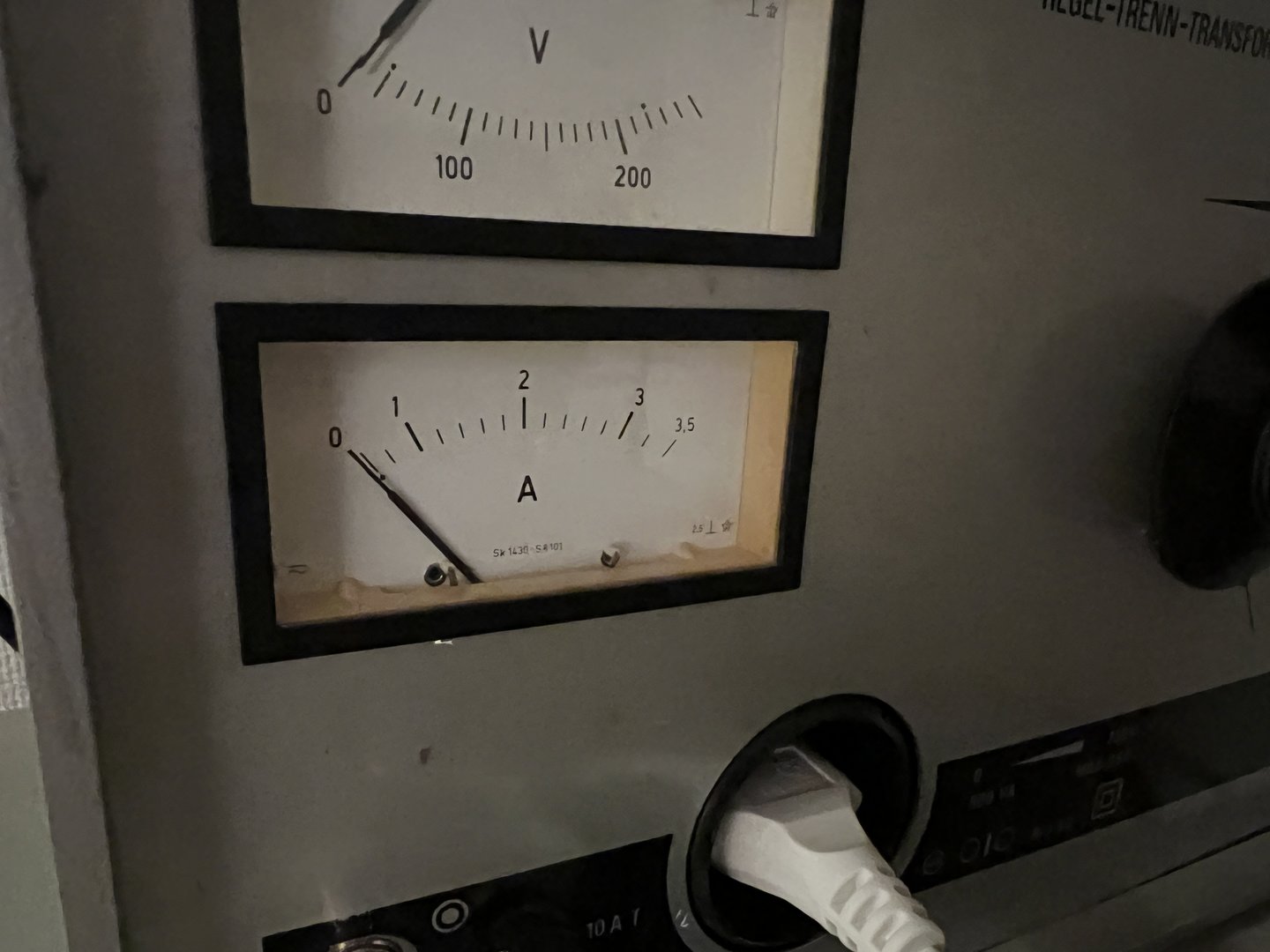

Nede til høyre i bildet ser du så vidt en manuell softstart jeg lager for skilletrafoen min.. den er lur å ha når jeg skal begynne med dette her. Dyrt å værra dau osv.. Den observante kan også kanskje ane at jeg er en skikkelig Ryobi-tøs.
Når det gjelder 2), så føler jeg vi allerede er på god vei konseptmessig her. For unikt er det i hvert fall. Og kanskje en dag vil @MalaAudio ta det i innbytte?
Håper det ikke var kjedelig lesning. Vær klar for mer!
Det hadde seg slik at jeg - som det hender jeg gjør - begynte å scrolle litt på brukten til Mala. Det er som regel en veldig dum ting å gjøre, og alle dere andre som har gjort det skjønner hva jeg mener. Jeg er helt fornøyd med anlegget mitt, har ingenting jeg egentlig ønsker å endre på (annet enn akustikk og annet som krever egeninnsats), men likevel er jeg så dum at jeg tenker: "Hmm, kan jeg kanskje gjøre meg selv veldig gira på noe dyrt leketøy jeg ikke har råd til?"
Spesielt i disse tider hvor jeg har niks å handle for. Strømpriser, økt rente, økte priser på alt her i livet, julen som var etc.. Heldigvis virker det ikke som om polet har satt opp sitt gratiale enn så lenge, noe som er bra (her jeg sitter og slukker tørsten på husets lebensmittel; Nøgne Ø Imperial Stout). Nåja. Vel. Tilbake til Mala, og hans forføreriske bruktbutikk. Jeg fant selvfølgelig noe der som var snasent, en liten rørforsterker, og det er jo kjekt å ha ikke sant, og en hodetelefonforsterker (også rør), og det var jo også fint. For jeg blir litt sliten når jeg sitter og hører på øreklokker. Kanskje rør er tingen for å gjøre ørene gladere? Især noe som tar halve skrivebordet og veier 12kg.
Lang historie kort - jeg kan ikke ta meg råd til det der
Men... så slo det meg... hvorfor ikke lage noe selv? Jeg har lenge tenkt at det er på tide å ta steget, lage en forsterker med rør, med en egen liten vri. Jeg har masse komponenter og greier, så hvorfor ikke bruke det jeg har og lage en eksperimentell amp? Kriteriene er som følger:- Bruke deler og ting jeg har liggende. For jeg har mye liggende.
- Lage noe som selvfølgelig er en legendarisk genistrek, og mye bedre enn noe du får kjøpt i butikken (som bare er designet en random dedikert håndverker med 50 års erfaring)
- Gjøre det enkelt å endre på kretsen
- Ha det moro, og sette mitt eget preg på det
- Lære masse, masse!!
Men jeg har sniklest Designing High Fidelity Valve Preamps på dass det siste året, så jeg har plukket opp litt her og der. Laaangt fra å ha en god forståelse for ting, men jeg skjønner grunnprinsipper. Tror jeg. Kanskje. Det er i hvert fall en veldig fin bok, som egner seg godt for de som ikke gidder men som likevel vil.Åh, og jeg holder meg til preamp nå. Effektforsterker er en stor og skummel verden for en helt annen dag. Jeg tør ikke en gang tenke på det å lage noe for en induktiv last (aka høyttalere) når jeg så vidt forstår hvordan en transistor fungerer.
Med tanke på 3), så er det viktig med en modulær arkitektur. Den ser nogenlunde slik ut:
Halve jobben gjort!
Tre moduler, så kan jeg konsentrere meg om én av gangen. Jeg tenkte sånn her..
Strømforsyning
Har en 2x12V Noratel-trafo. Da har jeg én sekundær til glødespenning, og én til høyspenning + logikk. Logikk sier du, hva mener jeg der. Joda. Kommer til det. Høyspenningen betyr at jeg må konvertere 12V til 200V. Fint, da lærer jeg meg å lage en krets for nettopp det. Dekker 5).
Volumkontroll og inngangsvalg
Jeg har slitt litt med å sove, fordi jeg vet at potmeter er et skjellsord, og visstnok ødelegger all den audiofile magien. Jeg vil jo gjerne lage noe som min venn @ThomasN synes låter bra, og da er lista sinnsykt høy skjønner du. Burde ikke ha sånne venner, burde egentlig bare hengt utenfor Narvesen i gammel russedress og imponert med 10% pølse i brød og 90% tilbehør, men jeg er ikke smart nok til det. Pluss at nåtildags så er vel ikke tilbehøret gratis lenger. Da blir det ikke like banebrytende å maxxe grillpølsa.
Men tilbake til intelligent monolog, jeg tenkte jeg kunne lage en mikroprosessorstyrt relé-volumkontroll. Da kan vi bruke et hvilket som helst billig potmeter, som leses av en mikroprosessor, som så igjen styrer en kombinasjon av releer for å justere volum. Det er fancy. Det er også noe som er innenfor hva jeg faktisk har profesjonell ekspertise i, og dekker dermed del to av 4).
Forsterkning
"The best preamp is a straight wire" - eller noe sånt, har jeg vel hørt et par (hundre) ganger. Husker jeg så en video av Paul McGowan, han PS Audio-fyren, hvor han snakket om deres første preamp som var en passiv greie hvor de bare puttet det feteste potmeteret de fant i en boks, og solgte det til høystbydende. Viste seg at det var ikke så kult, masse impedanseproblematikk, tynn bass osv.. som jo også er interessant, for han avslører at han egentlig bare var en tøysekopp og en tullebukk som ikke visste hva han gjorde, men lagde high end hifi likevel (akkurat som meg).
Denne biten av kretsen er den absolutt vanskeligste for meg. Jeg har null peiling. Men ønsker å gjøre det så enkelt som mulig (salgsspråk: "så transparent som mulig"). Så jeg tenker hver kanal kanskje sånn ca slik:
Hva skulle jeg gjort uten rutenett
Det er mulig jeg driter meg totalt ut her.. Men dermed dekker jeg 5). For øvrig også første del av 4). Men altså, kun ett rør per kanal.. Det vil si at hele preampen kan klare seg med f.eks én 12AX7/ECC83 (eller hva jeg nå lander på). Jeg tenker også litt på det å kjøre flere rør i parallell, for å prøve få en ordentlig lav utgangsimpedans. Det gjør lyden tait, har jeg hørt på internett.

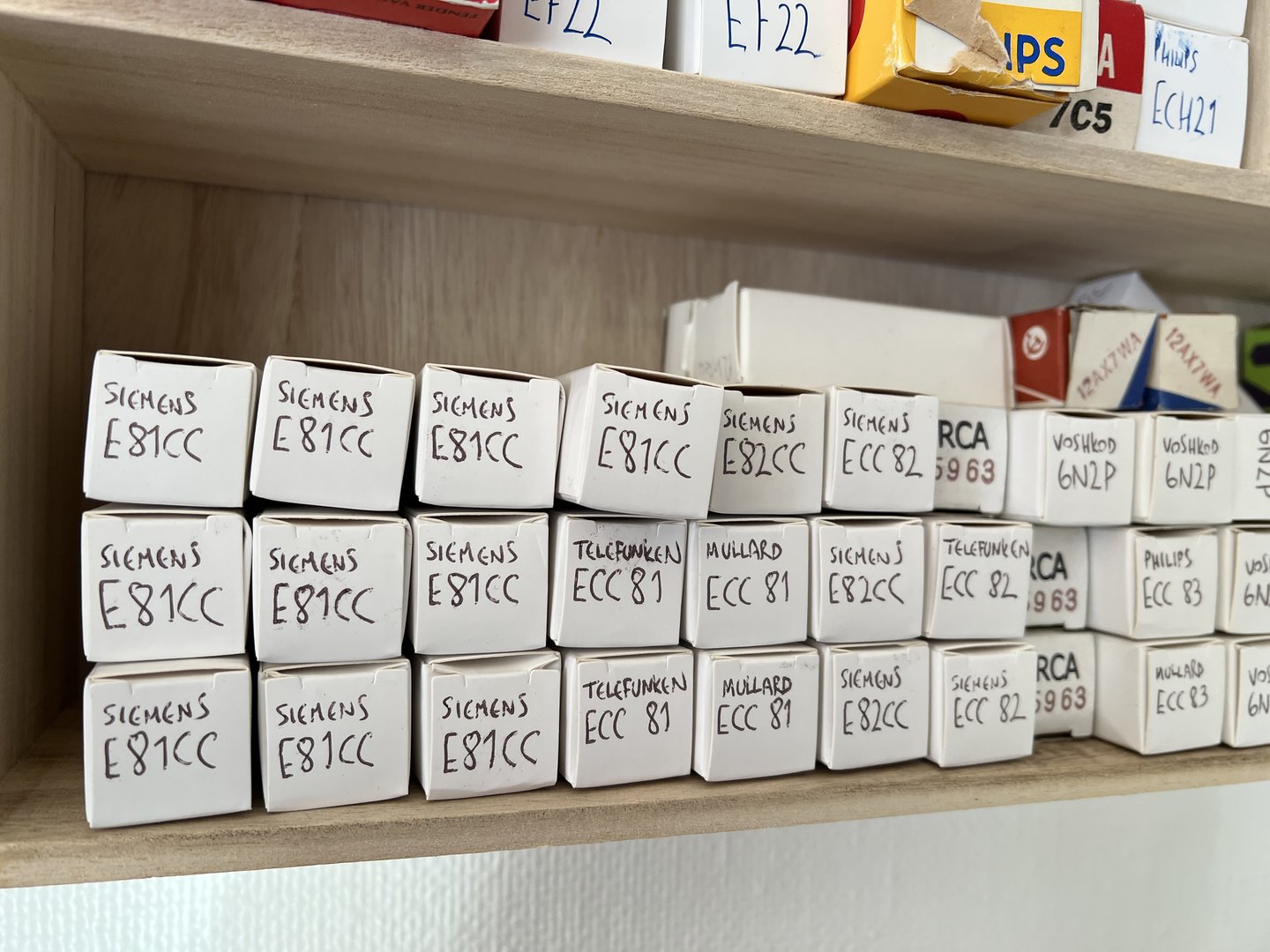

Angående rørvalg så kommer jeg uansett til å velge noe "ordentlig" tenker jeg. Har masser av rare, ikke-standard rør i hylla mi (sånn går det når man kjøper løse rør billig på finn), men det er fint å i hvert fall begrense utfordringene i prosjektet noe.
Men hva med chassis??
Skal du skape noe, må du ha en boks. Det kan være veldig dyrt. Men kona hadde denne liggende:
kr 99 på Jula?
Perfekt!! Da har vi huket av 1) også
Nede til høyre i bildet ser du så vidt en manuell softstart jeg lager for skilletrafoen min.. den er lur å ha når jeg skal begynne med dette her. Dyrt å værra dau osv.. Den observante kan også kanskje ane at jeg er en skikkelig Ryobi-tøs.
Når det gjelder 2), så føler jeg vi allerede er på god vei konseptmessig her. For unikt er det i hvert fall. Og kanskje en dag vil @MalaAudio ta det i innbytte?
Håper det ikke var kjedelig lesning. Vær klar for mer!
Sist redigert:
Gleder meg til "freske tak" og en formidlingsevne/fortellerglede utenom det vanlige! Stå på!
Er imidlertid imponert over dere som kan det!
