    Er i bestillingsfasen for å kjøpe inn deler til å bygge min første forsterker og valget har falt på en DiyAB Honey Badger.
    Denne skal i første omgang drive ett par Klipsch SP1 (som antagelig blir byttet ut i noe bedre med behov for mer effekt etter hvert). Hvis resultatet blir veldig bra, får den overta plassen til Sunfire 300x2 i stereobenken for å drive Klipsch RP280.

    Den største utfordringen så langt er å sette sammen en strømforsyning.

    Jeg leser at folk bruker alt slags forskjellige trafoer i denne forsterkeren med forskjellig VA og sekundærspenning. I byggeguiden brukes en AnTek AN-8445 med 45-0-45v og 800VA.
    Jeg tenkte først på en Antek AN-10445 som er 1000VA 45V, denne koster $100, men ble uaktuell da frakt kommer på nærmere $300.
    Ellers har Elfa denne som har 42V sekundærspenning. Vil det være en ulempe kontra 45V? Er dette fornuftig pris å betale for en 800va trafo? https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=56-139-97&toc=18841
    Hvor kjøper dere trafoer ifra?

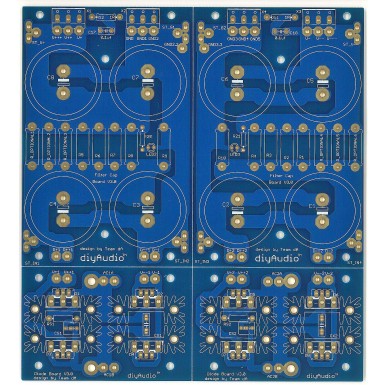

    Ellers har de noen fine strømforsyningskort på diyaudio. Universal PSU V3 - Power Supplies and Accessories - Circuit Boards Er dette noe å satse på, eller burde jeg gå for løse kondensatorer og brolikerettere montert rett i chassis?

    Flere spørsmål kommer etter hvert. ;)


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.431
    Antall liker
    2.458
    Sted
    Kongsberg
    Torget vurderinger
    18
    Noratel har også standard trafoer. Sjekk de først. Ellers lager de hva du måtte ønske. Du finner ikke noe bedre, bare billigere.
    Har til gode å se en brent Noratel trafo.


    JCP

    Overivrig entusiast
    Ble medlem
    22.04.2014
    Innlegg
    780
    Antall liker
    367
    Sted
    Moss
    Om du vil handle tunge ting i Amerika, lar du JetCarrier handtere frakten :)


    oen

    Overivrig entusiast
    Ble medlem
    09.03.2010
    Innlegg
    907
    Antall liker
    857
    Kontakt Antek, tror de finner rimeligere frakt.

    Antek lager bra trafoer.


    JCP

    Overivrig entusiast
    Ble medlem
    22.04.2014
    Innlegg
    780
    Antall liker
    367
    Sted
    Moss
    Antek belaster innenlands porto fra seg til JetCarrier i NJ. Jeg betalte $12 i porto for min trafo. Til JetCarrier betalte jeg kr 581,- for båtfrakt inkludert mva. og pakken var på plass hos min lokale Rimi etter tre uker. Flyfrakt koster mer, men er raskere :)


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Har sendt mail til Noratel med prisforespørsel og sendt til antec og spurt om de kan sende med en annen leverandør, så får jeg se over helgen hva jeg ender opp med.

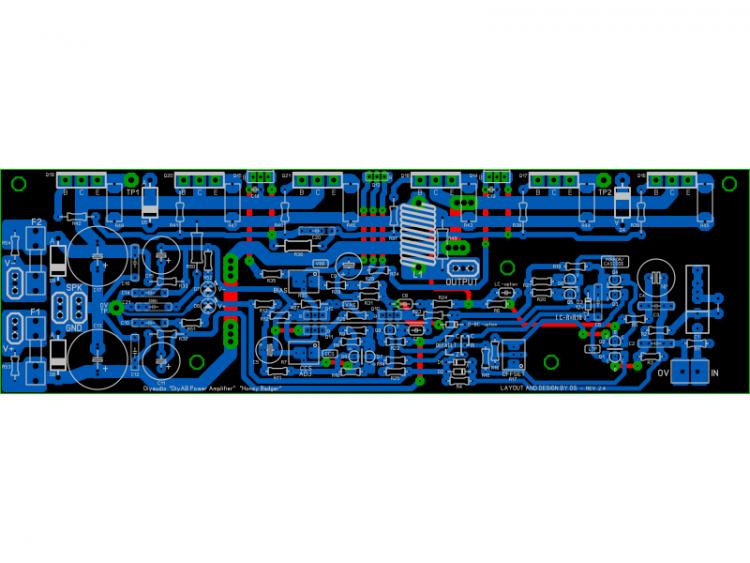

    Ellers fikk jeg bestilt print til honey badger og universal psu fra diyaudio. Alle komponentene for å bygge det fikk jeg bestilt fra mouser. Håper de kommer raskt så jeg kan begynne å bygge når jeg kommer hjem ifra jobb.

    Gleder meg til å sette igang med prosjektet. :)


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.431
    Antall liker
    2.458
    Sted
    Kongsberg
    Torget vurderinger
    18
    Kvalitet i forhold til pris:
    Jeg kjøper utelukkende fra Noratel. Du får det du ønsker og det du får er det beste som kan lages.

    • Liker
    Reaksjoner: SRM

    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Da er følgende på vei i posten:
    To stk "honey badger" kort


    Ett PSU kort (det er bestilt 8x10000 uf kondensatorer til dette )


    China chassis


    77varelinjer fra Mouser
    http://www.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=8662813403

    div kontakter, skruer etc fra ebay

    800VA 2x40V Ulveco trafo fra RM

    Da er det bare å vente på pakker og krysse fingrene for at det blir lyd istedet for røyk. Er det noen innpå her som har bygget HB før?



    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    En liten start. Set ut til at det kommer til å bli ett trangt bygg.
    Mangler bare kretskortene nå, så kan jeg begynne å bygge. :)


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Etter å blitt forvist fra stuen, gjorde jeg klar en liten krok på soverommet. Kortene kom idag, så nå kan jeg endelig starte. :)


    Vedlegg

    TEK

    Overivrig entusiast
    Ble medlem
    10.02.2002
    Innlegg
    886
    Antall liker
    103
    Sted
    Trondheim
    Torget vurderinger
    1
    Hvor endte du opp med å kjøpe trafo?


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Kjøpte trafoen av RM her på forumet.

    Edit: en liten oppdatering.

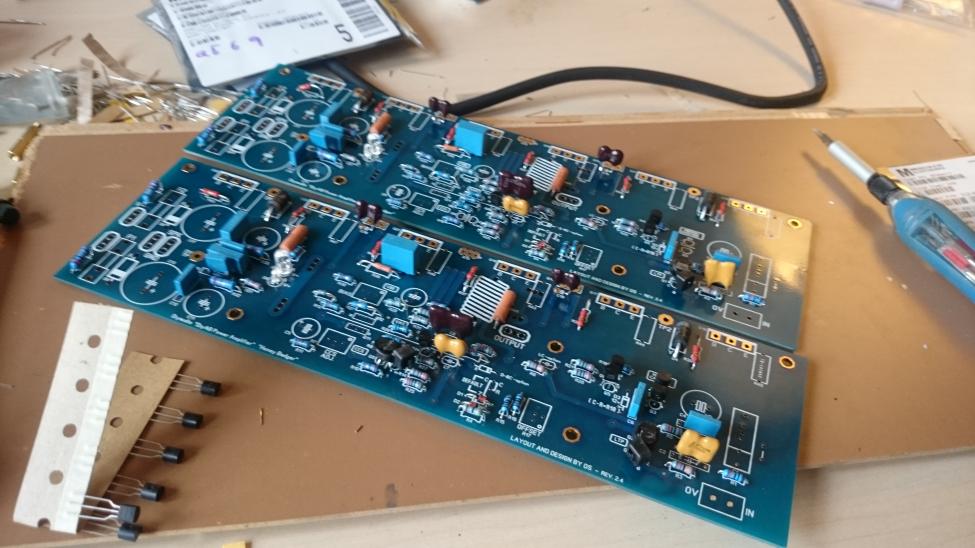

    Det går sånn smått fremover.

    Sist redigert:

    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Så kom den kjedligste delen av jobben. Bore hull til transistorene og gjenge opp.


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297

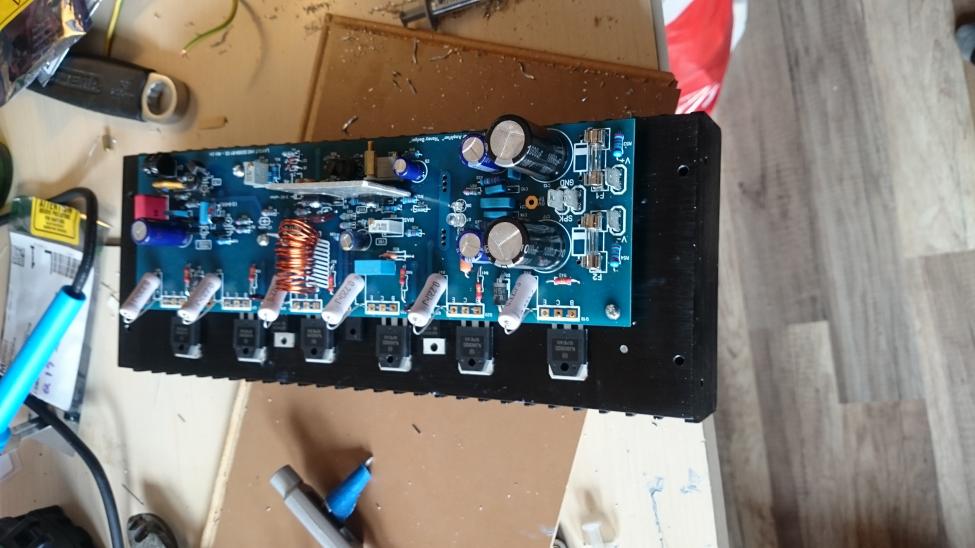

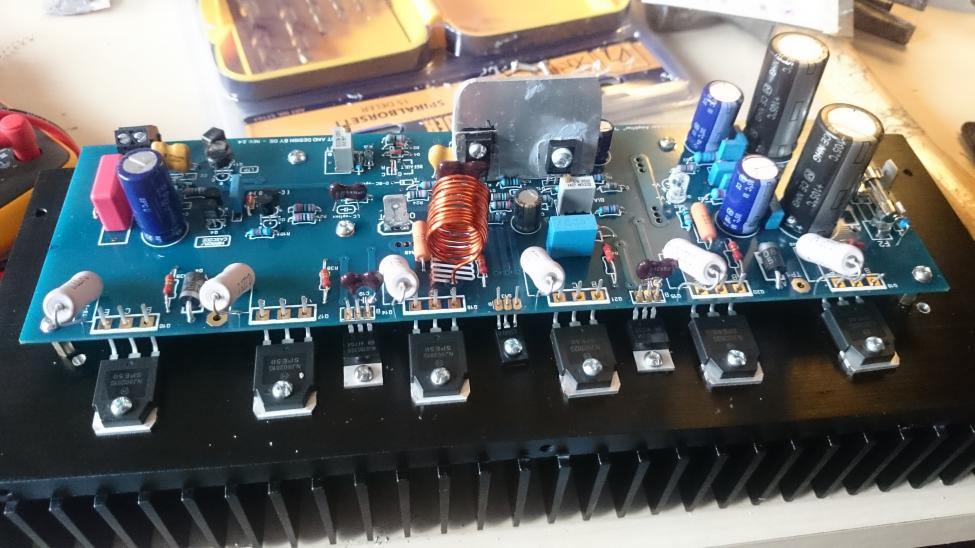

    Har ikke fått tid til å jobbe særlig idag. Her er status.
    En kanal ferdig. Gjenging og transistorer gjenstår på den andre.

    • Liker
    Reaksjoner: SRM

    JCP

    Overivrig entusiast
    Ble medlem
    22.04.2014
    Innlegg
    780
    Antall liker
    367
    Sted
    Moss
    Aldeles Ny Dehli! er det et "4312"-kabinett du bruker; det ligner veldig på mitt eget :)


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Takk for det. :) Det stemmer at det er ett 4312 kabinett. Det er genialt i forhold til pris vs kvalitet, det eneste som mangler er 10 cm ekstra i dybden.
    I tillegg til det på bildene, skal jeg ha inn en softstart modul og to likeretterkort, så her må jeg nok bygge softstart og caps i høyden og montere likerettere på frontplata.

    Tråden din har forøvrig vært til god inspirasjon. Av å lese den, fikk jeg inntrykk av at forsterkerbygging ikke er så skummelt og at det kan gjøres til overkommelige priser.


    JCP

    Overivrig entusiast
    Ble medlem
    22.04.2014
    Innlegg
    780
    Antall liker
    367
    Sted
    Moss
    Jøss! Det er noen som leser tråden min :eek::D

    Det var nettopp liten dybde, som gjorde utslaget for kabinettvalget; her er nemlig ikke plass til mer i hylla mi. Når jeg en gang kommer i gang med prosjekt F5, trur jeg det blir ModuShop, om det ikke dukker opp noe kinesisk til bedre pris. Først blir det nok DCB1; den har jeg i alle fall deler til :)


    hifiasylet

    Hi-Fi entusiast
    Ble medlem
    18.10.2004
    Innlegg
    362
    Antall liker
    47
    Sted
    Vestlandet
    En liten ide mtp. mangel av plass: Hva med å snu kondis kortet slik at det blir festet i frontplata med toppene av kondensatorene mot trafoen?
    Eller evt. å flytte hele trafoen fram i kabinettet og heller sette kondis-kortet på høykant bak i kassa.
    Bare en tanke...
    Tenkte støy, korte signalveier osv.

    ;-)


    Knut Runar

    Hi-Fi entusiast
    Ble medlem
    22.03.2011
    Innlegg
    203
    Antall liker
    157
    Yngve.
    Dette ser ut til å være et interessant byggeprosjekt.
    Googlet litt, og fant litt informasjon.

    Ett av stedene hadde en liste over ulike transistor oppsett, og en relativt grundig gjennomgang av bygg og test.
    Hvilke utgangstransistorer har du valgt, og har du eller andre erfaringer med andre av transistor valgene?

    Knut Runar


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Jeg brukte dem som står beskrevet i build guiden. Njw0302 og njw0281.
    Det ligger link til handlekurven min hos mouser på side 1.
    Jeg har veldig lite greie på elektronikk, så jeg valgte å holde meg så tett til build guide som mulig.

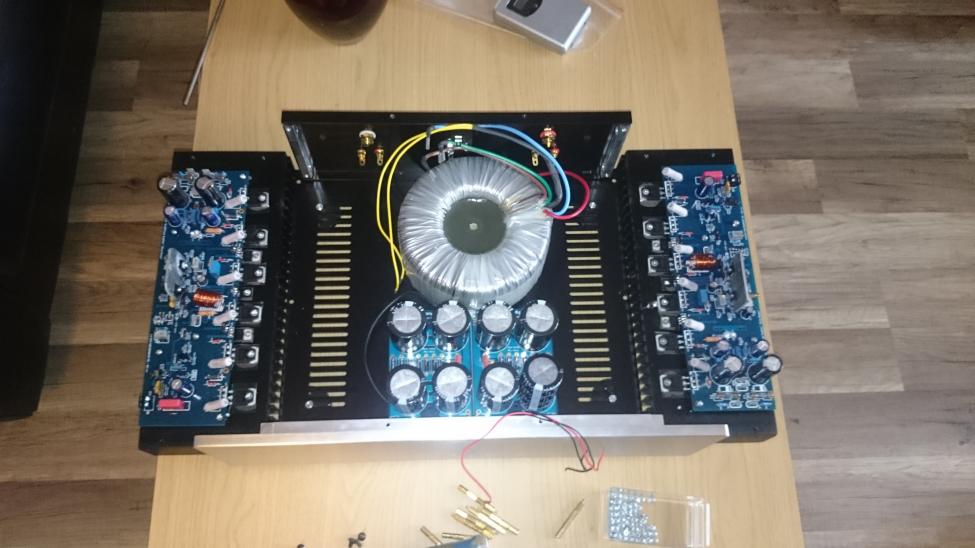

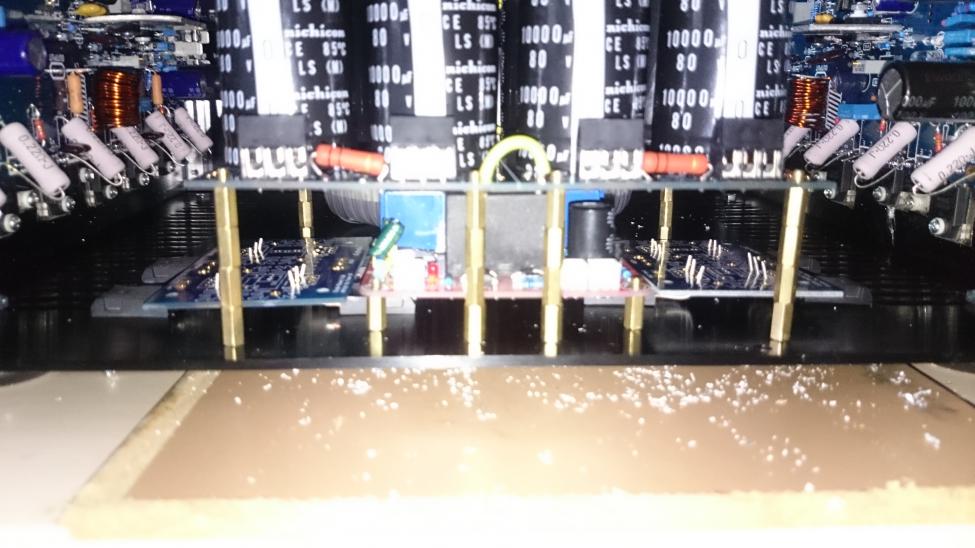

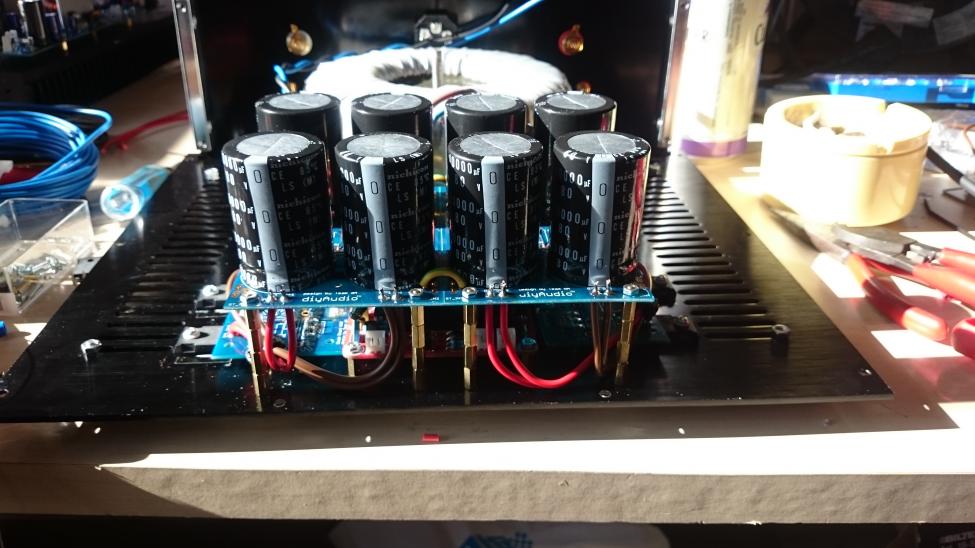

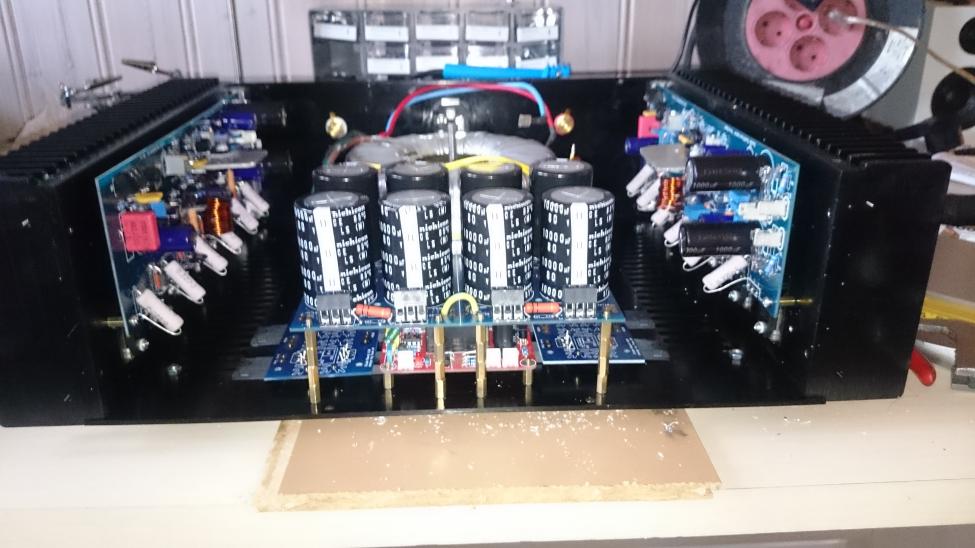

    Har endelig fått plass til alt.. Nå gjenstår bare å lodde diodene på likeretterene og koble alt sammen, så er jeg klar for lyd eller magisk røyk. ;-)




    Vedlegg

    HiFi_Martin

    Hi-Fi entusiast
    Ble medlem
    30.01.2004
    Innlegg
    437
    Antall liker
    199
    Torget vurderinger
    2
    N este gang du kjeder deg med gjengetappen, sett den i batteridrillen. I aluplater funker det som en varm kniv i smør.
    kjør med lav hastighet.


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Funket bra å ha den i drillen, men det endte med knekte gjengetapper hver gang jeg ble for ivrig og tappen traff bunn.Til slutt endte jeg med å gjøre det på den trygge manuelle måten. Å gjenge 8mm dype m3 hull er noe skikkelig dritt.


    HiFi_Martin

    Hi-Fi entusiast
    Ble medlem
    30.01.2004
    Innlegg
    437
    Antall liker
    199
    Torget vurderinger
    2
    Funket bra å ha den i drillen, men det endte med knekte gjengetapper hver gang jeg ble for ivrig og tappen traff bunn.Til slutt endte jeg med å gjøre det på den trygge manuelle måten. Å gjenge 8mm dype m3 hull er noe skikkelig dritt.
    Ja da går vinninga litt opp i spinninga :) Men så ikke at det var så tykt materiale, det må stå litt i stil til tykkelsen på tapp om man skal bruke drill.


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.199
    Antall liker
    1.771
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Og husk å smøre tappen med zalo eller lignende :D og sørg alltid for å ha minst en i reserve !


    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297
    Etter den første knekte tappen, kjøpte jeg tre nye og fant frem en boks supercut i garasjen ;-)

    • Liker
    Reaksjoner: JCP

    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297

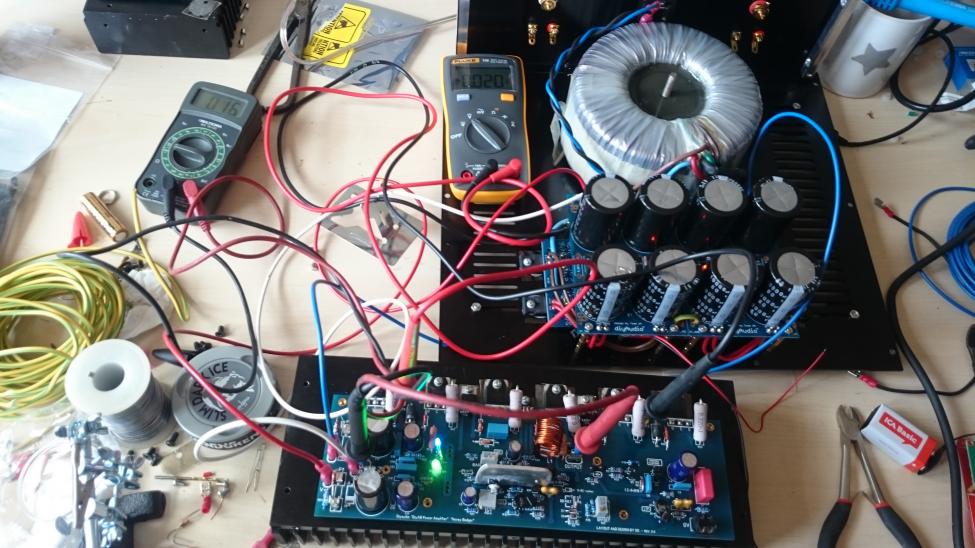

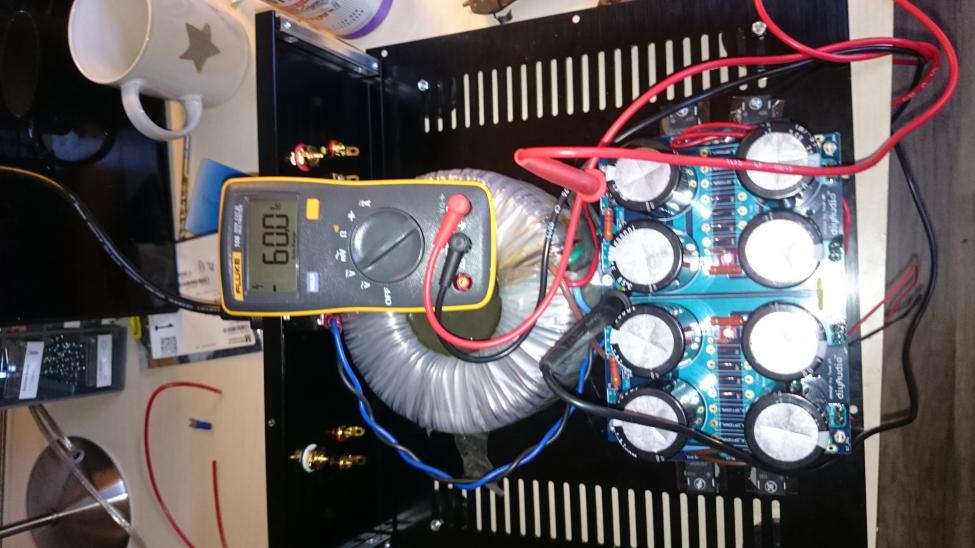

    Har fått strømforsyningen til å fungere.
    Forsterkerkortene var det værre med. Jeg startet dem opp med 10 ohms motstander i sikringsholderene og de brant opp med en gang.
    Fikk ikke tid til feilsøking idag.


    Vedlegg

    yngvejos

    Hi-Fi freak
    Ble medlem
    10.09.2010
    Innlegg
    1.938
    Antall liker
    1.297

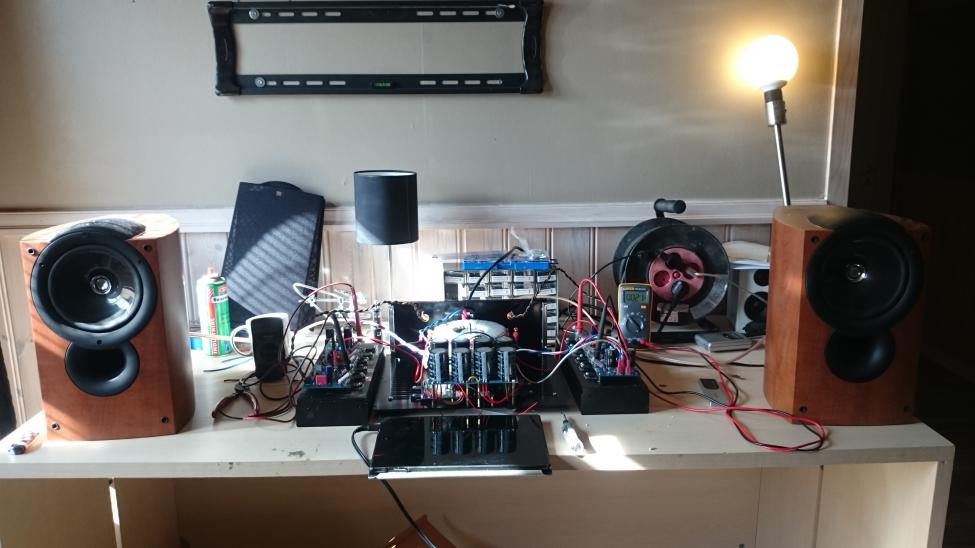

    Det lyser uten at noe brenner. ;-)
    Det hjalp på p lodde fast testresistorene.
