Velodyne SPL-800R i ny kasse?

Diskusjonstråd Se tråd i gallerivisning

  • _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6

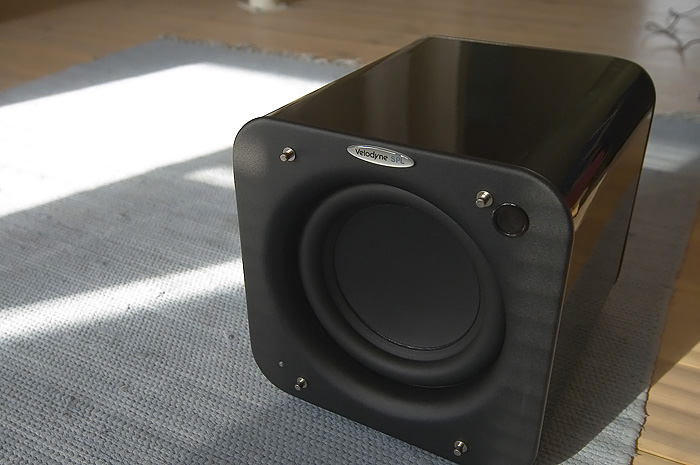

    Har lekt en stund med tanken på å bygge nytt kabinett til subwooferen.
    Først og fremst siden den rører så mye på seg at ting som eventuelt står på den hopper og spretter og faller ned.....
    Men også siden den er trykkammer og det som skiller luften inni fra luften utenpå noen steder er kun en silikonstripe rundt åpninger. ::) Det hender den promper litt :-X

    Er dette plankekjøring, eller hva bør jeg tenke på når jeg bygger kassen?
    Elementet, en diode og mottaker for remote er det som skal strekkes av ledninger internt.

    Ser for meg et design som passer med mine B&W CM9, altså firkantet ;D

    Mvh
    Rolf


    Vedlegg

    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    15.074
    Antall liker
    4.184
    Torget vurderinger
    9
    Det burde ikke være noe problem så lenge du lager samme volum. Bruker du tykkere materialer og mere avstivninger så vil du helt sikkert få mer presisjon i bassen :)

    Vi lager et "lakk-hjørne" på verkstedet på jobben. Har bestilt proff lakksprøyte etc. Du er hjertelig velkommen en fredag ettermiddag :)


    gismo

    Æresmedlem
    Ble medlem
    13.10.2007
    Innlegg
    20.168
    Antall liker
    14.133
    Sted
    Væssia i Grue.
    Torget vurderinger
    13
    RoDa skrev:
    Har lekt en stund med tanken på å bygge nytt kabinett til subwooferen.

    Ser for meg et design som passer med mine B&W CM9, altså firkantet ;D

    Mvh
    Rolf
    Dette er flott jobb å ta tak i for en sånn handyman som deg Rolf ;)
    Tror volum i dagens kasse er det du trenger å tenke mest på. Finish skal vel være høyglans sort? :D
    Og husk alle komponenter ;D

    gismo


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Plutselig ble jeg jævli lei den forbannede prompinga til sub-en!! :mad:





    R


    Vedlegg

    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Velodyne SPL

    Sånn går det når du Promper i stua mi Lillejævel!






    Litt måltaking før gamlekassen kastes







    Jeg hadde en gang en sub.....






    R


    Vedlegg

    K.H.

    Hi-Fi freak
    Ble medlem
    15.03.2005
    Innlegg
    2.512
    Antall liker
    590
    Torget vurderinger
    9
    Hmm...Ikke rart det selges Velodyne sub'er over en lav sko for tida, både her inne og fra Sverige. Og jeg var selvfølgelig frempå og sikret meg en...Håper i det minste den ikke lukter for jævlig.


    gismo

    Æresmedlem
    Ble medlem
    13.10.2007
    Innlegg
    20.168
    Antall liker
    14.133
    Sted
    Væssia i Grue.
    Torget vurderinger
    13
    K.H. skrev:
    Hmm...Ikke rart det selges Velodyne sub'er over en lav sko for tida, både her inne og fra Sverige. Og jeg var selvfølgelig frempå og sikret meg en...Håper i det minste den ikke lukter for jævlig.
    Den er IKKE sånn som RoDa sin, det er helt klart ;D ;D

    gismo


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Så gjorde jeg noe totalt unødvendig.... :-[
    For å finne ut ca hvor mye volum som spises av element og amp fylte jeg en bøtte med vann og med en pose rundt element førte jeg det ned i vannet. Tulling, tenker jeg nå etterpå... :D















    R


    Vedlegg

    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    K.H. skrev:
    Hmm...Ikke rart det selges Velodyne sub'er over en lav sko for tida, både her inne og fra Sverige. Og jeg var selvfølgelig frempå og sikret meg en...Håper i det minste den ikke lukter for jævlig.
    Det var luktfri promp fra min, men jævli irriterende. ;D

    R


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    gismo skrev:
    RoDa skrev:
    Velodyne SPL

    Jeg hadde en gang en sub.....






    R
    Internkablinga imponerte ikke RoDa, her har du en utfordring ;D

    gismo
    Hehe! Det du ser er kablene til remotesensor og diode, så de er nok ikke så kritiske.
    Kablene til elementet er røslige nok de. ;)

    R


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Dioden sluttet å virke for en god stund siden, håper jeg finner en ny som jeg kan erstatte med.
    Alle innstillinger og justeringer bekreftes av signaler fra dioden, så den er grei å ha der.

    Prompingen kom først og fremst fra strømkontakten, inni kontakten på flatene som stikker ut var det tydeligvis ikke helt tett.
    Jeg synes løsningen med å ha ampen som bakplate på kassen er en dårlig løsning og bare en prompelydgenerator waiting to happen.
    Derfor tok jeg beslutningen om å starte på kasseprosjektet.
    Er veldig glad for at hel bare er et par mil unna, tror jeg kan behøve hjelp til dette. :)

    R


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    hel skrev:
    Det burde ikke være noe problem så lenge du lager samme volum. Bruker du tykkere materialer og mere avstivninger så vil du helt sikkert få mer presisjon i bassen :)
    Vi lager et "lakk-hjørne" på verkstedet på jobben. Har bestilt proff lakksprøyte etc. Du er hjertelig velkommen en fredag ettermiddag :)
    Det jeg tenkte på selv også, derfor jeg dret meg ut på å måle volumet av basselementet....
    Jeg trenger strengt tatt kun å tenke på hvor mye volum ampen har spist av kassevolumet, basselementet skal jo være der i den nye kassen og. Det originale volumet var brutto 12,16 liter minus element og amp. Siden elementet skal være der fortsatt tenker jeg å trekke fra litt for ampen og havne på ca 12 liter +.
    Håper og tror at volumet ikke er kritisk i en lukket konstruksjon?

    Takker og bukker for tilbudet om lakkering, det kan jo bli helt glimrende!

    Mvh
    Rolf


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Takker kaap!

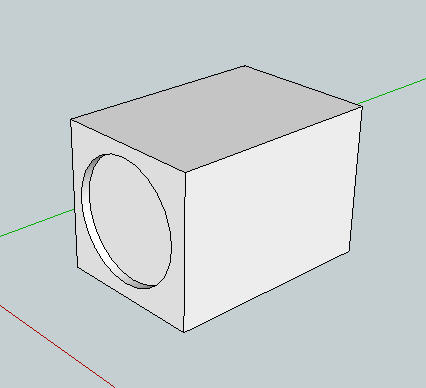

    Jeg prøver meg på en skisse ala LMC :D






    Tanken er å skille ampen vekk i egen kasse, slik at det ikke blir noen problemer med luft som skal trenge seg på og lage lyder.
    Tror det kan bli dødt nok med kun denne lille firkanten dersom den bygges i 22mm MDF, men skal eventuelt vurdere noen stag også.
    Eneste gjennomgangen mellom amp-delen og element-delen skal være kablene. Vurderer å droppe remotesensor og diode på frontplaten for å unngå for mange gjennomganger mellom rommene. blir da å sette disse på topplaten i bakkant og håpe det funker med fjernkontrollen..... :-X



    R


    Vedlegg

    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Da er det bare å begynne måling og regning på nye kasser.
    Kommer plutselig tilbake.
    Er veldig happy for innspill og tanker rundt hvordan kassene bør bygges, pøs på med ideer.

    Mvh
    Rolf


    Vedlegg

    gismo

    Æresmedlem
    Ble medlem
    13.10.2007
    Innlegg
    20.168
    Antall liker
    14.133
    Sted
    Væssia i Grue.
    Torget vurderinger
    13
    Hadde nok jobba med de samme innvendige mål på H x B x L som du har i gamlekassa.
    Men kanskje kompansert litt for denne ampen som du nå legger "utenfor" som du nevner selv.
    I utvendig mål kan du jo da dra til med hvor mye du skulle ønske av tykkelser Rolf ;)

    gismo


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Blir nok sånn, gismo

    Første utkast er følgende:




    Innvendig bredde og høyde 23cm
    Innvendig dybde subkammer 22cm
    (Dette gir 11,6 liter volum, ca en halvliter mindre enn original. Tror det stemmer bra med hva ampen har tatt av volum.)
    Innvendig dybde ampkammer 11cm

    i 22mm MDF blir det 27,4cm bredde og høyde, og 39,6cm dybde.
    Ser sånn passelig bra ut dimensjonene på denne.

    Tror jeg går for dette, skal bare kontrollmåle litt at dette passer greit. ::)

    Kappeliste:
    2 stk - 27,4 x 27,4 cm (front + bak)
    2 stk - 27,4 x 35,2 cm (topp og bunn)
    2 stk - 23,0 x 35,2 cm (sider)
    1 stk - 23,0 x 23,0 cm (skilleplate inni)

    Tror ikke det trengs mer avstiving enn dette?

    Mvh
    Rolf


    Vedlegg

    Cyber

    Hi-Fi freak
    Ble medlem
    23.07.2005
    Innlegg
    9.351
    Antall liker
    2.773
    Torget vurderinger
    5
    Hadde det vært plass til avstiving inni? Elementet sluker jo noen liter det også...


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Nettopp :)
    Kunne vært en ring midt inni subkammeret eller noe sånt. Men jeg håper og tror 22mm MDF i så små lengder er stivt nok.
    Blir i alle fall ikke verre enn det som har vært ;)

    R


    tofter

    Hi-Fi entusiast
    Ble medlem
    21.02.2006
    Innlegg
    270
    Antall liker
    111
    Torget vurderinger
    3
    Når du først tar jobben med ny kasse...? :) Jeg hadde lagt på et kryss i midten.

    Tror ikke en halvliter fra eller til har mye å si for lukkede konstruksjoner.


    gismo

    Æresmedlem
    Ble medlem
    13.10.2007
    Innlegg
    20.168
    Antall liker
    14.133
    Sted
    Væssia i Grue.
    Torget vurderinger
    13
    Jeg syns din skisse er meget god jeg Rolf ;)
    Når du setter vegg innvendig for å skille disse to kammer blir jo det en meget god avstiving i seg selv sett ut fra dine totale mål på din sub. Ser meget bra ut spør du meg, men det skal du kanskje ikke gjøre.. ;D ;D
    Gi "hel" en ekstra utfordring, den SKAL være i highgloss sort... :eek:

    gismo


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.025
    Antall liker
    2.024
    Torget vurderinger
    1
    Ser bra ut det her alt du trenger nå er en lamellofres,lim og limtvinger så er det bare å sette igang :)


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    tofter skrev:
    Når du først tar jobben med ny kasse...? :) Jeg hadde lagt på et kryss i midten.

    Tror ikke en halvliter fra eller til har mye å si for lukkede konstruksjoner.
    Det er ikke mye midten igjen her....
    Elementet er ca 15 cm dypt og da er det bare 7 cm igjen bak det.
    Samt at det er et luftehull på størrelse med en sjømannsbrud i magneten, sånn at et kryss rett bak kan hindre luftstrømmen...
    Tror jeg satser på å bygge uten det hellige korsets tegn og heller ettermonterer dersom det blir behov. :D

    R


    _RoDa_

    Æresmedlem
    Ble medlem
    06.02.2010
    Innlegg
    10.275
    Antall liker
    5.409
    Sted
    Østfold
    Torget vurderinger
    6
    Takker gismo, betryggende å høre. ;)

    Joda, Nikko03, det var det da....
    Har ikke mye annet enn sleggemekanikerverktøy jeg... :-X
    Tenker veldig på å frese hull til element og amp.
    Lekkert må det jo være. 8)

    R


    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.025
    Antall liker
    2.024
    Torget vurderinger
    1
    Det med fresinga går nok bra skal du se :) jeg bruker en jig i plexiglass som jeg skrur fast under fresen.
    Pleier som regel å finnes 4 maskingjenga skruer under der som holder fast en eller annen plast dings.
    Da er det bare å lage hull i plexiglasset med fresen. Når du har skrudd plexiglasset fast på undersiden, og borre hull på ønsket radie av diameteren på hullet du skal lage.
    Først freser du jo ytterdiameter i riktig dybde så kan du begynne å frese selve hullet til elementet.
    Og er kanten på elemetet bredere en fresestålet ditt tar du resten på frihånd når hullet til elementet er ferdig.
    Som sagt piece of cake :) :)
