Utforming horn for Altec 515-8 LF

tommis

Hi-Fi interessert
Ble medlem
23.06.2010
Innlegg
61
Antall liker
44
Torget vurderinger
1
Hei - Har kjøpt 2 stk 515LF fra Great Plains Audio og holder på med å sette sammen to stk "low mid / upper bass" horn ikke ulikt Altec 816A, minus bassrefleksløsningen. Skal bruke dette hornet sammen med 511B / 909-8A i toppen og to stk JBL sub. Er der noen som har innsikt i utformingen av utforming av et eventuelt kompresjonskammer (som 816 ikke ser ut til å ha) samt bredden på "slissen" eller indre åpningen i hornet, som på 816 er satt til ca. 20 cm?

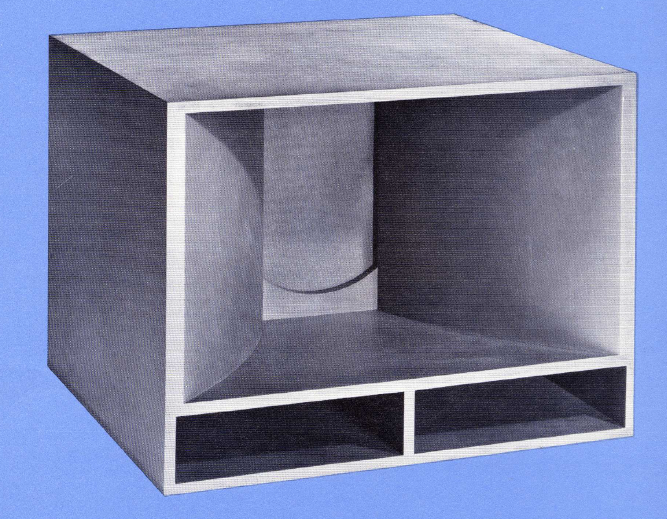

Altec 816A.PNG


tommis

Hi-Fi interessert
Ble medlem
23.06.2010
Innlegg
61
Antall liker
44
Torget vurderinger
1
Ingen som kan noe om dette? Shite ....


Hornlyd

Æresmedlem
Ble medlem
01.04.2005
Innlegg
14.994
Antall liker
4.056
Torget vurderinger
9
Jeg hadde akkurat den der en periode men på grunn av sjefsarkitekten måtte de ut.
Hadde noen snabelaktige (vinklede) Altec horn på toppen og det låt knallfint.
Skal prøve å spore dem opp i en gammel tråd.


janly

Hi-Fi freak
Ble medlem
03.09.2004
Innlegg
1.280
Antall liker
251
Sted
Sandefjord
Torget vurderinger
5
Kanskje du burde sjekke ut J-Horn som bl.a Sluket her på sentralen har bygget sine kreasjoner rundt. Høres ut som det er noe sånt du ser etter.

J-HORN:



TAD J horn HFS rev1.jpg


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.529
Antall liker
8.365
Sted
Drøbak
Torget vurderinger
33
Altec 32b het de vinklede horna
enig J-horn
816 hornlader lite under 200Hz
selv med BR detter de som et søkke fra 65
så du trenger i så fall en "SUB"? fra min 150 og ned og da får du skikkelige problemer med integrasjon
mvh
Leif


LMC

Æresmedlem
Ble medlem
03.08.2006
Innlegg
22.529
Antall liker
8.365
Sted
Drøbak
Torget vurderinger
33
JBL 4560 men 10cm dypere som gjør en del forskjell.......


tommis

Hi-Fi interessert
Ble medlem
23.06.2010
Innlegg
61
Antall liker
44
Torget vurderinger
1
Takk til alle innspill.

Kassen jeg har under bygging har ytremål 70x70 i footprint og 55 cm høyt. Laget i 30mm MDF.
Spørsmål:
1) Inn bakre del av kassen er lukket kammer for enheten som er mindre enn Altec 816; nærmere bestemt 145 (d) x 490 (h) x 640 (b). Er det for lite?

2) Selve hornet er 440mm langt, har indre åpning mot enheten 220 (b) x 290 (h). Høres den åpningen grei ut?

3) Så har jeg en ekspansjon utover mot åpningen som er 640 (b) x 490 (h), med mye mer krumning enn Altec 816 - mer som på Avantgarde med liten ekspansjon i begynnelsen og så "flaring out" til ca. 45 grader på senterakse i utløpet. Har dessuten ekspansjon i vertikalmålet fra 290 til 490 mm - Altec'en har parallele bunn og toppsider som jeg mener er ugunstig. Høres det helt feil ut?

4) Jeg planleger å bruke konstruksjonen fra min tidligere sub som Tysse hjalp meg med - se tråd http://www.hifisentralen.no/forumet...re-etc/66057-jbl-2243-hpl-i-lukket-kasse.html - men kommer til å lage to separate som står under Altec-horna. Håper disse klarer å dekke opp til 200?

5) Et av bildene i innlegget til Janly viser et svart horn som stå på gulvet - det likner skremmende på det jeg bygger - har noen detaljer og mål på disse?

Takk igjen for god støtte; alle kommer til å bli glade tilslutt bortsett fra naboen ....


emokid

Hi-Fi freak
Ble medlem
04.02.2004
Innlegg
4.791
Antall liker
4.129
Det sorte hornet er samme som på bildet over, det hvite som er målsatt. Har ett slikt selv, spiller fra 130 til 650 hos meg.


Frode

Overivrig entusiast
Ble medlem
09.12.2002
Innlegg
1.078
Antall liker
165
Torget vurderinger
2
Det kan vel være en idé å putte dataene til elementet inn i Hornresp og sammenligne ulike horn. Ellers er det nok absolutt en fordel å unngå parallelle flater i hornet. Horndelen fra 828 er ofte anbefalt fremfor 816.

Frode
