Tyde delvis ødelagt skjema rør forsterker

AJ84

Hi-Fi entusiast
Ble medlem
29.12.2013
Innlegg
264
Antall liker
30
Dette er en gammel gitarforsterker men vintage...
Det er en A.Davoli 8092 K

Finner ikke dette skjema igjen på nett, bare til 8092 KB som har helt andre rør i tillegg til noen transistorer.

Har overtatt denne som ett prosjekt, men tror det er noen mods her og der.

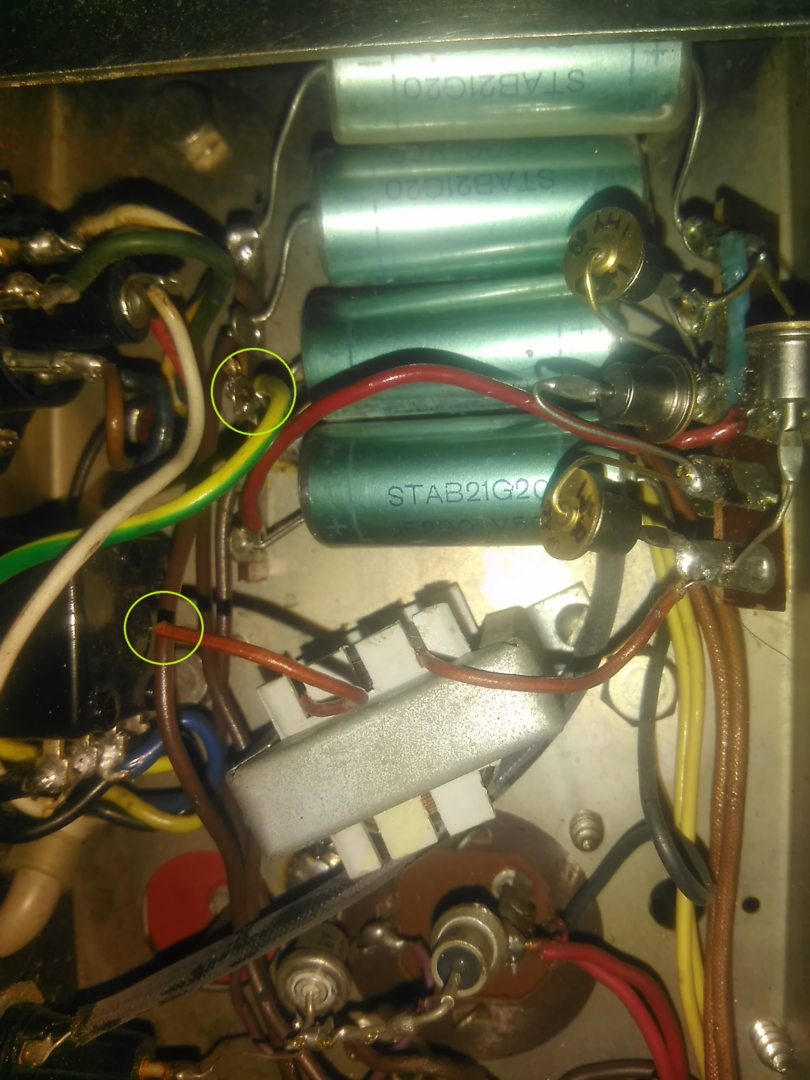

Det er en spole med jernkjerne (trafo type) som er koblet til den ene dioden i likeretter delen (med 4 stk) men andre kabelen er løs men ser ingen logisk plass den kan sitte, loddepunktet til jordkabelen kan se ut til å ha en motpart men det blir jo full DC spenning rett over spolen.
Denne trafoen tror jeg ikke hører til da den har plast mellom kobbertråden og stålkjernen, men mulig den bare er skiftet ut en gang

Skjema som står i kabinettet er selvfølgelig skadet men dere som har erfaring med dette ser sikkert med en gang hvordan det skal være.

En annen ting jeg lurer på er om det kan brukes 6L6 (6P3S) rør istedenfor EL34.

Ser heller ikke hvordan heater er koblet på trolløyet og utgangsrørene


Vedlegg

Sist redigert:

AJ84

Hi-Fi entusiast
Ble medlem
29.12.2013
Innlegg
264
Antall liker
30
Oj se der ja, i serie med heaterne på prerørene med andre ord. Men dette er jo etter likeretteren så da må det vel være en choke
