Trenger hjelp med komponentverdier i aktivt filter (2way Linkwitz-Riley).

SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo

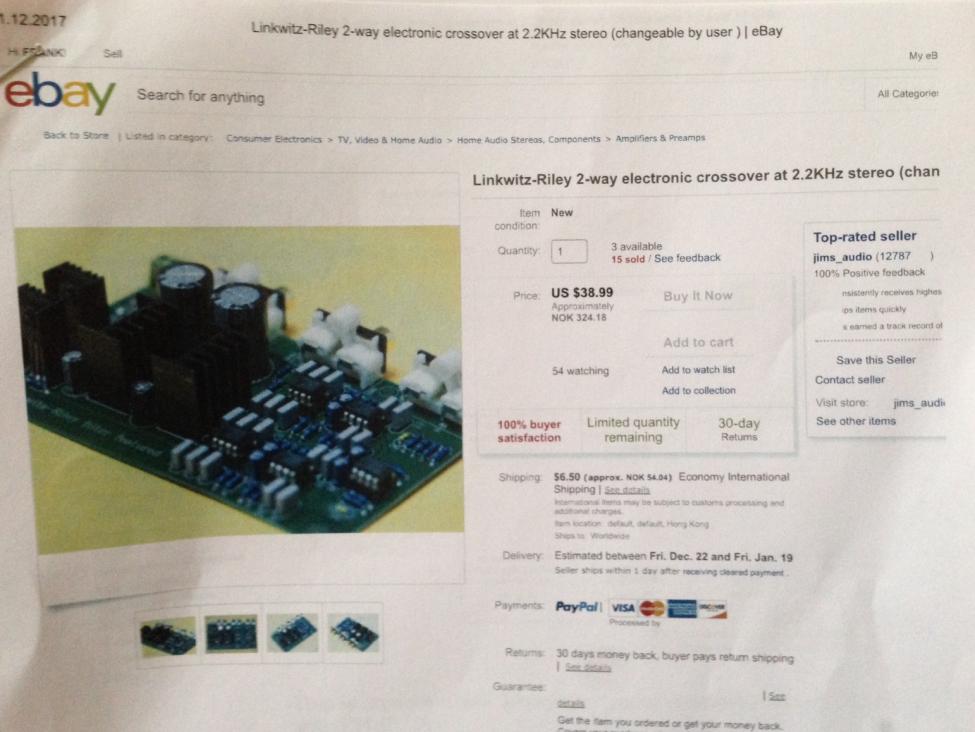

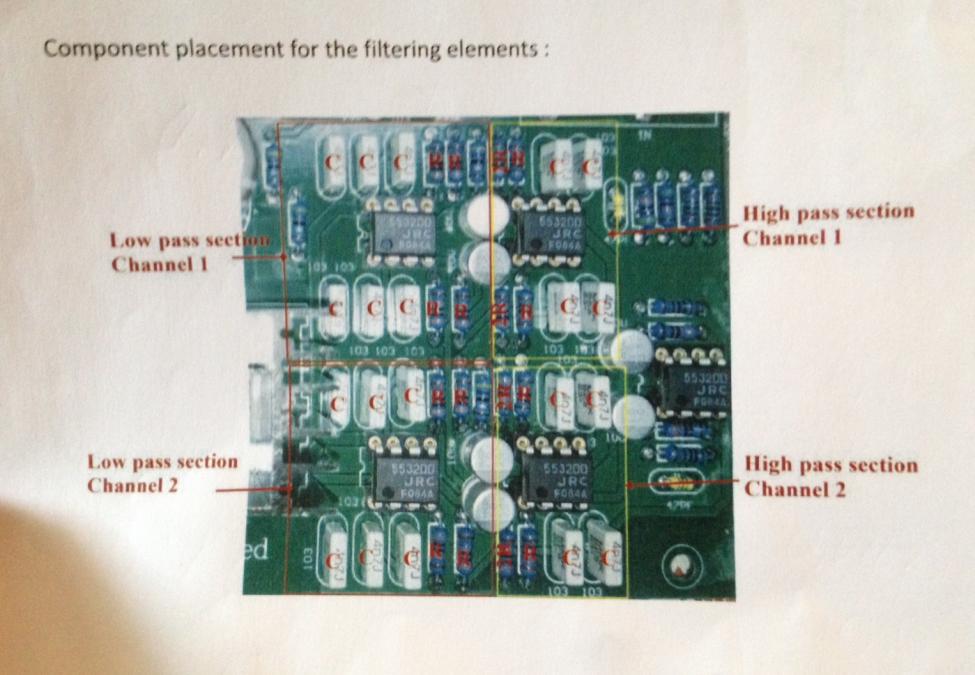

Hei, har kjøpt et aktivt 2 veis delefilter.

Har fått medsendt forklaring og formel for utregning av komponentverdier ved endring av delefrekvens.
Det kommer med deling på 2.2kHz, jeg skal ha deling på 0.2KHz (200Hz).

Utifra hva jeg leser så kan man evt justere verdien på evt C=kondis eller R=motstand eller begge.
Og siden det er flere valgmuligheter i verdier på motstander enn det er på kondiser så er det kansje best og velge verdien på
kondisen og regne seg frem til motstanden?

Noen som tørr bryne seg på litt regning?

Frank


Vedlegg

Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.341
Antall liker
6.186
Torget vurderinger
12

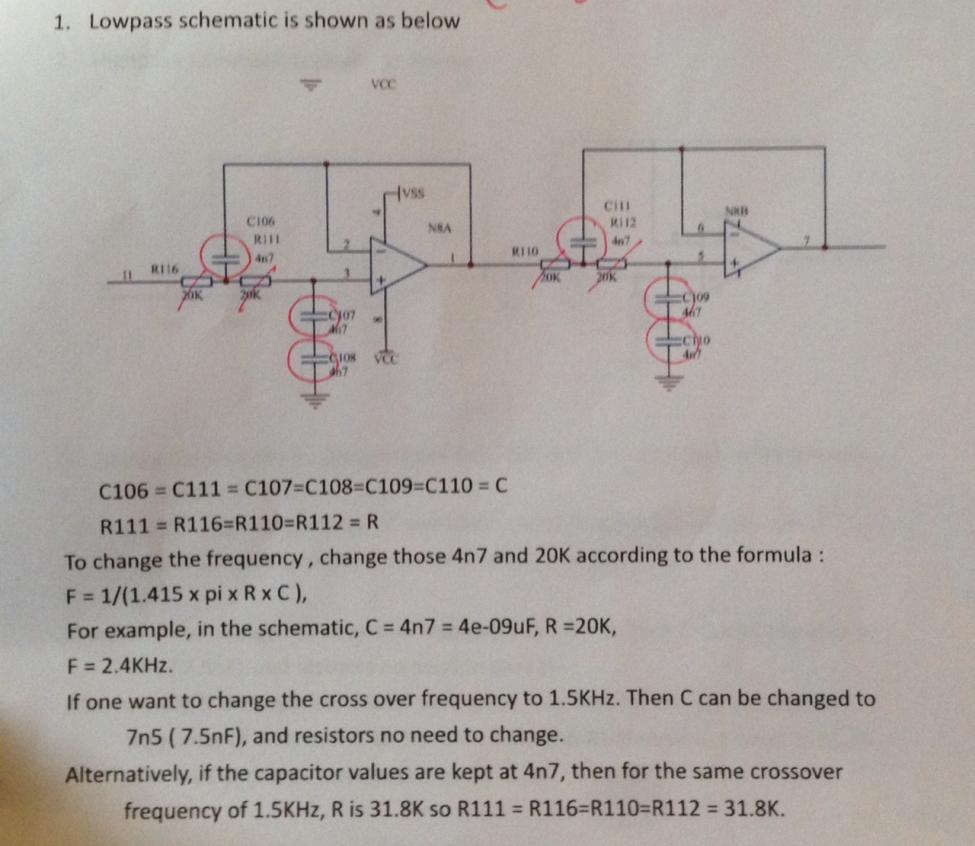

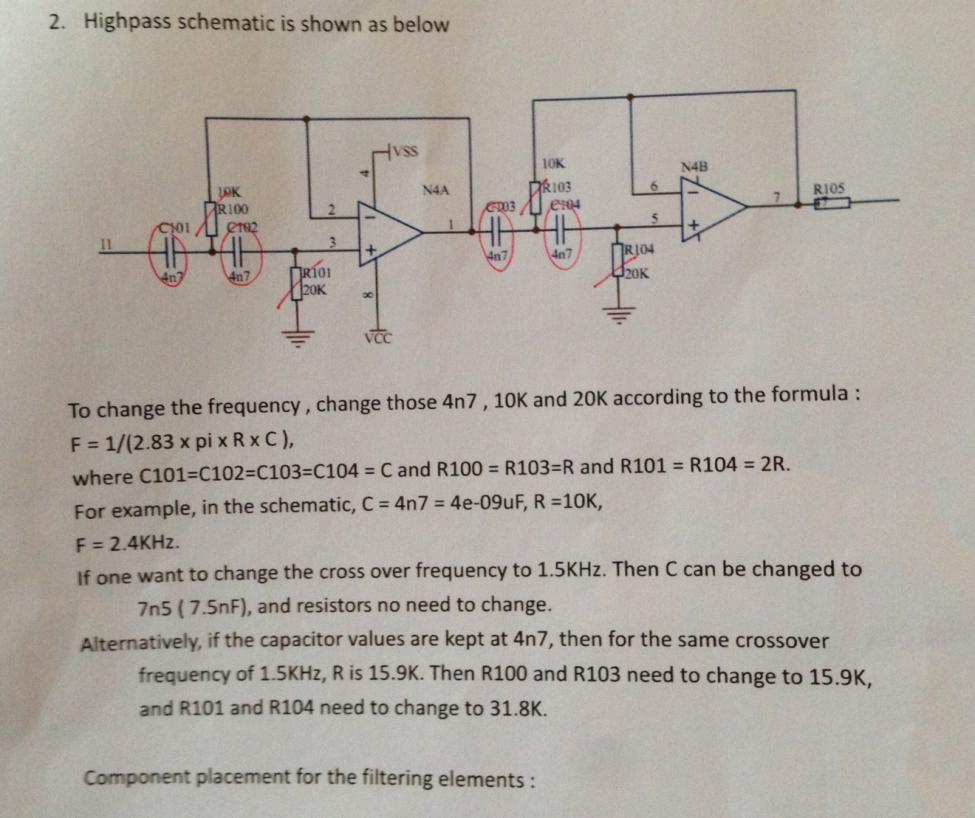

Bruk c=47n og R=12k i høypassdelen. I lavpassdelen skal det funke med C=47n og R=24k. Sånn fort og gæli :)

Da blir 2R i høypassdelen lik 24k. Alt dette er greit å få tak i. 5% avvik fra verdiene betyr lite her.

Sist redigert:

SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Takker og bukker!!

Det var supert, da er det bare og bestille deler ( :

Har hørt om å bruke induksjonsfrie motstander skal være bra, stemmer det?

Frank


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Takker og bukker!!

Det var supert, da er det bare og bestille deler ( :

Har hørt om å bruke induksjonsfrie motstander skal være bra, stemmer det?

Frank


Aurora

Hi-Fi freak
Ble medlem
04.06.2004
Innlegg
8.258
Antall liker
4.088
Sted
Ytterst i havgapet...
Ikke tro alt du hører eller leser... vanlig 1/4 eller 1/2W metallfilm har så liten induksjon at det definitivt ikke betyr noe i praksis.


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Aurora, jeg skjønner ( :

Trondmeg: Bare lurer på der du skriver R2 blir 22K eller 24K. Det vil si dobbel motstand av 12Kń? altså 2 stk 24K?

Frank


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.341
Antall liker
6.186
Torget vurderinger
12
Gjelder bare høypassdelen når jeg ser etter. De som heter 2R har dobbel verdi av R. Motstandene R er 12k og 2R er 24k. Skriver på tlf så jeg så ikke helt etter. Kan sette opp en komponentliste hvis du vil være sikker med forslag til gode komponenter.

Sist redigert:

Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.341
Antall liker
6.186
Torget vurderinger
12
Et forslag med komponenter fra www.elfa.se. God industristandard, helt normalt gode komponenter. Oppgitte verdier gjelder for delefrekvens 200Hz:

C101, 47n, varenr 165-57-961, kr 3,75 eks mva
C102, 47n, varenr 165-57-961, kr 3,75 eks mva
C103, 47n, varenr 165-57-961, kr 3,75 eks mva
C104, 47n, varenr 165-57-961, kr 3,75 eks mva
R100, 12k, varenr 165-59-243, kr 0,8467 eks mva
R101, 24k, varenr 165-59-252, kr 0,8467 eks mva
R103, 12k, varenr 165-59-243, kr 0,8467 eks mva
R104, 24k, varenr 165-59-252, kr 0,8467 eks mva

C106, 47n, varenr 165-57-961, kr 3,75 eks mva
C107, 47n, varenr 165-57-961, kr 3,75 eks mva
C108, 47n, varenr 165-57-961, kr 3,75 eks mva
C109, 47n, varenr 165-57-961, kr 3,75 eks mva
C110, 47n, varenr 165-57-961, kr 3,75 eks mva
C111, 47n, varenr 165-57-961, kr 3,75 eks mva
R110, 24k, varenr 165-59-252, kr 0,8467 eks mva
R111, 24k, varenr 165-59-252, kr 0,8467 eks mva
R112, 24k, varenr 165-59-252, kr 0,8467 eks mva
R116, 24k, varenr 165-59-252, kr 0,8467 eks mva

Totalt ca kr 110 inkl mva eks frakt for 2 kanaler
Husk at det er 2 stk av hver pga 2 kanaler. Alle kondensatorer har 5mm benavstand.


Jeg kjenner ikke op.ampene som er avbildet, men et godt alternativ er:
OPA2134 varenr 173-12-036, kr 39,50 eks mva

Anbefaler også å sette op.ampene i sokler:
Sokkel DIP-8, varenr 148-14-799, kr 3,85 eks mva

Totalt for 2 kanaler ca kr 275 i tillegg til motstander og kondensatorer.

Det er sikkert haugevis av synspunkter på valg av komponenter, men starter du her så er du godt i gang for en rimelig penge.


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo
Takk takk!!

Har så smått begynt og titte på komponenter.
Ser kondisene så er det ikke all verden og velge imellom pga liten plass til store komponenter (5mm rastermål ).
Kondisene blir nok Elfa ja.
Motstander så tenker jeg på Dale, har kjøpt av en fyr i Iseral via ebay 2 ganger før. 80 kr for 40 stk.

Op ampene er 5532 DD JRC H106A, sjekke mere der ( :


Frank


SagenS

Hi-Fi entusiast
Ble medlem
26.11.2006
Innlegg
136
Antall liker
69
Sted
Oslo

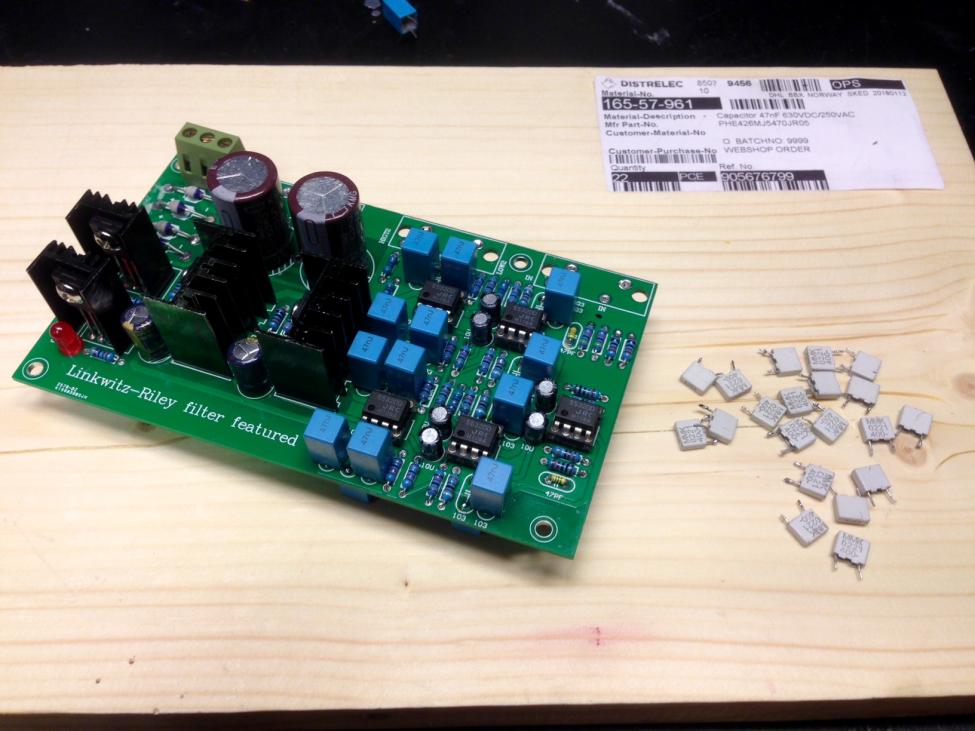

Her er kondisene byttet, måtte montere noen på undersiden pga størelsen.
Venter nå på Dale motstander.


Vedlegg

Topp Bunn
