TR-1010 - helt stum

Tandberggutten

Hi-Fi entusiast
Ble medlem
09.11.2021
Innlegg
215
Antall liker
50
Sted
Levanger
Har en TR-1010 her hjemme.
Var ei sikring som var gått når jeg fikk apparatet, satte inn ny og den er fortsatt hel, ikke gått.
Ingen spenning på C601 og C602.
C603/C604 måler 67 V
Alle disse store skifta jeg nettopp, så de er nye.
Får til å justere hvilestrøm over R722/R723 og tilsvarende på andre kanalen, men den synker etter noen minutter fra 16 mV til nesten 0mV
Går greitnår aparatet har stått på ei stund, men straks jeg måler faller hvilestrømmen der på begge likt altså, mens jeg måler.
Midtpunktsspenning på C502 RED er 25VHar målt ESR på alle kondensatorer på kortene utgangene sitter og de måler normalt.

Lodding på ON/OFF var løs, når jeg rerfresha loddingene så åpa jeg det var problemet, men nei da.
Alle andre loddinger ser fine ut.
Noen som kan helpe? Jeg har også skifta alle de 4 utgansgtransistorer. Når jeg måler de etter jeg har satt de i så skal de fungere. Ser på diagrannet jeg får opp i målerern at de er hele.
Rart at det er helt tyst i begge kanaler. absolutt stille, ikke brum engang....
Hva kan dette skyldes?
Jeg har også rensa alle potmeter/venderhus grundig og sprayet med rens!!!

Sist redigert:

Kjell_Kranzberg

Hi-Fi freak
Moderator
Ble medlem
08.03.2005
Innlegg
3.447
Antall liker
3.494
Torget vurderinger
0
En tongenerator och ett oscilloskop hjäper dig att se var signalen ”försvinner”.


mnUnm

Hi-Fi entusiast
Ble medlem
07.05.2005
Innlegg
208
Antall liker
56
Jeg har fikset en del i de årgangene, de har noen pinnekontakter som antagelig er rene kobberstifter ? de blir ofte svarte når de eldes. Prøv å sjekke de ledningene som går rett på pinner. de kan ha dårlig forbindelse.


Tandberggutten

Hi-Fi entusiast
Ble medlem
09.11.2021
Innlegg
215
Antall liker
50
Sted
Levanger
Jeg har fikset en del i de årgangene, de har noen pinnekontakter som antagelig er rene kobberstifter ? de blir ofte svarte når de eldes. Prøv å sjekke de ledningene som går rett på pinner. de kan ha dårlig forbindelse.
Noen eksakte som er best å sjekke først? Rart signalet er borte på begge kanaler....helt tyst. Apparatet blir heller ikke varmt på baksiden når det har stått på en stund......


mnUnm

Hi-Fi entusiast
Ble medlem
07.05.2005
Innlegg
208
Antall liker
56
Det er ikke enkelt å gi en diagnose, men 25v til forforsterker og radiodelen kan vere ustabil ? Har byttet noen potmetere for stilling av 25v fra regulatoren...
Høyttalervenderene kan vere verdt å se ekstra på. Tape 3 knappen kan forårsake en del med signalene. Kontaktene mellom venderkort og forforsterker kan vere dårlig forbindelse ? Mono/stereovendere ?
Vanskelig å finne en feil når apparatet ikke er her...

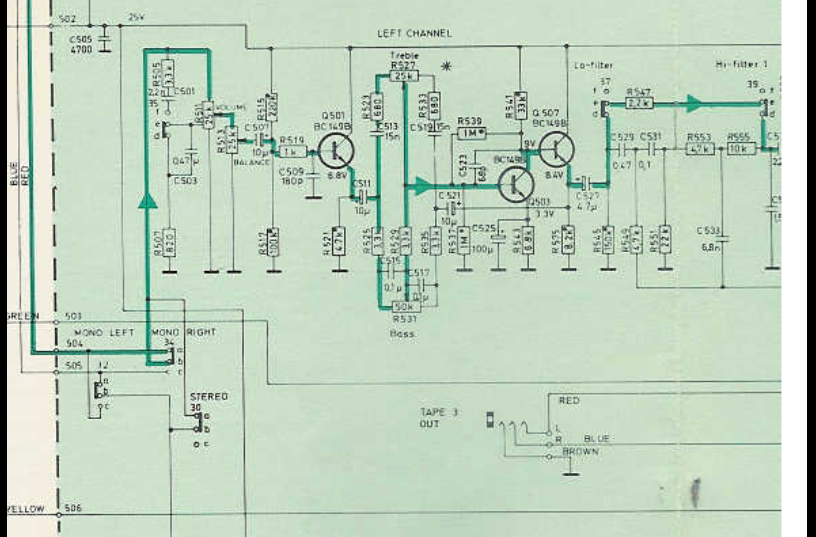

De er vanligvis veldig enkle å feilrette, da de originale skjemaene har signalrute med ekstra farget strek så du kan følge signalet fra inn til ut.


Vedlegg

Sist redigert:

jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
3.135
Antall liker
1.174
Sted
'
Har en TR-1010 her hjemme.
Var ei sikring som var gått når jeg fikk apparatet, satte inn ny og den er fortsatt hel, ikke gått.
Ingen spenning på C601 og C602.
C603/C604 måler 67 V
C601/C602, er ikke det kondensatorene på utgangen?
Har du 0 V over disse er det antagelig spenningsløst i utgangstrinnet også.
Har du sjekket spenningen på hver side av den termiske sikringen?


Tandberggutten

Hi-Fi entusiast
Ble medlem
09.11.2021
Innlegg
215
Antall liker
50
Sted
Levanger

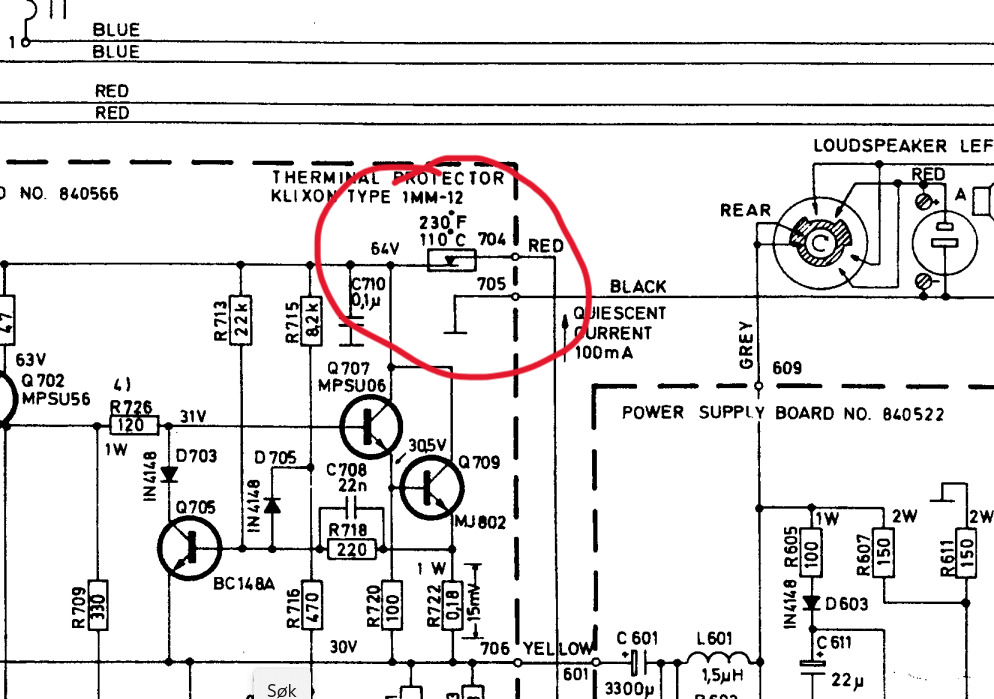

Denne du tenker på? Er det ofte den termiske sikringa går?


Skjermbilde 2024-05-12 111733.png

Sist redigert:

jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
3.135
Antall liker
1.174
Sted
'
Ja, sjekk at du har 64V inn på collector på Q707.


Tandberggutten

Hi-Fi entusiast
Ble medlem
09.11.2021
Innlegg
215
Antall liker
50
Sted
Levanger
Ja, sjekk at du har 64V inn på collector på Q707.
Takk.
Synes det er vankelig å komme til på disse kortene. Jeg har kun et multimeter (med ekstrafunskjoner på). Er det bare like greit å ta ut kortene på utgang og måle på hver side av den termiske sikringa fra 704?


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
3.135
Antall liker
1.174
Sted
'
Kommer du til på utsiden av Q709?
Mål spenningen på huset til MJ802 (Q709), dette er samme punktet som nevnt ovenfor og skal ligge på 64V.


geirendre

Overivrig entusiast
Ble medlem
27.12.2017
Innlegg
644
Antall liker
916
Sted
Bodø
Det er ikke en vanlig sikring, men en termosikring.

Har du spenning (ca. 64V) på utgangstransistoren (Q709), så er den ok.
Kollektor er kassen på disse TO-3 transistorene, så det er relativt enkelt og måle fra baksiden av radioen.


jane

Hi-Fi freak
Ble medlem
27.06.2004
Innlegg
3.135
Antall liker
1.174
Sted
'
Du sier hvilestrømmen synker fra normal verdi til 0 i løpet av noen minutter, Er spenningen fortsatt 67V?


Tandberggutten

Hi-Fi entusiast
Ble medlem
09.11.2021
Innlegg
215
Antall liker
50
Sted
Levanger
Du sier hvilestrømmen synker fra normal verdi til 0 i løpet av noen minutter, Er spenningen fortsatt 67V?
Jess, spenningen er konstant ca. 67 og 68V i hver kanal på huset på disse TO-3 transistorene. Også på headsetutgang. Har rensa kanalvelger godt også...Merkelig

Sist redigert:

steinost

Æresmedlem
Ble medlem
22.01.2004
Innlegg
11.911
Antall liker
9.394
Sted
Lillestrøm
Torget vurderinger
2
Har en TR 220 som plutselig begynte å brumme kraftig.
Høres det ut som gående kondensatorer?


mnUnm

Hi-Fi entusiast
Ble medlem
07.05.2005
Innlegg
208
Antall liker
56
Hva sender signal til forsterker ? Radio ? Tilkoblet utstyr ?


mnUnm

Hi-Fi entusiast
Ble medlem
07.05.2005
Innlegg
208
Antall liker
56
Jada, jeg skifter ikke tema, selv om noen gjør det... :)


mnUnm

Hi-Fi entusiast
Ble medlem
07.05.2005
Innlegg
208
Antall liker
56

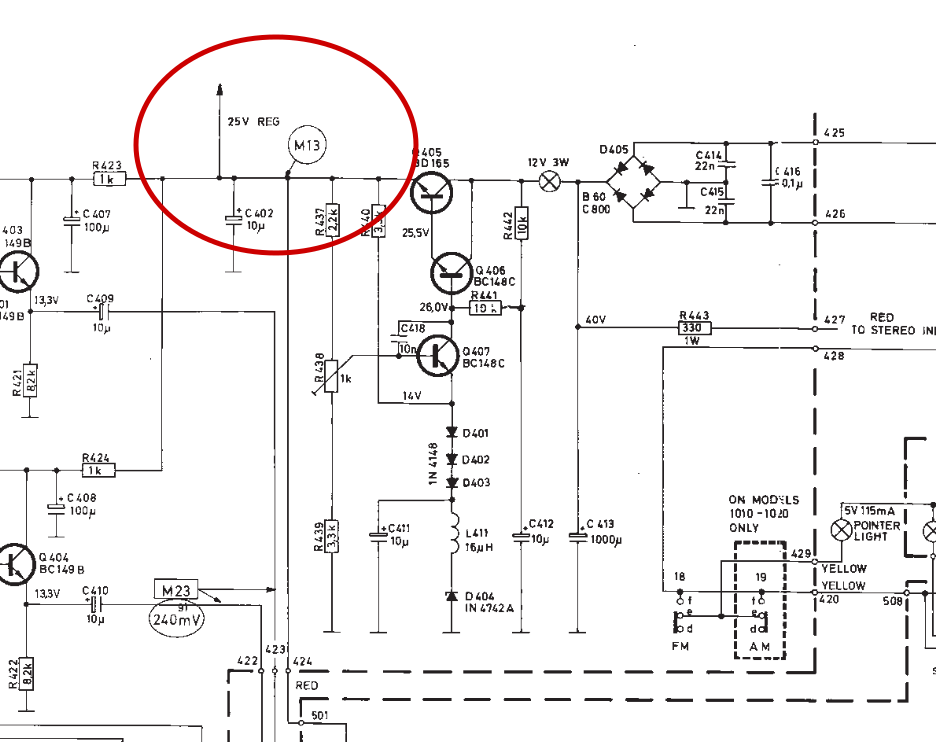

Da ville jeg forsikre meg om at 25v regulatoren gir rett spenning, det skal ikke vere mye toleranse på 25 volt. Denne gir strøm til radiodel og forforsterker.
