    Da oppdaget eg ett lite problem på mine SMPS'er 🤔,
    Ein komponent som ligger inntil kjøleplata er på originalene på bilde i WEB sjappa vist med ein kladd på "føler" trur for temp.
    Men på dei eg har fått mangler denne "kladden", er vel ein type kjløemedia som er som lim... 🤔.
    SMPS 1500W-1000W-600 cont. - s-l1600 red.jpg 2021-12-08_IMG_7013.jpeg

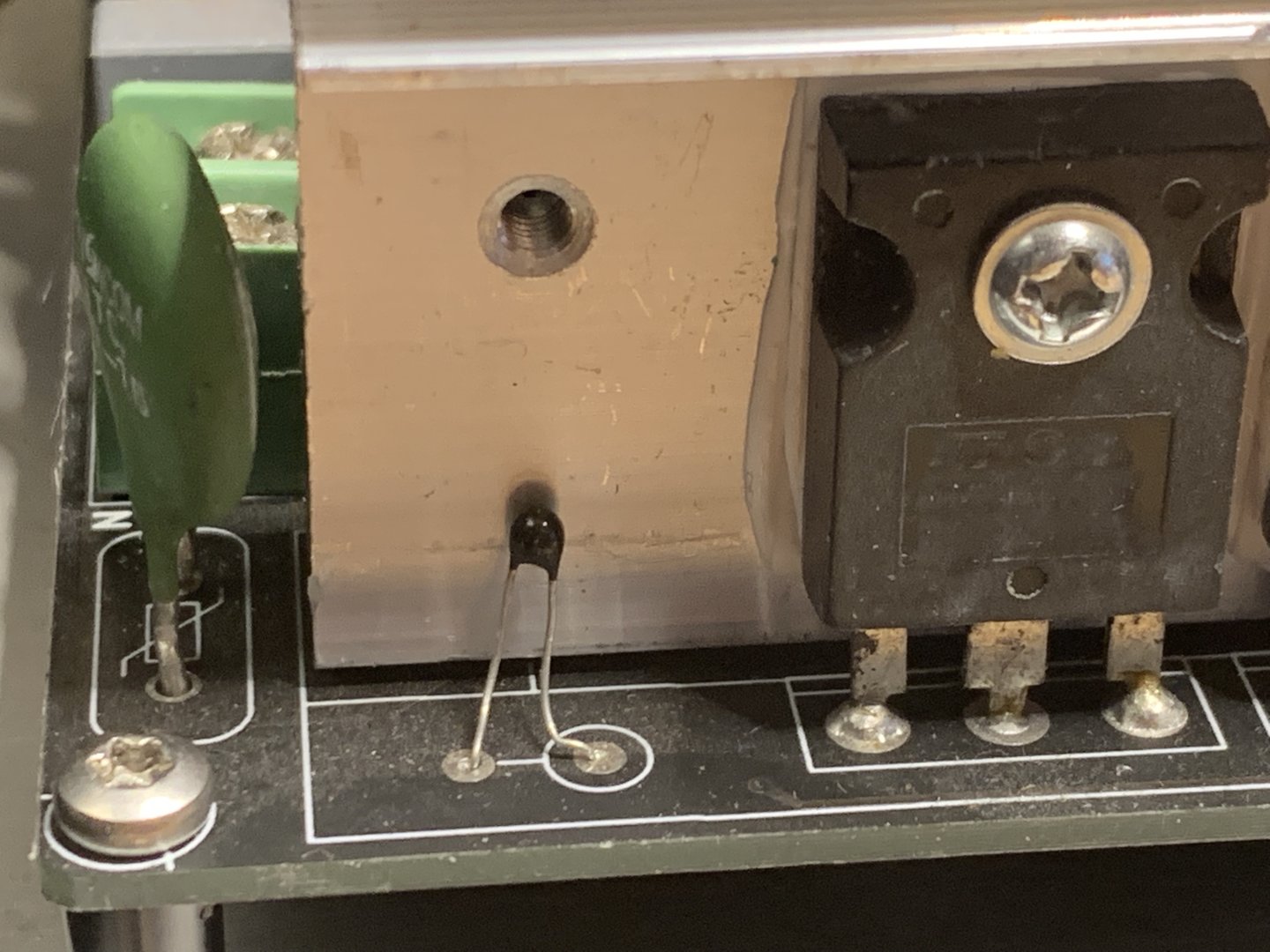

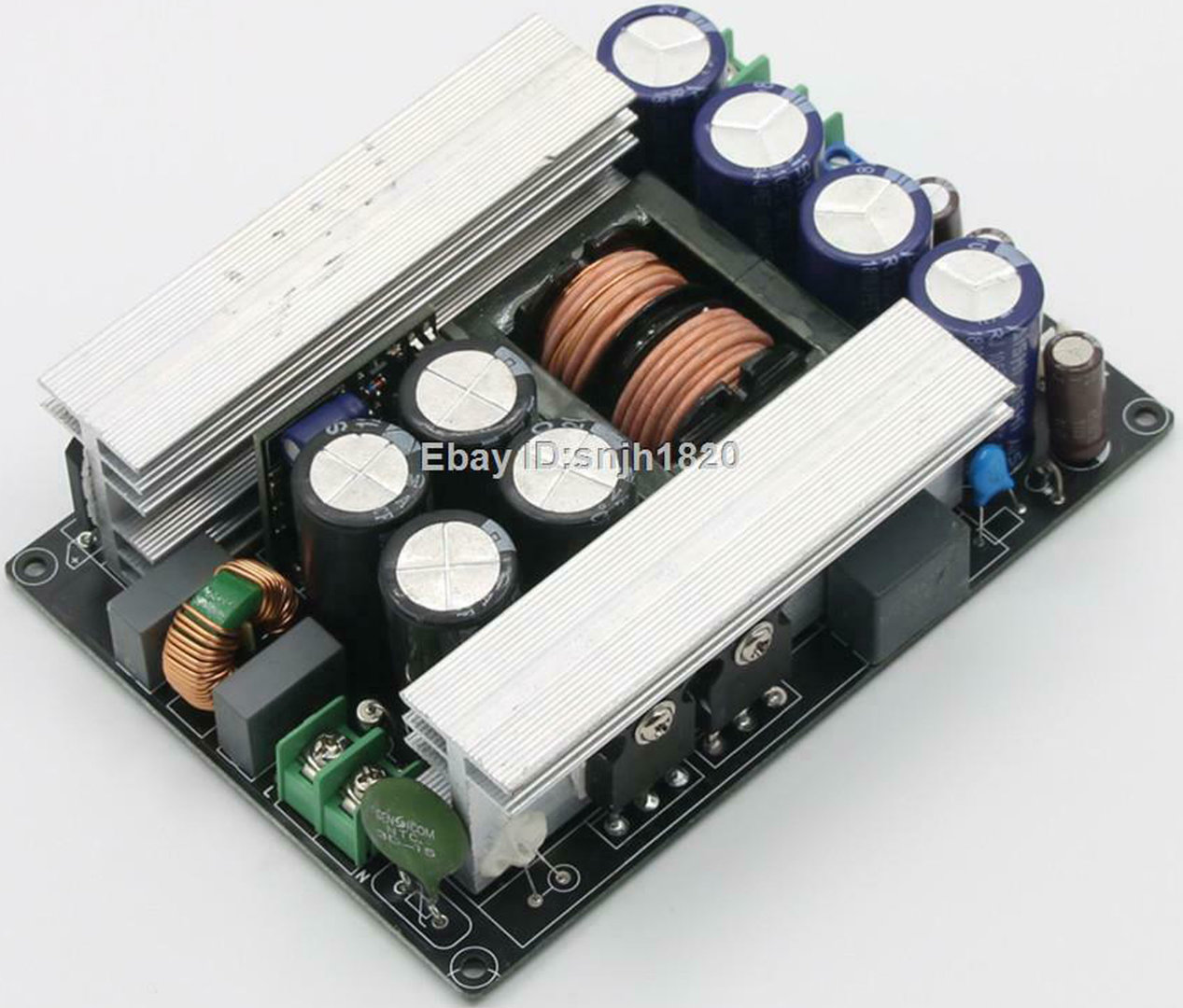

    Det førstye bilde er av original bilde fra WEB, er på fremste kjøleplate til venste... 😳.
    Så andre bilde som er mere ett nærbilde av komponenten og manglene "lim"...🤔.

    Så det er da spørsmålet, bør eg få lagt på ein limkladd her på mine SMPS kjøleplater også?


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    8.869
    Antall liker
    2.477
    Min første forstærker konstruktion var Niels Larsen NLE 100. Fremstillede selv filmen til printudlægget og ætsede printene. Det var en knap 300 w. forstærker. Filmen ligger stadig i skuffen. Det virkede ikke i første omgang. Skulle forstærke stelbanerne med kobberbånd. Har nok været omkring. 1990


    HasseBasse

    OVK-Consul-General of Jutland :-)
    Ble medlem
    29.10.2016
    Innlegg
    2.507
    Antall liker
    3.759
    Sted
    Hjortshøj, Danmark.
    Torget vurderinger
    2
    Da oppdaget eg ett lite problem på mine SMPS'er 🤔,
    Ein komponent som ligger inntil kjøleplata er på originalene på bilde i WEB sjappa vist med ein kladd på "føler" trur for temp.
    Men på dei eg har fått mangler denne "kladden", er vel ein type kjløemedia som er som lim... 🤔.
    Vis vedlegget 770359 Vis vedlegget 770358
    Det førstye bilde er av original bilde fra WEB, er på fremste kjøleplate til venste... 😳.
    Så andre bilde som er mere ett nærbilde av komponenten og manglene "lim"...🤔.

    Så det er da spørsmålet, bør eg få lagt på ein limkladd her på mine SMPS kjøleplater også?
    Det er nok en god idé å få gjort det.
    Behøver ikke å være lim. Du kan ta´ og legge en go´ (med rund hånd) klatt med det hvite kjølepasta
    imellem for å være sikker. Evt. bøye benene etterpå, så hele driten er godt klemt sammen.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Og så var det ein anna modifikasjon eg har nå gjort/gjær på detta Kina kabinettet type: WA130, 430x150x412mm.
    Ny og gammel hjørnestøtte for front/kjøleplata. Ny som er 19x15mm fastskrudd i front, og gammel 10x10mm står på skrå ved sida av 😊.

    2021-12-09_IMG_7018.jpeg 2021-12-09_IMG_7022.jpeg
    Kjøleplata fastskrudd til den nye hjørnestøtta. Og det andre bilde viser at ein har brukt umbraco skruar, 5mm, montert mellom to kjøleprofil-vinger.

    Og ved ein liten glipp pga prototype produksjon blei dei første hulla litt feil borra i kjøleprofilen så da endte med at håla ville kryssa festeskruane for hjørnestøtta til frontplata 😂. Ja fort gjort under ein prototype produksjon 🤣.

    Fordelen med denne modifikasjonen er da at da blir lett å ta ut ei av kjøleplatene uten å demonter halve innmaten i forsterkaren 😎.

    Sist redigert:

    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Då er ein komt seg litt lenger, ja ein del kabling komt seg på plass etter eit varemottak frå Nederland 🤓.
    Då er da LED indikator for frontplata som gjenstår forutan utgangskorta som blir neste trinn i detta prosjektet 😳.

    Så får ein kjør 230V test no når alt skal ver på plass med eigne sikringar for kvar PSU.
    Sjå at da leverer i tomgangsmodus og utgangspenningane er innafor spec. 🤔.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    1.668
    Antall liker
    739
    Sted
    telemark
    Torget vurderinger
    2
    Då er ein komt seg litt lenger, ja ein del kabling komt seg på plass etter eit varemottak frå Nederland 🤓.

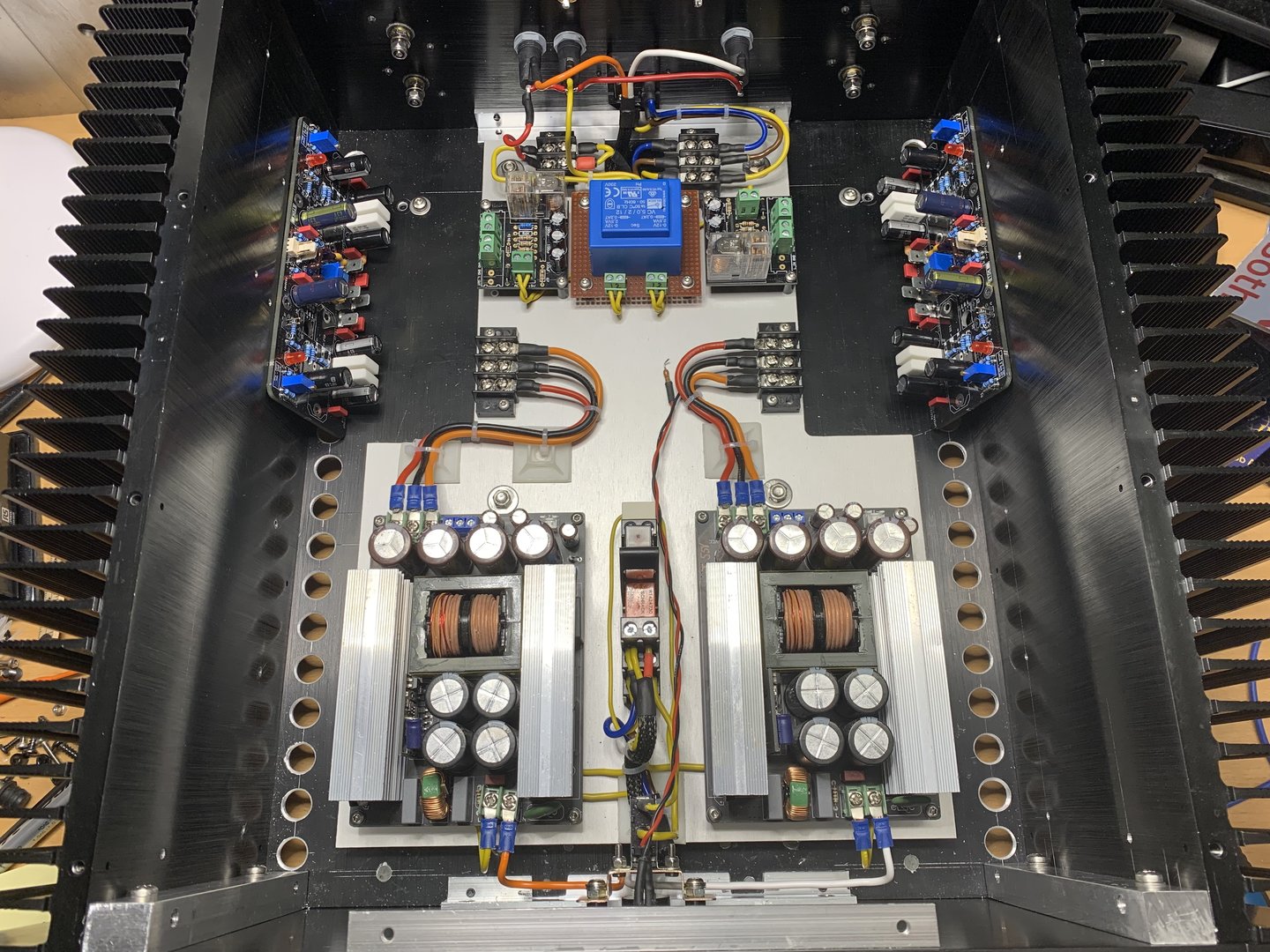

    Vis vedlegget 771704
    Då er da LED indikator for frontplata som gjenstår forutan utgangskorta som blir neste trinn i detta prosjektet 😳.

    Så får ein kjør 230V test no når alt skal ver på plass med eigne sikringar for kvar PSU.
    Sjå at da leverer i tomgangsmodus og utgangspenningane er innafor spec. 🤔.
    Helge ,,, har du gått skolen til tyske elektor " : ) ?HUsker du magazinet ? tror det gikke som en svenk kopi samtidig husker ikke navnet .
    De hadde i alle fall super illustrasjoner how to DIy som bare var å ta av seg hatten for ,,,, som her
    HVor mye strøm skal du opp i her ?


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Helge ,,, har du gått skolen til tyske elektor " : ) ?HUsker du magazinet ? tror det gikke som en svenk kopi samtidig husker ikke navnet .
    De hadde i alle fall super illustrasjoner how to DIy som bare var å ta av seg hatten for ,,,, som her
    HVor mye strøm skal du opp i her ?
    Ja elektor har eg hatt abonemang på i fleire år fra slutten av 70 tallet og utover, da fra UK i den engelske utgava. Men hadde ein del eksemplar av den svanske utgava også som eg kjøpte gjennom Narvesen. Det var den måten ein følgde med på ka som foregjekk i DIY verden ifbm Audio for min del.

    Elektor finnes fortsatt. Det virker som audio har mye mindre fokus nå enn tidligere, dessverre: https://www.elektormagazine.com/
    Ja fokuset endret seg utover i tida, og eg slutta abonnementet da Audio blei mangelvare...
    Men havna sjøl i databransjen i lag med 8086 prosessoren og ein del år utover 😂.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Litt lenger oppi tråden var da litt mimring tilbake i tid 😂, og alltid kjekt å minnas tilbake... 😎.
    Og viser her ka eg i dag fann i mitt gamle elektronikk rot, ja 50 stk av kvar BC546B og BC556B handlet i si tid fra Jacob Hatteland Electronic AS i Nedre Vats.
    Da er kjekt å ha, og ha tilgjengeleg når ein berre veit om at da er i lager... 🤣.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Då vart da førsta forsterkarkortet ferdig oppgradert og montert på kjøleplata 😊.
    Så då er PeeCeeBee V4H rev.1 pcb'en oppgradert til rev.2 og klar for PSU tilkobling.

    Skal bare, ja skal bare...
    Hehe, får sei da som da er, må også oppgradera ein kanal til (kort to) før sluttesten blir påbegynt 😎.

    Sist redigert:

    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    1.668
    Antall liker
    739
    Sted
    telemark
    Torget vurderinger
    2
    Då vart da førsta forsterkarkortet ferdig oppgradert og montert på kjøleplata 😊.

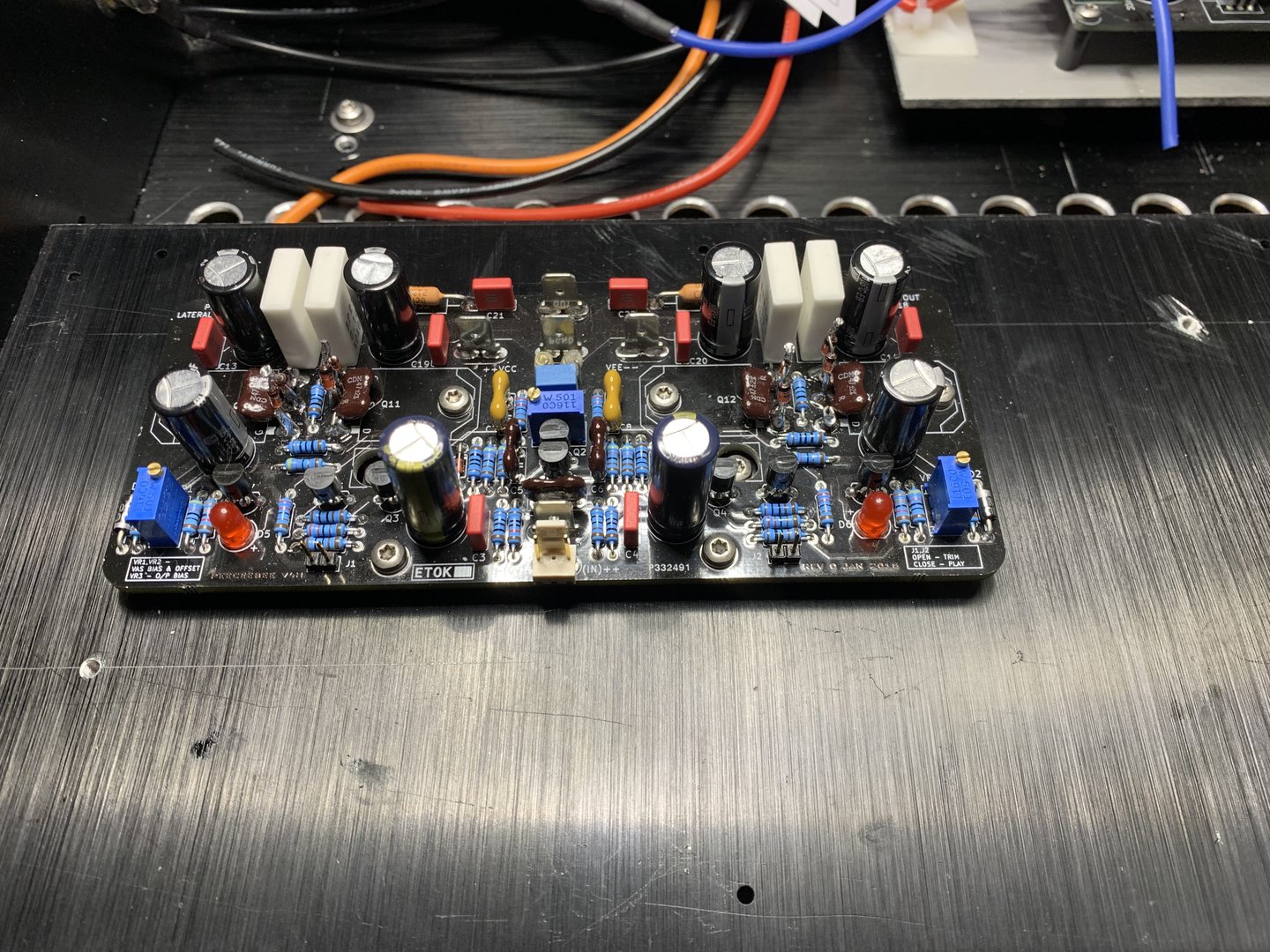

    Så då er PeeCeeBee V4H rev.1 pcb'en oppgradert til rev.2 og klar for PSU tilkobling.
    Vis vedlegget 772343

    Skal bare, ja skal bare...
    Hehe, får sei da som da er, må også oppgradera ein kanal til (kort to) før sluttesten blir påbegynt 😎.
    Nysjerrig jeg ,,,Hva innne holder modden helge ?


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Nysjerrig jeg ,,,Hva innne holder modden helge ?
    De nye PCBene i ferdig i rev.2 er levert med nokre SMD komponenter (diodene) og ellers plasser for tilleggskomponenter, men på rev.1 PCBer blir da som små tårn (Zener+Diode og kondiser) parallelt på mosfettene. Og sette inn ein collector motstand for å begrense mulighet for overbelastning av transistor var det forklart med - "Collector resistor R39/R40 for Q3/Q4 prevent the transistor for overload" 🤪.
    Skulle kanskje vært bedre utdypet... 🤔


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Da kom det litt kina-deler i dag for All-FET PreAmp prosjektet, men litt er forsatt under transport 😏.

    2021-12-17_IMG_7079.jpeg 2021-12-17_IMG_7081.jpeg
    2021-12-17_IMG_7083.jpeg 2021-12-17_IMG_7088.jpeg
    Ja det var pot.meter/enkoder knapp, bestilte ein i sølv og ein svart - heiter vist valgets kval 😂.
    Og desse er 48mm i diameter og har 25mm høyde, laget i aluminium for 6mm aksling.

    Så er det display glass som bl.annet ventes på fortsatt, skal være sendt for halvanna veka sidan, men ser ut som ein del ting igjen tar tid frå østen...
    Men trur da også beror på type postforsendelse som er brukt 🤨.

    Så meir kjem seinare i All-FET PreAmp prosjektet 😊.


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    8.869
    Antall liker
    2.477
    Display glas kunne du vel have købt i Norge? Har købt i Danmark på mål.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Display glas kunne du vel have købt i Norge? Har købt i Danmark på mål.
    Er handlet i Holland og sent fra Singapore ser eg, virker litt komplisert 🤪.
    Det skal ha ein fargenyanse som eg er på jakt etter, men det får ein da eventuelt bekreftet ved ankomst.
    Sist eg kjøpte, her fra Norge blei det levert fra Danmark og tok 3-4 uker, og var svakt brunt tonet, ikkje ihht mitt ønske...
    Har også prøvd å finne noe på gammel elektronikk med egnet displayglass, men var vanskelig å finne noe som kunne dekke de aktuelle mål 😏

    Sist redigert:

    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Da ser det ut til å bli ei fin frihelg, komt i da leiet av kun å venta på delar også for PeeCeeBee V4H prosjektet nå 😏.
    Status:
    Utganger er komt på plass, tomgangstest av SMPS - men singel drar dei ned 230V kurs av og til under oppstart.
    Og med begge blir det 100% shutdown 🤕. Slik blir da i gamle hus med maks 10A kursar og litt anna belasning også i nettet 🤪.
    Så da må da plamleggast måtar å omgås problemet 😂. Vist ein då ikkje finn på noka i mødlotido 🤔.
    Mao hjernevindingane går på tomgong... 🤣. God helg 😎.


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    387
    Antall liker
    177
    Prøv med en NTC (av typen laget for inrush demping) i serie med den ene fasen på primærsiden.
    F.eks. slike som Nelson Pass bruker i "alle" sine prosjekter.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Prøv med en NTC (av typen laget for inrush demping) i serie med den ene fasen på primærsiden.
    F.eks. slike som Nelson Pass bruker i "alle" sine prosjekter.
    Ja høres OK ut da 🤔, men nå er da byggd inn i systemet ein NTC i kvar SMPS, og ja eg treng ein tidsforskyvning på dei men samstundes også ei begrensning på oppstartstømmen så da blir nok ein form for softstart vil eg tru. Men brukar eg softstart så kan da ver da helde med kun ein 😳🤓.
    Så da blir vel å gjer ett par testar i (sk)jul 🤪🎄.


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    1.668
    Antall liker
    739
    Sted
    telemark
    Torget vurderinger
    2

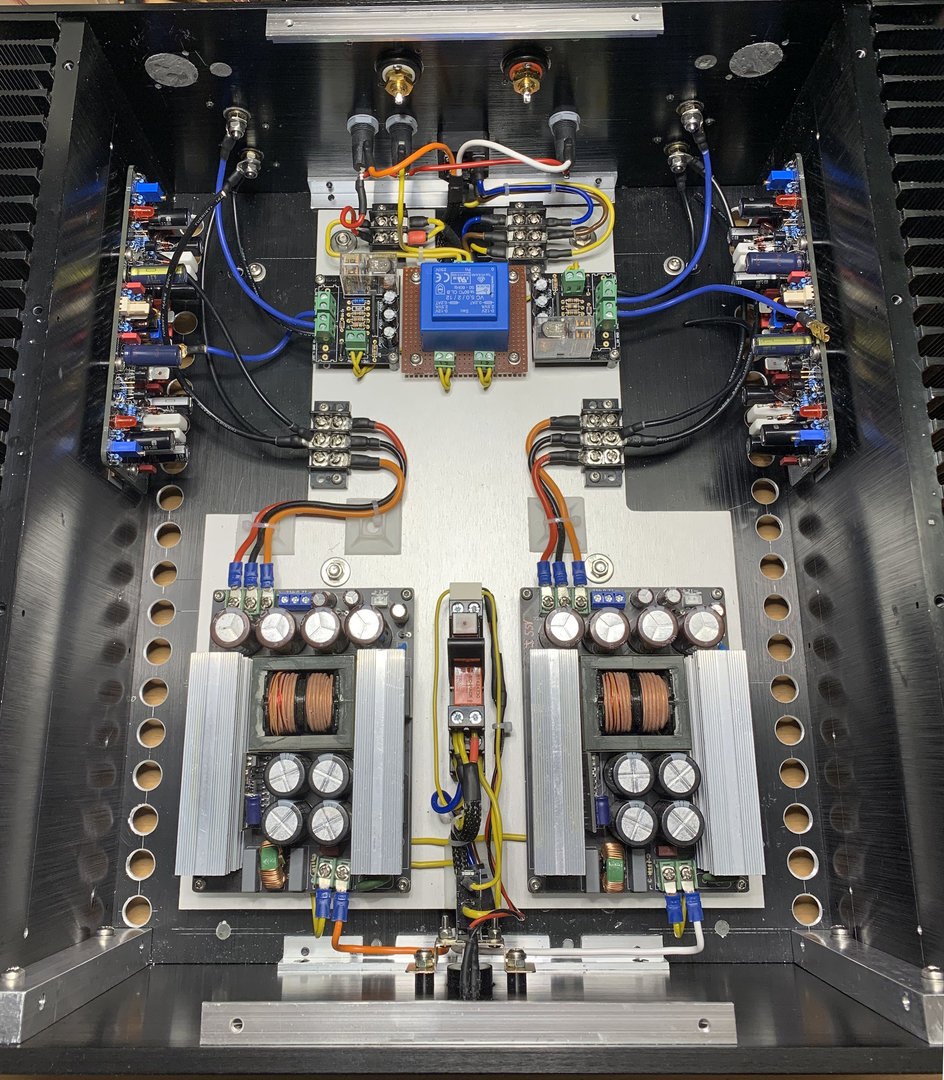

    Da ser det ut til å bli ei fin frihelg, komt i da leiet av kun å venta på delar også for PeeCeeBee V4H prosjektet nå 😏.
    Vis vedlegget 773385
    Status:
    Utganger er komt på plass, tomgangstest av SMPS - men singel drar dei ned 230V kurs av og til under oppstart.
    Og med begge blir det 100% shutdown 🤕. Slik blir da i gamle hus med maks 10A kursar og litt anna belasning også i nettet 🤪.
    Så da må da plamleggast måtar å omgås problemet 😂. Vist ein då ikkje finn på noka i mødlotido 🤔.
    Mao hjernevindingane går på tomgong... 🤣. God helg 😎.
    Hei Helge, Er det ern current source amp ? hva er tomgangen ?
    Hadde værten fordel om de kunne startes i low idle ,Skal de startes i full tommgang " må en tweke med power resistor og en vis time delay .Og du trenger ikke dual Jeg liker bedre gode dimensjonerte powerresistorer i stedet for NTC ,,,,( disse har jo og egne karakteristikker og rating )og du bør nok opp i 20 A type evt i tilfelle for holdbar heten


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Mit gæt er at en softstart er nok.
    Tja, blir som å kjør mono inn når da er stereo tenkjer eg 😂, ja ein softstart vil da holde med bypasse NTC eller resistor for i detta tilfelle unngå sjokket i strømkursen som tripper automatsikringene 😩. Så vil nok gjøre nokre test på ka som kan brukast, har nå litt liggande i rotekassa, men også noken som er avsatt for framtidig klasse A prosjekt 😊.
    Men eg har ein svakhet, da er å bygg alt frå A til Å i "dual mono", men avvik kan nok bli gjort 🤪.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Hei Helge, Er det ern current source amp ? hva er tomgangen ?
    Hadde værten fordel om de kunne startes i low idle ,Skal de startes i full tommgang " må en tweke med power resistor og en vis time delay .Og du trenger ikke dual Jeg liker bedre gode dimensjonerte powerresistorer i stedet for NTC ,,,,( disse har jo og egne karakteristikker og rating )og du bør nok opp i 20 A type evt i tilfelle for holdbar heten
    Forsterkeren er push-pull design, og den har ca 215mA tomgangstrøm, raskt sjekket - max 300mA, skal calibreres til 215mA.
    Såg litt tilbake på ein V4H som er satt sammen her tidligere og er i bruk, der brukte eg ein simpel softstart med resistor og bypass rele, og det blir nok det som brukes her også. For her er det ikkje store rinkjerner og ladelytter som fyres i gang. Må kun ha ein liten forsinkelse for 100% påslag av 230Vac input til SMPS'ene.

    Sist redigert:

    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Har sett litt på desse to siste SMPSene eg skal bruke, og her ser ein korleis 230V inngangsdelen er 🤪:
    2021-12-19_IMG_7099.jpeg 2021-12-19_IMG_7103.jpeg
    Først ser ein bilde av inngangsterminalene med NTC 3D-15 til høgre og til venstre for terminalen er da kondensatorer og trafo (skilletrafo), og likeretter står skrudd i kjøleprofil til venstre i bilde. Andre bilde viser skjema for inngangsdelen fram til likeretter... 🤓.


    KJ

    Æresmedlem
    Ble medlem
    10.10.2004
    Innlegg
    10.051
    Antall liker
    1.768
    Torget vurderinger
    1
    Tipper du kan snu den trafoen 90 grader i skjemaet. Dvs det er mer sannsynlig et common mode filter (den lille ringkjernen med grønn kjerne).

    Mvh
    KJ


    Hurra_mann

    Hi-Fi entusiast
    Ble medlem
    12.01.2006
    Innlegg
    387
    Antall liker
    177
    Hmmm. Er du sikker på at du har tegnet trafo'en riktig? Og -- trafoen -- er det den grønne ferritten med kobbertråd? I så fall tror jeg du skal tegne trafoen som et common mode filter i stedet (to spoler med felles magnet, en i serie med hver fase).

    Edit: KJ kom meg i forkjøpet :)


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Tipper du kan snu den trafoen 90 grader i skjemaet. Dvs det er mer sannsynlig et common mode filter (den lille ringkjernen med grønn kjerne).

    Mvh
    KJ
    Hmmm. Er du sikker på at du har tegnet trafo'en riktig? Og -- trafoen -- er det den grønne ferritten med kobbertråd? I så fall tror jeg du skal tegne trafoen som et common mode filter i stedet (to spoler med felles magnet, en i serie med hver fase).

    Edit: KJ kom meg i forkjøpet :)
    Hehe, ja synes da var litt rart når eg såg på skjema etter å tegna da, så takk til dere begge for "arrestasjonen" 😊, er ikkje nok å sjå på ei side av printen - ja da svarar seg å sjå grunndig på oversida også 😂. og så evaluere da bedre.
    Laga nytt skjema, mest for å ha da i arkivet med komponentdata etc. Og håpar da blei bedre 😏
    Og da har eg lært litt 😂.


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Jada, da vart då litt putling i helga likavel og no har eg satt opp oppstarten med ein simpel softstart som blir felles for begge kanalar 🎄.

    Prinsippskjema... 🤠

    Og såleisna ser da ut med softstarten på innsida av frontplata 🤔

    Så da byrjar da nerma seg å før fram straum til utgangane, mao få trenkt fram dei siste leidningane 🤓


    Torvbakkane

    Overivrig entusiast
    Ble medlem
    17.01.2019
    Innlegg
    683
    Antall liker
    621
    Sted
    Alver
    Ja da er kablinga tilsynelatane ferdig i PeeCeeBee V4H Amplifier'n 😊.
    Krympe på Molex plugger.

    Og da er kabling for innganane også ferdig. Strømtilførsel var ferdigstilt tidligare.

    Så då ser da slek ut i fugleperspektiv. Så jula kjem til å gå med til oppkjøring og testing 😎.

    Så då vil eg ønskja dere alle ei Riktig God Jul 🎄.

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
