Tannoy Glenair 15" delefilter.

[sonicfrontiers]

Hei

Har et sett med Glenair 15" og har lyst til å prøve de med aktiv drift.
Er det noen som har tilgang til skjema over delefilteret?



Mvh Sonicfrontiers



[timc]

Har ikke det desverre, men hva skal du med det, ved aktiv drift?


-Tim



[Cobra2]

Aktivt delefilter (& bi-amp) tenker jeg var meningen?

Arne K



[sonicfrontiers]

Har ikke det desverre, men hva skal du med det, ved aktiv drift?


-Tim

Filteret har sansynligvis også sugekretser korrigeringer i tillegg til selve filteret.
Bare et elektronisk filter kan bli noe for lite.
Her skal det eksperimenteres og simuleres før det blir prøvd ;D

Sonicfrontiers



[timc]

Aha. Så du tenker ikke i retning aktiv drift der kompensasjonen ligger i det aktive filteret?


Men da skal jeg ikke blande meg mer.



-Tim



[sonicfrontiers]

Aha. Så du tenker ikke i retning aktiv drift der kompensasjonen ligger i det aktive filteret?


Men da skal jeg ikke blande meg mer.



-Tim

Jo. Jeg skal bruke aktiv drift med kompensering ??? ??? ???
Bland deg gjerne mer hvis du har noen tips

Sonicfrontiers



[Rojoh]

Hvilket filter er det du skal bruke, da? Er det digitalt, så er det bare å måle seg frem til "ønsket" resultat.

Mvh. Johan



[sonicfrontiers]

Hvilket filter er det du skal bruke, da? Er det digitalt, så er det bare å måle seg frem til "ønsket" resultat.

Mvh. Johan

Skal holde meg til det "vanlige" elektroniske typen.
Noen forslag til "gode" DIY leverandører av slike ;D.

Sonicfrontiers



[ijustpop]

Vadseth skriver noe om Glenair filteret i omtalen i Fidelity. Det sitter kun en Mcap supreme kondis i filteret. Ingen frekvenskorrigering. Har ingen erfaring med aktiv deling, men det er sannsynglivis ikke den høyttaleren som har mest å hente på aktiv deling.



[Kabeldragern]

Ser ut som du er heldig, Sonic; 1 ordens på HF og 2 ordens LF. Delefrekvens er 1100Hz. Ingen pyntekretser

Bi-amping, no problem!



[sonicfrontiers]

Så lenge det er filterkomponenter i serie med elementet vil jeg påstå at elektronisk delefilter er overlegent bedre.
Som Kabeldragern skriver så er det 1'ste ordens i toppen og 2'dre i bunnpå Glenair 15", og det er jo i bunn en vil høre størst forskjell etter min mening da.
Det blir vel å demontere høyttaleren til neste uke da "sjefen" er på kveldsarbeid ;D og jeg kan ha stua for meg selv når jeg holder på å skru.

Sonicfrontiers



[bambadoo]

Kan du ikke åpne å se på filteret? Kanskje drive litt "reverse engineering" å skisse opp?



[sonicfrontiers]

Kan du ikke åpne å se på filteret? Kanskje drive litt "reverse engineering" å skisse opp?

Det blir vel å demontere høyttaleren til neste uke

Sonicfrontiers

Er det ingen som kan fremskaffe tegninger/skjema til mandag/tirsdag blir det frem med skrujernet ja....

Sonicfrontiers



[6bm8]

Blir ille glad for noen bilder da vettu



[sonicfrontiers]

Blir ille glad for noen bilder da vettu

Bilder kommer

Sonicfrontiers



[sonicfrontiers]

Da har jeg lagt beistet på ryggen og klar til kamp.

Elementet i nærkontakt

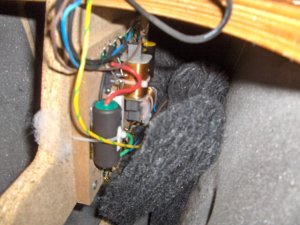

Delefilteret er plassert rett under elementet.



[Vidar P]

Hehe. Du er jaggu ikke sann Må ikke ødelegge de før de er innspilte nå

Mvh Vidar P



[sonicfrontiers]

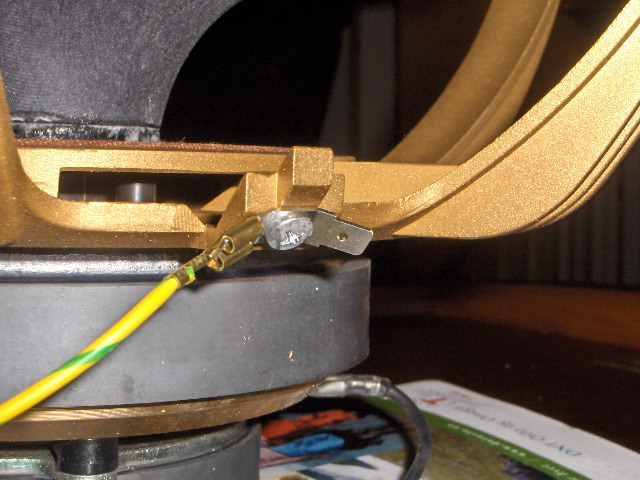

Bilde av jordingen inn på chassis



Verktøyet er tatt frem ;D



Delefilteret er plassert rett under elementet



Fler bilder er på vei ;D



[sonicfrontiers]

Hehe. Du er jaggu ikke sann Må ikke ødelegge de før de er innspilte nå

Mvh Vidar P

Jeg synes jeg har vært "flink" som har holdt fingrene borte fra de helt siden august i fjor.

Sonicfrontiers



[Jurassic]

Stilig og dristig prosjekt



[sonicfrontiers]

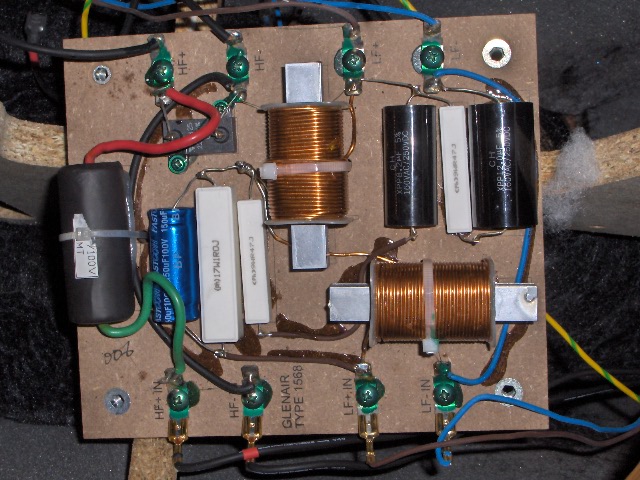

Fler bilder av delefilteret.............







Ta e tøfft..... ;D



[sonicfrontiers]

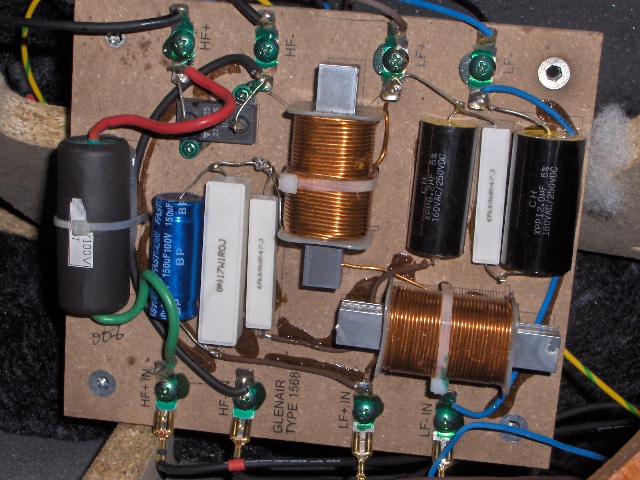

Mer delefilter



Det er nok mer enn en simpel spole og kondensator her ja :'(



Kommer en liten runde til med bilder....



[sonicfrontiers]

Ta e porno i aller høyeste grad
Kvinnfolk e oppskrytt ;D

Her har Tannoy fått "laget" en spesialkondensator.
Denne utgjør 6 dB filteret til diskanten.
Verdien som står påstemplet er rivd bort.
Målt verdi er 7.55uF og påstemplet 100V

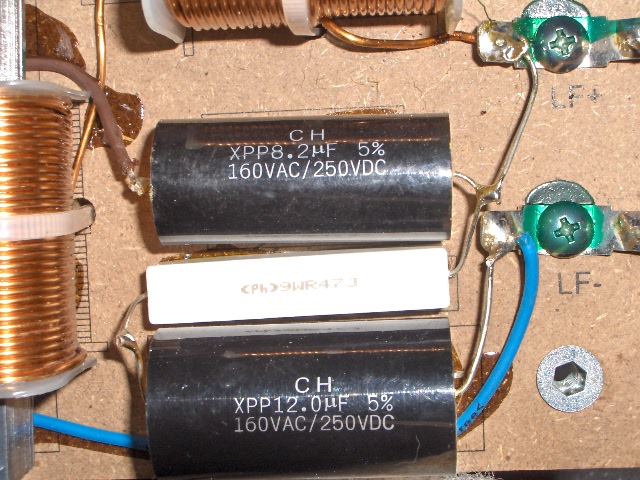

I paralell over diskantelementet sitter denne motstanden.



Kabelen til bass ser ut som gammel sprengledning.
Den til diskanten er noe grovere og merket 6N 99.9999% ;D
På ett tidligere bilde er ledningene til bass brun og blå.
Da er det to svarte igjen til diskant.
Skal få scannet skjema til i morgen og lagt inn hvis det er et ønske.......

Sonicfrontiers



[sonicfrontiers]

Hvis det er noen som har det travelt med skjema er det jo enkelt å bare følge veien på det ene bildet av delefilteret ;-)

I morgen kommer nesten komplett skjema.
Det jeg ikke har målt er verdien på spolene.
Instrumentet mitt har tatt kvelden og de kameratene som jeg ringte kunne heller ikke hjelpe meg :'(

Sonicfrontiers



[Kabeldragern]

Tøft, Sonic! Men det blir ikke lett å gjøre endringer i bass-delen mht. aktiv deling uten de 2 frekvenskorrigerende leddene...

Kanskje også "sprengeledningen" til bassen er en del av filteret? Husk salige Mr. Snell, han kalkulerte alltid internkabling som en del av filteret.

K.



[6bm8]

Tøfft ;D

Er nok noe å hente på og forbedre delefilteret her tenker jeg. Spesielt i bassen.

mvh...mj



[sonicfrontiers]

Her kommer skjema over herligheten.



Sonicfrontiers



[up]

Filterspoler i Tannoy Glenair 15 :

Spole L1 = 2,0 mH
Spole L2 = 1,4 mH
