    Er det ikke litt rart at det blir forskjell i bassen ved å flytte seg i lengderetningen? Betyr det at DBA ikke fungerer 100%, eller er det fordi det er såpass høyt i frekvens?


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Mest sannsynlig fordi jeg har skråtak. Da oppfører ikke et DBA seg som i teorien. Dessuten er vi jo en oktav og vel så det over den teoretiske øvre grensefrekvensen for DBA'et mitt.

    Men .. What ever floats your boat....


    The Shy

    Hi-Fi freak
    Ble medlem
    10.04.2017
    Innlegg
    8.136
    Antall liker
    9.051
    Sted
    Langesund
    Så var det dette med delefrekvensen…. Jeg har valgt å gå for 250 Hz, da dette gir mindre forvrengning. Det er noe snålt med Magnepan basspanelene rundt 200 Hz, som nevnt før.

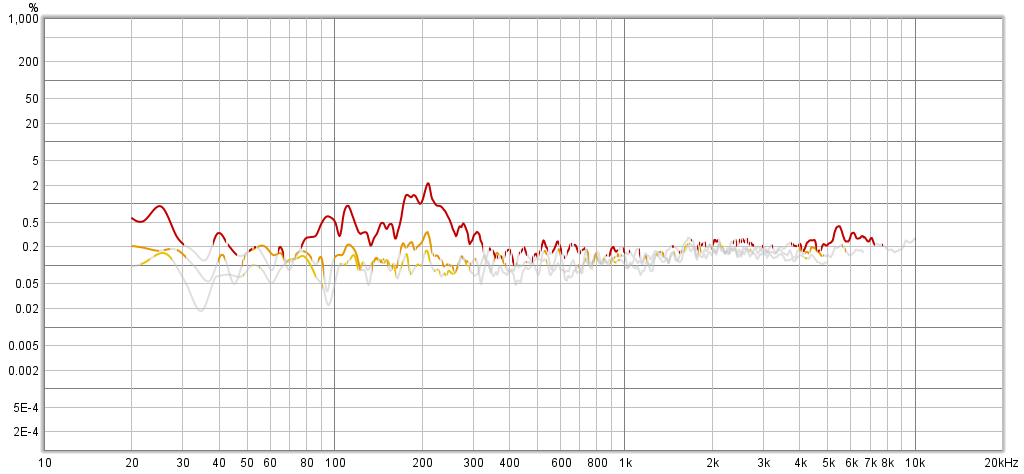

    Her er deling ved 100 Hz.

    Vis vedlegget 813225

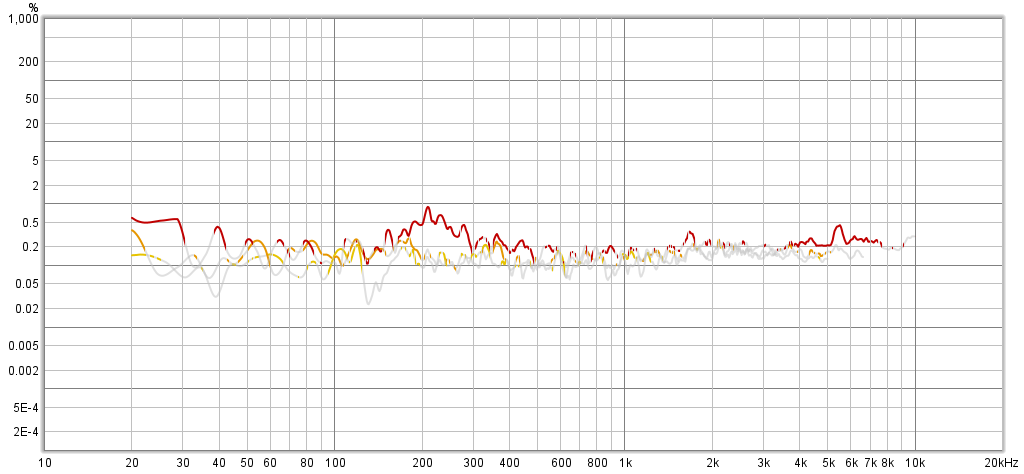

    Og 250

    Vis vedlegget 813226

    Begge målt ved 85dB @ 3 meter. Rød er 2. og gul 3. harmoniske
    Får bidra med litt skryt jeg også. Her er det også meget god kontroll på THD.... og ja jeg vet at det ikke er optimalt med REW og forvrengningsmåling i lytteposisjonen.
    Målt på 93 til 85 db, alt avhengig av hvor i frekvens.


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Litt updates her. Syncrolux er sykmeldt for tida med noe virusdrit som ikke vil gi beng og dø. Prøver å gjøre litt småtteri innimellom for å få tida til å gå. Blant annet driver jeg å utvider DBA’et fra 3x3 til 4x3. Det vil si fire sub’en i bredden og tre i høyden, i hver ende av rommet. Det blir da totalt 24 stk Seas L26ROY. Jeg hadde fire fra før fra et annet slaktet prosjekt, og to nye er på vei fra Audiogear. Det skal drives med fire ICEpower 1000ASP forsterkere. Hver kanal skal drive seks elementer, som kobles som par på to i parallell, og tre par i serie. Impedansen blir da 4,5 Ohm.

    Hele sulamitten er på plass, med unntak av de to L26ROY jeg mangler. Som erstattere sitter det et par Seas Excel 8’’ i to av kassene…. Sikkert helt på jordet, men …. Gidder ikke tune noe på det før de siste elementene er på plass.

    Kassene ble bygd i 15 mm kryssfiner kjøpt på Byggmax. Platene er billige, men stygge som juling. Spiller i grunn mindre rolle da Syncrolux uansett ikke kvalifiserer til Meget i sløyd, og de vil heller ikke være synlige….


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Et DBA, som jeg har, vil alltid være mono. Dessuten kjører jeg bass management i receiveren, slik all bass fra alle elleve høyttalere går via LFE kanalen, og dermed DBA’et. Delefrekvensen er så høy som 250 Hz. Jeg kan ikke for alt i verden høre noen degradering med mono under 250 Hz. Det er tvert i mot bedre, da det store DBA’et er langt bedre i bass og midbass enn Magnepan høyttalerne jeg har. Forvrengsningsmålinger kommmer ….


    tofter

    Hi-Fi entusiast
    Ble medlem
    21.02.2006
    Innlegg
    497
    Antall liker
    294
    Torget vurderinger
    4
    Litt updates her. Syncrolux er sykmeldt for tida med noe virusdrit som ikke vil gi beng og dø. Prøver å gjøre litt småtteri innimellom for å få tida til å gå. Blant annet driver jeg å utvider DBA’et fra 3x3 til 4x3. Det vil si fire sub’en i bredden og tre i høyden, i hver ende av rommet. Det blir da totalt 24 stk Seas L26ROY. Jeg hadde fire fra før fra et annet slaktet prosjekt, og to nye er på vei fra Audiogear. Det skal drives med fire ICEpower 1000ASP forsterkere. Hver kanal skal drive seks elementer, som kobles som par på to i parallell, og tre par i serie. Impedansen blir da 4,5 Ohm.

    Hele sulamitten er på plass, med unntak av de to L26ROY jeg mangler. Som erstattere sitter det et par Seas Excel 8’’ i to av kassene…. Sikkert helt på jordet, men …. Gidder ikke tune noe på det før de siste elementene er på plass.

    Kassene ble bygd i 15 mm kryssfiner kjøpt på Byggmax. Platene er billige, men stygge som juling. Spiller i grunn mindre rolle da Syncrolux uansett ikke kvalifiserer til Meget i sløyd, og de vil heller ikke være synlige….
    Blir ikke resultatet av dette 6 ohms impedans?


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    25.435
    Antall liker
    28.402
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    28
    God bedring, virus er noe herk. Godt form ikke er verre enn at du kan drive med litt sløyd og kabel-strekking.


    tofter

    Hi-Fi entusiast
    Ble medlem
    21.02.2006
    Innlegg
    497
    Antall liker
    294
    Torget vurderinger
    4
    Joda hvis de er 3ohm så. Men de er vel spesifisert til 4ohm fra fabrikk.


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Hmmm ja. Jeg har hele tida tenkt de var 3 ohm jeg. DC motstanden i de er 3,3 ohm, og nominell impedans er 4. Så da blir det 6 ohm nominelt, det stemmer.


    tofter

    Hi-Fi entusiast
    Ble medlem
    21.02.2006
    Innlegg
    497
    Antall liker
    294
    Torget vurderinger
    4
    I det første partiet jeg kjøpte (12 stk elementer) måler jeg dc motstand fra 3 til 3,3 ca. Ikke målt det andre partiet enda.

    Jeg kobler disse på samme måte som deg men kjører tilslutt to slike grupper på 6 ohm i parallell, så systemimpedans blir 3 ohm pr vegg.

    Sikkert totalt unødvendig men har tenkt å pare sammen jevnest mulig drivere av de som står i serie for å unngå ubalanse i strømtrekk. Synes den koblingsmatrisen du brukte tidligere var veldig lur.


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Jeg har jobbet litt (dvs: mye) med akustikken for å få et jevnere decay i rommet

    Før:
    impulse- old.png


    Nå:


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Det ser kanskje ikke ut som noen gevaldig forskjell på de to grafene over, men det er helt klart en hørbar forbedring.

    Decaytiden er også veldig kort, i alle fall over 100 Hz. Jeg ligger på noe rundt 0,15s RT60, som er ganske lavt. Men rommet oppleves ikke som dødt, utrolig nok.

    Det som har blitt gjort er at jeg har laget fire nye diffusorer i XPS isolasjonsplater på 120 x 120 cm bredde, og dybde på 35 cm. Disse er montert i taket. Jeg har også laget et par på 60x120 cm som er plassert på sidevegg, samt noen nye 60x60 cm skyline diffusorer på bakveggen.

    Her er et bilde av bakre enden av rommet inkl deler av taket.... Heldigvis ser det ikke slik ut når all "pynt" er på plass! Alle akustikktiltak samt basshøyttalerne står skjult bak gardiner.

    DSC_7104 - Copy.JPG

    Sist redigert:

    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Liste over akustikktiltak :)

    Diffusorer i 48x48 mm treverk
    25 stk "skyline" - 60 x 60 x 30 cm

    Diffusorer i 50 mm XPS
    4 stk QRD-23 - 120 x 120 x 35 cm
    2 stk QRD-17 - 120 x 80 x 24 cm
    2 stk QRD-11 - 120 x 60 x 28 cm
    2 stk QRD-11 - 80 x 60 x 24 cm
    4 stk QRD-11 - 40 x 60 x 24 cm
    2 stk QRD-7 - 40 x 60 x 24 cm

    Diffusorer i 20 mm XPS
    2 stk QRD-89 - 163 x 120 x 35 cm

    Absorbsjon
    Ca 40 m2 på vegg -- Rockwool akustikkplate + isolasjon - 18 cm tykkelse
    Fire basstraps i hjørner bak som består av 2 stk 15 cm rockwool plater pakket inn i dynetrekk.
    Litt akustikkplater her og der, spesielt rundt projektoren for å dempe støy fra den.


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.819
    Antall liker
    1.832
    Sted
    Lena
    Har du ytterligere to stykk MG bak sofaen i tillegg til de 4 vi ser?
    Imponerende rom


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Oppdatert utstyrsliste - per 13. juni 2022

    Front L og R høyttalere
    Magnepan 3.7
    Bygget om til aktiv drift med Hypex plate-amper - FA502 på bass- og mellomtone-panelet, og brokoblet FA252 på bånddiskanten
    Delefrekvenser er 700 og 4000 Hz

    C høyttaler
    Magnepan 3.6
    Bygget om til aktiv drift med Hypex plate-amper - FA502 på bass- og mellomtone-panelet, og brokoblet FA252 på bånddiskanten
    Delefrekvenser er 700 og 4000 Hz

    Surround L og R høyttalere
    Magnepan 3.6
    Bygget om til aktiv drift med Hypex plate-amp FA253
    Delefrekvenser er 700 og 4000 Hz

    Surround back høyttalere
    Magnepan 1.6/QR
    Originalt passivt delefilter
    Drives av surround receiveren

    Atmos/takhøyttalere - 4 stk
    Magnepan 1.6/QR
    Originalt passivt delefilter
    2 av de drives av surround receiveren, og 2 av en DIY ICEpower 2x50W forsterker

    LFE / subwoofer
    24 stk SEAS L26ROY i lukkede kasser, satt opp som et Double Bass Array
    Drives av to stk 2-kanals DIY ICEpower 1000ASP forsterkere ( dvs 4 x 1000W)
    6 høyttalere drives av en forsterkerkanal, som er koblet til 6 ohms impedans.
    Delay, nivå og EQ gjøres i en Behringer DCX2496
    Systemet spiller LFE kanalen pluss all bass under 250 Hz

    Receiver
    Marantz SR7015

    DVD/Bluray/UHD/SACD spiller
    Sony UDP-X800

    Streamer - stereo
    Squeezebox classic

    Streamer - multikanal musikk og noe film
    Lenovo laptop med Windows 10 og KODI

    Projektor
    JVC DLA-N7

    Lerret
    DIY Dreamscreen v5. 3 m bredde, 2.40:1


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Først og fremst for å se om jeg fikk jevnere respons over 100 Hz, noe jeg har fått. Kjører DBA'et opp til 250 Hz nå med godt resultat.

    Noen av grunnen var også at jeg hadde fire L26ROY'er liggende som ikke var i bruk. Da var veien kort til å kjøpe to til og snekre noen nye kasser. En ekstra forsterker hadde jeg også.


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    ETC målingene mine er ufiltrert.

    Her har det da skjedd noe siden sist, selv om undertegnede har sterkt variabel dagsform for tida.
    Jeg har testet å bruke 3.6 i stedet for 3.7 som stereo fronter siden de har litt lavere THD i 2-300 Hz området. Men noe er mystisk med diskanten på 3.6, så jeg byttet tilbake. Har også tunet litt mer EQ og flyttet delefrekvensen til sub’en fra 250 til 200 Hz. Synes det fungerer litt bedre, selv om forskjellen er marginal.

    Må vel uten blygsel si dette begynner å låte bra nå……:cool:


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    En god sjekk på om man har gått ring, gått seg bort eller faktisk gått videre er å ta fram noen plater man ikke har spilt på noen år, men som man husker godt hvordan låt. Jeg vet - akustisk hukommelse er kort, men dere skjønner hva jeg mener tror jeg.

    Og .. Hmm… utrolig hva man klarer å venne seg til. Selv om øra mine har mistet mye i toppen hører jeg jo godt at de anleggene jeg hadde for 10-15-20 år sida låt veldig mye lysere. Den klangbalansen jeg har nå er langt mer behagelig og musikalsk tilfredsstillende å lytte til. Lyttetrettende detalj-porno bytta ut med noe mer riktig tror jeg. Og større lydbilde, og utrolig mye bedre bass. Selv om det klinger mørkere er det mer oppløst også. Skulle vært artig å hatt en tidsmaskin, dratt tilbake og hørt sine gamle stereoanlegg… eller ganske greit å la det være?


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Det siste der er vel ikke helt sant, men uansett var det en øreåpner å høre hva dipoler kan, som apekister overhodet ikke kan.


    Valentino

    Æresmedlem
    Ble medlem
    23.04.2008
    Innlegg
    22.620
    Antall liker
    9.928
    Sted
    Ottestad
    Nettopp! Fordi kablene…

    Evig takknemlig for dipolsagingen til Syncrolux. Uten den hadde jeg vel vært på det passive apekistestadiet framleis.

    Sist redigert:

    SigbergAudio

    Bransjeaktør
    Ble medlem
    03.08.2005
    Innlegg
    1.767
    Antall liker
    3.099
    Sted
    Østlandet
    Torget vurderinger
    1
    Og .. Hmm… utrolig hva man klarer å venne seg til. Selv om øra mine har mistet mye i toppen hører jeg jo godt at de anleggene jeg hadde for 10-15-20 år sida låt veldig mye lysere. Den klangbalansen jeg har nå er langt mer behagelig og musikalsk tilfredsstillende å lytte til. Lyttetrettende detalj-porno bytta ut med noe mer riktig tror jeg. Og større lydbilde, og utrolig mye bedre bass. Selv om det klinger mørkere er det mer oppløst også. Skulle vært artig å hatt en tidsmaskin, dratt tilbake og hørt sine gamle stereoanlegg… eller ganske greit å la det være?
    Hvordan ser 20-20khz ut hos deg nå da, sånn ift klangbalanse?


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    +10 dB ved 20 Hz, som faller til 0 ved ca 150. Dette er en basshevning jeg har brukt i ca 15 år. Så -2db ved 20k, svakt fallende fra ca 1 kHz, pluss en BBC dip.

    Frekvensresponsen er ikke så forskjellig fra mine tidligere oppsett. Hovedforskjellen i det jeg opplever lydmessig ligger kanskje heller i bedre kontroll på spredning, jevnere decay og mindre THD.


    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Distorsjon målt i sofaen på kurven vist over. Ikke noe alarmerende her.


    Sist redigert:

    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Her er det ikke mye utklingning å skryte av, kanskje unntatt i subwoolferoktavene.




    Syncrolux

    Hi-Fi freak
    Ble medlem
    21.10.2012
    Innlegg
    8.737
    Antall liker
    7.056
    Sted
    Ytre Vidotta
    Torget vurderinger
    1
    Får ta med energitidskurven også. Jeg har ryddet litt i delefilterne så impulsen fra høyttalerne er litt skarpere enn før. Ellers noenlunde greit decay her tror jeg. Retur fra diffusorer ved 12 og 25ish ms.
