SYMEF - klasse AB forsterker diy prosjekt

[bambadoo]

Hei alle sammen. Høsten er nær og etter å ha ligget i "dvale" i lang tid følte jeg at nå måtte jeg ha noe "guffe" til bassene. Joda 300b forsterkeren er nydelig den men trenger og vil ha et effekttrinn (transistor) av god kaliber som en forsterker nr. 2..

Det er heller ikke for mange super interessante tråder her på HFS så jeg prøver litt selv

Tråler da selvsagt nett og diverse for inspirasjon og tips.. Etter å ha forsket mye falt valget ned på SYMEF fra harrisonaudiolabs..
Et annet alternativ var aussieamplifier modul nxv300.. Ønsket effekt i størrelses orden 100-150w.

SYMEF skaper litt "buss" på diyaudio - spesielt siden designer sier dette er "det beste" , "ny æra" etc. ... Vel vel. det vil vise seg hvordan den yter.

Jeg meldte meg opp og fikk tilsendt 2 stk pcb.

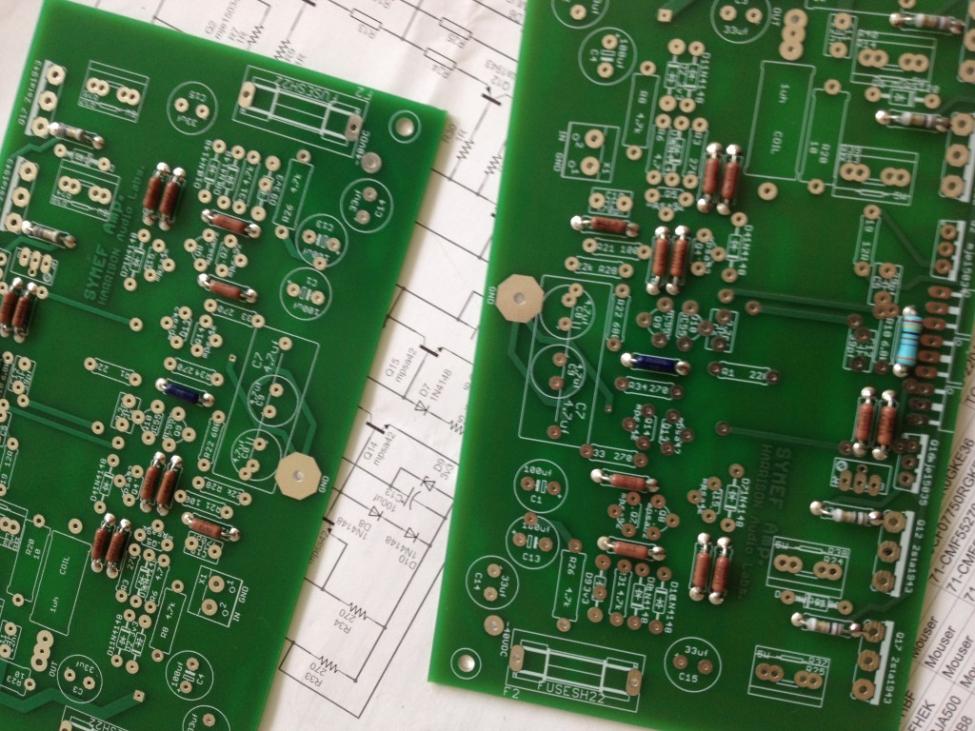

Byggingen startet nesten umiddelbart...



[bambadoo]

Stykker denne tråden litt opp. Vil ikke ha for lange innlegg.

Informasjon om krets og forsterkere finnes her.
Home

Her er kretsen.



[bambadoo]

Alle deler ble bestilt ihht. "BOM" "Bill of Materials" her.
http://www.harrisonaudiolabs.com/Amplifiers/SYMEF/SYMEF_BOM.pdf

Noen endringer ble gjort (typer og slikt) og alt ble bestilt på farnell.com
Kjøleribber på rs-components.

Noen deler hadde jeg og et par av komponentene ble "byttet" med det jeg hadde. Eks. 2w carbon motstander et par plasser. Om det virkelig har noe å si lydmessig aner jeg ikke men det er nå slik jeg har valgt det.

1uh spole ble viklet til av en gammel delefilter spole jeg hadde liggende. Brukte en spole kalkulator på nett for å finne antall vridninger og slikt og ettermålte med LCR meter.

Til disse modulene forsøkes også Nichicon KA kondiser bl.a. Panasonic fm også.

Litt mer lodding..



[bambadoo]

En god tommelfingerregel er å starte med småkomponenter og så de større etterhvert.

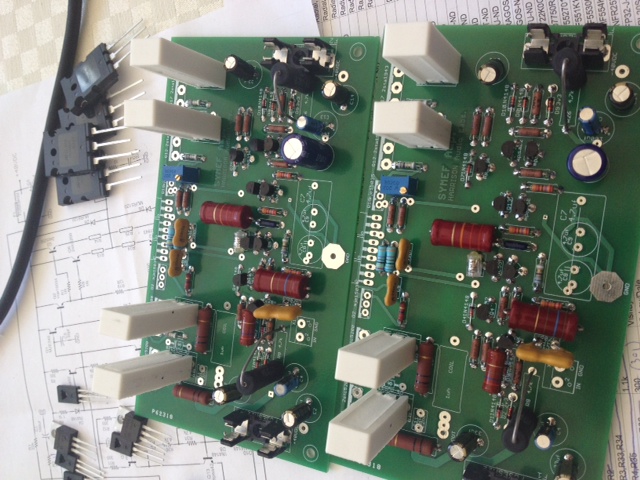

For min del ble det transistorer til slutt. Manglet 1 stk i bestilling og denne måtte etterbestilles. Samtidig ville jeg vente til kjøleribbene kom for "tilpassing" av transistorer mot kjøleribbe...

Å mekke transistorutstyr er rimelig morsomt det også men kan ikke måle seg mot rør

PSU... Tja jeg sikter på omlag +-48Vdc. Kjøpte en innkapslet 500va - 2*35VA trafo. Den så veldig fin ut når den kom..
Så har jeg liggende endel Elna Cerafine 18000uf/63v kondiser som er tenkt brukt. Skal teste med og uten noe bypass kondiser (supreme silver). Det ligger et par 33uf kondiser på inngangen likevel her.
Likerettere består av diode byv79e eller hfa08tb60 (har det liggende). En diodebro (4 stk dioder) pr. modul.



[bambadoo]

Det som skapte hodebry og litt mekanisk arbeid var å montere transistorer til kjøleribber..
3mm skruer og måtte borre 2.5mm og lage 3mm gjenger. Det gikk så som så. Noen knekte 2.5mm bor og et par knekte gjengetapper som skapte problemer.

Dette ble ikke 100% vellykket visuelt men foreløpig måling viser 100% vellykket elektrisk (isolasjon mot kjøleribbe).. Har ikke søyleborremaskin og tok dette for hånd. Drittarbeid og kjedelig.

Som dere kan ser på den ene måtte det 2 forsøk til...

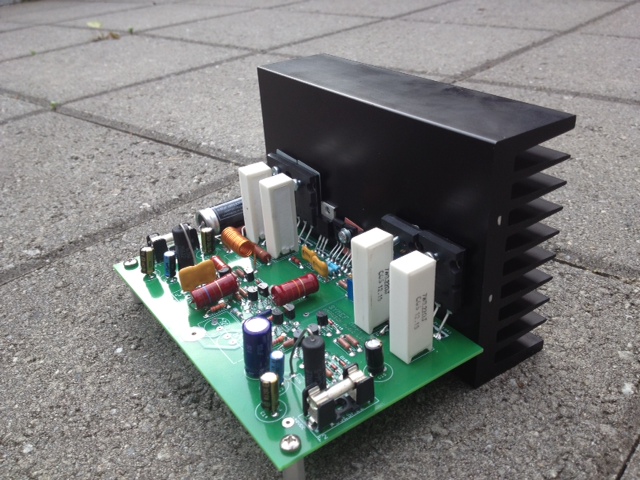

Men modulene er sgs. ferdige...

Nå har jeg nettopp bakt noen brød som skal fryses. Så kjører jeg over til Oslo i morgen og kommer ikke tilbake før Mandag tenker jeg.

Så inntil da - ingen nyheter i denne tråden...

PS: Håper ikke det blir en total monolog dette

PS: Alle bildene er tatt med iphone.



[liliya]

Bambado
Ser i tråden om SYNEF at det i tillegg til deg og meg, er enda en nordmann som henger med og bygger denne forsterkeren. Min er forøvrig ferdig bygget og er allerede i full drift i mitt oppsett. På Harrisons hjemmeside har han lagt ut enkeltes erfaring med forsterkeren. Jeg har gjort en lyttevurdering og sammenliknet med min Golmund clone. For de som måtte være nysgjerrige på mine erfaringer, gå inn på hjemmesiden og se hva "Liliya" skriver.
Blir spennende å lese hva dine erfaringer blir, Bambadoo.

Eivind stillingen



[bambadoo]

Ja ser det.... Idag ramlet 1diffqc pcb´er inn også
Første lyttetest - neste helg kanskje?



[bambadoo]

Ekstrem oppmerksomhet rundt tråden ja.. Viktigere med en kabelstump til noen kroner

Vel vel. Ikke skjedd noe mer. Bare i tankestadiet hvordan få plass til delene i det kabinettet jeg har til rådighet? Kabinettet huset en klasse D for endel år siden. Og da bare en kanal inntil den gikk opp i røyk. (som endel tidlige klasse D moduler). Brekt til med alu og bare lagde en kjapp eikefront på det. Ikke noe fancy men fant det i garasjen. Er egentlig på utkikk etter et flott kabinett men ingen har "meldt" seg enda.



[Drossel]

Hvad specielt skulle der være ved denne ud over den ser lidt gammeldags ut ?



[Audiomix]

"1uh spole ble viklet til av en gammel delefilter spole jeg hadde liggende. Brukte en spole kalkulator på nett for å finne antall vridninger og slikt og ettermålte med LCR meter."


Hvor godt traff du?

Gratulerer med SS forsterker.
Raskt jobbet ser det ut til.

Det kan bli både bra og solid om du ser litt på hva som finnes av aluminiumprofiler.
Litt treverk til pynt slik du alt har gjort kan gi et bra utseende.

Jeg så litt ekstra nøye på byggverket ditt. Du bør vurdere å plasere modulene (i hvert fall kjøle ribbene) vertikalt. Det gir vesentlig bedre "kjøling".
Hvis høy temperatur ikke blir noe problem, kan de bare være slik du har montert nå.



[bambadoo]

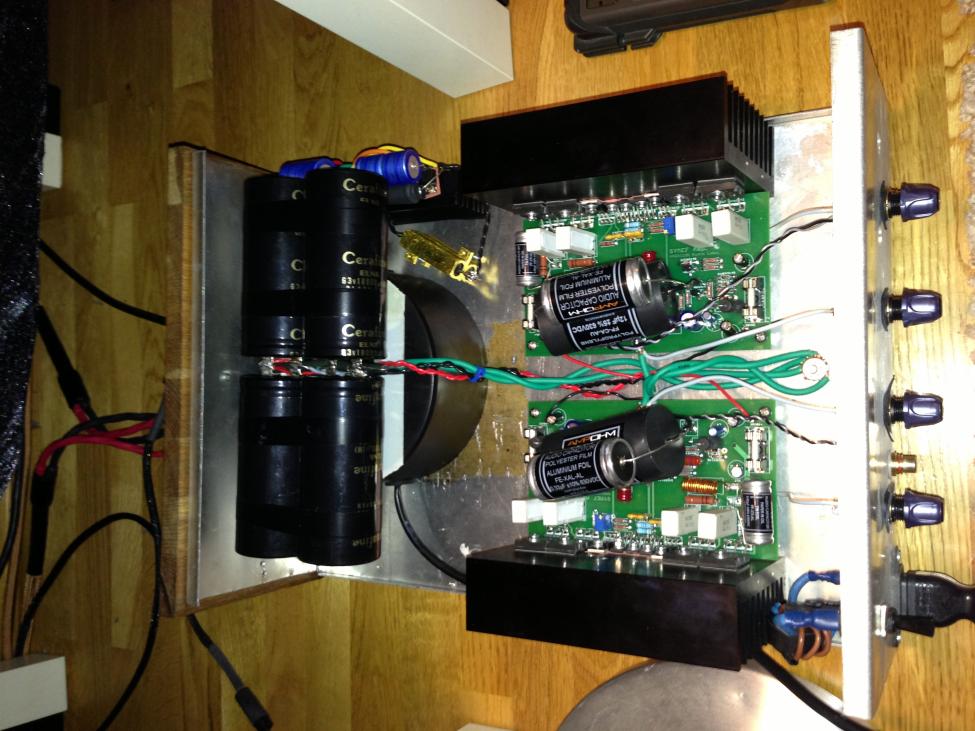

Det er ihvertfall lyd. Og flott lyd er det...



[slowmotion]

Flott at det ble lyd!
Neste gang du bygger, så kan du jo overveie å kjøpe et slikt boremaskinstativ.
Koster 150-200 kroner på de vanlige stedene.
Da blir det lettere å bore i kjøleribbene.



[AAaF]

Når du seier det blei bra lyd, var det i heile frekvensområdet, eller bruker du den bare til bass?

Og kva vart totalkost på sakene?



[Drossel]

Flott at det ble lyd!
Neste gang du bygger, så kan du jo overveie å kjøpe et slikt boremaskinstativ.
Koster 150-200 kroner på de vanlige stedene.
Da blir det lettere å bore i kjøleribbene.

Anbefaler å montere transistorerne på kjølepladen først og derefter lodde.



[bambadoo]

Huff ja. Har jo gått bra men det var litt styr syntes jeg. Er mest vant til rørsleder så litt forskjell i tilnærming til mekking er det.

PSU er nå en CRC sak med 500va - 2*35vac - likeretterbro med hfa08tb60 (0.0022uf mellom AC på trafoer) - 2200uf - 7.5 ohm (100w) - 36000uf (elna cerafine). - 2.2k ohm bleeders - gir 40.5 Vdc ut.. Noe som er midt i blinken for denne saken.
Bias er justert til omlag 23mv.

Må bare innrømme at dette er kanskje første transistor forsterker jeg har hørt som virkelig setter gode rørsleder på prøve... og ikke bare i bassen...

En voldsom "Plutselighet", "transparent" lydsignatur. Etter å ha spilt noen timer er hardheten helt i toppen borte også..

Men jeg har noe brum enda. Og altfor mye "gain"...

Blir kanskje innbygging sammen med f.eks. pass labs b1 buffer og gjort om til en integrert sak med tid og stunder? Har jo noen lightspeed attenuatorer til et evt. slik prosjekt.



[bambadoo]

Jo totalkost har ikke vært mye egentlig. Et par tusenlapper kanskje? En tusenlapp eller noe slikt for trafo og komponenter?

pcb. betalte jeg kun frakt for....

Så hadde jeg resten selv liggende.

Jo og kjøleribbene er nok i snaueste laget.. Med omtrent 100ma forbruk på tomgang blir det noe varmt...



[AAaF]

Ikkje så rart om det blir varmt dersom kjøleprofilene ligger slik. Det er masse å hente på å sette dei opp slik Audiomix seier.

Kvifor CRC med såpass stor R? Du har jo temmelig mykje spenningstap, nesten 8V etter likeretter virker det som...?



[bambadoo]

Er vel så å si ferdig med den. Litt kabelrydding muligens. Måtte justere bias på nytt etter et par mnd. spilling.
Må bare medgi at dette er den beste transistorforsterken jeg har prøvd. Alt stemmer på en måte. Og her snakker vi skikkelig "plutselighet"..
Hadde vært morsomt å la den teste sammen mot andre "godsaka"

Brukes sølv med teflon isolasjon som signalkabler.
Sølvplettet kobber til intern HT kabel inn i Eichmann Cable pods.



[Sluket]

Send den hit så kan den få kjørt seg mot SIT. Heeelt objektiv rapport følger



[Drossel]

Nejnej verdens bedste har jeg. Din er bare nummer 2.



[Sluket]

Du har nok misforstått, Drossel... jeg har både 1 og 2.. SIT-1 OG SIT-2



[Drossel]

Bøjer mig i støvet så !



[bambadoo]

Lever godt med nr.3 på den lista også jeg

EDIT: Rask hoderegning ga nr. 4..



[Sluket]

Lever godt med nr.3 på den lista også jeg

Tja - vem vet? Kanskje den er like bra! Eller.... -bedre??



[Sluket]

Bøjer mig i støvet så !

Röven i vejret - det er deilig å være norsk - i Danmark!



[Sluket]

BTW Bambad, kjøpte nettopp komponenter til en forsterker selv, via Mouser i USA. Prøvd de? Vanvittig god service og utvalg, priser i NOK inkl. UPS på døra to dager senere. Makeløst.



[bambadoo]

Har hørt mye godord om Mouser. Selv brukte jeg rs-components, farnell og digi-key her..
Skal sjekke ut mouser når 1diffqc forsterker modulene skal bygges
Kverker en gammel nad effektforsterker og bruker psuen fra den til det prosjektet.
