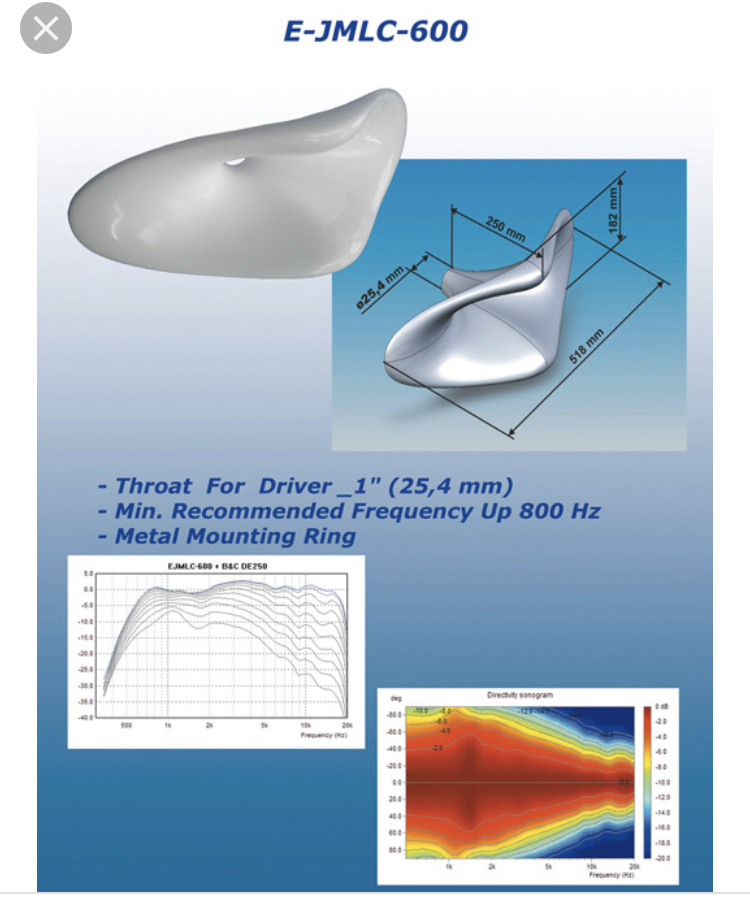

Supravox mltl & tad 2001 E-JMLC 600

Diskusjonstråd Se tråd i gallerivisning

  • VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Ble satt til å rydde opp i to kjellerboder som tyter over av leketøy: trafoer, spoler, kondensatorer, rør, høyttaler drivere etc. Kort sagt nødvendige leketøy en Diy’er må ha for å sove godt...
    Så når drivere skal ut av boden for å gjøre plass til skrammel frua ikke har plass til andre steder...

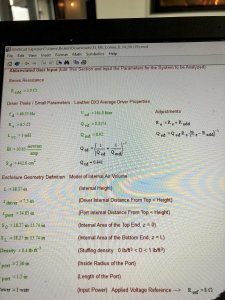

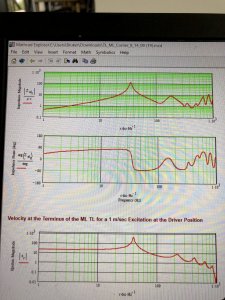

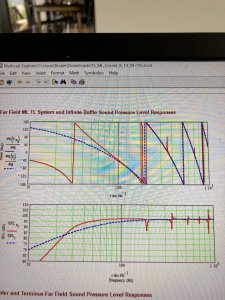

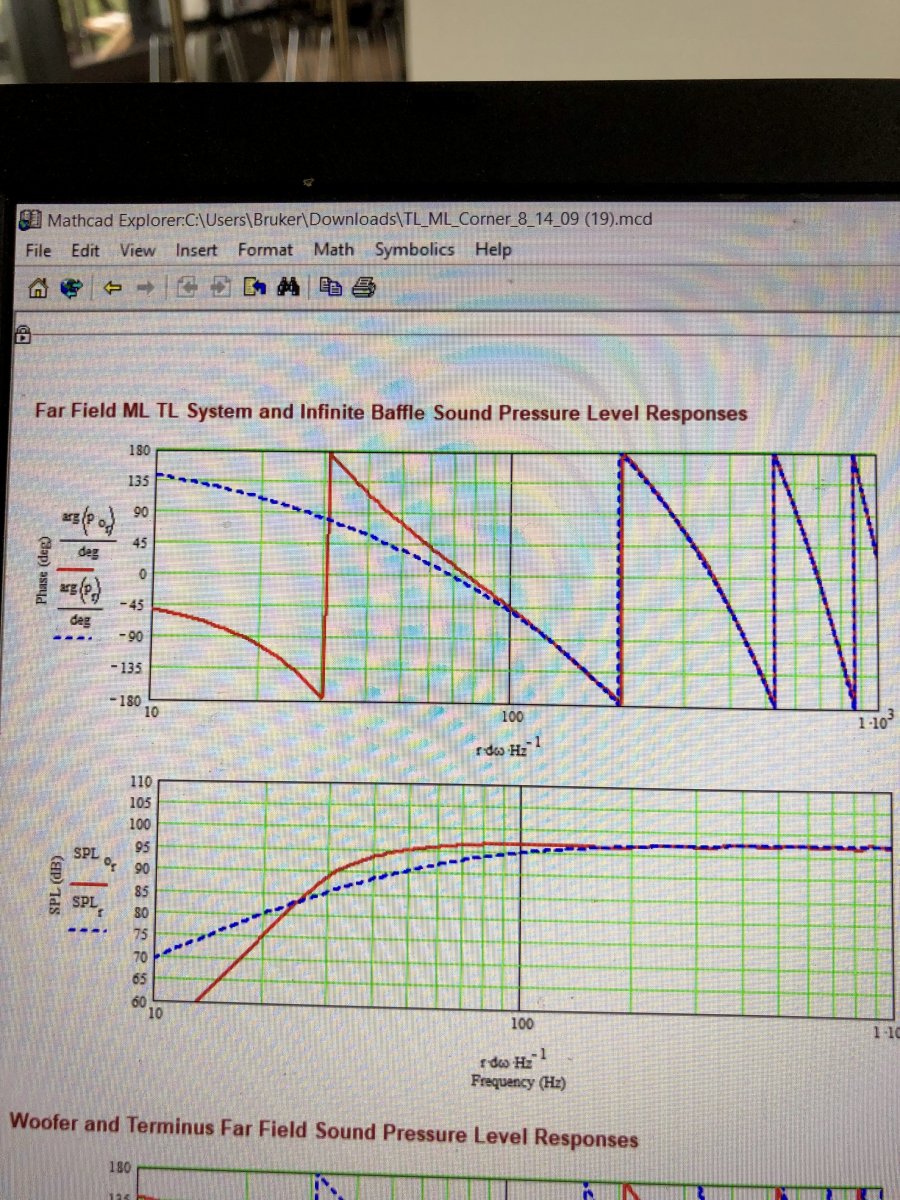

    Jeg har lekt meg med simuleringsprogrammet til
    Martin King og kommet frem til følgende løsning:
    Kassen for 285 gmf blir ca 100x46x40 innvendig.
    Kommer til å dele rundt 950 Hz med et asymmetrisk filter som gir meg en offset mellom driverene på rundt 8 cm
    Dermed kommer hornet til å stikke bittelitt fremfor kassen, men mindre enn ved en mer konvensjonell deling( mer om dette senere)
    Det ble nevnt av en oppløpen tølper hjemme at en slik ht ikke bør stå fremme når det drikkes mye øl!

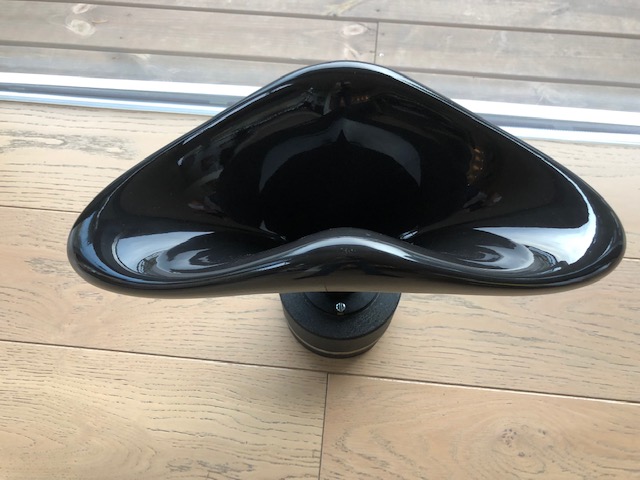

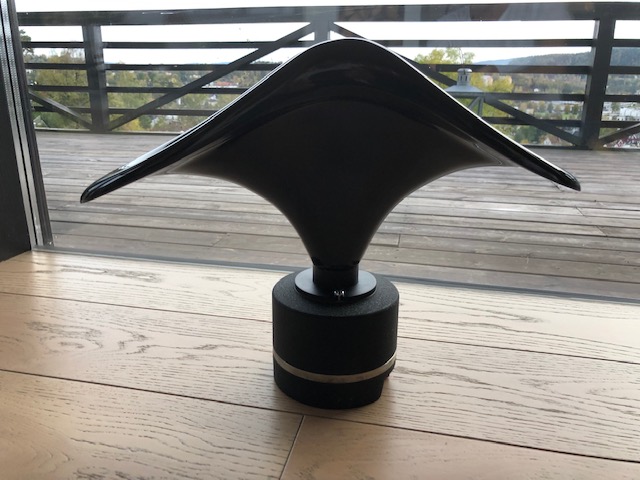

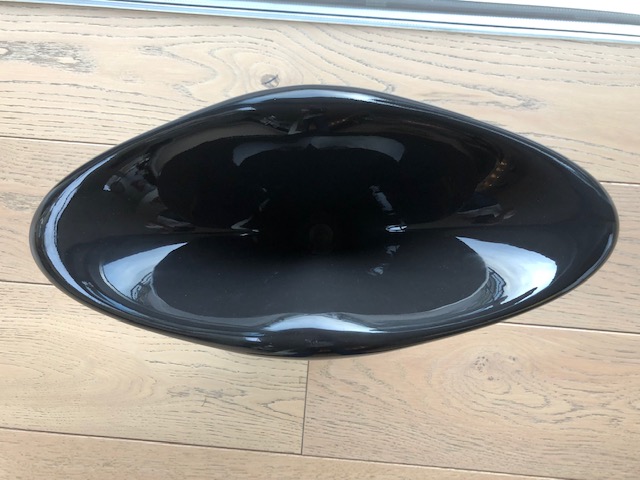

    Altså hornet minner om et litt flatklemt pissoar


    Vedlegg

    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Hadde planlagt å smekke sammen kassene i løpet av de nærmeste dagene... men så viste det seg at platene som jeg bestilte var kappet feil... ørlite feil....
    Schenker har klart å rote vekk hornene, var en drøy stund på terminalen uten resultat
    Så det er bare å skylle vekk utålmodigheten med en god fredags vin og bruke tiden på å lage ordentlig mat isteden.
    Supravox’ ene står heldigvis klare og Tad’ene sitter på hylla i boden. Også skal det jo bygges en ny dddac.


    Vedlegg

    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    22.584
    Antall liker
    8.414
    Sted
    Drøbak
    Torget vurderinger
    33
    det hornet kan få fart på metoo debatten :rolleyes:


    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.571
    Antall liker
    1.668
    Torget vurderinger
    2
    Trodde det var gmf du hadde , men ser da ut som 2000 ? dæven !


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Du ser rett Per Morten

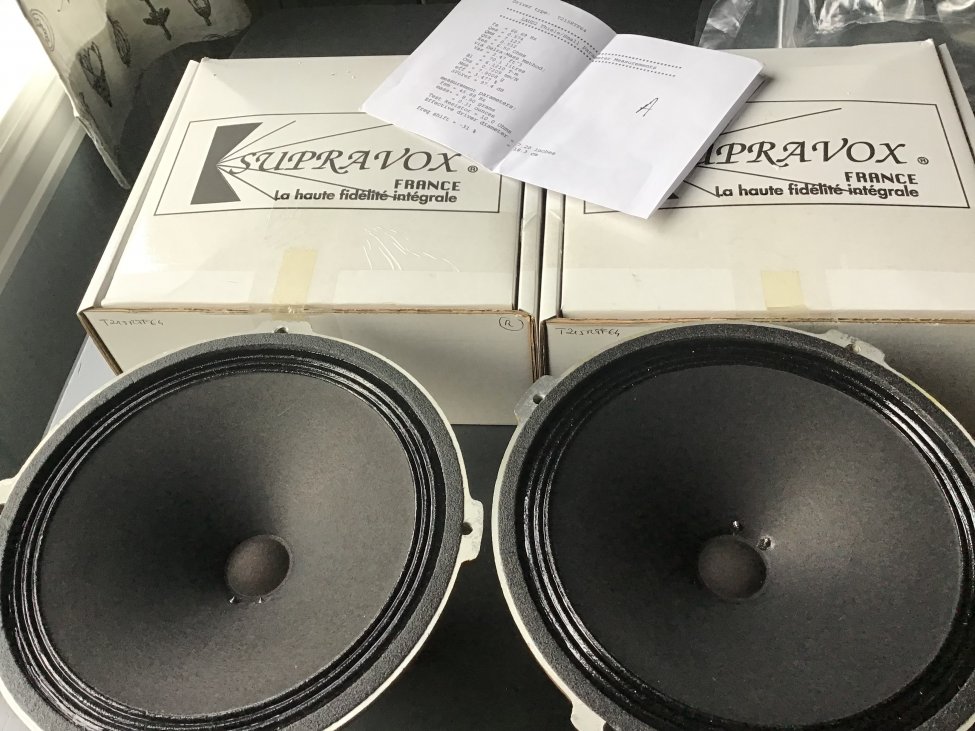

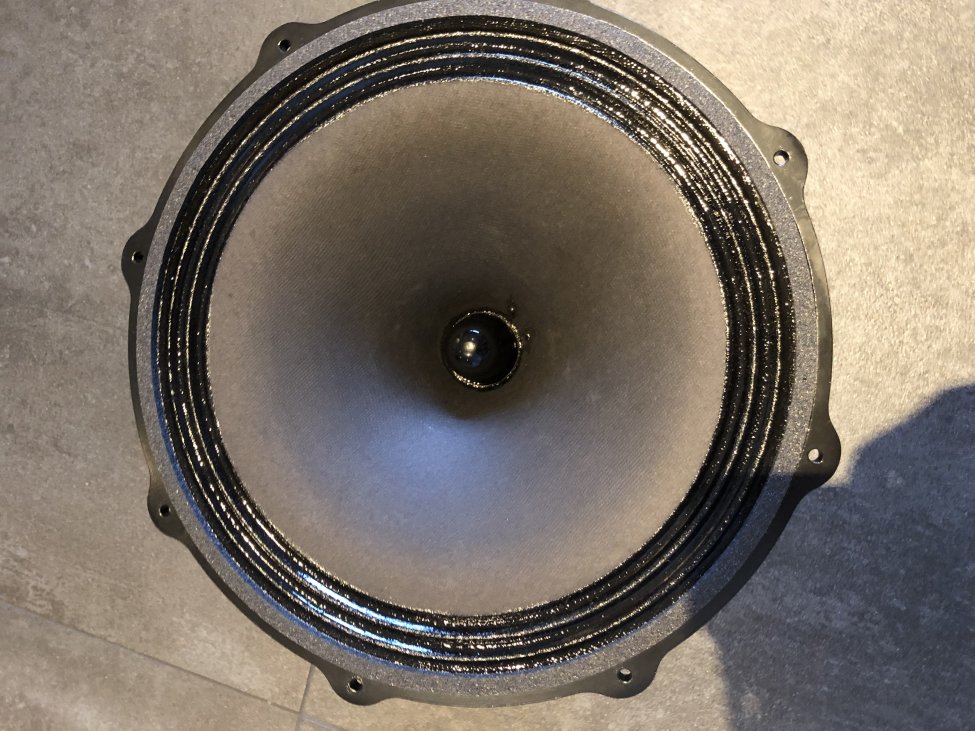

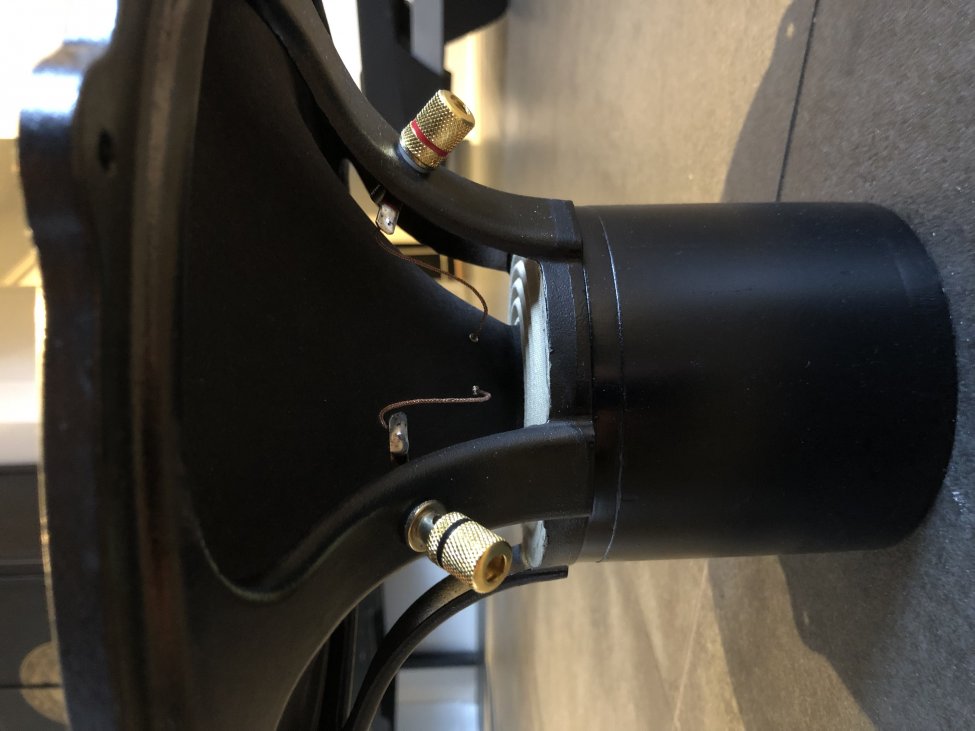

    GMF’ene har ligget i kjelleren, men jeg klarte ikke å la være å hanke inn 285-2000 mk2
    Standard levert med en neodymium magnet i fasepluggen som gjør at responsen stiger bratt over 1k 5
    Dette er en utgave uten magnet i fasepluggen . Det skal resultere i smoothere respons

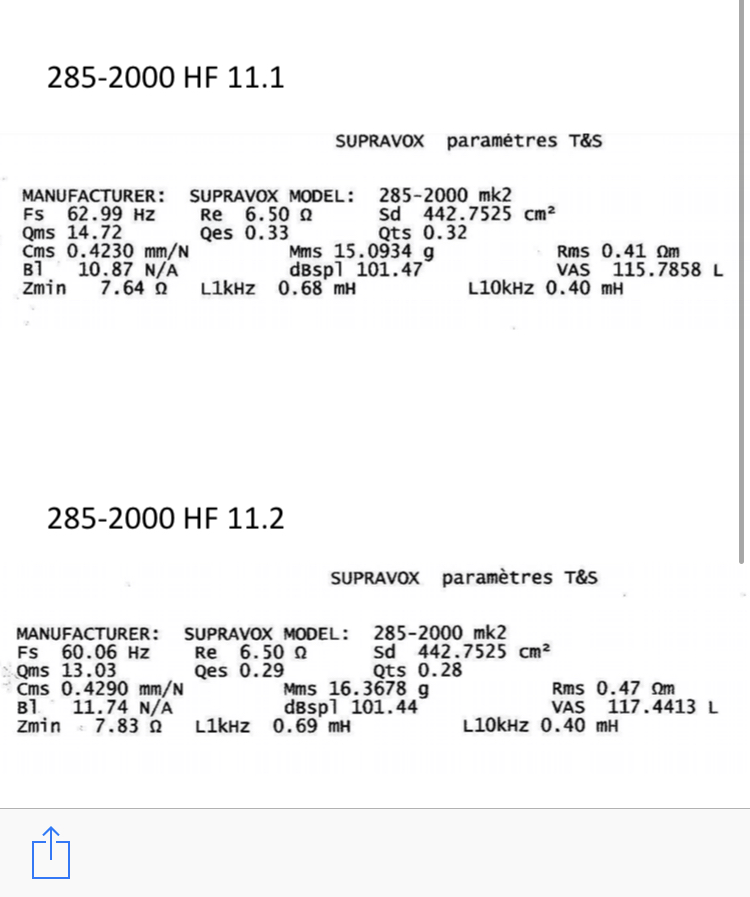

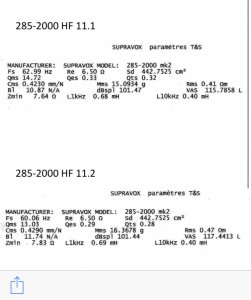

    Vedlagte data er tatt rett etter produksjon
    Iløpet av en 20 timers tid med spilling vil bla fs gå ned til i underkant av 50 Hz fordi opphengte blir mykere.
    Jeg kan godt tenke meg å gi elementene litt opphengsmassaje mens jeg skrur kassene
    Hvordan gjør jeg det på en trygg og virksom måte?


    Vedlegg

    permorten

    Hi-Fi freak
    Ble medlem
    08.10.2005
    Innlegg
    3.571
    Antall liker
    1.668
    Torget vurderinger
    2
    Jeg ville skrudd de fast i vertikal stilling, slik at de ikke får tendenser til sagging. Nære hverandre slik at du får maks utfasing - ikke sikkert det trenges så masse nivå ?

    Må innrømme - er litt misunnelig nå !


    trosse1

    Hi-Fi freak
    Ble medlem
    22.02.2012
    Innlegg
    2.254
    Antall liker
    1.970
    Torget vurderinger
    68
    Er kassene ferdige snart?

    Ble så inspirert at jeg labbet ned i boden selv

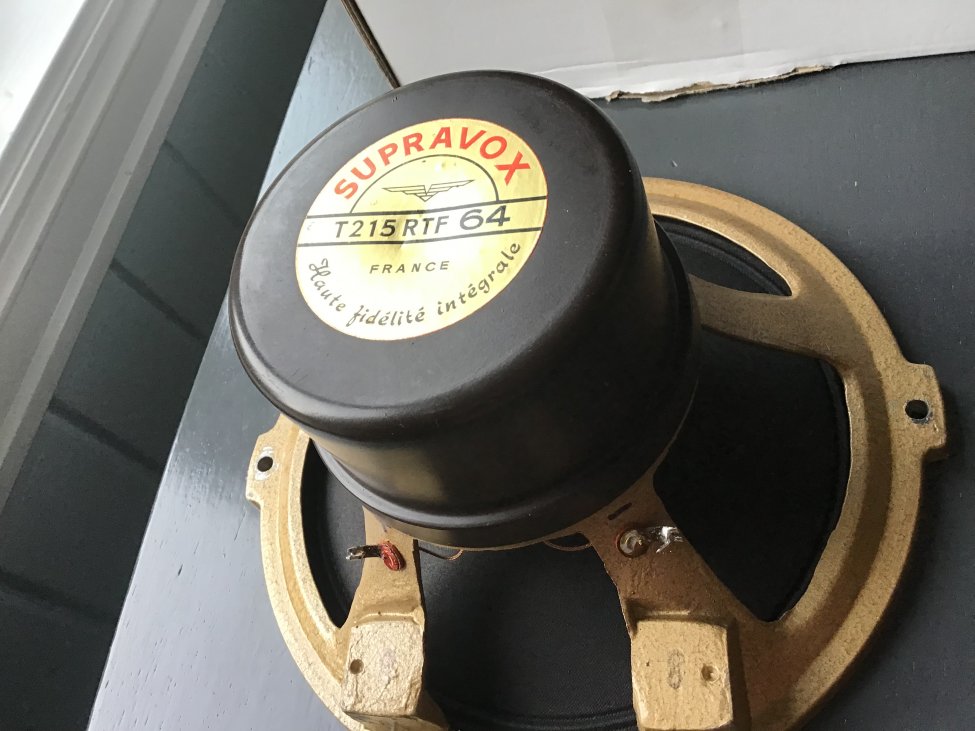

    Disse 215 rtf 64 er remagnetisert og rekonet av Supravox

    Hva kan de brukes til, åpen baffle 200-1000hz, eller kanskje en TQWT


    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

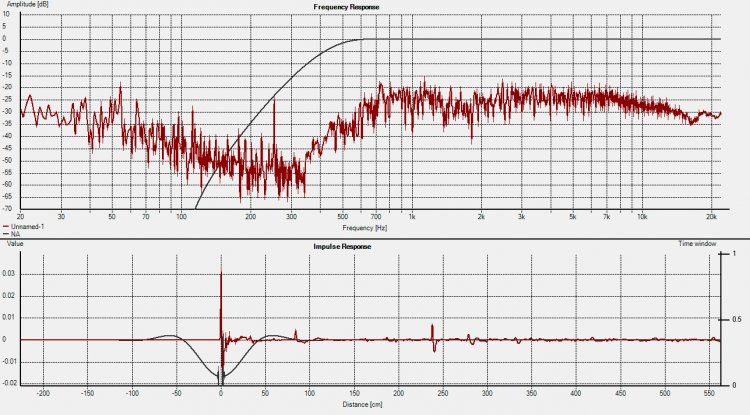

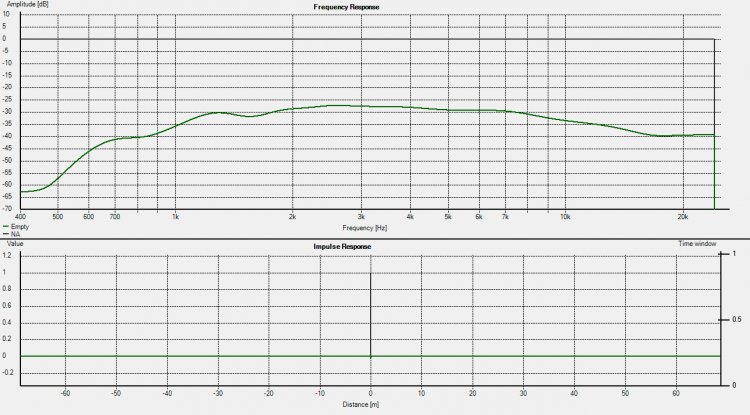

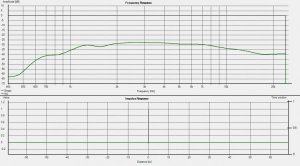

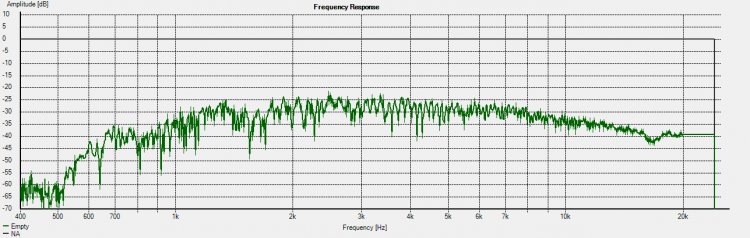

    Hornene kom til rette. Her er en råmåling, signalet høypasset (fra 400hz). Ca 3m fra munningen , rett på og mic sentrert hornet.
    Legg merke til den mye omtalte dip'en til 2001 litt under 2k. Kuren ligger klar.


    Vedlegg

    Sist redigert:

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

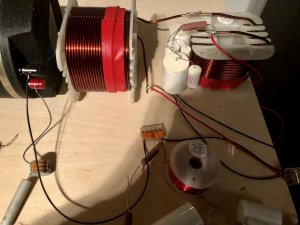

    Glem målingen med filter... syntes Ikke avrullingen mot delefrekvensen var som forventet...
    Hadde blingset da jeg loddet det sammen, den første c som skulle være snaue 16 uF
    Var 8.2....


    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.563
    Antall liker
    49.867
    Torget vurderinger
    14
    Glem målingen med filter... syntes Ikke avrullingen mot delefrekvensen var som forventet...
    Hadde blingset da jeg loddet det sammen, den første c som skulle være snaue 16 uF
    Var 8.2....
    Hmm... vurdert å trappe ned på jobben? :rolleyes:

    stort hull.png

    Sist redigert:

    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.563
    Antall liker
    49.867
    Torget vurderinger
    14
    Ser jo greit ut det der - but does it boogie? Har aldri hørt de der gynekologtrauene av noen horn. På tide med inspeksjon :cool:


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Ser jo greit ut det der - but does it boogie? :

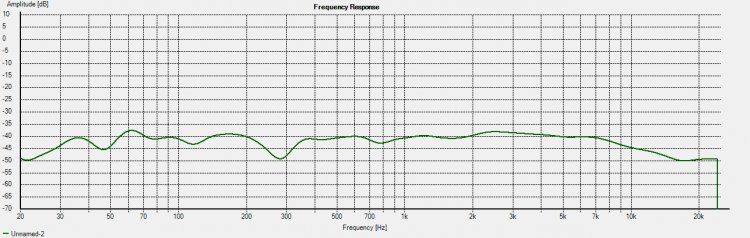

    Koplet opp med en høyere deling på 400 exc (kun i mono og fort og gæli, lurer jo på hvor det bærer. Rammen her er toveis: 15" + 2" eller 12"+1"
    Det er betydelige kompromisser i begge løsningene. Men den passive delingen er langt enklere for 12+1 så fremt en ikke setter multicellen langt foran basskassen.

    Det låter bra og derfor går jeg videre...

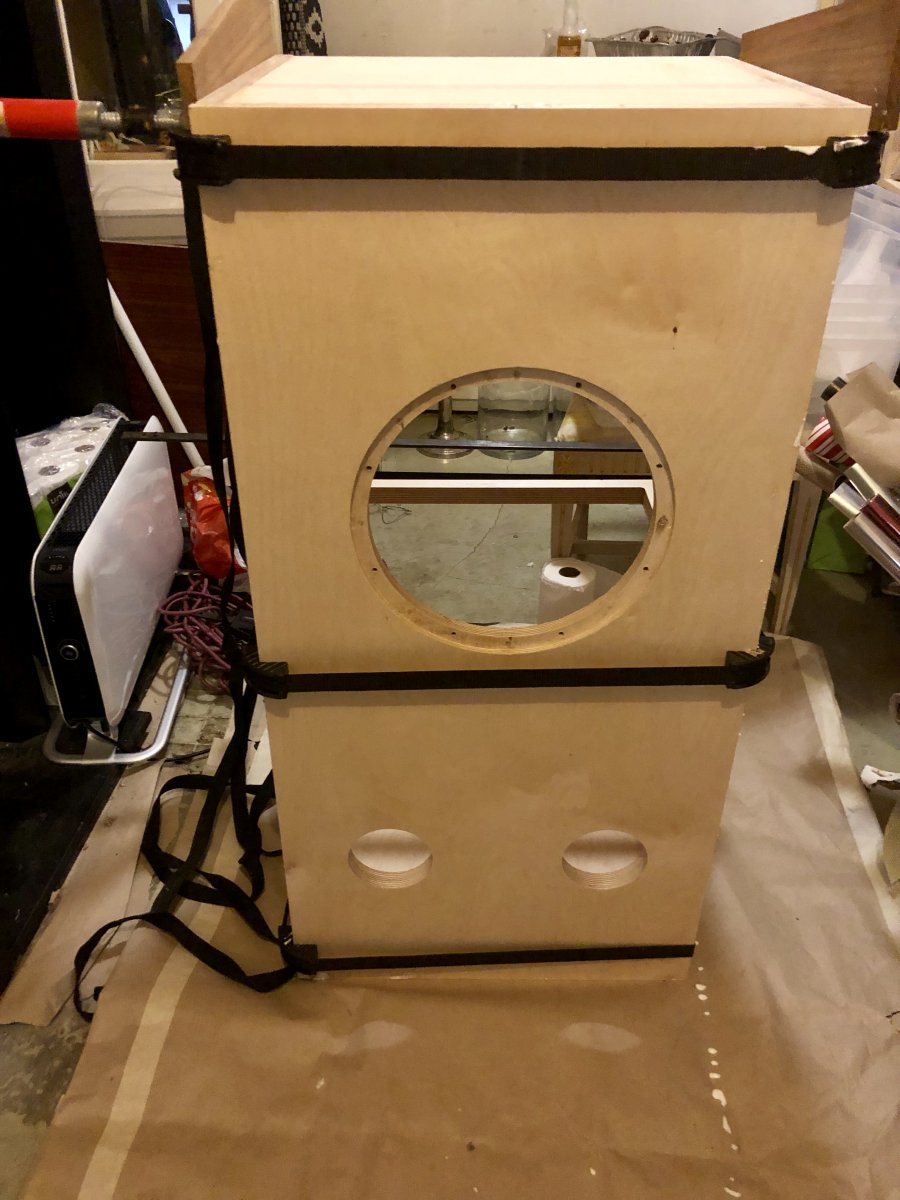

    Har holdt på å tilpasse platene til 285-2000 kassen, desverre nødvendig med noen små korreksjoner før det passer sammen som tenkt. Håper å fyre opp for test neste helg


    Vedlegg

    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4

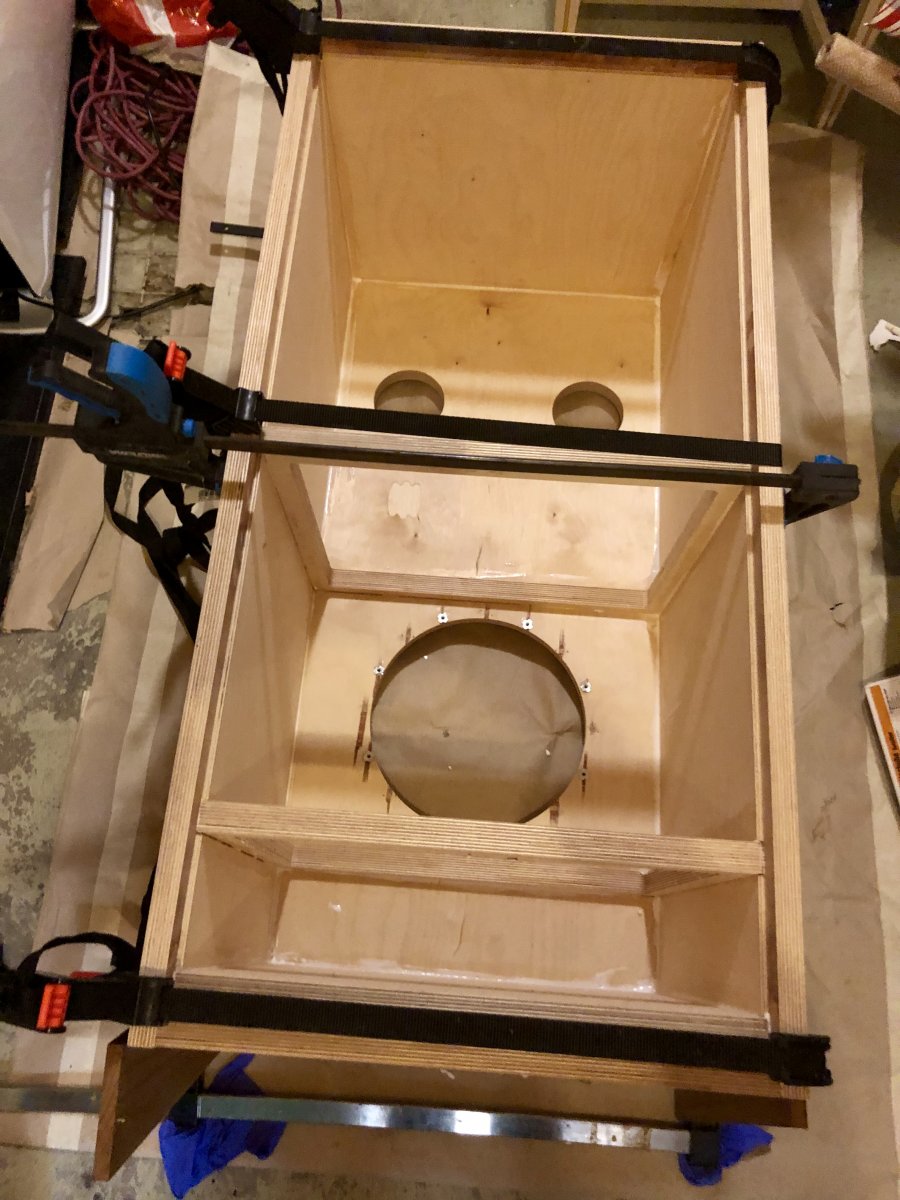

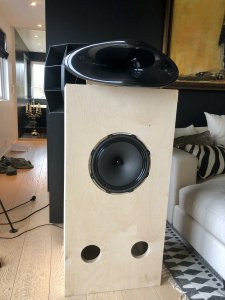

    Ikke pusset ikke malt ikke tunet ferdig porter eller jobbet med stuffingen.
    Produsenten sier at 285-2000 låter ille de første 20 timene.
    Vel hvis det jeg hører nå er ille ...
    Nå har den spilt en time med et filter som må endres og da kjem de je itte kain....
    Men det er kult å høre på allerede. 285-2000 ligger klistret på veien selv i «glatte svinger»
    Det er lynraskt og presist, rett og slett digg.:cool:


    Vedlegg

    Audiodidakt

    Hi-Fi freak
    Ble medlem
    24.08.2004
    Innlegg
    1.340
    Antall liker
    495
    Torget vurderinger
    6
    Kult!

    Du har jo hørt og testet endel horn: hvordan er trutmunn-horna sammenlignet med Th4001, multicell, jmlc mm? :)


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Lyd hukommelsen er ikke så mye å skryte av.
    Så jeg begrenser svaret til det som er koplet opp hjemme nå. Dette er kompromissløsninger med litt forskjellige prioriteringer. Hva som følger av dette og hva som skyldes iboende forskjeller i byggestenene er ikke så greit å vite.
    Multicellene lager et stort og veldig live lydbilde. Men det er mindre detaljert enn hotlips.
    «Hotlips» spiller foreløpig i mono og dermed er det for tidlig å si så mye mer. Sweetspot til hotlips er nok endel bredere enn en jmlc med sammenliknbar cutoff


    LMC

    Æresmedlem
    Ble medlem
    03.08.2006
    Innlegg
    22.584
    Antall liker
    8.414
    Sted
    Drøbak
    Torget vurderinger
    33

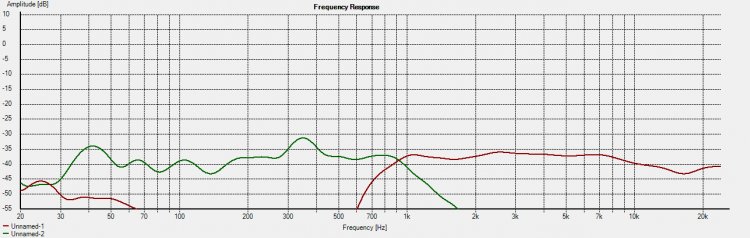

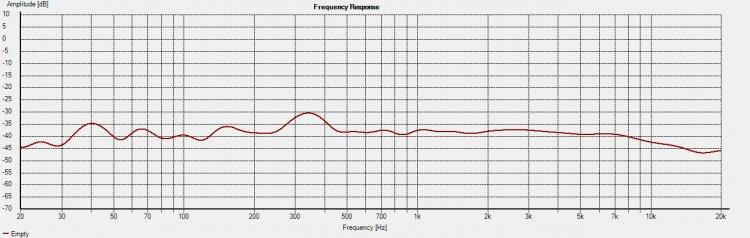

    Her er en måling 1m Sentrert hotlips, Har jobbet ørlite med filteret. Tror jeg rigger nr 2 før jeg fortsetter med filterøvelsen
    kanskje like greit å ikke være for ferdig før neste reise? :rolleyes: :cool:


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Nei Bevares!
    Har begynt å varme opp leveren, rense ørene og har satt en alkolås på kortholderen.

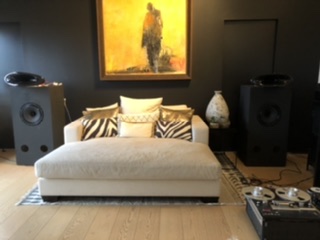

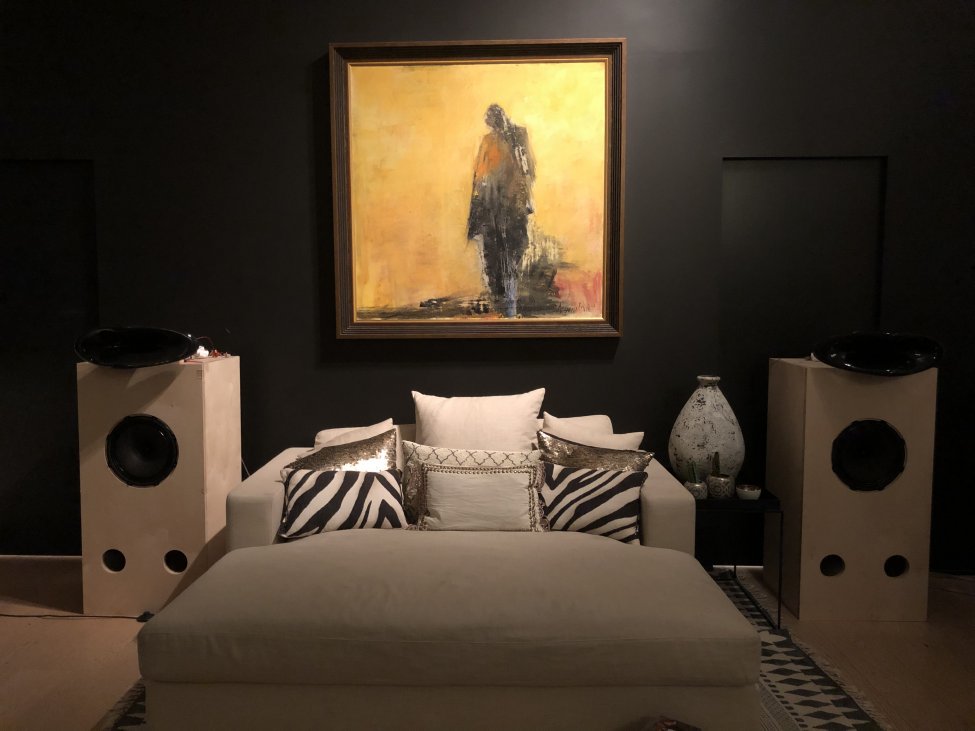

    As vi speak spiller det i stereo.
    Tad 2001/ E-JMLC er en djevelsk fin kombo.
    Supravox 285-2000 har mange av de kvalitetene jeg likte med 215 EXC OB.
    Bare at formatet er mye større slik det er satt opp nå.
    De trenger noen kvelder med juling og det skal de få nonstop


    Vedlegg

    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.563
    Antall liker
    49.867
    Torget vurderinger
    14
    Bakveggens fargevalg mot horna er en genistrek..


    VegardW

    Hi-Fi freak
    Ble medlem
    08.02.2007
    Innlegg
    3.424
    Antall liker
    1.418
    Sted
    Kolsås
    Torget vurderinger
    4
    Kombinasjonen 285-2000 og EJMLC 600-TAD 2001 har potensiale.
    Tankene slutter ikke å kverne rundt hvordan jeg kan få mer ut av dette:cool:
    Size Matters dessverre der disse står.

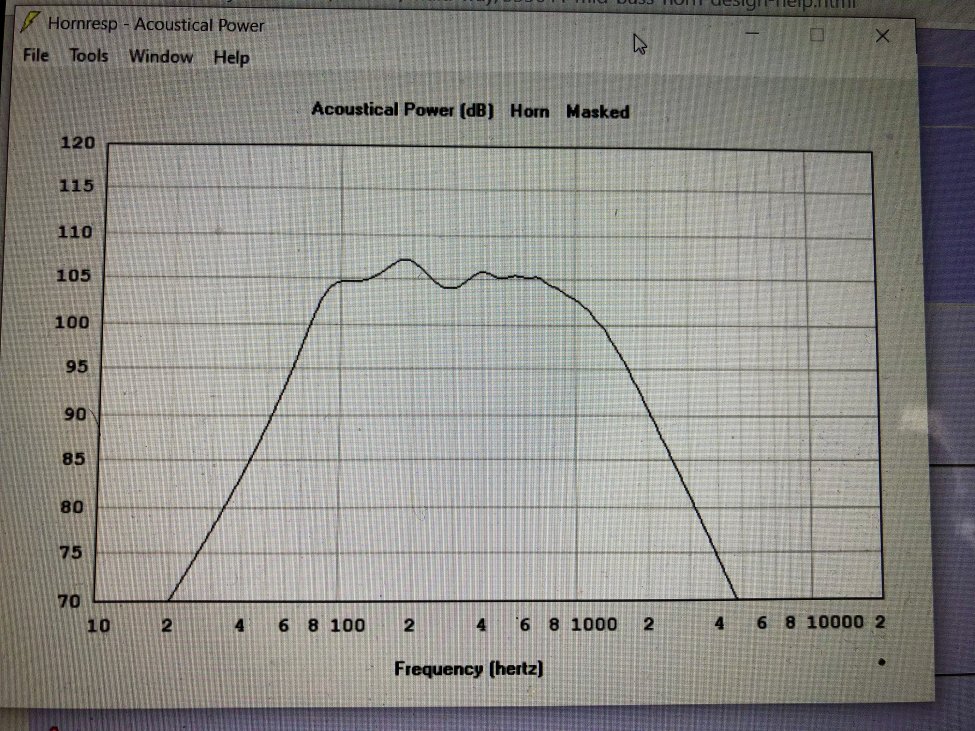

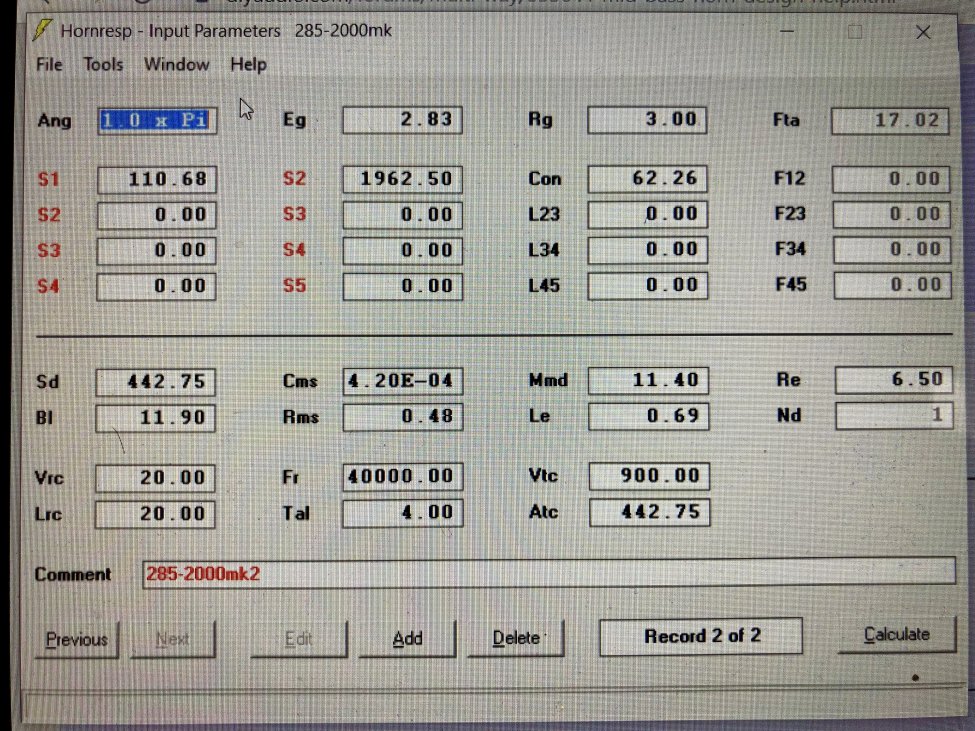

    Jeg har lastet ned Hornresp og skjønner at foreløpig skjønner jeg lite av det...
    Se snapshots fra skjermen( har ikke engang funnet ut hvordan jeg kan lagre et bilde av det som vises)
    Ejmlc -600 er 52cm bredt
    Estetisk bør kassen under ha samme bredde. Jeg har da «disponibelt» 52 cm x 105 cm høyde og dybde 45 cm Den siste kan strekkes noe.
    Et horn for 285-2000 mk2 som kan deles ved ca 950-1000 Hz og nede slik at bunnen « ivaretas av « noe» som får plass under hornet
    Forslag og innspill er jaggu velkomment.Det skal deles passivt mellom 285-2000 og tad under 285-2000 skal kamelen svelges
    Så der får stå åpent hvordan det løses


    Vedlegg
