    Hei Alle sammen

    Long time no see, Hifisentralen :D

    Ønsker design forslag på Suprawox 135LB.

    Har 2 stk liggende jeg ønsker å gjøre noe spennende med, gjerne noe utenom det vanlige ;D


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    Er det noen i det hele tatt som har erfaring med supravox på forumet her, eller blir det litt for sært :-[ :'(


    Sluket

    The One and Lonely
    Ble medlem
    11.08.2006
    Innlegg
    41.545
    Antall liker
    49.808
    Torget vurderinger
    13
    Har ingen personlig erfaring, har hørt et par anlegg med Supravox i Tyskland, men du kan selv tenke deg et land som Norge, med færre innbyggere enn Hamburg med omegn... markedet er ikke kolossalt akkurat, og de er ikke representert her en gang. Ikke gjør de så mye av seg markedsføringsmesig heller, det er det av forståelige grunner ikke rom for. Men det er bra saker. Prøv enkelte tyske og franske audiofora, ser stadig at Supravox dukker opp der.


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.617
    Antall liker
    1.643
    Sted
    Lena
    diyaudio er det også litt info.
    skulle vel kunne gå å lage noe morsomt av disse.
    bakladet horn + diskant?
    dele utenfor det kritiske området

    håvard


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    Haavard skrev:
    diyaudio er det også litt info.
    skulle vel kunne gå å lage noe morsomt av disse.
    bakladet horn + diskant?
    dele utenfor det kritiske området

    håvard
    Ja ;D

    Forrige eier har hatt dem i Supravox sin bassrefleksanbefaling, (isch 6-7 liter kanskje) De spiller bra med og uten ekstra diskant.

    Forløpig blir det nok det forslaget som ligger som vedlegg på første/andre innlegg.

    Låter de bra standalone i transmisjonslinjekassa, så kanskje jeg går videre og prøver med en diskant, eller et lite horn ;p


    Tytte71

    Hi-Fi freak
    Ble medlem
    06.01.2008
    Innlegg
    2.113
    Antall liker
    1.114
    Sted
    Hordaland
    Torget vurderinger
    2
    Du kan lage deg en Onken kasse som PC-høyttaler av disse. Er ikke det litt utradisjonelt og tøft? ;D... krever dog sub siden kassene vil rulle av rundt 110Hz. Ellers så er jo anvendelsesområdet nokså stort for disse om du går for flereveis oppsett.


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    Skal se om jeg får gjort noe i romjula, hvis det ikke blir snowbaordkjøring hele tida da ;P

    Poster bilder når byggingen påbegynner.

    (Med forbehold det kan bli en stund til..)


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1

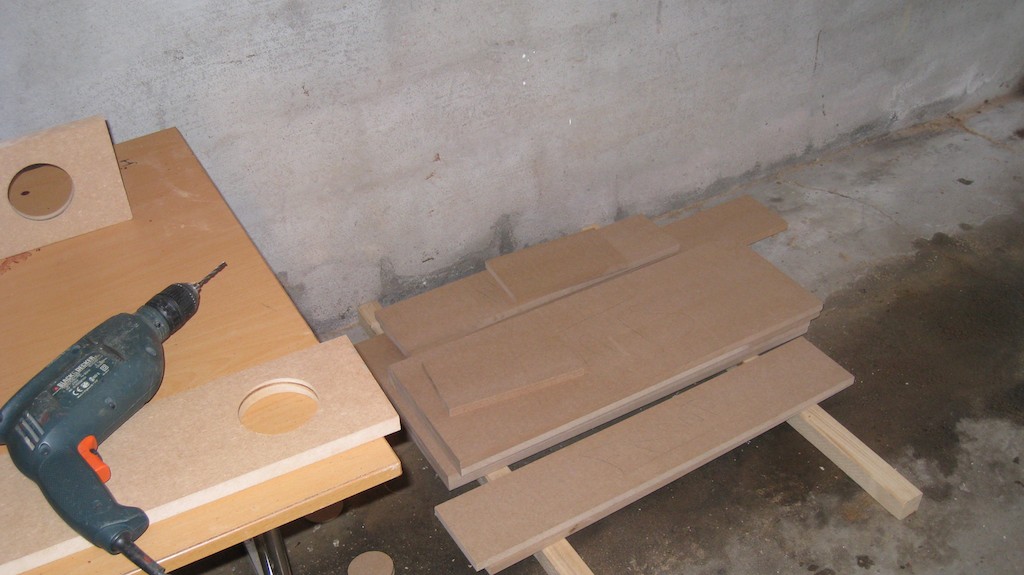

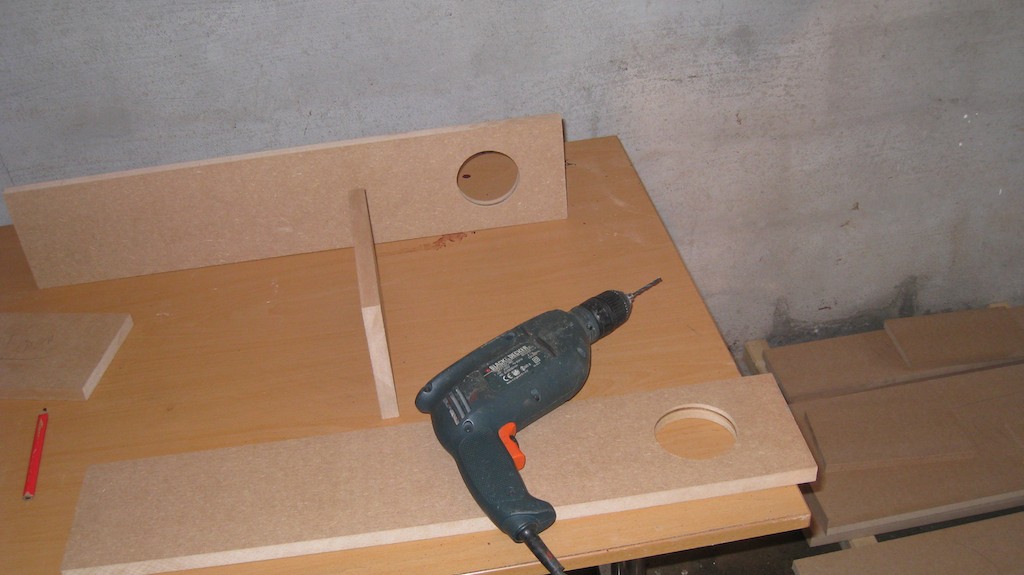

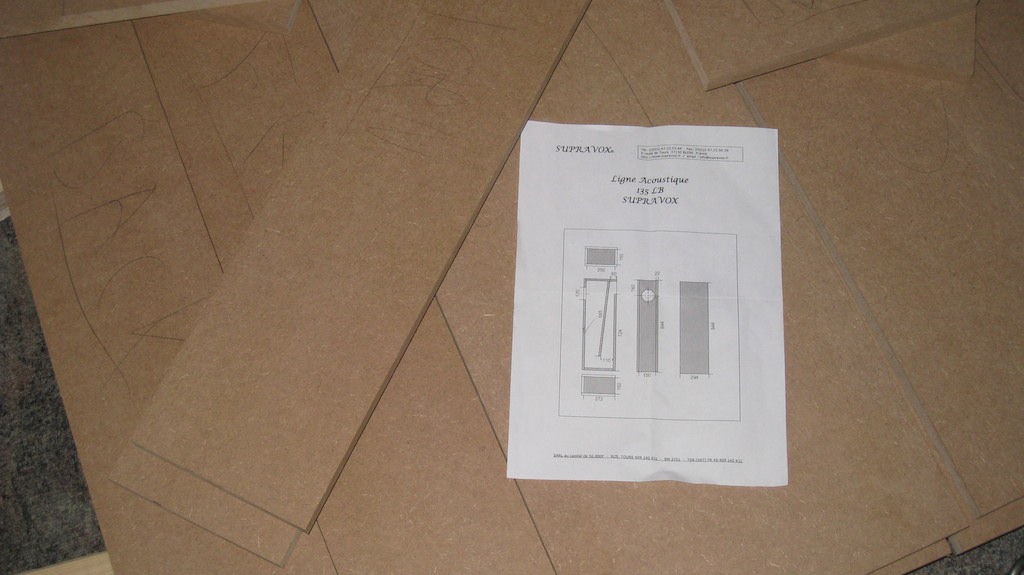

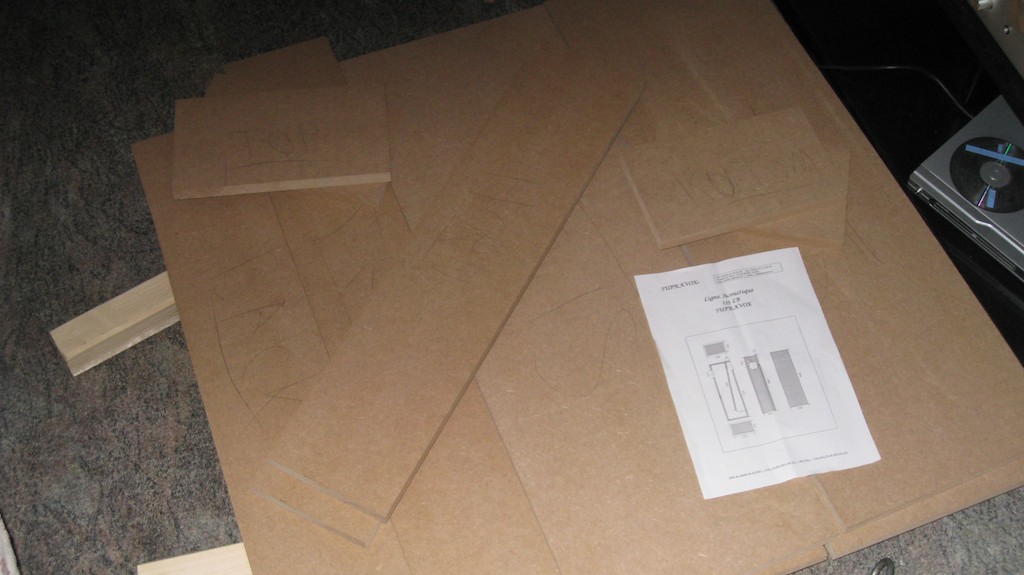

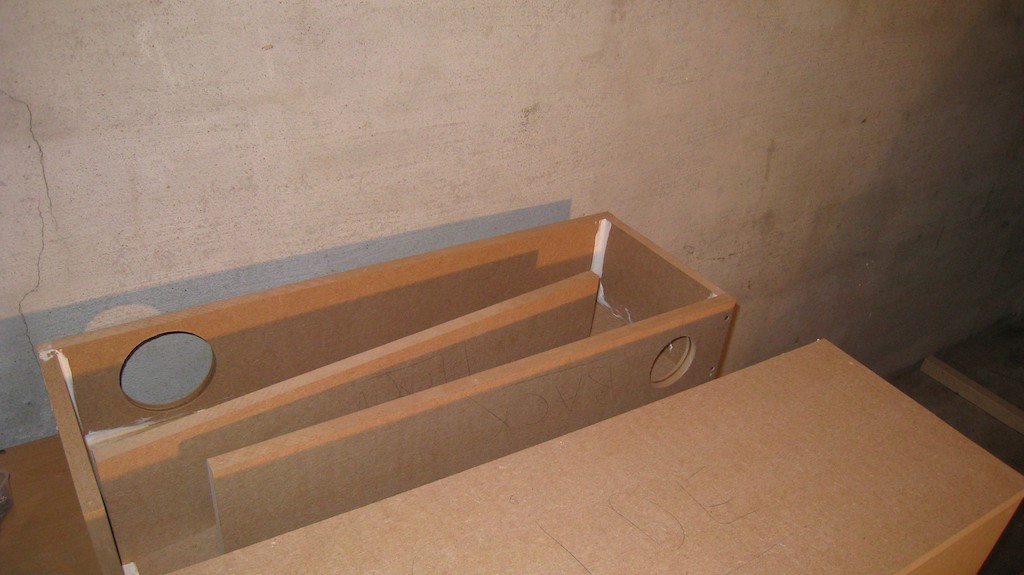

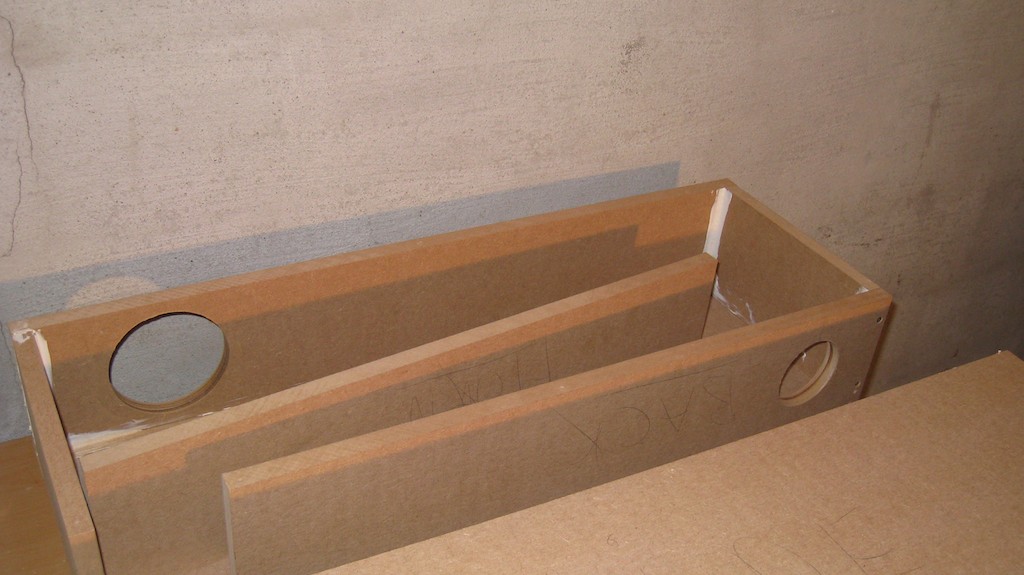

    Det ble 135LB i TQWT kasse.

    Høyttalerne er kommet litt lengre en bildene viser. De er blitt satt sammen og sparklet 1 gang.

    Satser på at etter førstkommende helg vil de være ferdig pusset.

    Deretter står lakkering for tur hos en kompis, eller venners venner;)

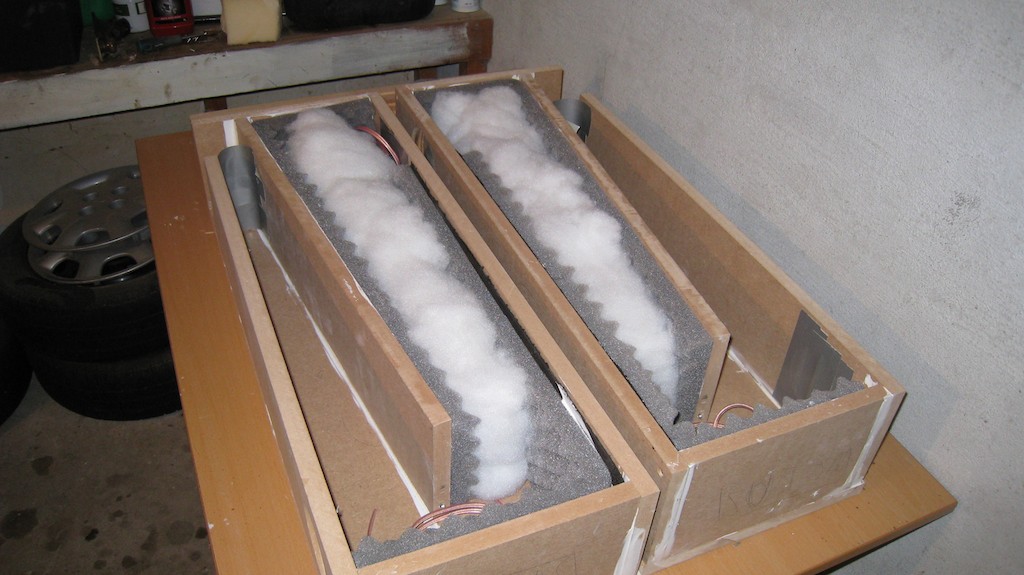

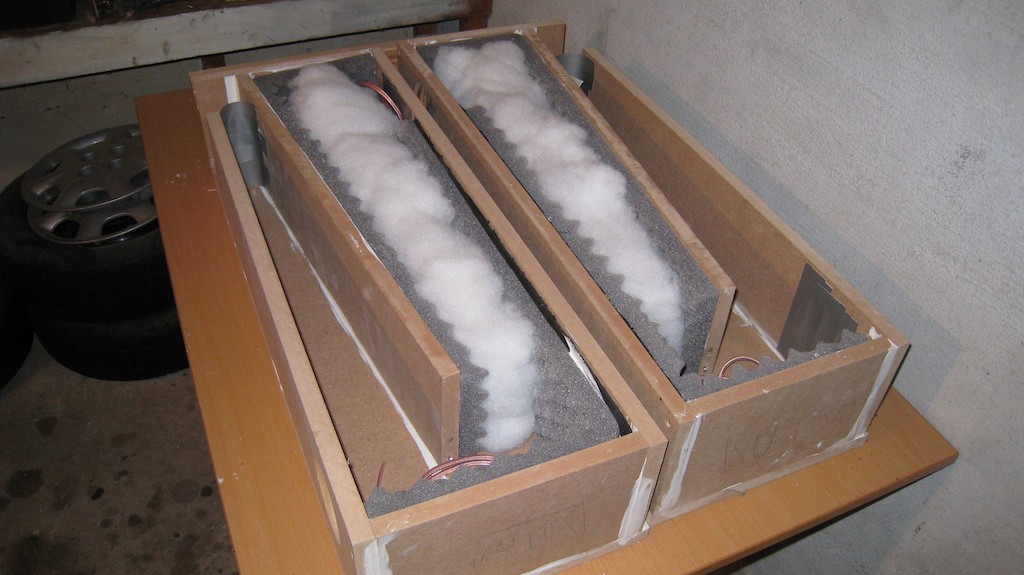

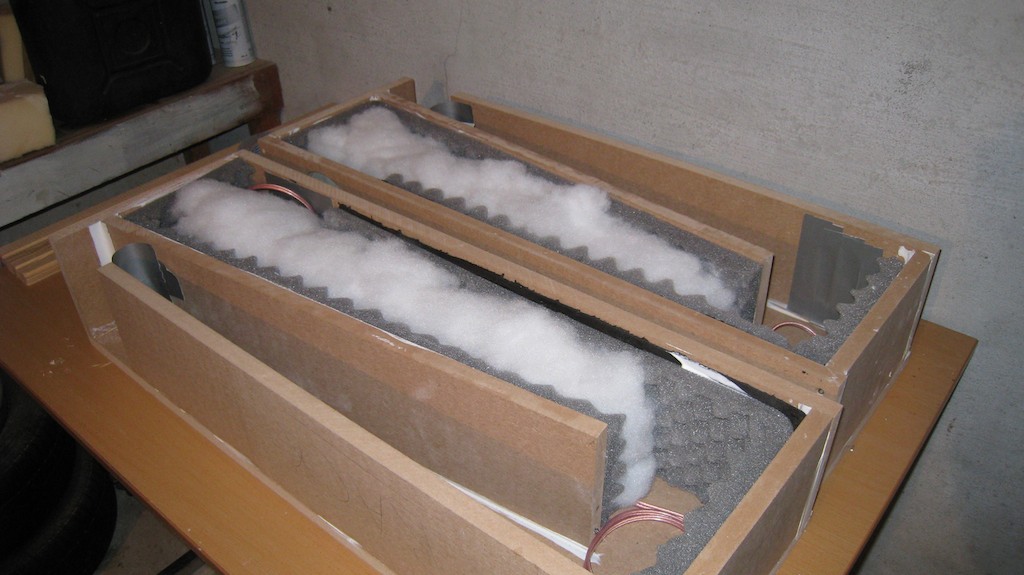

    Kom gjerne med innspill på valg av dempemateriale?

    Dempingen er anslått litt sammen med Øyvind hos Dynabel.

    Planen er å måle dem hjemme med Vellemann SPL og RAW 5.0.

    Deretter begynner jeg med litt tweaking rundt filter design.

    Avhengig av kvaliteten så kommer jeg kanskje til å kombinere dem sammen med en Supertweeter.

    Kom gjerne med innspill rundt valg av supertweeter?

    Har vært brukt sammen med Fostex T90A tidligere..

    En kollega på jobb har god målemikk og oppsett, så mulig jeg kan få litt hjelp der om mitt måle oppsett ikke strekker til.

    Time will show ;D


    muzak

    Overivrig entusiast
    Ble medlem
    13.07.2003
    Innlegg
    502
    Antall liker
    15
    Den ser fin ut så langt. Blir spennende å se og høre om resultatet :)

    Bj


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    Etter mail korrespondanse med Supravox blir det utprøvd et notchfilter på:

    2,2mH // 1uF // 4,7-6,8 ohm.

    Jeg har drodlet litt frem og tilbake, og er særdeles i tvil på hvilket utbytte en supertweeter gir.

    Supravox har i en av sine høyttalere en moddet 135lb hvor de bruker en dometweeter;

    http://www.supravox.fr/anglais/enceintes/135bireftw.htm

    Supravox frarådet bruk av supertweeter på den vanlig fulltone utgaven av 135LB. (Den jeg har..)


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    2012.10.19 suprawox tqwt.jpg

    Som vedlegg ser dere målingen som er utført med Raw 5.0 og Vellemann SPL meter. ca 1-1,5 meter foran høytaler.

    Målingen er ikke særlig gode, men gir en indikasjon. (Sum av forsterker, rom og høytaler, avvik i lydkort og målemikk, +++)

    Jeg har prøvd ut anbefalt notch filter fra Supravox.

    Notch filter med 4.7 ohm syntes jeg låter best.

    Høytalerene egenskaper:

    + Veldig dynamiske
    + Bra følsomhet, fin match til triode forsterker o.l...
    + Imponerende leveranse fra en 5" som fulltone.
    + God på Jazz og blåseinstrumenter og solister.

    - Typisk fulltone lyd; Topper og dipper gjennom hele frekvens spekteret.(ikke til å unngå)

    Sist redigert:

    OB-BB

    Hi-Fi freak
    Ble medlem
    02.05.2012
    Innlegg
    5.438
    Antall liker
    6.385
    Hei på deg.
    Pene kasser - og elementer. Jeg er veldig spent på hvordan du opplever lyden fra disse.

    Jeg har lekt med Supravox i noen år - til og fra - og er særs fornøyd med mellomtone og bass fra disse. Toppen er nok litt så som så - litt typisk fulltoner med tykke papirmembraner, tipper jeg. Mener personlig og høyst privat at de må ha ekstra hjelp oppover.

    Kan nok tenke meg at Supravox fraråder supertweeter på grunn av at lydbildet ikke blir sammenhengende nok - at du får en dip fra 10kHz opp til der en event. diskant overtar. Jeg har tre sett elementer fra Supravox (135LB, 165LB og 215EXC), og den største MÅ ha hjelp.

    Hvis du vi forske litt på dette, er en liten L-formet plate med en tweeter oppå høyttalerkassen en grei vei å gå. Første ordens deling direkte på tweeteren er også enkelt og billig. Husk bare at Supravoxene er ganske lettdrevne og trenger å matches opp mot dette. Om følsonheten på diskanten du prøver er for høy, vil en L-pad satt opp som en variabel motstand gir deg en pekepinn om hvilken tilpasning du kan gjøre til slutt. Når du først er igang med dette, kan jeg også foreslå å prøve med en bakovervendt diskant i tillegg.

    Og så må du være flink å holde tråden din levende med bilder og snacks. Det er ikke akkurat flust med sånne som din her for tida.
    Stå på.

    Ja, det kom jo mer mens jeg satt og skrev.

    Sist redigert:

    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.617
    Antall liker
    1.643
    Sted
    Lena
    BBBJ, hva med en tråd om dine Supravox?
    Kunne tenke meg å høre hva du mener om 215

    Hvordan er høyttalerne plassert når du måler dem? Det kan se ut som om du burde få litt skyv nedover i bassen fra et hjørne og en bakvegg


    Håvard


    nex_86

    Hi-Fi entusiast
    Ble medlem
    04.02.2005
    Innlegg
    351
    Antall liker
    8
    Sted
    Kr.sand
    Torget vurderinger
    1
    Hei,

    Jeg skal se om jeg ikke kan skrive en oppsumering når jeg får tid, med litt info om byggingen, designet, målinger og eventuelle filter løsninger.

    Jeg planlegger å teste ut litt flere filterløsninger, og romplasseringer. Måling ovenfor har liten/ingen hjelp fra rommets hjørner. En hjørneplassering vil hjelpe godt tror jeg..

    Forløpig har jeg jo bare prøvd supravox sin anbefaling. Når jeg får tid skal jeg regne litt på det Notch filteret og kanskje lage et Baffel Step correction filter.

    Det tar nok igjen litt tid igjen ettersom det snart er termin på fruen, og så har jeg en forsterker jeg må bygge ferdig først. :)

    But, stay tuned! skal prøve å holde tråden varm.
