Stiftinspeksjon med billig mikroskop

[Bolinder]

Kjøpte eit USB-mikroskop til kr 160 på eBay, for å sjå om det kunne vera til nytte for inspeksjon av pickupstiftar. Her er nokre bilete, tekne med gratisprogrammet "Cheese" (som fungerer for Linux):

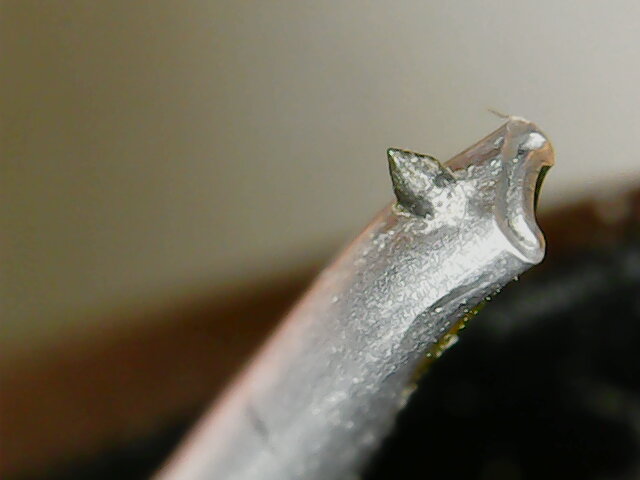

Ortofon OM D25 M (25 um, for gamle monoplater):

Tonar 0194-1 mil (25 um, for gamle monoplater); her ser ein tydeleg at det er berre spissen som er diamant:

Stanton 500 (kjøpt på eBay):

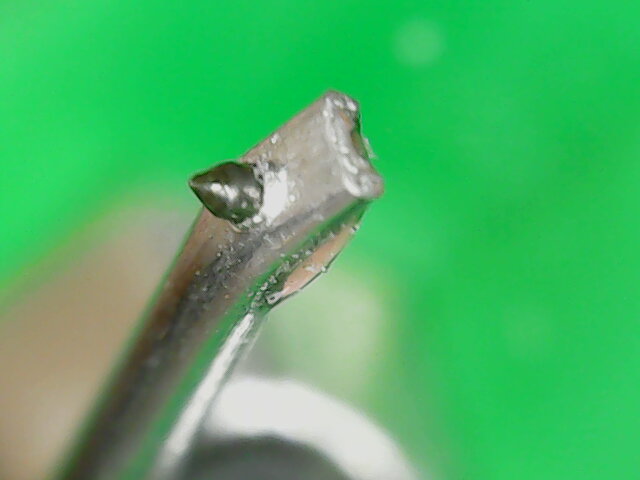

Audio Technica AT-VMN95E (ikkje heilt i fokus):

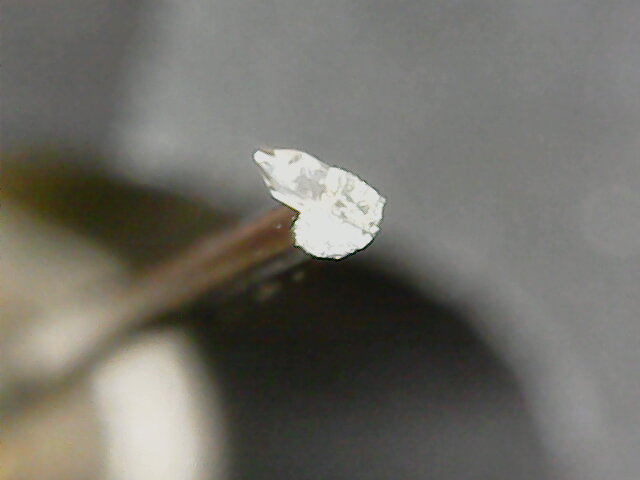

Ortofon Cadenza Black (det var vanskeleg å få gode bilete av denne):

Audio Technica AT7V OCC (stod på ein spelar eg kjøpte bruka; denne let betre enn han ser ut):

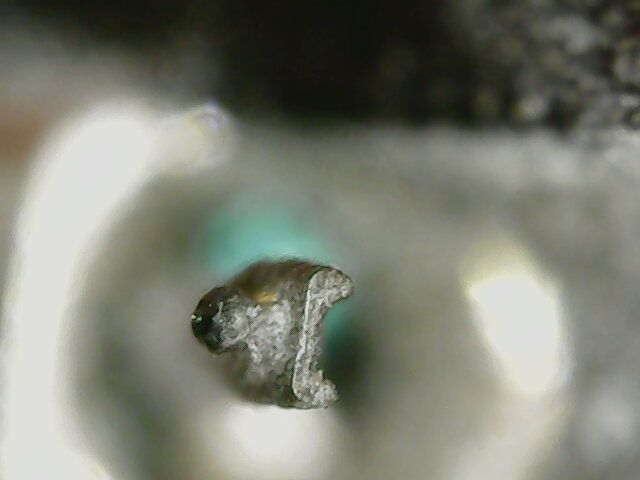

Ein stift som har sett sine beste dagar (var med eit bruktkjøp). Den som identifiserer denne skal få ein fin premie: gratis fottur til Galdhøpiggen:

Det kan vera vanskeleg å få gode bilete med slike billigmikroskop, men til ein pris på kr 160 kan ein vel ikkje venta så mykje meir. Desse bileta vart tekne med mikroskopet i eit stativ, men pickupane var haldne i handa.



[lille hiawata]

Ser jo bra ut.



[Dr Dong]

det var da fine bilder. hvilket mikroskop og hvilken forstørring er det brukt?



[Bolinder]

det var da fine bilder. hvilket mikroskop og hvilken forstørring er det brukt?

Det står ikkje namn på det. Eg kjøpte det billigaste eg fann på eBay. Om du søkjer etter "USB 1000X 8LED 2MP Digitalmikroskop Microskope Lupe Fach PC HD Kamera+Lift Stand" finn du eit som ser heilt likt ut, men med mykje betre stativ enn på mitt. Det er til og med billigare. Men ta ikkje dei oppgjevne spesifikasjonane alt for seriøst. Det kan sjå ut som dei handsamar sanninga på ein lettsindig måte.



[Bolinder]

No fann eg att mikroskopet eg kjøpte. Søk etter "Mini 1000X USB Digital 8*LED Mikroskop Lupe Fach Endoskop HD Microscope Kamera R". Det har forresten gått ned i pris. Men eg vil ikkje anbefala dette; stativet er ikkje brukbart.



[HAREPUSEN]

No fann eg att mikroskopet eg kjøpte. Søk etter "Mini 1000X USB Digital 8*LED Mikroskop Lupe Fach Endoskop HD Microscope Kamera R". Det har forresten gått ned i pris. Men eg vil ikkje anbefala dette; stativet er ikkje brukbart.

inntressant produkt , Hva slag lys setting bruker du ?



[Bolinder]

No fann eg att mikroskopet eg kjøpte. Søk etter "Mini 1000X USB Digital 8*LED Mikroskop Lupe Fach Endoskop HD Microscope Kamera R". Det har forresten gått ned i pris. Men eg vil ikkje anbefala dette; stativet er ikkje brukbart.

inntressant produkt , Hva slag lys setting bruker du ?

Det er innebygd ljos, i form av ein ring med ljosdiodar. Så det er berre å plugga det inn i ein USB port. Det er forresten USB 3.0-port på det eg kjøpte, men dei fleste nye PC-ar har vel USB 3.0-portar. Stativet på dette biletet er laga av plastikk, og er så elendig at mikroskopet har lett for å ramla ut når ein vrir på zoom. Det var med programvare, men eg fekk virusvarsel då eg freista å installera det på ei WIndows-masin. Det treng ikkje å vera virus for det; det er vanleg at drivarar vert oppfatta som virus. Men eg nyttar Linux og der treng ein ikkje å installera drivarar.



[Motorhome]

Innspeksjon av selve platerillen er sikkert også fint på dette microskopet, som før og etter rengjøring



[Bolinder]

Innspeksjon av selve platerillen er sikkert også fint på dette microskopet, som før og etter rengjøring

Tja, her er eit bilete av ei gamal plate med støv på (Mozart, symfoni nr 41). Oppløysinga er ikkje god nok til å sjå om rillene er skadd.



[ptb]

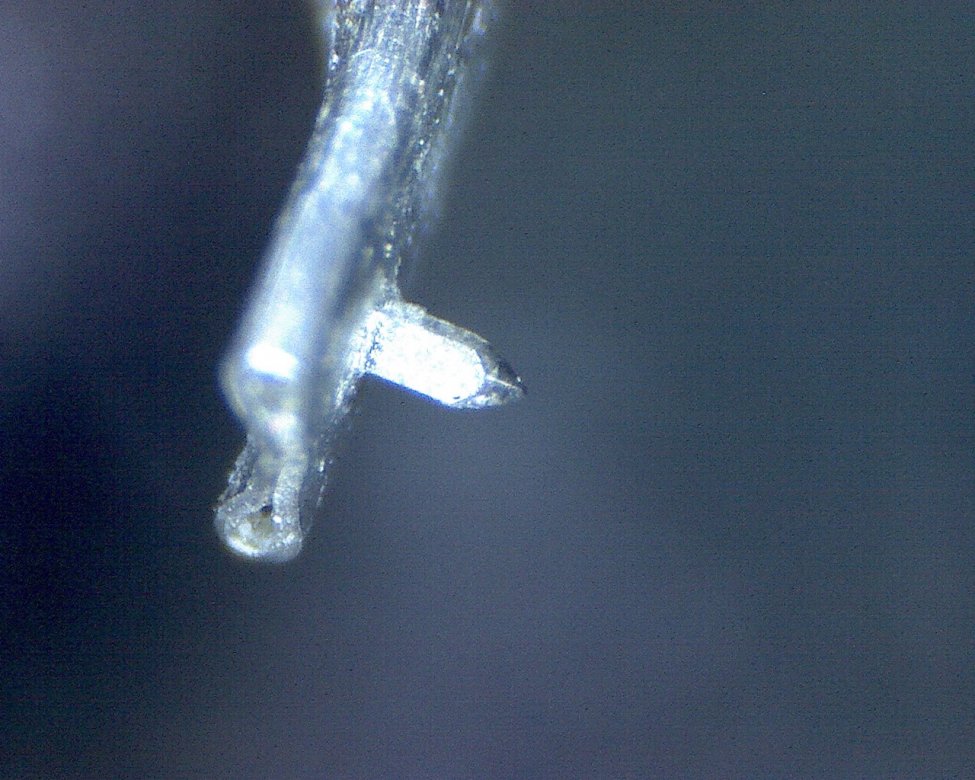

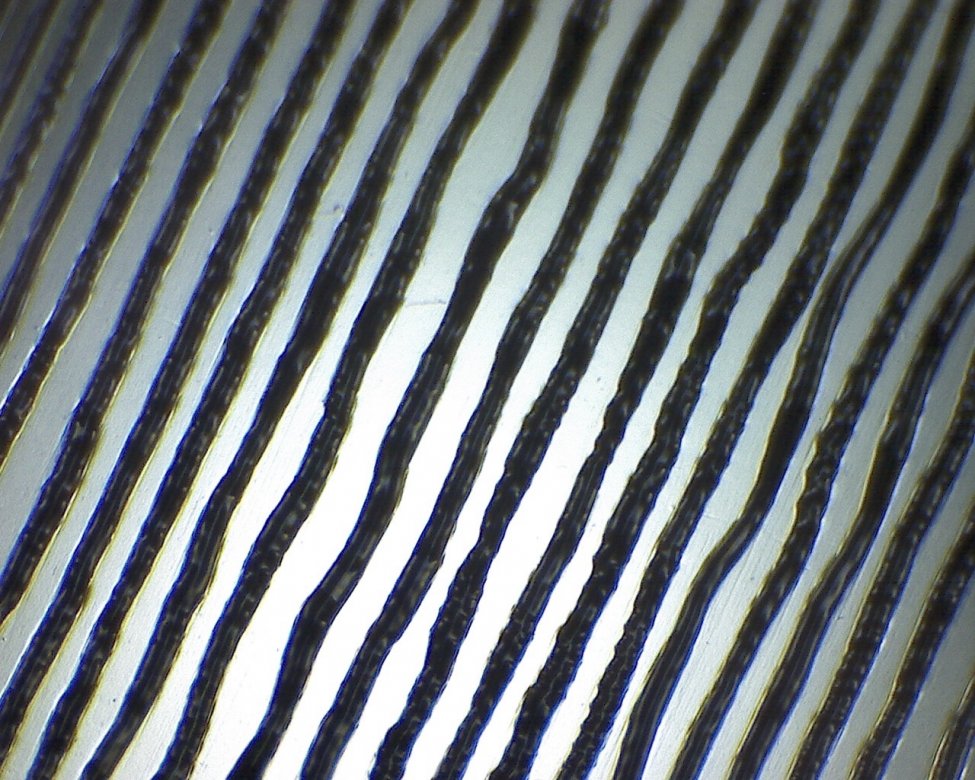

Utseendemessig helt likt det jeg har, men mitt er oppgitt til kun 230x forstørrelse. Allikevel fullt brukbart til å ta bilder av plateriller og stifter:



[ynot]

Utseendemessig helt likt det jeg har, men mitt er oppgitt til kun 230x forstørrelse. Allikevel fullt brukbart til å ta bilder av plateriller og stifter:

Vis vedlegget 567001

Vis vedlegget 567002

Hvilke kamera har du brukt her?
Jeg kjøpte noe plastikk som ligner det som Bolinder viser bilder av og det funket dårlig for meg.



[Svullo]

Åssen ser en slit nål ut ifårhold til enn ny å hvor er slittasjen ?



[ptb]

Hvilke kamera har du brukt her?
Jeg kjøpte noe plastikk som ligner det som Bolinder viser bilder av og det funket dårlig for meg.

Det står Plexgear på det, og jeg kjøpte det på Kjell & co for noen år siden. Plexgear er nok kun et merkenavn som Kjell & co bruker.

Det er temmelig likt det her:

Mao - ganske likt det Bolinder har.



[HasseBasse]

Mht. det sidste billede.....
Er ikke interessert i gåturen, så vil ikke forøge på ID, men ser mere ud som fastbrændt skidt på nålen.
Prøv og få den nål ultralydsrenset, så skal du se, at det sidder den fineste diamanten inden under



[Bolinder]

Mht. det sidste billede.....
Er ikke interessert i gåturen, så vil ikke forøge på ID, men ser mere ud som fastbrændt skidt på nålen.
Prøv og få den nål ultralydsrenset, så skal du se, at det sidder den fineste diamanten inden under

Ja, du har nok rett i det. Det er nok avleiring av gamal vinyl som har festa seg. Skal prokurera ein ultralydrensar og sjå kva som er i "pakken". Det vert om lag som ei arkeologisk utgraving dette.



[Bolinder]

Utseendemessig helt likt det jeg har, men mitt er oppgitt til kun 230x forstørrelse. Allikevel fullt brukbart til å ta bilder av plateriller og stifter:

Vis vedlegget 567001

Vis vedlegget 567002

Desse bileta er betre enn mine, spesielt det av rillene. Mikroskopet ditt kan kanskje brukast til reparasjon? https://www.youtube.com/watch?v=FYZHkDhad54
Det kunne vore interessant med eit profesjonelt mikroskop: https://kottke.org/14/11/microscopic-photo-of-vinyl-record-grooves



[ptb]

^ I software kan jeg gå inn og endre oppløsningen. Vet ikke om du har mulighet til det?



[ynot]

Hvilke kamera har du brukt her?
Jeg kjøpte noe plastikk som ligner det som Bolinder viser bilder av og det funket dårlig for meg.

Det står Plexgear på det, og jeg kjøpte det på Kjell & co for noen år siden. Plexgear er nok kun et merkenavn som Kjell & co bruker.

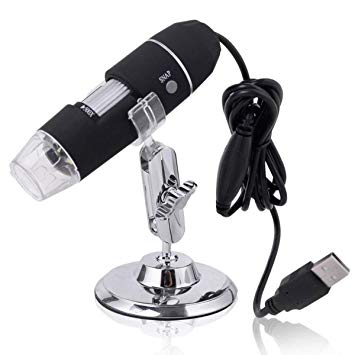

Det er temmelig likt det her:

Vis vedlegget 567003

Mao - ganske likt det Bolinder har.

Utseende er klin likt det jeg har så det er det nok jeg som er ubrukelig



[ptb]

Utseende er klin likt det jeg har så det er det nok jeg som er ubrukelig

Om man googler USB Microscope, så får man en "haug" av treff på slike (som ser helt like ut) - under ulike merkenavn, til ulike priser og med ulike spesifikasjoner (oppløsning/forstørrelse).
Et typisk no-brand Kina-produkt, som sikkert leveres i litt ulike kvaliteter mht bl.a optikk.



[Bolinder]

Utseende er klin likt det jeg har så det er det nok jeg som er ubrukelig

Om man googler USB Microscope, så får man en "haug" av treff på slike (som ser helt like ut) - under ulike merkenavn, til ulike priser og med ulike spesifikasjoner (oppløsning/forstørrelse).
Et typisk no-brand Kina-produkt, som sikkert leveres i litt ulike kvaliteter mht bl.a optikk.

Det stemmer med observasjonane mine òg. Maks oppløysing er 640x480 på det eg kjøpte. Så det er nok grunnen til at ptb får mykje betre bilete enn meg.
I fylgje [1] er den vanlegaste oppløysinga på slike namnlause mikroskop nettopp 640x480. Men til kr. 160 kan ein vel ikkje rekna å få eit profesjonelt mikroskop.

Referanse
[1] USB Microscope Camera Reviews & Buyer's Guide



[Laban MK3]

Utseendemessig helt likt det jeg har, men mitt er oppgitt til kun 230x forstørrelse. Allikevel fullt brukbart til å ta bilder av plateriller og stifter:

Vis vedlegget 567001

Vis vedlegget 567002

Desse bileta er betre enn mine, spesielt det av rillene. Mikroskopet ditt kan kanskje brukast til reparasjon? https://www.youtube.com/watch?v=FYZHkDhad54
Det kunne vore interessant med eit profesjonelt mikroskop: https://kottke.org/14/11/microscopic-photo-of-vinyl-record-grooves

Det proff mikroskopet du linker til er et elektronmikroskop vil jeg tro , vil kun virke hvis du damper på et ledene materiale på objektet .

Mvh



[Bolinder]

Ja, og så har det truleg ein astronomisk pris.



[Bolinder]

Det er forresten USB 3.0-port på det eg kjøpte...

Det viste seg at det er USB 2, ikkje USB 3.



[Bjørn.H]

Apropos rimelige mikroskop. Hvis man beveger seg litt opp i pris, hva kan man få da?



[Bolinder]

Apropos rimelige mikroskop. Hvis man beveger seg litt opp i pris, hva kan man få da?

Kvaliteten på linsene aukar, oppløysinga blir betre og det er muleg å få betre optisk forstørring (ikkje det same som digital forstørring). For å dra nytte av eit godt mikroskop lyt ein ha eit stødig stativ. Men prisen går fort oppover, ser det ut til. Ei løysing er å kjøpa eit bruka mikroskop og utstyra det med eit separat mikroskopkamera. Men då lyte ein passa på at kamera kan monterast på mikroskopet. Det er nokre mikroskopkamera som nyttar HDMI, i staden for USB. men eg veit ikkje om dette fungerer med dei ulike gratisprogramma.



[Ingeniøren]

Et slikt bør gjøre jobben, og er det ikke bra nok så finnes bedre på finn...

https://www.finn.no/bap/forsale/ad.html?finnkode=154295607

https://www.finn.no/bap/forsale/search.html?category=0.93&q=mikroskop&search_type=SEARCH_ID_BAP_ALL
