    Tenkte jeg kunne lage en tråd om div ting jeg pusler med for tiden. Jeg er ingen erfaren DIY'er, og jeg har ingen utdanning innen elektro eller lignende å støtte meg på. Har for tiden flere baller i luften, men ikke noe bestemt mål. Jeg er noen ganger impulsiv, og jeg starter på ting jeg finner spennende uten at dette nødvendigvis går sammen med det jeg holder på med fra før. Som hos så mange andre er det nok veien som er målet.

    Grunnen til at jeg har startet med dette er for å blåse nytt liv i hifi-interessen. Har vært interessert i dette siden jeg var guttunge, men de siste par årene har vært ganske dødt. Må vel også si at jeg har blitt påvirket en del av de mange flotte DIY tråder her.

    Jeg har tidligere bygget et par GB300D monoblokker. Dette er vel mitt eneste DIY prosjekt.
    Disse var det en her på HFS som kjøpte av meg.

    GB300D



    Her er det noe deler til en JC2 preamp med kubota regulatorer. Dette skal etter hvert bli en dual mono preamp i to kabinetter.




    Her er det print til First Watt F5 Turbo. Dette skal bli en stereo V3 forsterker i et kabinett.


    Sist redigert:

    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Takk for det. :)

    Jeg håper på å få litt hjelp fra de mer erfarne underveis. Regner med at det trengs. :)

    Jeg har samlet noe deler og montert litt på preampen.



    Gain stage og regulatorer ferdig. Ikke testet.


    Trafoer kjøpte jeg fra Ine123 her på hfs. Det er to stk. 24-0-24V 150VA som skal forskyne regulatorene.
    Jantzen koblingskondiser kjøpte jeg fra Polen.
    Jeg har også delt printet med gain stage for å separere dem i kabinettet.




    liliya

    Overivrig entusiast
    Ble medlem
    28.11.2002
    Innlegg
    751
    Antall liker
    488
    Torget vurderinger
    14
    Velkommen i "selvbyggergjengen". Ser ut som du har kommet godt i gang. Det som er så fint her, er at det er så mange som velvillig deler kunnskap og erfaringer. Lykke til i fortsettelsen.
    Mvh.
    Eivind Stillingen


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Dette F5 Turbo V3 bygget blir litt kostbart, og jeg er nødt til å ta ting etter hvert. Siden jeg noen ganger er litt utolmodig av meg kjøpte jeg deler til en vanlig F5 på bruktbørsen her, så da har jeg noe å pusle med i mellomtiden. Hadde tenkt å kjøpe First Watt kabinett fra Thailand til denne, slik som Leikis har handlet, men bestemte meg for å prioritere F5 V3 bygget. Kabinett til V3 er på vei, og til F5 velger jeg å forsøke med et MI kabinett jeg har fra før.

    Boring og gjenging i kjøleribbe.



    Kabler loddet, og kort montert.


    Begge kanaler ferdige.


    Er redd for at kjølingen her blir i minste laget. Noen som har noen formening om det?
    Railspenning blir rundt 24V. Husker ikke nøyaktig nå.


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.648
    Antall liker
    1.666
    Sted
    Lena
    Tja, mine ble varme nok med dobbelt sås tore kjøleribber :cool:
    Hva slags preamp er dette?
    Mye gain?

    Håvard


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Hvor varme? Jeg får justere bias så høyt som det er mulig. Hvis jeg synes det virker lovende kommer jeg nok til å koste på et nytt kabinett med mer kjøling.

    På preampen er ikke gain oppgitt, men etter det jeg forstår kan man regulere gain med Jfet'ene i gainstage'ne(?). Denne er basert på Mark Levinson JC2 designet av John Curl. Modular Stereo Preamplifier JC 2 Kit Premium Parts Ultimate Performance | eBay


    Haavard

    Hi-Fi freak
    Ble medlem
    30.11.2002
    Innlegg
    6.648
    Antall liker
    1.666
    Sted
    Lena
    Husker ikke hvor varmt, men varmt nok til å synes det var litt ubehagelig å legge hendene på ribbene
    Du får ta med pre ampen å teste den her. Kunne vært morsomt å høre den, på eget oppsett. Har to førsteg her selv, aikido og hayto

    Håvard


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Ja, blir nok snaue disse kjøleribbene. Men jeg skal fullføre for å erfare selv.

    Kan godt teste preampen hos deg, men først må den bli ferdig. Venter på deler fra Romania som skulle vært her for en mnd siden...
    Kabinett er også noe som ikke er klart. Er i dialog om et custom kabinett, men ikke noe er avgjort.


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Gjort litt mer på den lille forsterkeren. Trafoen har sekundærspenning på 18V og jeg ser nå at kondisene i poweret er spesifisert til 25V. Ikke noe sikkerhetsmargin med andre ord. Er ikke komfortabel med dette, så de må nok byttes ut. Men det bør ikke vel ikke være fare å sette spenning på dette for å teste?


    Et dårlig iPad bilde.

    Vis vedlegget 287145

    Edit: Beklager, men bildet blir opp ned uansett hva jeg gjør med dette råttene eplet. :p


    Vedlegg

    Sist redigert:

    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.232
    Antall liker
    1.803
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    Ja det var vel litt lav spenning, men de tåler vel langt mere en oppgitt. Men de lever sikkert ikke like lenge som noen med mere spenning ?
    Selv bruker jeg 63 volt til Aleph J


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei SRM:)

    For det første: Gratulerer med egen Diy-tråd ! Ser du har mange jern i ilden, dette blir moro å følge med på :). Stå på !

    Når det gjelder kondisene dine, så bør du nok gå opp til 40V, eller mer. 40V burde holde, da har du en margin på 15V. Hvis prisforskjellen ikke er for stor mellom 40V og 63V (og du har plass) så kjør på med 63V . Ellers går det fint å teste med de 25V kondisene du har, men de bør byttes ut.
    Fin tråd dette her, som jeg garantert kommer til å følge med på :)

    Mvh.
    Johnny


    HCS

    En vanlig fyr fra bygda..
    Ble medlem
    22.02.2007
    Innlegg
    22.293
    Antall liker
    18.267
    Sted
    Nesten Gjøvik..
    Torget vurderinger
    21
    Fint rack du hadde.. :cool:.. Fint at du har tatt mot til deg å lagd en egen tråd. Skal følge med her.


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Ja det var vel litt lav spenning, men de tåler vel langt mere en oppgitt. Men de lever sikkert ikke like lenge som noen med mere spenning ?
    Selv bruker jeg 63 volt til Aleph J
    Tester med disse, så får vi se!

    Hei SRM:)

    For det første: Gratulerer med egen Diy-tråd ! Ser du har mange jern i ilden, dette blir moro å følge med på :). Stå på !

    Når det gjelder kondisene dine, så bør du nok gå opp til 40V, eller mer. 40V burde holde, da har du en margin på 15V. Hvis prisforskjellen ikke er for stor mellom 40V og 63V (og du har plass) så kjør på med 63V . Ellers går det fint å teste med de 25V kondisene du har, men de bør byttes ut.
    Fin tråd dette her, som jeg garantert kommer til å følge med på :)

    Mvh.
    Johnny
    Hei Johnny.

    Jeg har stor respekt for det du har bygget og du har gitt meg masse inspirasjon. At du vil følge tråden min synes jeg er artig. :)

    Har lyst til å teste først, og hvis det virker bra kommer jeg nok til å koste på nytt kabinett og ny kondensatorbank.
    Alt er koblet til nå, men ikke testet med støm enda.

    Fint rack du hadde.. :cool:.. Fint at du har tatt mot til deg å lagd en egen tråd. Skal følge med her.
    Ja, fint rack du hadde også!;) Skulle gjerne hatt det racket nå faktisk. Fint du vil følge med. Følger tråden din jeg også, i stillhet.


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Dukket opp tre tunge esker på kontoret i dag gitt. Hva kan nå dette være?:rolleyes:


    Vedlegg

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei :)

    Se å få åpnet eskene da mann ! Jeg venter jo på AKKURAT det samme !;) 8)
    Like spent som en guttunge, jeg . Håper det står til forventningene.

    Mvh.
    Johnny


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    De seks pakkene i midten er i alle fall kjøleribbene. Øverst til høyre, fronten ?

    Mvh.
    Johnny


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22

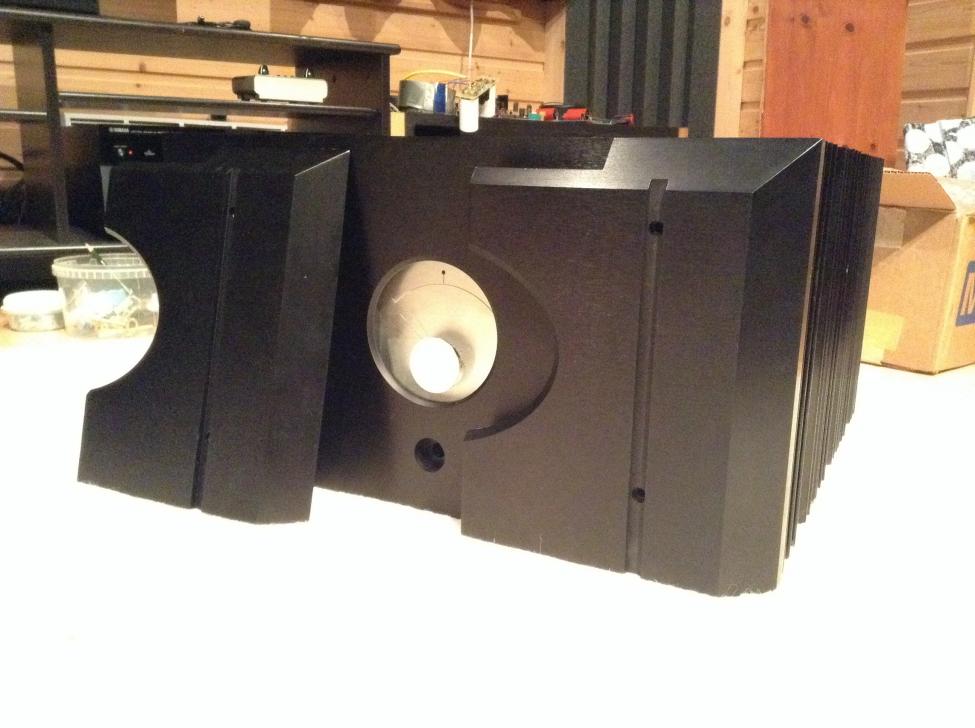

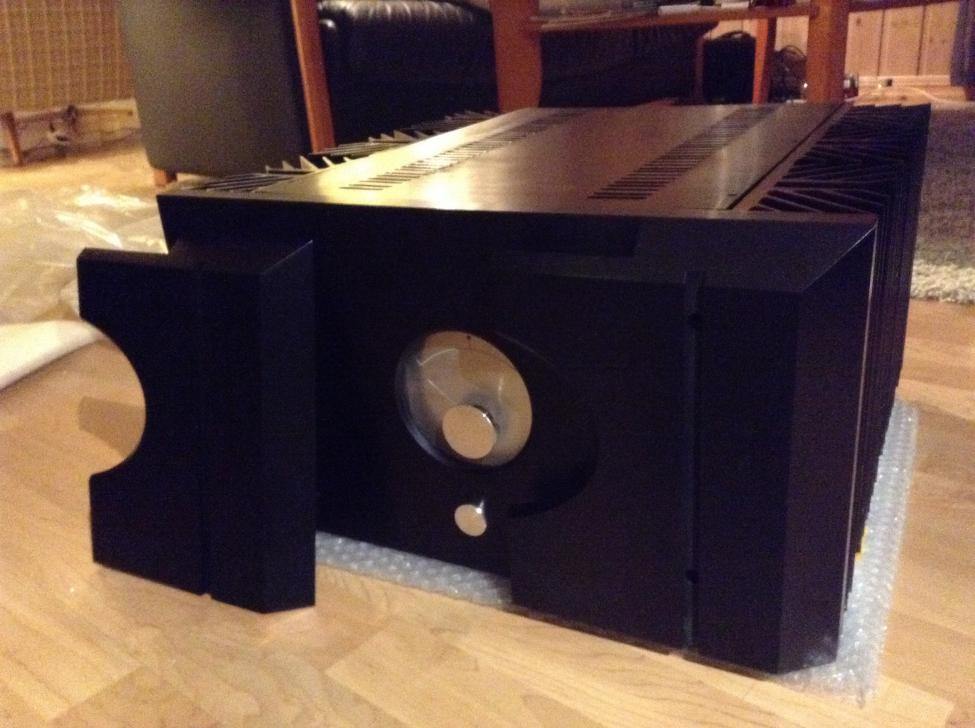

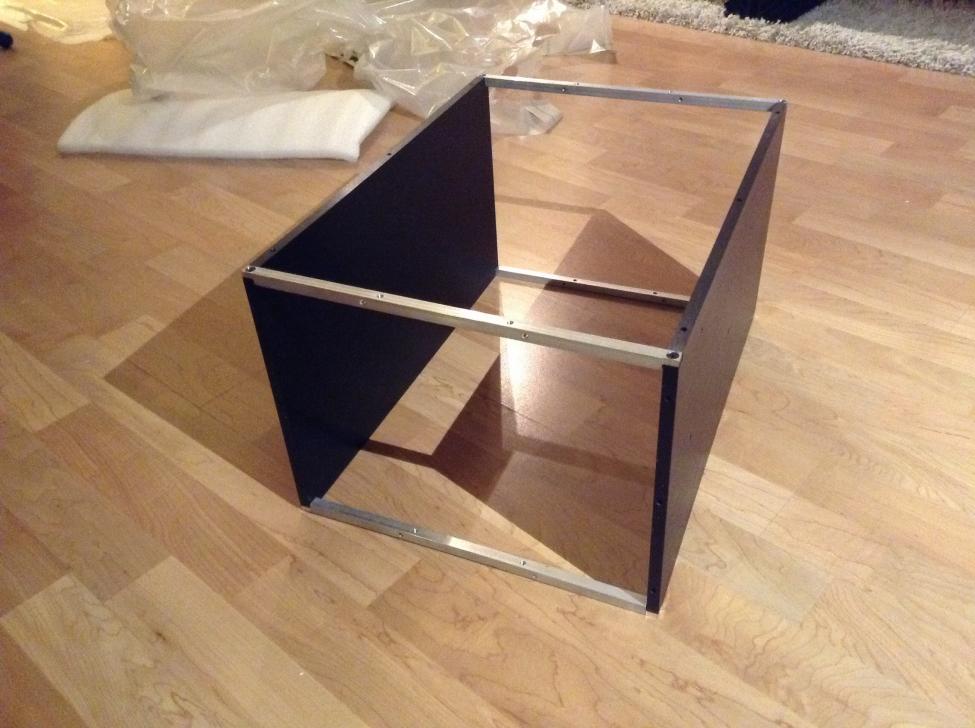

    Stort, tungt chassis som ser skikkelig tøft ut! Men, et par skår i gleden.

    Det er div små hakk og skrammer litt her og der på de forskjellige deler. En annen ting er at de har sendt med to like deler til frontplata. Hadde dette vært et Pass Labs chassis hadde det i hvert fall aldri kommet gjennom QC. Det å be om sort front betyr ikke at display og power knapp er sort tydligvis. Men det er i grunnen min egen feil at jeg ikke spesifiserte dette.

    Det er kanskje for mye å forvente at alt skal være helt 100% sett med en petimeters øyne? Vist er chassiset kostbart, men om man tenker litt på det er det egentlig ikke det likevel. Når man ser hvor mye aliminium og maskinering det er, så er vel prisen latterig lav?

    Dårlige bilder dette, men om noen er interessert kan jeg ta mer detaljerte bilder med DSLR kamera.
    Reiser bort et par dager i forbindelse med jobb i morgen, så det blir evt ikke før til helga. :)


    Vedlegg

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei :)
    Synd dette med fronten. Her har det nok skjedd en miss når delene til fronten ble sendt til "ekstra" eloksering (dvs. ikke orginalt). Dette rydder de nok opp i. :)
    Spm. : Fulgte det med en power-bryter, eller kun power-knapp ? Display i sort finnes nok ikke, men power-knapp hadde vel latt seg eloksere, hvis den er i alu. da ?
    Et bilde av bakplaten ? Min kommer vel om ca. en drøy uke, dog med front i naturell alu. Hvis jeg finner ut at jeg vil ha den sort senere, gjør jeg det "lokalt" , selv om det koster litt ekstra.

    Mvh.
    Johnny

    T

    Tittentei

    Guest
    Vanvittig rått, selv om det ikke var ripefritt... :(

    Kanskje det går ann å få eloksert de delene som har skrammer i Norge? Er det ikke både dyp- og overflateeloksering man driver med? Kanskje denne bare er overflateanodisert, og derfor mer utsatt for skrammer?

    Hva må man regne med å ut med for kabinett + byggesett, egentlig? Fikk lyst til å bygge bare pga chassis, lol!


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei :)
    Hva må man regne med å ut med for kabinett + byggesett, egentlig? Fikk lyst til å bygge bare pga chassis, lol!
    Kabinett: 6372,- Inkl. frakt. Byggesett ? Nope, dvs. det spørs hva du har tenkt å putte inn i kabinettet ?

    Mvh.
    Johnny

    T

    Tittentei

    Guest
    Hei :)
    Hva må man regne med å ut med for kabinett + byggesett, egentlig? Fikk lyst til å bygge bare pga chassis, lol!
    Kabinett: 6372,- Inkl. frakt. Byggesett ? Nope, dvs. det spørs hva du har tenkt å putte inn i kabinettet ?

    Mvh.
    Johnny
    Hallo :]

    Det var ikke avskrekkende. Har overhodet ikke peiling! Lurker bare rundt her og prøver å få oversikt over hva som kreves for å gjennomføre et byggeprosjekt som dette og om de 20 tilfeldig utdelte tærne kan klare av en slik oppgave. :)

    Dette chassiset var helt sykt stilig og ga motivasjon!


    Mvh
    Lavpannet


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Hei :)
    Synd dette med fronten. Her har det nok skjedd en miss når delene til fronten ble sendt til "ekstra" eloksering (dvs. ikke orginalt). Dette rydder de nok opp i. :)
    Spm. : Fulgte det med en power-bryter, eller kun power-knapp ? Display i sort finnes nok ikke, men power-knapp hadde vel latt seg eloksere, hvis den er i alu. da ?
    Et bilde av bakplaten ? Min kommer vel om ca. en drøy uke, dog med front i naturell alu. Hvis jeg finner ut at jeg vil ha den sort senere, gjør jeg det "lokalt" , selv om det koster litt ekstra.

    Mvh.
    Johnny
    Ja, jeg har meldt ifra så får vi se.:)

    Det følger med bryter, så det er ikke noe problem. Knappen er av alu. Har ikke sett så nøye på,det enda, men det displayet ser ut som er ei plate av aluminium. Tror det ville la seg gjøre å eloksere det. Men dette kan jeg fikse selv uansett. Er kanskje bedre å lakkere.

    Dette chassiset er ikke av samme type som XA klonen jeg sendte deg link til. Det chassiet så bedre ut egentlig.

    Hvordan var det med hakk og riper i Krell chassisene du har kjøpt? På mitt er det mest på kjøleribbene, og det ser ut som har skjedd etter eloksering. De har dekket det med sort farge etterpå.


    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei :)

    Hvordan var det med hakk og riper i Krell chassisene du har kjøpt? På mitt er det mest på kjøleribbene, og det ser ut som har skjedd etter eloksering. De har dekket det med sort farge etterpå.
    Mine to kabinetter har vært helt plettfrie, og jeg er ganske petimeter jeg også ;). Så får vi se når XA klonen dukker opp.......

    Mvh.
    Johnny


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Riktig. Litt vanskelig å kommunisere med selger til tider, men det ordner seg sikkert. :)

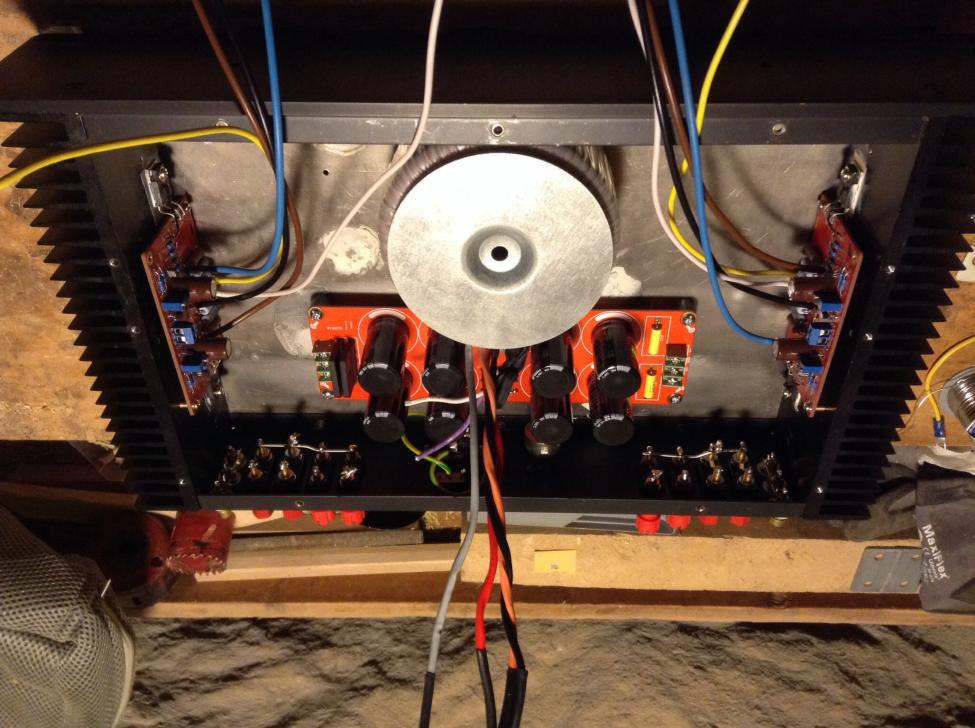

    Jeg har koblet opp F5 forsterkeren. Jeg tok sjangsen og bare plugget den i. Railspenning ligger på i overkant av 26V ubelastet. Jeg justerte bias slik at jeg fikk 0,6V over source motstandene som jeg har sett anbefalt på diyaudio og null DC på output. Railspenning sank til ca 23,5V. Etter ca 40 min ligger ribbetemp på rundt 55 grader med en romtemp på 23. Litt varmt kanskje, men betydelig bedre enn fryktet.

    Har ikke spilt på den enda. Det får vente til helga. Skal legge ut et par bilder også når helga kommer.

    I dag dukket disse to eskene opp.


    Vedlegg

    Ine123

    Hi-Fi freak
    Ble medlem
    20.09.2013
    Innlegg
    1.998
    Antall liker
    2.464
    Sted
    Halden
    Hei :)

    Etter ca 40 min ligger ribbetemp på rundt 55 grader med en romtemp på 23. Litt varmt kanskje, men betydelig bedre enn fryktet.
    55 grader er hva de fleste mener er max. temp. på en heathsink (ved romtemp.) på et utgangstrinn. Erno Borbely er en av de som mener dette. Noen kjører nok "hardere" , dog ;). Setter max-grense selv ved 55 grader, for å være på den sikre siden. At rail-spenningen synker til 23,5 V, tyder på en under-dimisjonert Psu, eller hva skal dette trinnet egentlig ha ?


    Hva er det i eskene, da ? Spent,......som alltid jeg ! ;)

    Mitt kabinett er nå på vei, burde ha det på Mandag/Tirsdag.


    Mvh.
    Johnny


    HAREPUSEN

    Hi-Fi freak
    Ble medlem
    04.11.2009
    Innlegg
    1.222
    Antall liker
    395
    Sted
    telemark
    Torget vurderinger
    2
    Må huske på at klasse A ampene ikke blir varmere ved load , det er viktigere at bias og temp er stabil ,,,, en varm sommer dag vil du kansje få 60c som og er akseptabelt

    • Liker
    Reaksjoner: SRM

    ArildD

    Hi-Fi freak
    Ble medlem
    24.06.2008
    Innlegg
    1.369
    Antall liker
    735
    Sted
    Akershus
    Torget vurderinger
    22
    Oem bygde m2 og F3 marsjerte rundt 58c i sommer da det var 28 c i stua.
    Jeg er trolig gærn, men synes de spiller best når varm . Med 2 140mm vifter rett bak ribben (5db støy) og temperatur under 40c føles det som om noe mangler lydmessig.
    OM jeg ikke husker feil, så har jeg sett 62c på det høyeste.

    Arild

    • Liker
    Reaksjoner: SRM

    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Hei :)

    Etter ca 40 min ligger ribbetemp på rundt 55 grader med en romtemp på 23. Litt varmt kanskje, men betydelig bedre enn fryktet.
    55 grader er hva de fleste mener er max. temp. på en heathsink (ved romtemp.) på et utgangstrinn. Erno Borbely er en av de som mener dette. Noen kjører nok "hardere" , dog ;). Setter max-grense selv ved 55 grader, for å være på den sikre siden. At rail-spenningen synker til 23,5 V, tyder på en under-dimisjonert Psu, eller hva skal dette trinnet egentlig ha ?


    Hva er det i eskene, da ? Spent,......som alltid jeg ! ;)

    Mitt kabinett er nå på vei, burde ha det på Mandag/Tirsdag.


    Mvh.
    Johnny
    Når det kommer til denne ampen så er vel dette mer et slags prøveprosjekt. Og fordi jeg er litt utolmodig. :rolleyes:
    Er ingen petimeter når det gjelder denne. I hvert fall ikke foreløbig. Viser det seg at den imponerer under test vil jeg nok ta noen grep.

    Håper kabinettet ditt er bra da. Føler jeg blir litt frustrert når de ikke helt forstår hva jeg mener når jeg har sendt med bilder osv.

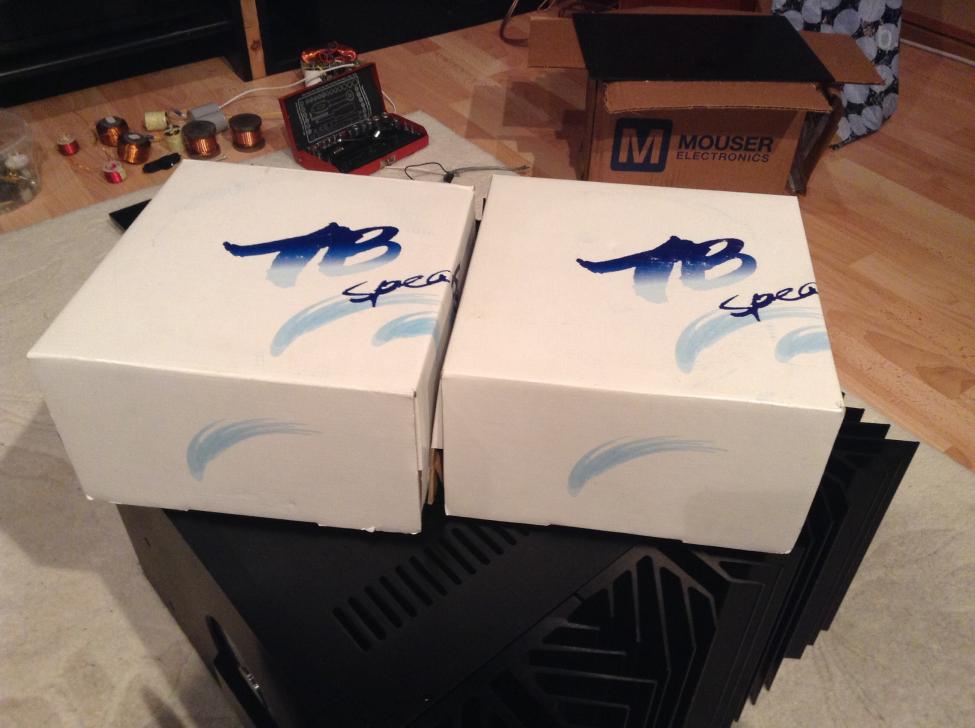

    I eskene er det TB W8-1808. Har kanskje en liten plan for disse. Vi får se. :)

    Må huske på at klasse A ampene ikke blir varmere ved load , det er viktigere at bias og temp er stabil ,,,, en varm sommer dag vil du kansje få 60c som og er akseptabelt
    Det har jeg tatt med i beregningen. Blir vel ofte litt kjøligere ved last.

    Oem bygde m2 og F3 marsjerte rundt 58c i sommer da det var 28 c i stua.
    Jeg er trolig gærn, men synes de spiller best når varm . Med 2 140mm vifter rett bak ribben (5db støy) og temperatur under 40c føles det som om noe mangler lydmessig.
    OM jeg ikke husker feil, så har jeg sett 62c på det høyeste.

    Arild
    Jeg har tenkt noe av det samme selv når jeg tidligere har hatt klasse A forsterker. Den låter best når den når maks temp. Mulig det er noe jeg innbiller meg men?


    AAaF

    Overivrig entusiast
    Ble medlem
    12.01.2007
    Innlegg
    981
    Antall liker
    118
    Ein liten ting; Ser ut som du har brukt kjølepasta OG silikonisolatorar på prototypen? Det er i såfall ikkje optimalt. Dersom du har silikonisolator, så skal du ikkje ha noko som helst imellom.


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Takk for tipset. Det var jeg faktisk ikke klar over.


    SRM

    Hi-Fi freak
    Ble medlem
    12.06.2009
    Innlegg
    2.532
    Antall liker
    2.293
    Sted
    Oppland
    Torget vurderinger
    22
    Ikke så produktiv i dag. Har montert signalkabler internt i kabinettet. Hvis noen stusser på kabelføring her så har jeg valgt å beholde litt lengde på kablene siden dette neppe er endelig løsning.


    Avbildet litt lengere opp er et par esker med TB W8-1808. Jeg hadde fra før stående et par Patos 401 med 8" bass/mellomtone.
    Fristelsen for å montere inn TB i disse ble ganske stor. Så tenkt, så gjort!

    Kabinettet er nok litt lite, og et zobel filter hadde ikke vært å forakte. Likevel, koblet opp mot F5 forsterkeren spiller dette imponerende!

    For å korrigere mangelen på zobel har jeg i dag valgt å bruke et annet tweak.

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
