Spørsmål om strømforsyning?

Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Jeg trenger en strømforsyning som gir 15v dc på pluss og 15 v dc på minus og så er det jord i midten.
Detta er jeg klønete på ,men den som intet våger intet vinner.
spørsmålet mitt er, når jeg måler fra jord til dc pluss eller minus ,skal jeg da måle 15v
eller skal jeg få 15 v på multimeteret når jeg måler over pluss og minus polene.


Delle

Hi-Fi freak
Ble medlem
09.03.2007
Innlegg
1.448
Antall liker
28
Jord til DC+: +15V
Jord til DC-: -15V
DC- til DC+: +30V

Mvh


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.174
Antall liker
6.025
Torget vurderinger
12
Nikko03 skrev:
Jeg trenger en strømforsyning som gir 15v dc på pluss og 15 v dc på minus og så er det jord i midten.
Detta er jeg klønete på ,men den som intet våger intet vinner.
spørsmålet mitt er, når jeg måler fra jord til dc pluss eller minus ,skal jeg da måle 15v
eller skal jeg få 15 v på multimeteret når jeg måler over pluss og minus polene.
Jord er 0 volt. Resten er tallinjen. Delle sa det


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Tusen takk for hjelpen da skal det nok ordne seg her :)
Jeg må bare si denne sentralen er uvurderlig i form av hjelp ,og hyggelige mennesker :)
Glad jeg sponset ny server med noen kroner må jo verdens beste investering :)


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
men når jeg først er i gang med spørsmåla mine er det noen som har en lettfattelig
tegning som gjør at jeg kan få 15ac til å bli 15v dc :)
må bare spørre jeg ,kan jo ingen ting men har lyst til å lære :)


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.174
Antall liker
6.025
Torget vurderinger
12
Da må den reguleres for likerettet får du noen volt over 15. Hvor stor er lasten da?


xerxes

Hi-Fi freak
Ble medlem
08.01.2005
Innlegg
5.374
Antall liker
1.086
Sted
Holmestrand
Nikko03 skrev:
men når jeg først er i gang med spørsmåla mine er det noen som har en lettfattelig
tegning som gjør at jeg kan få 15ac til å bli 15v dc :)
må bare spørre jeg ,kan jo ingen ting men har lyst til å lære :)
15 V AC vil gi ikke gi 15 V DC (blir vel ca 21 V). Hvis du skal ha 15 V ut trenger du en regulator


Her kan du selvsagt sette inn regulatorer etc etter behov

Og da blir det omtrent slik, legg merke til at det er en annen trafo:


Jeg fant de her:

Uregulert:http://freecircuitdiagram.com/2008/08/28/basic-symmetric-power-supply/

Regulert:http://freecircuitdiagram.com/2008/08/14/regulated-15-15-volts-symmetric-power-supply-from-12-volt-transformer/


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Trondmeg skrev:
Da må den reguleres for likerettet får du noen volt over 15. Hvor stor er lasten da?

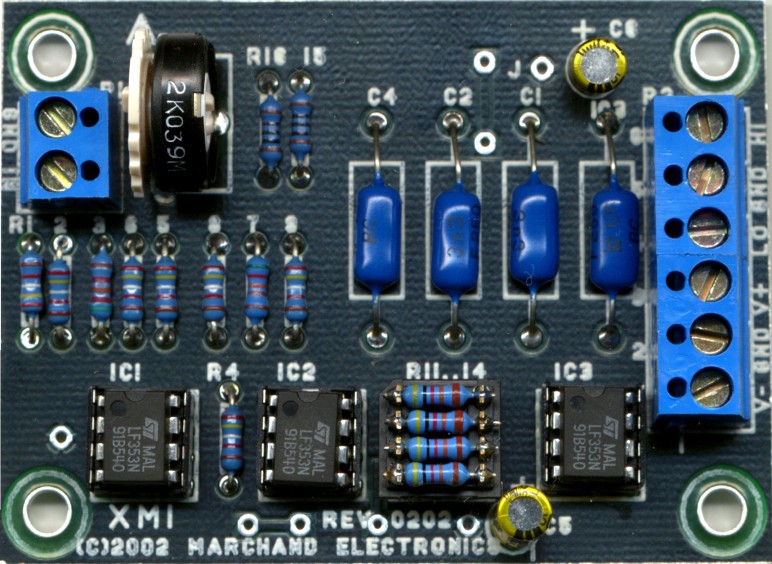

Jeg vet ikke lasten men den skal drive dette delefilteret :)


Vedlegg

Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.437
Antall liker
2.460
Sted
Kongsberg
Torget vurderinger
18
Du kan drive mange slike filtere med det som er foreslått over.
Har du begrenset plass?
Hvis du ikke kan mekke dette selv, kan jeg ta en titt på "lageret". Kanskje jeg har noe som passer. Koster ikke noe :)


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Nei jeg har bra med plass bygger om en kasse til en forsterker så plass er ikke problemet.
Det er nok snarere kunnskapen som mangler ;D men som sagt tidligere har jeg lyst til å lære.
Men har du noe på lager hadde det vært fint.
jeg har en ringkjerne trafo som gir 15 vac så det er å få det til å bli dc som er det jeg sliter med :)
sier takk for all mulig hjelp.


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.437
Antall liker
2.460
Sted
Kongsberg
Torget vurderinger
18
Skal se hva jeg finner.
Hvis du skal lage noe selv, må du ha en sekundær med 2 x 15V.
Kanskje jeg har det også :)


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Ja jeg må ha 2x15 v ett uttak til hvert kort hvis du har noe audiomix så send meg en pm, så jeg kan ordne med betaling
å sendings info.
Kjempe snilt det her altså :)


Audiomix

Bransjeaktør
Ble medlem
05.07.2004
Innlegg
11.437
Antall liker
2.460
Sted
Kongsberg
Torget vurderinger
18
Nikko03 skrev:
Ja jeg må ha 2x15 v ett uttak til hvert kort hvis du har noe audiomix så send meg en pm, så jeg kan ordne med betaling
å sendings info.
Kjempe snilt det her altså :)
Sendes i morgen hvis jeg ikke er innesnødd ;)


frans

Hi-Fi freak
Ble medlem
08.12.2003
Innlegg
1.457
Antall liker
2
Marchand Electronic leverer også en strømforsyning som passer til delefilteret: PS-10.


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
frans skrev:
Marchand Electronic leverer også en strømforsyning som passer til delefilteret: PS-10.
Ja jeg så det der etter at jeg hadde bestilt ::)
Men så tenkte jeg skulle prøve å knote litt sjæl da vet du.
jeg hadde en ringkjerne trafo på 15v ac liggende så jeg må lage en likeretter.
Audiomix har vært så snill å sende meg litt deler å forklaring ,så får vi se åssen det går.
Om det smeller å ryker å sånn ;D ;D
Gjør det det så blir det nok en strømforsyning fra Marchand Electronic ja ;D


Haavard

Hi-Fi freak
Ble medlem
30.11.2002
Innlegg
6.617
Antall liker
1.643
Sted
Lena
Har du tenkt å bruke dette delefilteret på H6 klonene?

Håvard


Nikko03

Hi-Fi freak
Ble medlem
15.11.2008
Innlegg
4.023
Antall liker
2.020
Torget vurderinger
1
Nei det var ikke planen det akkurat .skal brukes på 2 12" sub kasser hvis ikke h6'ene trenger litt
hjelp i bunn da :)
Men primært var det tenkt til kringlyden i stua ;D
