Hei

Jeg har kjøpt meg 20 Vifa TC18 16 Ohms elementer, og skal bruke 10 per side i linjekilde, evt. en slob.

Er det noen som har forslag / innspill til egnet serie- og parallellkobling? Jeg bør vel sikte inn mot en last på 4 til 8 Ohm per side?

(Har en del forskjellige forsterkere jeg kan drive dette med, fra Hypex Encore til mer vanlig solid state mv slik at jeg har fleksibilitet der)

Mvh Gisle


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
4.080
Antall liker
3.756
Torget vurderinger
16
I en slob: etasjevis i serie (32ohm) og etasjene i parallell=6.4 ohm. Ingen fasit men tenker det bør være en symmetri i hvordan dette kobles.
Linjekilden bør vel deles opp i grupper. Kanskje det går an å parallellkoble alle, og seriekoble inn en motstand?

Sist redigert:

Halair

Hi-Fi freak
Ble medlem
10.10.2014
Innlegg
1.228
Antall liker
1.041
Sted
Sandefjord
Jeg har 20stk Vifa TC9 (3.5" 8ohm) i linje, her er de koblet hhv 5 parallelle serier a 4 elementer. Det gir meg 6.4ohm nom. imp.
Dine er 16ohm/stk så du får 32ohm per seriepar og med 5 i parallell kommer du ut med samme som meg, 6.4 ohm som JoHoo også oppgir.


Audiodidakt

Hi-Fi freak
Ble medlem
24.08.2004
Innlegg
1.365
Antall liker
534
Torget vurderinger
6
Takker JoHoo og Halair :)

Prøver for linjekilde av 2 x 5 elementer i parallell, og med seriekobling av de 2


Halair

Hi-Fi freak
Ble medlem
10.10.2014
Innlegg
1.228
Antall liker
1.041
Sted
Sandefjord
Det fungerer også og gir samme impedans som i eksemplene over :)
2S5P = 5S2P = 6,4ohm (ca 5,1ohm DC målt over ht-terminalene)


Audiodidakt

Hi-Fi freak
Ble medlem
24.08.2004
Innlegg
1.365
Antall liker
534
Torget vurderinger
6

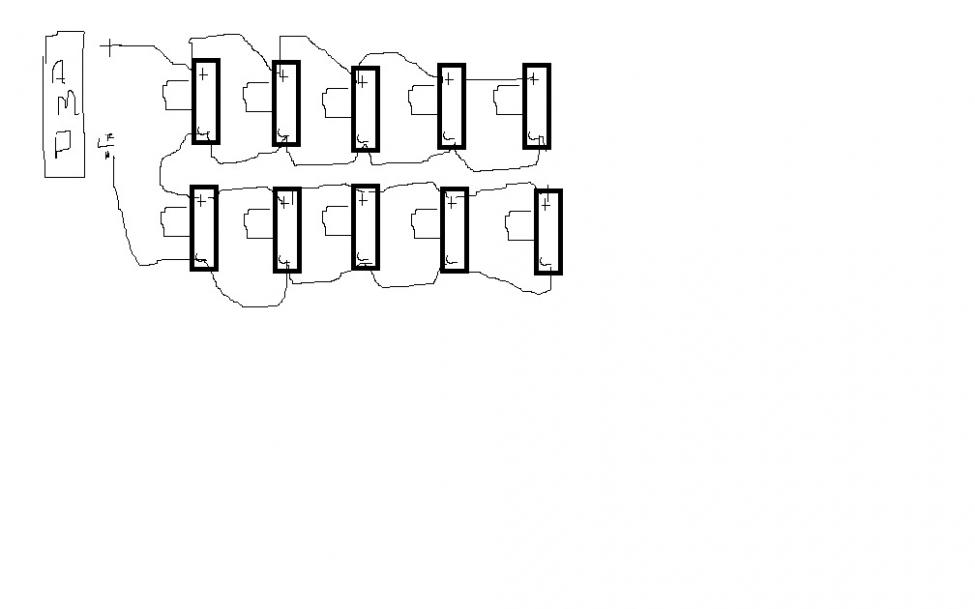

Blir dette korrekt iht. mitt forrige innlegg om 2 serier av 5 i parallell?
