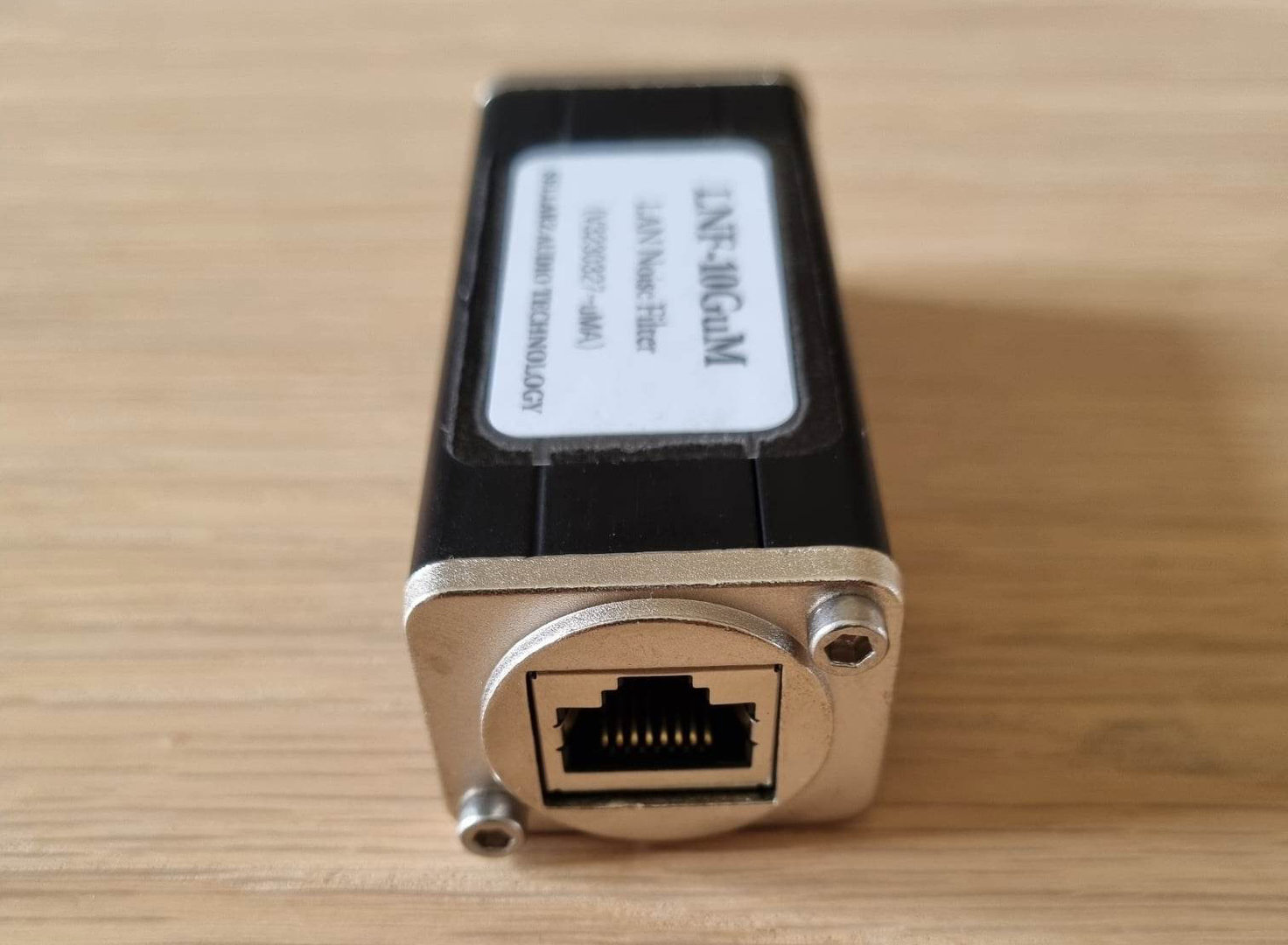

Sellarz Audio Technologi lanserer nytt LAN filter LNF-10GuM (10 Gbps isolator, Mu Metal Shield)

Diskusjonstråd Se tråd i gallerivisning

  • Dette filteret har høykvalitetskomponenter i alle ledd. Isolasjonstransformator og common mode choke coil er designet av Sellarz, mu metall skjerming, 0,1 %/10PPM, 0,05uV motstanderog kondensatorer av høy kvalitet. Prisen er 2900,- inkl. 30cm cat8 LAN kabel.


    SPESIFIKASJONER

    1. Ethernet IEEE802.3ae: 10GBASE-T/10Gbps (kompatibel med 1GbE, 100Mbps)/500MHz

    2. Anbefalt Ethernet-kabel: CAT.6a, CAT.7, CAT.8(EIA/TIA 568B)

    3. EMI-skjerming av aluminium og MuMetal (-115dB @10MHz ~ 1GHz)

    4. CMRR (Common Mode Rejection Ratio): -49dB min./1-100MHz


    GENERELLE EGENSKAPER

    1. 10 Gbps Ethernet (100 Mbps, 1 Gbps kompatibel)

    2. Common Mode Choke Coil

    3. Ultra Low Noise Thin Film Resistor

    4. Ultra Low THD kondensatorer

    5. Elektromagnetisk skjerming (EMI Shield)

    6. Størrelse : 73 x 31 x 25 (L x D x H : mm)


    Prinsippiell forklaringer og illustrasjoner av LAN filteret og dets funksjon hentet fra produsentens sider:
    -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------

    Dette er et Gigabit LAN-støyfilter for musikkserver som fjerner LAN-overføringsstøy. En isolasjonstransformator og en chokespole for vanlig modusstøy er innebygd for å eliminere støy som genereres mellom Internett-linjer og ulike nettverksenheter (PC, ruter, NAS, nettverksspiller), samt for å hindre at støy trenger inn fra utsiden av kabelen. I tillegg bidrar høykvalitets motstander og kondensatorer sterkt til den grunnleggende ytelsen til LNF-10G.

    1. 10 Gbps isolasjonstransformator


    2. Common Mode Choke Coil

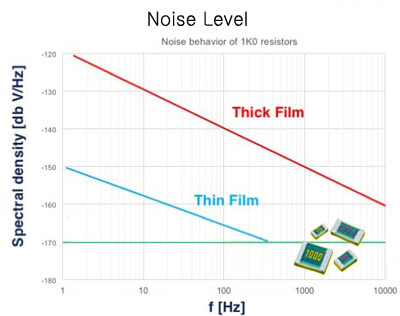

    3. Tynnfilmmotstand (0,1 %/10PPM, 0,05uV støynivå): Lydkvalitet av høy kvalitet


    4. Kondensator av høy kvalitet (ingen vibrasjonsklasse ): Kondensator av lydkvalitet med ultralav forvrengning




    -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------------------

    Prinsippet for LAN-støyfilter
    Mange tror fortsatt at LAN- støyfilteret er et avskjæringsfilter som kutter ut et spesifikt frekvensområde på samme måte som RC- filteret eller erdetatrealitet en erfilterfilteret.Det -LC en misforståelse at det blir frustrerende . Selvfølgelig er en av grunnene til at denne falske misforståelsen har blitt vanlig at noen LAN - støyfilterprodusenter oppfører seg som om de er deres egne . Det er en kjent sak at årsaken til dette er den noe absurde publisiteten om at kun LAN- støyfiltre ikke har bivirkninger ved å bruke en spesiell filtreringsmetode . Derfor, i håp om at det vil tjene som en mulighet til å rette opp slike misforståelser , vil jeg kort forklare med bilder hvordan LAN- støyfilteret ( LAN Noise Filter eller LAN Isolator) blokkerer støy .

    1. Isolasjonstransformator _ _

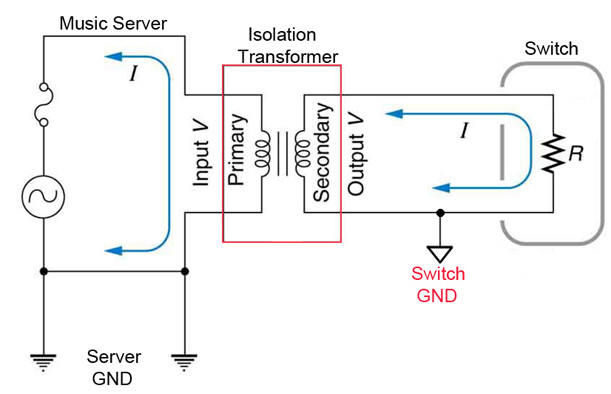

    Som vist i figuren nedenfor , når servere som lagrer musikkfiler og nettverksenheter som brytere kommuniserer via LAN , endres elektrisk kobling til magnetisk kobling av en isolasjonstransformator . Med andre ord blir den elektriske forbindelsen avbrutt og kommunikasjonen skjer ved å sende og motta signaler kun magnetisk . Som et resultat blir GND til serveren og GND til svitsjen også frakoblet , slik at hver GND Det er mulig å blokkere jordsløyfen forårsaket av potensialforskjellen på _ _ _ _ Hvis du isolerer GND på denne måten , hindres strømmen som går fra den ene GND fra å gå over til den andre siden , og støy som strømmer gjennom GND blokkeres også .


    2. Common Mode Choke

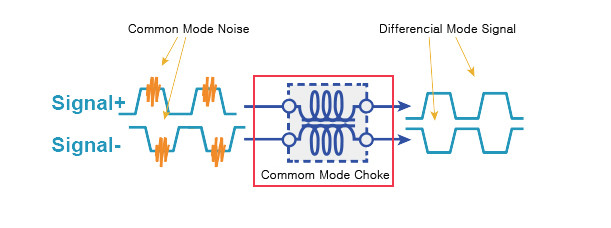

    Det mest vanlige spørsmålet når du produserer og selger LAN- støyfiltre er " Hvilket område er grensefrekvensen til LAN - støyfilteret du selger ? Overraskende nok forstår mange lydeksperter LAN - støyfiltrering som et RC - filter eller LC - filter som kutter ut visse bånd . LAN signalet går gjennom Common mode choken som vises prinispielt nedenfor og er en sentral del av støyfilteret. Signalet som sendes i differensialmodus og fjerner selektivt bare common mode- støy .


    Prinsippet for Common Mode Choke er at når to ledninger er viklet i samme retning på samme kjerne , går differensialmodussignalet som strømmer gjennom de to ledningene tapt når den magnetiske fluksen som genereres i kjernen reverseres , og signalet går gjennom som det er , Siden flyter i samme retning, blir virkningen av den magnetiske fluksen generert fra kjernen sterkere og fjernes . Med andre ord, det påvirker ikke det originale signalet i det hele tatt . " dB" (CMRR Common Reject Ratio ) brukes som enheten for det fjernede forholdet , og alle LAN- støyfiltre har et avvisningsforhold på -33dB til -42dB .

    Som beskrevet ovenfor bruker alle LAN- støyfiltre , inkludert lyd og medisinske , de tradisjonelle og allerede generaliserte filtreringsmetodene til Isolation Transformer og Common Mode Choke . Noen innenlandske eksperter som vet dette , kjøper deler for å spare kostnader og lage sine egne LAN - støyfiltre . _ Bruk derfor et LAN - støyfilter Det har ingenting å gjøre med fenomenet med at harmoniken i bandet er uskarp eller at lyden er tett, og det betyr ikke at ytelsen mangler bare fordi prisen er billig , og ytelsen ikke er utmerket selv om den er en dyrt produkt .



    Vi håper at forklaringen ovenfor vil være nyttig for de som vurderer forbedre støyproblemet til nettverkslydsystemer ved å introdusere et LAN - støyfilter .

    post@andervikaudio.no
    92012111


    Vedlegg

    Sist redigert:

    Kommentarer

    whistler

    Bransjeaktør
    Ble medlem
    28.11.2004
    Innlegg
    1.819
    Antall liker
    602
    Finner ikke noen pris eller link til produktside.


    Andervik Audio

    Bransjeaktør
    Ble medlem
    20.09.2003
    Innlegg
    239
    Antall liker
    325
    Sted
    Porsgrunn
    Torget vurderinger
    12
    Hei, beklager glemte å legge inn produktlink. Har lagt inn en i bunnen nå. Prisen står i linje to i teksten, og er 2900,-
