Sammenkobling av forsterkermoduler

JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Jeg har tre Anaview forsterkermoduler med integrert smps strømforsyning som jeg skal forsyne strøm fra ett nettstikk. De sitter i samme kabinett, og skal betjene et aktivt flerveis oppsett

hvordan er det mest hensiktsmessig å koble disse sammen? Det bør vel være en parallellkobling, men hva har elektroingenøren i sitt arsenal for å gjøre dette på en mest mulig ryddig måte? sukkerbit blir for smått.


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.620
Antall liker
6.635
Torget vurderinger
12
Sukkerbiter får du i mange størrelser. Det finnes keramiske også. Elfa har det. Wagoklemmer blir litt skjærereir.


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Ok. Så en wago kan lede strøm til flere kontaktpunkter? Jeg er ingen racer i elektronikk, men innbiller meg at med spenning inn og ut til tre moduler gjennom en wago vil det bli et spenningsfall fra første til siste modul?

Sist redigert:

Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.620
Antall liker
6.635
Torget vurderinger
12
Ingen spenningsfall fra Wago. Det er en moderne sukkerbit, men som sagt blir det skjærereir så ikke bruk den.


Vedlegg

JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Hva er det for en luring?


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Takk for gode forslag.

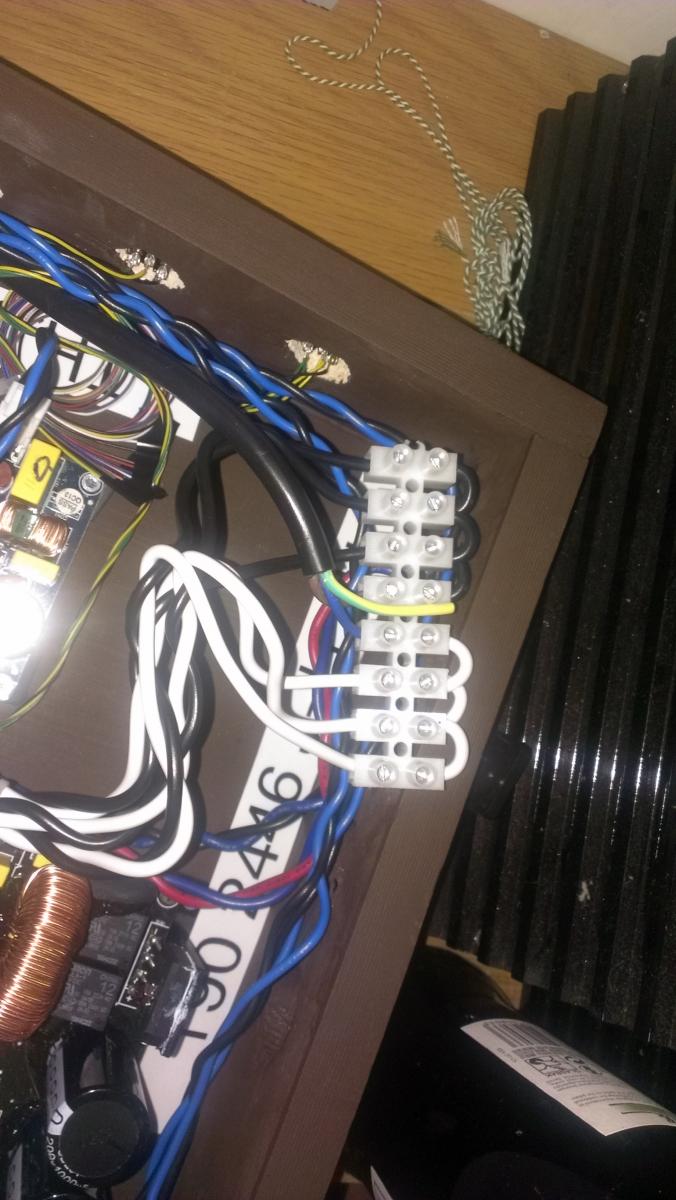

Slik har jeg koblet sammen midlertidig. Jalla, men ok?


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.620
Antall liker
6.635
Torget vurderinger
12
Den er elektrisk veldig bra så jalla er det neppe :)


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Oen: Da tenker du å sette en jumper mellom terminalene for å fordele strømmen?
Ser ryddig ut


Trondmeg

Æresmedlem
Ble medlem
28.12.2003
Innlegg
12.620
Antall liker
6.635
Torget vurderinger
12
Johoo, jeg tror dere snakket forbi hverandre her. Du han bruke jumpere som du nevner evt kan du også benytte ring- eller gaffelkabelsko. Ellers fungerer den som enhver "sukkerbit" bare i cabrioletutførelse


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Ja for det er vel ikke forbindelse på langs av rekkeklemma? hadde for så vidt vært nytting med en koblingslist med forbindelse på langs.


Joppe

Hi-Fi freak
Ble medlem
29.06.2003
Innlegg
1.514
Antall liker
703
Sted
Sydpolen
Torget vurderinger
2

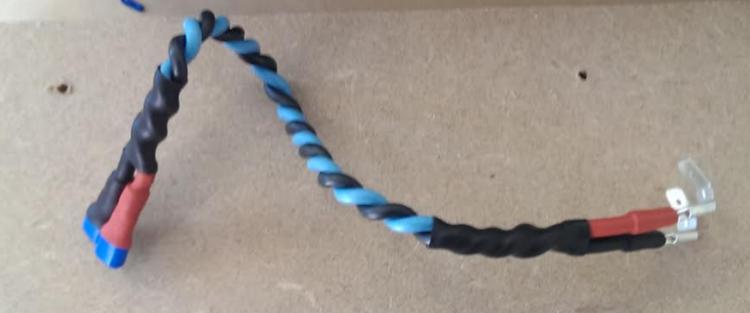

kjører denne løsningen på anaview som jeg bygger nu.



forgreiningsspader fra modul 1 til modul 2 osv. da blir det bare ett strekk fra stikket. bruker 2,5mm^2 ledere.

når jeg kobler på neste modul, så trer jeg kabelstrømpe over ekspontert metall for cleanere look og mindre fare for at de hopper av.


JoHoo

Hi-Fi freak
Ble medlem
20.02.2013
Innlegg
3.964
Antall liker
3.531
Torget vurderinger
16
Det ser bra ut! Problemet med AMS0100 modulene er molex tilkoblingen. Ellers hadde dette vært glimrende. For AMS1000 som har spadetilkobling er dette en knall-løsning


Joppe

Hi-Fi freak
Ble medlem
29.06.2003
Innlegg
1.514
Antall liker
703
Sted
Sydpolen
Torget vurderinger
2
det var synd.

hmmmm... det finnes ikke noe daisy chain molex plugger på ebay da? da kan du jo gjøre som meg og evt sette spade i enden som forbindes til ams1000 hvis den skal i samme chassis, og så videre fra ams0100 til neste 0100.

det lureste er etter min mening å få ett strekk så man unngår det totale kaos, he he he.
