Sølvsuper 11 - hvilestrøm

[Pal Marius]

Bare en liten update herfra, ble litt lite tid her, men sjekket over motstandene i kretsen rundt, men fant ingen åpenbar feil. Tenkte å avvente levering av donor ss11, bytte utgangen q1009 og se om det gjør susen. TBC.



[Pal Marius]

Som sagt, så gjort, men ingen endring, fremdeles denne alt for lave emitterspenningen på q1009. Har gått over og målt og sammenlignet motstandene i kretsen også, samt diodene, stort sett er alt innenfor noen helt minimale avvik i forhold til hverandre. Alle transistorer har like verdier på venstre og høyre, unntatt emitter på q1009...her stanger jeg virkelig mot kompetansetaket mitt, he-he. Når jeg tok den ut og målte den med multimeteret i diodemodus, fikk jeg 0,501 mellom base og emitter, 0,499 mellom emitter og collector og OL mellom base og kollektor. Kan det være noe annet som ligger og trøbler det til for meg?



[Pal Marius]

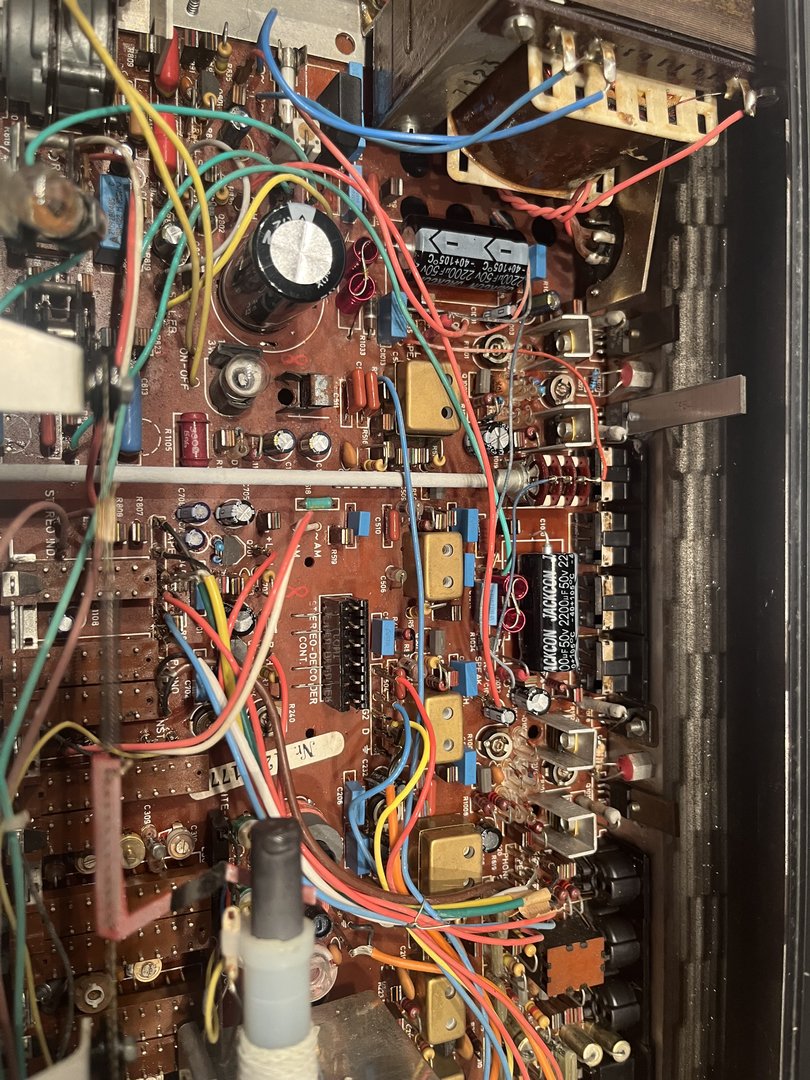

Med litt dårlig selvtillit etter elko-tabben min, laster jeg opp dette bildet, i fall noen kan se andre åpenbare feil jeg gjort!



[mnUnm]

Ser du mangler "dummy" eller stereodekoder.
Kan ha noe å si, hvis du kjører radio som test.



[geirendre]

Nei, det gjør kun at FM blir stum.
Har ingen annen påvirkning.



[Pal Marius]

Tenkte å lodde ut driver-transistorene i ettermiddag for å måle de skikkelig og evnt bytte med de som sitter i donoren. Når jeg får målinger i tråd med slik det skal være, vil jeg teste med linjesignal. Jeg har fm-modulen liggende (den lå løst inni radioen når jeg fikk den, så tipper dette apparatet har fått litt juling!).
Ettersom jeg er nybegynner, blir det jo litt prøving og feiling, samt en masse dumme spørsmål, men det er jo en del av læreprosessen! Takk for tålmodigheten, skal nok få det til på et tidspunkt!



[geirendre]

Hvis alt måler "normalt", men det ikke går noen strøm igjennom utgangstransistorene, så ville jeg nok mistenkt de først.
Men begynn gjerne med driverne.
Bare husk at det er veldig lett at baner løsner fra printet om du varmer de litt for lenge...



[Pal Marius]

Har byttet begge drivertransene, samt q1009. Basespenning venstre (q1009): 0,45v høyre (q1010): 0,57v. De er jo litt lave begge to ( forstår de skal være ca 0,7v?), men kan det være at denne forskjellen på 0,12v en nok til at q1010 åpner nok til 15mv på emitter, mens q1009 er under 'åpne-grensen'?



[geirendre]

0,57 volt er nok akkurat nok til at den begynner å lede ja, mens 0,45 er for lite.



[Pal Marius]

Kan det være en av diodene som måler 'normalt' når avskrudd, men som 'lekker' når det kommer mer spenning på? Jeg tenkte å lodde de ut og sjekke de/bytte de, én etter én med mindre du tenker det kan være noe annet?



[geirendre]

Betviler at diodene er problemet.
Hva måler du over Q1001,
og hva måler du på den i høyre kanal?



[Pal Marius]

1,14v på begge



[Pal Marius]

Tilbake fra ferie og kastet meg over sølvsuperen igjen. Jeg byttet objekt til en nyere, finere ss11 enn den jeg hadde, men sliter med å få det til. Jeg har byttet likeretter og kondensatorene der, byttet de store lyttene samt kjøpt nye trimpots. Byttet de mindre lyttene i utgangs-trinnene. Sjekket alle diodene. Målt motstander. Problemet er at jeg har en feil som gjør at dim-bulben lyser for sterkt. Jeg har loddet ut alle driver- og utgangstransistorer, testet de og alle funker (har byttet med noen fra donoren) slik at jeg vet at alle funker. Klarer å sette balansespenningen på venstre kanal til 17,7 vdc, men ikke på høyre, og dim-bulben reagerer på justering av r1001, men lyser alltid for sterkt. Jeg testet når jeg hadde tatt ut q1007 og q1009, og da ble den normal (bare et svakt lys), samt at skalapærene da lyste normalt. Tar gjerne imot noen tips på videre feilsøkning for å finne denne feilen. På forhånd takk, Pål Marius



[Pal Marius]

Litt mer jobbing på SS11'en i går kveld. Tok ut R1025 og din-bulb'en ble 'normal'. Med R1025 ute målte jeg over venstre effektrinn og fikk noen rare målinger rundt q1003 (som jeg har sjekket med komponent-tester og skal være ok iflg den). Sliter med å finne hva som er galt, og hadde satt stor pris på noen tips fra forumet.



[mnUnm]

Litt mer jobbing på SS11'en i går kveld. Tok ut R1025 og din-bulb'en ble 'normal'. Med R1025 ute målte jeg over venstre effektrinn og fikk noen rare målinger rundt q1003 (som jeg har sjekket med komponent-tester og skal være ok iflg den). Sliter med å finne hva som er galt, og hadde satt stor pris på noen tips fra forumet.



[Pal Marius]

Hei og takk for tilbakemelding. Ja, den har jeg byttet i en ny, dobbeltsjekket etter innmontering og den skal være ok.
Jeg er også litt forvirret mtp pin-out av q1003...det er akkurat som jeg ikke får angivelsen av e-b-c på den fra komponent-testeren til å stemme med folie-skjemaet...men det kan være jeg var litt trøtt i går kveld, og ikke klarte å se for meg hvordan det blir når jeg ser/monterer det opp-ned. MPSU55'en tok jeg fra en donor, målte den ok og satt den inn, er vel en pnp hvis jeg ikke husker feil!



[Delle]

Kan det være så enkelt som et brudd i R1019?
Med 16,5 V over denne er den vel faretruende nær ved å slippe ut magisk røyk..

Mvh



[Pal Marius]

Takk for tips, den står på listen over ting jeg skal sjekke etter jobb i dag, har lært en del av å holde på med denne SS11'en i en god stund nå (selv om jeg fremdeles absolutt er nybegynner i faget), og håper jeg nærmer meg løsningen etterhvert. Legger ut en ny oppdatering i sen ettermiddag/kveld.
Har heldigvis ikke sett noe røyk enda, det være seg magisk eller annen type...

...and the saga continues...



[Pal Marius]

Satte tilbake r1025 etter å ha sjekket den, og dim-bulb'en lyyste opp med en gang. Balansespenningen droppet til 3-4v og målingene ble jo deretter. Jeg vil anta at der enten er en kortslutning et sted, eller noe som tvinger utgangene helt åpne...kollektoren på q1005 og q1007 måler nå 2,33v! Tydelig at noe 'drainer' hele strømforsyningen. Skjønner ikke helt hva som skjer! Kan det være noe med feedback-kretsen, tro?



[HasseBasse]

Hvordan gikk det med R1019??



[geirendre]

Hva skjer om du fjerner C1009?

Om feilen fremdeles er det da, så hadde det vært fint med en tilsvarende tegning med alle målte spenninger på, med alle komponenter innkoblet.



[Pal Marius]

Hei igjen alle! Jeg funderte litt over dette med emittermotstanden ute og at alt da var forsåvidt greit, men med en gang den ble satt i, ble det kluss. Tenkte på om det til tross at utgangstransistoren var ny, om jeg kunne ha gjort noe galt. Gikk en tur, pratet med en kar som har peiling som mente at det nok var q1009 som på en eller annen måte var blitt ødelagt, og tenkte "er du sikker på at du har satt riktig drivertrans på rett sted?" Det er jo én pnp og én npn! Joda, jeg hadde gjort en feil (jeg har jo flyttet de fra en donor, noen ok andre ødelagt, så det har gått litt i ball for meg der). Målte utgangstransistorene igjen og så at q1009 var blåst. Har nok satt en npn på q1003-plassen....tabbe! Vel, byttet q1009 med en ny, sjekket at alle drivertransene funket og satt på rett plass. Fikk målt opp venstre med balansespenning, men høyre var død. Målte r1010 ok men rundt r1006 ble det null, loddingen så litt rar ut, så jeg loddet den opp og der kom den opp på rett spenning. Justerte inn balanse og emitterspenning på q1009 og q1010 ( jeg husker geirendre hadde sagt de kan påvirke hverandre litt, og det stemte, så det var litt knoting, men til slutt ble det ok). Plugget til lydkilde og høyttalere, og der var det fin lyd, ingen brum, ingen skraping, helt topp!!!
Tusen takk ogjen til dere alle på dette forumet som er så hjelpsomme og entusiastiske. Jeg synes dette er en topp hobby, og jeg gleder meg til å lære mer. Skal legge inn bilde når den en montert inn i høyttalerkassa den kom med (ss11-72)! Takk igjen, Pål Marius
