Revox b795 diode i arm…

HasseBasse

OVK-Generalkonsul of Jutland :-)
Ble medlem
29.10.2016
Innlegg
9.060
Antall liker
23.359
Sted
Hjortshøj, Danmark.
Torget vurderinger
2
Lyser den, er det en LED.
Virker, men du ser ikke lys, er det en IR.

Sist redigert:

skinnyboy

Overivrig entusiast
Ble medlem
20.06.2003
Innlegg
863
Antall liker
449
Sted
Bergen
Torget vurderinger
2
Du kan også sjekke om et IR-lys virker, ved å holde kameraet til telefonen foran. Blinker det, så er det IR, og lyser det vanlig, så er det jo LED.


pedal

Hi-Fi freak
Ble medlem
08.02.2007
Innlegg
5.815
Antall liker
3.993
Torget vurderinger
1
Hei

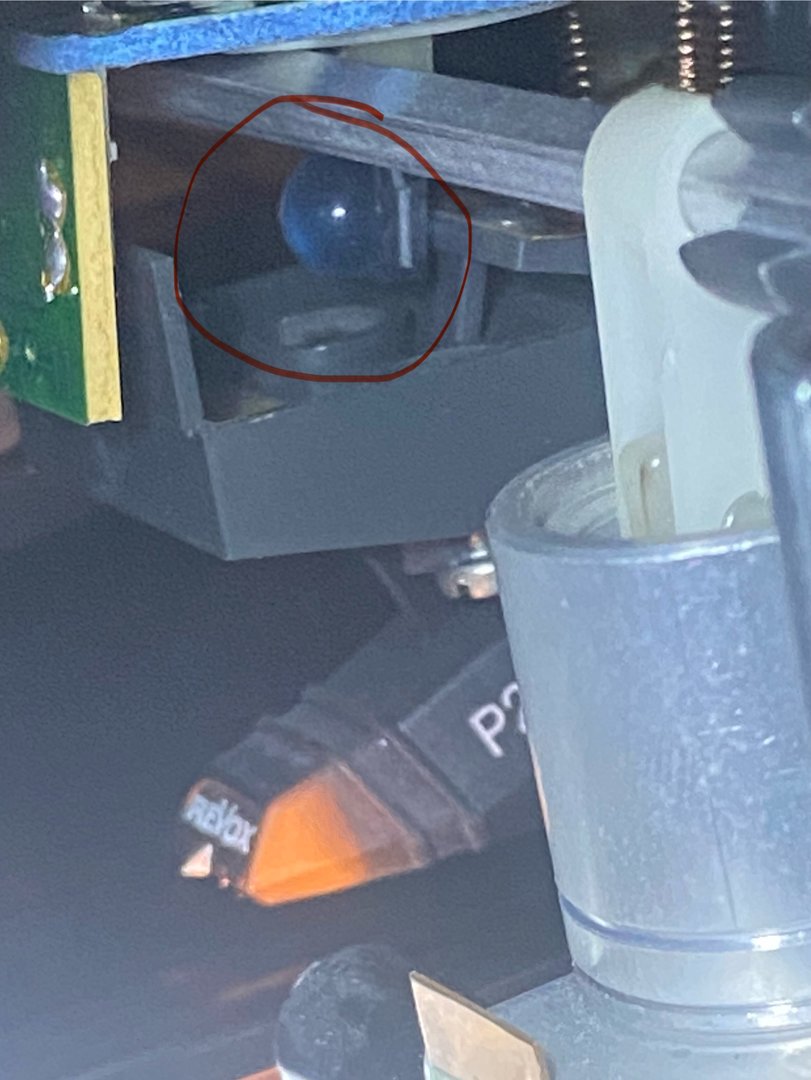

Noen som vet om dette er ir eller led..?
LED fikk vel ikke kommersiell utbredelse før på begynnelsen av 2000-tallet. B795 anno 1979 hadde høyst sannsynlig IR.


Powercon

Hi-Fi freak
Ble medlem
28.09.2022
Innlegg
1.805
Antall liker
1.785
Sted
Horten
Hva kan grunnen være til at det skal være IR i en platespiller-arm? :unsure:


Aurora

Æresmedlem
Ble medlem
04.06.2004
Innlegg
15.732
Antall liker
12.359
Sted
Ytterst i havgapet...
Mest sannsynlig at synlig lys ville virke forstyrrende..... LED som komponent kom tidlig på 60-tallet, men da som laveffekt. IR leds kom også nokså tidlig på markedet, sammen med IR fototransistorer... det er vel dette som styrer servoen til armen, som egentlig er er Rabco-arm...
Hvite Power LEDs begynte å komme tidlig på 2000-tallet...


TT.

The smooth jazz guy! 😉🇳🇴
Ble medlem
15.11.2007
Innlegg
42.385
Antall liker
93.669
Sted
Nedre Tonsåsen
Torget vurderinger
99

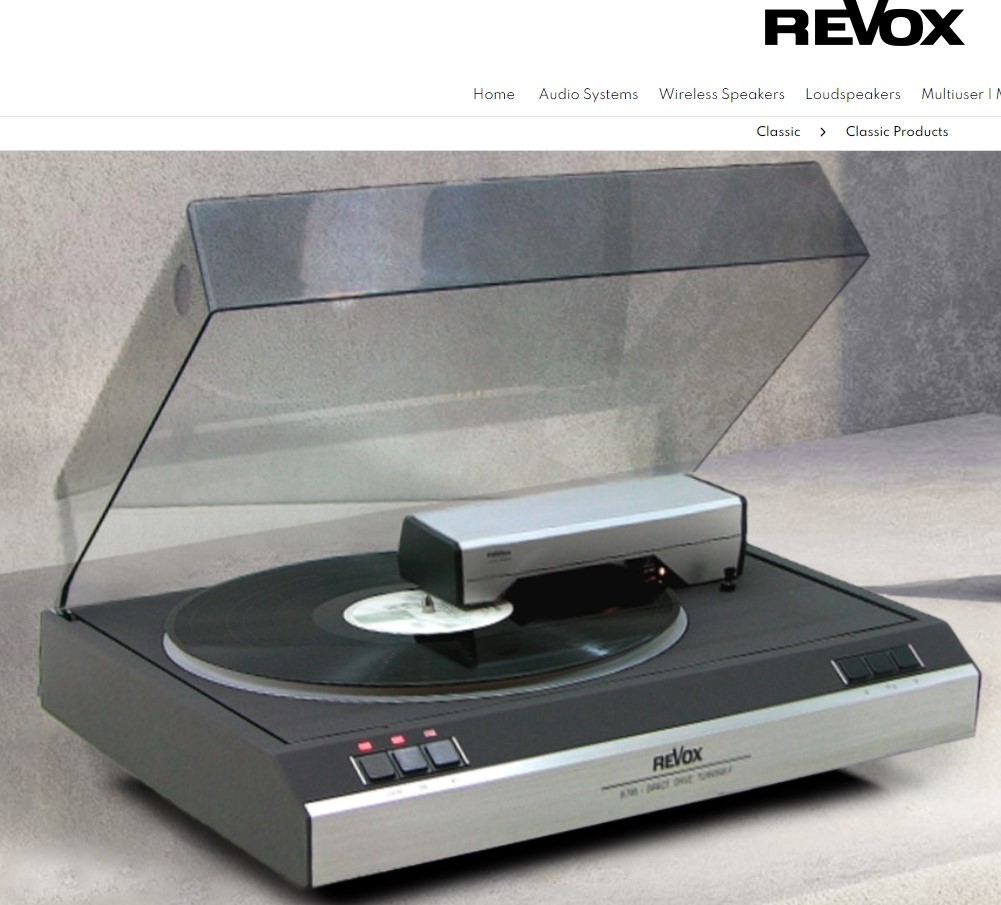

Snip fra nettsiden til revox, det ser ut som det lyser fra lyskilde ved pickup'en. :unsure:
Vis vedlegget 1057588

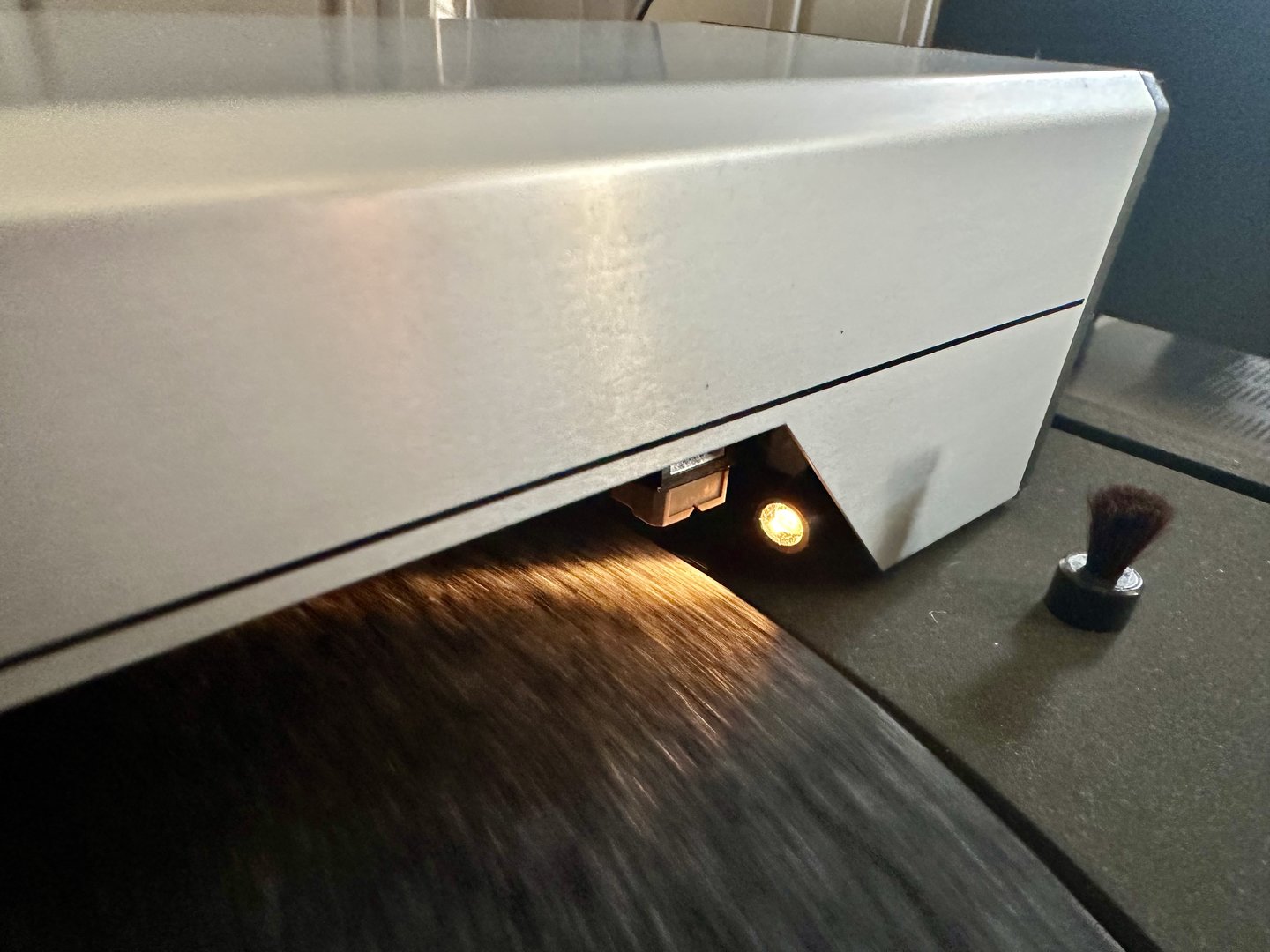

Det er en helt vanlig miniatyr glødepære. Og den lyser for å lettere finne spor når man skal flytte armen innover. Slukker så fort pu treffer rillene på platen. Her er et bilde av min spiller



Powercon

Hi-Fi freak
Ble medlem
28.09.2022
Innlegg
1.805
Antall liker
1.785
Sted
Horten
Men om det er slik at den enheten trådstarter spør står montert rette over pickup, heller jeg mere imot en detektor som @Aurora er inne på lengre opp. -Aka detektor for å beregne når pickup treffer platen.


HasseBasse

OVK-Generalkonsul of Jutland :-)
Ble medlem
29.10.2016
Innlegg
9.060
Antall liker
23.359
Sted
Hjortshøj, Danmark.
Torget vurderinger
2
JA..... forbausende, at det var en LED som indikator i hver knapp tilbake på 80-talet, om de først blev
"kommersielt" tilgjengelige 20 år senere 🤣
Jobbet hos den danske importør av Samsung på 80-90-talet. Deres plastikk-all in one anlegg hadde
LED i massevis, både runde, firkantede og rektangulære (har noen i skuffen stadig).
Led powermetre, led EQ indikatorer og led i alle funksjonstaster.
Men altså ikke kommersielt tilgjengelige før etter år 2000, men avanserte laser-dioder i CD-spiller
en god del år tidligere??? JA ja....


TT.

The smooth jazz guy! 😉🇳🇴
Ble medlem
15.11.2007
Innlegg
42.385
Antall liker
93.669
Sted
Nedre Tonsåsen
Torget vurderinger
99
Etter det jeg kan se, er det en optisk sender og en optisk mottaker foran og bak PU huset. Så når disse har enten "kontakt med hverandre" eller ikke, kobles signalet fra pu ut til forsterker. Jeg tok av lokket og sjekket på min, men da fikk jeg ikke senket pu ned på rillene. Sannsynligvis fordi det var for lyst i rommet. Det er ikke umulig at ved å kortslutte en av dem, så overstyres denne funksjonen. Merk dessuten at hvis man gjør dette og setter armen tilbake, vil det høyst sannsynlig komme en skrapelyd i høyttalerne, da pu berører en børste som tørker stiften for støv


Aurora

Æresmedlem
Ble medlem
04.06.2004
Innlegg
15.732
Antall liker
12.359
Sted
Ytterst i havgapet...
Røde LEDs ble brukt som indikatorer fra ca 1970 og utover.. røde 7-segment displays likeså... de første kalkulatorene kom tidlig på 70-tallet og jeg kjøpte min første ; TI-51, høsten -75...med røde LEDs.. gule og grønne LEDs ble vanlige rundt midten av 70-tallet...
jeg bygde en stabel PCM dekodere i 1978 som brukte et par håndfuller av både 7-segment og 3mm indikator LEDs....

Armen på Revox-spilleren er en Rabco.. servoen til armen styres av en IR-LED som belyser en differensial fotodetektor for å regulere servoen.... en lignende konstruksjon ble presentert som DIY i gamle Wireless World rundt 1980...


TT.

The smooth jazz guy! 😉🇳🇴
Ble medlem
15.11.2007
Innlegg
42.385
Antall liker
93.669
Sted
Nedre Tonsåsen
Torget vurderinger
99

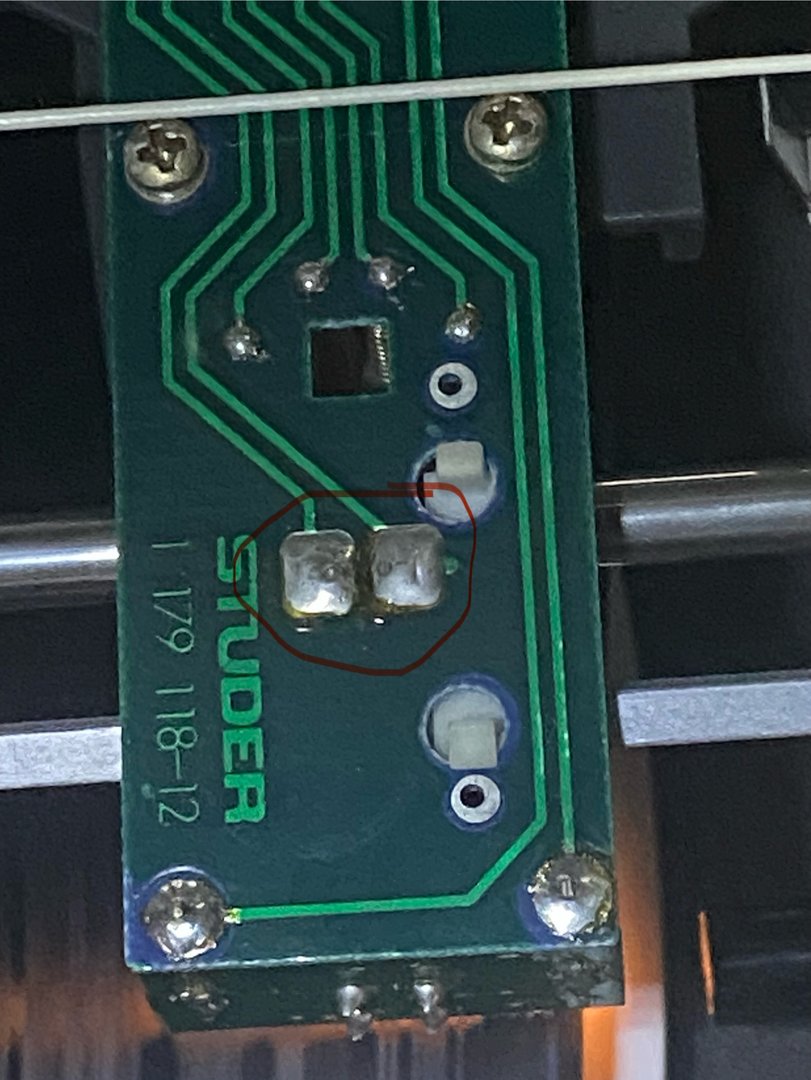

Her er "sender" og "mottaker", det er altså to, den ene som trådstarter har "ringet" inn og den jeg "ringet" inn



MakkinTosken

Who, me?
Ble medlem
21.02.2020
Innlegg
15.515
Antall liker
41.615
Sted
og til
Torget vurderinger
6
Som @Aurora nesten forklarer, er den kronologiske rekkefølgen på utviklingen og utbredelsen av led omvendt proposjonal med bølgelengden på avgitt lys. Derfor var ir og rødt langt tidligere ute enn blått og hvitt, som bare har vært tilgjengelig de 2-3 siste tiår.



TT.

The smooth jazz guy! 😉🇳🇴
Ble medlem
15.11.2007
Innlegg
42.385
Antall liker
93.669
Sted
Nedre Tonsåsen
Torget vurderinger
99

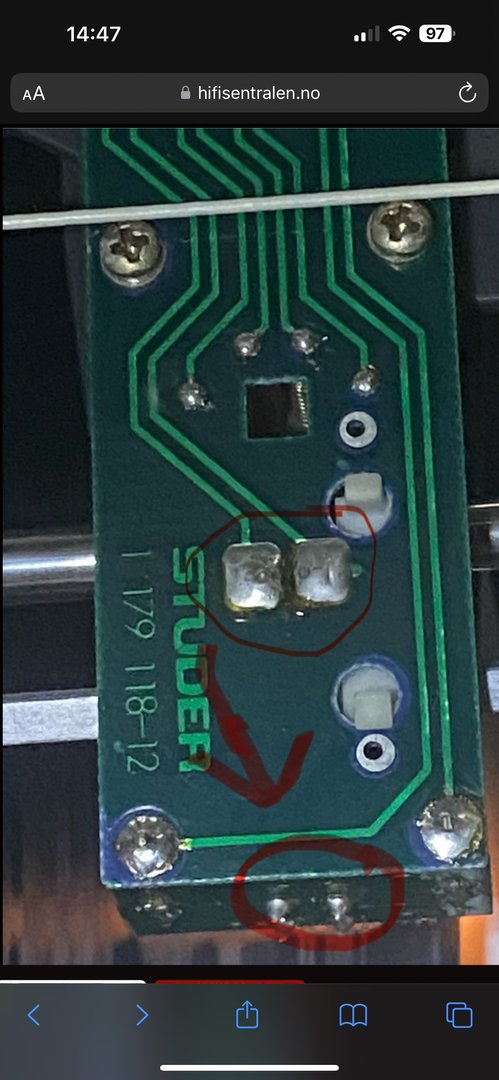

Er det bare meg eller ser disse to loddepunktene på hver side av printet, veldig dårlige ut?


KJ

Æresmedlem
Ble medlem
10.10.2004
Innlegg
11.326
Antall liker
4.702
Torget vurderinger
1
Sist redigert:

Audio107

Hi-Fi entusiast
Ble medlem
29.05.2012
Innlegg
251
Antall liker
217
Sted
Sandefjord
Torget vurderinger
6
Takker så mye:)
Noen som kan disse spillerne?
Må bytte stift og den tracker litt ujevnt..
