    Da var endelig min første rørforsterker i hus. En hjemmelaget sak fra slutten av 80-tallet/begynnelsen av 90-tallet tror jeg. (Høyttalerne som fulgte med hadde seas elementer fra 1989)

    Denne er basert på EL34 rør, men det rare er at forforsterkeren er transistorbasert. Dette vil jeg gjerne bygge om til EF86/ECC83.

    Men siden jeg er helt fersk på rør så henvender jeg mer her.

    Det første jeg vil gjøre er å sette en 1M ohm resistor i parallell med kondensatoren slik at det er mulig å jobbe med denne frakoblet uten å risikere liv og helse. Vil dette betydning for lyden?

    Som nummer to vil jeg kvitte meg med det selger kalte forforsterker, her er det to potensiometer som han sa at man kan justere vekk brum. Antar det er bios. Denne "forforsterkeren" har ingen flere justeringsmuligheter. Forforsterkeren jeg først nevnte er enda en hjemmelaget boks. (uten rør)
    Vil bygge denne om til en integrert forsterker med rør i begge ender.

    Utgangstrafoene er beregnet for 8 ohm, disse vil jeg beholde.

    Finnes det data på denne ringkjernetraforen: Transductor 8443 (made in Norway!)
    Mitt spørsmål angående den er om den leverer nok strøm til varmeelementene i rørene jeg vil sette på i tillegg. (6,3V)

    Den siste trafoen er vel en Choke, noe som bør endres her pga den planlagte prosjekteringen?

    EL34 rørene som sitter i er Siemens EL34, disse er nok ikke RFT men Electronic Industries. Dårlig nytt iflg denne siden: TC: EL34 6CA7 tubes from Telefunken and Siemens - www.tube-classics.de
    Men dem er sikker god nok for en fersking som meg. (i første omgang)

    Angående likeretteren, er det noe vits i (bortsett fra utseende) å bruke ett likeretter-rør eller skal jeg bare beholde den som er der?

    Denne forsterkeren skal nok kun benyttes sammen med CD spiller så det er mulig jeg trenger noen andre forforsterker-rør enn de jeg har nevnt.
    Jeg skal lage nytt kabinett med tresider, men det er den tekniske biten jeg trenger hjelp/innspill til.

    Har såvidt prøvd forsterkeren slik den er, den virker men noe brum er det utvilsomt. Mulig dette forsvinner om den hadde fått mulighet å bli varm.

    Høyttalerne jeg vil benytte er noen 12liters trykkammer høyttalere på 8ohm med seas 17F-GWB og philips AD163 jeg har laget selv så jeg trenger ikke store effekten. Noen kan kanskje forklare meg bedre forskjellen på Triode og single ended eller linke til noen bedre sider enn de jeg har funnet?

    Kanskje noen vet hva dette byggesettet heter? Om det ikke er egenkomponert da.

    Legger ved noen dårlige bilder:


    Ja støvete er den... Sikkert noen år siden den var i bruk.


    Vil gjerne unngå hjertestarterstøt fra denne


    Østblokk rørene


    Kretskort med transistorer hører ikke hjemme i rørforsterkere


    Dette kretskortet er det selger kalte forforsterker. Her er også enda en kondensator med høy spenning (iallefall på merkingen)


    Likeretteren og underside av kondensator.


    Norsk trafo, denne vil jeg beholde.


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.437
    Antall liker
    2.460
    Sted
    Kongsberg
    Torget vurderinger
    18
    Trafoen kan du sikkert få informasjon om ved å spørre produsenten. Nå heter firmaet NORATEL.
    EL34 rørene er nesten helt sikkert produsert av EI.
    Her finner du omtrent alt du trenger å vite om en forsterkeg slik du beskriver.
    30W slik det kommer fram av dokumentet.
    40W ved å øke høyspenningen noe.
    50W kan også være mulig. 40W er kanskje nok og gir lang levetid.
    Old-fasioned 30W Push-Pull amplifier ⋆ Lundahl Transformers


    Audiomix

    Bransjeaktør
    Ble medlem
    05.07.2004
    Innlegg
    11.437
    Antall liker
    2.460
    Sted
    Kongsberg
    Torget vurderinger
    18
    Du finner "revidert" skjema på dise 19. Der er de to komponentene i feed back 3.3k//560pF.
    Du kan bytte trafo og eventuelt andre komponenter i strømforsyningen når resten har blitt slik du ønsker.


    AJ84

    Hi-Fi entusiast
    Ble medlem
    29.12.2013
    Innlegg
    264
    Antall liker
    30
    Noratel var meget behjelpelig med info; Denne trafoen fra 1982 er 220V inn (gul-gul) og 250V ut (rød-rød) 300VA
    Kan jo stemme godt med det jeg har målt da jeg har 235V i veggen.

    Hadde jo sett at 6,3V ikke kommer direkte fra trafo om jeg hadde studert kråkereiret, har vel studert div. EL34 skjemaer såpass at jeg gikk ut ifra at 6,3v kom derfra.

    På baksiden av kretskortet står det: "E9209C" Kan det komme fra ett byggesett?


    møffe

    Hi-Fi entusiast
    Ble medlem
    10.02.2016
    Innlegg
    173
    Antall liker
    244
    Sted
    Lolland, Danmark
    Hej, og rigtig god fornøjelse. den bedste måde at finde ud af det på er "learning by doing"

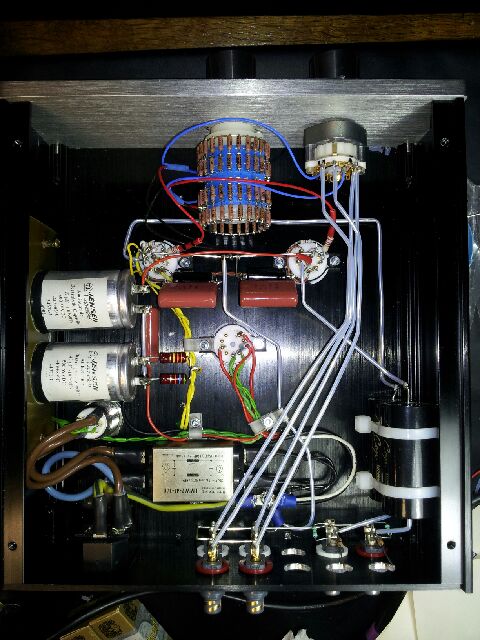

    husk at en hjemmegjort rørbamse skal bygges rigtig flot, som feks. en jeg lige har bygget fra bunden.

    møffe
