Purifi, det mest interessante jeg har sett på lenge!?

Diskusjonstråd Se tråd i gallerivisning

  • AleksanderMR

    Hi-Fi entusiast
    Ble medlem
    24.06.2019
    Innlegg
    232
    Antall liker
    144
    Det er vel bare lavere nivå på utgangen på C298 da sikkert? Er det så lavt at det ikke blir høyt nok?
    Ja, det er det jeg også tror. Har ikke fått testet så veldig mye, men tror jeg må inn i softwaren til Hypex-plateforsterkere og øke gain. Full spiker på den fysiske gainjusteringen ser ikke ut til å være nok


    ufo

    Hi-Fi freak
    Ble medlem
    12.02.2016
    Innlegg
    1.299
    Antall liker
    492


    Armand

    Bransjeaktør
    Ble medlem
    13.08.2005
    Innlegg
    2.450
    Antall liker
    4.922
    Sted
    Kongsberg
    Tøft at de lager noe sånt som gruser det meste av ferdigting som lages. Jeg prøvde å finne detaljer om filter osv. men fant ikke noe. Noen som vet?


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    20.589
    Antall liker
    7.581
    Sted
    Lørenskog
    Torget vurderinger
    15
    Aktive, dvs. minidsp som brukes. Planlegges en passiv versjon også visstnok.


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2
    Tøft at de lager noe sånt som gruser det meste av ferdigting som lages. Jeg prøvde å finne detaljer om filter osv. men fant ikke noe. Noen som vet?
    Her er filter data oppgitt: Ikke helt sikker på hva som skjer med delingen nedover med diskanten.


    joha

    Overivrig entusiast
    Ble medlem
    19.08.2003
    Innlegg
    727
    Antall liker
    266
    Er bass/mellomtone delt på 1190 Hz, 12dB. Mens diskant er delt på 4130 Hz, 18dB?

    For de som har peiling, er det vanlig med så stort overlapp??

    Edit: Ettersom man ser det, kanskje riktigere å si lite overlapp. Altså langt mellom delefilter-punktene?

    Sist redigert:

    ufo

    Hi-Fi freak
    Ble medlem
    12.02.2016
    Innlegg
    1.299
    Antall liker
    492
    kaller det "open source" og gidder ikke laste opp minidsp config filer?


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    15.835
    Antall liker
    10.372
    Så vidt jeg kan se ligger dsp-settings åpent tilgjengelig der.


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2

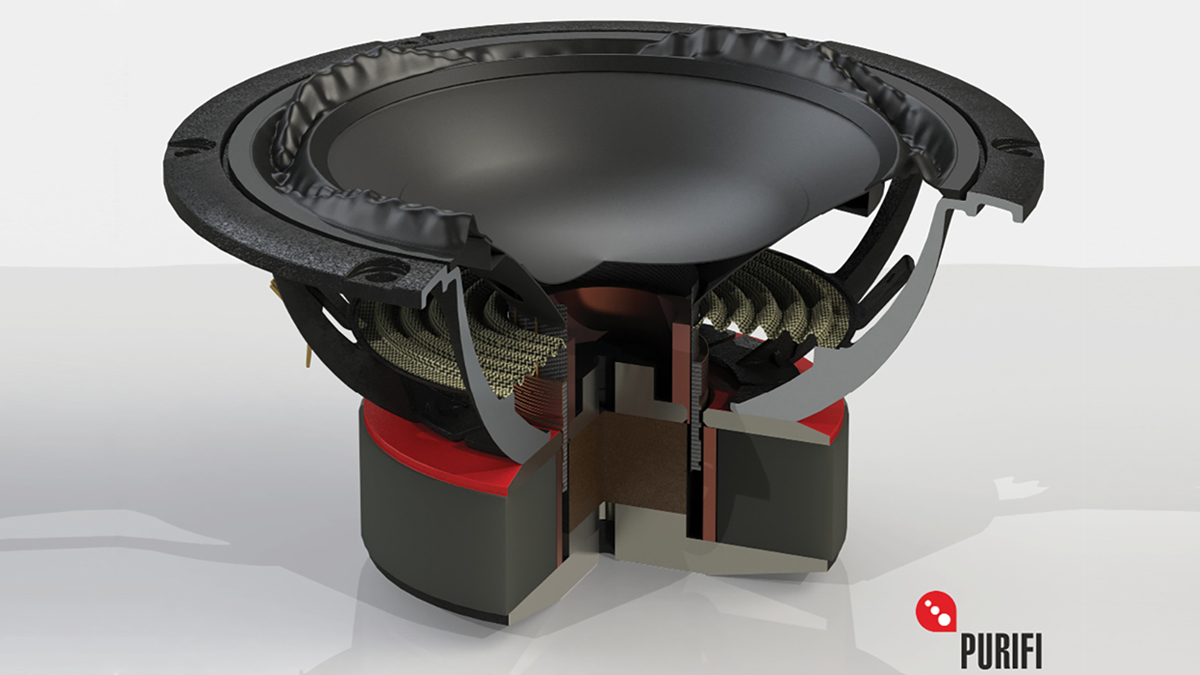

    En liten teknisk forklaring på høyttaler design utfordringer fra Purifi Audio på Audioxpress nettsiden



    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    15.835
    Antall liker
    10.372
    Interessant det der, men jeg er ikke helt enig i dette her:

    It’s tempting to do so (as some do) by using a bigger magnet to saturate the pole. That works, but only at low signal levels. For any realistic magnet, it won’t take much drive current to take a saturated piece of iron back out of saturation. When that happens, inductance rockets up.

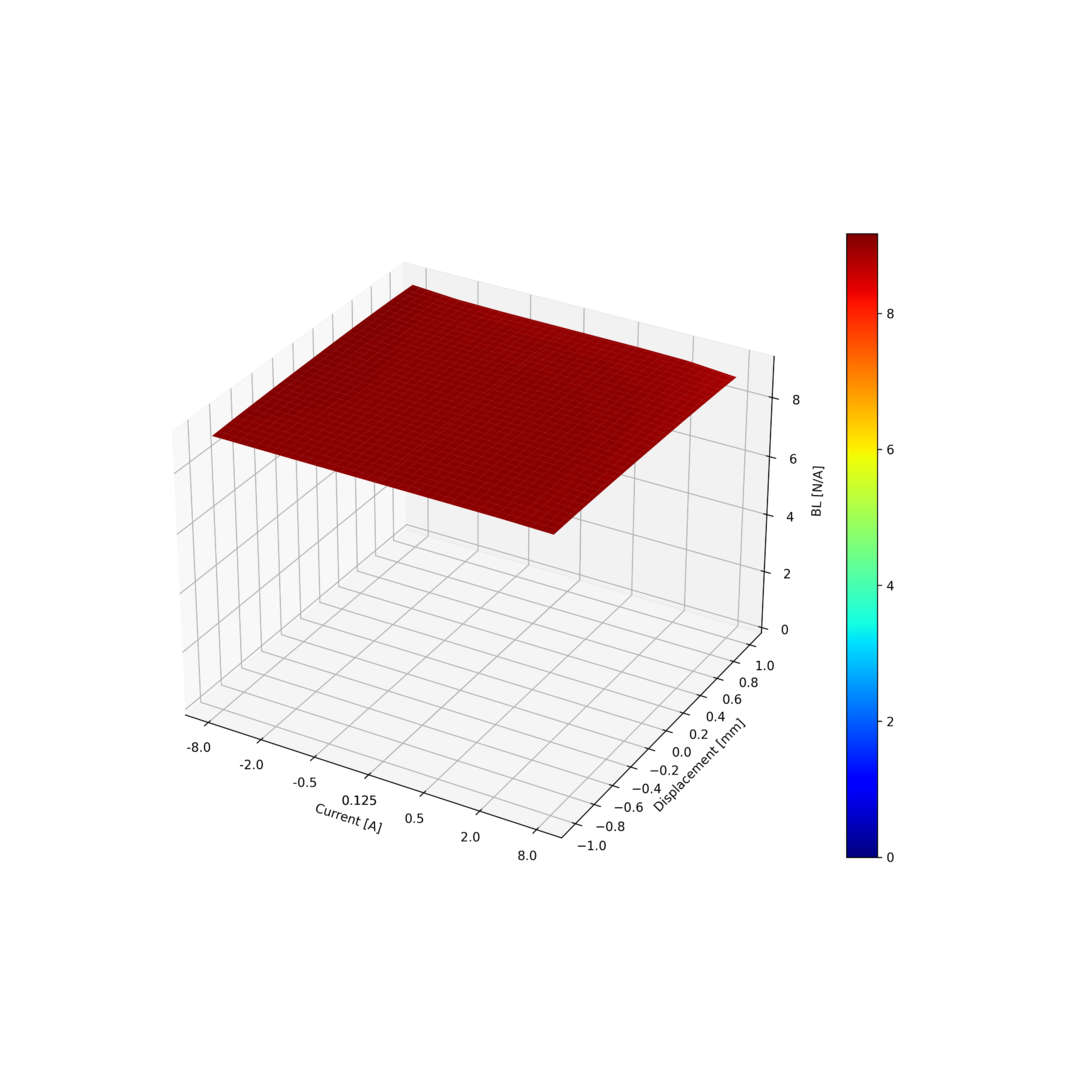

    Her er en 30mm motor, altså en ganske liten motor, og den er ikke egentlig fullstendig overmettet. Men den er temmelig strømstabil allikevel:



    8A peak på denne driveren tilsvarer omtrent 250W RMS, og da er vi på et nivå der en 30mm motor med kort spole begynner å bli rimelig svett.

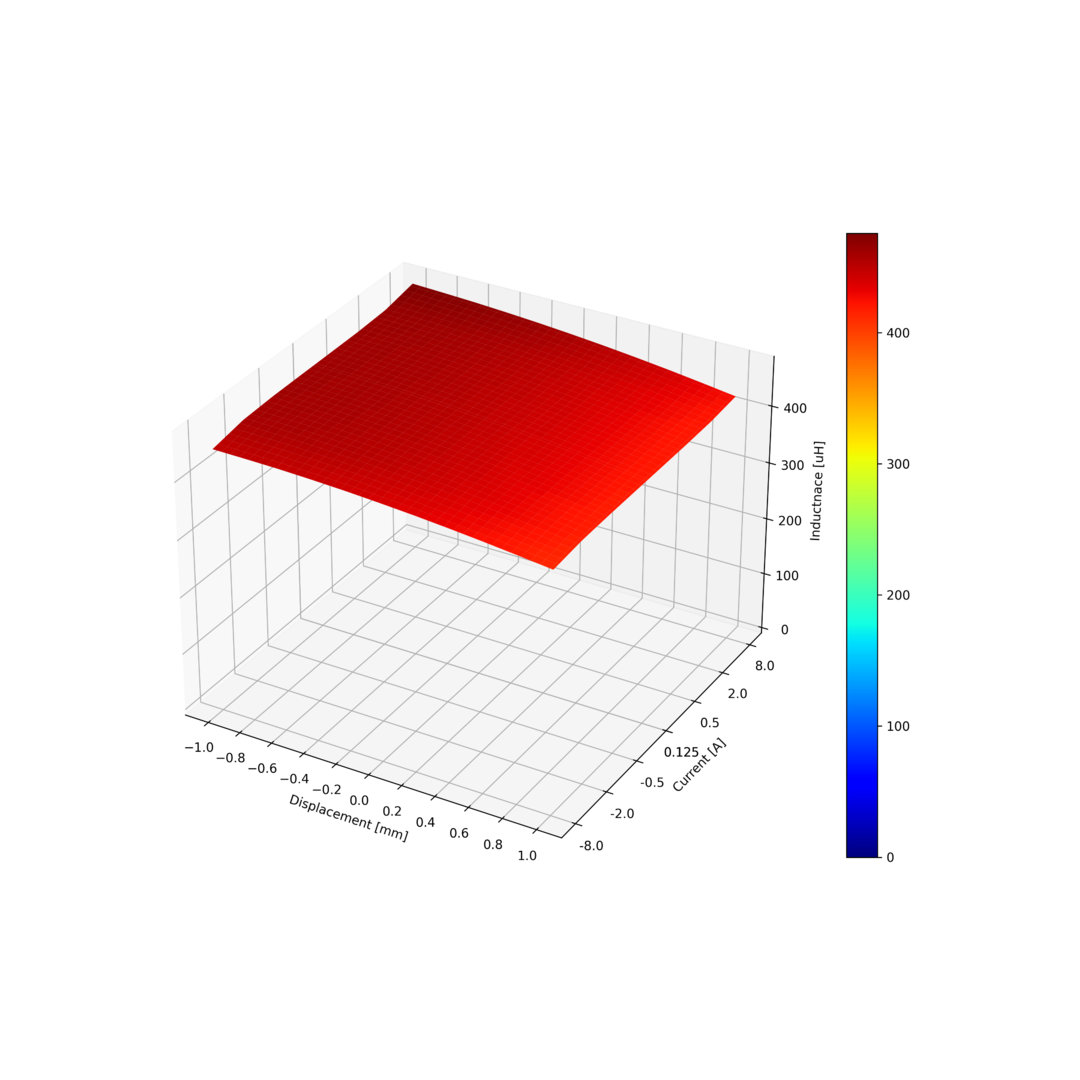

    Ser vi på induktansen er heller ikke den avskrekkende ustabil, og som funksjon av strøm er variasjonen neglisjerbar opp til 250W. Jeg har ikke brydd meg med å kjøre den høyere i effekt da det vil være helt andre problemer som gjør seg gjeldende. For ordens skyld, dette er en mellomtone med omtrent 10dB høyere virkningsgrad enn Purifi sin bass, så det tilsvarer da 2,5kW på nevnte bassdriver, bare for å sette det hele i kontekst.



    Jeg savner også at de adresserer varme. Det bør nevnes at de putter neodym innenfor en 4-lags spole i en 39mm motor på en driver med mye kapasitet men rundt 84dB virkningsgrad. Det blir godt og varmt inni der, og i tillegg til power compression som følge av økt motstand i spoletråden vil endring i den innvendige magneten være et hett (pun intended) tema. Begge bidrar til å redusere kraftfaktoren og endre T/S-parametrene som en treg/forsinket modulering av signalet.


    FredrikC

    Overivrig entusiast
    Ble medlem
    16.08.2009
    Innlegg
    899
    Antall liker
    361
    Torget vurderinger
    5
    Er bass/mellomtone delt på 1190 Hz, 12dB. Mens diskant er delt på 4130 Hz, 18dB?

    For de som har peiling, er det vanlig med så stort overlapp??

    Edit: Ettersom man ser det, kanskje riktigere å si lite overlapp. Altså langt mellom delefilter-punktene?
    Det er helt vanlig for den elektriske siden av filteret. Det du ser ved å lese delefilter / EQ skjematikken her.
    Driverne har ikke flat respons i området der man deler. Så for oppnå en LR4 ved 2500hz akustisk som her (som er helt vanlig) så må man filtrere driverne med annen steilhet og andre frekvenser enn ønsket akustisk avrulling. Med mindre man først EQer driverne helt flatt godt forbi delefrekvensen noe som stort sett er lite praktisk.

    Som du ser er den akustiske funksjonen ganske symetrisk og krysser ved ca 2.5kHz:



    Elmer

    Overivrig entusiast
    Ble medlem
    23.08.2009
    Innlegg
    522
    Antall liker
    585
    En liten teknisk forklaring på høyttaler design utfordringer fra Purifi Audio på Audioxpress nettsiden

    På DIYaudio dukker Lars Risbo (lrisbo) opp i tråden om høyttalerne deres. Han røper også at det er bl.a en 8" rundt hjørnet. Og en 10" ditto.

    Fra innlegg #903 og utover:
    Exploring Purifi Woofer Speaker Builds - Page 91 - diyAudio

    Dr.E


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2
    Stemmer, det er iht hva som nevnt i Youtube videoen med Erin's audio corner.


    Elmer

    Overivrig entusiast
    Ble medlem
    23.08.2009
    Innlegg
    522
    Antall liker
    585
    Jan Nielsen tidligere High Fidelity anmelder no more Purifi.
    Se der ja, du klarede ikke at lade være med det. Må igen til kedsommelighet (sidste gang#460) minde deg på at dette skrev du (lovede ) 13.09.2021
    indlæg #452.
    " Ok så må sandheden være ilde hørt😁. Men ok jeg holder mig fra den her tråd i fremtiden. Det er jo fuldstændigt formålsløst. Jeg er jo en imod 100. "

    Der må være forklaringer på dette fenomen. Her er nogle mulige:
    A)Drossel er ikke en man kan stole på holder sine løfter.
    eller
    B)Som tidligere påpekt, bekreb der er relateret til tid har ikke den samme betydning i Det Drosselske univers som ellers i verden.
    eller
    C)Eller at hukommelsen er sviktende, noe som de stadige repeterende mønster i denne tråd kan tyde på.

    Men der er jo forbedring at spore, forrige definisjon på fremtid var kun på nogle timer. Nu er den kommet op i hele fem uger. Et lovende resulat på alle måder. Har du samtalet yderligere med voksne personer ?

    Ellers er vel Jan Nielsen også en landsmand fra det flade land sør for oss, ikke ?

    Dr.E


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.185
    Antall liker
    2.641
    Og? Man har et standpunkt til man tager et nyt.


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2
    Det hjelper fortsatt ikke, han er fortsatt blokkert & ignorert her på HFS.

    Men for å holde tråden "on-topic" Soundimports kjører "Black Friday" tilbud ved kjøp av flere enheter.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    17.536
    Antall liker
    7.233
    Torget vurderinger
    9
    Har forstått det sånn at Purifi driverne er linjære i hele den store slaglengden. Det gjør at de kan sammenlignes ytelsesmessig med drivere med vesentlig større membranareal? De er også veldig jevne i frekvensresponsen. Mao, supre drivere.

    Kan man da si at minstemann (4 1/2tommern) kan konkurrere med mange 5 1/4 og 6,5 tommere?

    Hva er mulig å få til med den drivern? Har puslet med diverse små Fostex, Tang-Band og Markaudio og de funker ikke særlig godt uten bassforsterkning.

    Hva med spredningsmønsteret på 4 1/2 tommern? Hva er optimalt komfortområde mht delefrekvens? Og hvilken størrelse på domen er optimalt? Jeg har f eks Bliesma 34 mm berylliumsdomediskantene. Hvis man har luksusen med å la driverne få skikkelig albuerom, gir det et løft eller blir det å kaste perler for svin?


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.185
    Antall liker
    2.641
    Min eneste tilgang til Purifi, er en lytning på højttalere med basreflex port i vores hifiklub. Det var absolut en særdeles dårlig oplevelse. Burde kanskje høre enheden i en anden konstellation.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    15.835
    Antall liker
    10.372
    @Hornlyd Hadde det ikke vært gromt å kombinere et par slike 4,5" med en av de nye Bliesma mellomtonedomene og en knøttliten diskant delt høyt? https://www.hifisentralen.no/forumet/threads/bliesma-med-nye-3-dome-mellomtoner.103277/

    Berylliumsdomen bør kunne deles ved 6k for eksempel. Kunne blitt en "sint" høyttaler i miniformat. Med passende tuning vil den vel gå lavt ned på 30-tallet, og med et slikt drivervalg skulle det være muligheter for seriøs dynamikk.

    Spredning, anvendelig frekvensområde, kapasitet osv ser du jo av diagrammene på nettsiden.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    17.536
    Antall liker
    7.233
    Torget vurderinger
    9
    Madisound skriver følgende om tuning:

    Box Suggestions:

    .08 -.30 cf sealed for an F3 of 113Hz, F6 of 71Hz, F10 of 45Hz
    .15 cf with a 1” dia. x 5” long port for an F3 of 46Hz
    .25 cf with a 1.5” dia. x 6” long port for an F3 of 43Hz
    .35 cf with a 1.5” dia. x 5.5” long port for an F3 of 39Hz
    .45 cf with a 1.5” dia. x 4.75” long port for an F3 of 36Hz






    Så et kabinett på 13-14 liter gjør susen.
    Det blir en liten og søt gulvstående det :)


    AleksanderMR

    Hi-Fi entusiast
    Ble medlem
    24.06.2019
    Innlegg
    232
    Antall liker
    144
    Troels Gravesen skal slippe én høyttalerkonstruksjon til førpret er omme, en tre-veis, gulvstående sak basert på Purifi. Spent på den.


    Elmer

    Overivrig entusiast
    Ble medlem
    23.08.2009
    Innlegg
    522
    Antall liker
    585

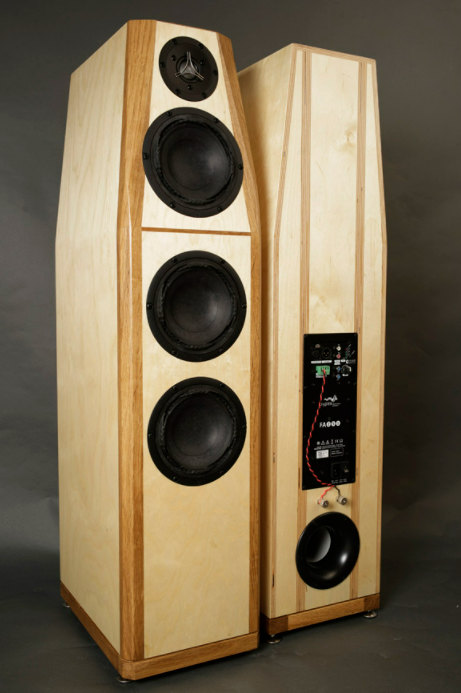

    Troels Gravesen skal slippe én høyttalerkonstruksjon til førpret er omme, en tre-veis, gulvstående sak basert på Purifi. Spent på den.
    Her er den. Imponert over produktiviteten til den mannen. Blir ikke helt billig den , men slik er det ! Fins i to utgaver, som er "vanlig" på større gulvstående hos ham. En aktiv/passiv og en rein passiv.

    Bestykning: Purifi PTT 6.5W-8 (2stk), PTT 6.5M-8, SB Acoustic TW29 BN-B-8

    Purifi-6661 (troelsgravesen.dk)





    Dr.E


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2
    Det er vel over 35k NOK bare for elementer og hypex moduler så kommer passivt delefilter samt kabinett kost på toppen.


    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    7.792
    Antall liker
    10.448
    Sted
    Oslo
    Torget vurderinger
    4

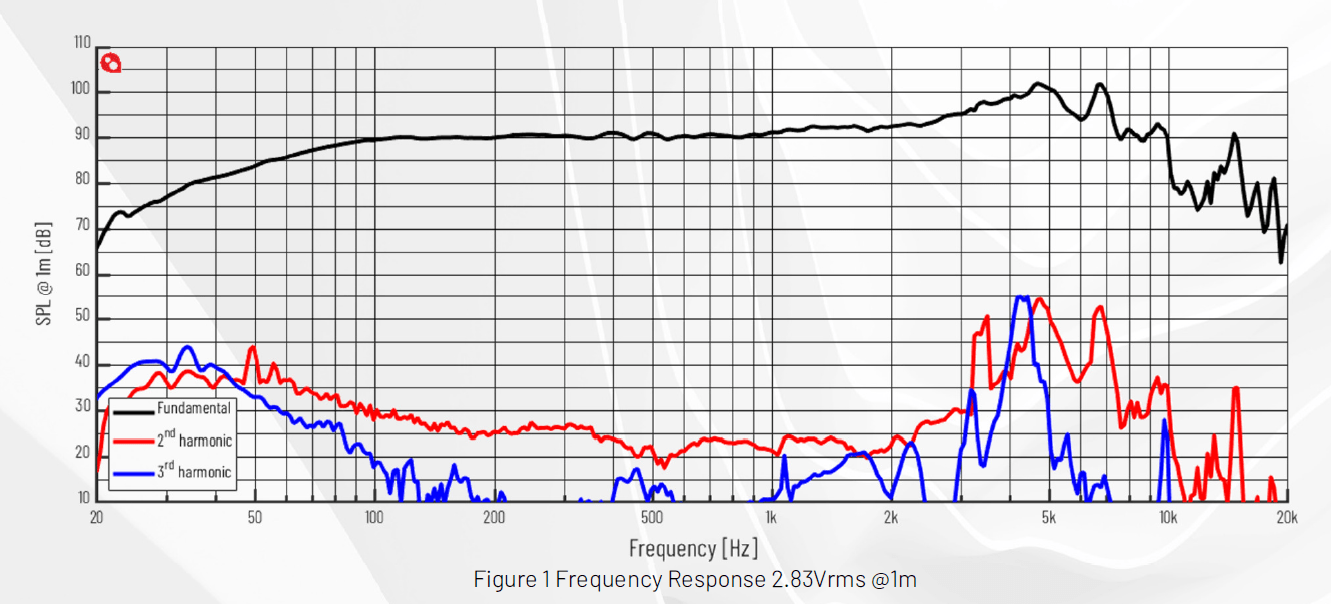

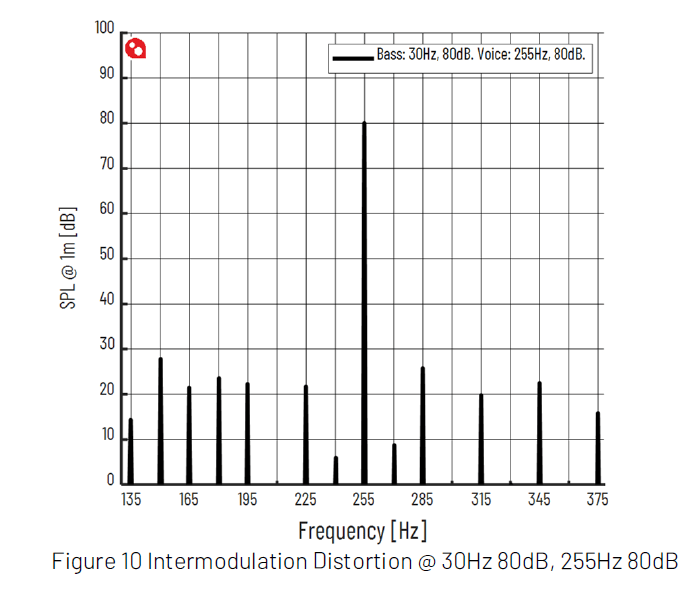

    Ser ut som mellomtone driveren er tilgjengelig for bestilling.
    Dog 4-6 ukers ventetid da det ser ut som den kun produseres på bestilling.

    Kan denne passe godt sammen med BlieSma T34B?
    Snickers-is, hva tror du?

    Senter til senter avstand vil her bli ca 14 cm, og to meter lytteavstand.

    T34B er jo ganske fleksibel iht. delefrekvens.

    Sist redigert:

    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.185
    Antall liker
    2.641
    Ville være fint med et link istedet for screenshot.


    mk1classic

    Overivrig entusiast
    Ble medlem
    07.01.2009
    Innlegg
    1.117
    Antall liker
    690
    Sted
    Sandvika
    Torget vurderinger
    2

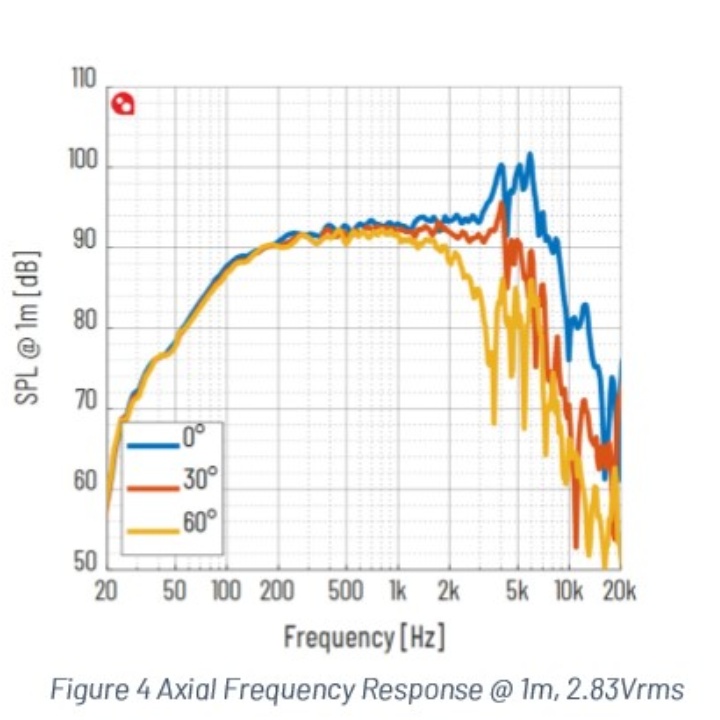

    Av Purifi elmentene er nok dette det som har mest tilfredstillende kapasitet som mellomtone. Det er også relativt fleksibelt når det gjelder delefrekvens når også der på offset målingene.

    Det finnes nok andre mer effektive og mer spesialiserte elementer for kun mellomtone bruk. Husk baffle kompensasjon må tas med i "beregningen" men ikke noe stort problem med aktivt oppsett.



    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    15.835
    Antall liker
    10.372
    Det er utvilsomt en spennende driver. Jeg tror imidlertid det er potensiale for å gjøre den bedre på et par punkter. For det første å øke virkningsgraden enda littt mer ved å senke massen. Denne er på 17g. I følge punkt 4 på min "true midrange" liste, " 4: The total Mms should be less than 0,08g/cm². ", burde denne hatt max 11,6g moving mass. En driver med så kort slaglengde kunne like gjerne hatt tekstiloppheng (iofs drivere med lenger slaglengde også), som ville blitt lettere. Da hadde man ikke behøvd bell-mode demperen som sitter bak membranen. Man kunne kjørt en lettere spole, for eksempel 1 lags ribbon aluminiumstråd. Da ville kraftfaktoren gått litt ned, men totalt sett ville virkningsgraden gått opp flere dB, og driveren ville levert samme SPL ved ca halve effekten. Papirmembranen ville hatt et enda enklere liv, og driveren kunne spilt høyere før power compression.


    Soundmannen

    Hi-Fi entusiast
    Ble medlem
    07.12.2015
    Innlegg
    283
    Antall liker
    334
    Sted
    Sandnessjøen
    Det er utvilsomt en spennende driver. Jeg tror imidlertid det er potensiale for å gjøre den bedre på et par punkter. For det første å øke virkningsgraden enda littt mer ved å senke massen. Denne er på 17g. I følge punkt 4 på min "true midrange" liste, " 4: The total Mms should be less than 0,08g/cm². ", burde denne hatt max 11,6g moving mass. En driver med så kort slaglengde kunne like gjerne hatt tekstiloppheng (iofs drivere med lenger slaglengde også), som ville blitt lettere. Da hadde man ikke behøvd bell-mode demperen som sitter bak membranen. Man kunne kjørt en lettere spole, for eksempel 1 lags ribbon aluminiumstråd. Da ville kraftfaktoren gått litt ned, men totalt sett ville virkningsgraden gått opp flere dB, og driveren ville levert samme SPL ved ca halve effekten. Papirmembranen ville hatt et enda enklere liv, og driveren kunne spilt høyere før power compression.
    Ja da vet du hva du skal gjøre i vår :D

    Sist redigert:

    Bergfinn

    Hi-Fi freak
    Ble medlem
    22.07.2013
    Innlegg
    7.792
    Antall liker
    10.448
    Sted
    Oslo
    Torget vurderinger
    4



    Dette er første side under bestilling uten moms, frakt, valutaberegning...pluss andre ulumskheter?
    Det endte iallefall opp på over 8.500,- på siste del med paypal før handel var i boks.
    Derfor trakk jeg meg i siste sekund.
    Synes dette blir en stiv pris på et par 6,5" mellomtoner jeg vet alt for lite om.

    Mulig de er så bra at det er verd å betale den høye prisen, men usikkerheten holder meg tilbake.


    bambadoo

    Æresmedlem
    Moderator
    Ble medlem
    11.10.2002
    Innlegg
    20.589
    Antall liker
    7.581
    Sted
    Lørenskog
    Torget vurderinger
    15


    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.185
    Antall liker
    2.641

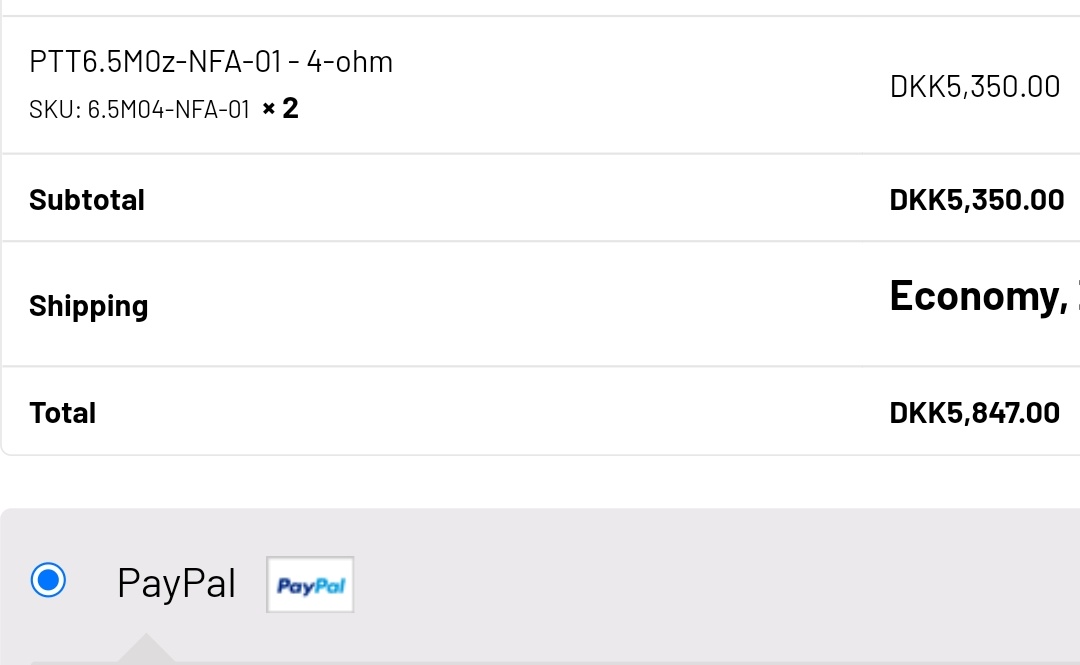

    Vis vedlegget 776623


    Dette er første side under bestilling uten moms, frakt, valutaberegning...pluss andre ulumskheter?
    Det endte iallefall opp på over 8.500,- på siste del med paypal før handel var i boks.
    Derfor trakk jeg meg i siste sekund.
    Synes dette blir en stiv pris på et par 6,5" mellomtoner jeg vet alt for lite om.

    Mulig de er så bra at det er verd å betale den høye prisen, men usikkerheten holder meg tilbake.
    Vanvittigt


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    15.835
    Antall liker
    10.372
    Den så nais ut, men jeg er redd man bør vurdere slaver på denne også. Passer sikkert helt knall til 6,5"-slaven de allerede har...:



    Drossel

    Hi-Fi freak
    Ble medlem
    05.05.2012
    Innlegg
    9.185
    Antall liker
    2.641
    Har ladet mig fortælle at peaks skal være 60 DB nede for ikke at være hørbare.
