Prosjekt: Keystone Subwoofers

Diskusjonstråd Se tråd i gallerivisning

  • thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    Jeg og seigmann her på forumet har i lengre tid bestemt oss for å bygge nye subber til vårt PA system.
    Etter å ha sett på forskjellige konstruksjoner over lengre tid så bestemte vi oss for at det var Josh Ricci sitt Othorn design vi skulle gå for. Dette bygget bruker egentlig B&C 21-sw152 drivere. Når vi drev å lette etter drivere så kom vi over et sett med 4 stk ubrukte av B&C sitt 21" Ipal element, og da tenkte vi at vi like godt kunne gå for dette i stedet da det er omtrent nøyaktig samme driver. Eneste forskjellen er at Ipal elementet har enda kraftigere motor, litt mer powerhandling og hele 7mm mer xmax. Ulempen er at en trenger sveiseapparat for å drive de da de har en nominell impedans på 1ohm.

    Med disse elementene fulgte det med plater som var kappet opp til Art Welter sine Keystone Subwoofere. Vi tenkte da at vi like godt kunne bygge sammen disse kassene og teste de før vi kjøpte inn plater til å bygge Othornene. Othorn bygget får eventuelt en egen tråd ved senere anledning.
    Så i dag startet litt bygging av denne interessante konstruksjonen. Det skal bygges 4 stykker.

    Tok litt bilder underveis i prosessen. Gikk unna med lim og dykkerpistol.

    Ikke akkurat noe småtass dette element. Måleblyant og meg for sammenligning:





    Også litt bygging









    Tråden om subwooferene kan leses på diyaudio for de som er interessert i det.


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    Slowly but steady. Snart keystone. Mangler bare frontplate på 2 av kassene nå. Blir noen beist dette.



    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    Her ligger info om elementet som er brukt :)

    B&C Speakers

    Ligger også målinger av driveren ute på data bass dersom du er interessert i det.


    Snickers-is

    Bransjeaktør
    Ble medlem
    05.02.2004
    Innlegg
    18.250
    Antall liker
    16.225
    Sted
    Østfold
    Hmm, spesiell sak. 0,7 ohm Rdc. Da begynner kabler å bety litt. Ellers ikke så ulik parametrene på Centurion-bassen.


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    Ja, blir å drive 2 stk per kanal seriekoblet på en powersoft k20. Et skikkelig sveiseapparat som kreves for å få maks ytelse mao.
    Ganske potent driver da, om du har effekt tilgjengelig til å drive greiene.


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    Mye å gjøre for tiden. Men det blir en time eller 2 på verkstedet innimellom.


    En ferdig og en til nesten ferdig. Blir litt utendørs målinger i morgen for å se hvordan greiene er i praksis.


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    35hz var planen å ha -3db punktet. Skal få målt etterpå, så da ser vi. Den munningen skal gi litt mer extension, men hvordan den fungerer i praksis må vi måle, siden hornresp ikke klarer å simulere det.


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund

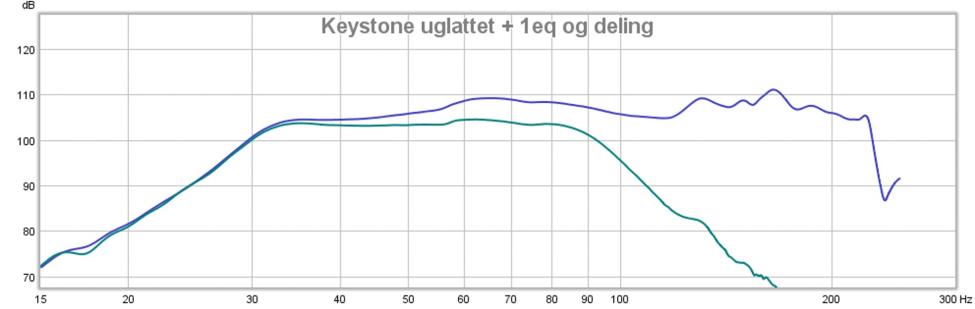

    Gjorde litt utendørsmålinger i går. Synes kassene måler bra. Råresponsen er blå kurve, og grønn kurve er med 1 eq punkt og delefrekvens ca. der vi hadde tenkt å dele mot toppdelen av systemet. Alt i alt veldig fornøyd med kassa. Låt fint og tight. Dog vanskelig å gjøre noe kompresjonstest/forvrengningsmåling når det eneste vi hadde til å drive greiene var en 300w billig 12-230v konverter som strømkilde.

    Keystone uglattet + 1eq og deling.jpg


    thohaug

    Hi-Fi freak
    Ble medlem
    02.02.2014
    Innlegg
    2.983
    Antall liker
    1.840
    Sted
    Fetsund
    rundt 100db @ 2.8v vil jeg om jeg skal tippe sånn ca. Hadde ikke noe mulighet til å få målt dette når vi var der ute desverre.


    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.508
    Antall liker
    14.232
    Sted
    Langesund
    Gjorde litt utendørsmålinger i går. Synes kassene måler bra. Råresponsen er blå kurve, og grønn kurve er med 1 eq punkt og delefrekvens ca. der vi hadde tenkt å dele mot toppdelen av systemet. Alt i alt veldig fornøyd med kassa. Låt fint og tight. Dog vanskelig å gjøre noe kompresjonstest/forvrengningsmåling når det eneste vi hadde til å drive greiene var en 300w billig 12-230v konverter som strømkilde.

    Vis vedlegget 403612

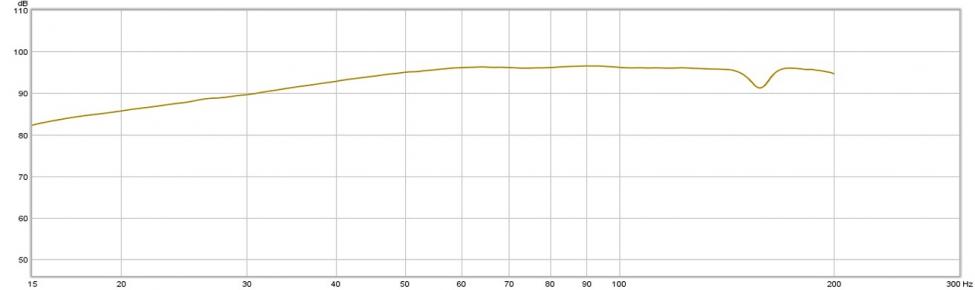

    Her er mitt lille forsøk på hornsubb. måler ikke verst denne heller. Sikkert ikke like følsom men går noe dypere

    Uglattet ute eq

    Sist redigert:

    The Shy

    Æresmedlem
    Ble medlem
    10.04.2017
    Innlegg
    10.508
    Antall liker
    14.232
    Sted
    Langesund
    Må bare si at det er kun snekringen jeg står for, resten er Kvålsvolls fortjeneste.
