Problemer med overheng i Akito 2b ned Lyra Dorian PU.

McLaren

Hi-Fi freak
Ble medlem
11.02.2002
Innlegg
1.909
Antall liker
262
Torget vurderinger
11
Hei!

Skal sette opp en LP12 med en Akito 2b arm og en Lyra Dorian PU. Bruker en Dr. Feickert protractor med alle tre geometriene. Slik jeg har lest det benytter Linn seg av Bearwald. men det er ikke problemet her.

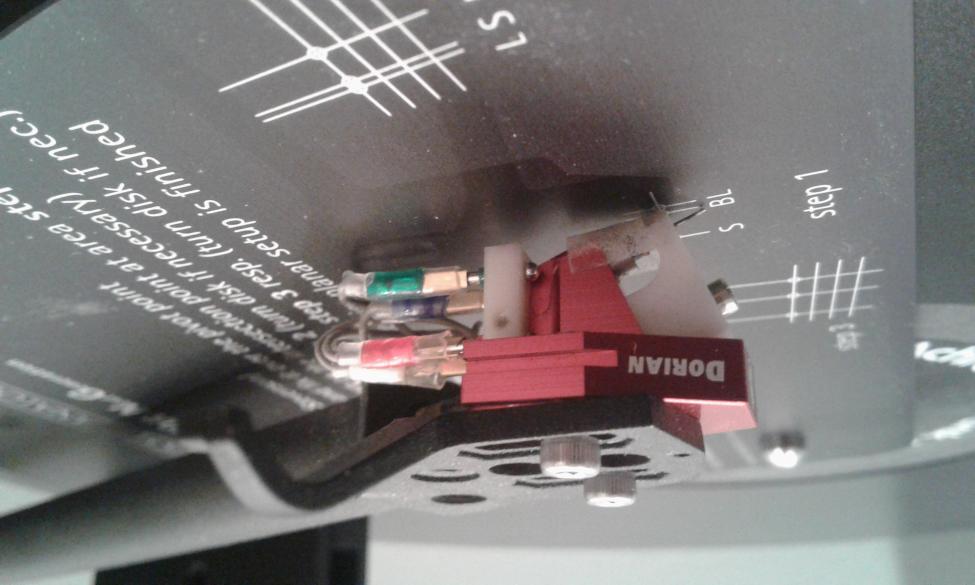

Når jeg skal sette opp pu i armen får jeg ikke satt pu langt nok tilbake i armen til at overhenget blir korrekt. Til det er kablene fra armen i veien. Når jeg setter opp pu lenger frem i headshellet får jeg den til å være paralell med kontrollinjene på protractoren selv om pu ikke er plassert tilstrekkelig langt tilbake i armen ifølge protractoren.

Spørsmålet mitt her en følgende:

Hva gjør jeg nå? Skifter pu eller finner frem annen protractor? Hvor galt kan det bli med dagens utfordringer?

Det bør legges til at oppsett av Dynavector dv20xh i rega rp8 ikke var noen utfordring.

McLaren


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.444
Sted
Third stone from the sun
Torget vurderinger
6
Kan kablene tas av i headshellenden også?

I så fall tror jeg at jeg har liggende noen som fulgte med en Ortofon, og kan sende i posten så du kan bøye og bende på kabler uten risiko for å ødelegge originalene.


nils valla

Overivrig entusiast
Ble medlem
05.07.2012
Innlegg
999
Antall liker
215
McLaren, din pladespiller står på hovedet :cool: (ha-ha)


Gunnar_Brekke

Bransjeaktør
Ble medlem
28.11.2002
Innlegg
2.813
Antall liker
2.137
Sted
Kongsberg


Noen ganger går det bare ikke (pga. armens plassering) å komme i mål, og da må man bare gjøre det beste ut av situasjonen. :)

Som det har blitt påpekt kan lengre "shellkabler" muligens avhjelpe på problemet - om pickupen "får plass" lenger bak.

Om ikke, vil heller ikke være verdens største krise. Da ville jeg latt pickupen stå så langt bak i shellet som bare mulig,
for deretter å justere HTA i det indre nullpunktet (Step 3). (Helst ved 63,5 mm (Stevenson typical/High Fidelity)
- riss nytt nullpunkt mellom S og B, men) Stevenson eller Baerwald (Løvgren A) nullpunktene gjør begge nytten.
IKKE bruk Løvgren (B) da dette er en teoretisk plassering, som ikke tar høyde for den reduserte periferihastigheten
innerst på platesiden...

HTA vil da uansett IKKE stemme i ytre nullpunkt (Step 2), men vinkelfeilen vil være marginal (ytre nullpunkt vil være
lenger ute på platesiden). Fortvil ikke, da dette bare tilfører marginalt (tilnærmet lik null) med sporingsforvrengning...

mvh
Gunnar Brekke


ptb

Hi-Fi freak
Ble medlem
27.11.2008
Innlegg
9.446
Antall liker
7.996
Sted
MDG´s forsøkslaboratorium
Torget vurderinger
11
En ulempe med Akito 2 armen er at det er trang plass i headshellet og jeg fiklet selv en del med nitidig "routing" av kablene (og bøying - forsiktig - av kabelskoene inn på PU) for å få PU langt nok tilbake (Cadenza og Soundsmith). Om det lar seg løse avhenger av hvor mye PU bygger bakover. Alternativet ditt er som Gunnar Brekke er inne på.


Zomby_Woof

Æresmedlem
Ble medlem
07.05.2006
Innlegg
20.029
Antall liker
8.444
Sted
Third stone from the sun
Torget vurderinger
6
Men er headshellkablene festet i pins på armen også, eller er de faste?

Jeg har som sagt et ekstra sett liggende som jeg kan sende over i så fall.


FZ

Hi-Fi freak
Ble medlem
24.04.2002
Innlegg
3.643
Antall liker
216
Torget vurderinger
2
Bare å bøye tagsene både på pu side og armside.


McLaren

Hi-Fi freak
Ble medlem
11.02.2002
Innlegg
1.909
Antall liker
262
Torget vurderinger
11
Det var det jeg var redd for. Har en Rega RP8 stående med Dynavector DV20XH som kanskje heller får flytte inn i Linn lp12 og Lyra i RP8.

Jeg tror jeg skal forsøke dette før jeg gjør andre endringer først.

Takk for all hjelp;-)


Dazed

Æresmedlem
Ble medlem
29.01.2003
Innlegg
20.040
Antall liker
6.768
Sted
Sarpsborg
Torget vurderinger
2
Overhenget i seg selv er ikke vesentlig, men kan brukes som en veldig forenklet måte å justere pickupen til riktige nullpunkter når man bruker nøyaktig samme geometri som armen er designet med.

En Linn Akito har såvidt jeg kan se en monteringsavstand på 211mm og en offset-vinkel på 24 grader. Linn oppgir at dette gir 18mm overheng (med den geometrien de har valgt). Ser ut som Baerwald/Löfgren A med IEC-radier blir tilnærmet likt dette.

Last ned Conrad Hoffman's "Arc Template Generator" og skriv ut en protractor for Löfgren a og IEC, så går dette sikkert helt fint.

Ellers kan du med hell bruke "typical" radier og Löfgren A( Baerwald) (Da brukes radien for innerste rille lik et gjennomsnitt av det som brukes på plater i dag (de siste 30-40 årene), og ikke den bittelille innerradien fra IEC eller enda verre DIN-standarden. Da får du mindre vinkelfeilforvrengning (inner groove distortion) og én millimeter ekstra overheng på kjøpet, og mer plass til headshell-kablene. (Da må du rotere pickupen ca. 0,5 grader i headshellet, men dette er helt uproblematisk.)

Selvsagt går det an å sette opp pickupen med to faktiske nullpunkter.

Å sette opp pickup-geometrien med en slik "arc protractor" er uforskemmet enkelt.

Conrad's Free Stuff (3. link fra toppen)
https://www.vinylengine.com/turntable_forum/viewtopic.php?f=19&t=16849

Kjør på! :)

Edit: ...Men på bildet ser det JÆVLIG trangt ut!
