    Dette selvbyggprosjektet startet i denne tråden: https://www.hifisentralen.no/forumet/vinylavdelingen/90728-selvbygg-direktedrevet-rega-arm.html

    Det er jo ganske lenge siden. Mye har skjedd siden da, blant annet er platespilleren "ferdig". Jeg legger ut noen bilder fra byggeprosessen de nærmeste dagene. På samme måte som hovedpersonen i disse dager, tar jeg den store finalen på påskemorgen (uten sammenligning forøvrig). Da kommer bilder av det ferdige selvbygget.

    Jeg var tidlig ute med å forlate LP-formatet til fordel for CD, og har ikke sett meg tilbake siden. Lovte meg selv å aldri kjøpe platespiller igjen, men å bygge er jo noe helt annet. Platespiller som et elektromekanisk vidunder har alltid fascinert meg.

    Valgene på lydsiden er delvis gjort etter tips i den tidligere tråden, og delvis etter artikler fra Rudi som peker på pickupen og RIAA-trinnet som svært gode kjøp for pengene. Disse produktene ble valgt og innkjøpt tidlig i prosessen:
    • Tonearm - Jelco SA-750LB
    • Pickup - Denon DL-103R (Moving Coil)
    • RIAA - Musical Fidelity V90-LPS

    Sist redigert:

    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

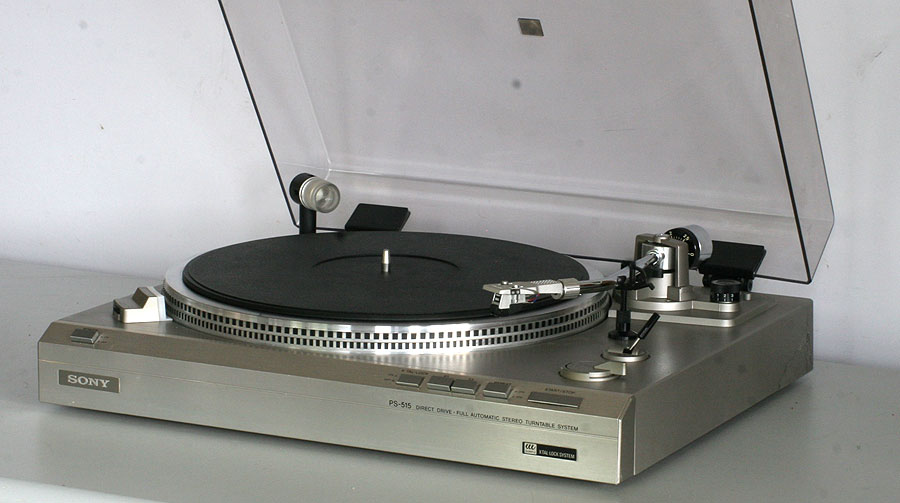

    Konseptet var å ta utgangspunkt i den gamle platespilleren min, som ble innkjøpt ca 1982 og pakket bort tre år senere. Det var en SONY-PS-515 direktedrevet helautomatisk spiller.

    Motoren og motorelektronikken skulle gjenbrukes. Siden PS-515 er quartz-styrt basert på et magnetlydhode som leser av et belegg på innsiden av platetallerkenen, måtte platetallerkenen også gjenbrukes.

    Av en eller annen mystisk årsak, syntes jeg platespilleren var fin da jeg kjøpte den, men jeg skjemmes av den i dag. Men det gjør vi vel alle av gamle bilder fra den tiden. Klær og hårfrisyrer var heller ikke et vakkert syn på tidlig åtti-tall, mens YAP-begrepet herjet.


    Sist redigert:

    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

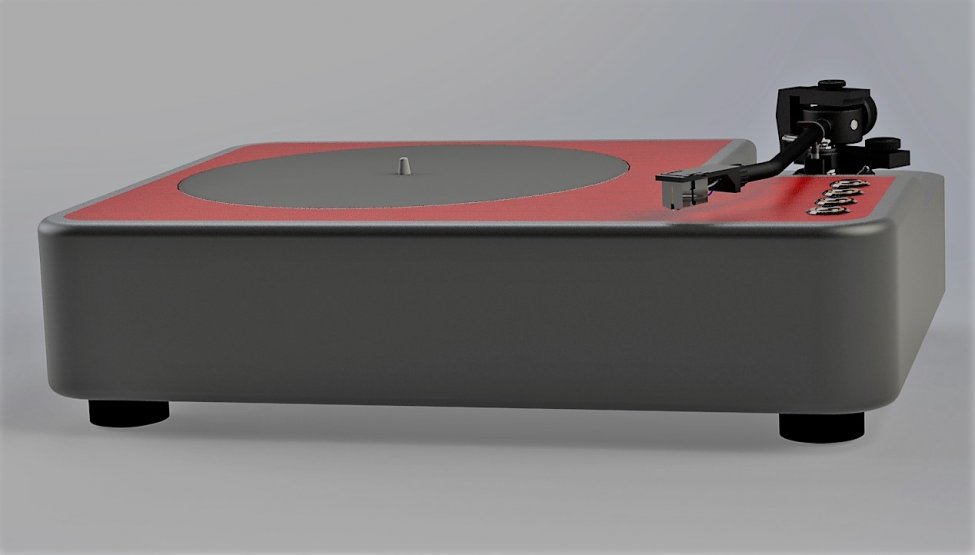

    Den nye platespilleren skulle være brukskunst. Funksjonen skulle være enkel. Design var viktigst. Den stygge platetallerkenen måtte bygges inn, og jeg endte opp med dette designet.

    SolidWorks ble benyttet. Jeg har lisens gjennom jobben, men ingen tidligere erfaring. Å lære SolidWorks, var en motivasjon.

    Untitled Project 3-Modifisert.jpg

    Sist redigert:

    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

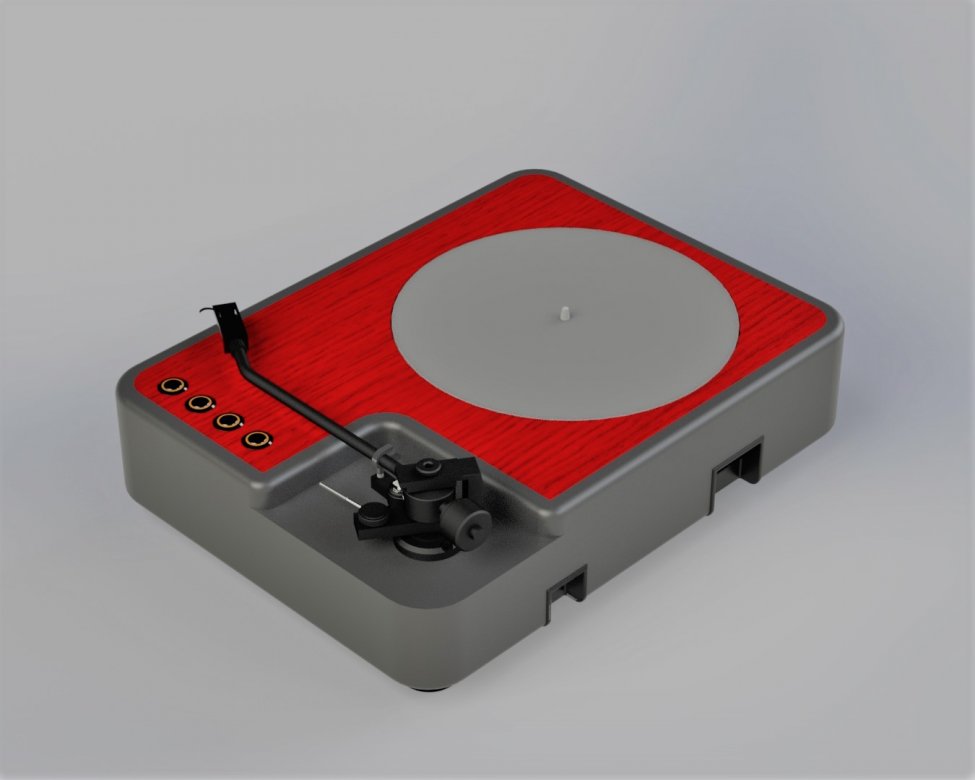

    Takk. Baksiden. Legg merke til kabel-brønnene. Det er mulighet for å sette spilleren helt inntil veggen om nødvendig. En fin ting med DIY, man får det som man vil.

    Untitled Project 4-Modifisert.jpg


    superhkm

    Hi-Fi freak
    Ble medlem
    18.04.2005
    Innlegg
    2.062
    Antall liker
    582
    Det blir kanskje helt tullete å drive å kommentere dette nå, hvis det er skisser til noe som allerede er ferdig.

    Allikevel; med topp av tallerken flush med plintet blir det vel ganske plundrete å få plater på, og ikke minst av.

    Støv er jo også et spørsmål.


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    ^Neida. Jeg har svar på det meste, og det jeg ikke har svar på, kan jeg ta hensyn til i neste prosjekt :)

    Den er ikke helt flush. I utgangspunktet ønsket jeg at den skulle bare stikke så langt opp at jeg bare såvidt fikk tak i plata. I virkeligheten ble det av ulike grunner mer klaring, så problemet er ikke lenger relevant.

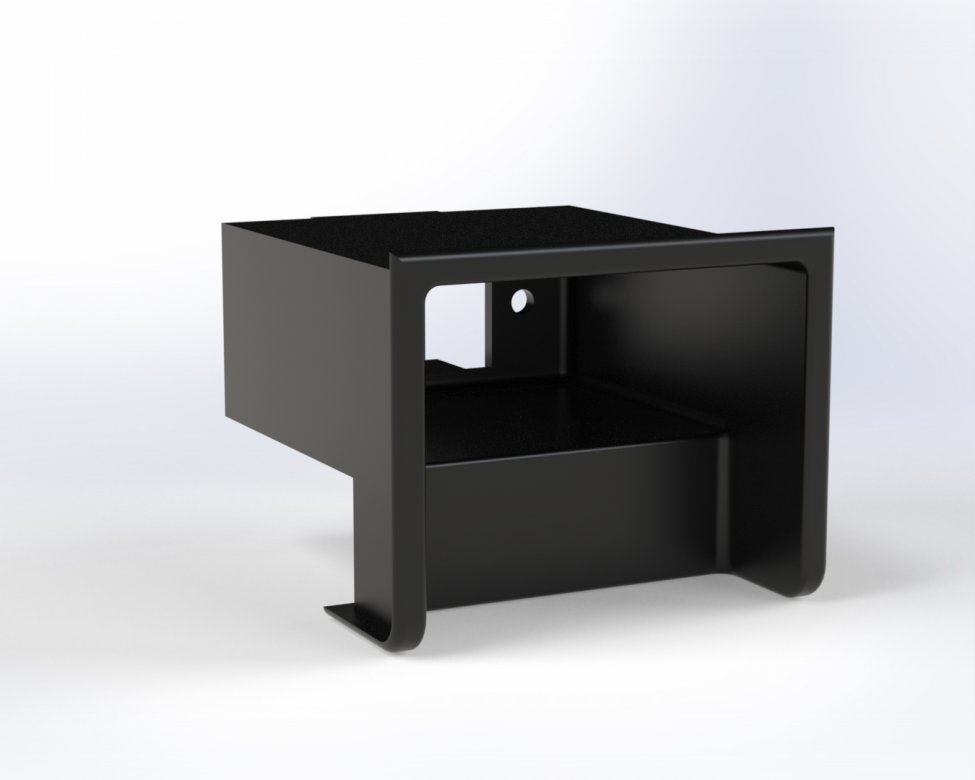

    Tilgang til 3D-printer er et must med en slik konstruksjon. Her er nettbrønnen som ble printet ut.

    Untitled Project 5.jpg

    Sist redigert:

    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

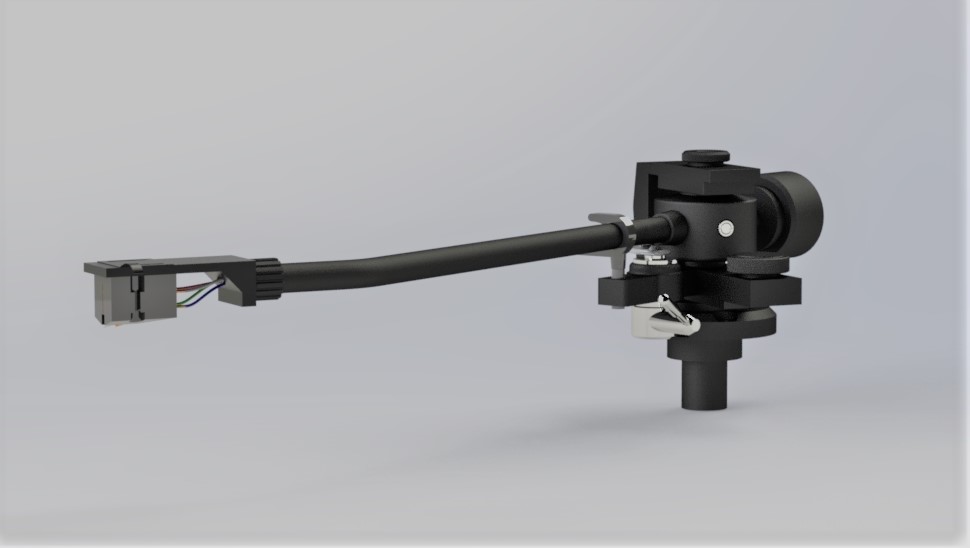

    Totalt unyttig, men moro å lage en nokså tro modell av Jelco 750. Ser det er kommet forbedrede modeller i etterkant, men denne er vakker! Vi er fremdeles i en 3D-verden for den som skulle være i tvil.

    Untitled Project 6-Modifisert.jpg

    Sist redigert:

    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Trivelig å være her inne igjen, og se at gode gamle travere er på fremdeles. Selv om jeg har vært fraværende fra forumet i flere år, så er musikken like viktig. Men av og til tar andre ting plass i livet. Som eldre foreldres sykdom og død, reising på jobb, dødsbo, eiendom både her og der, vinterbading etc. BurntIsland: Når cornaens tid er over, må vi få til en samlimg igjen, så kan dere høre på både gardinene og platespilleren. Gardinene har utvilsomt størst effekt!


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

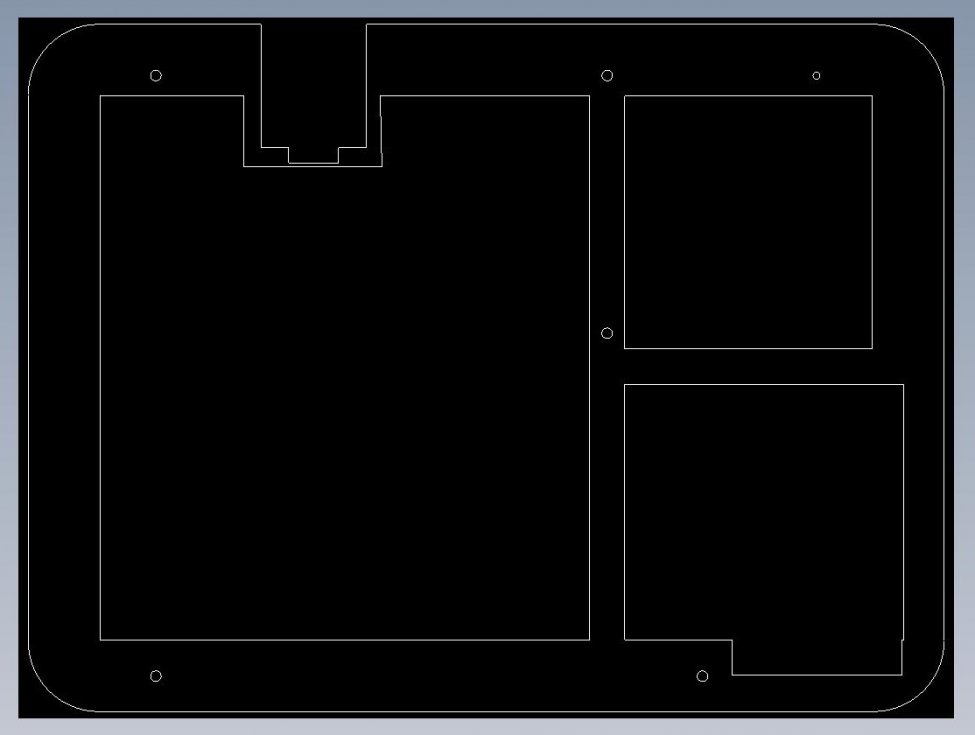

    For å bygge plinthen delte jeg 3D-modellen opp i 6mm skiver. Resultatet ble 25 .DRW filer lignende denne:



    6mm MDF-plater fra den lokale trevarebutikken ble kuttet i passe biter og lagt i en laserkutter.


    Sist redigert:

    superhkm

    Hi-Fi freak
    Ble medlem
    18.04.2005
    Innlegg
    2.062
    Antall liker
    582
    Totalt unyttig, men moro å lage en nokså tro modell av Jelco 750. Ser det er kommet forbedrede modeller i etterkant, men denne er vakker! Vi er fremdeles i en 3D-verden for den som skulle være i tvil.

    Vis vedlegget 579308
    Godt jobba, det ble noen omganger med skyvelæret før du var klar her..


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim

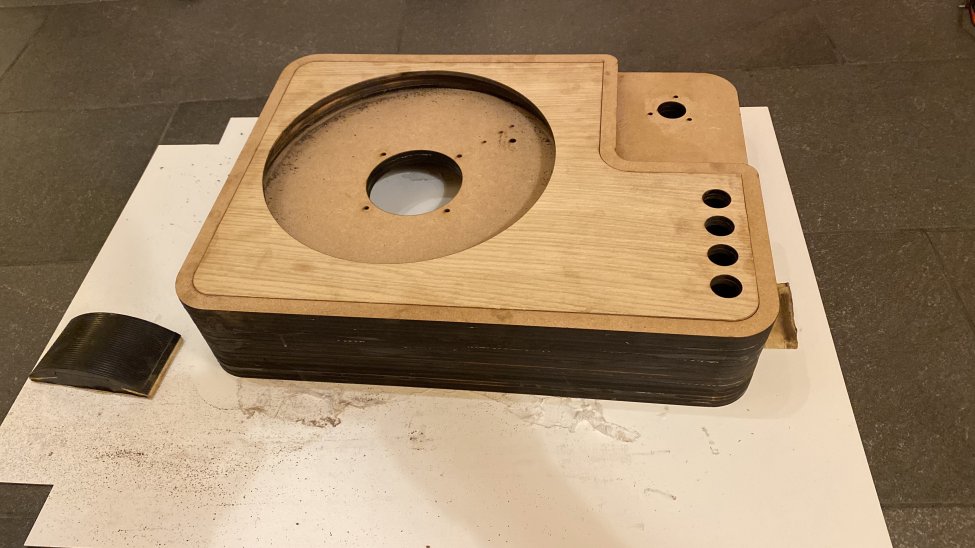

    Limt sammen med vanlig Casco trelim. Jeg hadde laget ekstra styrehull for å få limt platene korrekt sammen, men burde ha laget en bedre jig. Jeg oppsummer "lessons" learnt" helt til slutt på påskemorgen. Tok bare to-tre plater av gangen. Tørker litt fort det limet.



    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Totalt unyttig, men moro å lage en nokså tro modell av Jelco 750. Ser det er kommet forbedrede modeller i etterkant, men denne er vakker! Vi er fremdeles i en 3D-verden for den som skulle være i tvil.

    Vis vedlegget 579308
    Godt jobba, det ble noen omganger med skyvelæret før du var klar her..

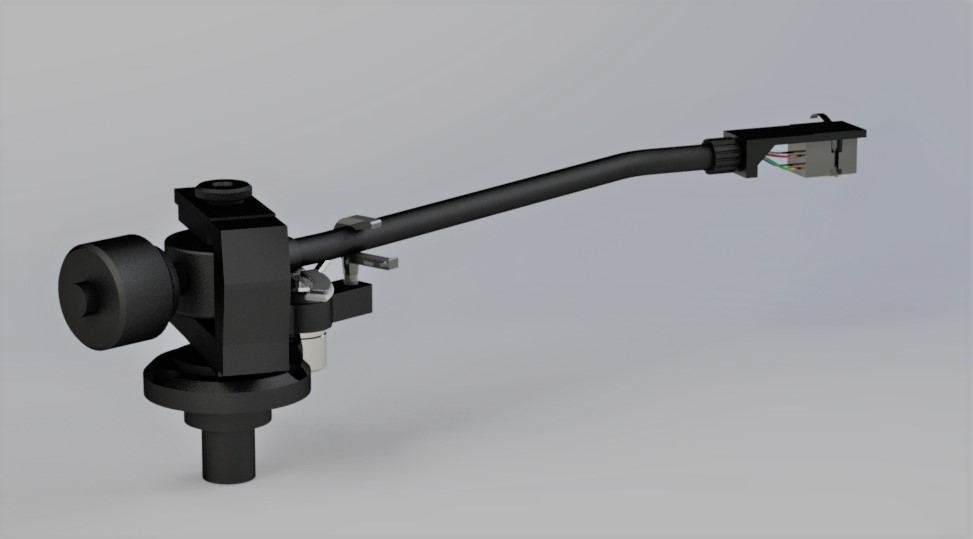

    Takk takk. Måtte bruke skyvelæret flittig ja. Fant ingen tegninger som inneholdt alle nødvendige mål.

    Untitled Project 9-Modifisert.jpg
    Untitled Project 10-Modifisert.jpg


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Første gang jeg tok i en overfres, innkjøpt fra Biltema for anledningen. Det så perfekt ut ved første forsøk, men etter lakkering og pussing så jeg at jeg burde øvd i mer enn 5 minutter.

    Plastic padding ble brukt som sparkel. Fins neppe noe bedre, men mye som lukter mindre skadelig.



    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Grunningslakk (spray), pusse, pusse, pusse, sparkle, pusse, pusse, sparkle, pusse pusse pusse. Nytt strøk grunningslakk, pusse, pusse, pusse, sprkle, pusse, sparkle.
    Jeg mistet tellingen på antall strøk. Brukte to hele bokser grunningslakk og et feriebudsjett på pussepapir. 120 og 240.



    Her trodde jeg at jeg var ferdig, og tok boksen inn fra garasjen og inn i et naturlig lys. Det var bra. Herfra og ut tror jeg det ble 5 nye strøk med sparkling, pussing og ny grunningslakk. Mange "sår" er nesten umulig å se før man har lakket på nytt.



    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    I morgen (lørdag) kommer bilder fra innmaten. Her er en liten "teaser".

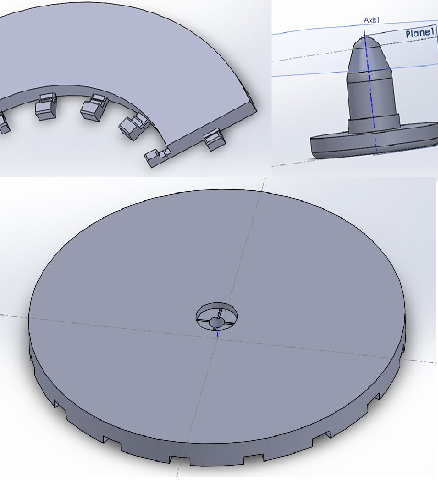

    Passer platetallerkenen i hullet? Nei, det gjorde den ikke på første forsøk Hullet var selvsagt stort nok, men det viste seg at spindelen på motoren ikke var sentrert midt mellom de fire monteringshullene på motoren, bare nesten. Hele konstruksjonen min baserer seg på at spindelen må være i midten av hullet. På originalspilleren vil ikke den type unøyaktighet ha noen betydning. Se på første bilde av Sony originalspilleren, platetallerkenen kan fint forskyves 1 mm i hvilken som helst retning uten at noen vil oppdage det.

    Hullene i MDF-konstruksjonen for montering av motoren med maskinskruer var akkurat store nok til skruene. De måtte bores opp slik at spindelen kunne sentreres i hullet.



    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Justering av motor/platetallerken-høyden hadde jeg tenkt på. Denne 3D-printede skiven ligger mellom motor og plinth. Ved behov for større eller ny høyde, er det bare å printe ny skive, eller tilleggskive.


    Motor Support.jpg


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Det blir kanskje helt tullete å drive å kommentere dette nå, hvis det er skisser til noe som allerede er ferdig.

    Allikevel; med topp av tallerken flush med plintet blir det vel ganske plundrete å få plater på, og ikke minst av.

    Støv er jo også et spørsmål.
    Jeg svarte vel aldri på støv-spørsmålet. Osteklokke er en mulighet, men blir antagelig veldig dyrt å få laget en fin en, og uansett ville vel Kvinnen protestert. Planen er å 3D-printe et nett lite deksel som omslutter tonearma og lakkere dette i samme farge som spilleren. På platetallerkenen får det ligge en støvsamleplate. Fargen på plata kan jo tilpasses årstidene og høytidene :)


    Laban MK3

    Hi-Fi freak
    Ble medlem
    23.03.2016
    Innlegg
    2.061
    Antall liker
    643
    Sted
    Plankebyen
    Torget vurderinger
    2
    Konseptet var å ta utgangspunkt i den gamle platespilleren min, som ble innkjøpt ca 1982 og pakket bort tre år senere. Det var en SONY-PS-515 direktedrevet helautomatisk spiller.

    Motoren og motorelektronikken skulle gjenbrukes. Siden PS-515 er quartz-styrt basert på et magnetlydhode som leser av et belegg på innsiden av platetallerkenen, måtte platetallerkenen også gjenbrukes.

    Av en eller annen mystisk årsak, syntes jeg platespilleren var fin da jeg kjøpte den, men jeg skjemmes av den i dag. Men det gjør vi vel alle av gamle bilder fra den tiden. Klær og hårfrisyrer var heller ikke et vakkert syn på tidlig åtti-tall, mens YAP-begrepet herjet.

    Vis vedlegget 579270
    Herlig design :)


    soundscape

    Hi-Fi freak
    Ble medlem
    21.09.2005
    Innlegg
    5.328
    Antall liker
    6.260
    Sted
    Nordre Follo
    Torget vurderinger
    7
    Imponerende hva folk får til med blanding av kunnskap og godt verktøy !


    superhkm

    Hi-Fi freak
    Ble medlem
    18.04.2005
    Innlegg
    2.062
    Antall liker
    582
    Det blir kanskje helt tullete å drive å kommentere dette nå, hvis det er skisser til noe som allerede er ferdig.

    Allikevel; med topp av tallerken flush med plintet blir det vel ganske plundrete å få plater på, og ikke minst av.

    Støv er jo også et spørsmål.
    Jeg svarte vel aldri på støv-spørsmålet. Osteklokke er en mulighet, men blir antagelig veldig dyrt å få laget en fin en, og uansett ville vel Kvinnen protestert. Planen er å 3D-printe et nett lite deksel som omslutter tonearma og lakkere dette i samme farge som spilleren. På platetallerkenen får det ligge en støvsamleplate. Fargen på plata kan jo tilpasses årstidene og høytidene :)

    Dette med lakkering av 3d-printede deler må du gjerne si mer om, men min tanke om støv er at du har laget en vertikal spalte mellom tallerken og plint, der kommer du ikke til med børste/klut. Det er nok ingen big deal, det betyr vel bare at du må løfte ut tallerkenen og støvsuge oppi der innimellom.


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Det blir kanskje helt tullete å drive å kommentere dette nå, hvis det er skisser til noe som allerede er ferdig.

    Allikevel; med topp av tallerken flush med plintet blir det vel ganske plundrete å få plater på, og ikke minst av.

    Støv er jo også et spørsmål.
    Jeg svarte vel aldri på støv-spørsmålet. Osteklokke er en mulighet, men blir antagelig veldig dyrt å få laget en fin en, og uansett ville vel Kvinnen protestert. Planen er å 3D-printe et nett lite deksel som omslutter tonearma og lakkere dette i samme farge som spilleren. På platetallerkenen får det ligge en støvsamleplate. Fargen på plata kan jo tilpasses årstidene og høytidene :)

    Dette med lakkering av 3d-printede deler må du gjerne si mer om, men min tanke om støv er at du har laget en vertikal spalte mellom tallerken og plint, der kommer du ikke til med børste/klut. Det er nok ingen big deal, det betyr vel bare at du må løfte ut tallerkenen og støvsuge oppi der innimellom.
    Aah. Godt poeng. Etter å ha støvsuget der en gang, tipper jeg løsningen blir å ta i bruk 3D-printeren nok en gang. Pr i dag er det et korkbelegg oppå den originale platetallerkenen. Deretter en 3D-printet konstruksjon med spindel, og et nytt korkbelegg på toppen. Konstruksjonen nedenfor kan lett modifiseres til å stikke litt utenfor tallerkenhullet, og samtidig omslutte mesteparten av korkbelegget på toppen. Det vil ihvertfall hjelpe litt på støvproblemet.



    De færreste 3D-printere tar store deler, så derfor er konstruksjonen delt i tre ulike deler. Det er kun den ytre delen (4x) som må "støvmodifiseres".


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Men over til innmaten. Jeg ønsket meg 4 knapper. En på/av for strøm, en start/stop, en 33 og en 45. Alle som trykk-knapp uten holde-funksjon.
    Den originale Sony-spilleren var helautomatisk, og første steg var å finne ut hvordan alt rælet kunne kobles vekk og forbi. De japanske ingeniørene må ha jobbet overtid for å lage all leamikk som må til for en helautomatisk spiller. Det var mange kreative og smarte løsninger. Også på elektronikksiden.

    Neste steg var å lage ny elektronikk for knappestyringen. Etter å la laget ferdig en løsning med RS-vipper, var den moroa over, og jeg gikk heller for en Arduino Uno. Nesten gratis tilsendt fra østen, fri programvare på nettet og mange you-tube-videoer tilgjengelig. På en helg var programmet ferdig testet. Superenkelt.

    Det er lagt inn to timere. En skrus av strømmen etter en time. En annen skrur av rotasjonen etter 26 minutter. Tilhørende knappelamper blinker som advarsel og gir mulighet til å forlenge tiden.



    Power-knappen (nærmest) gir midlertidig strøm til Arduinoen som aktiverer et holderele.


    gormj

    Overivrig entusiast
    Ble medlem
    13.12.2008
    Innlegg
    944
    Antall liker
    314
    Sted
    Trondheim
    Koblingen mellom knappestyring og gammel motorelektronikk er via releer. Relekortet er også fra østen.



    Relekortet trekker urimelig mye strøm når alle releene er aktivert. I første variant var relekortet forsynt fra Arduino (5V). Det var en dårlig ide. Takk og lov for god egensikring på Arduino-siden. En desperat løsning i påsketiden var å lage en spenningsfølger av to effektransistorer jeg fant i skuffen. 5V zener hadde jeg ikke, men brukte i stedet 5V referansespenningen fra Arduino.



    Tilkobling til knappene er på skruerekken i fremkant. Det lille kortet har også transistordrivere til knappelysene.(Kraftig overdimensjonert, jeg måtte bruke det jeg hadde liggende). Jeg valgte å la alle knappene lyse svakt når funksjonen de kontrollerer er av.
