    Enkelte ting i livet er en bare så nysgjerrig på at en må bare hoppe i det!

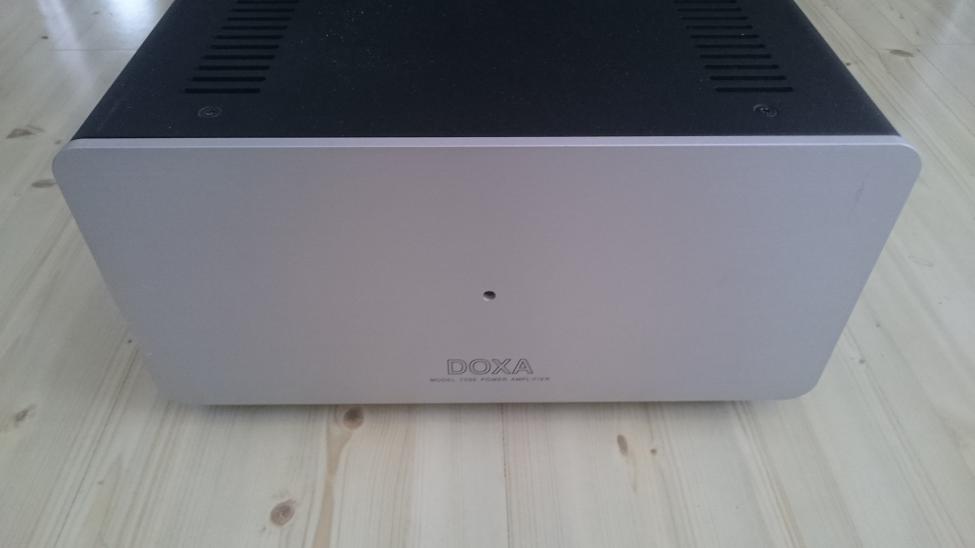

    Derfor innkjøpt på brukten en pent behandlet Doxa 70SE:
    Doxa 70SE.jpg


    Er no koblet opp mot fulltonene...er vel en oppgave som ikke passer til en slik forsterker, men den må testes, så får jeg se hvordan den takler oppgaven :)
    Lauvland vs Malmin! Jeg har stor respekt for begge!! :)


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.032
    Antall liker
    1.235
    Sted
    Sauda
    Torget vurderinger
    13

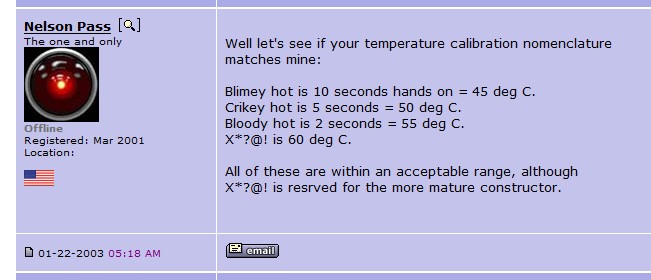

    "Byggdasjølvforsterkaren" er fortsatt bare "Crikey Hot"
    Får se om jeg tørr nærme meg "X*?@!" :)

    Vis vedlegget 370132

    MI10 er litt snillere og er omtrent "Blimey Hot" :)
    Her hjemme bikker jeg vel akkurat 60 grader,om du liker forsterkere med lav dempefaktor anbefaler jeg deg og prøve en eller annen jlh versjon.
    Kjekt å følge med på tråden din,synd du ikke oppdatere så ofte.
    Blir vel også noen åpne baffler hos meg og etter hvert.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Jeg er ikke så redd for å passere 60grader egentlig da varmen er bra fordelt på mange effektmotstander og IRFP avgir 25w.
    I F5 avgir IRFP 30w.

    JLH er notert! Skal se på det når jeg får tid! :)

    Tusen takk for skryt!! Jeg har trodd at det ikke er så mange som leser på dette fjaset mitt egentlig! :)
    Målet mitt er egentlig hvordan få helt grei lyd på en enkel måte, og uten at det koster en bunke penger.
    Derav "Simply Zen" som er så enkel at selv bestemor kan lage den nesten.
    OB surfebrettene mine er sagd ut med enkel stikksag. De er ikke hverken rette eller beine. Fulltonene står i forskjellig høyde, ja det er mangen småfeil.
    Men meningen er at selv bestemor kan snekre det her på en enkel måte. Derfor jeg ville prøve OB siden det er enkelt å snekre sammen :)
    Ett pluss er at jeg liker lyden ganske godt også :)
    HEL har hjelpt meg mye på veien! Det er jeg veldig glad for! :)

    Om du vil prøve OB så er det bare å kjøre på! 15" Alpha og fulltone er veldig greit å få til. Litt av oppskriften har jeg prøvd å få frem her i tråden :)

    Skal prøve å oppdatere litt mer innimellom! :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.902
    Antall liker
    6.274
    Torget vurderinger
    9
    Flott beskrivelse av lytteinntrykkene dine i den seneste teknotråden.

    Og........man skal ikke undervurdere Fe108Ez ;)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Flott beskrivelse av lytteinntrykkene dine i den seneste teknotråden.

    Og........man skal ikke undervurdere Fe108Ez ;)

    Takk så mye!!

    Klipper den inn her også:

    Forsterkere:
    Doxa = noe dempefaktor
    MI = litt midre dempefaktor
    Diy = Lav dempefaktor (ca 1)

    Så skal jeg prøve å beskrive lyd, noe jeg ikke er flink til:

    Fulltone:
    Diy = Mest korrekt og ganske smooth
    MI = Klasse A smooth
    Doxa = Detaljert

    OB Bass:
    Diy = Slapp, litt lite definert
    MI = "Mest Hifi"
    Doxa = Punch
    Read more at http://www.hifisentralen.no/forumet...ktor-i-forsterker-10.html#DDZPGHDWkW5iHqzh.99

    Sist redigert:

    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Angående FE108EZ så har jeg ett par ting som jeg tror, men ikke veit, men som gjør at jeg ikke har byttet denne enda.

    En 4" fulltone har jevnere respons enn en 8". Jeg har ikke prøvd å notche fulltonen enda, jeg har heller bygd forsterker med lav dempefaktor som hjelper på respons.
    Kan en spille høyt med 4" fulltone? Svaret er ja, jeg synest det er høyt nok, selv med bare 1watt.
    Jeg ser ikke helt vitsen med å prøve så mange andre fulltoner, da jeg er redd dette bare blir bytting sideveis uten særlig fremskritt.
    Haddde tidligere TangBand, denne var veldig smooth. Fostex er mer dynamisk.
    (Ser likevel ikke helt vekk fra at jeg kommer til å bytte fulltone...veit jo aldri hva en finner på.....) :)


    Mulig 8" fulltone gjør at en kan dele lavere?


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.902
    Antall liker
    6.274
    Torget vurderinger
    9
    Tror at 4" fulltone har færre unoter enn en 8" mtp oppbrytning.
    Også har den garantert bedre diskant :)

    Så lenge du kan dele ved 300 Hz og høyere så er nok 108 et knallelement.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Tror at 4" fulltone har færre unoter enn en 8" mtp oppbrytning.
    Også har den garantert bedre diskant :)

    Så lenge du kan dele ved 300 Hz og høyere så er nok 108 et knallelement.
    150/300 deling passer min smak best, men har ikke prøvd å dele f.eks 150/250. Så pirkete har jeg ikke vert :)
    Kanskje prøve litt småpirkete småjustering senere, mangler bare en liten del ;)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Dagens:



    Var en tråd her inne om høyttalere som passer til 70-talls rock...
    Skal jeg avsløre den store hemmeligheten at OB med 15"PA låter knall på 70- og 80-talls rock? :)


    Leikis Lyd

    Hi-Fi freak
    Ble medlem
    18.05.2006
    Innlegg
    5.271
    Antall liker
    1.869
    Sted
    Kyrksæterøra
    Torget vurderinger
    12
    En plate som var godt reprensentert i mine yngre dager, eller det var vel en kasset regner jeg med.


    Audiodidakt

    Hi-Fi freak
    Ble medlem
    24.08.2004
    Innlegg
    1.382
    Antall liker
    553
    Torget vurderinger
    6
    Tror at 4" fulltone har færre unoter enn en 8" mtp oppbrytning.
    Også har den garantert bedre diskant :)

    Så lenge du kan dele ved 300 Hz og høyere så er nok 108 et knallelement.
    150/300 deling passer min smak best, men har ikke prøvd å dele f.eks 150/250. Så pirkete har jeg ikke vert :)
    Kanskje prøve litt småpirkete småjustering senere, mangler bare en liten del ;)
    150 LP og 300 HP?


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Ja, den er ikke helt ny! Liker dette gamle greiene jeg :)
    Blir liksom ikke helt "Bieber" frelst for å si det slik.

    Hører også Black Metal, synest det er kult!

    Hører egentlig på mye rart, men rock og metal blir det mest av.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Tror at 4" fulltone har færre unoter enn en 8" mtp oppbrytning.
    Også har den garantert bedre diskant :)

    Så lenge du kan dele ved 300 Hz og høyere så er nok 108 et knallelement.
    150/300 deling passer min smak best, men har ikke prøvd å dele f.eks 150/250. Så pirkete har jeg ikke vert :)
    Kanskje prøve litt småpirkete småjustering senere, mangler bare en liten del ;)
    150 LP og 300 HP?
    Lowpass 150Hz 12dB/oktav, altså 2.ordens
    Highpass 300Hz 12dB/oktav, altså 2.ordens

    Highpass kunne fint vert 1.ordens 6dB :)

    Deler for øyeblikket med slike FMOD XOVER plugger som står på linjenivå.


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.902
    Antall liker
    6.274
    Torget vurderinger
    9
    Tror at 4" fulltone har færre unoter enn en 8" mtp oppbrytning.
    Også har den garantert bedre diskant :)

    Så lenge du kan dele ved 300 Hz og høyere så er nok 108 et knallelement.
    150/300 deling passer min smak best, men har ikke prøvd å dele f.eks 150/250. Så pirkete har jeg ikke vert :)
    Kanskje prøve litt småpirkete småjustering senere, mangler bare en liten del ;)
    150 LP og 300 HP?
    Fordi dipolpeaken gir ekstra nivå så gir det som regel jevn respons med en oktav mellom lav- og høypass.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Smalere baffel og dipolpeak øker i frekvens.
    Breiere baffel og dipolpeak minker i frekvens.


    El-retur

    Hi-Fi freak
    Ble medlem
    08.01.2012
    Innlegg
    2.032
    Antall liker
    1.235
    Sted
    Sauda
    Torget vurderinger
    13
    Enkelte ting i livet er en bare så nysgjerrig på at en må bare hoppe i det!
    Derfor innkjøpt på brukten en pent behandlet Doxa 70SE:
    Vis vedlegget 377045

    Er no koblet opp mot fulltonene...er vel en oppgave som ikke passer til en slik forsterker, men den må testes, så får jeg se hvordan den takler oppgaven :)
    Lauvland vs Malmin! Jeg har stor respekt for begge!! :)
    Veldig god forsterker....
    Er det den som var tilsalgs i Haugesund området?


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Denne kom fra østlandet.
    Doxa er bra greier det!
    Ga litt ekstra diskant i fulltoenene virket det som. Kanskje den har litt ekstra output i toppen?
    Tight i bunn med punch i mellombassen.
    Det finnes mye som er bedre, men tatt i betraktning at denne er fra 90-tallet og ikke kostet allverden dengang, så synest jeg det er bra!

    Jeg forstår godt at folk liker Doxa! :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3

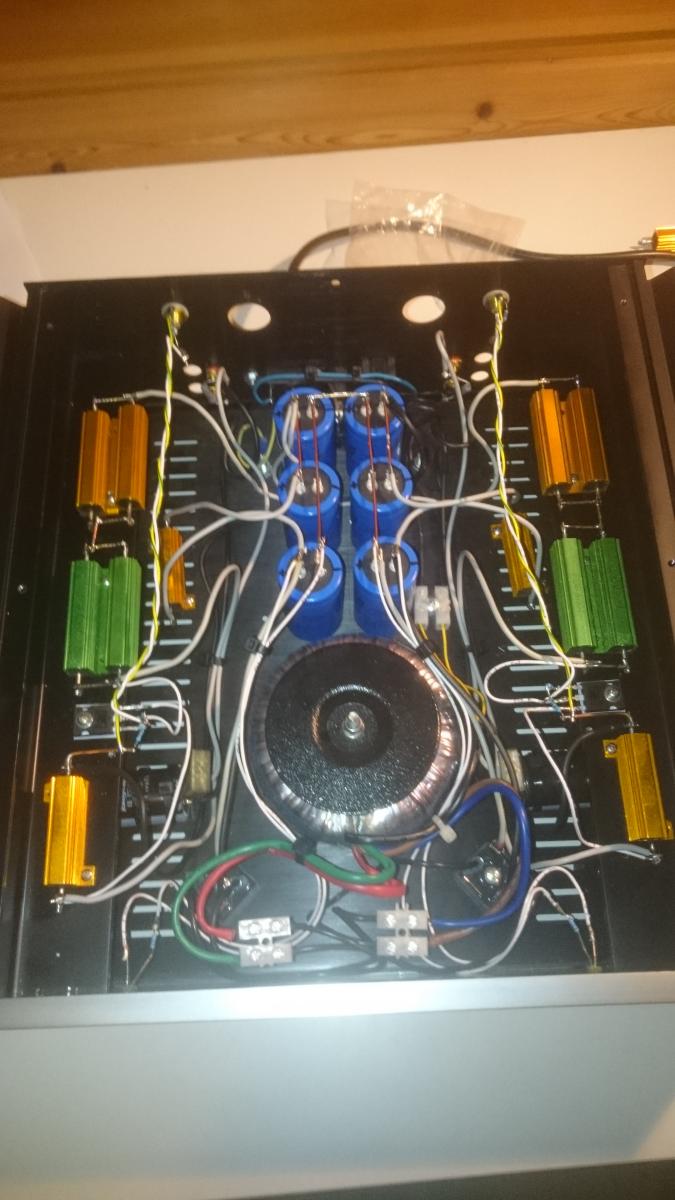

    Må ha ett åpent panser bilde her også :)



    simrol

    Hi-Fi interessert
    Ble medlem
    15.08.2009
    Innlegg
    95
    Antall liker
    124
    Torget vurderinger
    1
    Hei oks81. Lurte på hvordan du kobler sammen disse delefilter pluggene. Holder på med noe lignende prosjekt.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Hei oks81. Lurte på hvordan du kobler sammen disse delefilter pluggene. Holder på med noe lignende prosjekt.
    Heisann!! :)
    FMOD pluggene settes på inngang til effektforsterker, IKKE på utgang fra preamp.
    Min preamp har to utganger, en til hver effektforsterker.

    Håper det var til hjelp, om du lurer på mer er det bare å spørre! ;)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Dagens kodeord: Dempefaktor.

    8ohm motstand.jpg


    Plassert enkelt og greit en 8ohms motstand i serie med fulltone.
    Frem med Malmin MI10 på fulltonene, Doxa på bass.

    Dette funker faktisk bra! Trikset med motstand i serie med fulltone nevnes her av Pass på side 4:
    http://www.firstwatt.com/pdf/art_cs_amps.pdf

    8ohms motstand vil i dette tilfellet gi en dempefaktor på ca 1 med MI10 som forsterker.
    Samtidig gir det en demping av fulltone med ca 3dB.

    Må jeg plassere diy forsterkeren på hylla??
    MI10 er i hvertfall smooth! :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Og slik ser det ut i "rotekassen"... :)


    Den lager "klimpre" lyder akkurat som en gammel panelovn under oppvarming og nedkjøling...
    Får ta en runde å stramme skruer på kabinettet.. :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Har lurt litt på å lage nye "surfebrett"...
    Kanskje noe som er litt mer estetisk..
    De jeg har nå var snekret sammen i en fei og finish er ikke allverden.

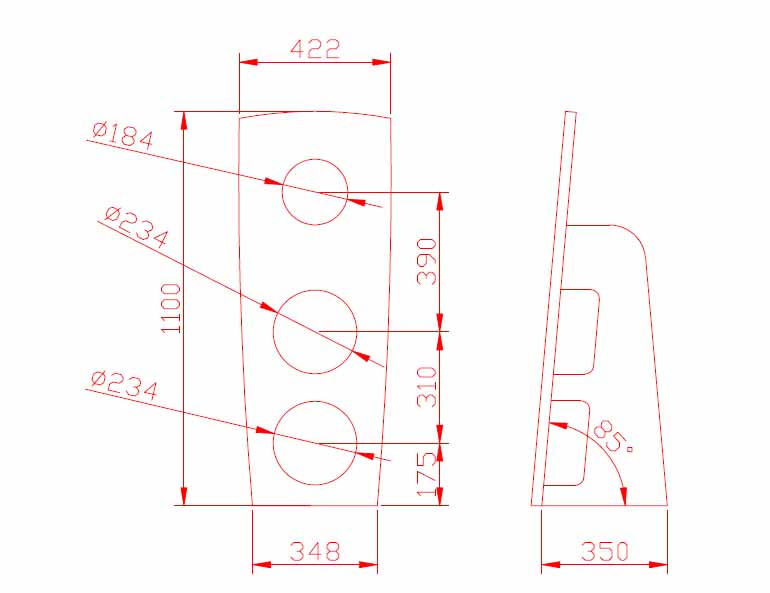

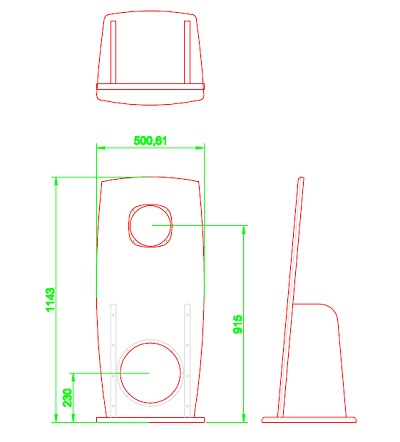

    Har fått tegninger fra HEL/Hornlyd på både Jamo kopi med 2x Seas W26, og Tiny Alnico med ToneTubby.

    Tusen takk til HEL som har lagt veien for oss andre!! :)

    Her er tegningene til glede for allmenheten:

    Vis vedlegget 360515


    Vis vedlegget 360516


    Jamo kopien krever EQ i bassen når en bruker Seas.
    Tiny Alnico må ha hjelp av sub under 70Hz.

    Er det kanskje i det hele tatt mulig å få til en skikkelig OB som er såpass smal og med enten en 12" eller to 10" til å spille litt bass..??
    Lunsjen pleier ikke være gratis.... :)

    Mvh.
    oks
    Henter frem igjen denne :)
    Angående Jamo/Seas fjølene leser jeg at både Pass og Hornlyd delte lavpass ved 60Hz.
    Noen problemer med dipolpeak på disse, siden det da deles en del under denne, Hornlyd?
    Fikk du kanskje tatt en måling? Er vel lenge siden no og kanskje ikke like enkelt å huske....? :)


    Hornlyd

    Æresmedlem
    Ble medlem
    01.04.2005
    Innlegg
    16.902
    Antall liker
    6.274
    Torget vurderinger
    9
    Fikk ikke målt, men det funket paradoksalt nok greit.
    Uansett blir det for spinkelt. Veldig dårlig headroom.


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Haha!!
    ROFL!! ;)
    Lager varme til potteplantene nevnt i OB tårn tråden :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Skulle gjort som Pass, da hadde det blitt lys til plantene også! :)
    Pass Delite.jpg


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    For de som lurer på hva denne lyspære greia er for noe så er det en "Pass De-Lite"
    http://www.firstwatt.com/pdf/art_delite.pdf

    Min "Simply Zen" ligner en del på denne, men bruker effektmotstander i stedenfor lyspærer.
    Bakdelen med effektmotstander er varmeutvikling. Jeg har derfor lavere spenning enn De-Lite.
    Jeg bruker også billig IRFP240 transistorer i stedenfor det som Pass bruker i De-Lite (står om i artikkel)
    Jeg har dermed pga transistor type og lavere spenning, mer forvrenging enn hva det er i De-Lite. (Tipper for det meste 2.harmonisk vreng)

    For sikkerhets skyld; det nytter ikke å bruke sparepærer på De-Lite!! :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    For the record:
    Simply Zen er ett navn jeg bare har funnet på til forsterkeren.
    Ikke gidd å google engang, da finner en bare hårpleie produkter! O0


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Gratulerer med dagen! :)

    For oss som ikke akkurat går med slips på jobben hver dag, kan jo denne dagen by på enkelte problemer med påfølgende banning i gjerne opp til en halv time på badet.

    Her en enkel oppskrift:


    Kan jo øve seg med høyttalerkabler... :rolleyes:


    Sluket

    2FAT2FLY
    Ble medlem
    11.08.2006
    Innlegg
    46.186
    Antall liker
    64.356
    Torget vurderinger
    19
    Fin å henge seg i når kost/nytte forholdet kommer for en dag :cool:


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Hehe! Takker :)

    Selv bruker jeg plastbelagt kopartråd i mange fine farger av absolutt billigste sort.

    Med dette som bakgrunn er det sikkert en del personer som mener jeg bør knyte slipset slik som på bildet her.. :)



    Nikko03

    Hi-Fi freak
    Ble medlem
    15.11.2008
    Innlegg
    4.242
    Antall liker
    2.504
    Torget vurderinger
    2
    Den løsningen ble foreslått for meg også oks81. Men når vedkommende mente jeg skulle binde andre enden i en grein.
    Og hoppe ned fra krakken. Synes jeg det ble såpass upraktisk å bruke som slips. At jeg gikk for sløyfe jeg altså :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Hehe! I og med at du skriver her så må da valget med å bruke sløyfe være ett kjempe bra valg!!
    Takk for rådet! Det skal jeg huske neste gang dressen skal på! Bør følges opp av flere! :)


    oks81

    Æresmedlem
    Ble medlem
    29.10.2012
    Innlegg
    11.607
    Antall liker
    9.058
    Sted
    Hjemme
    Torget vurderinger
    3
    Fikk med på kjøpet av 70SE en Doxa 08 Pre.
    Dette er en passiv preamp.

    Doxa 08 Pre.jpg


    I dag en liten test. Den har bare en utgang så må bruke Y-split på utgang.

    Volumpot blir litt merkelig, dette er vel pga driver to amper og to linjefiltre.

    Lyd: Låter aldeles ikke dårlig. Litt mer "naken" enn MI pre. Legger selvfølgelig ikke til noe som helst og farger dermed ingenting.
    Låter slik som en passiv pre blir beskrevet rundtom på nettet. :)

    MI 11 pre låter litt varmere.

    Hva som er best? Smak og behag og matching. To helt forskjellige ting det her.
    Men blir nok MI som blir brukt siden den har fjernkontroll.

    Men skjønner hva Lauvland er ute etter med å bruke passiv pre!
    Artig å prøve! :)

  • Laster inn…

Diskusjonstråd Se tråd i gallerivisning

  • Laster inn…
Topp Bunn
