Ny forforsterker!

[cobra]

Dette er et prosjekt som har sittet på stuebordet aldri så lenge. Så nå siden jeg ikke har reist bort i ferien som jeg pleier, så hadde jeg plutselig tid til å fullføre det. Og ikke minst, ork...

Jeg tok utgangspunkt i "A simple 5687 preamp" som jeg fant på nettet. Denne bruker samme røret som Audio Note's M7 preamp.
Lagde print-tegninger i Windows Paint, eksponerte, frmekalte og etset printene. Lærte mye av dette til senere prosjekter. 8)
I dag satte jeg spenning på for første gang, og det funket! Etter å ha målt en del og funnet at den var tilfredsstillende nøyaktig i forhold til simulert forsterker og PSU, så koblet jeg den opp mot effektforsterkeren. Med hjertet et stykke i retning halsen, skrudde jeg på anlegget. HELT tyst! Ikke i nærheten av noe brumm! BARE nydelig musikk. Det tar vel litt tid før jeg kan konkludere med noen ang lyden. Men det jeg har hørt hittil er i alle fall lovende.

Her er noen bilder :

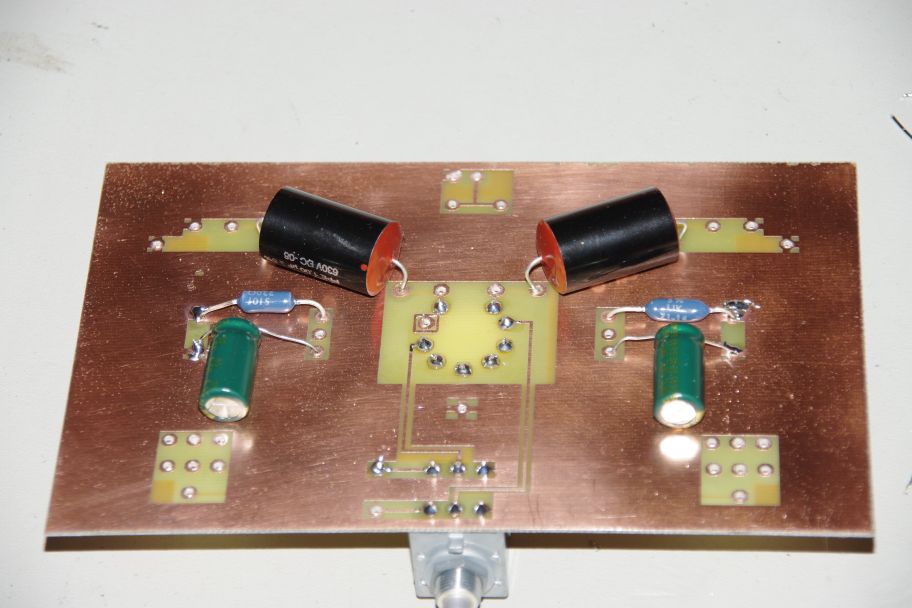

Dette er selve forsterkerkortet.

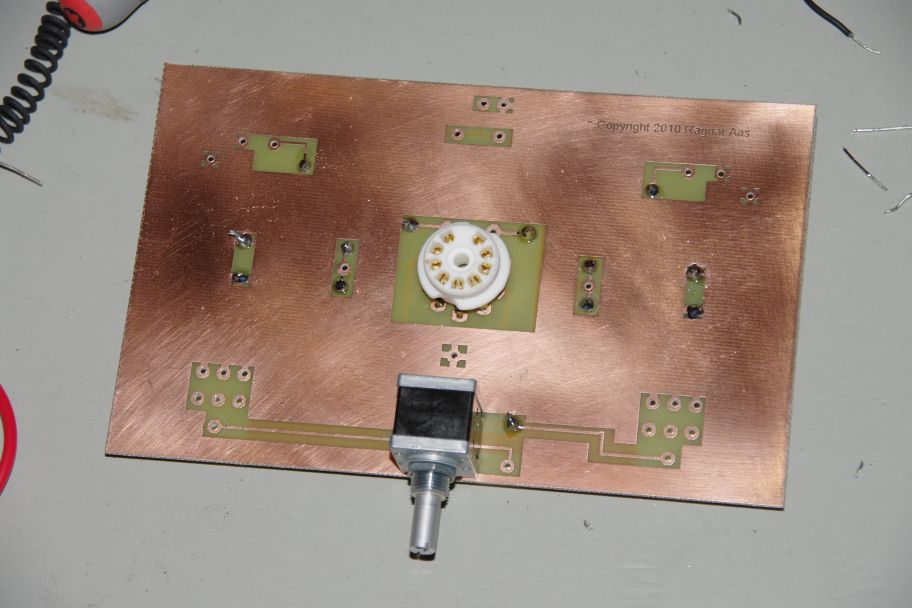

Undersiden av forsterkerkortet.

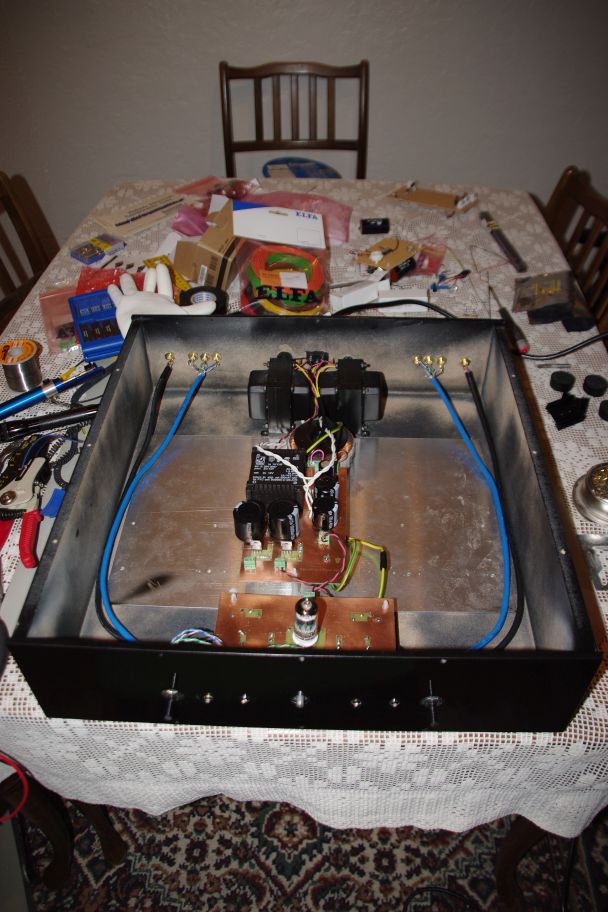

Byggeplassen...



Det gløder i røret til venstre! Og spenningene var omtrent på håret der de skulle være. 8)

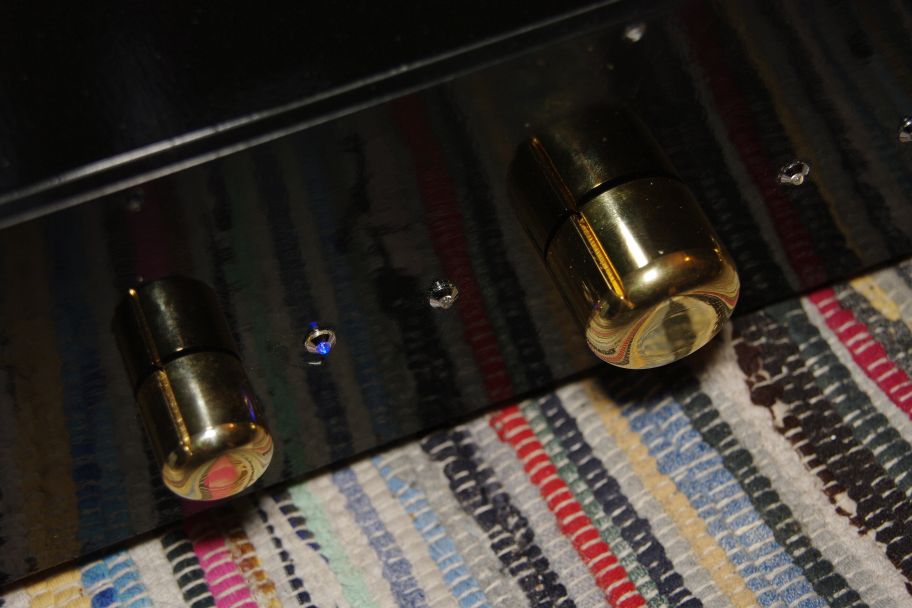

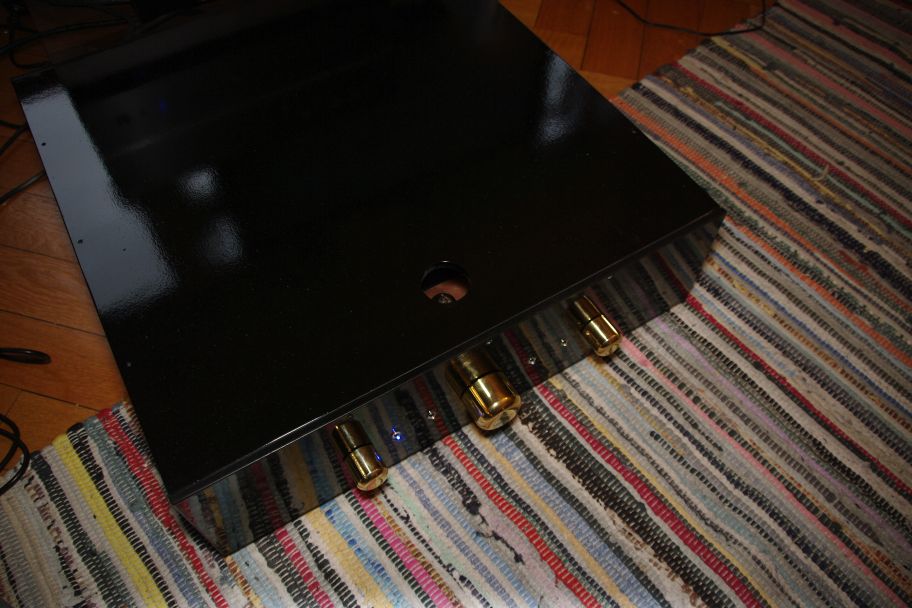

Gullratt fra Svelander Audio blir nydelige på sort, blank bakgrunn..

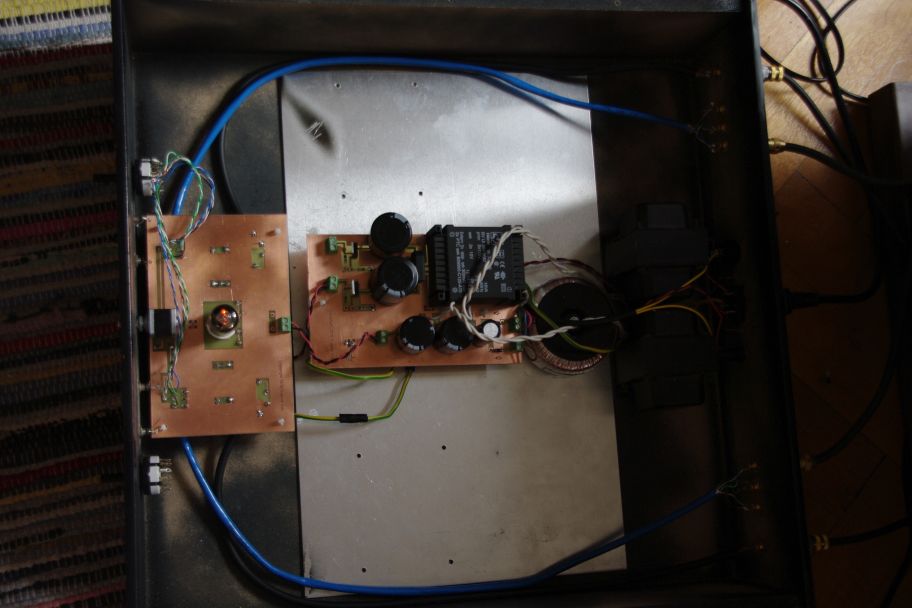

Sett ovenfra. En ser ned i "luftehullet" jeg har laget for røret.

Nå er høyttalere, for- og effektforsterker hjemmelagd. Mangler bare platespiller og RIAA, så er alt DIY. Men det er underveis.
Enjoy!
